คู่มือผู้ใช้ EN401MP MAKITA

Petunjuk penggunaan Ti liu hưng dn คู่มือการใช้งาน EN401MP

Peringatan: Sebelum menggunakan, bacalah buklet ini dan petunjuk penggunaan unit penggerak. Kelalaian untuk mengindahkan peringatan dan petunjuk dapat mengakibatkan cedera serius atau fatal. Cnh bo: Trưc khi s dng, hy đc cun sch nh ny v ti liu hưng dn v thit b đin. Không tuân theo cc cnh bo v hưng dn c th dn đn thương tch nghiêm trng hoc thương tch cht ngưi. คำเตือน: ก่อนการใช้งาน โปรดอ่านคู่มือฉบับนี้และคู่มือใช้งานของเครื่องมือไฟฟ้า การไม่ปฏิบัติตาม คำเตือนและคำแนะนำดังกล่าวอาจ ทำให้ได้รับบาดเจ็บรุนแรงหรือเสียชีวิต2

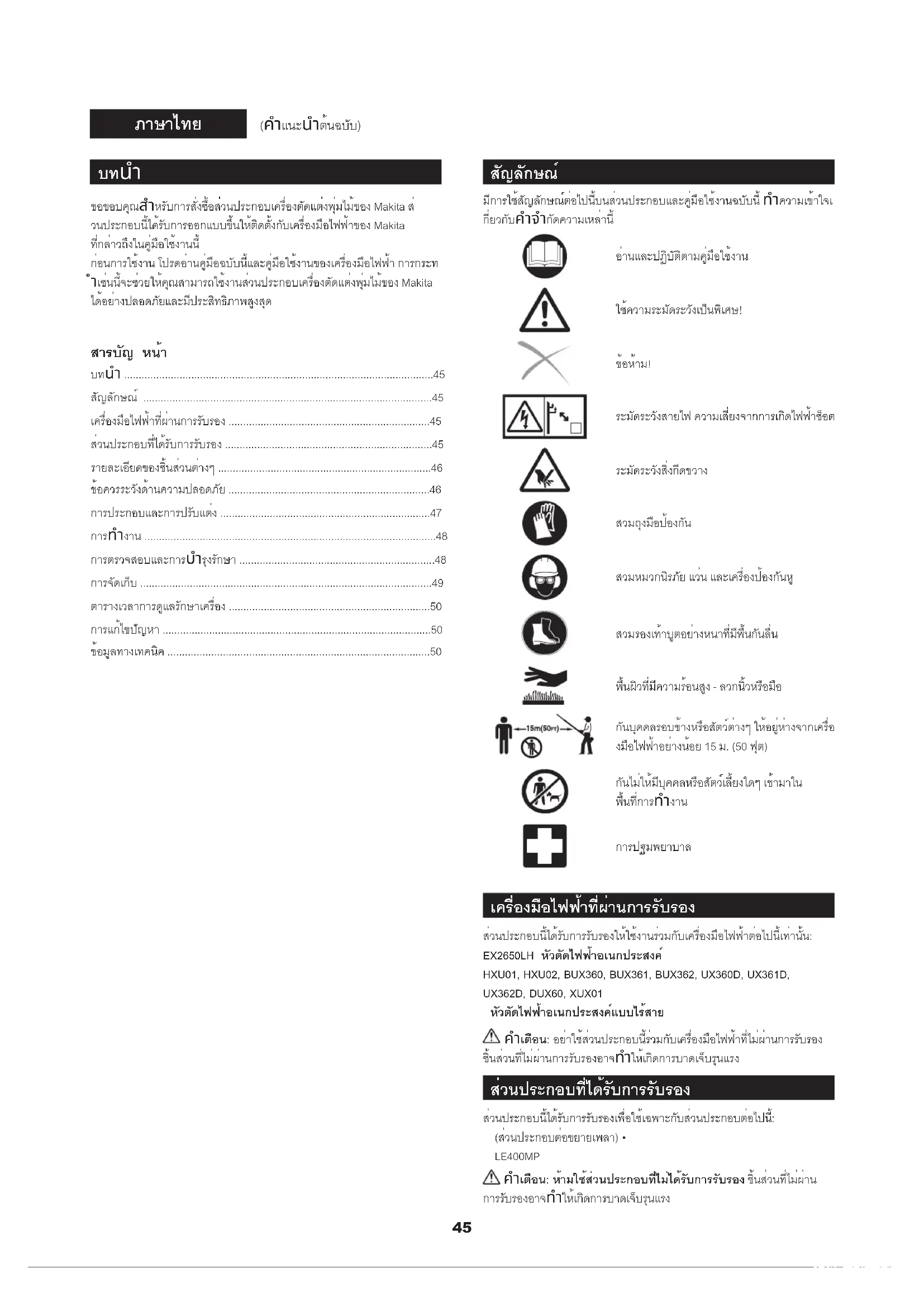

• ขอขอบคุณสำหรับการสั่งซื้อส่วนประกอบเครื่องตัดแต่งพุ่มไม้ของ Makita ส่ วนประกอบนี้ได้รับการออกแบบขึ้นให้ติดตั้งกับเครื่องมือไฟฟ้าของ Makita ที่กล่าวถึงในคู่มือใช้งานนี้ ก่อนการใช้งาน โปรดอ่านคู่มือฉบับนี้และคู่มือใช้งานของเครื่องมือไฟฟ้า การกระท ำเช่นนี้จะช่วยให้คุณสามารถใช้งานส่วนประกอบเครื่องตัดแต่งพุ่มไม้ของ Makita ได้อย่างปลอดภัยและมีประสิทธิภาพสูงสุด สารบัญ หน้า บทนำ p. 45
• สัญลักษณ์ p. 45
• เครื่องมือไฟฟ้าที่ผ่านการรับรอง p. 45
• ส่วนประกอบที่ได้รับการรับรอง p. 45
• รายละเอียดของชิ้นส่วนต่างๆ p. 46
• ข้อควรระวังด้านความปลอดภัย p. 46
• การประกอบและการปรับแต่ง p. 47
• การทำงาน p. 48
• การตรวจสอบและการบำรุงรักษา p. 48
• การจัดเก็บ p. 49
• ตารางเวลาการดูแลรักษาเครื่อง p. 50
• การแก้ไขปัญหา p. 50
• ข้อมูลทางเทคนิค p. 50

มีการใช้สัญลักษณ์ต่อไปนี้บนส่วนประกอบและคู่มือใช้งานฉบับนี้ ทำความเข้าใจเ กี่ยวกับคำจำกัดความเหล่านี้ อ่านและปฏิบัติตามคู่มือใช้งาน ใช้ความระมัดระวังเป็นพิเศษ!

ระมัดระวังสายไฟ ความเสี่ยงจากการเกิดไฟฟ้าช็อต ระมัดระวังสิ่งกีดขวาง สวมถุงมือป้องกัน สวมหมวกนิรภัย แว่น และเครื่องป้องกันหู สวมรองเท้าบูตอย่างหนาที่มีพื้นกันลื่น พื้นผิวที่มีความร้อนสูง - ลวกนิ้วหรือมือ กันบุคคลรอบข้างหรือสัตว์ต่างๆ ให้อยู่ห่างจากเครื่อ งมือไฟฟ้าอย่างน้อย 15 ม. (50 ฟุต) กันไม่ให้มีบุคคลหรือสัตว์เลี้ยงใดๆ เข้ามาใน พื้นที่การทำงาน การปฐมพยาบาล เครื่องมือไฟฟ้าที่ผ่านการรับรอง ส่วนประกอบนี้ได้รับการรับรองให้ใช้งานร่วมกับเครื่องมือไฟฟ้าต่อไปนี้เท่านั้น: EX2650LH หัวตัดไฟฟ้าอเนกประสงค์ HXU01, HXU02, BUX360, BUX361, BUX362, UX360D, UX361D,

UX362D, DUX60, XUX01

หัวตัดไฟฟ้าอเนกประสงค์แบบไร้สาย คำเตือน: อย่าใช้ส่วนประกอบนี้ร่วมกับเครื่องมือไฟฟ้าที่ไม่ผ่านการรับรอง ชิ้นส่วนที่ไม่ผ่านการรับรองอาจทำให้เกิดการบาดเจ็บรุนแรง ส่วนประกอบที่ได้รับการรับรอง ส่วนประกอบนี้ได้รับการรับรองเพื่อใช้เฉพาะกับส่วนประกอบต่อไปนี้: (ส่วนประกอบต่อขยายเพลา) • LE400MP คำเตือน: ห้ามใช้ส่วนประกอบที่ไม่ได้รับการรับรอง ชิ้นส่วนที่ไม่ผ่าน การรับรองอาจทำให้เกิดการบาดเจ็บรุนแรง

(คำแนะนำต้นฉบับ)46 รายละเอียดของชิ้นส่วนต่างๆ (ภาพที่ 1) หมายเลขด้านล่างแสดงตามภาพประกอบ

2. กระปุกเฟืองเกียร์

ข้อควรระวังด้านความปลอดภัย คำเตือน: อ่านคำเตือนด้านความปลอดภัยและคำแนะนำทั้งหมดใ นคู่มือฉบับนี้และคู่มือใช้งานของเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคำ เตือนและคำแนะนำดังกล่าวอาจส่งผลให้เกิดไฟฟ้าช็อต ไฟไหม้ และ/ หรือได้รับบาดเจ็บอย่างร้ายแรง เก็บรักษาคำเตือนและคำแนะนำทั้งหมดไว้เป็นข้อมูลอ้างอิงในอนาคต คำว่า "เครื่องตัดแต่งพุ่มไม้" และ "อุปกรณ์" ในคำเตือนและข้อควรระวัง หมายถึง ส่ วนประกอบและเครืองมือไฟฟ้ารวมกัน คำว่า "มอเตอร์" ในคำเตือนและข้อควรระวัง หมายถึง เครื่องยนต์หรือมอเตอร์ไฟฟ้ าของเครื่องมือไฟฟ้า วัตถุประสงค์ในการใช้งาน ส่วนประกอบนี้ได้รับการออกแบบขึ้นเพื่อใช้ในการตัดแต่งพุ่มไม้หรือยอดไม้เท่านั้• นโดยใช้งานร่วมกับเครื่องมือไฟฟ้าที่ผ่านการรับรอง อย่าใช้ส่วนประกอบในวัตถุ ประสงค์อื่น การใช้ส่วนประกอบผิดวัตถุประสงค์อาจทำให้ได้รับบาดเจ็บรุนแรง ข้อควรระวังทั่วไป ก่อนการใช้งานเครื่องตัดแต่งพุ่มไม้ โปรดอ่านคู่มือฉบับนี้และคู่มือใช้งานของเครื่• องมือไฟฟ้าเพื่อให้มีความคุ้นเคยกับการใช้งานเครื่องตัดแต่งพุ่มไม้ ไม่อนุญาตให้ผู้ที่ไม่มีประสบการณ์หรือความรู้เพียงพอเกี่ยวกับการจัดการเครื่อง• ตัดแต่งพุ่มไม้ใช้งานส่วนประกอบนี้ เมื่ออนุญาตใช้งานส่วนประกอบ ควรมอบคู่มือใช้งานนี้ให้ด้วยเสมอ• ไม่อนุญาตให้เด็กและผู้ที่มีอายุต่ำกว่า 18 ปีใช้งานเครื่องตัดแต่งพุ่มไม้ กันพวกเ• ขาให้อยู่ห่างจากเครื่องตัดแต่งพุ่มไม้ ใช้เครื่องตัดแต่งพุ่มไม้ด้วยความระมัดระวังสูงสุดเสมอ• อย่าใช้งานเครื่องตัดแต่งพุ่มไม้หลังจากการดื่มเครื่องดื่มแอลกอฮอล์หรือรับประ• ทานยา หรือเมื่อรู้สึกเหนื่อยล้าหรือไม่สบาย อย่าพยายามดัดแปลงส่วนประกอบ• ปฏิบัติตามข้อกำหนดเกี่ยวกับการใช้งานเครื่องตัดแต่งพุ่มไม้ในประเทศของคุณ• อุปกรณ์ป้องกันส่วนบุคคล สวมหมวกนิรภัย, แว่นตากันฝุ่น และถุงมือป้องกันเพื่อป้องกันตัวคุณเองจากเศษ• วัสดุที่ปลิวมาหรือวัตถุที่ร่วงหล่น (ภาพที่ 2) สวมเครื่องปัองกันเสียงรบกวน เช่น ที่ครอบหูลดเสียงเพื่อป้องกันการสูญเสียค•

สวมชุดและรองเท้าที่เหมาะสมเพื่อป้องกันความปลอดภัย ได้แก่ สวมชุดหมีสำห• รับทำงานและรองเท้ากันลื่นที่มีความหนา อย่าสวมเครื่องแต่งกายที่หลวมเกินไ ปหรือเครื่องประดับ เสื้อผ้ารุ่มร่าม เครื่องประดับ หรือผมที่มีความยาวอาจเข้าไป ติดในชิ้นส่วนที่เคลื่อนที่ เมื่อสัมผัสหรือปรับเปลี่ยนมุมของใบเลื่อย ให้สวมถุงมือป้องกัน เพราะใบเลื่อยอ• าจบาดมือเปล่าให้ได้รับบาดเจ็บรุนแรง ความปลอดภัยของพื้นที่ทำงาน

• อันตราย: กันเครื่องตัดแต่งพุ่มไม้ให้อยู่ห่างจากสายไฟแ ละสายโทรศัพท์ การที่เครื่องตัดแต่งพุ่มไม้สัมผัสหรือเกี่ยว กับสายไฟฟ้าแรงสูงอาจทำให้ได้รับอันตรายถึงเสียชีวิตหรือได้รับบาดเจ็บสาหัส ระมัดระวังสายไฟและรั้วไฟฟ้ารอบๆ พื้นที่การทำงานก่อนเริ่มต้นทำงาน ใช้เครื่องตัดแต่งพุ่มไม้ในสภาพที่มีแสงสว่างและมองเห็นได้ชัดเท่านั้น อย่าใช้เครื่• องตัดแต่งพุ่มไม้ในสภาพที่มีความมืดหรือมีหมอกหนา เริ่มต้นและใช้งานเครื่องยนต์ในบริเวณกลางแจ้งและเป็นพื้นที่ที่มีการระบายอา• กาศดีเท่านั้น การทำงานในพื้นที่ปิดทึบหรือมีการระบายอากาศไม่ดีอาจทำให้ได้ รับอันตรายถึงเสียชีวิตเนื่องจากการขาดอากาศหายใจหรือการสูดดมแก๊สพิษค าร์บอนมอนน็อกไซด์ ในระหว่างทำงาน อย่ายืนบนพื้นผิวที่ไม่มั่นคงหรือลื่น หรือบนทางลาดชัน • ในช่วงฤดูหนาว ให้ระมัดระวังน้ำแข็งและหิมะ และจัดท่าการยืนให้มั่นคงเสมอ ในระหว่างทำงาน กันบุคคลรอบข้างหรือสัตว์ต่างๆ ให้อยู่ห่างจากเครื่องตัดแต่ง• พุ่มไม้อย่างน้อย 15 ม. หยุดการทำงานมอเตอร์ทันทีที่มีบุคคลเข้าใกล้ ก่อนการทำงาน ให้ตรวจสอบพื้นที่ทำงานสำหรับรั้วลวดหนาม ผนัง • หรือวัตถุแข็งอื่นๆ เพราะสิ่งเหล่านี้อาจทำให้ใบเลื่อยชำรุดเสียหายได้

• คำเตือน: การใช้งานผลิตภัณฑ์นี้อาจสร้างฝุ่นผงที่มีส่วนประกอบของสา รเคมีซึ่งอาจเป็นสาเหตุของโรคทางเดินหายใจหรือโรคอื่นๆ ตัวอย่างของสารเคมีเหล่านี้ ได้แก่ สารประกอบที่พบในยากำจัดปลวก, ยาฆ่าแมลง, ปุ๋ย และยากำจัดวัชพืช ความเสี่ยงของคุณจากการสัมผัสสารเคมีดังกล่าวจะแตกต่างกันขึ้นอยู่กับความ ถี่ที่คุณทำงานประเภทนี้ หากต้องการลดการสัมผัสกับสารเคมีเหล่านี้: ทำงานใน พื้นที่ที่มีการระบายอากาศดี และใช้อุปกรณ์นิรภัยที่ได้รับการอนุมัติ ได้แก่ หน้า กากกันฝุ่นที่ได้รับการออกแบบเป็นพิเศษในการกรองอนุภาคที่มีขนาดเล็กมาก การนำมาใช้งาน ก่อนทำการประกอบหรือการปรับเปลี่ยนอุปกรณ์ ให้ปิดสวิตช์มอเตอร์ • และนำฝาครอบหัวเทียน หรือตลับแบตเตอรี่ออก ก่อนการประกอบใบเลื่อยหรือปรับเปลี่ยนมุมการตัด ให้สวมถุงมือป้องกัน• ก่อนการสตาร์ทมอเตอร์ ให้ตรวจสอบอุปกรณ์เพื่อดูว่ามีความชำรุดเสียหา• ย, สกรู/น็อตที่หลวม หรือการประกอบที่ไม่ถูกต้องหรือไม่ เปลี่ยนใบเลื่อยใหม่ หากใบเลื่อยมีรอยแตกร้าว โค้งงอ หรือชำรุดเสียหาย ตรวจสอบคันโยกควบคุมแ ละสวิตช์ทั้งหมดเพื่อให้ทำงานง่าย ทำความสะอาดและเช็ดมือจับให้แห้ง ห้ามสตาร์ทมอเตอร์ หากอุปกรณ์ชำรุดเสียหาย หรือไม่ได้ประกอบชิ้นส่วนอย่าง• สมบูรณ์ เพราะอาจทำให้ได้รับบาดเจ็บอย่างร้ายแรง ปรับสายสะพายไหล่และที่จับเพื่อให้เหมาะกับขนาดร่างกายของผู้ใช้งาน• การสตาร์ทมอเตอร์ สวมอุปกรณ์ป้องกันส่วนบุคคลก่อนการสตาร์ทมอเตอร์• สตาร์ทเครื่องยนต์ให้ห่างจากจุดเติมน้ำมันอย่างน้อย 3 เมตร (10 ฟุต)• ก่อนการสตาร์ทมอเตอร์ ให้ตรวจสอบว่าไม่มีบุคคลหรือสัตว์อยู่ในบริเวณที่ทำ•

ขณะที่ทำการสตาร์ทเครื่องยนต์ หรือเสียบตลับแบตเตอรี่ ระมัดระวังอย่าใบเลื่อ• ยสัมผัสกับร่างกายของคุณและวัตถุอื่นๆ รวมถึงพื้น ใบเลื่อยอาจเคลื่อนที่เมื่อเริ่ มต้นทำงาน และอาจทำให้รับบาดเจ็บรุนแรง หรือสร้างความเสียหายต่อใบเลื่อ ยและ/หรือทรัพย์สิน วางอุปกรณ์ลงบนพื้นที่มั่นคง รักษาสมดุลให้ดีและจัดท่าการยืนให้มั่นคง• ในขณะที่ดึงลูกบิดสตาร์ทเครื่อง ให้ใช้มือซ้ายถือเครื่องมือไฟฟ้าอย่างมั่นคงและ• ขนานกับพื้น อย่าขึ้นไปเหยียบบนเพลาขับเคลื่อนของเครื่องมือไฟฟ้า (ภาพที่ 3) ปฏิบัติตามคู่มือใช้งานของเครื่องมือไฟฟ้าก่อนการสตาร์ทมอเตอร์• หากใบเลื่อยเคลื่อนที่ในอัตรารอบเดินเบา หยุดเครื่องยนต์และปรับความเร็วในอั• ตรารอบเดินเบาให้ลดลง

ในกรณีฉุกเฉิน ให้ปิดสวิตช์มอเตอร์ทันที• หากคุณรู้สึกว่าเกิดความผิดปกติขึ้น (เช่น เสียงรบกวน, การสั่นสะเทือน) • ในระหว่างการทำงาน ให้ปิดการทำงานของมอเตอร์ อย่าใช้งานเครื่องตัดแต่ง พุ่มไม้ จนกว่าจะรู้สาเหตุและแก้ไขปัญหาแล้ว ใบเลื่อยจะยังคงหมุนต่อไปสักระยะหนึ่งหลังจากปล่อยไกคันเร่งน้ำมัน • หรือปิดสวิตช์มอเตอร์ อย่ารีบร้อนสัมผัสใบเลื่อย ประกอบสายสะพายไหล่ เมื่อเครื่องยนต์ทำงานในอัตรารอบเดินเบาเท่านั้น•47 ในระหว่างทำงาน ให้ใช้สายสะพายไหล่ ถือเครื่องตัดแต่งพุ่มไม้ทางด้านขวาของ• คุณอย่างมั่นคง (ภาพที่ 4) จับมือจับด้านหน้าด้วยมือซ้าย และมือจับด้านหลังด้วยมือขวา ไม่ว่าคุณจะเป็• นคนที่ถนัดขวาหรือถนัดซ้ายก็ตาม กำรอบมือจับให้แน่นโดยให้นิ้วหัวแม่มือชน กับนิ้วอื่น อย่าพยายามใช้งานอุปกรณ์เพียงมือเดียว การสูญเสียความควบคุมอาจทำให้เกิ• ดการบาดเจ็บอย่างรุนแรงหรือเสียชีวิต เพื่อลดความเสี่ยงจากการบาดเจ็บ ระวัง ให้มือและเท้าของคุณอยู่ห่างจากใบเลื่อย อย่าทำงานในระยะที่สุดเอื้อม จัดท่าการยืนและการทรงตัวให้เหมา• ะสมตลอดเวลา ระมัดระวังสิ่งกีดขวางที่ซ่อนอยู่ เช่น ตอไม้, รากไม้ และคูน้ำเพื่อป้องกันการสะดุด นำกิ่งไม้ที่ร่วงหล่นลงมาและวัตถุอื่นออกไปไว้ใ

อย่าทำงานบนบันไดหรือต้นไม้เพื่อป้องกันการสูญเสียความควบคุม• อย่าถืออุปกรณ์ให้มีความสูงเหนือไหล่• ในระหว่างการทำงาน อย่าให้ใบเลื่อยกระแทกเข้ากับวัตถุแข็ง เช่น • ก้อนหินและตะปู ระมัดระวังเป็นพิเศษเมื่อตัดแต่งพุ่มไม้ที่อยู่ใกล้หรือตรงข้า มกับรั้วลวดหนาม เมื่อทำงานใกล้กับพื้นดิน ให้ตรวจสอบว่าไม่มีทราย กรวด หรือก้อนหินอยู่ระหว่างใบเลื่อย หากใบเลื่อยกระทบกับก้อนหินหรือวัตถุที่มีความแข็งอื่นๆ ให้ปิดสวิตช์มอเตอร์ทั• นทีและตรวจสอบความเสียหายของใบเลื่อย หลังจากที่ถอดหัวเทียนหรือตลับแ บตเตอรี่ออกแล้ว เปลี่ยนใบเลื่อย หากชำรุดเสียหาย หากกิ่งไม้หนาเข้าไปติดในใบเลื่อย ให้ปิดสวิตช์มอเตอร์ทันที • วางเครื่องตัดแต่งพุ่มไม้ลง และนำสิ่งที่ติดออกอยู่หลังจากที่ถอดหัวเทียนหรือต ลับแบตเตอรี่ออกแล้ว ตรวจสอบความเสียหายของใบเลื่อยก่อนการใช้งานอุปก รณ์อีกครั้ง

• อย่าสัมผัสหรือเข้าใกล้ใบเลื่อยที่กำลังเคลื่อนที่อยู่ เพราะใบเลื่อยอาจตัดนิ้ วมือของคุณได้ง่าย ในขณะที่ใช้งานใบเลื่อยหรือปรับเปลี่ยนมุมการตัด ให้หยุดการทำงานมอเตอร์ และถอดฝาครอบหัวเทียนหรือตลับแบตเตอรี่ออก การเร่งเครื่องมอเตอร์โดยที่ใบเลื่อยยังอุดตันจะเป็นการเพิ่มภาระงานของเครื่อง • และอาจทำให้มอเตอร์ และ/หรือคลัตช์ชำรุดเสียหาย ตรวจสอบใบเลื่อยบ่อยๆ ระหว่างการทำงานเพื่อดูรอยร้าวหรือขอบที่ทื่อ • ก่อนการตรวจสอบ ให้ปิดสวิตช์มอเตอร์ และรอจนกว่าใบเลื่อยจะหยุดสนิท เป ลี่ยนใบเลื่อยที่ชำรุดหรือทื่อทันที แม้ว่าจะมีรอยแตกร้าวเฉพาะที่บริเวณผิวภาย

หากอุปกรณ์ได้รับแรงกระแทกอย่างรุนแรง หรือร่วงหล่น ให้ตรวจสอบส• ภาพของอุปกรณ์ก่อนการทำงานต่อไป ตรวจสอบระบบเชื้อเพลิงเพื่อดูก ารรั่วไหลของน้ำมันเชื้อเพลิง และอุปกรณ์ควบคุมและอุปกรณ์นิรภัยอื่นๆ เพื่อดูการทำงานที่ผิดปกติ หากมีความเสียหาย หรือข้อสงสัยต่างๆ ควรสอบถา มศูนย์บริการที่ได้รับอนุญาตของ Makita เพื่อทำการตรวจสอบและซ่อมแซม อย่าสัมผัสกระปุกเฟืองเกียร์ กระปุกเฟืองเกียร์อาจมีความร้อนระหว่างการทำง•

หยุดพักสักครู่เพื่อป้องกันการสูญเสียความควบคุมอันเนื่องมาจากความเหนื่อย• ล้า ขอแนะนำให้คุณหยุดพัก 10 - 20 นาทีทุกหนึ่งชั่วโมง เมื่อคุณปล่อยอุปกรณ์ทิ้งไว้แม้ในระยะสั้นๆ ควรปิดสวิตช์เครื่องยนต์หรือถอดตลั• บแบตเตอรี่ออกทุกครั้ง อุปกรณ์ที่ถูกทิ้งไว้โดยไม่มีผู้ดูแลโดยที่เครื่องยนต์ยังทำง านอยู่ อาจมีผู้ที่ไม่ได้รับอนุญาตนำไปใช้งาน และทำให้เกิดอุบัติเหตุรุนแรงได้ ก่อนทำการตัด ให้ดึงคันเร่งน้ำมันจนสุดเพื่อให้ถึงอัตราความเร็วสูงสุด• ปฏิบัติตามคู่มือใช้งานของเครื่องมือไฟฟ้าเพื่อให้สามารถใช้งานคันโยกควบคุมแ• ละสวิตช์อย่างเหมาะสม ในระหว่างหรือหลังจากการทำงาน อย่าวางอุปกรณ์ที่มีความร้อนสูงไว้บนหญ้า• แห้งหรือวัตถุที่ติดไฟได้

ก่อนทำการขนย้ายอุปกรณ์ ให้ปิดสวิตช์มอเตอร์ และนำฝาครอบหัวเทียน • หรือตลับแบตเตอรี่ออก ประกอบที่ครอบใบเลื่อยทุกครั้งระหว่างการขนส่ง ในขณะที่ถืออุปกรณ์ ให้ถืออุปกรณ์ในแนวนอนและจับเพลาไว้ กันตัวเก็บเสียงที่• มีความร้อนให้อยู่ห่างจากร่างกายของคุณ เมื่อทำการขนย้ายอุปกรณ์ในรถยนต์ ให้ยึดอุปกรณ์อย่างถูกต้องเพื่อป้องกันการ• พลิกคว่ำ มิฉะนั้นอาจทำให้เกิดการรั่วไหลของน้ำมันและเกิดความเสียหายต่ออุ ปกรณ์และสัมภาระอื่นๆ การดูแลรักษา ก่อนทำงานบำรุงรักษาหรืองานซ่อมแซมหรือการทำความสะอาดอุปกรณ์ • ให้ปิดสวิตช์มอเตอร์ และถอดฝาครอบหัวเทียนหรือตลับแบตเตอรี่ออกก่อนทำค วามสะอาดทุกครั้ง รอจนกว่ามอเตอร์จะเย็นลง เพื่อลดความเสี่ยงของการเกิดไฟไหม้ อย่าทำการบำรุงรักษาอุปกรณ์ในบริเวณ• ที่ใกล้กับเปลวไฟ สวมถุงมือป้องกันทุกครั้งเมื่อใช้งานใบเลื่อย• ทำความสะอาดฝุ่นผงและสิ่งสกปรกออกจากอุปกรณ์เสมอ • อย่าใช้น้ำมันเชื้อเพลิง เบนซิน ทินเนอร์ แอลกอฮอล์ หรือวัสดุประเภทเดียวกัน เ พราะอาจทำให้ส่วนประกอบพลาสติกมีสีซีดจาง ผิดรูปทรง หรือแตกหักได้ หลังจากการใช้งานทุกครั้ง ให้ขันสกรูและน็อตทุกตัวให้แน่น • ยกเว้นสกรูปรับแต่งคาร์บูเรเตอร์ ลับเครื่องตัดให้คมอยู่เสมอ หากใบเลื่อยเริ่มทื่อและประสิทธิภาพการทำงานด้อ• ยลง ขอให้ศูนย์บริการที่ได้รับอนุญาตของ Makita เพื่อทำการลับคมหรือเปลี่ยน ใบเลื่อยใหม่ อย่าซ่อมแซมใบเลื่อยที่โค้งงอหรือแตกหักโดยการดัดให้ตรงหรือการเชื่อม เพร• าะอาจทำให้ชิ้นส่วนหลุดออกมาและส่งผลให้ได้รับบาดเจ็บอย่างร้ายแรง ติด ต่อศูนย์บริการที่ได้รับอนุญาตของ Makita เพื่อให้ทำการเปลี่ยนใบเลื่อยแท้ขอ ง Makita อย่าพยายามทำการบำรุงรักษาหรืองานซ่อมแซมที่ไม่ได้ระบุไว้ในคู่มือฉบับนี้แ• ละคู่มือใช้งานของเครื่องมือไฟฟ้า ขอให้ศูนย์บริการที่ได้รับอนุญาตของ Makita ทำงานดังกล่าวแทน ใช้ชิ้นส่วนและอุปกรณ์เสริมของแท้ของ Makita เท่านั้น การใช้ชิ้นส่วนและอุ• ปกรณ์จากผู้ผลิตอื่นอาจทำให้อุปกรณ์ใช้งานไม่ได้ ทรัพย์สินเสียหาย และ/ หรือเกิดการบาดเจ็บอย่างรุนแรง ขอให้ศูนย์บริการที่ได้รับอนุญาตของ Makita ทำการตรวจสอบและบำรุงรักษาเ• ครื่องตัดแต่งพุ่มไม้อย่างสม่ำเสมอ

ก่อนการจัดเก็บอุปกรณ์ ให้ทำความสะอาดและบำรุงรักษาอุปกรณ์อย่างละเอีย• ด จัดตำแหน่งที่ครอบใบเลื่อยให้พอดี จัดเก็บอุปกรณ์ในสถานที่ที่มีการระบายอากาศดีหรือปิดล็อคและอยู่ห่างจากมื•

อย่าวางอุปกรณ์พิงกับสิ่งอื่น เช่น ผนัง มิฉะนั้นเครื่องตัดแต่งพุ่มไม้อาจร่วงหล่นล• งมาซึ่งทำให้เกิดการบาดเจ็บขึ้น การปฐมพยาบาล

• ควรมีชุดปฐมพยาบาลอยู่ในบริเวณใกล้เคียงเสมอ เปลี่ยนอุปกรณ์ที่ใช้งา นแล้วออกจากกล่องชุดปฐมพยาบาลทันที ในขณะที่โทรศัพท์ขอความช่วยเหลือ โปรดแจ้งข้อมูลต่อไปนี้:• สถานที่เกิดอุบัติเหตุ - เหตุการณ์ที่เกิดขึ้น - จำนวนผู้ได้รับบาดเจ็บ - ลักษณะของอาการบาดเจ็บ - ชื่อของคุณ - การประกอบและการปรับแต่ง

ก่อนทำการประกอบหรือการปรับเปลี่ยนอุปกรณ์ ให้ปิดการทำงานของมอเตอร์ • และนำฝาครอบหัวเทียน หรือตลับแบตเตอรี่ออก หรือใบเลื่อยหรือชิ้นส่วนอื่นๆ อาจเคลื่อนที่และส่งผลให้ได้รับบาดเจ็บอย่างร้ายแรง48 ก่อนการจัดการหรือทำงานใกล้ๆ ใบเลื่อย ให้สวมถุงมือป้องกันและใส่ที่ครอบใบ• เลื่อยเพื่อครอบใบเลื่อย เพราะใบเลื่อยอาจบาดมือเปล่าให้ได้รับบาดเจ็บรุนแรง เมื่อทำการประกอบหรือการปรับเปลี่ยนอุปกรณ์ ให้วางอุปกรณ์ลงเสมอ การป• ระกอบหรือการปรับเปลี่ยนอุปกรณ์ในแนวตั้งฉากซึ่งอาจทำเกิดการบาดเจ็บอย่

ปฏิบัติตามคำเตือนและข้อควรระวังในหัวข้อ "ข้อควรระวังด้านความปลอดภัย" ใ• นคู่มือใช้งานของเครื่องมือไฟฟ้า การประกอบส่วนประกอบ (ภาพที่ 5) ประกอบส่วนประกอบตามขั้นตอนต่อไปนี้

1. คลายเกลียวสกรู (A) และ (B)

2. ใส่เพลาลงในที่ครอบ (D).

หมายเหตุ: ตรวจให้แน่ใจว่าเพลาใส่เข้าไปในที่ครอบจนสุด (ประมาณ 237 มม./ 9-3/8”) ถ้าใส่เพลาได้ลำบาก ให้หมุนแกนขับเคลื่อน (C) ด้วยมือเล็กน้อย และลองอีกครั้ง

3. ตรวจดูให้แน่ใจว่าเพลาถูกใส่เข้าไปอย่างถูกต้อง และให้ขันสกรู (B) และ (A)

การติดตั้งส่วนประกอบเข้ากับเครื่องมือไฟฟ้า (ภาพที่ 6) ในการติดตั้งส่วนประกอบเข้ากับเครื่องมือไฟฟ้า ให้ปฏิบัติตามขั้นตอนข้างล่างนี้

1. ตรวจสอบว่าไม่ได้ขันคันล็อค (A) จนแน่น

2. จัดตำแหน่งสลัก (B) ให้ตรงกับเครื่องหมายลูกศร(C)

3. เสียบเพลาเข้าไปในเพลาขับเคลื่อนของเครื่องมือไฟฟ้าจนกว่าเส้นระบุตำแหน่ง

(E) และปุ่มปลดล็อค (D) จะโผล่ขึ้นมา

4. ขันก้านล็อค (A) ให้แน่นตามภาพประกอบ

ในการถอดส่วนประกอบ ให้คลายเกลียวก้านล็อค กดปุ่มล็อค และถอนแกนเพลาออกมา หมายเหตุ: อย่าขันก้านล็อค (A) จนแน่นโดยที่ยังไม่ได้เสียบเพลาของ ส่วนประกอบ มิฉะนั้น ก้านล็อคอาจบีบทางเข้าของเพลาขับเคลื่อนจนแน่นเกินไปแ ละทำให้เพลาชำรุดเสียหาย การปรับมุมของการตัด (ภาพที่ 7)

- หากชุดตัดหลุดหลวมหรือไม่มั่นคง ห้ามใช้งานเครื่องมือเป็นอันขาด คุณสามารถปรับมุมการตัดขึ้นด้านบนถึง 45ฐ และลงด้านล่างถึง 90ฐ

1. หยุดการทำงานของมอเตอร์ของเครื่องตัดแต่งพุ่มไม้แบบปรับปลายได้

และวางเครื่องลงบนพื้น

2. หากต้องการปรับมุมของชุดตัด ให้ใช้มือหนึ่งจับที่มือจับ (A) ของชุดตัด และ

ใช้อีกมือหนึ่งจับที่ตัวล็อคมุม (B) ตามที่แสดงในภาพประกอบ

3. ค่อยๆ ดึงตัวล็อคมุม และเปลี่ยนมุมของชุดตัด หลังจากปรับมุมแล้ว ให้ค่อยๆ

ปรับตัวล็อคมุมให้กลับมาที่ตำแหน่งเดิม

- ชุดตัดจะถูกขันแน่นโดยมีมุมตามที่กำหนด โดยใช้ร่องที่อยู่ทางด้านข้างของชุด ตรวจสอบให้แน่ใจว่าชุดตัดเข้าที่อย่างถูกต้อง หากมุมไม่ถูกต้อง คลัตช์จะตัด และเครื่องมือจะไม่ทำงาน - อย่าปรับชุดตัดในระหว่างที่เครื่องตัดแต่งพุ่มไม้แบบปรับปลายได้อยู่ในตำแหน่ง

- เลื่อนสวิตช์ I-O ไปที่ตำแหน่ง “O” และวางเครื่องตัดแต่งพุ่มไม้แบบปรับปลายได้ ราบไปบนพื้นเพื่อปรับมุมการตัด - ก่อนปรับมุมการตัด ต้องยึดใบเลื่อยโดยใช้ฝาครอบใบเลื่อยที่ให้มาด้วยทุกครั้ง ในกรณีที่ชุดตัดหลุดหลวม ต้องขันโบลต์ (A) (แกนของการปรับมุม) ให้แน่น (ภาพที่ 8)

1. ติดตั้งประแจกระบอก (C) และประแจหกเหลี่ยม (B) บนโบลต์ (A)

2. ปรับความแน่นของชุดตัดโดยการหมุนประแจหกเหลี่ยม (B) จากนั้นจึงขัน

โบลต์ให้แน่นโดยการหมุนประแจกระบอก (C)

- อย่าขันชุดตัดแน่นจนเกินไป หากขันแน่นจนเกินไป จะไม่สามารถเปลี่ยนมุมของ

หากใบเลื่อยเคลื่อนที่ในอัตรารอบเดินเบา ปรับความเร็วในอัตรารอบเดินเบาของ• เครื่องยนต์ให้ลดลง มิฉะนั้นคุณจะไม่สามารถหยุดใบเลื่อยด้วยการปล่อยคันเร่ง น้ำมัน และอาจทำให้ได้รับบาดเจ็บรุนแรง ปฏิบัติตามคำเตือนและข้อควรระวังในหัวข้อ "ข้อควรระวังด้านความปลอดภัย" ใ• นคู่มือใช้งานของเครื่องมือไฟฟ้า การตัดในแนวนอน (ภาพที่ 9) เมื่อทำการตัดแต่งพุ่มไม้ในแนวนอน ให้ปฏิบัติตามขั้นตอนข้างล่างนี้

1. ดึงคันเร่งน้ำมันจนสุด

2. ใช้ใบเลื่อยโดยให้ทำมุมกับพุ่มไม้ประมาณ 15° ถึง 30°

3. ตัดแต่งพุ่มไม้ด้วยการเคลื่อนไหวแบบหมุนไปมา

การตัดในแนวตั้ง (ภาพที่ 10) เมื่อทำการตัดแต่งพุ่มไม้ในแนวตั้ง ให้ปฏิบัติตามขั้นตอนข้างล่างนี้

1. ดึงคันเร่งน้ำมันจนสุด

2. ถือใบเลื่อยในทิศทางที่ขนานกับพุ่มไม้

3. ตัดแต่งพุ่มไม้จากด้านล่างขึ้นด้านบนด้วยการเคลื่อนไหวแบบหมุนไปมา

การตรวจสอบและการบำรุงรักษา

ก่อนทำการตรวจสอบหรือบำรุงรักษาอุปกรณ์ ให้ปิดสวิตช์มอเตอร์ และนำฝาคร• อบหัวเทียนหรือตลับแบตเตอรี่ออก หรือใบเลื่อยหรือชิ้นส่วนอื่นๆ อาจเคลื่อนที่แ ละส่งผลให้ได้รับบาดเจ็บอย่างร้ายแรง ก่อนการจัดการหรือทำงานใกล้ๆ ใบเืลื่อย ให้สวมถุงมือป้องกันและใส่ที่ครอบใ• บเลื่อยเพื่อครอบใบเลื่อย ในระหว่างการประกอบหรือการปรับเปลี่ยนอุปกรณ์ นิ้วของคุณอาจสัมผัสกับใบเลื่อย และอาจทำให้เกิดการบาดเจ็บร้ายแรงขึ้น เมื่อทำการตรวจสอบหรือบำรุงรักษาอุปกรณ์ ให้วางเครื่องตัดแต่งพุ่มไม้ลงเสม• อ การประกอบหรือการปรับเปลี่ยนอุปกรณ์ในแนวตั้งฉากซึ่งอาจทำเกิดการบา ดเจ็บอย่างรุนแรง ปฏิบัติตามคำเตือนและข้อควรระวังในหัวข้อ "ข้อควรระวังด้านความปลอดภัย" ใ• นคู่มือใช้งานของเครื่องมือไฟฟ้า การตรวจสอบใบเลื่อย ตรวจสอบใบเลื่อยทุกวันเพื่อดูความเสียหาย การแตกร้าว และขอบที่เริ่มทื่อ ขอให้ ศูนย์บริการที่ได้รับอนุญาตของ Makita ทำการเปลี่ยนใบเลื่อยที่ชำรุดหรือลับใบเลื่ อยที่ทื่อให้คม การปรับระยะห่างของใบเลื่อย (ภาพที่ 11) หลังจากใช้งาน ใบเลื่อยด้านบน/ด้านล่างจะค่อยๆ สึกหรอ หากงานตัดของคุณ ไม่เรียบร้อย แม้ว่าใบเลื่อยจะมีความคมเพียงพอ ให้ปรับระยะห่างด้วยวิธีต่อไปนี้ ความแน่นของโบลต์ยึดจะส่งผลต่อระยะห่างของใบเลื่อย น็อตจะยึดโบลต์ยึดไว้ เพื่อให้ได้ความแน่นตามที่กำหนด ระยะห่างที่มากเกินไปจะทำให้การตัดทื่อ แต่ ระยะห่างที่น้อยเกินไปจะทำให้เกิดความร้อนสูง และส่งผลให้ใบเลื่อยสึกหรอเร็วขึ้น

1. คลายเกลียวน็อต (A) โดยใช้ประแจ

2. ขันโบลต์ (B) ให้แน่นจนไม่สามารถหมุนต่อได้ จากนั้นจึงคลายเกลียวกลับ

ประมาณหนึ่งในสี่จนถึงครึ่งรอบสำหรับโบลต์แต่ละตัว เพื่อให้ได้ระยะห่างที่

3. ยึดโบลต์ (B) และขันน็อต (A) ให้แน่น49

4. หยอดน้ำมันเล็กน้อยบริเวณพื้นผิวของใบมีดที่มีการเสียดสี

5. สตาร์ทมอเตอร์ เปิดและปิดคันเร่งน้ำมันประมาณหนึ่งนาที

6. จับเวลาการหยุดทำงานของใบเลื่อย หลังจากปล่อยคันเร่งน้ำมัน

หากใช้เวลาสองวินาทีขึ้นไป ให้หยุดการทำงานของมอเตอร์ และทำขั้นตอนที่ 1 ถึง 6 ซ้ำอีกครั้งหนึ่ง

7. หยุดการทำงานของมอเตอร์ และสัมผัสพื้นผิวของใบเลื่อย หากใบเลื่อยไม่ร้อน

เกินไปที่จะจับต้องได้ ให้คุณทำการปรับเปลี่ยนที่เหมาะสม หากใบเลื่อยร้อน เกินไป ให้หมุนโบลต์ (B) กลับเล็กน้อยและทำขั้นตอนที่ 5 ถึง 7 ซ้ำอีกครั้งหนึ่ง การหล่อลื่นชิ้นส่วนที่เคลื่อนที่ได้ (ภาพที่ 12) หมายเหตุ: ปฏิบัติตามคำแนะนำเกี่ยวกับความถี่และปริมาณจาระบีที่ใช้งาน มิฉะ นั้นการหล่อลื่นที่ไม่เพียงพออาจทำลายชิ้นส่วนที่เคลื่อนที่ได้ กระปุกเฟืองเกียร์: ควรหยอดจาระบีที่กระปุกเกียร์ของเครื่องตัดแต่งพุ่มไม้แบบปรับปลายได้ทุกๆ 25 ชั่วโมงการทำงาน รูเติมจาระบีจะอยู่ใต้โบลต์ ถอดโบลต์ออกเพื่อทำการหล่อลื่น เพิ่มน้ำมันหล่อลื่นประมาณ 3 กรัม (4 ซีซี) ที่จุด A ของกระปุกเกียร์ และเพิ่มน้ำมันหล่อลื่นประมาณ 5 กรัม (7 ซีซี) ที่จุด B โดยหยอดน้ำมันหล่อลื่นผ่านทางรูเ ติมจาระบีของแต่ละจุด หลังจากหล่อลื่นเสร็จแล้ว ให้ติดตั้งโบลต์กลับเข้าที่ หลังจากการหยอดจาระบีในปริมาณที่เหมาะสม จาระบีจะหลุดรอดออกมาเล็กน้อย จากฐานของใบเลื่อยระหว่างการทำงานครั้งแรก แกนขับเคลื่อน: ใช้จาระบี ทุก 25 ชั่วโมงของการใช้งาน การตรวจสอบโดยรวม ขันโบลต์ น็อต และสกรูที่หลวมให้แน่น• ตรวจสอบชิ้นส่วนและใบเลื่อยที่ชำรุด ขอให้ศูนย์บริการที่ได้รับอนุญาตของ • Makita เปลี่ยนให้ใหม่

คำเตือน: ปฏิบัติตามคำเตือนและข้อควรระวังในหัวข้อ "ข้อควรระวังด้านความปลอดภัย" ในคู่มือใช้งานของเครื่องมือไฟฟ้า (ภาพที่ 13) เมื่อทำการจัดเก็บส่วนประกอบเครื่องตัดแต่งพุ่มไม้แยกจากเครื่องมือไฟฟ้า ให้ใส่ฝาปิดที่ปลายแกนเพลา50 ตารางเวลาการดูแลรักษาเครื่อง ชั่วโมงการทำงาน ก่อนการทำงาน

(10 ชม.) 25 ชม. หากจำเป็น หน้าที่เกี่ยวข้อง ตัวเครื่องทั้งหมด ตรวจสอบชิ้นส่วนที่ชำรุดด้วยสายตา

สกรูและน็อตที่ยึดทั้งหมด ขันให้แน่น

ใบเลื่อย ตรวจสอบความเสียหาย การแตกร้าว และขอบที่เริ่มทื่อ

กระปุกเฟืองเกียร์ หยอดจาระบี

แกนขับเคลื่อน หยอดจาระบี

เครื่องมือไฟฟ้า ดูคู่มือใช้งานของเครื่องมือไฟฟ้า การแก้ไขปัญหา ปัญหา สาเหตุที่เป็นไปได้ การแก้ปัญหา มอเตอร์ไม่ทำงาน ดูคู่มือใช้งานของเครื่องมือไฟฟ้า มอเตอร์หยุดทำงานทันทีที่สตาร์ท ความเร็วสูงสุดถูกจำกัด ใบเลื่อยไม่เคลื่อนที่ หยุดการทำงานมอเตอร์ทันที! มุมของชุดตัดไม่ถูกต้อง ตรวจสอบให้แน่ใจว่าตัวล็อคมุมล็อคเข้าที่อย่างถูกต้อง กิ่งไม้เข้าไปติดในใบเลื่อย นำวัตถุแปลกปลอมออก ระบบขับเคลื่อนทำงานผิดปกติ ขอให้ศูนย์บริการที่ได้รับอนุญาตของ Makita ทำการตรวจสอบและซ่อมแซม ตัวเครื่องหลักสั่นสะเทือนผิดปกติ หยุดการทำงานมอเตอร์ทันที! ระบบขับเคลื่อนทำงานผิดปกติ ขอให้ศูนย์บริการที่ได้รับอนุญาตของ Makita ทำการตรวจสอบและซ่อมแซม ใบเลื่อยไม่หยุดทำงาน หยุดการทำงานมอเตอร์ทันที! เครื่องมือไฟฟ้าทำงานผิดปกติ ดูคู่มือใช้งานของเครื่องมือไฟฟ้า ข้อมูลทางเทคนิค รุ่น EN401MP ขนาด (ย x ก x ส) มม (นิ้ว) 1,624 x 108 x 90 (64” x 4-1/4” x 3-1/2”) น้ำหนัก กก (ปอนด์)

ความยาวการตัดที่มีประสิทธิภาพ มม (นิ้ว) 490 (19-1/4”) มุมการตัดของใบเลื่อย 135° (ด้านบน 45°, ด้านล่าง 90°) อัตราทดเกียร์ 1/4.7851Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885194F909 www.makita.com ALA
