คู่มือผู้ใช้ EE400MP MAKITA

Petunjuk penggunaan Ti liu hưng dn คูมือการใชงาน

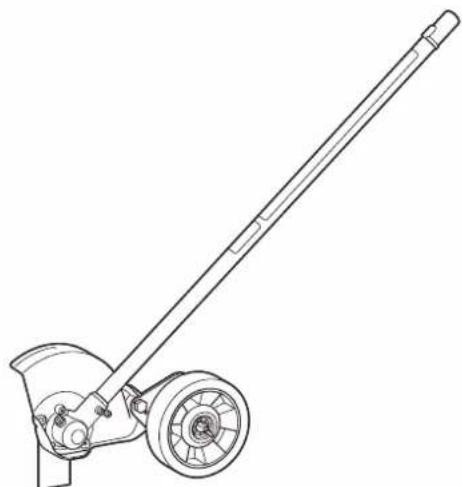

ขอขอบคุณสำหรับการสั่งซื้อส่วนประกอบเครื่องตัดขอบของ Makita ส่วนประกอบนี้ได้รับการออกแบบขึ้นให้ติดตั้งกับเครื่องมือของ Makita ที่กล่าวถึง

คู่มือใช้งานนี้ ก่อนการใช้งาน โปรดอ่านคู่มือฉบับนี้และคู่มือใช้งานของเครื่องมือ การกระทำ เช่นนี้จะช่วยให้คุณได้รับผลลัพธ์ที่ดีที่สุดจากส่วนประกอบเครื่องตัดขอบของ Makita

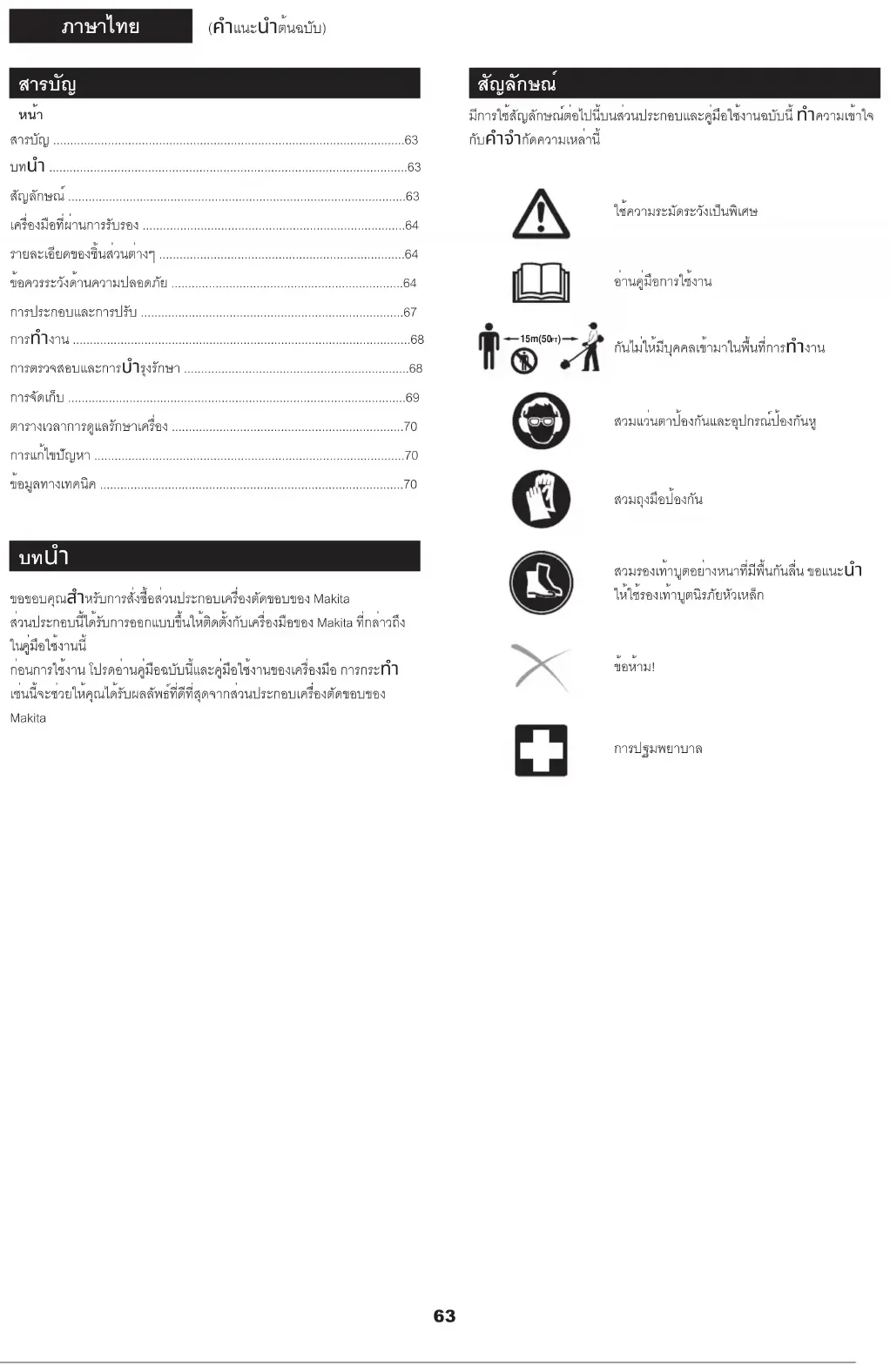

มีการใช้สัญลักษณ์ต่อไปนี้บนส่วนประกอบและคู่มือใช้งานฉบับนี้ ทำความเข้าใจ กับคำจำกัดความเหล่านี้ ใช้ความระมัดระวังเป็นพิเศษ อ่านคู่มือการใช้งาน 15m(50

กันไม่ให้มีบุคคลเข้ามาในพื้นที่การทำงาน สวมแว่นตาป้องกันและอุปกรณ์ป้องกันหู สวมถุงมือป้องกัน สวมรองเท้าบูตอย่างหนาที่มีพื้นกันลื่น ขอแนะนำ ให้ใช้รองเท้าบูตนิรภัยหัวเหล็ก

(คำแนะนำต้นฉบับ)64 เครื่องมือที่ผ่านการรับรอง ส่วนประกอบนี้ได้รับการรับรองให้ใช้งานร่วมกับเครื่องมือต่อไปนี้เท่านั้น: EX2650LH หัวตัดไฟฟ้าอเนกประสงค์ BUX360, BUX361, BUX362, UX360D, UX361D, UX362D หัวตัดไฟฟ้าอเนกประสงค์แบบไร้สาย สำหรับประเทศอื่น ที่ไม่ใช่สหรัฐอเมริกาและแคนาดาเท่านั้น: DUX60 หัวตัดไฟฟ้าอเนกประสงค์แบบไร้สาย

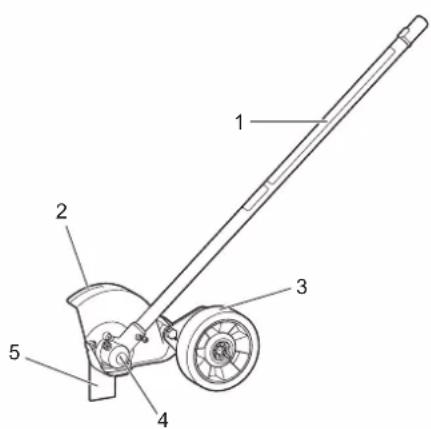

อย่าใช้ส่วนประกอบนี้ร่วมกับเครื่องมือที่ไม่ผ่านการรับรอง ชิ้นส่วนที่ไม่ผ่าน การรับรองอาจทำให้เกิดการบาดเจ็บร้ายแรงได้ รายละเอียดของชิ้นส่วนต่างๆ

หมายเลขทางด้านล่างจะอ้างอิงตามภาพประกอบ

4. กระปุกเฟืองเกียร์

ข้อควรระวังด้านความปลอดภัย

อ่านคำเตือนด้านความปลอดภัยและคำแนะนำทั้งหมดในคู่มือฉบับนี้ และคู่มือใช้งานของเครื่องมือ การไม่ปฏิบัติตามคำเตือนและคำแนะนำ ดังกล่าวอาจส่งผลให้เกิดไฟฟ้าช็อต ไฟไหม้ และ/หรือได้รับบาดเจ็บ

เก็บรักษาคำเตือนและคำแนะนำทั้งหมดไว้เป็นข้อมูลอ้างอิงในอนาคต คำว่า "เครื่องตัดขอบ" และ "อุปกรณ์" ในคำเตือนและข้อควรระวัง หมายถึง ส่วนประกอบและเครื่องมือรวมกัน คำว่า "มอเตอร์" ในคำเตือนและข้อควรระวัง หมายถึง เครื่องยนต์หรือมอเตอร์ไฟฟ้า ของเครื่องมือ คำแนะนำด้านความปลอดภัยที่สำคัญ อันตราย - เมื่อใช้งานเครื่องตัดขอบ ให้ปฏิบัติตามข้อควรระวังพื้นฐาน รวมถึง ข้อปฏิบัติต่อไปนี้: a) อ่านและปฏิบัติตามคำแนะนำทั้งหมด - อ่านคู่มือคำแนะนำอย่างละเอียด ทำความคุ้นเคยกับอุปกรณ์ควบคุมและใช้งานเครื่องมืออย่างถูกต้อง ทราบวิธีการหยุดเครื่องและถอดอุปกรณ์ควบคุมอย่างรวดเร็ว b) แต่งกายอย่างเหมาะสม - สวมแว่นตานิรภัยหรือแว่นครอบ อย่าสวมเครื่อง แต่งกายที่หลวมเกินไปหรือเครื่องประดับ เพราะอาจเข้าไปติดในชิ้นส่วนที่ เคลื่อนที่ได้ของเครื่อง ใช้ถุงมือหนาและรองเท้านิรภัยที่ได้รับการแนะนำ c) ตื่นตัวอยู่เสมอ - ระมัดระวังในสิ่งที่คุณกำลังทำ - ใช้สามัญสำนึก อย่าใช้งาน ผลิตภัณฑ์เมื่อเหนื่อยล้าหรืออยู่ภายใต้ฤทธิ์สุราหรือยา d) คำเตือน - ปิดฝาถังน้ำมันให้แน่นเพื่อลดความเสี่ยงจากไฟ e) อันตราย - เครื่องตัดกำลังหมุน - เมื่อใบมีดกำลังหมุน ต้องใช้มือทั้งสองข้างจับที่มือจับ – ระวังอย่าให้เท้าอยู่ใกล้กับบริเวณที่ทำการตัด – เมื่อมอเตอร์กำลังทำงานหรือเมื่อเครื่องตัดกำลังเคลื่อนที่ อย่าพยายาม – นำวัสดุที่ตัดแล้วออกหรือยึดวัสดุไว้เพื่อตัด เมื่อจะกำจัดวัสดุที่ติดอยู่ออกจากเครื่องตัด ต้องตรวจสอบให้แน่ใจว่า – ได้ถอดหัวเทียนออกแล้ว คำเตือน - หลังจากปิดเครื่องเครื่องตัดจะยังคงหมุนต่อไปอีก – f) รักษาพื้นที่ทำงานให้โล่ง - รักษาพื้นที่ทำงานให้ไม่มีคน โดยเฉพาะเด็กเล็ก และสัตว์เลี้ยง g) ใช้เครื่องตัดขอบอย่างถูกต้อง - ใช้งานสำหรับตัดขอบพุ่มไม้, ยอด และของที่ เหมือนกับที่อธิบายไว้ในคำแนะนำการใช้งาน อย่าใช้งานผลิตภัณฑ์อย่าง ไม่เหมาะสม อย่าใช้งานผลิตภัณฑ์ในระหว่างที่ฝนตกหรือใช้ในบริเวณที่ เปียกแฉะ อย่าอนุญาตให้เด็กใช้งานผลิตภัณฑ์ อย่าอนุญาตให้ผู้ใหญ่ใช้งาน ผลิตภัณฑ์โดยที่ไม่มีการแนะนำอย่างเหมาะสม h) อย่าเอื้อมหรือยืนอยู่บนฐานรองที่ไม่มั่นคง - วางเท้าให้ดีและสมดุลตลอดเวลา

i) ถอด (ถอดปลั๊ก) สายหัวเทียน -

เมื่อไม่ใช้งาน – ก่อนการซ่อมบำรุง, ทำความสะอาด และอื่นๆ – ก่อนการเปลี่ยนอุปกรณ์เสริม – j) บำรุงรักษาผลิตภัณฑ์ด้วยความระมัดระวัง - ปฏิบัติตามคำแนะนำการบำรุงรักษาที่อยู่ในคู่มือ – เพื่อลดความเสี่ยงจากไฟไหม้ อย่าปล่อยให้หญ้า, ใบไม้ หรือจาระบีสะสม – อยู่บนผลิตภัณฑ์มากเกินไป k) เก็บผลิตภัณฑ์ไว้ในร่ม - เมื่อไม่ใช้งาน ให้เก็บรักษาผลิตภัณฑ์ไว้ร่ม ในที่แห้ง ล็อกหรือป้องกันไม่ให้เด็กเข้าถึงได้ l) อย่าพยายามซ่อมแซมผลิตภัณฑ์ - การซ่อมแซมต้องทำโดยตัวแทนหรือช่างที่ได้รับการรับรองเท่านั้น – ตรวจสอบว่าใช้แต่อะไหล่แท้เท่านั้น – คำแนะนำเกี่ยวกับความเสี่ยงจากไฟไหม้ หรือการบาดเจ็บ a) อย่าใช้งานผลิตภัณฑ์เมื่อไม่ใส่รองเท้าหรือใส่รองเท้าแตะ สวมใส่รองเท้านิรภัย และกางเกงขายาว หรือกางเกงสแล็คที่คลุมขา b) อย่าใช้งานผลิตภัณฑ์บนพื้นผิวที่โรยหินกรวด c) อย่าใช้งานผลิตภัณฑ์โดยมองไม่เห็นหรือไม่มีแสง d) สตาร์ทมอเตอร์อย่างระมัดระวัง ก่อนสตาร์ท ต้องตรวจสอบอุปกรณ์เชื่อมต่อ ทั้งหมดว่ามีการถอดออกหรือไม่ ระวังอย่าให้มือ, เท้า และเสื้อผ้า อยู่ใกล้กับ เครื่องตัดและชิ้นส่วนที่เคลื่อนที่ได้ e) อย่าพยายามปรับค่าในขณะที่มอเตอร์กำลังทำงาน (ยกเว้นกรณีที่ได้รับ คำแนะนำอย่างเฉพาะเจาะจงโดยผู้ผลิต) f) อย่าปล่อยเศษวัสดุไปทางคนข้างเคียงหรืออย่าปล่อยให้คนอยู่ใกล้พื้นที่ทำงาน65 ใช้ความระมัดระวังการปล่อยเพื่อหลีกเลี่ยงภาชนะแก้ว, รถยนต์ และวัตถุที่

g) เมื่อใช้งานผลิตภัณฑ์ ต้องระวังทางเดินที่ไม่เสมอกัน, หลุมในพื้นที่ หรือ สภาพที่คล้ายกัน ดันช้าๆ เหนือพื้นดินที่ขรุขระ h) วัตถุที่ติดกับเครื่องตัดสามารถเป็นสาเหตุให้เกิดการบาดเจ็บร้ายแรงได้ ควรตรวจสอบสนามหญ้าอย่างละเอียด และนำวัตถุทั้งหมดออกก่อนที่จะ ทำการตัดขอบทุกครั้ง

i) หากผลิตภัณฑ์ตีกับวัตถุแปลกปลอมให้ปฏิบัติตามขั้นตอนต่อไปนี้:

2) ถอดสายหัวเทียนออก

3) ตรวจสอบความเสียหาย

4) ซ่อมแซมความเสียหายก่อนสตาร์ทเครื่องและใช้งานผลิตภัณฑ์อีกครั้ง

j) เมื่อขนส่งผลิตภัณฑ์หรือไม่ได้ใช้งาน ถอดเครื่องตัดออก k) ปฏิบัติตามข้อควรระวังทั้งหมดเมื่อปล่อยผลิตภัณฑ์ไว้โดยไม่มีผู้ดูแล ถอด อุปกรณ์เชื่อมต่อ และหยุดการทำงานของมอเตอร์ l) เมื่อทำความสะอาด, ซ่อมแซม หรือตรวจสอบ ให้ตรวจให้แน่ใจว่าเครื่องตัด และชิ้นส่วนที่เคลื่อนที่ทั้งหมดหยุดทำงานแล้ว ถอดแบตเตอรี่ หรือถอดสาย หัวเทียน และเก็บสายให้ห่างจากปลั๊ก เพื่อไม่ให้การสตาร์ทโดยไม่ได้ตั้งใจ m) อย่าใช้งานผลิตภัณฑ์โดยไม่ติดตั้งเครื่องป้องกัน, จาน หรือเครื่องมือป้องกัน ในตำแหน่งที่เหมาะสม n) ใช้แต่อุปกรณ์เสริมและอุปกรณ์เชื่อมต่อหรือที่แนะนำให้ใช้สำหรับการใช้งาน ผลิตภัณฑ์นี้เท่านั้น o) อย่าใช้งานผลิตภัณฑ์ที่เสียหายหรือเครื่องตัดที่สึกหรอมากเกินไป วัตถุประสงค์ในการใช้งาน อุปกรณ์นี้ใช้สำหรับตัดขอบสนามหญ้า โดยใช้งานร่วมกับชุดจ่ายพลังงานที่ • ได้รับการรับรองเท่านั้น อย่าใช้ส่วนประกอบในวัตถุประสงค์อื่น การใช้ ส่วนประกอบผิดวัตถุประสงค์อาจทำให้ได้รับบาดเจ็บร้ายแรงได้ ข้อควรระวังทั่วไป ก่อนการใช้งานอุปกรณ์ โปรดอ่านคู่มือฉบับนี้และคู่มือใช้งานของเครื่องมือเพื่อ • ให้มีความคุ้นเคยกับการใช้งานอุปกรณ์ อย่าให้ผู้ที่ไม่มีประสบการณ์หรือความรู้เพียงพอเกี่ยวกับการจัดการส่วนประกอบ• ใช้งานส่วนประกอบนี้ เมื่ออนุญาตใช้งานส่วนประกอบ ควรมอบคู่มือใช้งานนี้ให้ด้วยเสมอ• อย่าอนุญาตให้เด็กและผู้ที่มีอายุต่ำกว่า 18 ปีใช้งานอุปกรณ์ กันพวกเขาให้ • อยู่ห่างจากอุปกรณ์ ใช้อุปกรณ์ด้วยความระมัดระวังสูงสุดเสมอ• อย่าใช้งานอุปกรณ์หลังจากดื่มเครื่องดื่มแอลกอฮอล์หรือรับประทานยา หรือ • เมื่อรู้สึกเหนื่อยล้าหรือไม่สบาย ใช้สามัญสำนึกและตระหนักไว้เสมอว่าผู้ปฏิบัติงานหรือผู้ใช้งานต้องรับผิดชอบ • ต่ออุบัติเหตุหรืออันตรายที่เกิดขึ้นกับบุคคลอื่นหรือทรัพย์สินของพวกเขา อย่าพยายามดัดแปลงส่วนประกอบ• ปฏิบัติตามข้อกำหนดเกี่ยวกับการใช้งานอุปกรณ์ในประเทศของคุณ• ดูแลเครื่องป้องกันให้อยู่ในตำแหน่งที่ถูกต้องและอยู่ในสภาพพร้อมใช้งาน• ลับใบเลื่อยให้คมอยู่เสมอ• ระวังอย่าให้มือและเท้าอยู่ใกล้กับพื้นที่ที่ทำการตัด • อุปกรณ์ป้องกันส่วนบุคคล สวมหมวกนิรภัย, แว่นตากันฝุ่น และถุงมือป้องกันเพื่อป้องกันตัวคุณเองจาก • เศษวัสดุที่ปลิวมาหรือวัตถุที่ร่วงหล่น สวมเครื่องป้องกันเสียงรบกวน เช่น ที่ครอบหูลดเสียงเพื่อป้องกันการสูญเสียค•

สวมชุดและรองเท้าที่เหมาะสมเพื่อป้องกันความปลอดภัย ได้แก่ สวมชุดหมีสำห• รับทำงานและรองเท้ากันลื่นที่มีความหนา อย่าสวมเครื่องแต่งกายที่หลวมเกินไ ปหรือเครื่องประดับ เสื้อผ้ารุ่มร่าม เครื่องประดับ หรือผมที่มีความยาวอาจเข้าไป ติดในชิ้นส่วนที่เคลื่อนที่ได้ สวมถุงมือป้องกันเมื่อสัมผัสกับใบตัด เนื่องจากใบตัดอาจบาดมือ • และทำให้ได้รับบาดเจ็บร้ายแรงได้ ความปลอดภัยของพื้นที่ทำงาน ใช้เครื่องตัดหญ้าในสภาพที่มีแสงสว่างและมองเห็นได้ชัดเท่านั้น อย่าใช้ • เครื่องตัดหญ้าในสภาพที่มีความมืดหรือมีหมอกหนา เริ่มต้นและใช้งานเครื่องยนต์ในบริเวณกลางแจ้งและเป็นพื้นที่ที่มีการระบาย • อากาศดีเท่านั้น การทำงานในพื้นที่ปิดทึบหรือมีการระบายอากาศไม่ดีอาจ ทำให้ได้รับอันตรายถึงเสียชีวิต เนื่องจากขาดอากาศหายใจหรือสูดดมแก๊สพิษ คาร์บอนมอนน็อกไซด์ ในระหว่างทำงาน อย่ายืนบนพื้นผิวที่ไม่มั่นคงหรือลื่น หรือบนทางลาดชัน • ในช่วงฤดูหนาว ให้ระมัดระวังน้ำแข็งและหิมะ และจัดท่าการยืนให้มั่นคงเสมอ ในระหว่างทำงาน กันบุคคลรอบข้างหรือสัตว์ต่างๆ ให้อยู่ห่างจากเครื่องตัดหญ้า • อย่างน้อย 15 ม. หยุดการทำงานของมอเตอร์ทันทีที่มีบุคคลเข้าใกล้ ก่อนการทำงาน ให้ตรวจสอบพื้นที่ทำงานเพื่อดูก้อนหินหรือวัตถุแข็งอื่นๆ วัตถุ • อาจกระเด็นหรือทำให้เกิดอันตรายจากการดีดกลับ และเป็นสาเหตุให้เกิด การบาดเจ็บร้ายแรง และ/หรือทำให้ทรัพย์สินเสียหาย

• คำเตือน: การใช้ผลิตภัณฑ์นี้อาจสร้างฝุ่นสารเคมีซึ่งอาจก่อให้เกิดการเจ็บ ป่วยของระบบทางเดินหายใจหรือส่วนอื่นๆตัวอย่างบางส่วนของสารเคมีเหล่านี้ ได้แก่ ส่วนประกอบที่พบในสารกำจัดศัตรูพืช, สารกำจัดแมลง, ปุ๋ย และ สารกำจัดวัชพืชคุณมีความเสี่ยงจากสารเหล่านี้ต่างกันไปโดยขึ้นอยู่กับความถี่ ที่คุณทำงานประเภทนี้ หากต้องการลดการสัมผัสกับสารเคมีเหล่านี้: ทำงาน ในพื้นที่ที่มีการระบายอากาศดี และใช้อุปกรณ์นิรภัยที่ได้รับการรับรอง เช่น หน้า กากกันฝุ่นที่ได้รับการออกแบบเป็นพิเศษสำหรับกรองอนุภาคที่มีขนาดเล็กมาก การนำมาใช้งาน ก่อนประกอบหรือปรับอุปกรณ์ ให้ปิดสวิตช์มอเตอร์ และนำฝาครอบหัวเทียน • หรือตลับแบตเตอรี่ออก สวมถุงมือป้องกันเมื่อสัมผัสกับใบตัด• ก่อนสตาร์ทมอเตอร์ ให้ตรวจสอบอุปกรณ์เพื่อดูว่ามีความชำรุดเสียหาย, • สกรู/น็อตที่หลวม หรือการประกอบที่ไม่ถูกต้องหรือไม่ หากใบตัดโค้งงอหรือ ชำรุดเสียหาย ให้เปลี่ยนใหม่ ตรวจสอบคันโยกควบคุมและสวิตช์ทั้งหมดเพื่อให้ ทำงานง่าย ทำความสะอาดและเช็ดมือจับให้แห้ง ห้ามสตาร์ทมอเตอร์ หากอุปกรณ์ชำรุดเสียหาย หรือไม่ได้ประกอบชิ้นส่วน • อย่างสมบูรณ์ เนื่องจากอาจทำให้ได้รับบาดเจ็บร้ายแรงได้ ปรับสายสะพายไหล่และที่จับเพื่อให้เหมาะกับขนาดร่างกายของผู้ใช้งาน• ตรวจสอบเพื่อหาชิ้นส่วนที่เสียหาย - ก่อนใช้งาน ให้ตรวจสอบอุปกรณ์เชื่อมต่อ •66 เครื่องป้องกัน หรือชิ้นส่วนอื่นๆ อย่างละเอียดว่าชำรุดเสียหายหรือไม่ เพื่อให้ แน่ใจได้ว่าจะใช้งานได้อย่างถูกต้องและทำงานได้อย่างที่ต้องการ ตรวจสอบ การวางตำแหน่งของชิ้นส่วนที่เคลื่อนที่ การเชื่อมต่อชิ้นส่วนที่เคลื่อนที่ การแตกหักของชิ้นส่วน การประกอบ และสภาพอื่นๆ ที่อาจส่งผลต่อการทำงาน ควรให้ศูนย์บริการที่ได้รับอนุญาตเป็นผู้ซ่อมแซมหรือเปลี่ยนอุปกรณ์ป้องกัน หรือชิ้นส่วนที่ชำรุด เว้นแต่จะระบุไว้เป็นอย่างอื่นในคู่มือการใช้งานนี้ การสตาร์ทมอเตอร์ ก่อนสตาร์ทมอเตอร์ ต้องสวมอุปกรณ์ป้องกันส่วนบุคคลให้เรียบร้อย• สตาร์ทเครื่องยนต์ให้ห่างจากจุดเติมน้ำมันอย่างน้อย 3 เมตร (10 ฟุต)• ก่อนสตาร์ทมอเตอร์ ให้ตรวจสอบว่าไม่มีบุคคลหรือสัตว์อยู่ในบริเวณที่ทำงาน• ขณะที่สตาร์ทเครื่องยนต์หรือเสียบตลับแบตเตอรี่ ต้องระมัดระวังอย่าให้ • เครื่องตัดสัมผัสกับร่างกายของคุณและวัตถุอื่นๆ รวมถึงพื้น ชิ้นส่วนดังกล่าว อาจหมุนเมื่อเริ่มต้นทำงาน และอาจทำให้รับบาดเจ็บหรือสร้างความเสียหาย ต่ออุปกรณ์และ/หรือทรัพย์สินได้ วางอุปกรณ์ลงบนพื้นที่มั่นคง รักษาสมดุลให้ดีและจัดท่าการยืนให้มั่นคง• ในขณะที่ดึงลูกบิดสตาร์ทเครื่อง ให้ใช้มือซ้ายถือเครื่องมืออย่างมั่นคงและ • ขนานกับพื้น อย่าขึ้นไปเหยียบบนเพลาขับเคลื่อนของเครื่องมือ หากต้องการสตาร์ทมอเตอร์ ให้ปฏิบัติตามคู่มือใช้งานของเครื่องมือ• หากเครื่องตัดหมุนในอัตรารอบเดินเบา ให้หยุดเครื่องยนต์และปรับความเร็วใน • อัตรารอบเดินเบาให้ลดลง

อย่าเปลี่ยนการตั้งค่าควบคุมเครื่องยนต์ หรือเร่งเครื่องยนต์จนความเร็วสูงเกิน• หากผลิตภัณฑ์สั่นผิดปกติ ให้หยุดการทำงานของมอเตอร์ทันที และตรวจสอบ • หาสาเหตุ การสั่นมักจะเป็นสัญญาณเตือนว่ามีสิ่งผิดปกติ หยุดการทำงานของมอเตอร์ทุกครั้งที่คุณจะออกจากบริเวณที่ทำงานอยู่ ถอด • แบตเตอรี่หรือสายหัวเทียนออกก่อนที่จะคลายเครื่องป้องกันของเครื่องมือตัด หรือเมื่อจะทำการซ่อมแซม, ปรับ หรือตรวจสอบ ใช้งานผลิตภัณฑ์จากตำแหน่งที่อุปกรณ์ป้องกันปิดกั้นเส้นทางการมอง • เครื่องมือตัด ในกรณีฉุกเฉิน ให้ปิดสวิตช์มอเตอร์ทันที• ในระหว่างการทำงาน หากคุณรู้สึกว่าเกิดความผิดปกติขึ้น (เช่น เสียงรบกวน, • การสั่นสะเทือน) ให้ปิดสวิตช์มอเตอร์ อย่าใช้งานอุปกรณ์จนกว่าจะรู้สาเหตุและ แก้ไขปัญหาแล้ว หลังจากปล่อยไกคันเร่งน้ำมันหรือปิดสวิตช์เครื่องยนต์ เครื่องตัดจะยังคงหมุนต่อไป• สักระยะหนึ่ง อย่ารีบร้อนสัมผัสเครื่องตัด ประกอบสายสะพายไหล่เมื่อเครื่องยนต์ทำงานในอัตรารอบเดินเบาเท่านั้น• ในระหว่างการทำงาน ให้ใช้สายสะพายไหล่ ถืออุปกรณ์ทางด้านขวาของคุณ • อย่างมั่นคง จับมือจับด้านหน้าด้วยมือซ้าย และมือจับด้านหลังด้วยมือขวา ไม่ว่าคุณจะเป็น • คนที่ถนัดขวาหรือถนัดซ้ายก็ตาม กำรอบมือจับให้แน่นโดยให้นิ้วหัวแม่มือชน กับนิ้วอื่น อย่าพยายามใช้งานอุปกรณ์โดยใช้มือเพียงข้างเดียว การสูญเสียความควบคุม • อาจทำให้เกิดการบาดเจ็บร้ายแรงหรือเสียชีวิตได้ เพื่อลดความเสี่ยงจาก การบาดเจ็บ ระวังให้มือและเท้าของคุณอยู่ห่างจากเครื่องตัด อย่าทำงานในระยะที่สุดเอื้อม จัดท่าการยืนและการทรงตัวให้เหมาะสม • ตลอดเวลา ระมัดระวังสิ่งกีดขวางที่ซ่อนอยู่ เช่น ตอไม้ รากไม้ และคูน้ำ เพื่อป้องกันการสะดุด อย่าทำงานบนบันไดหรือต้นไม้ ทั้งนี้ เพื่อป้องกันการสูญเสียความควบคุม• หากอุปกรณ์ได้รับแรงกระแทกอย่างรุนแรงหรือร่วงหล่น ให้ตรวจสอบสภาพ • ของอุปกรณ์ก่อนทำงานต่อไป ตรวจสอบระบบเชื้อเพลิงเพื่อหาการรั่วไหลของ น้ำมันเชื้อเพลิง และอุปกรณ์ควบคุมและอุปกรณ์นิรภัยอื่นๆ เพื่อหาการทำงาน ที่ผิดปกติ หากมีความเสียหาย หรือมีข้อสงสัย ควรสอบถามศูนย์บริการที่ได้รับ อนุญาตของ Makita เพื่อทำการตรวจสอบและซ่อมแซม อย่าสัมผัสกระปุกเฟืองเกียร์ ระหว่างการทำงาน กระปุกเฟืองเกียร์อาจร้อน• หยุดพักสักครู่ เพื่อป้องกันการสูญเสียความควบคุมอันเนื่องมาจากความ • เหนื่อยล้า ขอแนะนำให้คุณหยุดพัก 10 - 20 นาที ทุกๆ ชั่วโมง เมื่อคุณปล่อยอุปกรณ์ทิ้งไว้ แม้ในระยะสั้นๆ ควรปิดสวิตช์เครื่องยนต์หรือถอด • ตลับแบตเตอรี่ออกทุกครั้ง หากทิ้งอุปกรณ์ไว้โดยไม่มีผู้ดูแลโดยที่เครื่องยนต์ยัง ทำงานอยู่ อาจมีผู้ที่ไม่ได้รับอนุญาตนำไปใช้งาน และทำให้เกิดอุบัติเหตุร้ายแรง

ปฏิบัติตามคู่มือใช้งานของเครื่องมือเพื่อให้สามารถใช้งานคันโยกควบคุมและ • สวิตช์อย่างเหมาะสม ในระหว่างหรือหลังจากการทำงาน อย่าวางอุปกรณ์ที่มีความร้อนสูงไว้บน • หญ้าแห้งหรือวัตถุที่ติดไฟได้ หากมีเศษหญ้าหรือกิ่งไม้ติดอยู่ระหว่างเครื่องตัดและอุปกรณ์ป้องกัน ให้หยุด • การทำงานของมอเตอร์ และถอดฝาครอบหัวเทียนหรือตลับแบตเตอรี่ก่อนที่จะ ทำความสะอาด มิฉะนั้น การหมุนโดยไม่ตั้งใจของใบตัดอาจจะทำให้เกิดการ บาดเจ็บร้ายแรงได้ หากเครื่องตัดกระทบกับก้อนหินหรือวัตถุที่มีความแข็งอื่นๆ ให้ปิดสวิตช์มอเตอร์ • ทันทีและตรวจสอบเครื่องตัด ระหว่างการทำงาน ให้ตรวจสอบเครื่องตัดบ่อยๆ เพื่อดูรอยร้าวหรือความเสียหาย• ก่อนทำการตรวจสอบ ให้ปิดสวิตช์เครื่องยนต์ และรอจนกว่าเครื่องตัดจะหยุดสนิท เปลี่ยนเครื่องตัดที่ชำรุดเสียหายทันที แม้ว่าจะมีเพียงรอยร้าวบนผิวนอกก็ตาม อย่าตัดไม้ที่มีความสูงเหนือเอว• ก่อนการเริ่มทำการตัด ให้รอจนกว่าเครื่องตัดจะหมุนด้วยความเร็วคงที่หลังจาก • ดึงคันสตาร์ท ตรวจสอบท่าทางการยืนบนทางลาดเสมอ • ให้เดิน อย่าวิ่ง • ใช้ความระมัดระวังอย่างมากในขณะที่ถอยกลับหรือดึงเครื่องตัดขอบเข้าหา •

ตรวจสอบให้แน่ใจว่าใบตัดได้หยุดนิ่งแล้วก่อน ข้ามพื้นผิวที่ไม่ใช่หญ้า และ •67 เมื่อย้ายเครื่องตัดขอบไปยังพื้นที่ที่จะตัดขอบ หยุดการทำงานของเครื่องยนต์ เมื่อใดก็ตามที่คุณทิ้งเครื่องตัดขอบไว้โดยไม่มี •

อย่าใช้ใบตัดที่ไม่เหมาะสมรวมทั้งโซ่ตัดแบบโลหะและใบตัดหมุนเหวี่ยง • แกนนอน เนื่องจากอาจทำให้ได้รับบาดเจ็บสาหัสได้ ใช้อุปกรณ์ป้องกันเครื่องตัดที่เหมาะกับใบตัดเสมอ• แรงสั่นสะเทือน บุคคลที่มีปัญหาเกี่ยวกับการไหลเวียนของเลือดและได้รับแรงสะเทือนมาก• เกินไปอาจได้รับบาดเจ็บบริเวณหลอดเลือดหรือระบบประสาท การสั่นสะเ ทือนอาจเป็นสาเหตุของอาการต่อไปนี้ที่บริเวณนิ้วมือ มือ หรือข้อมือ "สลบ" (หมดความรู้สึก) ปวด เจ็บ ปวดเหมือนถูกแทง สีผิวหรือผิวหนังเปลี่ยนแปลง หากเกิดอาการเหล่านี้ โปรดไปพบแพทย์! เพื่อลดความเสี่ยงต่อ "โรคนิ้วซีด" ให้รักษามือของคุณให้อุ่นในขณะที่ทำงานและ• บำรุงรักษาเครื่องมือและอุปกรณ์เสริมให้ดี

ก่อนทำการขนย้ายอุปกรณ์ ให้ปิดสวิตช์มอเตอร์ และนำฝาครอบหัวเทียน หรือ • ตลับแบตเตอรี่ออก ถอดเครื่องตัดออก เมื่อทำการขนย้ายอุปกรณ์ ให้วางอุปกรณ์ในแนวนอนโดยถือเพลาไว้ • กันตัวเก็บเสียงที่มีความร้อนให้อยู่ห่างจากร่างกายของคุณ เมื่อทำการขนย้ายอุปกรณ์ในรถยนต์ ให้ยึดอุปกรณ์อย่างถูกต้องเพื่อป้องกัน • การพลิกคว่ำ มิฉะนั้น น้ำมันอาจรั่วไหล และทำให้เกิดความเสียหายต่ออุปกรณ์ และสัมภาระอื่นๆ การดูแลรักษา ให้ศูนย์บริการที่ได้รับอนุญาตซ่อมเครื่องมือของคุณ และใช้อะไหล่ของแท้เท่านั้น • การซ่อมที่ไม่ถูกต้องและการบำรุงรักษาที่ไม่เหมาะสมจะทำให้อายุการใช้งาน ของเครื่องมือสั้นลง และเพิ่มความเสี่ยงต่อการเกิดอุบัติเหตุ ก่อนทำงานบำรุงรักษาหรืองานซ่อมแซมหรือการทำความสะอาดอุปกรณ์ • ให้ปิดสวิตช์มอเตอร์ และถอดฝาครอบหัวเทียนหรือตลับแบตเตอรี่ออกก่อน ทำความสะอาดทุกครั้ง รอจนกว่ามอเตอร์จะเย็นลง เพื่อลดความเสี่ยงของการเกิดไฟไหม้ อย่าทำการบำรุงรักษาอุปกรณ์ในบริเวณ • ที่ใกล้กับเปลวไฟ สวมถุงมือป้องกันทุกครั้งที่จับใบตัด• ทำความสะอาดฝุ่นผงและสิ่งสกปรกออกจากอุปกรณ์เสมอ อย่าใช้น้ำมัน • เชื้อเพลิง เบนซิน ทินเนอร์ แอลกอฮอล์ หรือวัสดุประเภทเดียวกัน เนื่องจาก อาจทำให้ส่วนประกอบที่เป็นพลาสติกมีสีซีดจาง ผิดรูปทรง หรือแตกหักได้ หลังจากการใช้งานทุกครั้ง ให้ขันสกรูและน็อตทุกตัวให้แน่น ยกเว้นสกรูปรับแต่ง • คาร์บูเรเตอร์ อย่าพยายามทำการบำรุงรักษาหรืองานซ่อมแซมนอกเหนือไปจากที่ระบุไว้ใน • คู่มือฉบับนี้และคู่มือใช้งานของเครื่องมือ ขอให้ศูนย์บริการที่ได้รับอนุญาตของ Makita ทำงานดังกล่าวแทน ใช้ชิ้นส่วนและอุปกรณ์เสริมของแท้ของ Makita เท่านั้น การใช้ชิ้นส่วนและ • อุปกรณ์จากผู้ผลิตอื่นอาจทำให้อุปกรณ์ใช้งานไม่ได้ ทรัพย์สินเสียหาย และ/หรือ เกิดการบาดเจ็บร้ายแรงได้ ขอให้ศูนย์บริการที่ได้รับอนุญาตของ Makita ทำการตรวจสอบและบำรุงรักษา • อุปกรณ์อย่างสม่ำเสมอ

ก่อนจัดเก็บอุปกรณ์ ให้ทำความสะอาดและบำรุงรักษาอุปกรณ์อย่างละเอียด • นำฝาครอบหัวเทียนหรือตลับแบตเตอรี่ออก ถ่ายน้ำมันเชื้อเพลิงออกหลังจาก ที่เครื่องยนต์เย็นลง ถอดเครื่องตัดออก หากต้องถ่ายน้ำมันออกจากถังน้ำมัน ให้ทำกลางแจ้ง• จัดเก็บอุปกรณ์ในสถานที่ที่มีการระบายอากาศดีหรือปิดล็อคและอยู่ห่างจาก •

อย่าวางอุปกรณ์พิงกับสิ่งอื่น เช่น ผนัง มิฉะนั้น อุปกรณ์อาจร่วงหล่นลงมาและ • ทำให้เกิดการบาดเจ็บได้ การปฐมพยาบาล

• ควรมีชุดปฐมพยาบาลอยู่ในบริเวณใกล้เคียงเสมอ เปลี่ยนอุปกรณ์ที่ ใช้งานแล้วออกจากกล่องชุดปฐมพยาบาลทันที ในขณะที่โทรศัพท์ขอความช่วยเหลือ โปรดแจ้งข้อมูลต่อไปนี้:• สถานที่เกิดอุบัติเหตุ – เหตุการณ์ที่เกิดขึ้น – จำนวนผู้ได้รับบาดเจ็บ – ลักษณะของอาการบาดเจ็บ – ชื่อของคุณ – การประกอบและการปรับ

ก่อนประกอบหรือปรับอุปกรณ์ ให้ปิดสวิตช์มอเตอร์ และนำฝาครอบหัวเทียน • หรือตลับแบตเตอรี่ออก มิฉะนั้น เครื่องตัดหรือชิ้นส่วนอื่นๆ อาจเคลื่อนที่และส่งผล ให้ได้รับบาดเจ็บร้ายแรงได้ สวมถุงมือป้องกันเมื่อสัมผัสกับใบตัด ในระหว่างที่ประกอบหรือปรับอุปกรณ์ • นิ้วของคุณอาจสัมผัสกับใบตัด และอาจทำให้เกิดการบาดเจ็บร้ายแรงได้ เมื่อประกอบหรือปรับอุปกรณ์ ให้วางอุปกรณ์ลงเสมอ การประกอบหรือการปรับ • อุปกรณ์ในแนวตั้งฉากอาจทำให้ได้รับบาดเจ็บร้ายแรงได้ ปฏิบัติตามคำเตือนและข้อควรระวังในหัวข้อ "ข้อควรระวังด้านความปลอดภัย" • ในคู่มือใช้งานของเครื่องมือ การติดตั้งส่วนประกอบเข้ากับเครื่องมือ

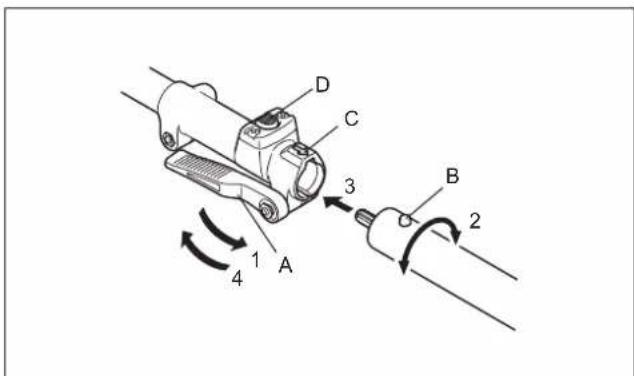

ในการติดตั้งส่วนประกอบเข้ากับเครื่องมือ ให้ปฏิบัติตามขั้นตอนข้างล่างนี้ ตรวจสอบว่าไม่ได้ขันคันล็อค 1. (A) จนแน่น จัดตำแหน่งหมุด 2. (B) ให้ตรงกับเครื่องหมายลูกศร (C) เสียบเพลาเข้าไปในเพลาขับเคลื่อนของเครื่องมือจนกระทั่งปุ่มปลดล็อค3. (D)

ขันก้านล็อค 4. (A) ให้แน่นตามภาพประกอบ ในการถอดส่วนประกอบ ให้คลายเกลียวก้านล็อค กดปุ่มล็อค และถอนแกนเพลา

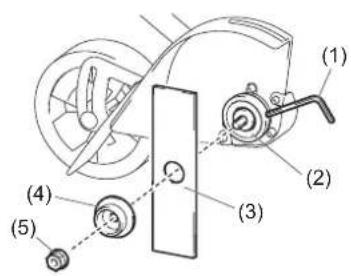

หมายเหตุ: อย่าขันก้านล็อค (A) จนแน่นโดยที่ยังไม่ได้เสียบเพลาของ ส่วนประกอบ มิฉะนั้น ก้านล็อคอาจบีบทางเข้าของเพลาขับเคลื่อนจนแน่นเกินไป และทำให้เพลาชำรุดเสียหาย68 การประกอบหรือการนำใบตัดออก (1) (2) (3) (4) (5) หมุดแหวนรับ (2) ให้รูบนแหวนรับอยู่ในแนวเดียวกับรูบนกระปุกเฟืองเกียร์1. สอดประแจหกเหลี่ยม (1) ผ่านรู ตรวจสอบให้แน่ใจว่าแหวนรับไม่หมุน 2. จับประแจหกเหลี่ยมไว้ หมุนน็อต (5) ตามเข็มนาฬิกาโดยใช้ประแจซ็อกเก็ต 3. ถอดน็อตและแคลมป์ (4) ออก 4. วางใบตัด (3)5. ใส่แคลมป์และน็อตกลับเข้าที่ 6. จับประแจหกเหลี่ยมเอาไว้ หมุนน็อตทวนเข็มนาฬิกาเพื่อยึดใบตัด 7. หากต้องการถอดใบตัด ให้ปฏิบัติตามขั้นตอนด้านบนตามลำดับย้อนกลับ หมายเหตุ: น็อตยึดใบตัด (พร้อมแหวนสปริง) จะสึกหรอไปตามกาลเวลา หากพบว่าน็อตสึกหรอหรือบิดเบี้ยวผิดรูปร่าง ให้เปลี่ยนน็อตใหม่

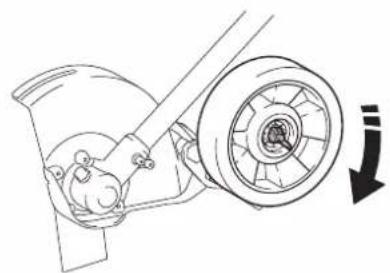

หากเครื่องตัดเคลื่อนที่ในอัตรารอบเดินเบา ปรับความเร็วในอัตรารอบเดินเบาของ• เครื่องยนต์ให้ลดลง มิฉะนั้น คุณจะไม่สามารถหยุดเครื่องตัดด้วยการปล่อยคันเร่ง น้ำมัน และอาจทำให้ได้รับบาดเจ็บร้ายแรงได้ ปฏิบัติตามคำเตือนและข้อควรระวังในหัวข้อ "ข้อควรระวังด้านความปลอดภัย" • ในคู่มือใช้งานของเครื่องมือ การปรับความลึกของใบตัด คลายน็อตบนล้อ – เลื่อนล้อและปรับความสูงตามที่จะใช้ทำงาน จากนั้นจึงขันน็อตให้แน่น – เคล็ดลับในการปฏิบัติงาน ก่อนการตัดขอบ ให้รดน้ำบริเวณดังกล่าวเพื่อให้ดินนุ่มและทำให้การตัดขอบ –

ก่อนการตัดขอบ ให้ตรวจสอบพื้นที่และนำสิ่งกีดขวางและวัตถุทั้งหมดที่อาจ – กระเด็นมาถูกได้ออกไป ทำการตัดขอบอย่างสม่ำเสมอเพื่อให้ขอบของต้นไม้มีความเรียบร้อยและ – ง่ายดายขึ้น และเพื่อช่วยให้ไม่ต้องตัดขอบบริเวณเดียวกันมากกว่าหนึ่งครั้ง

สามารถปรับความลึกของใบตัดได้ตามระดับความสูงที่แตกต่างกันระหว่างผิวนอก ที่มีความแข็งและด้านบนสุดของหญ้า ปรับความลึกของใบตัดเพื่อสร้างงานตัดที่ประณีตระหว่างทางเดินและหญ้า – โดยใช้ความลึกของใบตัดต่ำสุด ซึ่งปกติแล้วจะมีความลึกจากใบตัดถึงพื้นดิน ประมาณ 13 มม. (1/2") การตรวจสอบและการบำรุงรักษา

ก่อนตรวจสอบหรือบำรุงรักษาอุปกรณ์ ให้ปิดสวิตช์เครื่องยนต์ และนำฝาครอบ • หัวเทียนหรือตลับแบตเตอรี่ออก มิฉะนั้น เครื่องตัดหรือชิ้นส่วนอื่นๆ อาจเคลื่อนที่ และส่งผลให้ได้รับบาดเจ็บร้ายแรงได้ เมื่อตรวจสอบหรือบำรุงรักษาอุปกรณ์ ให้วางอุปกรณ์ลงเสมอ การประกอบหรือ • การปรับอุปกรณ์ในแนวตั้งฉากอาจทำให้ได้รับบาดเจ็บร้ายแรงได้ ปฏิบัติตามคำเตือนและข้อควรระวังในหัวข้อ "ข้อควรระวังด้านความปลอดภัย" • ในคู่มือใช้งานของเครื่องมือ การลับคมเครื่องตัด

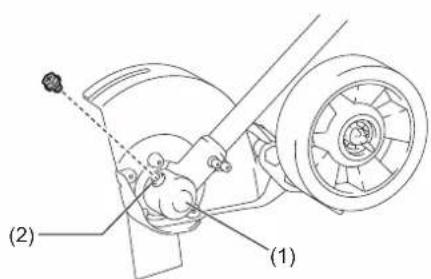

ห้ามลับใบตัดด้วยตนเอง การลับใบตัดด้วยมือจะทำให้ใบตัดเสียสมดุล และเป็น สาเหตุให้เกิดการสั่นสะเทือนและทำให้อุปกรณ์เสียหาย ให้แจ้งศูนย์บริการที่ได้รับอนุญาตของ Makita เพื่อลับและปรับสมดุลใบตัดที่ทื่อให้ การหล่อลื่นชิ้นส่วนที่เคลื่อนที่ได้ หมายเหตุ: ปฏิบัติตามคำแนะนำเกี่ยวกับความถี่และปริมาณจาระบีที่ใช้งาน มิฉะนั้น การหล่อลื่นที่ไม่เพียงพออาจทำให้ชิ้นส่วนที่เคลื่อนที่ได้เสียหายได้ กระปุกเฟืองเกียร์: หยอดจาระบี (Shell Alvania 2 หรือเทียบเท่า) ลงในกระปุกเฟืองเกียร์ (1) ทาง รูหยอดจาระบี (2) ทุกๆ 30 ชั่วโมงของการทำงาน (สามารถสั่งซื้อจาระบีของแท้ ของ Makita ผ่านทางตัวแทนจำหน่าย Makita ของคุณ) (1) (2) แกนขับเคลื่อน: หยอดจาระบี (Shell Alvania No. 2 หรือเทียบเท่า) ทุกๆ 30 ชั่วโมง ของการทำงาน69 การตรวจสอบโดยรวม ขันโบลต์ น็อต และสกรูที่หลวมให้แน่น• ตรวจสอบชิ้นส่วนที่ชำรุด ขอให้ศูนย์บริการที่ได้รับอนุญาตของ Makita • เปลี่ยนให้ใหม่

ปฏิบัติตามคำเตือนและข้อควรระวังในหัวข้อ "ข้อควรระวังด้านความปลอดภัย" ในคู่มือใช้งานของเครื่องมือ เมื่อทำการจัดเก็บส่วนประกอบเครื่องตัดขอบแยกจากเครื่องมือ ให้ใส่ฝาปิด ที่ปลายแกนเพลา70 ตารางเวลาการดูแลรักษาเครื่อง ชั่วโมงการทำงาน ก่อนการทำงาน

(10 ชม.) 30 ชม. หากจำเป็น หน้าที่เกี่ยวข้อง ตัวเครื่องทั้งหมด ตรวจสอบชิ้นส่วนที่ชำรุดด้วยสายตา

สกรูและน็อตที่ยึดทั้งหมด ขันให้แน่น

กระปุกเฟืองเกียร์ หยอดจาระบี

แกนขับเคลื่อน หยอดจาระบี

ใบตัด ตรวจสอบความเสียหายด้วยสายตา

เครื่องมือ ดูคู่มือใช้งานของเครื่องมือ การแก้ไขปัญหา ปัญหา สาเหตุที่อาจเป็นไปได้ วิธีแก้ไขปัญหา เครื่องยนต์ไม่ทำงาน ดูคู่มือใช้งานของเครื่องมือ เครื่องยนต์หยุดทำงานทันทีที่สตาร์ท ความเร็วสูงสุดถูกจำกัด เครื่องตัดไม่หมุน หยุดการทำงานของมอเตอร์ทันที! ไม่ได้ขันใบตัดให้แน่น ขันยึดใบตัดให้แน่น กิ่งไม้เข้าไปติดระหว่างใบตัดและอุปกรณ์ป้องกัน นำวัตถุแปลกปลอมออก ระบบขับเคลื่อนทำงานผิดปกติ ขอให้ศูนย์บริการที่ได้รับอนุญาตของ Makita ทำการ ตรวจสอบและซ่อมแซม ตัวเครื่องหลักสั่นสะเทือนผิดปกติ หยุดการทำงานของมอเตอร์ทันที! ใบตัดโค้งงอ, สึกหรอ หรือแตกหัก เปลี่ยนใบตัดชุดใหม่ ไม่ได้ขันใบตัดให้แน่น ขันยึดใบตัดให้แน่น ใบตัดไม่พอดีกับแหวนรับ ติดตั้งใบตัดอย่างถูกต้อง ระบบขับเคลื่อนทำงานผิดปกติ ขอให้ศูนย์บริการที่ได้รับอนุญาตของ Makita ทำการ ตรวจสอบและซ่อมแซม เครื่องตัดไม่หยุดหมุน หยุดการทำงานของมอเตอร์ทันที! เครื่องมือทำงานผิดปกติ ดูคู่มือใช้งานของเครื่องมือ ข้อมูลทางเทคนิค รุ่น EE400MP ขนาด (ย x ก x ส) มม. (นิ้ว) 878 x 131 x 291 (34-1/2” x 5-1/8” x 11-1/2”) น้ำหนักสุทธิ (ไม่รวมอุปกรณ์ป้องกันและใบตัด) กก. (ปอนด์) 2.4 (5.4) ขนาดเส้นผ่านศูนย์กลางของใบตัด มม. (นิ้ว) 203 (8”) อัตราทดเกียร์ 14/2971Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885310D939 www.makita.com ALA
