PANDUAN PENGGUNA EE400MP MAKITA

모델 EE400MP 크기(L x W x H) mm (inch) 878 x 131 x 291 (34-1/2” x 5-1/8” x 11-1/2”) 중량(보호 장치 및 날 미포함) kg (lbs) 2.4 (5.4) 커팅 날 직경 mm (inch) 203 (8”) 기어 비 14/2949 Bahasa Indonesia (Petunjuk Asli) Daftar Isi Halaman Kata Pengantar Terima kasih telah membeli alat tambahan perapi tepi rumput Makita. Alat tambahan ini dirancang untuk dipasang pada unit penggerak Makita yang disebutkan dalam petunjuk penggunaan ini. Sebelum menggunakan, bacalah buklet ini dan petunjuk penggunaan unit penggerak. Keduanya akan membantu Anda mendapatkan hasil maksimal dari alat tambahan perapi tepi rumput Makita Anda. Simbol-simbol Simbol-simbol berikut ini digunakan pada alat tambahan dan petunjuk penggunaan ini. Pahamilah denisi-denisi ini. Perhatikan dan berhati-hatilah. Bacalah petunjuk penggunaan. 15m(50

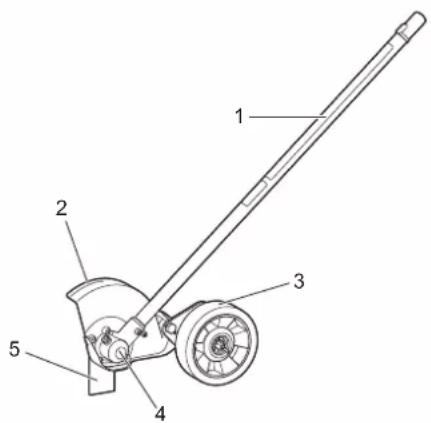

Angka-angka di bawah ini mengacu pada gambar.

Petunjuk keselamatan PERINGATAN: Bacalah semua peringatan keselamatan dan semua petunjuk dalam buklet ini dan dalam petunjuk penggunaan unit penggerak. Kelalaian mematuhi peringatan dan petunjuk dapat menyebabkan sengatan listrik, kebakaran dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk acuan di masa mendatang. Istilah “perapi tepi rumput” dan “alat” dalam peringatan dan petunjuk keselamatan mengacu pada kombinasi alat tambahan dan unit penggeraknya. Istilah “motor” dalam peringatan dan petunjuk keselamatan mengacu pada mesin atau motor listrik unit penggerak.

PETUNJUK KESELAMATAN PENTING

BAHAYA – Saat menggunakan perapi tepi rumput Anda, ikuti tindakan pencegahan dasar, termasuk yang berikut ini: a) BACA DAN IKUTILAH SEMUA PETUNJUK – Baca petunjuk penggunaan dengan teliti. Kenali dengan baik sepenuhnya semua alat pengendali dan penggunaan yang benar untuk alat ini. Ketahui cara menghentikan unit ini dan memutuskan hubungan alat pengendali dengan cepat. b) KENAKAN PAKAIAN YANG SESUAI – Kenakan kacamata pengaman. Jangan mengenakan pakaian yang kedodoran atau perhiasan. Benda-benda itu dapat tersangkut pada komponen yang bergerak. Penggunaan sarung tangan yang kuat dan alas kaki pengaman sangat dianjurkan. c) WASPADALAH SELALU – Perhatikan pekerjaan Anda – gunakan akal sehat. Jangan mengoperasikan produk ini saat Anda lelah atau berada di bawah pengaruh obat-obatan atau alkohol. d) PERHATIAN – Untuk mengurangi risiko kebakaran, pasang kembali tutup bensin dengan kencang. e) BAHAYA – ALAT PEMOTONG YANG BERPUTAR – Selalu letakkan kedua tangan pada gagang saat bilah – berputar. Jauhkan kaki dari area pemotongan. – Jangan mencoba membersihkan bahan yang telah terpotong – atau memegang bahan yang akan dipotong saat motor berjalan atau ketika alat pemotong sedang bergerak. Pastikan bahwa busi telah dilepas kabelnya saat – membersihkan bahan yang macet dari alat pemotong. PERHATIAN – Alat pemotong masih akan berputar sendiri – selama beberapa saat setelah dimatikan. f) JAGA AREA KERJA SELALU AMAN – Jagalah area kerja selalu bebas dari orang, khususnya anak kecil dan hewan peliharaan. g) GUNAKAN PERAPI TEPI RUMPUT DENGAN BENAR – Gunakan hanya untuk merapikan tepi semak, tetumbuhan, dan tanaman serupa sebagaimana diuraikan dalam petunjuk penggunaan. Jangan menyalahgunakan produk. Jangan menggunakan produk di bawah guyuran hujan atau lokasi yang basah. Jangan sekali-kali membiarkan anak-anak mengoperasikan produk ini. Jangan sekali-kali membiarkan orang dewasa mengoperasikan produk ini tanpa petunjuk yang benar. h) JANGAN MERAIH TERLALU JAUH ATAU BERDIRI DI ATAS PENOPANG YANG TIDAK STABIL – Jagalah pijakan dan keseimbangan yang baik sepanjang waktu.

i) LEPASKAN (CABUT) COP BUSI –

Bila tidak digunakan. – Sebelum menyervis, membersihkan, dan sejenisnya. – Sebelum mengganti aksesori. – j) RAWAT PRODUK DENGAN SUNGGUH-SUNGGUH – Ikuti petunjuk perawatan yang diberikan dalam Petunjuk – Penggunaan. Untuk mengurangi risiko kebakaran, jangan biarkan rumput, – daun, atau gemuk yang berlebihan terakumulasi pada produk. k) SIMPAN PRODUK DI DALAM RUANGAN – Bila tidak digunakan, simpan produk di dalam ruangan di tempat yang kering dan terkunci atau jauh dari jangkauan anak-anak. l) JANGAN MENCOBA MEMPERBAIKI PRODUK – Serahkan pekerjaan perbaikan kepada dealer atau teknisi – perbaikan yang berkualikasi. Pastikan untuk menggunakan hanya suku cadang pengganti – yang identik. Petunjuk yang terkait dengan risiko kebakaran atau cedera pada orang a) Jangan mengoperasikan produk dengan kaki telanjang atau mengenakan sandal terbuka. Selalu kenakan alas kaki pengaman, dan celana panjang atau celana panjang kain yang menutupi kaki Anda. b) Jangan gunakan produk pada permukaan tanah yang tertutup batu kerikil. c) Jangan sekali-kali mengoperasikan produk ini tanpa visibilitas (daya pandang) atau cahaya. d) Hidupkan motor dengan hati-hati. Pastikan semua alat tambahan tidak tersambung sebelum mencoba menghidupkan motor. Jauhkan tangan, kaki, dan pakaian dari alat pemotong dan komponen yang bergerak. e) Jangan sekali-kali mencoba melakukan penyetelan apa pun saat motor sedang berjalan (kecuali yang secara khusus dianjurkan oleh pabrik pembuat mesin). f) Jangan sekali-kali mengarahkan buangan bahan ke arah orang di dekat Anda atau membiarkan siapa pun berada di dekat area kerja. Berhati-hatilah saat mengarahkan buangan untuk menghindari kaca, mobil, dan objek serupa. g) Waspadalah selalu terhadap trotoar yang tidak rata, lubang pada medan, atau kondisi lain yang serupa ketika menggunakan produk. Selalu dorong perlahan-lahan di atas tanah yang kasar. h) Benda yang tertabrak oleh alat pemotong dapat menyebabkan cedera parah pada orang. Lapangan rumput harus selalu diperiksa dengan cermat dan dibersihkan dari semua benda setiap kali sebelum dirapikan tepinya.

i) Jika produk ini menabrak benda asing, ikuti langkah-langkah

3) Periksa dari kerusakan.

4) Perbaiki setiap kerusakan sebelum menghidupkan kembali

dan mengoperasikan produk. j) Lepaskan alat pemotong ketika produk sedang diangkut atau tidak digunakan. k) Ambil semua tindakan pencegahan yang mungkin bila meninggalkan produk tanpa ditunggui. Lepaskan alat tambahan, dan matikan motornya. l) Ketika membersihkan, memperbaiki, atau memeriksa, pastikan bahwa alat pemotong dan semua bagian yang bergerak telah berhenti. Lepaskan baterai, atau lepaskan kabel busi, dan jauhkan kabel dari busi sehingga mesin tidak akan terhidupkan secara tidak disengaja. m) Jangan sekali-kali mengoperasikan produk tanpa dipasangi pelindung, pelat, atau perangkat pelindung lainnya. n) Gunakan hanya aksesori dan alat tambahan yang disertakan atau secara khusus dianjurkan untuk digunakan bersama produk. o) Jangan mengoperasikan produk dengan alat pemotong yang rusak atau sangat aus. Maksud penggunaan Alat ini hanya dimaksudkan untuk merapikan tepi halaman • rumput bersama dengan unit penggerak yang disetujui. Jangan sekali-kali menggunakan alat tambahan ini untuk tujuan lain. Menyalahgunakan alat tambahan dapat menyebabkan cedera serius. Langkah pengamanan umum Sebelum menghidupkan alat ini, bacalah buklet ini dan petunjuk • penggunaan unit penggeraknya untuk membiasakan diri dengan penanganan alat ini. Jangan meminjamkan alat tambahan ini kepada orang yang • kurang pengalaman atau pengetahuan tentang penanganan alat ini. Saat meminjamkan alat tambahan, selalu serahkan juga petunjuk • penggunaan ini. Jangan izinkan anak-anak atau orang muda yang berusia kurang • dari 18 tahun menggunakan alat. Jauhkan mereka dari alat. Tangani alat dengan kehati-hatian dan perhatian maksimal.• Jangan sekali-kali menggunakan alat setelah mengonsumsi • alkohol atau obat, atau jika merasa lelah atau sakit. Selalu ingat bahwa operator atau pengguna bertanggung jawab • atas kecelakaan atau bahaya yang terjadi pada orang lain atau harta benda mereka. Jangan sekali-kali mencoba memodikasi alat tambahan ini.• Patuhilah peraturan tentang penanganan alat ini di negara Anda.• Jaga agar pelindung terpasang di tempatnya dan berfungsi • dengan baik. Jagalah bilah selalu tajam.• Jauhkan tangan dan kaki dari area pemotongan. • Alat pelindung diri Kenakan helm pengaman, kacamata pelindung, dan sarung • tangan pelindung untuk melindungi diri Anda dari serpihan yang beterbangan atau benda yang jatuh. Kenakan pelindung telinga seperti penutup telinga untuk • mencegah gangguan pendengaran. Kenakan pakaian dan sepatu yang sesuai untuk penggunaan • yang aman, seperti pakaian kerja terusan dan sepatu antiselip yang kuat. Jangan mengenakan pakaian yang kedodoran atau perhiasan. Pakaian kedodoran, perhiasan, atau rambut panjang dapat tersangkut pada bagian yang bergerak. Saat menyentuh bilah pemotong, kenakan sarung tangan • pelindung. Bilah pemotong dapat melukai tangan telanjang dengan sangat parah. Keselamatan tempat kerja Operasikan alat hanya dalam kondisi pandangan dan sinar • matahari yang baik. Jangan mengoperasikan alat dalam kegelapan atau kondisi berkabut. Starter dan operasikan mesinnya hanya di luar ruangan dan di • tempat yang berventilasi baik. Pengoperasian di tempat yang tertutup atau berventilasi buruk dpat mengakibatkan kematian akibat kehabisan napas atau keracunan karbon monoksida. Selama mengoperasikan, jangan sekali-kali berdiri di atas • permukaan yang tidak stabil atau licin atau di lereng yang curam. Dalam musim dingin, awaslah terhadap es dan salju dan selalu pastikan pijakan yang aman. Selama mengoperasikan, jauhkan orang lain atau binatang paling • tidak 15 m dari alat. Hentikan motor segera bila ada orang yang mendekat. Sebelum mengoperasikan, periksa tempat kerja dari adanya • batu atau benda padat lainnya. Benda-benda demikian dapat terlempar atau menyebabkan tendang-balik yang berbahaya dan mengakibatkan cedera serius dan/atau kerusakan harta benda.

• PERINGATAN: Penggunaan produk ini dapat menimbulkan debu yang mengandung bahan kimia, yang dapat menyebabkan penyakit pernapasan atau penyakit lainnya. Beberapa contoh bahan kimia ini adalah senyawa yang ada dalam pestisida, insektisida, pupuk, dan herbisida. Risiko Anda terkena keterpaparan ini berbeda-beda, tergantung pada seberapa sering Anda melakukan jenis pekerjaan ini. Untuk mengurangi keterpaparan Anda terhadap bahan-bahan kimia ini: bekerjalah di tempat yang berventilasi baik, dan dengan menggunakan peralatan keselamatan yang disetujui, seperti masker debu yang secara khusus dirancang untuk menyaring partikel mikroskopis. Mengoperasikan Sebelum merakit atau menyetel alat, matikan motor dan lepaskan • cop busi atau kartrid baterainya. Sebelum menangani bilah pemotong, kenakan sarung tangan • pelindung. Sebelum menghidupkan motor, periksa alat dari kerusakan, • sekrup/mur yang kendur atau perakitan yang tidak benar. Jika bilah pemotong tertekuk/bengkok atau rusak, gantilah. Periksa apakah semua tuas pengendali dan sakelar dapat dengan mudah dioperasikan. Bersihkan dan keringkan semua gagang. Jangan sekali-kali mencoba menghidupkan motor jika alat rusak • atau belum dirakit lengkap. Ini dapat mengakibatkan cedera serius. Setel tali bahu dan pegangan tangan sesuai dengan ukuran • tubuh operator. Periksa bagian yang rusak - Sebelum menggunakan alat • tambahan lebih jauh, pelindung atau bagian lain yang rusak harus diperiksa dengan teliti untuk menentukan apakah alat itu dapat berjalan normal dan menjalankan fungsinya. Periksa kelurusan bagian bergerak, kemacetan bagian bergerak, adanya bagian yang pecah, pemasangan, dan kondisi lain yang mungkin dapat mempengaruhi pengoperasian. Pelindung atau bagian lain yang rusak harus diperbaiki atau diganti oleh pusat servis resmi kecuali jika dinyatakan boleh diperbaiki di tempat lain dalam petunjuk penggunaan ini. Menghidupkan motor Kenakan alat pribadi sebelum menghidupkan motor.• Hidupkan mesin paling tidak 3 meter (10 kaki) dari tempat • pengisian bahan bakar. Sebelum menghidupkan motor, pastikan tidak ada orang atau • binatang di tempat kerja. Saat menghidupkan mesin atau memasukkan kartrid baterai, • jauhkan alat pemotong dari tubuh Anda dan benda lain, termasuk tanah. Komponen ini dapat berputar saat mesin dihidupkan/ distarter dan dapat menyebabkan cedera atau kerusakan pada alat dan/atau harta benda. Tempatkan alat di atas tanah yang stabil. Pertahankan • keseimbangan yang baik dan pijakan yang aman. Saat menarik kenop starter, tahan unit penggerak kuat-kuat di •52 atas tanah dengan tangan kiri. Jangan sekali-kali menginjak poros penggerak unit penggerak. Ikuti petunjuk penggunaan unit penggerak untuk menghidupkan • motor. Jika alat pemotong ikut berputar saat mesin berjalan stasioner, • matikan mesin dan turunkan kecepatan stasioner. Pengoperasian Jangan mengubah setelan governor mesin atau menaikkan • kecepatan mesin terlalu tinggi. Jika produk bergetar secara tidak normal, segera matikan • motornya, dan cari penyebabnya. Getaran umumnya merupakan peringatan akan adanya masalah. Hentikan motor setiap kali Anda meninggalkan posisi • pengoperasian, lepaskan baterai atau cabut cop busi sebelum membersihkan kemacetan pelindung alat pemotong, atau ketika melakukan perbaikan, penyetelan, atau pemeriksaan. Operasikan produk dari posisi di mana pelindung memblokir garis • bidik alat pemotong. Apabila terjadi keadaan darurat, matikan motor dengan segera.• Jika Anda merasakan kondisi yang tidak biasa (misalnya • kebisingan, getaran) selama mengoperasikan, matikan motor. Jangan gunakan alat sampai penyebabnya diketahui dan dibereskan. Alat pemotong terus berputar selama beberapa saat setelah • picu gas dilepas atau motor dimatikan. Jangan tergesa-gesa menyentuh alat pemotong. Dengan mesin hanya berjalan stasioner, pasang tali bahu.• Selama mengoperasikan, gunakan tali bahu. Pertahankan alat di • sisi kanan Anda kuat-kuat. Pegang gagang depan dengan tangan kiri dan pegangan • belakang dengan tangan kanan, entah Anda bertangan normal ataupun kidal. Lingkarkan jari dan ibu jari Anda pada gagang. Jangan sekali-kali mencoba mengoperasikan alat dengan satu • tangan. Kehilangan kendali dapat mengakibatkan cedera serius atau fatal. Untuk mengurangi risiko cedera, selalu jauhkan tangan dan kaki dari alat pemotong. Jangan meraih terlalu jauh. Pertahankan pijakan dan • keseimbangan yang baik setiap saat. Awaslah terhadap rintangan tersembunyi seperti tunggak pohon, akar, dan selokan agar Anda tidak tersandung jatuh. Jangan sekali-kali bekerja di atas tangga atau pohon untuk • menghindari kehilangan kendali. Jika alat terkena benturan keras atau terjatuh, periksa kondisinya • sebelum melanjutkan bekerja. Periksa sistem bahan bakar dari kebocoran dan tuas-tuas pengendali serta perangkat pengaman dari malfungsi. Jika ada kerusakan atau Anda ragu-ragu, mintalah pusat servis resmi Makita memeriksa dan memperbaikinya. Jangan menyentuh kotak gir. Kotak gir menjadi panas selama • alat dioperasikan. Beristirahatlah untuk mencegah kehilangan kendali akibat • kelelahan. Kami menganjurkan istirahat selama 10 sampai 20 menit setiap satu jam bekerja. Bila Anda meninggalkan alat, meskipun untuk waktu yang • singkat, selalu matikan mesinnya atau lepaskan kartrid baterainya. Alat yang tidak ditunggui dengan mesin berjalan dapat digunakan oleh orang yang tidak berwenang dan menyebabkan kecelakaan serius. Ikuti petunjuk penggunaan unit penggerak untuk penggunaan • tuas pengendali dan sakelar yang benar. Selama atau setelah dioperasikan, jangan letakkan alat yang • panas di atas rumput kering atau bahan mudah terbakar. Jika ada rumput atau ranting yang tersangkut di antara alat • pemotong dan pelindung, selalu matikan motor dan lepaskan cop busi atau kartrid baterainya sebelum membersihkan. Jika tidak, bilah dapat berputar secara tidak disengaja dan menyebabkan cedera serius. Jika alat pemotong mengenai batu atau benda keras lainnya, • segera matikan motornya dan periksa alat pemotong. Periksa alat pemotong sering-sering selama digunakan dari • adanya retakan atau kerusakan. Sebelum memeriksa, matikan motor dan tunggu sampai alat pemotong berhenti sepenuhnya. Ganti segera alat pemotong yang rusak, meskipun hanya retak pada permukaannya. Jangan sekali-kali memotong pada ketinggian di atas pinggang.• Sebelum memulai pekerjaan pemotongan, tunggulah sampai alat • pemotong mencapai kecepatan konstan setelah menarik picunya. Selalu pastikan keamanan pijakan Anda di atas permukaan yang • miring. Berjalanlah, jangan berlari. • Berikan perhatian ekstra saat membalik atau menarik perapi tepi • rumput ke arah Anda. Pastikan bilah telah berhenti sebelum menyeberangi permukaan • selain rumput dan ketika mengangkut perapi tepi rumput ke dan dari area rumput yang dirapikan tepinya. Hentikan mesin setiap kali Anda meninggalkan perapi tepi • rumput. Alat pemotong Jangan sekali-kali menggunakan bilah yang tidak sesuai • termasuk rantai logam putar multi-keping dan bilah perontok (ail blade). Penggunaan bilah demikian dapat mengakibatkan cedera serius. Selalu gunakan pelindung alat pemotong yang sesuai untuk alat • pemotong yang digunakan. Getaran Orang dengan kondisi sirkulasi kurang yang terpapar pada • getaran berlebihan dapat mengalami cedera pada pembuluh darah atau sistem syarafnya. Getaran dapat menyebabkan timbulnya gejala-gejala berikut ini pada jari, tangan, atau pergelangan tangan: “Mati rasa” (baal), kesemutan, nyeri, sensasi seperti tertusuk, perubahan kulit atau warna kulit. Jika ada di antara gejala ini yang timbul, hubungi dokter! Untuk mengurangi risiko “white nger disease” (penyakit jari • putih), jaga tangan Anda selalu hangat saat mengoperasikan mesin dan rawat mesin serta aksesorinya dengan baik. Pengangkutan Sebelum mengangkut alat, matikan motor dan lepaskan cop busi • atau kartrid baterainya. Lepaskan alat pemotong. Saat mengangkut alat, bawalah dalam posisi horizontal dengan • memegang porosnya. Jauhkan knalpot yang panas dari tubuh Anda. Bila mengangkut alat dalam kendaraan, amankan alat dengan • kuat agar tidak terbalik. Jika sampai terbalik, bahan bakar dapat tumpah dan alat serta muatan bagasi yang lain dapat rusak. Perawatan Serviskan peralatan Anda pada pusat servis resmi kami, dan • selalu gunakan suku cadang pengganti yang asli. Reparasi yang keliru dan perawatan yang buruk dapat memperpendek usia pakai alat dan meningkatkan risiko kecelakaan. Sebelum melakukan pekerjaan pemeliharaan atau perbaikan •53 pada alat atau membersihkan alat, selalu matikan motor dan lepaskan cop busi atau kartrid baterainya. Tunggu sampai motor menjadi dingin. Untuk mengurangi risiko kebakaran, jangan sekali-kali menyervis • alat di dekat api. Selalu kenakan sarung tangan pelindung saat menangani bilah • pemotong. Selalu bersihkan debu dan kotoran dari alat. Jangan sekali-kali • menggunakan bensin, tiner, alkohol, atau bahan sejenisnya untuk maksud tersebut. Penggunaan bahan demikian dapat menyebabkan perubahan warna dan bentuk serta timbulnya retakan pada komponen plastik. Setiap kali setelah digunakan, kencangkan semua sekrup dan • mur, kecuali sekrup-sekrup penyetelan karburator. Jangan mencoba melakukan pekerjaan pemeliharaan atau • perbaikan yang tidak diuraikan dalam buklet ini dan dalam petunjuk penggunaan unit penggerak. Mintalah pusat servis resmi Makita melakukan pekerjaan demikian. Selalu gunakan hanya suku cadang dan aksesori asli Makita. • Menggunakan suku cadang atau aksesori yang dipasok oleh pihak ketiga dapat mengakibatkan kerusakan alat, kerugian harta benda dan/atau cedera serius. Mintalah pusat servis resmi Makita memeriksa dan merawat alat • pada interval yang teratur. Penyimpanan Sebelum menyimpan alat, lakukan pembersihan dan • pemeliharaan menyeluruh. Lepaskan cop busi atau kartrid baterai. Keluarkan seluruh bahan bakar setelah mesin dingin. Lepaskan alat pemotong. Jika tangki bahan bakar harus dikosongkan, lakukan hal ini di • luar ruangan. Simpanlah alat di tempat yang kering dan tinggi atau terkunci, • yang tidak bisa dijangkau anak-anak. Jangan menyandarkan alat pada sesuatu, seperti dinding. Jika • disandarkan, alat dapat tiba-tiba jatuh dan menyebabkan cedera. Pertolongan pertama

• Sediakan selalu perangkat pertolongan pertama di dekat Anda. Segera ganti setiap barang yang diambil dari kotak pertolongan pertama. Saat meminta bantuan, berikanlah informasi berikut ini:• Tempat kecelakaan – Apa yang telah terjadi – Jumlah orang yang cedera – Sifat cedera – Nama Anda – Perakitan dan penyetelan PERINGATAN: Sebelum merakit atau menyetel alat, matikan motor dan lepaskan • cop busi atau kartrid baterainya. Jika tidak, alat pemotong atau komponen lain dapat bergerak dan mengakibatkan cedera serius. Sebelum menangani bilah pemotong, kenakan sarung tangan • pelindung. Selama merakit atau menyetel alat, jari Anda dapat mengenai bilah pemotong, dan itu dapat menyebabkan cedera serius. Saat merakit atau menyetel alat, selalu letakkan alat. Merakit • atau menyetel alat yang berdiri tegak dapat mengakibatkan cedera serius. Patuhi peringatan dan langkah pengamanan dalam bab • “Petunjuk keselamatan” dan petunjuk penggunaan unit penggerak. Memasangkan alat tambahan pada unit penggerak

Untuk memasangkan alat tambahan pada unit penggerak, ikuti langkah-langkah di bawah ini. Pastikan bahwa tuas kunci 1. (A) tidak dikencangkan. Luruskan pasak 2. (B) dengan tanda panah (C). Masukkan poros ke dalam poros penggerak unit penggerak 3. sampai tombol pelepas (D) menyembul naik. Kencangkan tuas kunci 4. (A) dengan kuat seperti diperlihatkan. Untuk melepas alat tambahan, kendurkan tuas kunci, tekan tombol kunci dan tarik poros. PEMBERITAHUAN: Jangan mengencangkan tuas kunci (A) bila tidak ada poros alat tambahan yang dimasukkan. Bila itu dilakukan, tuas kunci dapat mengencangkan lubang masuk poros penggerak terlalu kuat dan merusaknya. Memasang dan melepas bilah (1) (2) (3) (4) (5) Putar cincin penerima (2) sehingga lubang pada cincin penerima 1. terluruskan dengan lubang pada kotak gir. Masukkan kunci hex (1) melalui lubang. Pastikan cincin penerima 2. tidak berputar. Sambil menahan kunci hex, putar mur (5) searah jarum jam 3. dengan kunci soket. Lepaskan mur dan klem (4). 4. Tempatkan bilah (3).5. Kembalikan klem dan mur. 6. Sambil menahan kunci hex, putar mur berlawanan arah jarum 7. jam untuk mengencangkan bilah. Untuk melepaskan bilah, lakukan langkah-langkah di atas secara terbalik. CATATAN: Mur pengencang bilah pemotong (dengan cincin pegas) akan aus sejalan dengan waktu. Jika mur sudah terlihat aus atau berubah bentuk, gantilah. Pengoperasian PERINGATAN: Jika alat pemotong ikut bergerak saat mesin berjalan stasioner, • turunkan kecepatan stasioner mesin. Jika tidak, Anda tidak akan dapat menghentikan alat pemotong dengan mematikan gas dan hal itu dapat menyebabkan cedera serius. Patuhi peringatan dan langkah pengamanan dalam bab • “Petunjuk keselamatan” dan petunjuk penggunaan unit penggerak.54 Menyetel kedalaman bilah Kendurkan mur pada roda. – Gerakkan roda dan setel ketinggiannya sesuai dengan – pengoperasian, lalu kencangkan murnya. Kiat pengoperasian Sebelum memangkas tepi, siram area yang akan digarap dengan – air untuk melunakkan tanah dan membuat pemangkasan tepi lebih mudah. Sebelum memangkas tepi, periksa area kerja dan bersihkan dari – semua halangan dan benda yang dapat terlempar. Rencanakan pekerjaan pemangkasan tepi secara rutin untuk – memudahkan pemeliharaan tepi yang rapi dan menghindari keharusan memangkas lebih dari sekali dalam sekali pemangkasan. CATATAN: Kedalaman bilah mungkin harus disesuaikan karena adanya perbedaan ketinggian antara permukaan keras dan permukaan atas rumput. Setel kedalaman pemotongan bilah untuk menghasilkan – potongan yang halus antara trotoar dan rumput menggunakan kedalaman bilah minimum, biasanya dengan bilah sekitar 13 mm (1/2”) ke dalam tanah. Pemeriksaan dan perawatan PERINGATAN: Sebelum memeriksa atau merawat alat, matikan motor • dan lepaskan cop busi atau kartrid baterainya. Jika tidak, alat pemotong atau komponen lain dapat bergerak dan mengakibatkan cedera serius. Saat memeriksa atau merawat alat, selalu letakkan alat. Merakit • atau menyetel alat yang berdiri tegak dapat mengakibatkan cedera serius. Patuhi peringatan dan langkah pengamanan dalam bab • “Petunjuk keselamatan” dan petunjuk penggunaan unit penggerak. Menajamkan kembali alat pemotong PERINGATAN: Jangan mengasah sendiri bilah pemotong. Pengasahan manual membuat bilah pemotong tidak seimbang dan hal itu dapat menimbulkan getaran serta kerusakan pada alat. Mintalah pusat servis resmi Makita mengasah dan menyeimbangkan kembali bilah pemotong yang tumpul. Melumasi komponen-komponen bergerak PEMBERITAHUAN: Patuhilah petunjuk mengenai frekuensi dan jumlah gemuk yang digunakan. Jika tidak, pelumasan yang tidak memadai dapat membuat komponen-komponen yang bergerak rusak. Kotak gir: Masukkan gemuk (Shell Alvania 2 atau setara) ke kotak gir (1) melalui lubang gemuk (2) setiap 30 jam penggunaan. (Gemuk asli Makita dapat dibeli dari dealer Makita setempat.) (1) (2) As penggerak: Beri gemuk (Shell Alvania No.2 atau setara) setiap 30 jam penggunaan. Pemeriksaan keseluruhan Kencangkan baut, mur, dan sekrup yang kendur.• Periksa dari adanya komponen yang rusak. Mintalah pusat servis • resmi Makita menggantinya. Penyimpanan PERINGATAN: Patuhi peringatan dan langkah pengamanan dalam bab “Petunjuk keselamatan” dan petunjuk penggunaan unit penggerak. Bila menyimpan alat tambahan perapi tepi rumput secara terpisah dari unit penggerak, pasangkan penutup pada ujung porosnya.55 Jadwal perawatan Jam penggunaan Sebelum Menggunakan Harian (10 jam) 30 jam Jika perlu Halaman yang sesuai Keseluruhan unit Periksa secara visual dari adanya komponen yang rusak

Semua sekrup dan mur pemasangan Kencangkan

Bilah pemotong Periksa secara visual dari kerusakan
