EE400MP - Corta-relva MAKITA - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho EE400MP MAKITA em formato PDF.
| Tipo de produto | Cabeça aparadora de bordas (acessório para grupo motor multifuncional) |
| Marca | Makita |
| Modelo | EE400MP |
| Dimensões (C x L x A) | 878 x 131 x 291 mm (34,5 x 5,1 x 11,5 pol) |
| Peso líquido (sem protetor nem lâmina) | 2,4 kg (5,4 lb) |
| Diâmetro da lâmina | 203 mm (8 pol) |
| Relação de transmissão | 14/29 |
| Grupos motores homologados | EX2650LH (ferramenta multifuncional), DUX60 (motor multifuncional sem fio, exceto EUA/Canadá) |

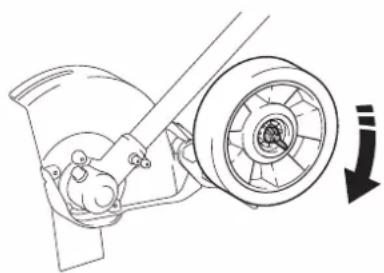

| Profundidade de corte ajustável | Sim, por roda de ajuste (profundidade mínima recomendada: 13 mm) |

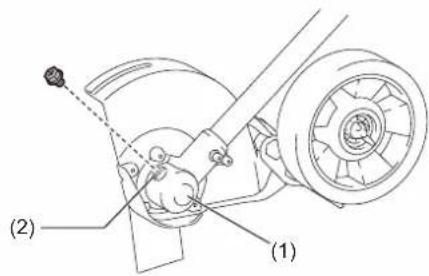

| Lubrificação | Engraxar a caixa de engrenagens e o eixo de transmissão a cada 30 horas de uso |
| Tipo de graxa recomendada | Shell Alvania 2 (ou equivalente) para a caixa; Shell Alvania N 2 (ou equivalente) para o eixo |
| Equipamento de proteção obrigatório | Capacete, óculos, luvas, proteção auditiva, sapatos de segurança com sola antiderrapante |
| Zona de segurança | Manter pessoas e animais a mais de 15 metros durante o uso |
| Uso previsto | Corte e aparação de bordas de gramado |
| Manutenção da lâmina | Reafiação e balanceamento apenas por um centro autorizado Makita |
| Verificação antes do uso | Verificar o estado da lâmina, o aperto das fixações, a ausência de danos |
| Armazenamento | Local seco, fechado à chave, fora do alcance de crianças; remover a bateria ou a tampa da vela |
| Garantia | Consultar o manual do grupo motor |
Perguntas frequentes - EE400MP MAKITA
Perguntas dos utilizadores sobre EE400MP MAKITA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual EE400MP - MAKITA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. EE400MP da marca MAKITA.
MANUAL DE UTILIZADOR EE400MP MAKITA
Manual de Instruções
使用说明书（保留备用）
使用說明書
사용 설명서
Petunjuk penggunaan
Tài liệu hướng dẫn
คู่มือการใช้งาน
WARNING:
Antes de usar, leia este livreto e o manual de instruções da unidade motorizada. A falha em seguir os avisos e as instruções pode causar ferimentos graves ou fatais.
警告：
(Instruções originais)

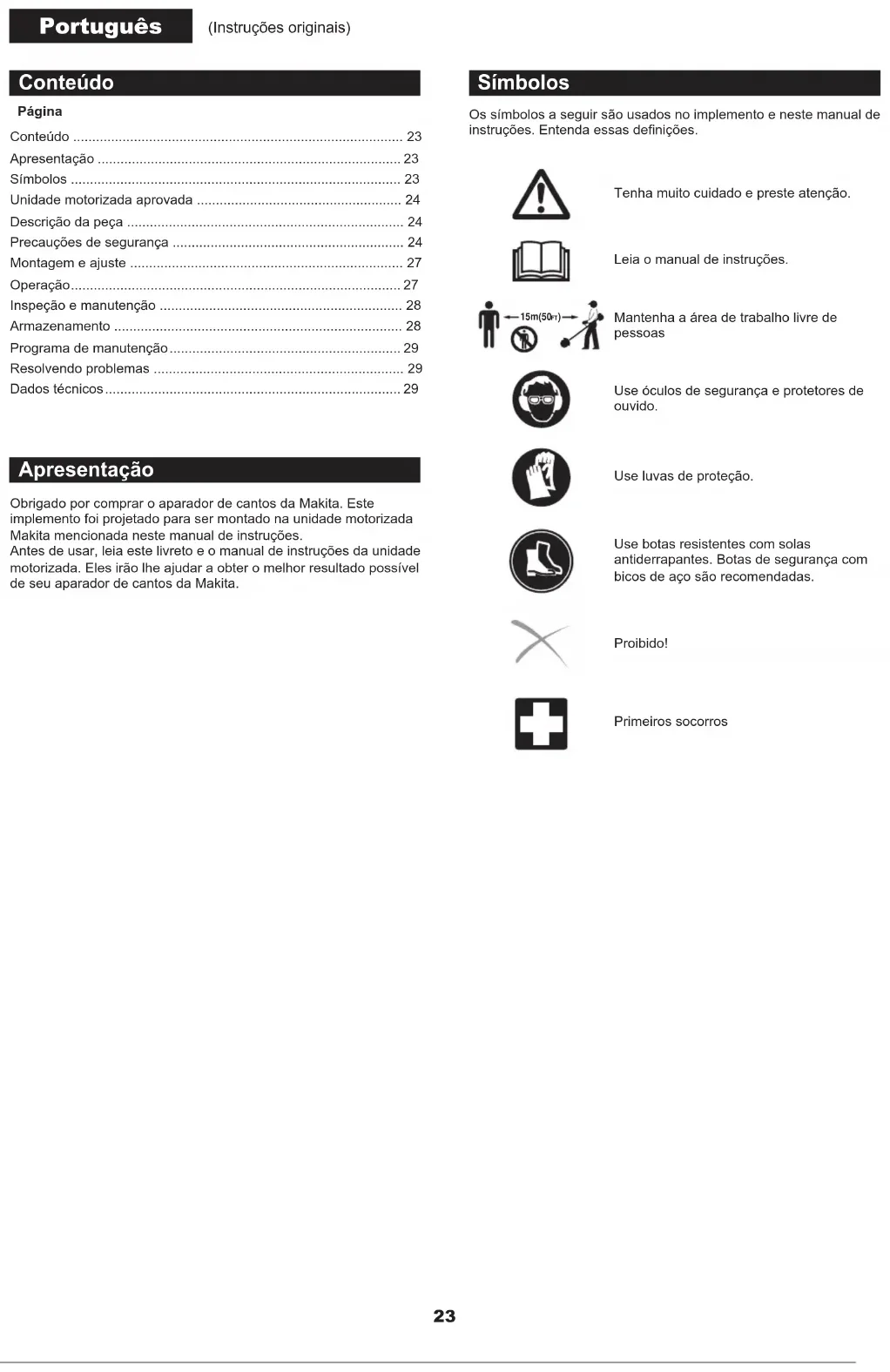

Conteúdo
Página
Conteúdo 23
Apresentação 23
Símbolos 23
Unidade motorizada aprovada 24
Descrição da peça 24
Precauções de segurança 24
Montagem e ajuste 27
Operação....27
Inspeção e manutenção 28
Armazenamento 28
Programa de manutenção 29
Resolvendo problemas 29
Dados técnicos....29
Apresentação
Obrigado por comprar o aparador de cantos da Makita. Este implemento foi projetado para ser montado na unidade motorizada Makita mencionada neste manual de instruções.
Antes de usar, leia este livreto e o manual de instruções da unidade motorizada. Eles irão lhe ajudar a obter o melhor resultado possível de seu aparador de cantos da Makita.
Símbolos
Os símbolos a seguir são usados no implemento e neste manual de instruções. Entenda essas definições.
Tenha muito cuidado e preste atenção.
Leia o manual de instruções.
Mantenha a área de trabalho livre de pessoas
Use óculos de segurança e protetores de ouvido.
Use luvas de proteção.
Use botas resistentes com solas antiderrapantes. Botas de segurança com bicos de aço são recomendadas.
Proibido!
Primeiros socorros
Unidade motorizada aprovada
Este implemento é aprovado para uso somente com a(s) seguinte(s) unidade(s) motorizada(s):
EX2650LH Multifuncional a Gasolina
Não aplicável para os EUA e Canadá:
DUX60 Ferramenta Multifuncional a Bateria
AVISO:
Nunca use o implemento com uma unidade motorizada não aprovada. A combinação não aprovada pode causar graves ferimentos.

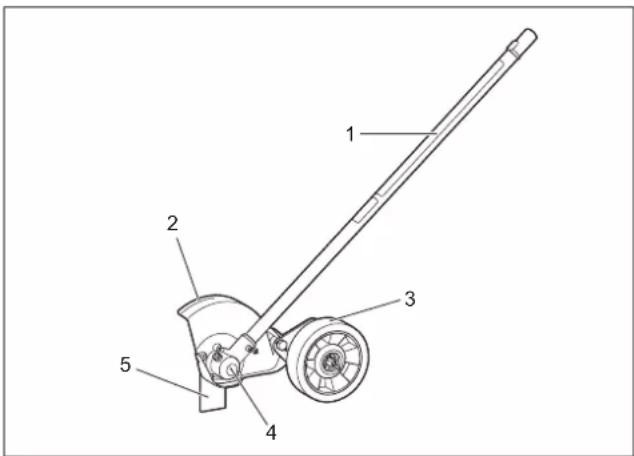

Descrição da peça
Os números abaixo se referem à figura.
- Eixo
- Caixa da lâmina
- Roda
- Caixa de engrenagens
- Lâmina
Precauções de segurança
AVISO:
Leia todos os avisos de segurança e todas as instruções neste livreto e no manual de instruções da unidade motorizada. A falha em seguir todos os avisos e instruções pode resultar em choque elétrico, incêndio e/ou ferimentos graves.
Salve todos os avisos e instruções para referência futura.
Os termos "aparador de cantos" e "equipamento" nos avisos e cuidados se referem à combinação de implemento e unidade motorizada.
O termo "motor" nos avisos e precauções se refere ao motor a gasolina ou elétrico da unidade motorizada.
INSTRUÇÕES IMPORTANTES DE SEGURANÇA
PERIGO - Quando usar o aparador de cantos, siga as precauções básicas, incluindo o seguinte:
a) LEIA E SIGA TODAS AS INSTRUÇÕES – Leia com atenção o manual de instruções. Familiarize-se com todos os controles e com o uso apropriado do equipamento. Saiba como parar a unidade e desengate os controles rapidamente.
b) VISTA-SE ADEQUADAMENTE – Use óculos ou visor de segurança. Não use roupas largas ou joias. Elas podem se prender nas peças rotativas. Recomenda-se o uso de luvas resistentes e de sapatos de segurança.
c) PERMANEÇA ALERTA – Preste atenção ao que está fazendo – utilize bom senso. Não opere o produto quando estiver cansado ou sob influência de álcool ou drogas.
d) ATENÇÃO – Para reduzir o risco de incêndio, recoloque a tampa da gasolina com firmeza.
e) PERIGO – FERRAMENTA DE CORTE EM ROTAÇÃO – Mantenha as duas mãos nas empunhaduras quando a lâmina – estiver girando.
Mantenha os pés longe da área de corte. – Não tente remover o material cortado nem segure o material – a ser cortado quando o motor estiver em funcionamento ou quando a ferramenta de corte estiver em movimento.
Certifique-se de que a vela de ignição está desconectada – quando remover material preso da ferramenta de corte.
ATENÇÃO – A ferramenta de corte roda após ser desligada. –
f) MANTENHA A ÁREA DE OPERAÇÃO LIVRE – Mantenha a área de operação livre de pessoas, principalmente crianças pequenas e animais de estimação.
g) USE O APARADOR DE CANTOS CORRETAMENTE – Use somente para aparar o tipo de arbusto, crescimento e similares descritos nas instruções de operação. Não use o produto inapropriadamente. Não use o produto na chuva ou em locais molhados. Nunca deixe crianças operarem o produto. Nunca permita que adultos operem o produto sem instrução apropriada.
h) NÃO TENTE ULTRAPASSAR O PONTO DE CONFORTO NEM FIQUE SOBRE UM SUPORTE INSTÁVEL – Mantenha sempre um bom posicionamento dos pés e equilíbro.
i) DESCONECTE (DESENGATE) O CONDUTOR DA VELA DE IGNICÃO –
Quando não estiver em uso. –
Antes de prestar manutenção, limpeza e similar. — Antes de carregar acessórios.
j) CUIDE BEM DO PRODUTO –
-Siga as instruções de manutenção dadas no manual.
-Para reduzir o risco de incêndio, não permita que grama, folhas ou lubrificante acumulem no produto.
k) GUARDE O PRODUTO EM AMBIENTE INTERNO – Quando não estiver em uso, guarde o produto em ambiente interno em um local seco e trancado, ou de outra forma in acessível a crianças.
I) NÃO TENTE CONSERTAR O PRODUTO –
-Faça com que os reparos sejam realizados por representante ou técnico qualificado.
-Somente peças de reposição idênticas devem ser usadas.
Instruções relativas ao risco de incêndio ou ferimento de pessoas.
a) Não opere o produto quando estiver descalço ou usando sandálias abertas. Use sempre sapatos de segurança e calças que cubram suas pernas.
b) Não use o produto em superfícies de pedregulho.
c) Nunca opere o produto sem visibilidade ou luz.
d) Dê partida ao motor com cuidado. Certifique-se de que todos os implementos estejam desengatados antes de tentar dar partida. Mantenha as mãos, pés e roupas longe da ferramenta de corte e peças em movimento.
e) Nunca tente fazer ajustes enquanto o motor está em funcionamento (exceto onde especificamente recomendado pelo fabricante).
f) Nunca direcione a descarga de material para observadores nem permita que haja ninguém próximo da área de operação. Tenha cuidado ao direcionar descarga para evitar invólucros de vidro, automóveis e objetos similares.
g) Fique alerto em calçadas desniveladas, buracos no terreno ou outras condições similares quando usar o produto. Empurre sempre devagar em terra dissecada.
h) Objetos presos pela ferramenta de corte podem causar lesões graves às pessoas. O gramado deve ser sempre examinado com atenção e todos os objetos devem ser removidos antes de fazer aparos.
i) Se o produto bater em um objeto estranho, siga esses passos:
1) Pare o produto.
2) Desconecte o condutor da vela de ignição.
3) Inspezione quanto a danos.
4) Conserte qualquer dano antes de reiniciar e operar o produto.
j) Desengate a ferramenta de corte quando o produto for transportado ou quando não estiver em uso.
k) Tome todas as precauções possíveis quando deixar o produto desacompanhado. Desengate os implementos e pare o motor.
I) Quando limpar, consertar ou inspecionar, certifique-se de que a ferramenta de corte e todas as partes móveis pararam. Remova a bateria ou desconecte o fio da vela de ignição, e mantenha o
fio longe da vela para que não ocorra partida não intencional.
m) Nunca opere o produto sem protetores, placas ou outros dispositivos de proteção no lugar.
n) Use somente acessórios e implementos fornecidos ou especificamente recomendados para uso com o produto.
o) Não opere o produto com uma ferramenta de corte excessivamente gasta ou danificada.
Aplicação
Este equipamento foi destinado somente para aparar os • cantos do gramado em conjunto com uma unidade motorizada aprovada. Nunca use o implemento para outro propósito. Abusar do implemento pode causar ferimentos graves.
Precauções gerais
Antes de iniciar o equipamento, leia este livreto e o manual de • instruções da unidade motorizada para se familiarizar com o manuseio do equipamento.
Não empreste o implemento a uma pessoa com pouca • experiência ou conhecimento sobre manuseio do equipamento.
Quando emprestar o implemento, anexe sempre este manual de instruções.
Não permita que crianças ou jovens com menos de 18 anos utilizem o equipamento. Mantenha-os longe do equipamento.
Manuseie o equipamento com o maior cuidado e atenção.
Nunca utilize o equipamento após consumir álcool ou drogas, ou se estiver se sentindo cansado ou doente.
Tenha em mente que o operador ou usuário é responsável por acidentes ou perigos que ocorram a outras pessoas ou suas propriedades.
Nunca tente modificar o implemento.
Siga os regulamentos de seu país sobre o manuseio do equipamento.
Mantenha os protetores no lugar e em boas condições de funcionamento.
Mantenha as lâminas afiadas.
Mantenha mãos e pés longe da área de corte.
Equipamentos de proteção pessoal
Use capacete e óculos de segurança, além de luvas de proteção • para proteger-se de fragmentos que voam ou objetos que caem.
- Use proteção auricular, como tampões de ouvido, para evitar a perda de audição.
- Use roupas e sapatos apropriados para a operação segura, tais como macacão de trabalho e sapatos resistentes e não derrapantes. Não use roupas largas ou joias. Roupas largas, joias e cabelos longos podem ficar presos nas peças rotativas.
- Quando tocar a lâmina de corte, use luvas de proteção. As lâminas de corte podem cortar gravemente mãos desnudas.
Segurança da área de trabalho
- Opere o equipamento com boa visibilidade e somente sob a luz do dia. Não opere a máquina no escuro ou com neblina.
- Dê partida e opere o motor somente ao ar livre em uma área bem ventilada. A operação em uma área confinada ou mal ventilada ode resultar em morte devido à asfixia ou envenenamento por monóxido de carbono.
- Durante a operação, nunca fique de pé sobre uma superfície instável ou escorregadia ou em um declive muito íngreme. Durante a estação fria, cuidado com gelo e neve, e sempre assegure o posicionamento firme dos pés.
Durante a operação, mantenha os observadores ou animais •
a pelo menos 15 metros de distância do equipamento. Pare o motor assim que alguém se aproximar.
Antes da operação, examine a área de trabalho quanto a pedras • ou outros objetos sólidos. Eles podem ser arremessados ou causar rebote perigoso e resultar em ferimentos graves e/ou dano à propriedade.
• AVISO: O uso deste produto pode criar poeira que contém químicos que podem causar doenças respiratórias ou outras. Alguns exemplos desses químicos são compostos encontrados em pesticidas, inseticidas, fertilizantes e herbicidas.
O risco a esta exposição varia, dependendo da frequência com que executa este tipo de trabalho. Para reduzir a exposição a estes químicos: trabalhe em uma área bem ventilada e utilize equipamento de segurança adequado, como uma máscara para pó especialmente projetada para filtrar as partículas microscópicas.
Colocação em funcionamento
Antes de montar ou ajustar o equipamento, desligue o motor e • remova a tampa da vela de ignição ou a bateria.
- Antes de manusear a lâmina de corte, use luvas de proteção.
- Antes de dar partida ao motor, inspezione o equipamento quanto a danos, parafusos/porcas frouxas ou montagem incorreta. Se a lâmina de corte estiver torta ou danificada, faça a sua substituição. Verifique todas as chaves e alavancas de controle quanto ao fácil movimento. Limpe e seque bem as empunhaduras.
- Nunca tente dar partida ao motor se o equipamento estiver danificado ou não estiver totalmente montado. Caso contrário, isso pode provocar ferimentos graves.
Ajuste o arnês de ombro e o punho para se adequar ao tamanho do corpo do operador.
- Veifique peças danificadas - Se houver protetor ou outra peça danificada, verifique cuidadosamente para determinar se poderão desempenhar a função pretendida devidamente antes de continuar a usar o implemento. Verifique o alinhamento e a ligação das peças rotativas, a instalação, se há peças quebradas ou qualquer outra condição que possa afetar o funcionamento da ferramenta. Protetores ou outras peças danificadas devem ser devidamente convertados ou trocados pelo centro de assistência técnica autorizada, a menos que indicado de forma diferente neste manual.

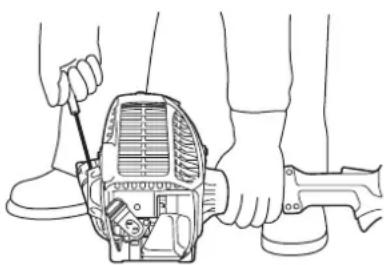

Partida do motor
- Use os equipamentos pessoais antes de dar partida ao motor.
- Dê partida ao motor pelo menos a 3 metros (10 pés) de distância do local de abastecimento.
- Antes de dar partida ao motor, certifique-se de que não há ninguém nem animal na área de trabalho.
- Quando der partida ao motor ou inserir uma bateria, mantenha a ferramenta de corte longe de seu corpo e de outro objeto, incluindo o chão. Ela pode girar quando der partida e causar ferimentos graves ou danos ao equipamento e/ou à propriedade.
- Coloque o equipamento sobre o chão firme. Mantenha um bom equilíbrio e posicionamento seguro dos pés.
- Quando puxar o manipulo de partida, segure firmemente a unidade motorizada contra o chão com sua mão esquerda. Nunca pise no eixo de acionamento da unidade motorizada.
- Siga o manual de instruções da unidade motorizada para dar partida ao motor.
- Se a ferramenta de corte girar em marcha lenta, pare o motor e ajuste para baixo a velocidade de marcha lenta.
Operação
Não altere os ajustes que governam o motor ou aumente a • velocidade do motor.
Se o produto vibrar anormalmente, pare imediatamente o • motor e verifique a causa. A vibração é geralmente um aviso de problema.
Pare o motor sempre que deixar a posição de operação; remova • a bateria ou desconecte o condutor da vela de ignição antes de desobstruir o protetor da ferramenta de corte ou quando fizer reparo, ajuste ou inspeção.
Opere o produto a partir da posição em que os protetores • bloqueiam a linha de visão para a ferramenta de corte.
Em caso de emergência, desligue imediatamente o motor. Se perceber uma condição incomum (p. ex. ruído, vibração) durante a operação, desligue o motor. Não use o equipamento até que a causa seja reconhecida e resolvida.
A ferramenta de corte continua a se mover por um curto período • depois de soltar o acionador do acelerador ou desligar o motor.
Não se apresse em fazer o contato da ferramenta de corte.
Com o motor funcionamento somente em marcha lenta, coloque • o arnês de ombro.
Durante a operação, utilize o arnês de ombro. Mantenha o equipamento firmemente no seu lado direito.
Segure a empunhadura frontal com a mão esquerda e o punho • traseiro com a mão direita, não importando se você é destro ou canhoto. Envolva seus dedos e polegares em torno das empunhaduras.
Nunca tente operar o equipamento com uma mão. A perda de • controle pode resultar em ferimentos graves ou fatais. Para reduzir o risco de ferimento, mantenha suas mãos e pés longe da ferramenta de corte.
Não tente se estender além do ponto de conforto. Mantenha-se • sempre em uma posição firme e equilibrada. Preste atenção quanto a obstáculos escondidos, tais como pedaços de tronco, raízes e valas para evitar um tombo.
Nunca trabalhe em uma escada ou árvore para evitar a perda do • controle.
Se o equipamento sofrer um impacto forte ou cair, verifique suas condições antes de continuar o trabalho. Verifique o sistema de combustível quanto a vazamento de combustível, e os controles e dispositivos de segurança quanto ao mau funcionamento. Se houver algum dano ou dúvida, solicite inspeção e reparo da assistência técnica autorizada Makita.
Não toque na caixa de engrenagens. A caixa de engrenagens • fica quente durante a operação.
Descanse para evitar a perda de controle causada pela fadiga. • Recomendamos tirar 10 a 20 minutos de descanso por hora. Quando você deixar o equipamento, mesmo por pouco tempo, • sempre desligue o motor ou remova a bateria. O equipamento desacompanhado com o motor funcionando pode ser usado por uma pessoa não autorizada e causar um acidente grave.
- Siga o manual de instruções da unidade motorizada para o uso correto da chave e alavanca de controle.
- Durante ou após a operação, não coloque o equipamento quente sobre a grama seca ou sobre materiais combustíveis.
- Se grama ou galhos ficarem presos entre a ferramenta de corte e a proteção, pare sempre o motor e remova a tampa da vela de ignição ou a bateria antes de limpar. Caso contrário, a rotação involuntária da lâmina pode causar ferimentos graves.
Se a ferramenta de corte bater em pedras ou outros objetos • duros, desligue imediatamente o motor e inspecione a ferramenta de corte.
- Verifique a ferramenta de corte com frequência durante a
operação quanto a rachaduras ou danos. Antes da inspeção, desligue o motor e aguarde até que a ferramenta de corte pare por completo. Substitua imediatamente a ferramenta de corte danificada, mesmo se só tenha rachaduras superficiais.
- Nunca faça cortes acima da altura da cintura.
Antes de iniciar a operação de corte, aguarde até a ferramenta • de corte alcançar uma velocidade constante após puxar o gatilho. - Esteja sempre certo do posicionamento de seus pés em declives.
- Ande, nunca corra.
- Use cuidado extremo quando reverter ou puxar o aparador de cantos para sua direção.
- Certifique-se de que a lâmina tenha parado antes de cruzar superfícies que não sejam grama quando transportar o aparador de cantos para e da área a ser aparada.
- Pare o motor sempre que deixar o aparador de cantos.
Ferramentas de corte
- Nunca use outras lâminas inapropriadas, incluindo correntes metálicas giratórias de várias peças e lâminas frágeis. Isso pode resultar em ferimento grave.
Use sempre a proteção adequada da ferramenta de corte para a • ferramenta de corte usada.
Vibração
- As pessoas que sofrem de má circulação e que são expostas à vibração excessiva, podem sofrer danos aos vasos sanguíneos ou ao sistema nervoso. A vibração pode causar a ocorrência dos seguintes sintomas nos dedos, mãos ou pulsos: Adormecimento, formigamento, dor, pontadas, alteração da cor da pele ou da própria pele. Se ocorrer qualquer um desses sintomas, consulte um médico!
Para reduzir o risco de “doença de branqueamento dos dedos”, • mantenha suas mãos aquecidas durante a operação e mantenha bem o equipamento e os acessórios.
Transporte
- Antes de transportar o equipamento, desligue o motor e remova a tampa da vela de ignição ou a bateria. Remover a ferramenta de corte.
- Quando transportar o equipamento, carregue-o em uma posição horizontal segurando pelo eixo. Mantenha o silencioso quente longe de seu corpo.
- Quando transportar o equipamento em um veículo, segure-o corretamente para evitar que se vire. Senão pode resultar em vazamento de combustível e danos ao equipamento e outra bagagem.
Manutenção
- Leve seu equipamento para manutenção em nossa assistência técnica, usando sempre peças de reposição genuínas. O reparo incorreto e a manutenção ruim podem encurtar a vida útil do equipamento e aumentar o risco de acidentes.
- Antes de realizar qualquer trabalho de manutenção ou reparo, ou limpar o equipamento, sempre desligue o motor e remova a tampa da vela de ignição ou bateria. Aguarde até o motor esfriar.
- Para reduzir o risco de incêndio, nunca preste serviço ao equipamento perto de fogo.
Sempre use luvas de proteção quando manusear a lâmina de corte.
- Sempre limpe poeira ou sujeira do equipamento. Nunca utilize gasolina, benzina, solvente, álcool ou algo semelhante para isso. Isso pode resultar em descoloração, deformação ou rachaduras dos componentes plásticos.
- Após cada uso, aperte todos os parafusos e porcas, exceto os parafusos de ajuste do carburador.
- Não tente qualquer manutenção ou reparo não descrito neste livreto ou no manual de instruções da unidade motorizada. Solicite tal trabalho à assistência técnica autorizada Makita.
- Use somente peças de reposição e acessórios genuínos da Makita. Usar peças ou acessórios fornecidos por terceiros pode resultar na quebra do equipamento, danos à propriedade e/ou ferimentos graves.
- Solicite à assistência técnica autorizada Makita para inspecionar e fazer a manutenção do equipamento em intervalos regulares.
Armazenamento
Antes de armazenar o equipamento, realize a limpeza total e a manutenção. Remova a tampa da vela de ignição ou bateria.
Drene o combustível depois que o motor esfriar. Remover a ferramenta de corte.
Se o tanque de combustível tiver de ser drenado, faça isso ao ar • livre.
Guarde o equipamento em um local seco e alto ou com cadeado, longe do alcance de crianças.
Não apoie o equipamento contra nada, por exemplo, contra uma - parede. Senão ele pode cair de repente e causar ferimentos.
Primeiros socorros
- Recha sempre uma caixa de primeiros socorros nas proximidades. Reponha imediatamente qualquer item tirado da caixa de primeiros socorros.
Quando pedir ajuda, dê as seguintes informações:
Local do acidente –
O que aconteceu –
Número de pessoas feridas –
Natureza do ferimento –
Seu nome –
Montagem e ajuste
AVISO:
Antes de montar ou ajustar o equipamento, desligue o motor e • remova a tampa da vela de ignição ou a bateria. Caso contrário a ferramenta de corte ou outras peças podem se mover e resultar em ferimentos graves.
Antes de manusear a lâmina de corte, use luvas de proteção.
Durante a montagem ou o ajuste, seus dedos podem entrar em contato com a lâmina de corte e isso pode causar ferimento grave.
Quando montar ou ajustar o equipamento, sempre coloque-o deitado. Montar ou ajustar o equipamento em uma posição ereta pode resultar em ferimentos graves.
- Siga os avisos e precauções no capítulo “Precauções de segurança” e no manual de instruções da unidade motorizada.
Montagem do implemento a uma unidade motorizada
-
Certifique-se de que a alavanca de travar (A) não está apertada.
-
Alinhe o pino (B) com a marca da seta (C).
-
Insira o eixo no eixo de acionamento da unidade motorizada até que o botão de liberação (D) aparecer.
-
Aperte a alavanca de travar (A) firmemente conforme mostrado.
Para remover o anexo, afrouxe a alavanca de travar, pressione o botão de travar e retire o eixo.
AVISO: Não aperte a alavanca de travar (A) sem o eixo do implemento inserido. Caso contrário, a alavanca de travar pode apertar muito a entrada do eixo de acionamento e danificá-lo.

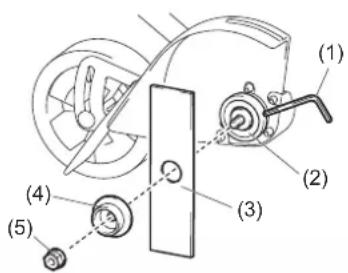

Instalação e remoção da lâmina
- Insira a chave sextavada (1) pelos orifícios. Certifique-se de que a arruela de recepção não gira.
- Segurando a chave sextavada, gire a porca (5) na direção horária usando uma chave de encaixe.
- Remova a porca e a braçadeira (4).
- Coloque as lâminas (3).
- Retorne a braçadeira e a porca.
- Segurando a chave sextavada, gire a porca na direção anti-horária para apertar a lâmina.
Para remover a lâmina, realize as etapas acima em ordem reversa.
NOTA: A porca de aperto da lâmina de corte (com arruela de pressão) se desgasta como tempo. Se aparecer qualquer desgaste ou deformação na porca, faça a sua substituição.
Operação
AVISO:
Se a ferramenta de corte se mover quando em marcha lenta, • reduza a velocidade de marcha lenta. Caso contrário você não pode parar a ferramenta de corte com a aceleração desligada e isso pode causar ferimento grave.
- Siga os avisos e precauções no capítulo “Precauções de segurança” e no manual de instruções da unidade motorizada.
Ajuste da profundidade da lâmina
-Mova a roda e ajuste a altura de acordo com a operação, depois aperte a porca.
Dicas de operação
Antes de aparar, molhe a área com água para amaciar o chão e - facilitar o aparo.
- Antes de aparar, verifique a área e remova todos os obstáculos e objetos que podem ser arremessados.
-Planeje aparar regularmente para facilitar a manutenção de um aparo bonito e para evitar passar mais de uma vez.
NOTA:
A profundidade da lâmina pode ter de ser ajustada devido a diferenças na altura entre a superfície dura e o topo da grama.
-Ajuste a profundidade da lâmina do corte para produzir um corte fino entre a calçada e a grama, usando uma profundidade
da lâmina mínima, geralmente em torno de 13 mm (1/2 pol) da lâmina dentro do chão.
Inspeção e manutenção
AVISO:
Antes de inspecionar ou montar o equipamento, desligue o • motor e remova a tampa da vela de ignição ou a bateria. Caso contrário a ferramenta de corte ou outras peças podem se mover e resultar em ferimentos graves.
Quando inspecionar ou manter o equipamento, sempre coloque-o deitado. Montar ou ajustar o equipamento em uma posição ereta pode resultar em ferimentos graves.
Siga os avisos e precauções no capítulo "Precauções de segurança" e no manual de instruções da unidade motorizada.
Afiação da ferramenta de corte
AVISO:
Não afie novamente lâminas de corte por si mesmo. Afiar de novo manualmente perde o balanceamento da lâmina de corte e pode causar vibrações e danificar o equipamento.
Solicite a afiação e o balanceamento das lâminas de corte novamente à assistência técnica autorizada Makita.
Lubrificação das peças móveis
AVISO: Siga as instruções de frequência e quantidade de graxa fornecida. Caso contrário, a lubrificação insuficiente pode danificar as peças móveis.
Caixa de engrenagens:
Aplique graxa (Shell Alvania nº 2 ou equivalente) à caixa de engrenagens (1) através do orifício (2) de colocação de graxa a cada 30 horas de operação. (Graxa genuína Makita pode ser comprada de um representante Makita.)
Aperte as cavilhas, porcas e parafusos frouxos. Verifique se há peças danificadas. Solicite a sua substituição à assistência técnica autorizada Makita.
Armazenamento
AVISO:
Siga os avisos e precauções no capítulo "Precauções de segurança" e no manual de instruções da unidade motorizada.
Quando guardar o aparador de cantos separado da unidade motorizada, coloque a capa no final do eixo.
Programa de manutenção
| Hora de operação | Antes da operação | Diariamente (10 horas) | 30 horas | Se necessário | Página correspondente | |
| Unidade inteira Inspecionar visualmente | quanto a peças danilcadas | ○ | 28 | |||
| Todos os parafusos e porcas de liacão | Aperte | ○ | 28 | |||
| Caixa de engrenagens Fornecer graxa | ○ | 28 | ||||
| Eixo de acionamento Fornecer graxa | ○ | 28 | ||||
| Lâmina de corte | Inspezione visuamente quanto a danos | ○ | ○ | 28 | ||
| Unidade motorizada Consulte o manual de instruções da unidade motorizada. | ||||||
Resolvendo problemas
| Problema Causa provável $olução | ||
| O motor não dã partida. Consulte o manual de instruções da unidade motorizada. | ||
| O motor para logo depois de dar partida. | ||
| A velocidade mêxima é limitada. | ||
| A ferramenta de corte não gira.→ Pare o motor imediatamente! | A lâmina de corte não estã apertada com Írmeza. | Aperte a lâmina de corte com Írmeza. |
| Um galho Íno foi pego entre a lâmina de corte e o protetor. | Remova o material estranho. | |
| O sistema de acionamento não funciona corretamente. | Solicite a inspeção e o reparo Í assistência técnica autorizada Makita. | |
| A unidade vibra anormalmente.→ Pare o motor imediatamente! | A lâmina de corte estã entortada, gasta ou quebrada. | Substitua a lâmina de corte por uma nova. |
| A lâmina de corte não estã apertada com Írmeza. | Aperte a lâmina de corte com Írmeza. | |
| A lâmina de corte não se encaixa na arruela de recepção. | Instale a lâmina de corte corretamente. | |
| O sistema de acionamento não funciona corretamente. | Solicite a inspeção e o reparo Í assistência técnica autorizada Makita. | |
| A ferramenta de corte não para.→ Pare o motor imediatamente! | A unidade motorizada não funciona corretamente. | Consulte o manual de instruções da unidade motorizada. |
Dados técnicos
| Modelo EE400MP | |
| Dimensões (C x L x A) mm (pol) 878 x 131 x 291 (34-1/2" x 5-1/8" x 11-1/2") | |
| Peso (não incluindo o protetor e a lâmina kg (lbs) 2,4 (5,4)) | |
| Diâmetro da lâmina de corte mm (pol) 203 (8") | |
| Relação de transmissão | 14/29 |
简体中文
(原厂指导手册)
目录
页码
目录 30
前言 30
符号 30
批准的动力装置 31
机件描述 31
安全注意事项 31
装配与调校 33
操作 34
检查与保养 34
存放 34
维护计划 35
故障排除 35
技术数据....35
