EE400MP - 割草机 MAKITA - 免费用户手册

产品类型	修边头（多功能动力头附件）
品牌	牧田
型号	EE400MP
尺寸（长 x 宽 x 高）	878 x 131 x 291 mm（34.5 x 5.1 x 11.5 英寸）
净重（不含护罩和刀片）	2.4 kg（5.4 磅）
刀片直径	203 mm（8 英寸）
传动比	14/29
认可的发动机组	EX2650LH（多功能工具），DUX60（无线多功能发动机，美国/加拿大除外）
可调节切割深度	是，通过调节旋钮（建议最小深度：13 mm）
润滑	每使用30小时给齿轮箱和驱动轴加润滑脂
推荐润滑脂类型	壳牌 Alvania 2（或同等产品）用于齿轮箱；壳牌 Alvania N 2（或同等产品）用于驱动轴
必须佩戴的防护装备	安全帽、护目镜、手套、听力保护器、防滑安全鞋
安全区域	使用时保持人畜距离15米以上
预期用途	修剪草坪边缘
刀片维护	仅由牧田授权服务中心进行重新磨锐和平衡
使用前检查	检查刀片状态、紧固件是否拧紧、有无损坏
存放	干燥、上锁的地方，远离儿童；取出电池或火花塞帽
保修	请参考发动机组手册

常见问题 - EE400MP MAKITA

如何将EE400MP头安装到发动机组上？

确保锁定杆已松开。将销与箭头对齐，将轴插入驱动轴直到解锁按钮弹出。完全拧紧锁定杆。要卸下，松开锁定杆，按下按钮并拉出轴。

如何安装切割刀片？

关闭发动机并取出电池或火花塞帽。戴上手套。转动支撑垫圈，使其孔与壳体孔对齐，插入六角扳手。放置刀片，然后放置固定件和螺母。握住六角扳手，用套筒扳手逆时针拧紧螺母。

如何调节切割深度？

松开轮上的螺母，转动轮子根据需要调整高度（建议最小深度约13 mm），然后重新拧紧螺母。切割前给区域浇水以方便修剪。

如何给齿轮箱加润滑脂？

每使用30小时，通过齿轮箱的润滑孔加注壳牌 Alvania 2（或同等产品）润滑脂。牧田润滑脂可从经销商处购买。

如果刀片异常振动怎么办？

立即停止发动机。检查刀片是否弯曲、磨损或断裂，是否正确紧固，以及是否正确放置在支撑垫圈上。必要时更换刀片。如果问题持续，请联系牧田授权服务中心。

我应该穿戴哪些防护装备？

佩戴安全帽、护目镜、手套、听力保护器（防噪音耳罩）、防滑安全鞋和遮腿长裤。避免宽松衣物和首饰。

我可以使用未认可的刀片吗？

不可以，仅使用牧田提供或推荐的刀片。使用不当的刀片（如多链旋转金属刀片或甩刀）可能导致严重伤害。

如何存放修边头？

存放前清洁并保养设备。取出电池或火花塞帽，排空燃油（如适用）并取下刀片。存放在干燥、上锁、儿童接触不到的地方。如果头与发动机组分离，在轴端放置盖子。

发动机无法启动怎么办？

查阅发动机组使用说明书。检查电源（电池或燃油）、连接，并按照描述启动步骤操作。如果问题持续，请联系牧田授权服务中心。

我应该多久保养一次设备？

每次使用前，目视检查设备状况和紧固件是否拧紧。每天（10小时）检查刀片并拧紧螺母。每30小时给齿轮箱和驱动轴加润滑脂。及时更换磨损或损坏的部件。

用户手册 EE400MP MAKITA

使用前请阅读本手册及动力装置的指导手册。违反这些警告和指示可能导致严重或致命的人身伤害。

警告：

使用前，請閱讀本手冊與動力裝置的說明手冊。若未遵循警告事項與說明，可能會導致嚴重或致命傷害。

경고:

感谢您购买牧田（MAKITA）草坪修边头。该修边头设计用于安装在本指导手册中所提及的牧田动力装置上。

使用前请阅读本手册及动力装置的指导手册。这些内容有助您最合理地利用牧田草坪修边头。

符号

修边头和本指导手册使用了以下符号。请理解这些符号的定义。

要万分小心谨慎。

请阅读操作手册。

保持工作区域无人

佩戴护眼、护耳装置。

请戴好防护手套。

穿上结实的有防滑底的靴子。建议穿有钢头的安全靴。

禁止！

急救

批准的动力装置

本修边头仅批准用于以下动力装置：

EX2650LH 多功能汽油机

BUX360、BUX361、BUX362、UX360D、UX361D、UX362D

充电式多功能动力机

仅适用于除美国和加拿大以外的国家：

DUX60 充电式多功能动力机

警告：

严禁将本修边头用于非批准的动力装置。非批准的组合可能导致严重受伤。

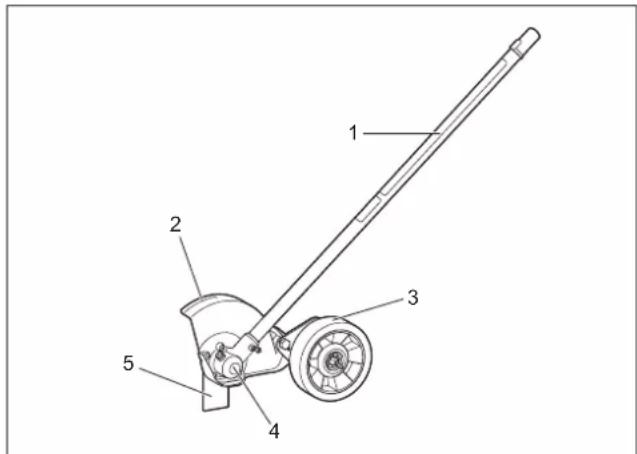

机件描述

请阅读本手册及动力装置指导手册中的所有安全警告和所有操作指示。违反这些警告和指示可能导致触电、火灾和/或严重的人身伤害事故。

请妥善保存所有的警告和操作指示以备日后参考。

警告和注意事项中的“草坪修边机”和“设备”一词是指修边头与动力装置的组合。

警告和注意事项中的“电机”一词是指动力装置的发动机或电动机。

重要安全指导

危险 - 使用修边头时，遵守基本注意事项，包括以下内容：

a) 阅读并遵守所有指导 - 仔细阅读指导手册。彻底熟悉设备的控制和正确使用方法。了解如何停止机器并快速断开控制器。
b) 正确着装－戴上安全防护镜。请勿穿戴宽松的衣服或佩戴首饰。它们可能会被移动的零件卡住。建议使用牢固的手套和安全靴。
c) 保持警惕 - 注意你正在做的事 - 使用常识。疲劳或受酒精或药物影响时不得操作产品。
d) 注意 - 为减少火灾风险，安全更换汽油盖。
e) 危险 - 旋转刀具 -

刀片旋转时保持双手握住把手。

保持双脚远离切割区域。

电机运行或刀具移动时，请勿尝试取下切割材料或握住 - 要切割的材料。

从刀具清除塞住的材料时，确保断开火花塞的连接。

注意 - 关闭后刀具滑动。 -

f) 保持操作区域清洁 - 保持操作区域无人、特别是小孩和宠物。
g) 正确使用修边头 - 仅用于灌木、作物、操作指导中所述类似物的修边。请勿滥用本产品。不得在湿气重或潮湿的场所使用产品。禁止儿童操作本产品。禁止成人在未经正确指导的情况下操作本产品。
h) 请勿过度伸张或站立在不稳定的支撑上 - 时刻保持良好站立和平衡。
i) 断开火花塞头连接（拔出） - 未使用时。 -

维修、清洁和类似操作前。

更换附件配件前。

j) 小心维护产品 -

遵守手册给出的维护指导。

为减少火灾危险，请勿允许在产品上积聚过多的草、树叶或油脂。

k) 室内存储产品 - 未使用时，在室内干燥上锁或其他儿童不能接触的地方存放产品。

1) 请勿尝试修理产品

修理须由有资质的经销商或修理人士进行。

务必仅使用相同的更换零件。

关于火灾或人员受伤危险的指导

a) 请勿赤脚或穿着露址凉鞋操作产品。总是穿着安全靴、长裤或能盖住腿的便裤。
b) 请勿在砂石表面上使用本产品。
c) 能见度或光线差时禁止操作本产品。
d) 小心起动电机。起动前，确保所有附件已经脱离。保持手、脚和衣服远离刀具和移动零件。
e) 电机运行时禁止进入任何调节（制造商专门建议的除外）。
f) 禁止朝旁观者直接排料，禁止允许任何人在操作区域附近。指导排料时请小心使用，避免玻璃附件、汽车和类似物体。
g) 使用产品时保持警惕，注意路面不平、孔洞或类似情况。在不平的地面上时总是慢推。
h) 刀具击打到物体可导致严重的人员受伤。修边前，务必仔细检查草坪并清除所有物体。
i) 如果产品击打到异物，请遵循以下步骤：

1)停止产品。
2) 断开火花塞接头连接。
3) 检查损坏情况。
4)重启和操作本产品前先修理损坏。

j）运输或未使用本产品时，拆下刀具。
k) 产品无人值守时，交代所有可能的注意事项。拆下附件，停止电机。
1) 清洁、修理或检查时，确保刀具和所有移动零件已经停止。拆下电池，或断开火花塞接线，保持接线远离火花塞，防止出现意外起动。
m) 护板、板子或其他防护装置未就位时，禁止操作本产品。
n) 仅使用专门推荐用于本产品的配件和附件。
o) 不要操作刀具已受损或过度磨损的产品。

设计用途

- 该设备仅限结合批准的动力装置用于修剪草坪。不得将修边头作其它用途。滥用修边头可能会造成严重受伤。

一般防范措施

• 在启动设备前，请先阅读本手册以及动力装置的指导手册，来熟悉设备的操作。
• 切勿将修边头借给对设备的操作经验不足或不了解的人员使用。
• 如果出借修边头，务必附上本指导手册。
• 禁止儿童或未满 18 岁的青少年使用设备。应让他们远离设备。
• 应非常小心谨慎地操作设备。
• 切勿在酒后或服用药物后，或在感觉疲劳或身体不适时使用设备。

请牢记操作人员或使用人员将对他人或其财产发生的意外·事故或危险负责。

不得改装修边头。

遵循所在国家的设备使用规定。

保持护板就位，功能正常。

保持刀片锋利。

保持手、脚远离切割区域。

个人防护装备

配戴安全帽、护目镜和防护手套，以防您受到飞溅的碎屑或坠落物体的伤害。

穿戴适当的衣服和鞋子以确保安全作业，譬如穿上工作服和结实、防滑的鞋子。请勿穿戴宽松的衣服或佩戴首饰。

宽松的衣服、首饰或长头发可能会被卷入移动机件中

触碰刀片时，应戴上防护手套。刀片会严重割伤裸露的双手。

工作区域安全

只能在能见度良好、阳光充足的情况下操作修边头。切勿·在黑暗或大雾的时候操作修边头。

只能在户外通风良好的区域操作发动机。在狭小封闭或通·风欠佳的区域操作可能会因窒息或一氧化碳中毒而导致死亡。

- 不得站在不平稳或易滑的表面或陡峭的坡上作业。在寒冷季节里作业时应小心冰雪，务必站稳。

作业期间旁观人员或动物至少应距修边头 15 米远。一旦·有人靠近，应立即停止电机。

作业前应检查工作区域有无石头或其它坚固的物体。它们可能会被弹起，引起危险的回转，导致严重受伤和/或财产损坏。

- 警告：使用本产品可引起含有化学物的灰尘，这些化学物可能引起呼吸或其他疾病。

在这些化学物的某些样本中发现了农药、杀虫剂、化肥和除草剂。

根据您进行该类型工作的频率，您面临这些暴露的危险也各异。要减少曝露于这些化学物的风险：在通风良好的区域作业，配戴批准的安全设备，例如专门用来过滤微粒的防尘面罩。

投入操作

在装配或调校设备前，应关闭电机，取下火花塞帽或电池·套管。

搬运刀片前，应戴上防护手套。

启动电机前，请检查设备有无损坏、松动的螺丝/螺母或装配不当的地方。如果刀片弯曲或损坏，应予以更换。检查所有控制杆和开关是否便于操作。清洁和干燥手柄。

切勿在设备损坏或尚未装配妥当时启动电机，否则可能导致严重受伤。

根据操作人员的体格调整肩带和把手。

检查损坏的零件 - 在进一步使用本修边头前，应先仔细检查护板或其它零件是否受损，确保能正常操作并发挥其既定功能。检查转动零件有无对准、是否卡住、零件有无断裂、固定件以及其它任何可能影响作业的情况。损坏的护板或其它零件应由授权的维修中心进行适当的维修或更换，除非本指导手册中另有规定。

启动电机

启动电机前配戴好个人装备。

启动发电机的地方应至少距离加油点 3 米（10 英尺）·远。

在启动电机前，确保工作区域没有人或动物。

在启动发动机或装入电池套管时，保持刀具和导向杆不靠近您和其它物体（包括地面）。起动时，它可能会旋转，造成受伤或损坏设备和/或财产损失。

应将本设备放在坚实的地面上。保持设备平衡和放稳。

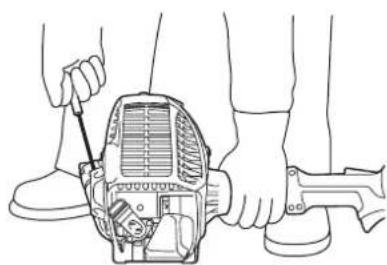

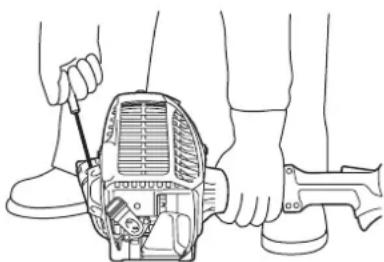

在拉动启动器按钮时，应用左手朝地面仅紧紧按住动力装置。切勿踩在动力装置的驱动轴上。

如果刀具怠速时移动，请停止发动机并调慢怠速速度。

操作

- 请勿更改发动机调速器的设置或让发动机超速。

如果产品振动异常，立即停止电机并检查原因。振动通常是故障的警告信号。

- 任何时候离开操作位置时都要停止电机；清理刀具护板前或修理、调节或检查前，断开火花塞插头的连接。

从护板挡住刀具视线的位置操作产品。

万一发生紧急情况，应立即关闭电机。

如果您在操作过程中察觉到异常状况（如噪声、震动等）。应关闭电机。在找出并解决原因后方可继续使用设备。

释放油门扳机或关闭电机后刀具会继续移动一下，请不要急于接触刀具。

在发动机怠速运行时连接肩带。

操作期间应使用肩带。应保持设备稳固地位于您的右侧。

不论您是惯用左手还是右手，均应用左手握住前面的手柄，用右手握住后面的把手。用拇指和其它手指握住手柄。

切勿单手操作设备。如果失控，会导致严重或致命的伤害。要降低受伤的风险，手脚应远离刀具。

切勿过度伸张。务必站稳并始终保持平衡。观察有无隐蔽的障碍物如树桩、树根和沟槽，以免被绊倒。

不得在梯子或树上作业以免失去控制。

如果设备受到大力撞击或掉地，应检查其状况后再继续作业。检查燃油系统有无漏油，检查控制和安全设备有无故障。如有任何损坏或存疑，可请求牧田授权服务中心进行检查和维修。

切勿触摸齿轮箱。齿轮箱在操作期间会变热。

务必休息一会以防因疲劳引起机器失控。建议您每小时休息10到20分钟。

即使是离开设备一会儿，也务必关闭发动机或取下电池套筒。未经授权的人员可能会使用发动机尚在运转却无人看管的设备而造成严重事故。

请依照动力装置的指导手册正确使用控制杆和开关。

在操作时或操作后，不要将高温的设备放到干燥的玻璃或易燃材料上。

如果草或树枝卡在了刀具和护板之间，清洁前总是先停止。发动机并取出火花塞帽或电池套管。否则，刀片意外旋转可能引起严重受伤。

如果刀具碰到石块或其他坚硬物体，应立即关闭电机并检查刀具。

操作时经常检查刀具的裂纹或损坏情况。检查前，先关闭·电机并等待刀具完全停止。立即更换损坏的刀具，即使只有表面裂纹。

切勿在高出腰部的位置进行切割。

开始切割操作前，等待刀具在扣动扳机后达到一个恒定的·速度。

斜坡时，务必注意您的脚。

步行，禁止跑动。

转向或将草坪修边机朝自己拉时请特别小心。

穿过不是草的表面、运输草坪修边机到要修边的区域和从该区域运输修边头时确保刀片已经停止。

任何时候离开草坪修边机时都要停止发动机。

刀具

严禁使用不适当的刀片，包括金属多片旋转链和甩刀片。这可能导致严重受伤。

使用刀具时，务必已正确安装了刀具护板。

振动

血液循环功能较差的人员暴露于过大的振动可能导致血管或神经系统受伤。振动可能导致手指、手或手腕出现下列症状：“懈怠”

（麻木）、麻刺感、疼痛、刺痛感，皮肤颜色或皮肤改变。如果发生这些症状之一，请就医！

为减少“白指症”的风险，请在操作和良好维护设备及附件时保持手的温暖。

运输

在运送设备前，应关闭电机，取下火花塞帽或电池套管。拆下刀具。

在运输设备时，应握住轴以使其位于水平位置。高温的消音器应远离您的身体。

将设备放入交通工具中运输时，应进行适当的固定以免翻倒。否则会发生燃油溢出，从而损坏设备及其它物品。

维护

您的设备应由我们的授权服务中心进行维修，总是仅原厂·更换部件。不正确的修理和低质量的维护将缩短设备寿命并增加意外事故风险。

在维护、修理或清洁设备前，始终应关闭电机，取下火花·塞帽或电池套筒。应等待直至电机冷却。

为降低火灾风险，不得在火源附近维护设备。

在操作刀片时，应全程戴好防护手套。

务必清除设备上的灰尘与污物。不得使用汽油、苯、稀释剂、酒精或其它类似产品进行清洁。否则可能导致塑料部件褪色、变形或破裂。

每次使用后，拧紧所有螺丝螺母（化油器调校螺丝除外）。

切勿尝试进行本手册或动力装置指导手册中未说明的维护或修理作业。可请求牧田授权服务中心进行此类作业。

只能使用牧田公司的原装备件和配件。使用第三方提供的·机件或配件可能导致设备故障、财产损坏和/或严重受伤。

请求牧田授权服务中心定期检查和维护设备。

存放

在存放设备前应进行彻底的清洁维护。取下火花塞帽或电池套筒。发动机变冷后，排空燃油。拆下刀具。

如果燃油箱必须排放，在室外进行。

将设备存放在干燥的、儿童触碰不到的高处或锁好的位置。

切勿将本机靠在墙壁等物体上，否则可能会突然掉地而造成受伤。

急救

- 第30在近处准备好急救包。应立即更换从急救包中取出的物品。

请在求助时提供以下信息：·

事故地点－

发生了什么事故

受伤人数 -

受伤的性质

姓名

装配与调校

警告：

在装配或调校设备前，应关闭电机，取下火花塞帽或电池·套管。否则刀具或其它机件可能移动而导致严重受伤。

搬运刀片前，应戴上防护手套。装配或调校时，手指可能会接触刀片，可能会招致严重受伤。

在装配或调校本机前，务必将机器放倒。在直立位置装配或调校本机可能导致严重受伤。

遵守“安全注意事项”一章以及动力装置指导手册中的警告和注意事项。

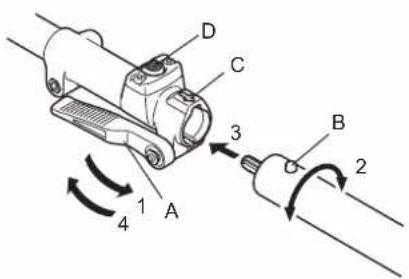

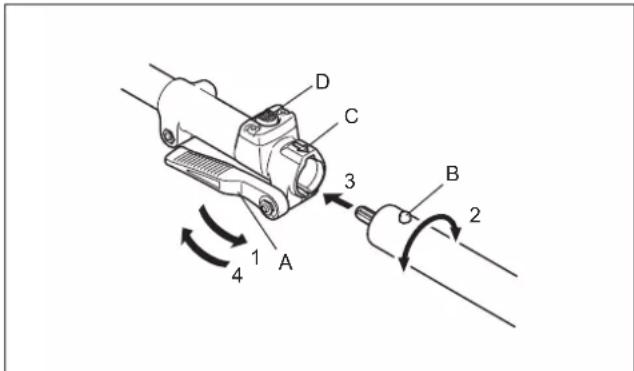

在动力装置上安装修边头

D C 3 B 2 1 A 4

要将修边头安装在动力装置上，请执行以下步骤。

1. 确保锁杆 (A) 没有拧紧。

2. 将销子 (B) 对准箭头标记 (C)。

将轴插入动力装置的驱动轴中，直至释放按钮 3.

1. 拧紧锁杆 (A)，如图所示。

要拆下修边头，请松开锁杆，按下锁定按钮并缩回轴。

注意：修边头的轴没有插入时，请勿拧紧锁杆(A)。否则锁杆可能过度拧紧驱动轴的入口，造成损坏。

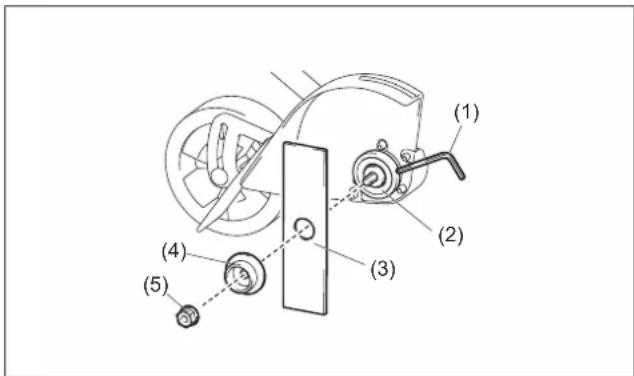

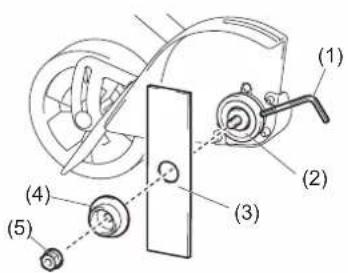

安装和拆除刀片

(1) (2) (3) (4) (5)

1. 转动接收垫圈(2)，让接收垫圈上的孔与齿轮箱上的孔对齐。

将六角扳手（1）穿过孔。确保接收垫圈没有转动。2. 握住六角扳手，使用套筒扳手顺时针转动螺母（5）。3. 拆下螺母和夹子（4）。4.

放上刀片(3)。5.

重新拧上夹子和螺母。6.

握住六角扳手，逆时针转动螺母以固定刀片。7. 如要拆下刀片，按相反顺序执行以上步骤。

注：刀片固定螺母（带弹簧垫圈）由于时间长而磨损。如果螺母有任何磨损或变形，请更换螺母。

操作

警告：

如果刀具在怠速时移动，请调慢发动机怠速速度。否则不能通过关闭油门来停止刀具，可能导致严重受伤。 遵守“安全注意事项”一章以及动力装置指导手册中的警告和注意事项。

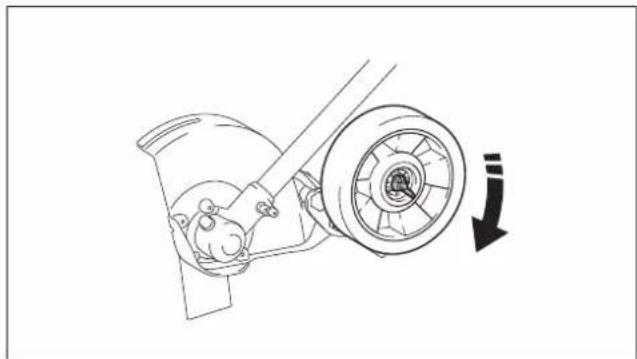

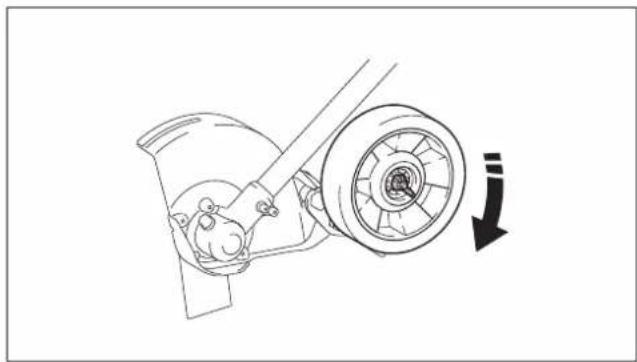

调节刀片深度

移动轮子并根据运行情况调节高度，然后拧紧螺母。

操作技巧

修边前，用水浇该区域，让地面变软，方便修边。－ 修边前，检查该区域，除去所有障碍和可能弹起的物体。－ 定期修边将保持整齐变得容易，避免工作量过大。－

注：

因为硬质表面和草顶间高度的不同，可能需要调节刀片深度。

调节刀片的切割深度，使用最小刀片深度实现人行道和草之间的精细切割，通常用约 13 mm (1/2" ) 的刀片切割。

检查与保养

警告：

在检查或维修本机前，应关闭电机，取下火花塞帽或电池·套管。否则刀具或其它机件可能移动而导致严重受伤。 在检查或维护本机前，务必将机器放倒。在直立位置装配或调校本机可能导致严重受伤。 遵守“安全注意事项”一章以及动力装置指导手册中的警告和注意事项。

重磨刀具

警告：

请勿自行重磨刀片。手动重磨会导致刀片失衡，可能引起震动，损坏设备。

可要求牧田授权维修中心重磨和重新平衡变钝的刀片。

润滑移动机件

注意：遵守补充润滑油的频率或用量指示。否则润滑不充分会导致移动机件损坏。

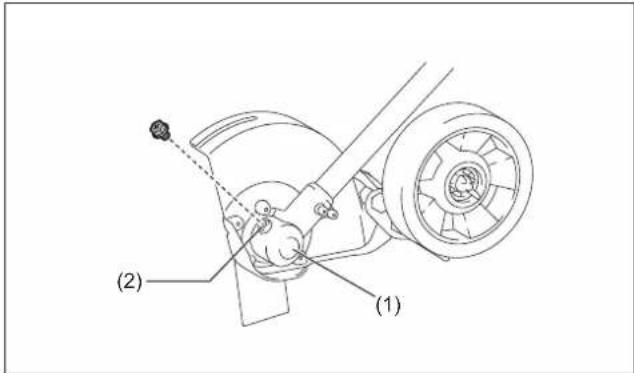

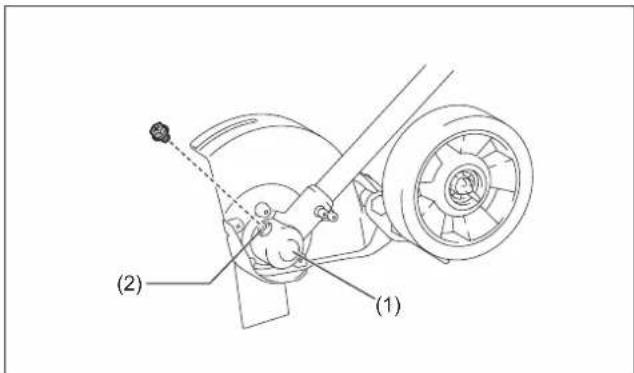

齿轮箱：

每操作 30 小时通过注油孔 (2) 向齿轮箱 (1) 补充润滑油 (Shell Alvania 2 或同等的油)。（可从当地牧田经销商处购买牧田的原厂润滑油。）

(2) (1)

驱动轴：

每操作 30 个小时上一次润滑油（Shell Alvania No.2 或同等润滑油）。

检查受损机件。可请求牧田授权服务中心更换受损机件。

存放

遵守“安全注意事项”一章以及动力装置指导手册中的警告和注意事项。

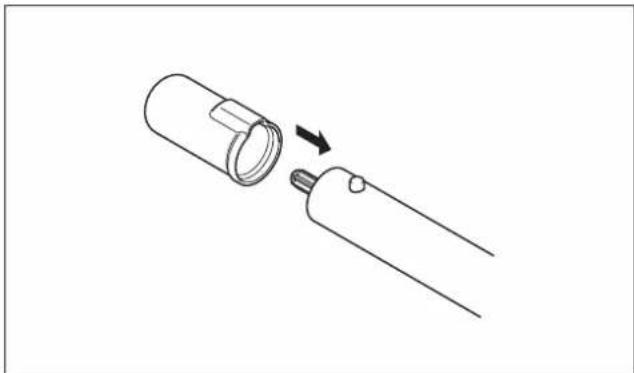

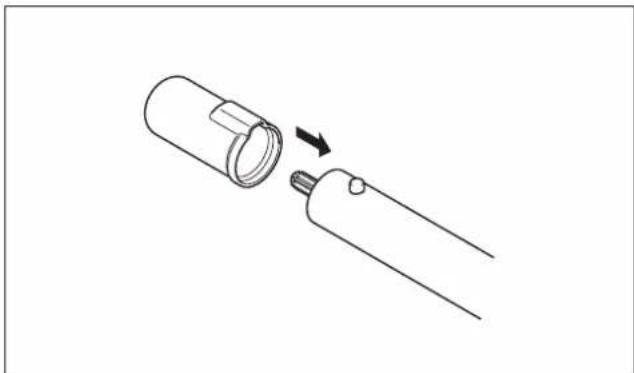

分开存放草坪修边头和动力装置时，应将罩盖放在轴的末端。

维护计划

操作小时 操作之前			每日(10 小时)	30 小时 视	需要 对应页面	面
整机 目视检查受损机件		○				34
所有固定螺丝和螺母拧紧		○				34
齿轮箱 补充润滑油				○		34
驱动轴 补充润滑油				○		34
刀片 目视检查有无损坏		○	○			34
动力装置 参考动力装置的指导手册

故障排除

问题 可能原因 解决方法
发动机没有启动。参考动力装置的指导手册。
发动机启动后马上停止。
最大速度受到限制。
刀具没有旋转。→马上停止电机!	刀片没有拧紧。拧紧刀片。
	有小树枝卡在了刀片和保护装置之间。清除异物。
	驱动系统不能正常工作。请求牧田授权服务中心进行检查或维修。
机器振动有异常。→马上停止电机!	刀片弯曲、磨损或损坏。更换新刀片。
	刀片没有拧紧。拧紧刀片。
	刀片没有装入接收垫圈上。正确安装刀片。
	驱动系统不能正常工作。请求牧田授权服务中心进行检查或维修。
刀具没有停止。→马上停止电机!	动力装置没有正常工作。参考动力装置的指导手册。

技术数据

型号 EE400MP
尺寸(长×宽×高) mm (inch)	878 x 131 x 291 (34-1/2" x 5-1/8" x 11-1/2")
净重(不包括保护装置和刀片) kg (lbs)	2.4 (5.4)
切割刀片直径 mm (inch)	203 (8")
齿轮比	14/29

繁體中文

(原始操作手册)

目錄

頁次

目錄....36

前言....36

符號 36

核准的動力裝置....37

零件說明....37

安全注意事項....37

組裝與調整....39

操作....40

檢查及保養....40

貯藏....40

保養週期....41

故障排除....41

技術資料....41

前言

非常感謝您購買Makita草坪修邊器。本組件將安裝於本說明手冊內提及的動力裝置上。

使用前，請閱讀本手冊與動力裝置的說明手冊。這些手冊將協助您使用Makita草坪修邊器，並徹底發揮其性能。

符號

在組件上與本操作手冊中使用下列符號。請務必了解這些定義。

請特別注意小心。

閱讀說明手冊。

請淨空工作區域內的人員

請佩戴眼部及耳部護具。

戴上防護手套。

請穿上堅固的防滑鞋。建議使用護趾鋼頭安全鞋。

禁止事項！

急救

核准的動力裝置

此組件只能准許使用下列動力裝置：

EX2650LH 引擎式多功能動力機

BUX360、BUX361、BUX362、UX360D、UX361D、UX362D

充電式多功能動力機

僅適用於美國和加拿大以外的國家/地區：

DUX60 充電式多功能動力機

警告：

此組件切勿使用於非核准的動力裝置。未經核准的組合可能造成嚴重的傷害。

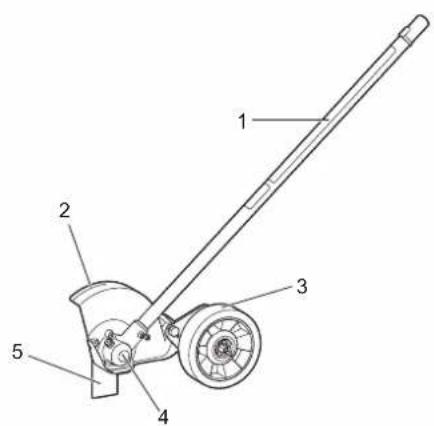

零件說明

請閱讀本手冊內的所有安全警告事項與說明，以及動力裝置的說明手冊。若未遵循警告事項與說明，可能會導致觸電、火災及/或嚴重受傷。

請保留所有警告與說明資訊，以供日後參考之用。

警告與注意事項中的「草坪修邊器」與「設備」指的是組件與動力裝置的組合。

警告與注意事項中的「馬達」指的是動力裝置的引擎或電氣馬達。

重要安全說明

危險—使用草坪修邊器時，請遵守基本注意事項，包括以下幾點：

a) 請閱讀並遵守所有說明。請詳閱說明手冊。務必徹底熟悉所有的控制並正確的使用設備。瞭解如何停止裝置並快速解除控制。
b) 穿著合適防護衣物 穿戴安全眼鏡或護目鏡。請勿穿戴寬鬆的衣服或佩戴首飾，以免被活動零件勾住。建議使用堅韌的手套與安全鞋。
c) 注意安全—注意所做的工作—用常識判斷。請勿在身體疲憊或飲酒或吃藥後操作本產品。
d）注意—為減少火災危險，請確實裝回油箱蓋。
e) 危險 旋轉刀具

刀片旋轉時，雙手請緊握把手。

請讓雙腳遠離修邊區域。

馬達運轉或刀具移動時，請勿試圖搬開修剪的材料或或握著要－修剪的材料。

從刀具清除卡住的材料時，請確定火星塞已拆下。－注意 關閉後刀具仍會慣性移動。－

f) 請保持操作區域淨空—操作區域內應清空所有人員，尤其是幼兒和寵物。
g) 正確使用草坪修邊器一僅可修剪操作說明中所述的灌木、野草種類及相似的植物。請勿濫用本產品。請勿在雨中或潮溼的地點使用本產品。切勿讓兒童操作本產品。切勿讓無正確說明的成人操作本產品。
h) 請勿伸得太遠或站在不穩的支撐平台上一請隨著站穩並保持平衡。
i) 拆下（拔下）火星塞導線一

未使用時。

進行維修、清潔及相似動作之前。

更换配件之前。

j) 請小心保養本產品一

請遵守手冊中的保養說明。

為了減少火災危險，請勿讓本產品聚積過多雜草、樹葉或黃油。

k）將本產品存放於室內未使用時，請將產品存放於室內上鎖的乾燥之處，或是兒童無法拿取之處。
1）請勿試圖維修本產品

請由合格的經銷商或維修人員進行維修。

請注意，僅能使用相同的更換零件。

火災或受傷危險的相關說明

a) 請勿赤腳或穿著拖鞋操作本產品。務必穿著安全鞋、長褲或可覆蓋住雙腿的寬鬆長褲。
b) 請勿在鋪滿碎石的表面上使用本產品。
c) 切勿在能見度不佳或昏暗的場所使用本產品。
d) 請謹慎起動馬達。嘗試起動前，請確定所有組件皆已解開。雙手、雙腳及衣物應遠離刀具及活動零件。
e）切勿試圖在馬達運轉時進行任何調整（除非製造商具體建議）。
f) 切勿讓修剪的材料噴到旁人，或讓任何人靠近操作區域。請謹慎導引噴出的方向，以避開玻璃罩、汽車及相似物體。
g) 使用本產品時，請注意不平整的人行道、地面上的孔洞或相似的條件。在崎嶇的路上，務必慢慢推行。
h) 被刀具打到的物體可能會導致人員身受重傷。在修邊前，務必謹慎檢查草坪並清除所有物體。
i）若本產品打到異物，請遵守以下步驟：

1) 停止本產品。
2) 拆下火星塞導線。
3) 檢查是否有損壞

4)請在重新啟動與操作本產品之前維修任何損壞。

j）運送或未使用本產品時，請解開刀具。
k）離開本產品，而無人看管時，請採取所有可能的預防措施。解開組件並停止馬達。
1) 在清潔、維修或檢查時，請確定刀具及所有活動零件皆已停止。請拆下電池，或拆下火星塞導線，並讓導線遠離火星塞，以免不慎起動。
m) 切勿在護具、護板或其他防護裝置未妥善定位的情況下操作本產品。
n) 僅可使用隨附的配件及組件，或特別推薦搭配本產品使用的配件及組件。
o）切勿使用損壞或過度磨損的刀具來操作本產品。

用途

· 本設備僅可結合核准的動力裝置進行草坪修邊之用，切勿將組件作為其他用途之用。濫用組件可能會造成嚴重傷害。

一般注意事項

· 起動設備之前，請閱讀本手冊與動力裝置的說明手冊，以熟悉處理設備的方式。
· 請勿將本組件借予經驗不足或未充分理解設備處理方式的人員使用。
· 借出本組件時，請務必附上本說明手冊。
· 請勿讓兒童或18歲以下的青少年使用設備。請避免此年齡層的人員接近設備。
· 請務必謹慎小心使用設備。

絕不可在飲酒及服藥後、感到疲勞或生病時使用設備。

切記操作人員或使用者須對他人或其財產發生的意外事故或危險負責。

切勿嘗試改裝組件。

請確實遵照貴國法規處理設備。

請依工作順序，將護具妥善定位。

請保持刀片鋒利

請讓雙手與雙腳遠離修邊區域。

個人防護裝備

請戴上安全防護頭盔、護目鏡及防護手套，以保護自己不被飛出的碎屑或掉落的物體砸到。

請戴上如耳罩等的耳部防護具，避免聽力受損。

請穿上可安全操作的合適衣物與鞋子，例如工作服及堅固的防滑鞋。請勿穿戴寬鬆的衣服或佩戴首飾。鬆垮的衣物、首飾或長髮會被捲入活動零件。

接觸刀片時，請佩戴防護手套。刀片會嚴重割傷無任何防護措施的手。

工作區域安全

僅可在能見度良好與日光照明的條件下操作割草刀刃。請勿在黑暗或霧中操作割草刀刃。

僅可在通風良好的室外起動與操作引擎。於侷限空間或通風不良的區域內操作，會窒息或一氧化碳中毒而導致死亡。

操作時，切勿站在不穩固或溼滑表面，或是陡峭斜坡上。在寒冷季節中請注意冰雪，並務必確保已確實站穩。

操作時，旁觀者或動物至少應距離設備15公尺。一有人靠近時，請立即停止馬達。

操作前，請檢查工作區域內是否有石頭或其他硬物。石頭或其他硬物會被拋起，或是造成危險反彈，進而使人員嚴重受傷及/或財產損失。

警告：使用本產品時產生的粉塵，包含可能造成呼吸或其他疾病的化學物質。

部分化學物質包括在殺蟲劑、肥料及除草劑內所含的化學物質。暴露於這些物質下所產生的風險，視您進行此類型工作的時間頻率而有所不同。為減少暴露於上述化學物質的時間：於通風良好之處工作，並在工作時穿戴經核准的安全裝備，例如專為過濾微粒設計的防塵面罩。

開始操作

組裝或調整設備之前，請關閉馬達並卸下火星塞蓋或電池盒。處理刀片前，請佩戴防護手套。

起動馬達之前，請檢查設備是否損壞、螺絲/螺帽是否鬆動，或是，否組裝不當。若刀片彎曲或損壞，請進行更換。檢查所有控制桿及開關是否易於作動。清潔並使把手確實乾燥。

若設備損壞或未完全組裝完成，切勿嘗試起動馬達。否則可能會使人員嚴重受傷。

依據操作人員的身體尺寸，調整肩背帶與手柄。

檢查損壞的零件一再次使用組件前，應仔細檢查護具或其他零件，以判斷其是否能正常操作及執行功能。檢查活動零件是否有對準、是否卡住，零件是否有破損、安裝情況，以及其他可能會影響操作的情況。除手冊另有說明外，否則應由授權服務中心維修或更換損壞的護具或其他零件。

起動馬達

請在起動馬達前穿上個人防護裝備。

至少距離加油位置 3公尺（10呎）遠後再起動引擎。

起動馬達前，請確定工作區域內沒有任何人或動物。

起動引擎或插入電池盒前，請確定刀具避開您的身體與其他物體，包括地面。發動引擎時，可能因旋轉而造成設備及/或財產損壞。

請將設備放置於穩固的地面上。保持良好的平衡並確實站穩。

拉動手拉式起動器時，請靠住地面用左手確實握著動力裝置。切勿踏在動力裝置的傳動軸上。

若刀具怠速旋轉，請停止引擎並向下調整怠速。

操作

· 請勿變更引擎調速器設定或使引擎超速運轉。

若本產品異常震動，請立即停止馬達並檢查原因。震動通常是警告，有問題發生。

每次離開操作位置時，請停止馬達；請在清除刀具護具聚積的雜物。之前，或在進行維修、調整或檢查時，拆下電池或火星塞導線。

· 請從護具會擋住刀具視線的位置操作本產品。

發生緊急情況時，請立即關閉馬達。

若您覺得情況不對（例如噪音、震動），請關閉馬達。在確認並解決原因之前，請勿貿然使用設備。

在放開油門扳機或關閉馬達後，刀具仍會持續旋轉一段時間。請勿·勿促碰觸刀具。

在引擎怠速運轉時，請穿上肩背帶。

· 操作時，請使用肩背帶。請固定在右側操作設備。

無論您是左撇子或右撇子，請用左手握著前把手，然後用右手握著後手柄。請用手指與拇指握著把手周圍之處。

切勿嘗試單手操作設備。失控時，可能會導致人員嚴重受傷或致命。為降低受傷危險，請讓自己的手腳遠離刀具。

請勿伸展過長。隨時保持適當的立足點與平衡。請注意隱蔽的障礙物，例如樹樁、樹根及下水溝，以免絆倒。

· 切勿爬上梯子或樹上工作，以免失控。

若設備受到重重撞擊或落地，請在繼續工作之前檢查設備狀況。檢查燃油系統是否漏油，以及控制與安全裝置是否故障。若有任何損壞或懷疑，請洽詢Makita授權的服務中心進行檢驗與維修。

請勿碰觸變速器殼。變速器殼會在操作時變得非常燙。

請休息一會兒，避免應疲勞而導致失控。我們建議您每一小時休息·10至20分鐘。

離開設備時，即便是短時間離開，請務必關閉引擎或卸下電池盒。無人照顧設備而讓引擎獨自運轉時，可能會被無授權的人員使用，並導致嚴重的意外事故。

請遵循動力裝置的說明手冊，以確保正確的使用控制桿與開關。操作時或操作後，請勿將高溫的設備放在乾草或可燃材料上。若刀具與防護具之間卡到雜草或樹枝，請務必在清潔之前停止馬達，並卸下火星塞蓋或電池盒。否則刀片意外旋轉可能導致人員身受重傷。

若刀具打到石子或其他堅硬物體，請立即關閉引擎並檢查刀具。請在操作時經常檢查刀具，查看是否出現裂開或損壞。檢查之前，請關閉馬達，稍後刀具完全停止為止。即使是表面裂開，也請立即更換受損的刀具。

請勿在腰部以上除草。

開始除草之前，請在扣引扳機後，等到刀具達到定速為止。

請務必在斜坡上雙腳站穩。

請慢步行走，切勿奔跑。

反方向或朝著自己拉草坪修邊器時，請謹慎小心。

請確定在橫越草皮以外的表面時，以及將草坪修邊器來回帶到要修·邊的區域時，刀片已停止轉動。

每當不使用草坪修邊器時，請停止引擎運轉。

刀具

切勿使用不合適的刀片，包含多件樞軸式鏈條與連枷。以免使人員嚴重受傷。

請務必使用適合所使用刀具的刀具護具。

震動

血液循環不佳的人若遭受過度震動，其血管或神經系統可能會受傷。震動可能會導致手指、手部或手腕發生以下症狀：「無知覺」(麻木)、發麻、疼痛、刺痛感，或皮膚膚色改變。若出現上述任何一種症狀，請立即就醫！

為減少發生「白指症」的風險，請在操作時讓雙手保持暖和，並妥善保養設備及配件。

運送

運送設備之前，請關閉馬達並卸下火星塞蓋或電池盒。卸下刀具。運送設備時，請固定傳動軸水平運送。身體請勿觸碰高溫的消聲。器。

用車輛運送設備時，請確實固定設備以免傾覆。否則可能會濺出燃油，並損壞設備及行李。

保養

請交由授權的服務中心維修設備，請務必使用原廠更換零件。不當維修及保養不良會縮短設備的使用壽命，並增加發生意外事故的風險。

進行任何保養或維修工作或清潔設備之前，請務必關閉馬達並卸下，火星塞蓋或電池盒。請等候至馬達冷卻為止。

為減少起火的危險，切勿在有火源的附近維修設備。

處理刀片時，請務必穿上防護手套。

請務必清潔設備的灰塵及髒汗。切勿使用石油、揮發油、稀釋劑及酒精等溶劑進行清潔。否則可能會導致塑膠零件褪色、變形或裂開。

每次使用後，除了化油器調整螺之外，請鎖緊所有螺絲及螺帽。請勿嘗試本手冊或動力裝置說明手冊未描述的任何保養或維修工作。請洽詢 Makita 授權的服務中心進行此類工作。

僅可使用 Makita 原廠備料及配件。使用第三方提供的零件或配件，可能會使設備損壞、財產受損及/或嚴重受傷。

請洽詢 Makita 授權的服務中心定期檢驗與保養設備。

貯藏

儲存設備之前，請徹底清潔與保養。卸下火星塞蓋或電池盒。請在引擎冷卻後再放油。卸下刀具。

若必須排空油箱，請在室外進行。

將設備貯藏在涼爽的高處，或是可上鎖遠離孩童的場所。

請勿將設備靠著如牆壁等物體斜放。否則設備可能突然掉落並造成傷害。

急救

請務必在身旁備妥急救箱。請立即更換從急救箱拿出的任何物品。

· 求救時請提供以下資訊：

• 事故地點
• 事故說明
• 受傷人數
• 傷害性質
• 您的姓名

組裝與調整

警告：

組裝或調整設備之前，請關閉馬達並卸下火星塞蓋或電池盒。否則，刀具或其他零件可能會轉動，造成嚴重傷害。

處理刀片前，請佩戴防護手套。組裝或調整時，您的手指可能觸及刀片，且可能造成嚴重傷害。

組裝或調整設備時，請務必放下設備。直立組裝或調整設備可能會造成嚴重傷害。

請遵循「安全注意事項」章節內的警告事項與注意事項，以及動力·裝置的說明手冊。

將此組件安裝到動力裝置上

D C 3 B 2 1 A 4

要將此組件安裝到動力裝置時，請依照下列步驟。

1. 確認鎖定桿(A)未鎖緊。
2. 將插銷 (B) 對準箭頭標記 (C)。

將傳動軸插入動力裝置的傳動軸中，直到釋放按鈕 3.

1. 鎖緊鎖定桿 (A)，如圖所示。

要移除組件時，先鬆開鎖定桿，按下鎖定按鈕，然後抽出傳動軸。

注意：若組件的傳動軸未插入時，請勿鎖緊鎖定桿(A)。否則鎖定桿可能將傳動軸的入口處鎖太緊而使其損壞。

安裝與卸下刀片

(1) (2) (3) (4) (5)

1. 轉動接收墊圈 (2)，使接收墊圈上的孔與變速器殼上的孔對齊。
2. 將內六角扳手（1）插入孔中。請確定接收墊圈未轉動。
3. 握著內六角扳手，使用套筒扳手順時針轉動螺帽 (5)。
4. 卸下螺帽及卡箍 (4)。
5. 装上刀片 (3)。
6. 裝回卡箍及螺帽。

握著內六角扳手，逆時針旋轉螺帽，緊固刀片。7.

若要卸下刀片，請依照上述步驟的相反順序進行。

註：刀片緊固螺帽（含彈簧墊圈）會隨著時間磨損。若螺帽出現任何磨損或變形，請更換螺帽。

操作

警告：

假如刀具於怠速下旋轉，請向下調整引擎速度。否則油門未關閉前，刀具無法停止，並可能造成嚴重傷害。

請遵循「安全注意事項」章節內的警告事項與注意事項，以及動力·裝置的說明手冊。

調整刀片深度

移動輪子，並根據操作調整高度，然後鎖緊螺帽。

操作提示

修邊時，請在要修邊的區域上灑水，使土地變軟，以利於修邊工作進行。

修選之前，請檢查要修選的區域，並清除可能被彈開的所有障礙－物及物體。

請計劃定期修選，以便於保持整齊的草坪選緣，並避免必須穿越一次以上。

註：

刀片深度可能因為硬質地面與草頂之間的高度差需作調整。

請調整刀片的進刀深度，以最短的刀片深度使人行道與草皮之間形成平整的切面，通常會讓刀片切入地面 13 mm（1/2”）。

檢查及保養

警告：

檢查或保養設備之前，請關閉馬達並卸下火星塞蓋或電池盒。否則，刀具或其他零件可能會轉動，造成嚴重傷害。

檢查或保養設備時，請務必放下設備。直立組裝或調整設備可能會造成嚴重傷害。

請遵循「安全注意事項」章節內的警告事項與注意事項，以及動力·裝置的說明手冊。

重新磨尖刀具

警告：

請勿自行磨尖刀片。若手動重新磨尖會使刀片不平衡，並可能會使設備震動與損壞。

請洽詢 Makita 授權服務中心重新磨尖與調整刀片的平衡。

潤滑活動零件

注意：請遵循提供的頻率與黃油量說明。否則潤滑不足可能會損壞活動零件。

變速器殼：

每操作30個小時後，經由注油孔（2）供應黃油（Shell Alvania 2 或同級油品）給變速器殼（1）。(自當地 Makita 經銷商購買原廠 Makita 黃油。)

(2) (1)

傳動軸：

每操作30個小時後，塗上黃油(Shell Alvania No. 2或同等級黃油)。

檢查損壞零件。請洽詢 Makita 授權的服務中心進行更換。

貯藏

警告：

請遵循「安全注意事項」章節內的警告事項與注意事項，以及動力裝置的說明手冊。

將草坪修邊器與動力裝置分開貯藏時，請將蓋子蓋上傳動軸的末端。

保養週期

操作時數 操作前			每日(10 小時)	30 小時	視需要 參考	頁次
整組 目視檢查是否有損壞的零件		○				40
所有固定螺絲及螺帽 鎖緊		○				40
變速器殼 注入黃油				○		40
傳動軸 注入黃油				○		40
刀片 目視檢查是否損壞		○	○			40
動力裝置 請參閱動力裝置的說明 手冊

故障排除

問題 可能的原因 解決方法
引擎未起動。請參閱動力裝置的說明手冊。
引擎在起動後便立即停止。
最大速度受到限制。
刀具未旋轉。→ 立即停止馬達!	未確實鎖緊刀片。請確實鎖緊刀片。
	刀片與保護擋片之間卡著樹枝。清除異物。
	傳動系統未正常運作。請洽詢 Makita 授權的服務中心檢查或維修。
主體異常震動。→ 立即停止馬達!	刀片彎曲、磨損或斷裂。以新刀片進行更換。
	未確實鎖緊刀片。請確實鎖緊刀片。
	刀片未安裝於接收墊圈上。請裝妥刀片。
	傳動系統未正常運作。請洽詢 Makita 授權的服務中心檢查或維修。
刀具未停止。→ 立即停止馬達!	動力裝置未正常運作。請參閱動力裝置的說明手冊。

技術資料

型號		EE400MP
尺寸(L×W×H)	mm(吋)	878×131×291(34-1/2”×5-1/8”×11-1/2”)
淨重(不含保護擋片及刀片)	kg(lbs)	2.4(5.4)
刀片直徑	mm(吋)	203(8”)
傳動比		14/29

한국어

(설명서)

목차

페이지

목차 42

서문 42

기호 42

승인된 동력 장치 43

부품 설명 43

안전 주의 사항 43

조립 및 조정 46

작동 46

검사 및 유지 관리 47

보관 47

유지 관리 일정 48

문제해결 48

기술 데이터 48

서문
