| Tipo de producto | Cabezal perfilador de bordes (accesorio para grupo motor multifunción) |
| Marca | Makita |
| Modelo | EE400MP |
| Dimensiones (Largo x Ancho x Alto) | 878 x 131 x 291 mm (34,5 x 5,1 x 11,5 pulg) |
| Peso neto (sin protector ni cuchilla) | 2,4 kg (5,4 lb) |
| Diámetro de la cuchilla | 203 mm (8 pulg) |
| Relación de transmisión | 14/29 |
| Grupos motores homologados | EX2650LH (herramienta multifunción), DUX60 (motor multifunción inalámbrico, excepto EE. UU./Canadá) |

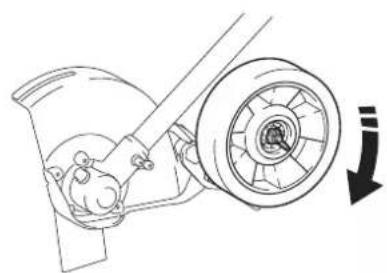

| Profundidad de corte ajustable | Sí, mediante rueda de ajuste (profundidad mínima recomendada: 13 mm) |
| Lubricación | Engrase el cárter de engranajes y el eje de transmisión cada 30 horas de uso |
| Tipo de grasa recomendada | Shell Alvania 2 (o equivalente) para el cárter; Shell Alvania N 2 (o equivalente) para el eje |
| Equipo de protección obligatorio | Casco, gafas, guantes, protección auditiva, zapatos de seguridad con suela antideslizante |
| Zona de seguridad | Mantenga a las personas y animales a más de 15 metros durante el uso |
| Uso previsto | Corte y recorte de bordes de césped |
| Mantenimiento de la cuchilla | Reafilado y equilibrado solo por un centro autorizado Makita |
| Control antes del uso | Verificar el estado de la cuchilla, el apriete de las fijaciones, la ausencia de daños |
| Almacenamiento | Lugar seco, cerrado con llave, fuera del alcance de los niños; retire la batería o el capuchón de la bujía |
| Garantía | Consulte el manual del grupo motor |
Preguntas frecuentes - EE400MP MAKITA
Preguntas de los usuarios sobre EE400MP MAKITA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cortadora de césped en formato PDF gratis! Encuentra tus instrucciones EE400MP - MAKITA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EE400MP de la marca MAKITA.
MANUAL DE USUARIO EE400MP MAKITA
Manual de instrucciones
Antes de la utilización, lea este folleto, así como el manual de instrucciones del equipo motorizado. No seguir las advertencias e instrucciones puede causar lesiones graves o mortales.
AVISO:
(Instrucciones originales)

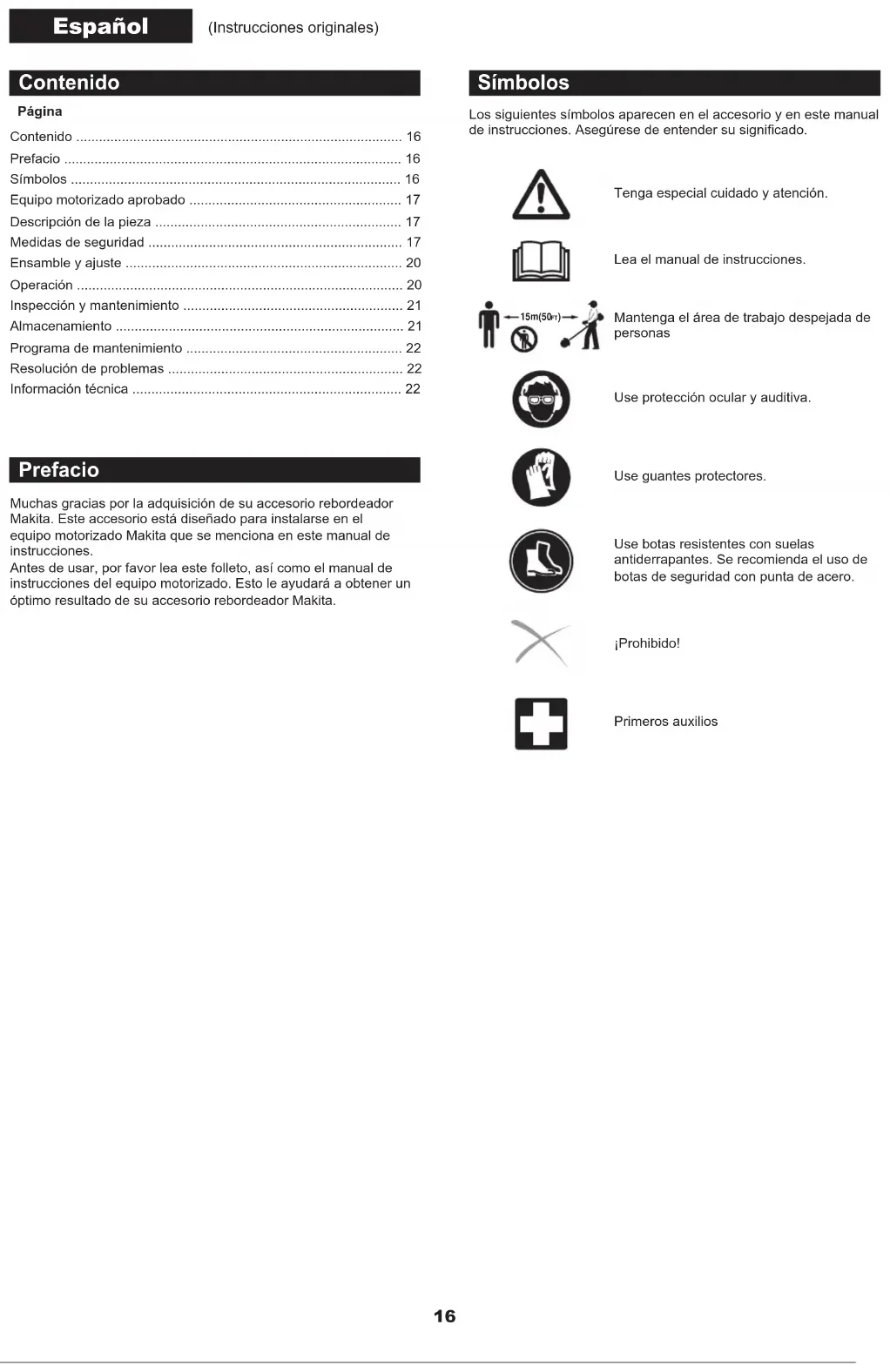

Contenido
Página
Contenido 16
Prefacio 16
Símbolos 16
Equipo motorizado aprobado 17
Descripción de la pieza 17
Medidas de seguridad 17
Ensamble y ajuste 20
Operación 20
Inspección y mantenimiento 21
Almacenamiento 21
Programa de mantenimiento 22
Resolución de problemas 22
Información técnica 22
Prefacio
Muchas gracias por la adquisición de su accesorio rebordeador Makita. Este accesorio está diseñado para instalarse en el equipo motorizado Makita que se menciona en este manual de instrucciones.
Antes de usar, por favor lea este folleto, así como el manual de instrucciones del equipo motorizado. Esto le ayudará a obtener un óptimo resultado de su accesorio rebordeador Makita.
Símbolos
Los siguientes símbolos aparecen en el accesorio y en este manual de instrucciones. Asegúrese de entender su significado.
Tenga especial cuidado y atención.
Lea el manual de instrucciones.
Mantenga el área de trabajo despejada de personas
Use protección ocular y auditiva.
Use guantes protectores.
Use botas resistentes con suelas antiderrapantes. Se recomienda el uso de botas de seguridad con punta de acero.
¡Prohibido!
Primeros auxilios
Equipo motorizado aprobado
Este accesorio está aprobado para ser utilizado solamente con lo(s) siguientes(s) equipo(s) motorizado(s):
EX2650LH Multifuncional
Herramienta Multifuncional Inalámbrica
Solo para países excepto los EE.UU. y Canadá:
DUX60 Herramienta multifuncional inalámbrica
ADVERTENCIA:
Nunca use el accesorio con un equipo motorizado no aprobado.
Una combinación no aprobada puede resultar en lesiones graves.

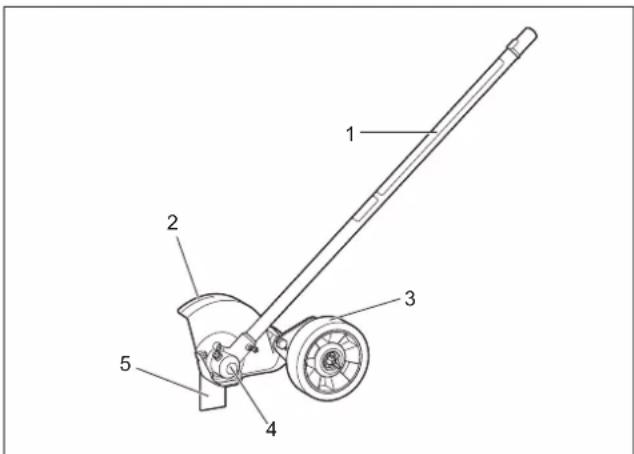

Descripción de la pieza
Los números a continuación hacen referencia a la ilustración.
- Eje
- Caja de la cuchilla
- Disco
- Carcasa
- Cuchilla
Medidas de seguridad
ADVERTENCIA:
Lea todas las advertencias de seguridad, así como todas las instrucciones en ese folleto y en el manual de instrucciones del equipo motorizado. No seguir todas las advertencias e instrucciones que se presentan a continuación puede que resulte en descarga eléctrica, incendio y/o graves lesiones.
Guarde todas las advertencias e instrucciones para referencia futura.
Los términos "rebordeador" y "equipo" en las advertencias y precauciones hacen referencia a la combinación del accesorio y equipo motorizado.
El término "motor" en las advertencias y precauciones hace referencia al motor o motor eléctrico del equipo motorizado.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
PELIGRO – Al usar su rebordeador, siga las precauciones básicas, incluyendo las siguientes:
a) LEA Y SIGA TODAS LAS INSTRUCCIONES – Lea atentamente el manual de instrucciones. Familiarícese bien con los controles y el uso apropiado del equipo. Aprenda cómo parar el equipo y cómo desactivar los controles con rapidez.
b) VISTA ADECUADAMENTE – Use gafas protectoras o de seguridad. No use ropa holgada ni joyas o alhajas. Éstas podrían engancharse en las partes móviles. Se recomienda el uso de guantes resistentes y calzado de seguridad.
c) MANTÉNGASE ALERTA - Esté al pendiente de lo que esté haciendo y use su sentido común. No opere el equipo si está cansado o bajo la influencia los efectos del alcohol, medicinas u otras sustancias.
d) PRECAUCIÓN – Para reducir el riesgo de incendio, asegúrese de colocar la tapa del tanque de gasolina con firmeza.
e) PELIGRO – PIEZA CORTADORA GIRATORIA –
Mantenga ambas manos sobre los mangos mientras la – cuchilla esté girando.
Mantenga los pies alejados del área de corte. —
No intente despejar el material cortado ni el material a ser – cortado con el motor en marcha, ni cuando la pieza cortadora esté en movimiento.
Asegúrese de que la bujía de encendido esté desconectada — al eliminar los residuos que se hayan atascado en la pieza cortadora.
PRECAUCIÓN – La pieza cortadora continuará girando tras – apagar la herramienta.
f) MANTENGA DESPEJADA EL ÁREA DE TRABAJO – Mantenga el área de trabajo despejada de toda persona, especialmente de niños pequeños y mascotas.
g) USE EL REBORDEADOR CORRECTAMENTE – Use el rebordeador para podar el crecimiento de arbustos y similares como se indica en las instrucciones de operación. No use el producto sobrepasando la capacidad. No use el equipo en lugares húmedos ni mojados. Nunca permita que los niños operen el equipo. Nunca permita que los adultos operen el equipo sin que hayan recibido la preparación correspondiente.
h) NO SE EXCEDA EN EL ALCANCE NI SE PARE SOBRE SUPERFICIES INTESTABLES – Mantenga un pisado y equilibrio firmes en todo momento.
i) DESCONECTE (DESENCHUFE) LA CABEZA DE LA BUJÍA DE ENCENDIDO –
Al no estarse utilizando. –
Antes de realizar cualquier servicio de mantenimiento, — limpieza o similar.
Antes de cambiar los aditamentos o accesorios. —
j) DÉ UN MANTENIMIENTO DEDICADO AL EQUIPO –
-Siga las instrucciones de mantenimiento que se proporcionan en este manual.
-Para reducir el riesgo de incendio, evite la acumulación excesiva de césped, hojas o grasa en el equipo.
k) ALMACENE EL EQUIPO EN LUGARES CERRADOS – AI no estarse utilizando, almacene el equipo en un lugar cerrado bajo llave o fuera del alcance de los niños.
I) NO INTENTE HACE REPARACIONES SOBRE EL EQUIPO –
- Lleve el equipo a reparación a un agencia o centro de reparación.
-Asegúrese de que se use solamente piezas de repuesto idénticas y originales.
Instrucciones pertinentes sobre riesgo de incendio o lesiones al operador
a) No use la el equipo al estar descalzo, con sandalias o calzado abierto. Use siempre calzado de seguridad y pantalones que cubran sus piernas por completo.
b) No use el equipo en superficies cubiertas con grava.
c) Nunca opere el equipo sin visibilidad ni iluminación adecuadas.
d) Encienda el motor con cuidado. Asegúrese de que todos los aditamentos no se encuentren accionados antes de arrancar el motor. Mantenga las manos, los pies y la vestimenta fuera del alcance de la pieza cortadora y de las piezas móviles.
e) Nunca intente hacer algún ajuste mientras el motor esté corriendo (salvo en los casos donde sea recomendado específicamente por el fabricante).
f) Nunca descargue directamente los residuos donde se encuentren personas alrededor ni permita que nadie se aproxime al área de trabajo. Tenga cuidado al dirigir la descarga para evitar los embases de vidrio, automóviles y objetos similares.
g) Manténgase alerta en la aceras desniveladas, zanjas en el terreno o condiciones similares durante el uso del equipo. Empuje siempre lentamente a través de suelo accidentado.
h) Los objetos que sean golpeados por la pieza cortadora pueden causar graves lesiones a las personas. Se deberá siempre examinar cuidadosamente el césped y despejarse de todos los objetos antes de rebordear
i) Si el equipo golpea algún objeto ajeno, sigua los siguientes pasos:
1) Pare el equipo.
2) Desconecte la cabeza de la bujía de encendido.
3) Inspeccione para ver si hay daños.
4) Asegúrese de que cualquier daño sea reparado antes de volver a arrancar y usar el equipo.
j) Desactive la pieza cortadora cuando el equipo se transportado o no se esté usando.
k) Tome todas las precauciones posibles cuando deje el equipo sin atender. Pare el motor y quite todos los aditamentos.
I) Al limpiar, reparar, inspeccionar, asegúrese de que la pieza cortadora y todas las piezas móviles se hayan parado. Quite la batería o desconecte el cable de la bujía de encendido, y coloque dicho cable alejado de la bujía de tal forma que no se produzca un encendido accidental.
m) Nunca opere el equipo sin que se encuentre colocadas todas las piezas, placas u otros accesorios protectores.
n) Use solamente los accesorios y aditamentos suministrados o específicamente recomendados para usarse con este equipo.
o) No opere el equipo con una pieza cortadora que esté dañada o demasiado desgastada.
Uso destinado
Este equipo está diseñado solamente para rebordear césped al usarse en conjunto con el equipo motorizado aprobado.
Nunca use el accesorio para otros propósitos. Puede que el uso inapropiado del accesorio resulte en graves lesiones.
Precauciones generales
Antes de arrancar el equipo, lea este folleto y el manual de • instrucciones del equipo motorizado para familiarizarse con el manejo del equipo.
No preste el accesorio a ninguna persona sin suficiente • experiencia o conocimiento en el manejo del equipo.
Al prestar el accesorio, incluya siempre este manual de • instrucciones.
No permita que los niños ni las personas menores de 18 años • usen el equipo. Manténgalos alejados del equipo.
Use el equipo con máxima precaución y atención.
Nunca use el equipo después de haber consumido bebidas • con alcohol, drogas, medicamentos, o si se siente cansado o enfermo.
Tenga en cuenta que el operador o usuario es responsable de los accidentes o peligros que ocurran a otras personas o sus propiedades.
Nunca intente hacer alteraciones en el accesorio.
Siga las regulaciones en su país sobre el manejo del equipo.
Mantenga los protectores colocados en su lugar y en buenas • condiciones.
Mantenga las cuchillas afiladas.
Mantenga los pies y las manos alejadas del área de corte.

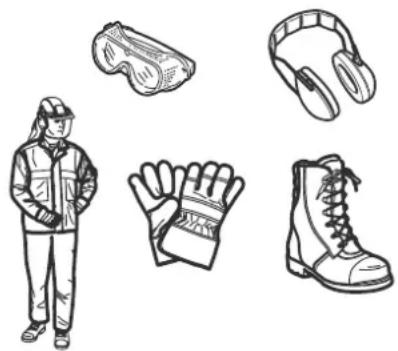

Equipo protector personal
- Use casco de seguridad, así como gafas y guantes de protección para protegerse a sí mismo de residuos que salgan arrojados u objetos que caigan.
- Use protección para los oídos, como orejeras, para prevenir la pérdida auditiva.
- Use vestimenta y calzado apropiados para una operación segura, como overol de trabajo y zapato resistente con suela antiderrapante. No use ropa holgada ni joyas o alhajas. Las ropa suelta, al igual que las alhajas y el cabello largo, pueden engancharse en las partes móviles.
Use guantes protectores al tocar la cuchilla cortadora. Las cuchillas cortadoras pueden ocasionar graves cortaduras a las manos expuestas.
Seguridad en el área de trabajo
- Opere el equipo sólo bajo entornos con visibilidad e iluminación diurna adecuadas. No use el equipo en lugares oscuros o con neblina.
Arranque y opere el motor solamente en lugares en el exterior que cuenten con buena ventilación. La operación en un lugar confinado con ventilación insuficiente pede resultar en muerte por sofocación (ahogamiento) o intoxicación con monóxido de carbono.
- Durante la operación, nunca se pare sobre una superficie que sea inestable, resbalosa o inclinada. Durante época invernal, esté atento al hielo y a la nieve, y asegúrese de pisar el suelo con estabilidad y firmeza.
- Durante la operación, mantenga a las personas alrededor, así como las mascotas al menos a 15 m de distancia del equipo. Pare el motor tan pronto alguien se aproxime.
- Antes de la operación, inspeccione el área de trabajo para ver si hay piedras y otros objetos duros. Éstos pueden salir arrojados o causar un retroceso brusco del equipo, lo cual puede resultar en graves lesiones y/o daños a la propiedad.
- ADVERTENCIA: El uso de este producto puede generar polvo que contenga sustancias químicas que pueden causar enfermedades respiratorias, entre otros males.
Algunos ejemplos de estos químicos son los compuestos que se encuentran en los pesticidas, insecticidas, fertilizantes y herbicidas.
El riesgo al que se expone variará, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada, y póngase el equipo de seguridad indicado, tal como las máscaras contra el polvo que están especialmente diseñadas para filtrar partículas microscópicas.
Activación del equipo
- Antes de ensamblar o hacer ajustes en el equipo, apague el motor y quite la tapa de la bujía de encendido o el cartucho de la batería.
- Use guantes protectores antes de manipular la cuchilla cortadora.
- Antes de arrancar el motor, inspeccione el equipo para ver si hay daños, tuercas y tornillos flojos o algún ensamblado incorrecto. Reemplace la cuchilla cortadora cuando se haya doblado o dañado. Compruebe que todas las palancas e interruptores puedan accionarse con facilidad. Limpie y seque los mangos.
- Nunca intente arrancar el motor si el equipo está dañado o no está completamente ensamblado. De lo contrario, esto puede que resulte en graves lesiones.
- Ajuste el arnés para la correa de hombro y la empuñadura de tal manera que se ajuste al tamaño del cuerpo del operador.
- Verifique si hay piezas dañadas - Antes de continuar usando el accesorio, protector u otra pieza del equipo se daña, se deberá verificar cuidadosamente el funcionamiento para determinar que vaya a realizar debidamente la función para la que se haya diseñado. Verifique la alineación de las piezas móviles, la unión de las mismas, roturas de las piezas, montura y cualquier otra condición que pueda afectar la operación. Un protector o pieza que se haya dañado deberá repararse o remplazarse de manera apropiada por un centro de servicio autorizado a menos que se indique de alguna otra forma en el manual de instrucciones.

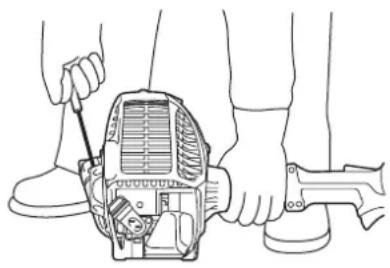

Arranque del motor
- Use el equipo de protección personal antes de arrancar el motor.
- Arranque el motor por lo menos a 3 metros (10 pies) de distancia del lugar de abastecimiento de combustible.
- Antes de arrancar el motor, asegúrese de que no haya personas ni animales en el área de trabajo.
- Cuando arranque el motor o coloque un cartucho de batería, mantenga la pieza cortadora alejada de su cuerpo y de cualquier otro objeto, incluyendo el suelo. Puede que dicha pieza se mueva al arrancar el motor y que cause graves lesiones o daños al equipo y/o a la propiedad.
- Coloque el equipo en suelo firme. Mantenga un buen equilibrio y pise firmemente el suelo.
- Al jalar la perilla del arrancador, sujete el equipo con firmeza contra el suelo con su mano izquierda. Nunca se pare sobre el eje de operación del equipo.
Siga el manual de instrucciones del equipo motorizado para • arrancar el motor.
Si la pieza cortadora gira durante la marcha pasiva del motor, -pare el motor y haga el ajuste para bajar la velocidad del motor en marcha pasiva.
Operación
No altere los ajustes reguladores del motor ni sobreacelere la velocidad del motor.
Si el equipo vibra anormalmente, pare el motor de inmediato y verifique la causa. Generalmente la vibración es señal de que hay algún problema.
Pare el motor cada vez que abandone el lugar de trabajo; quite la batería o desconecte la cabeza de la bujía de encendido antes de despejar algún obstrucción en la pieza cortadora, así como al hacer algún servicio de reparación, ajuste o inspección.
Use el producto desde un lugar donde los protectores bloqueen • la línea directa de la pieza cortadora.
En el evento de alguna emergencia, apague el motor de inmediato.
Si percibe algo que le parezca extraño (p.ej. ruido o vibración • inusuales) durante la operación, apague el motor. No use el equipo hasta que la causa se haya reconocido y resuelto.
La pieza cortadora continúa moviéndose durante un momento • breve tras haber soltado el gatillo acelerador o apagado el motor.
No se apresure en hacer contacto con la pieza cortadora.
Coloque el arnés para la correa de hombro con el motor activo • en marcha pasiva solamente.
Durante la operación, use el arnés para la correa de hombro. • Mantenga firmemente el equipo sobre su costado derecho.
Sostenga el mango delantero con la mano izquierda y el mango - trasero con la mano derecha, independientemente de que usted sea diestro o zurdo. Sujete con sus manos los mangos de tal forma que los dedos enrollen el mango encontrándose con el pulgar.
Nunca intente operar el equipo con una sola mano. Puede • que haya pérdida del control resultando en lesiones graves o mortales. Para reducir el riesgo de lesiones, mantenga sus manos y pies alejados de la pieza cortadora.
No se exceda al querer alcanzar algo. Mantenga los pies firmes y el equilibrio en todo momento. Esté al tanto de obstáculos ocultos como troncos aún enterrados de árboles cortados, raíces y zanjas para evitar tropezones.
Nunca trabaje estando sobre escaleras o árboles para evitar la - pérdida del control.
Si el equipo recibe un golpe fuerte o cae al suelo, revise su condición antes de continuar el trabajo. Revise el sistema de combustible para ver si hay fugas, así como los controles y
dispositivos de seguridad para ver si hay alguna falla. Si hay cualquier daño o algo le resulta dudoso, solicite una inspección y servicio de reparación en un centro de servicio autorizado Makita.
- No toque la carcasa. La carcasa se calienta durante la operación.
- Tome un descanso para prevenir la pérdida del control debido al cansancio. Recomendamos tomar un descanso de 10 a 20 minutos por cada hora de trabajo.
- Siempre que vaya a dejar de atender el equipo, incluso durante un momento breve, apague el motor o quite el cartucho de la batería. Un equipo desatendido con el motor corriendo puede ser usado por una persona no autorizada y causar un grave accidente.
- Siga el manual de instrucciones del equipo motorizado para un uso correcto de la palanca de control y del interruptor.
- Durante o tras la operación, no coloque el equipo caliente sobre césped seco ni sobre material que pudiese prender fuego.
- Si las ramas o el césped quedan atrapados entre la pieza cortadora y el protector, pare el motor y quite la bujía de encendido siempre antes de despejar la obstrucción. De lo contrario, puede que la rotación accidental de la cuchilla cause lesiones graves.
- En caso de que la herramienta golpee piedras u otros objetos duros, apague el motor de inmediato y haga una inspección de la pieza cortadora.
- Revise frecuentemente la pieza cortadora durante la operación para ver si hay grietas o daños. Antes de la inspección, apague el motor y espere a que la pieza cortadora se haya detenido completamente. Reemplace inmediatamente una pieza cortadora dañada, incluso cuando se trate solo de grietas en la superficie. No haga nunca cortes que le queden por encima de la altura de su cintura.
- Antes de iniciar la operación de corte, espere hasta que la pieza cortadora alcance velocidad constante tras haber accionado el gatillo.
- Asegúrese siempre de pisar firmemente en suelo inclinado.
- Camine, nunca corra.
- Aplique extrema precaución al avanzar de reversa o al jalar el rebordeador hacia usted.
- Asegúrese de que la cuchilla se haya parado antes de atravesar por superficies que no sean de césped o al transportar el rebordeador desde o hacia al área a ser podada.
- Pare el motor cada vez que desatienda el rebordeador.
Piezas cortadoras
Nunca use cuchillas incorrectas, incluyendo cadenas metálicas • de múltiples piezas que giran alrededor de un pivote ni cuchillas de dientes horizontales. Esto puede que resulte en graves lesiones.
- Use siempre el protector de la pieza cortadora adecuado para la pieza cortadora a ser utilizada.
Vibración
- Puede que las personas con deficiencia en su circulación sanguínea que estén expuestas a vibración excesiva sufran de lesiones en los vasos sanguíneos o el sistema nervioso. Puede que la vibración cause los siguientes síntomas generados en los dedos, manos o muñecas: entumecimiento (adormecimiento de las partes del cuerpo), sensación de hormigueo, dolor y punción, así como alteraciones de la piel o del color de ésta. ¡Acuda a su médico si experimenta cualquiera de estos síntomas!
- Para reducir el riesgo de "enfermedad de dedeo blanco", mantenga sus manos tibias durante la operación y dé un mantenimiento adecuado al equipo y los accesorios.
Transporte
- Antes de ensamblar el equipo, apague el motor y quite la tapa de la bujía de encendido o el cartucho de la batería. Quite la pieza cortadora.
Al transportar el equipo, cárguelo horizontalmente sujetándolo • del eje. Mantenga el mofle que se encuentra caliente alejado de su cuerpo.
- Al estar transportando el equipo en un vehículo, fije la posición del equipo para evitar que se voltee. De lo contrario, puede que resulte en fugas de combustible, así como daños al equipo y a otros artículos.
Mantenimiento
Lleve su equipo a que le den servicio de mantenimiento a un centro autorizado de servicio, y siempre empleando piezas de repuesto originales. La reparación incorrecta y el mantenimiento deficiente pueden acortar la vida útil del equipo y aumentar el riesgo de accidentes.
Antes de realizar cualquier servicio de reparación, mantenimiento o limpieza sobre el equipo, apague siempre el motor y quite la tapa de la bujía de encendido o el cartucho de la batería. Espere hasta que el motor se haya enfriado.
Para reducir el riesgo de incendio, nunca realice servicios sobre el equipo en proximidad de las llamas de algún fuego.
Use siempre guantes protectores al manipular la cuchilla • cortadora.
Elimine siempre la tierra y el polvo del equipo. Para este propósito, nunca use gasolina, bencina, diluyentes (tiner), alcohol o alguna sustancia similar. Puede que esto resulte en descoloración, deformación y grietas de las piezas de plástico. Tras cada uso, apriete todos los tornillos y las tuercas, excepto los que se usan para el ajuste del carburador.
Nunca intente realizar algún procedimiento de mantenimiento o reparación que no se encuentre descrito en este folleto o en el manual de instrucciones del equipo motorizado. Para esos casos acuda a los centros de servicio autorizado Makita.
Use siempre piezas de repuesto y accesorios originales Makita • solamente. El uso de piezas o accesorios de otros fabricantes puede que resulte en averías del equipo, ocasionado daños a la propiedad y/o graves lesiones.
Solicite de forma periódica a un centro de servicio autorizado • Makita que inspeccione y haga servicio de mantenimiento sobre el equipo.
Almacenamiento
Antes de almacenar el equipo, proceda con limpiarlo y hacer el mantenimiento de forma cabal. Retire la tapa de la bujía de encendido o el cartucho de la batería. Drene el combustible después de que el motor se haya enfriado. Quite la pieza cortadora.
Si el tanque del combustible debe drenarse, lleve esto a cabo en un lugar al aire libre.
Almacene el equipo en un lugar seco y elevado o bajo llave para que no esté al alcance de los niños.
No recargue el equipo contra alguna pared o similar. De lo contrario, puede que repentinamente se caiga causando alguna lesión.
Primeros auxilios
- Encha siempre a su alcance un juego de primeros auxilios. Reponga inmediatamente cualquier artículo que haya utilizado de su juego de primeros auxilios.
- Al pedir ayuda, proporcione la siguiente información:
- Lugar del accidente
- Lo sucedido
- Número de personas lesionadas
- Descripción de la lesión
- Su nombre
Ensamble y ajuste
ADVERTENCIA:
- Antes de ensamblar o hacer ajustes en el equipo, apague el motor y quite la tapa de la bujía de encendido o el cartucho de la batería. De lo contrario, puede que la pieza cortadora u otras piezas se muevan resultando en graves lesiones.
- Use guantes protectores antes de manipular la cuchilla cortadora. Durante el ensamble o el ajuste, puede que sus dedos entren en contacto con la cuchilla cortadora ocasionando graves lesiones.
- Recueste el equipo siempre que lo vaya a ensamblar o al hacer ajustes en éste. Tener el equipo erguido en posición vertical durante el ensamblado o el ajuste puede resultar en graves lesiones.
- Siga las advertencias y precauciones que se indican en el capítulo "Medidas de seguridad", así como en el manual de instrucciones del equipo motorizado.
Instalación del accesorio al equipo motorizado
- Asegúrese de que la palanca de bloqueo (A) no se encuentre apretada.
- Alinee la clavija (B) con la marca de la flecha (C). Inserte el eje en el eje de operación del equipo motorizado hasta 3. que el botón de liberación (D) emerja.
- Apriete la palanca de bloqueo (A) con firmeza como se muestra. Para quitar el accesorio, afloje la palanca de bloqueo, presione el botón de bloqueo y extraiga el eje.
AVISO: No apriete la palanca de bloqueo (A) sin que el eje del accesorio se encuentre insertado. De lo contrario, puede que la palanca de bloqueo estreche el acceso del eje de operación demasiado y lo dañe.

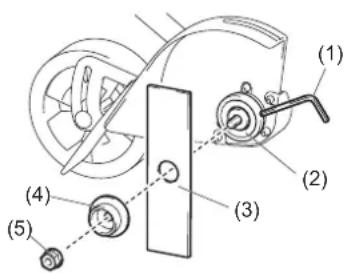

Instalación y desinstalación de la cuchilla
- Inserte la llave hexagonal (1) a través de los orificios. Asegúrese que la arandela receptora no gire.
- Sujetando la llave hexagonal, gire la tuerca (5) en sentido de las agujas del reloj con una llave de tubo.
- Quite la tuerca y la abrazadera (4).
- Coloque la cuchilla (3).
- Vuelva a colocar la abrazadera y la tuerca. Sujetando la llave hexagonal, gire la tuerca en sentido contrario a 7 las agujas del reloj para fijar la cuchilla.
Para quitar la cuchilla, siga los pasos anteriores en reversa.
NOTA: La tuerca de fijación de la cuchilla (con la arandela de resorte) se desgasta con el transcurso del tiempo. Si se puede apreciar cualquier desgaste o deformación de la tuerca, reemplácela.
Operación
ADVERTENCIA:
Si la pieza cortadora se mueve durante la marcha pasiva del • motor, ajuste para bajar la velocidad del motor en marcha pasiva De lo contrario no podrá parar la pieza cortadora al desactivar el acelerador, lo cual puede causar lesiones graves.
- Siga las advertencias y precauciones que se indican en el capítulo "Medidas de seguridad", así como en el manual de instrucciones del equipo motorizado.
Ajuste de la profundidad de la cuchilla
Afloje la tuerca en el disco. —
Mueva el disco y ajuste la altura de acuerdo a la operación, y — luego apriente la tuerca.
Consejos prácticos de operación
Antes de rebordear, riegue el césped para suavizar el suelo y - facilitar el podado.
Antes de rebordear, revise el área y despeje todos los obstáculos — y objetos que podrían salir proyectados al hacer contacto con el equipo.
Planifique rebordear de forma habitual para facilitar el - mantenimiento del podado y evitar tener que hacer más de una pasada.
NOTA:
Puede que la profanidad de la cuchilla tenga que ajustarse debido a diferencias en la altura de la superficie dura del suelo y la sección superior del césped.
Ajuste la profundidad de corte la cuchilla para producir un corte – fine entre la acera y el césped usando la profundidad mínima posible en la cuchilla, por lo general de alrededor 13 mm (1/2") de l la cuchilla al suelo.
Inspección y mantenimiento
ADVERTENCIA:
Antes de inspeccionar o hacer mantenimiento en el equipo, apague el motor y quite la tapa de la bujía de encendido o el cartucho de la batería. De lo contrario, puede que la pieza cortadora u otras piezas se muevan resultando en graves lesiones.
Recueste el equipo siempre que vaya a realizar alguna inspección o servicio de mantenimiento en éste. Tener el equipo erguido en posición vertical durante el ensamblado o el ajuste puede resultar en graves lesiones.
Siga las advertencias y precauciones que se indican en el capítulo "Medidas de seguridad", así como en el manual de instrucciones del equipo motorizado.
Reafilado de la pieza cortadora
ADVERTENCIA:
No reafile las cuchillas cortadoras usted mismo. El reafilado manual desbalancea un cuchilla cortadora y puede que genere vibraciones y daños al equipo.
Solicite a un centro de servicio autorizado de Makita que reafile y calibre las cuchillas cortadoras que se hayan desafilado.
Lubricación de las piezas móviles
AVISO: Siga las indicaciones sobre la frecuencia y cantidad de grasa a ser suministrada. De lo contrario, puede que una lubricación insuficiente ocasione daños en las piezas móviles.

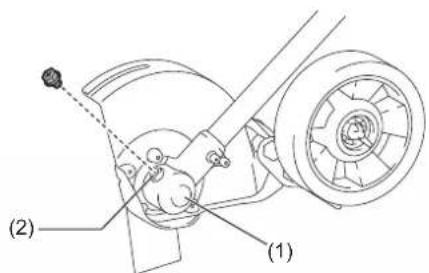

Carcasa:
Aplique grasa (Shell Alvania 2 o equivalente) al la carcasa (1) por el orificio de suministro de grasa (2) cada 30 horas de operación (la grasa original Makita puede adquirirse con su distribuidor local de productos Makita).
Suministre grasa (Shell Alvania No. 2 o equivalente) por cada 30 horas de operación.
Apriete los pernos, tornillos y tuercas que estén sueltos. Revise si hay piezas dañadas. Acuda a los centros de servicio autorizado Makita para piezas de repuesto.
Almacenamiento
ADVERTENCIA:
Siga las advertencias y precauciones que se indican en el capítulo "Medidas de seguridad", así como en el manual de instrucciones del equipo motorizado.
Al almacenar el accesorio rebordeador por separado del equipo motorizado, coloque la tapa en el extremo del eje.
Programa de mantenimiento
| Horas de operación | Antes de la operación | Diario (10h) | 30h | Cuando se requiera | Página correspondiente | |
| Toda la unidad Inspeccionar visualmente para detección de daños en las piezas | ○ | 21 | ||||
| Fijación de todas las tuercas y los tornillos | Apretar | ○ | 21 | |||
| Carcasa Suministrar grasa | ○ | 21 | ||||
| Eje propulsor Suministrar grasa | ○ | 21 | ||||
| Cuchilla cortadora | Inspeccionar visualmente para ver si hay daños | ○ | ○ | 21 | ||
| Equipo motorizado Consulte manual de instrucciones del equipo motorizado | ||||||
Resolución de problemas
| Problema Causa probable Solución | ||
| El motor no arranca. Consulte manual de instrucciones del equipo motorizado. | ||
| El motor se para al poco tiempo de arrancar. | ||
| La velocidad máxima es limitada. | ||
| La pieza cortadora no gira.→ ¡Pare el motor de inmediato! | La cuchilla cortadora no está fijamente apretada. | Apriete con firmeza la cuchilla cortadora. |
| Se ha enredado una ramilla entre la cuchilla cortadora y el protector. | Quite los residuos y materia ajena. | |
| El sistema de accionamiento no funciona correctamente. | Solicite un servicio de inspección y reparación en un centro de servicio autorizado Makita. | |
| El equipo vibra de forma anormal.→ ¡Pare el motor de inmediato! | La cuchilla cortadora está doblada, desgastada o rota. | Reemplace la cuchilla cortadora con una nueva. |
| La cuchilla cortadora no está fijamente apretada. | Apriete con firmeza la cuchilla cortadora. | |
| La cuchilla cortadora no encaja sobre la guía de la arandela receptora. | Instale la cuchilla cortadora correctamente. | |
| El sistema de accionamiento no funciona correctamente. | Solicite un servicio de inspección y reparación en un centro de servicio autorizado Makita. | |
| La pieza cortadora no se detiene.→ ¡Pare el motor de inmediato! | El equipo motorizado no funciona correctamente. | Consulte manual de instrucciones del equipo motorizado. |
Información técnica
| Modelo EE400MP | |
| Dimensiones (La x An x Al) mm (pulgadas) 878 x 131 x 291 (34-1/2" x 5-1/8" x 11-1/2") | |
| Peso neto (sin incluir el protector ni la cuchilla) kg (lbs) 2,4 (5,4) | |
| Diámetro de la cuchilla cortadora mm (pulgadas) 203 (8") | |
| Relación de cambios 14/29 | |
