感谢您购买华擎J5040-ITX/J4125-ITX主板,这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和BIOS软件可能已更新,因此,本文档的内容可能会随时更改,恕不另行通知。如果本文档有任何修改,则更新的版本将发布在华擎网站上,我们不会另外进行通知。如果您需要与此主板相关的技术支持,请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新VGA卡和CPU支持列表。华擎网站http://www.asrock.com。
1.1包装清单
- 华擎 J5040-ITX/J4125-ITX 主板(Mini-ITX 规格尺寸)
·华擎J5040-ITX/J4125-ITX快速安装指南
·华擎J5040-ITX/J4125-ITX支持光盘 - 2x 串行ATA(SATA)数据线(选购)
- 1 x I/O 面板
- 1x螺丝(供M.2插座使用)(选购)
1.2规格
| 平台 | ·Mini-ITX 规格尺寸 ·稳固的电容器设计 |
| CPU | ·Intel® Quad-Core Pentium® Silver 处理器 J5040 (最高3.2 GHz) (J5040-ITX) ·Intel®四核处理器 J4125 (最高2.7 GHz) (J4125-ITX) |
| 芯片組 | ·SOC |
| 内存 | ·双通道 DDR4 内存技术 ·2 x DDR4 SO-DIMM 槽 ·不支持每个模块 2GB DRAM。 ·支持 DDR4 2400/2133 非 ECC,非缓冲内存 ·支持系统内存最大容量: 8GB |
| 扩充槽 | ·1 x PCI Express 2.0 x1 槽 ·1 x M.2 Socket (Key E),支持类型 2230 WiFi/BT 模块和 Intel® CNVi (集成 WiFi/BT) |
| 图形 | ·集成 Intel® UHD Graphics 605:内有18个EU (最高 800MHz) (J5040-ITX) ·集成 Intel® UHD Graphics 600:内有12个EU (最高 750MHz) (J4125-ITX) ·DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 ·硬件加速解码:HEVC (H.265) 8 bit、HEVC (H.265)10 bit、 H.264 @ Lvl5.2 (AVC)、JPEG/MJPEG、VP8、VP9 8bit、 VP9 10 bit ·硬件加速编码:HEVC (H.265) 8 bit、HEVC (H.265)10 bit、 H.264 @ Lvl5.2 (AVC)、JPEG/MJPEG、VP8、VP9 8bit ·3个图形输出选项:D-Sub、DVI-D和HDMI ·支持三台显示器 ·支持 HDMI,最大分辨率可达 4K x 2K (4096x2160) @ 60Hz ·支持 DVI-D,60Hz时最大分辨率达 1920x1200 ·支持 D-Sub,60Hz时最大分辨率达 2048x1536 ·通过 HDMI 端口(需要兼容的 HDMI 显示器)支持 Auto Lip Sync、xvYCC 和 HBR (高位速率音频) |
通过DVI-D和HDMI端口支持HDCP2.2
通过DVI-D和HDMI端口支持全高清1080pBlu-ray(BD)播放
| 音频 | ·具有内容保护功能的7.1CH高清音频(Realtek ALC892音频编解码器) ·优质Blu-ray音频支持 ·支持电涌保护 ·ELNA音频电容 |
| LAN | ·PCIE x1 Gigabit LAN 10/100/1000 Mb/s ·Realtek RTL8111H ·支持Wake-On-LAN(网上唤醒) ·支持雷电 /ESD保护 ·支持高能效以太网802.3az ·支持PXE |
| 后面板I/O | ·1x PS/2鼠标端口 ·1x PS/2键盘端口 ·1xD-Sub端口 ·1xDVI-D端口 ·1x HDMI端口 ·1x光学SPDIF输出端口 ·2x USB 2.0端口(支持ESD保护) ·2x USB 3.2 Gen1端口(支持ESD保护) ·1x RJ-45 LAN端口,带LED(ACT/LINK LED和SPEEDLED) ·高清音频插孔:后扬声器/中央/低音/线路输入/前扬声器/麦克风 |
| 存储 | ·2x SATA3 6.0 Gb/s接口,支持NCQ、AHCI和热插拔 ·2x SATA3 6.0 Gb/s接口(ASMedia ASM1061),支持NCQ、AHCI和热插拔 |
| 接口 | ·1x COM端口接头 ·1x机箱侵入和扬声器接脚 ·1xCPU风扇接口(3针) ·1x机箱风扇接口(3针) ·1x24针ATX电源接口 ·1x前面板音频接口 |
| • 2 x USB 2.0 接脚(支持 3 个 USB 2.0 端口,支持 ESD 保护) • 1 x USB 3.2 Gen1 接脚(支持 2 个 USB 3.2 Gen1 端口,支持 ESD 保护) * USB3_0_1 与 USB_0_1 共用。 | |
| BIOS 功能特点 | • AMI UEFI Legal BIOS, 支持 GUI • 支持“即插即用” • ACPI 5.0 兼容唤醒事件 • 支持免跳线(jumperfree) • SMBIOS 3.0 支持 |
| 硬件监控 | • CPU/机箱温度感测 • CPU/机箱风扇转速计 • CPU/机箱静音风扇(根据 CPU 温度自动调整机箱风扇速度) • CPU/机箱风扇多种速度控制 • CASE OPEN(机箱打开)检测 • 电压监控:+12V、+5V、+3.3V、CPU Vcore |
| 操作系统 | • Microsoft® Windows® 10 64-bit |
| 认证 | • FCC、CE • ErP/EuP 支持(需要支持 ErP/EuP 的电源) |
- 有关详细产品信息,请访问我们的网站:http://www.asrock.com
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时,跳线“短接”。如果这些针脚上没有装跳线帽,跳线“开路”。

Short

Open
*跳线帽未提供。
清除CMOS跳线
(CLRCMOS1)
(见第1页,第6个)

2针跳线
短接:清除CMOS
开路:默认
CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息,如系统密码、日期、时间和系统设置参数。要清除和重置系统参数到默认设置,请关闭计算机,从电源上拔下电源线插头。然后可以使用金属材料(如回形针)将 CLRCMOS1 上的焊点短接 3 秒;或使用跳线帽将 CLRCMOS1 上的针脚短接 3 秒。请记住在清除 CMOS 后取下回形针或跳线帽。

如果您清除CMOS,机箱打开会被检测到。请将BIOS选项“Clear Status”(清除状态)调整为清除前一个机箱侵入状态的记录。
1.4板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接脚
(9针PANEL1)
(见第1页,第3个)

按照下面的针脚分配,将机箱上的电源按钮、重置按钮和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN(电源按钮):
连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。
RESET(重置按钮):
连接到机箱前面板上的重置按钮。如果计算机死机,无法执行正常重新启动,按重置按钮重新启动计算机。
PLED(系统电源LED):
连接到机箱前面板上的电源状态指示灯。系统操作操作时,此LED亮起。系统处在S1/S3睡眠状态时,此LED闪烁。系统处在S4睡眠状态或关机(S5)时,此LED熄灭。
HDLED(硬盘活动LED):
连接到机箱前面板上的硬盘活动LED指示灯。硬盘正在读取或写入数据时,此LED亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时,确保连线分配和针脚分配正确匹配。
机箱侵入和扬声器接脚
(7针SPK_C11)
(见第1页,第5个)

请将机箱侵入和机箱扬声
器连接到到此接脚。
串行 ATA3 接口
(SATA3_1:
见第1页,第12个)
(SATA3_2:
见第1页,第13个)
(SATA3_A1:
见第1页,第15个)
(SATA3_A2:
见第1页,第14个)
SATA3_A1 SATA3_1

SATA3_A2 SATA3_2

这四个SATA3接口支持最高
6.0Gb/s数据传输速率的内部存储设备的SATA数据线。
*为最小化引导时间,请将
3.2 Gen1 接脚可以支持两个端口。
前面板音频接脚
(9针HD AUDIO01)
(见第1页,第

此接脚用于将音频设备连接到前音频面板。

-
高清音频支持插孔感测,但机箱上的面板连线必须支持HDA才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
-
如果您使用AC'97音频面板,请按照以下步骤将它安装到前面板音频接脚:
A. 将 Mic_IN (MIC) 连接到 MIC2_L
B. 将 Audio_R (RIN) 连接到 OUT2_R,将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D.MIC_RET和OUT_RET只用于高清音频面板。您不需要针对AC’97音频面板连接它们。
E.要启用前麦克风,请转到Realtek控制面板上的“FrontMic”(前麦克风)选项卡,调整“RecordingVolume”(录音量)。
机箱风扇接口
(3针CHA_FAN1)
(见第1页,第7个)

GND FAN_VOLTAGE CHA_FAN_SPEED
请将风扇线连接到风扇接口并使黑线匹配接地针脚。
CPU风扇接口
(3针CPU_FAN1)
(见第1页,第1个)

N_VOLTAGE CPU_FAN_SPEED
请将CPU风扇线连接到该接口并使黑线匹配接地针脚。
ATX电源接口
(24针ATXPRW1)
(见第1页,第4个)

此主板提供24针ATX电源接口。要使用20针ATX电源,请沿针脚1和针脚13插接它。
串行端口接脚
(9针COM1)
(见第1页,第8个)

此COM1接脚支持串行端口模块。
电子信息产品污染控制标示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」,电子信息产品应进行标示,藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定,您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

图一
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明,请参照以下表格及说明。
| 部件名称 | 有害物质或元素 | |||||
| 铅(Pb) | 镉(Cd) | 汞(Hg) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求,然该部件仍符合欧盟指令2002/95/EC的规范。
备注:此产品所标示之环保使用年限,系指在一般正常使用状况下。
1 簡介
感謝您購買華擎J5040-ITX/J4125-ITX主機板,本主機板經華擎嚴格品管製作,是一套值得信賴的可靠產品。本產品採耐用設計所展現的優異效能,完全符合華擎對品質及耐用度的承諾。

由於主機板規格及BIOS軟體可能會更新,所以本文件內容如有變更,恕不另行通知。如本文件有任何修改,可至華擎網站逕行取得更新版本,不另外通知。若您需要與本主機板相關的技術支援,請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的VGA卡及CPU支援清單。華擎網站http://www.asrock.com.
1.1包装内容
- 豪擎 J5040-ITX/J4125-ITX 主機板(Mini-ITX 尺寸)
·華擎J5040-ITX/J4125-ITX快速安裝指南
·華擊J5040-ITX/J4125-ITX支援光碟 - 2x Serial ATA (SATA) 資料纜線(選用)
- 1 ~x I / O 面板外罩
- 1x螺絲(適用於M.2插座)(選用)
1.2 規格
| 平台 | ·Mini-ITX尺寸 ·固態電容設計 |
| CPU | ·Intel®四核心Pentium®Silver處理器J5040(最高3.2GHz) (適用於J5040-ITX) ·Intel®四核心處理器J4125(最高2.7GHz) (適用於J4125-ITX) |
| 記憶體 | ·雙通道DDR4記憶體技術 ·2x DDR4 SO-DIMM插槽 *不支援每模組2GB DRAM。 ·支援DDR4 2400/2133非ECC無緩衝記憶體 ·最大系統記憶體容量:8GB |
| 擴充插槽 | ·1x PCI Express 2.0 x1插槽 ·1x M.2插座(Key E),支援Type 2230 WiFi/BT模組及Intel®CNVi(整合式WiFi/BT) |
| 顯示卡 | ·整合式Intel®UHD Graphics 605:內建18個執行單元 (最高800MHz)(適用於J5040-ITX) ·整合式Intel®UHD Graphics 600:內建12個執行單元 (最高750MHz)(適用於J4125-ITX) ·DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 ·硬體加速解碼:HEVC(H.265)8位元、HEVC(H.265)10位元、H.264@Lvl5.2(AVC)、JPEG/MJPEG、VP8、VP98位元、VP910位元 ·硬體加速編碼:HEVC(H.265)8位元、HEVC(H.265)10位元、H.264@Lvl5.2(AVC)、JPEG/MJPEG、VP8、VP98位元 ·三個圖形輸出選項:D-Sub、DVI-D及HDMI ·支援三台顯示器 ·支援最高可達4K x 2K(4096x2160) @60Hz解析度的HDMI ·支援最高達1920x1200 @60Hz解析度的DVI-D ·最高支援2048x1536 @60Hz解析度的D-Sub ·支援使用HDMI連接埠(需相容於HDMI監視器)的Auto Lip Sync、xvYCC及HBR(高位元率音訊) |
| • 支援含 DVI-D 及 HDMI 連接埠的 HDCP 2.2 • 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p 藍光 (BD) 播放 | |
| 音訊 | • 7.1 CH HD 音訊含內容保護(Realtek ALC892 音訊轉碼器) 功能 • 高階藍光音訊支援 • 支援突波保護 • ELNA 音響級電容 |
| LAN | • PCIe x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111H • 支援網路喚醒 • 支援雷擊/靜電保護 • 支援 Energy Efficient Ethernet 802.3az • 支援 PXE |
| 後面板 I/O | • 1 x PS/2 滑鼠連接埠 • 1 x PS/2 鍵盤連接埠 • 1 x D-Sub 連接埠 • 1 x DVI-D 連接埠 • 1 x HDMI 連接埠 • 1 x 光纖 SPDIF 輸出連接埠 • 2 x USB 2.0 連接埠(支援靜電保護) • 2 x USB 3.2 Gen1 連接埠(支援靜電保護) • 1 x RJ-45 LAN 連接埠,含 LED(ACT/LINK LED 及 SPEED LED) • HD 音訊插孔:後置喇叭/中置/低音/線路輸入/前置喇叭/麦克風 |
| 儲存裝置 | • 2 組 SATA3 6.0 Gb/s 接頭,支援 NCQ、AHCI 及「熱插拔」 • ASMedia ASM1061 的 2 組 SATA3 6.0 Gb/s 支援 NCQ、AHCI 及熱插拔 |
| 接頭 | • 1 x COM 連接埠排針 • 1 x 機殼防護排針 • 1 x CPU 風扇接頭 (3-pin) • 1 x 機殼風扇接頭 (3-pin) • 1 x 24 pin ATX 電源接頭 • 1 x 前面板音訊接頭 |
- 2 × USB 2.0 排針(支援 3 個 USB 2.0 連接埠)(支援靜電保護)
-
1xUSB3.2Gen1排針(支援2個USB3.2Gen1連接埠)(支援靜電保護)
-
USB3_0_1 與 USB_0_1 共用插槽。
| BIOS功能 | ·AMI UEFI Legal BIOS含GUI支援 ·支援「隨插即用」 ·ACPI 5.0符合喚醒自動開機 ·支援免跳線模式 ·支援SMBIOS 3.0 |
| 硬體監視器 | ·CPU/機殼溫度感應 ·CPU/機殼風扇轉速計 ·CPU/機殼靜音風扇(依CPU溫度自動調整機殼風扇速度) ·機殼開啟偵測 ·CPU/機殼風扇多重速度控制 ·電壓監控:+12V、+5V、+3.3V、CPU Vcore |
| 作業系統 | ·Microsoft* Windows* 10 64-bit |
| 認證 | ·FCC、CE ·ErP/EuP ready(須具備ErP/EuP ready電源供應器) |
*如需產品詳細資訊,請上我們的網站:http://www.asrock.com
1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時,該跳線為「短路」。若沒有跳線帽套在針腳上,該跳線為「開啟」。

Short

Open
- 跳線帽並未隨附。
清除CMOS跳線
(CLRCMOS1)
(請參閱第1頁,編號6)

2-pin跳線
短路:清除CMOS
開啟:預設
您可利用CLRCMOS1清除CMOS中的資料。CMOS中的資料包含系統設定資訊,如系統密碼、日期、時間及系統設定參數。有兩種方式可清除系統參數並重設為預設設定。請關閉電腦並拔除電源線,接著可使用金屬物體(例如迴紋針)使CLRCMOS1焊接點短路約3秒;或使用跳線帽讓CLRCMOS1針腳短路約3秒。請牢記,務必在清除CMOS後取下迴紋針或跳線帽。

若您清除CMOS,可能會偵測到機殼開散。請調整BIOS選項「清除狀態」,清除先前機殼防護狀態的紀錄。
1.4板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上,將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
(請參閱第1頁,編號3)

請依照以下的針腳排列將機殼上的電源按鈕、重設按鈕及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源按鈕):
連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。
RESET(重設按鈕):
接至機殼前面板上的重設按鈕。若電腦凍結且無法執行正常重新啟動,按下重設按鈕即可重新啟動電腦。
PLED(系統電源LED):
連接至機殼前面板上的電源狀態指示燈。系統正在運作時,此LED會亮起。系統進入S1/S3睡眠狀態時,LED會持續閃爍。系統進入S4睡眠狀態或關機(S5)時,LED會熄滅
HDLED(硬碟活動LED):
連接至機設前面板上的硬碟活動LED。硬碟正在讀取或寫入資料時,LED會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時,請確定佈線及針腳指派皆正確相符。
機殼防護排針
(7-pinSPK_C11)
(請參閱第1頁,編號5)

機殼防護排針連接至此排針。
Serial ATA3 接頭
(SATA3_1:
請參閱第1頁,編號12)
(SATA3_2:
請參閱第1頁,編號13)
(SATA3_A1:
請參閱第1頁,編號15)
(SATA3_A2:
請參閱第1頁,編號14)
SATA3_A1SATA3_1

SATA3_A2SATA3_2

這四組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纖線,最高可達 6.0Gb/s 資料傳輸率。
*若要達到最短的開機時間,請將Intel®SATA連接埠(SATA3_1~2)作為開機裝置使用。
USB2.0排針
(4-pin USB_2)
(請參閱第1頁,編號11)

本主機板上含有兩組排針。
(9-pin USB_0_1)
(請參閱第1頁,編號9)

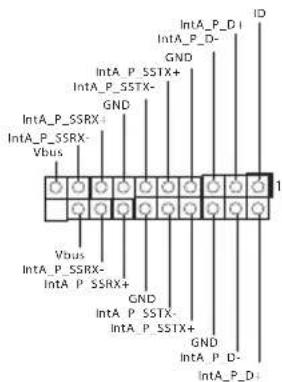

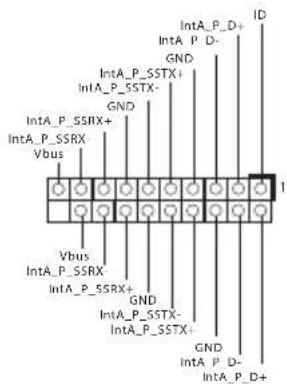

USB3.2Gen1排針
(19-pin USB3_0_1)
(請參閱第1頁,編號10)

此主機板上有一個排針。此USB3.2Gen1排針皆可支援兩個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
(請參閱第1頁,編號16)

本排針適用於連接音訊裝置至前面板音訊。

- 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須支援HDA才能正確運作。請依本手冊及機殼手冊說明安裝系統。
- 若您使用AC'97音讯面板,請按照以下步驟安裝至前面板音讯排針:
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D.MIC_RET及OUT_RET僅供HD音訊面板使用。您不需要在AC'97音訊面板上連接。
E.若要啟動前側麥克風,請前往Realtek控制面板中的「FrontMic」標籤調整「錄音音量」。
機殼風扇接頭
(3-pin CHA_FAN1)
(請參閱第1頁,編號7)

GND
FAN_VOLTAGE
CHA_FAN_SPEED
請將風扇纜線連接至風扇接頭,並比對黑線及接地針腳。
CPU風扇接頭
(3-pinCPU_FAN1)
(請參閱第1頁,編號1)

請將CPU風扇纜線連接至接頭,並比對黑線及接地針腳。
ATX電源接頭
(24-pinATXPWR1)
(請參閱第1頁,編號4)

本主機板配備一組24-pinATX電源接頭。若要使用20-pinATX電源供應器,請插入Pin1及Pin13。
序列連接埠排針
(9-pin COM1)
(請參閱第1頁,編號8)

此 COM1 排針支援序列連接埠模組。
