J5040-ITX - Płyta główna ASROCK - Bezpłatna instrukcja obsługi

Typ produktu	Płyta główna Mini-ITX
Marka	ASRock
Model	J5040-ITX
Zintegrowany procesor	Intel Quad-Core Pentium Silver J5040 (do 3,2 GHz)
Gniazdo pamięci	2 x DDR4 SO-DIMM, maks. 8 GB, 2400/2133 MHz non ECC
Zintegrowana grafika	Intel UHD Graphics 605, do 800 MHz, potrójny wyświetlacz
Wyjścia wideo	1x D-Sub, 1x DVI-D, 1x HDMI 4K@60Hz
Audio	Realtek ALC892, 7.1 kanałów HD
Sieć	Realtek RTL8111H Gigabit LAN, Wake-on-LAN, PXE
Pamięć masowa	4x SATA3 6 Gb/s (2x Intel, 2x ASMedia), NCQ, AHCI, Hot Plug
Złącza wewnętrzne	1x PCIe 2.0 x1, 1x M.2 (E key) dla WiFi/BT, 1x COM, 2x USB 2.0, 1x USB 3.2 Gen1
Złącza panelu tylnego	2x PS/2, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x SPDIF optyczny, 2x USB 2.0, 2x USB 3.2 Gen1, 1x RJ-45, gniazda audio
Wymiary	Mini-ITX: 170 x 170 mm (6,7 x 6,7 cala)
Waga	Około 500 g (bez akcesoriów)
Wymagane zasilanie	Złącze ATX 24-pin, TDP procesora ~10 W
Obsługiwany system operacyjny	Windows 10 64-bit
BIOS	AMI UEFI, interfejs graficzny, Plug and Play, ACPI 5.0
Specjalne funkcje	Kondensatory stałe, ochrona przed przepięciami, audio ELNA
Konserwacja i czyszczenie	Użyj suchej, miękkiej ściereczki, unikaj ściernych środków czyszczących. Odłącz przed czyszczeniem.
Bezpieczeństwo	Unikaj wyładowań elektrostatycznych, chwytaj za krawędzie. Używaj w uziemionej obudowie.
Ciągłe części i naprawialność	Brak części naprawialnych przez użytkownika. Skontaktuj się z ASRock lub autoryzowanym serwisem.

Często zadawane pytania - J5040-ITX ASROCK

Jaki typ pamięci RAM jest obsługiwany?

Płyta główna obsługuje DDR4 non ECC bez buforowania w formacie SO-DIMM, przy 2400/2133 MHz. Maksymalna pojemność to 8 GB (2 x 4 GB). Moduły 2 GB nie są obsługiwane.

Czy mogę użyć innego procesora?

Nie, procesor jest wlutowany na płycie głównej. Model J5040-ITX zawiera Intel Pentium Silver J5040 (Quad-Core, 3,2 GHz). Nie jest wymienny.

Które systemy operacyjne są kompatybilne?

Płyta główna oficjalnie obsługuje Windows 10 64-bit. Inne systemy (Linux) mogą działać, ale nie są gwarantowane.

Jak wyczyścić CMOS?

Aby wyczyścić CMOS, wyłącz i odłącz zasilanie. Zewrzyj zworkę CLRCMOS1 (piny 6) metalowym przedmiotem (spinaczem) na około 3 sekundy. Przywróć kapturek w pozycję otwartą.

Czy płyta główna obsługuje potrójny wyświetlacz?

Tak, dzięki wyjściom D-Sub, DVI-D i HDMI. Możesz podłączyć trzy monitory jednocześnie, z maksymalną rozdzielczością HDMI 4K x 2K (4096x2160) przy 60 Hz.

Jaki zasilacz jest potrzebny?

Płyta główna wymaga standardowego zasilacza ATX ze złączem 24-pin. Całkowity pobór mocy jest niski (TDP procesora 10 W), wystarczy zasilacz 150-300 W.

Czy mogę zainstalować dysk M.2 NVMe?

Gniazdo M.2 (E key) jest przeznaczone dla modułów WiFi/BT typu 2230, a nie dla SSD. Do przechowywania danych użyj 4 portów SATA3.

Jak podłączyć panel przedni obudowy?

Użyj złącza PANNEAU1 (9 pinów) do podłączenia przycisków zasilania, resetu i diod LED. Postępuj zgodnie ze schematem w instrukcji, aby poprawnie określić biegunowość.

Czy płyta główna jest kompatybilna z Windows 11?

Windows 11 nie jest oficjalnie obsługiwany, ale można go zainstalować z modyfikacjami (np. TPM 2.0 i Secure Boot). ASRock zaleca Windows 10 64-bit.

Gdzie znaleźć sterowniki i instrukcję?

Możesz pobrać sterowniki i dokumentację z oficjalnej strony ASRock: www.asrock.com. Wyszukaj model J5040-ITX w sekcji Wsparcie.

INSTRUKCJA OBSŁUGI J5040-ITX ASROCK

Dziekujemy za zakupienie pły glównej ASRock J5040-ITX/J4125-ITX, niedawodnej pły glównej produktowane z konsektwinnie wykonywna przyez firmę ASRock, rygorystyczna konstrukacja sąwość. Płyta ta zapewnia doskonało sąwość dzialania i solidność konstrukości, spożniaja zobowieZNanie firmy ASRock do dostarcznia produktów o wysokiej sąwość i wytrzymalosci.

Ponieważ specyfikacja pły glówn jej oprogramowanie BIOS moga zostac zaktualizowane, zawartość�件 dokumentacijs moisto zostaczmieniona bez powiadomiania. W przypadku jakichkolwiek modyfikacja�件 dokumentacijs zaktualizowana wersja bedzie dostepna na stronie internetowej ASRock, bez dalszego powiadomiania. Jesli wymagana jest pomoc techniczna w odniażieniu do�件 pły glówn, sąȩ odwiedźć strone internetowej w celu uzyskania specyficznych informacijs o uzywnym modelu. Na stronie internetowej ASRock,łąne sąȩ pobrac listej najnowszych kart VGA i obslugiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartosc opakowania

• Płyta glówna ASRock J5040-ITX/J4125-ITX (Wspólczynnik ksztalu Mini-ITX)
• Skrocona instrukcja instalacji ASRock J5040-ITX/J4125-ITX
• Pomocnicza plyta CD ASRock J5040-ITX/J4125-ITX
• 2 × kable dansch Serial ATA (SATA) (Opcjonalne)
  1 x oslona panelu Wejscia/Wyjscia
  1 x sruba do gniazda M.2 (Opcjonalna)

1.2 Specyfikacja

Platforma	• Wspólczynnik ksztaltu Mini-ITX • Konstrukcja kondensatorami stałymi
CPU	• Procesor Intel® Quad-Core Pentium® J5040 (do 3,2 GHz) (tylko dla J5040-ITX) • Procesor Intel® Quad-Core J4125 (do 2,7 GHz)(tylko dla J4125-ITX)
Pamięc	• Technologia pAMIęci Dual Channel DDR4 • 2 x gniażda DDR4 SO-DIMM * 2GB DRAM na modul nie są obstrugwane. • Obłowga pAMIęci DDR4 2400/2133 non-ECC, pAMIęc'' Niebuforowana • Maks. wielkość pAMIęci systemowej: 8GB
Gniazdorozszerzenia	• 1 x gniażdo PCI Express 2.0 x1 • 1 x gniażdo M.2 (Key E), z obłową modulo WiFi/BT typu 2230 i Intel® CNVi (Zintegrowany WiFi/BT)
Grafika	• Zintegrowana grafika Intel® UHD 605: 18 modulo wykonawczych (EU) w srodku (do 800MHz)(tylko dla J5040-ITX) • Zintegrowana grafika Intel® UHD 600: 12 modulo wykonawczych (EU) w srodku (do 750 MHz)(tylko dla J4125-ITX) • DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 • Dekodowanie przyspieszane sprzeglowo: HEVC (H.265) 8 bitowe, HEVC (H.265) 10 bitowe, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bitowe, VP9 10 bitowe • Kodowanie przyspieszane sprzeglowo: HEVC (H.265) 8 bitowe, HEVC (H.265) 10 bitowe, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bitowe • OpCTSTR wyjsć graficznych: D-Sub, DVI-D i HDMI • Obshuga trzech monitorów • Obshuga HDMI z maks. rozdzielczość do 4K x 2K (4096x2160) przy 60Hz • Obshuga DVI-D z maks. rozdzielczość do 1920x1200 przy 60Hz • Obshuga D-Sub z maks. rozdzielczość do 2048x1536 przy 60Hz • Obshuga Auto Lip Sync, xvYCC i HBR (High Bit Rate Audio) z portami HDMI (Wymagany monitor zgodny z HDMI)
	• Oblęga HDCP 2.2 z portami DVI-D i HDMI • Oblȩga odtwarzania Blu-ray (BD) Full HD 1080p z portami DVI-D i HDMI
Audio	• Audio HD 7.1 CH z zabezmieczemium tresci (Kodek audio Realtek ALC892) • Oblȩga audio Blu-ray Premium • Oblȩga zabezmieczenia przyzed przypieciami • Nasadki audio ELNA
LAN	• 1 x PCIE Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111H • Oblȩga Wake-On-LAN • Oblȩga zabezmieczenia przyzed wymiadowaniami atmosferyczny-mi/ESD • Oblȩga Energy Efficient Ethernet 802.3az • Oblȩga PXE
Tylny panel Wej MSCIA/ Wyj MSCIA	• 1 x port myszy PS/2 • 1 x port klawiatury PS/2 • 1 x port D-Sub • 1 x port DVI-D • 1 x port HDMI • 1 x port optycznégo wyjscia SPDIF • 2 x porty USB 2.0 (Obȩga zabezmieczenia ESD) • 2 x porty USB 3.2 Gen1 (Obȩga zabezmieczenia ESD) • 1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED) • Gniazda audio HD: Głownik tylny / Centralny / Basy / Wejscie liniowe / Głownik przyedni / Mikrofon
Przecho- wywanie	• 2 x zącza SATA3 6,0 Gb/s, obȩga NCQ, AHCI i Hot Plug • 2 x zącza SATA3 6,0 Gb/s ASMMedia ASM1061, obȩga NCQ, AHCI i Hot Plug
Zącze	• 1 x zącze glówne portu COM • 1 x zącze glówne naruszenia obudowy i glównika • 1 x zącze wentylatora CPU (3-pinowe) • 1 x zącze wentylatora obudowy (3-pinowe) • 1 x 24 pinowe zącze zasilania ATX • 1 x zącze audio na panelu przyednim

• 2 x zláczga glówkowe USB 2.0 (Obśluga 3 portów USB 2.0) (Obśluga zabezmieczenia ESD)
• 1 x porty glównowe USB 3.2 Gen1 (obługa 2 portów USB 3.2 Gen1) (obługa zabezpieczenia ESD)
• USB3_0_1 jest wspóldzielone z USB_0_1.

Funkcja BIOS

• Obługa starszych wersji BIOS AMI UEFI z GUI
• Obshuga Plug and Play
  Zgodnosc zdarzen wybudzania z ACPI 5.0
• Obšluga bezzworkowa
• Obstuga SMBIOS 3.0

Monitor sprzety

Wykrywanie temperaturey procesora/obudowy
Tachomett wentylatora procesora/obudowy
- Cichy wentylator procesora/obudowy (automatyczna regulacja prędkosci obrotowej wentylatora obudowy zaleznie od temperatury CPU)
- Sterowanie wieloma prędkosciymi obrotowymi wentylatora procesora/obudowy
- Wykrywanie OTWARCIA OBUDOWY
- Monitorowanie napiecia: Napiecie rdzenia CPU Vcore +12 V, +5 V, +3,3 V

System operacyjny

• Microsoft Windows 10 64-bitowy

Certyfika-ty

FCC,CE
Gotowosc do obslugi ErP/EuP (Wymagane zasilanie z gotowosci obslugi ErP/EuP)

1.3 Ustawenia zwarek

Ta ilustracja tokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest "Zwarta". Jesli nasadka zworki nie jest umieszczona na pinach, zworka jest "Otwarta".

Short

Open

*Zworka nie jest dostarczana.

Zworkausuwania danych

z pamięci CMOS

(CLRCMOS1)

(spreads. s.1, Nr 6)

2-pinowa zworka

Zwarcie: Usuniecie danych z

pamięci CMOS

Otwarcie: Domyslne

CLRCMOS1 umozliwia usuniecie wzystkich danych z pamieci CMOS. Dane w pamieci CMOS obejmujz informace o konfiguracji systemu, takie jak haslo do systemu, datc, czs i parametry konfiguracji systemu. Dostepe na dwa sposoby usuwania i resetowania parametrów systemu do ustawien domyslnych. Wylucz komputer i odlacz przywoz dzasilajczy, a nastepnie noza zewrzej na 3 sekundy punkty lutowania na CLRCMOS1 poprzej uzycie metalowego obiektu, np., spinacza do papieru; lub noza uzyc zworke do zwarcia na 3 sekundy pinu na CLRCMOS1. Nalezy pamietac, aby po usunieciu danych z pamieci CMOS usunac spinacz do papieru lub zworke.

Po usunieciu dansch z pamieci CMOS, moze byc wykrywane otwarcie obudowy. Wyreguluj opcje BIOS "Clear Status (Stan usuwania)", aby usunac zapis poprzedniego stanu naruszenia obudowy.

1.4 Wbudowane zącza glówkowe i innate zącza

Wbudowane zlacza glowskowe i innate zlacza sq bezzworkowe. NIE nalezy umieszczacz zwarek nad tymi zlaczami glowskowymi i zlaczami. Umieszczanie zwarek nad zlaczami glowskowymi i zlaczami spowoduje trwahe uszkodzenie plyt glyownej.

Zlacze glowkowe na pane- lu systemu

(9-pinowe PANEL1)

(spreads.s.1,Nr 3)

Do tego złęcza glównywo go
można podȩczć przycisk
zasilania, przycisk reset i
wskaźnik stanu systemu
na obudowej, zgodnia z
przydzialem pinów ponizej.
Przed podȩczieniem kabli naleźy
zapisć pozycje pinów plus i
minus.

PWRBTN (Przycisk zasilania):

Podlącenie do przycisków zasilania na panelu przyznim obudowy. Uzytkownik要去 skonfigurowaN spoB wyluczania systemu zu uzymiem przycisku zasilania.

RESET (Przycisk resetowania):

Podlącenie do przycisku resetowania na panelu przyednim obudowy. Naciśnij przycisk resetowania, aby ponownie uruchomic komputer, przy.go zaawieszeniu i braku moziwość wykonania normalné gon ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podlącenie do wskaźnika stanu zasilania na panelu przyednim obudowy. Ta dioda LED jest włączona podczas dzialania systemu. Ta dioda LED miga, gdy system znajduje są w stanie uspienia S1/S3. Ta dioda LED jest włączona, gdy system znajduje są w stanie uspienia S4 lub włączenia zasilania (S5).

HDLED (Dioda LED aktwynosci dysku twardego):

Podlącenie do diody LED aktywnosci dysku twardego na panelu przydnim obudowy. Dioda LED jest wlączona, podczas odczytu lub zapisu danych przydask twardy.

Konstruktura panelu przyznieszys od obudowy. Moduł panelu przyznieszys glówny składc zyszczycska zasilania, przyciscu resetowania, diody LED zasilania, diody LED aktywnosci dysku twardego, glównika, itd. Po podlączeni do togo zȩcza glównowej moduł panelu przyznieszys obudowy, sąszys upewnic, ze jest prawidlowo dopasowany przydzial przyzewodów i pinów.

Zlacze glowkow naruszenia obud glosnika

(7-pinowe SPK_C11)

(spreads.1, Nr 5)

Podlacz to tego zlacza glowskowe go naruszenie obudowy i glosnik obudowy.

Zlącza Serial ATA3

(SATA3_1:

sprawdz s.1, Nr 12)

(SATA3_2:

sprawdz s.1, Nr 13)

(SATA3_A1:

sprawdź s.1, Nr 15)

(SATA3_A2:

sprawdz s.1, Nr 14)

SATA3_A1SATA3_1

SATA3_A2SATA3_2

Złacza glównowe USB 2.0

(4-pinowe USB_2)

(spreads.s.1,Nr 11)

(9-pinowe USB_0_1)

(spreads.1, Nr 9)

Te cztery zlacza SATA3 obsluguja kable danych SA7 dla wewetrznych urzadzer pamięci z szybkoscią transf danych do 6,0 Gb/s.

*W celu minimalizaggi czasu uruchamiania, dla urzadzen rozruchowych, nalezy uzyc porty Intel SATA (SATA3_1~2).

Na tej plycie glownej znajduja sie dwa zlacza glowkowe.

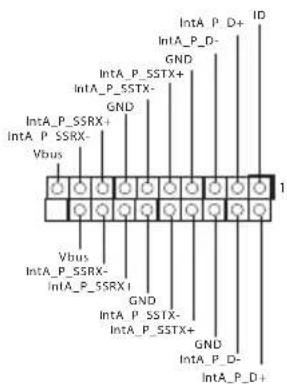

Złęcza glównowe USB 3.2

Gen1

(19-pinowe USB3_0_1)

(spreads.s.1,Nr 10)

Na tej plycie glownej znajduje sie\ jedno zlacze glowkowe. To zlacze glowkowe USB 3.2 Gen1 moze\ obslugiwać dwa porty.

Zlaczeg glowkowe audio panelu przydniego

(9-pinowe HD_AUDIO1)

(spreads.s.1,Nr 16)

To złacze glówne shuzy do podłuczania urzadzen audio do przyzniediego paneu audio.

1. High Definition Audio obsluguje wykrywanie gniazda, ale aby Dziatać prawidłowo przyzwód panelu na odubowie musi obslugiwac HDA. W celu instalaci systemu naleźwy wykonac instrukcje z naszego podręcznika i podręcznika odubowy.

2. Jesli uzywany jest panel audio AC'97, nalezy go zaintalowac w zlączu glównym audio panelu przydniego, poprzej wykonanie wymiienionych poniżej czynnosci:

A. Podlqcz Mic_IN (MIC) do MIC2_L.
B. Podlacz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podlacz uziemienie (GND) do uziemenia (GND).
D. MIC_RET i OUT_RET sluż ywlącznie dla panelu audio HD. Nie naleź iy ich podlączać dla panelu audio AC'97.
E. Aby uaktywnic mikrofon przedni, przyejdz do zakladki "FrontMic" w panelu Realtek

Control i wyreguluj "Glośnosc nagrywania".

Zlącze wentylatora obudowy

(3-pinowe CHA_FAN1)

(spreads.1,Nr7)

GND
FAN_VOLTAGE
CHA_FAN_SPEED

Podlacz przyzewody wentylatora do złacza wentylatora i dopasuj czarny przyzwód do styku masy.

Podlacz do złacza przywody kabel wentylatora CPU i dopasuj czarny przywód do pinu uziemienia.

Zlacze zasilania ATX

(24-pinoweATXPWR1)

(spreads. s.1, Nr 4)

Ta plya glowna udostepnia 24-pinowe zlacze zasilania ATX. W celu uzycia 20-pinowego zasilacza ATX, nalezy podlaczyc je wzdluz pinu 1 i pinu 13.

Zlącze glównowe portuszeregowego

(9-pinowe COM1)

(spreads.1, Nr 8)

To zlokce glowkowe COM1 obsluguje modul portu szeregowego.
