Tipo di prodotto	Scheda madre Mini-ITX
Marca	ASRock
Modello	J5040-ITX
Processore integrato	Intel Quad-Core Pentium Silver J5040 (fino a 3,2 GHz)
Socket memoria	2 x DDR4 SO-DIMM, max 8 GB, 2400/2133 MHz non ECC
Grafica integrata	Intel UHD Graphics 605, fino a 800 MHz, triplo display
Uscite video	1x D-Sub, 1x DVI-D, 1x HDMI 4K@60Hz
Audio	Realtek ALC892, 7.1 canali HD
Rete	Realtek RTL8111H Gigabit LAN, Wake-on-LAN, PXE
Archiviazione	4x SATA3 6 Gb/s (2x Intel, 2x ASMedia), NCQ, AHCI, Hot Plug
Connettori interni	1x PCIe 2.0 x1, 1x M.2 (E key) per WiFi/BT, 1x COM, 2x USB 2.0, 1x USB 3.2 Gen1
Connettori pannello posteriore	2x PS/2, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x SPDIF ottico, 2x USB 2.0, 2x USB 3.2 Gen1, 1x RJ-45, jack audio
Dimensioni	Mini-ITX: 170 x 170 mm (6,7 x 6,7 pollici)
Peso	Circa 500 g (senza accessori)
Alimentazione richiesta	Connettore ATX a 24 pin, TDP processore ~10 W
Sistema operativo supportato	Windows 10 a 64 bit
BIOS	AMI UEFI, interfaccia grafica, Plug and Play, ACPI 5.0
Caratteristiche speciali	Condensatori solidi, protezione contro le sovratensioni, audio ELNA
Manutenzione e pulizia	Utilizzare un panno asciutto e morbido, evitare prodotti abrasivi. Scollegare prima della pulizia.
Sicurezza	Evitare scariche elettrostatiche, maneggiare dai bordi. Utilizzare in un contenitore con messa a terra.
Parti di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare ASRock o un tecnico autorizzato.

Domande frequenti - J5040-ITX ASROCK

Che tipo di memoria RAM è supportato?

La scheda madre supporta la DDR4 non ECC senza buffer in formato SO-DIMM, a 2400/2133 MHz. La capacità massima è di 8 GB (2 x 4 GB). I moduli da 2 GB non sono supportati.

Posso usare un processore diverso?

No, il processore è saldato sulla scheda madre. Il modello J5040-ITX integra un Intel Pentium Silver J5040 (Quad-Core, 3,2 GHz). Non è sostituibile.

Quali sistemi operativi sono compatibili?

La scheda madre supporta ufficialmente Windows 10 a 64 bit. Altri sistemi (Linux) possono funzionare ma non sono garantiti.

Come cancellare il CMOS?

Per cancellare il CMOS, spegnere e scollegare l'alimentazione. Cortocircuitare il jumper CLRCMOS1 (pin 6) con un oggetto metallico (graffetta) per circa 3 secondi. Riposizionare il cappuccio in posizione aperta.

La scheda madre supporta il triplo display?

Sì, grazie alle uscite D-Sub, DVI-D e HDMI. Puoi collegare tre schermi contemporaneamente, con una risoluzione HDMI massima di 4K x 2K (4096x2160) a 60 Hz.

Quale alimentazione è necessaria?

La scheda madre richiede un alimentatore ATX standard con connettore a 24 pin. Il consumo totale è basso (TDP del processore 10 W), un alimentatore da 150-300 W è sufficiente.

Posso installare un disco M.2 NVMe?

Il socket M.2 (E key) è destinato a moduli WiFi/BT di tipo 2230, non a SSD. Per l'archiviazione, utilizzare le 4 porte SATA3.

Come collegare il pannello frontale del case?

Utilizzare l'intestazione PANNEAU1 (9 pin) per collegare i pulsanti di alimentazione, reset e LED. Seguire lo schema nel manuale per individuare correttamente le polarità.

La scheda madre è compatibile con Windows 11?

Windows 11 non è ufficialmente supportato, ma può essere installato con modifiche (come TPM 2.0 e Secure Boot). ASRock raccomanda Windows 10 a 64 bit.

Dove trovare i driver e il manuale?

Puoi scaricare i driver e la documentazione sul sito ufficiale di ASRock: www.asrock.com. Cerca il modello J5040-ITX nella sezione Support.

MANUALE UTENTE J5040-ITX ASROCK

Congratulations per l'acquisto della scheda madre ASRock J5040-ITX/J4125-ITX, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre excellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrirse sempre qualità e durata.

Dato che le specifiche della schedà madre e del software BIOS possono essere aggiornate, il contento di questa documentazione sare soggetti a variazioni nella preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sare disponibile sul site Web di ASRock perché ulteriore preavviso. Per il supporto tecnico correlato a questa schedà madre, visitare il loro site Web per informazioni specifiche relative al modello attualmente in uso. è possibile trovare l'ecnolo di schedè VGA più recenti e di supporto di CPU nelle situ Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock J5040-ITX/J4125-ITX (Form Factor Mini-ITX)
• Guida all'installazione rapida di ASRock J5040-ITX/J4125-ITX
  CD di supporto ASRock J5040-ITX/J4125-ITX
• 2 x cavi dati Serial ATA (SATA) (opzionali)
  1x mascherina metallica posterior I/O
• 1 x viti per Socket M.2 (opzionali)

1.2 Specifiche

Piattaforma	·Fattore di forma Mini-ITX ·Design condensatore solido
CPU	·Processore Intel® Quad-Core Pentium® Silver J5040 (fino a 3,2 GHz) (per J5040-ITX) ·Processore Intel® Quad-Core J4125 (fino a 2,7 GHz) (per J4125-ITX)
Memoria	·Tecnologia memoria DDR4 Dual Channel ·2 Alloggi DDR4 SO-DIMM *Non sono supportati 2GB DRAM per modulo. ·Supporto di memoria DDR4 2400/2133 non-ECC, un-buffered ·Capacità max. della memoria di sistema: 8GB
Alloggio d'es-pansione	·1 x alloggio PCI Express 2.0 x1 ·1 x Socket M.2 (Key E), supporta moduli di tipo 2230 WiFi/BTEi Intel® CNVi (Integrated WiFi/BT)
Grafica	·Intel® UHD Graphics 605 integrata: 18 EU inside (fino a 800MHz) (per J5040-ITX) ·Intel® UHD Graphics 600 integrata: 12 EU inside (fino a 750MHz) (per J4125-ITX) ·DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 ·Decodifca accelerazione HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bit ·Codifca accelerazione HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit ·Tre opzioni di output grafico: D-Sub, DVI-D e HDMI ·Supporto di tre monitor ·Supporta HDMI con risoluzione massima fino a 4K x 2K (4096 x 2160) a 60Hz ·Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz ·Supporta D-Sub con una risoluzione max. fino a 2048x1536 a 60 Hz ·Supporto delle funzioni Auto Lip Sync, xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)
	Supporto di HDCP 2.2 con le porte DVI-D e HDMI Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI
Audio	Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892) Supporto audio Blu-ray Premium Supporta protezione da sovratensione Cappucci audio ELNA
LAN	1 x PCIE LAN Gigabit 10/100/1000 Mb/s Realtek RTL8111H Supporto WOL (Wake-On-LAN) Supporta protezione da fulmini/scariche elettrostatiche Supporto Energy Efficient Ethernet 802.3az Supporto PXE
I/O pannello posteriore	1 x porta mouse PS/2 1 x porta tastiera PS/2 1 x porta D-Sub 1 x porta DVI-D 1 x porta HDMI 1 x porta uscita SPDIF ottico 2 x porta USB 2.0 (supporto protezione da scariche elettrostatiche) 2 x porta USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche) 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED) Connettori audio HD: altoparlante posteriore/centrale/basso/ ingresso linea/altoparlante anteriore/microfono
Archivazione	2 x connettori SATA3 6,0 Gb/s supportano NCQ, AHCI e Hot Plug 2 x Connettori SATA3 6,0 Gb/s ASMMedia ASM1061, sup-portano NCQ, AHCI e Hot Plug
Connettore	1 x connettore porta COM 1 x collegamento altoparlante e intrusione telaio 1 x connettore ventola CPU (3-pin) 1 x Connettore ventola telaio (3-pin) 1 x connettore alimentazione ATX 24 pin 1 x connettore audio pannello frontale

• 2 x connettori USB 2.0 (supporto di 3 porte USB 2.0) (supporta protezione da scariche elettrostatiche)
• 1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)
• USB3_0_1 condivisa con USB_0_1.

Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto
Supporta "Plug and Play"
- Eventi di riattivazione conformi a ACPI 5.0
Supporta jumperfree
Supporto di SMBIOS 3.0

Hardware Monitor

• Rilevamento temperatura CPU/teiaio
  Tachimetro ventola CPU/telaio
• Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperature della CPU)
• Ventola CPU/telaio con controllo di varie velocità
• Rilevamento CASE OPEN
• Monitoraggio tensione: +12V, + 5V, + 3,3V , CPU Vcore

so

• Microsoft® Windows® 10 64 bit

Certificazioni

FCC,CE
- ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

• Per informazioni dettagiate sul prodotto, visitare il nostro site Web: http://www.asrock.com

1.3 Impostazione jumper

L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

*Il cappuccio jumper non è fornito in dotazione.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag.1,n.6)

Jumper a 2 pin

Cortocircuitato: Azzerare la CMOS

Aperto: Predefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione delsystema quali password del systema, data, ora e parametri di impostazione delsystema. Ci sono dume modi per cancellare e ripristinare i parametri diSYSTEMA sulle impostazioni predefinite. Specnere il computer e scollegare il cavo d'alimentazione, quando cortocircuito per 3 secondi i punti di saldatura su CLRCMOS1 utilizzando un materiale metallico, una graffetta ad esempio; oppure utilizzare un cappuccio jumper per cortocircuito per 3 secondi il pin su CLRCMOS1. Ricordarsi di rimuovere il cappuccio jumper dello avere camcellato la CMOS.

Se si azzerà la CMOS, PODISSERE rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registrar del precedente stato di intrusione dello chassis.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del
sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 3)

Collegare il tasto d'alimentazione, il tasto di ripristino e l'indicatore di stato del sistema del telaio a但这a basetta in base all'assegnazione dei pin definita di seguito. Annotare i pin positivi negativi prima di collegare i cavi.

PWRBTN (tasto d'alimentazione):

Collegare al tasto d'alimentazione del pannello frontale del telaio. Utilizzando il tasto d'alimentazione è possibile configurare il modo in cui si spegne il sistema.

RESET (tastodi ripristino):

Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare ilsystema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando ilsysteme è in funzione. Il LED continua a lampeggiare quando il systema si trovava nellato di suspensione S1/S3. Il LED è spento quando il systema si trovava quello stato di suspensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cancellare a seconda dello chassis. Un modulo del pannello frontale consiste principamente di tasting alimentazione, tasting di ripristino, LED d'alimentazione, LED attività del disco rigido, altoparlanti eosi via. Quando si collega il modulo del pannello frontale del telao a questa basetta, assicurarsi che l'assegnazione dei cavi e l'assegnazione dei pin siano corrette.

Collegamento altoparlante

e intrusione telaio

(SPK_C11 a 7 pin)

(vedere pag. 1, n. 5)

Collegare l'intrusione telaio e l'altoparlante a questo

collegamento.

Connettori Serial ATA3

(SATA3_1:

vedere pag.1, n. 12)

(SATA3_2:

vedere pag.1, n. 13)

(SATA3_A1:

vedere pag.1, n. 15)

(SATA3_A2:

vedere pag.1, n. 14)

SATA3_A1SATA3_1

SATA3_A2SATA3_2

Header USB 2.0

(USB2 a 4 pin)

(vedere pag. 1, n. 11)

USB PWR

Questi quattro connettori SATA3
supportano cavi dati SATA

per dispositivi di archiviazie

interna, con una velocità di

trasferimento dati fino a 6,0Gb / s

• Per ridurre al minimo il

tempo d'avvio, usare le porte

SATA Intel® (SATA3_1~2) per i

dispositivi di'avvio.

(USB_0_1 a 9 pin)

(vedere pag. 1, n. 9)

Ci sono due connettori su questasa schedamadre.

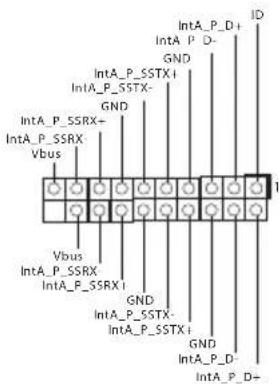

Header USB 3.2 Gen1

(USB3_0_1 a 19 pin)

(vedere pag. 1, n. 10)

Su questa scheda madre c'é un connettore. Questa basetta USB

3.2 Gen1 cui supportare due parte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 16)

Questo header serve a collegare i dispositivi audio al pannello

audio anteriore.

1. L'audio ad alta definizione supporte le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizes un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguido le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettore della ventola dello chassis

(CHA_FAN1 a 3 pin)

(vedere pag. 1, n. 7)

GND
FAN_VOLTAGE
CHA_FAN_SPEED

Collegare il cavo della ventola al connettore della ventola e far corrispondere il filo nero al pin di terra.

Connettore ventola CPU

(CPU_FAN1 a 3 pin)

(vedere pag. 1, n. 1)

Collegare il cavo della ventola CPU al connettore e far corrispondere il filo nero al pin di terra.

Connettore di alimentazione ATX

(ATXPWR1 a 24 pin)

(vedere pag. 1, n. 4)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Perutilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Header porta serial (COM1 a 9 pin)

(vedere pag. 1, n. 8)

Questo header COM1 supporta un modulo di porta seriale.
