Tipo de produto	Placa-mãe Mini-ITX
Marca	ASRock
Modelo	J5040-ITX
Processador integrado	Intel Quad-Core Pentium Silver J5040 (até 3,2 GHz)
Soquete de memória	2 x DDR4 SO-DIMM, máx. 8 GB, 2400/2133 MHz não ECC
Gráficos integrados	Intel UHD Graphics 605, até 800 MHz, exibição tripla
Saídas de vídeo	1x D-Sub, 1x DVI-D, 1x HDMI 4K@60Hz
Áudio	Realtek ALC892, 7.1 canais HD
Rede	Realtek RTL8111H Gigabit LAN, Wake-on-LAN, PXE
Armazenamento	4x SATA3 6 Gb/s (2x Intel, 2x ASMedia), NCQ, AHCI, Hot Plug
Conectores internos	1x PCIe 2.0 x1, 1x M.2 (chave E) para WiFi/BT, 1x COM, 2x USB 2.0, 1x USB 3.2 Gen1
Conectores do painel traseiro	2x PS/2, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x SPDIF óptico, 2x USB 2.0, 2x USB 3.2 Gen1, 1x RJ-45, conectores de áudio
Dimensões	Mini-ITX : 170 x 170 mm (6,7 x 6,7 polegadas)
Peso	Aproximadamente 500 g (sem acessórios)
Fonte de alimentação necessária	Conector ATX de 24 pinos, TDP do processador ~10 W
Sistema operacional suportado	Windows 10 64 bits
BIOS	AMI UEFI, interface gráfica, Plug and Play, ACPI 5.0
Características especiais	Capacitores sólidos, proteção contra sobretensão, áudio ELNA
Manutenção e limpeza	Usar pano seco e macio, evitar produtos abrasivos. Desconectar antes de limpar.
Segurança	Evitar descargas eletrostáticas, manusear pelas bordas. Usar em gabinete aterrado.
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário. Contatar ASRock ou um técnico autorizado.

Perguntas frequentes - J5040-ITX ASROCK

Que tipo de memória RAM é suportado?

A placa-mãe suporta DDR4 não ECC sem buffer no formato SO-DIMM, a 2400/2133 MHz. A capacidade máxima é de 8 GB (2 x 4 GB). Os módulos de 2 GB não são suportados.

Posso usar um processador diferente?

Não, o processador é soldado na placa-mãe. O modelo J5040-ITX integra um Intel Pentium Silver J5040 (Quad-Core, 3,2 GHz). Não é substituível.

Quais sistemas operacionais são compatíveis?

A placa-mãe suporta oficialmente Windows 10 64 bits. Outros sistemas (Linux) podem funcionar, mas não são garantidos.

Como limpar o CMOS?

Para limpar o CMOS, desligue e desconecte a alimentação. Curto-circuite o jumper CLRCMOS1 (pinos 6) com um objeto metálico (clipe) por cerca de 3 segundos. Coloque a tampa novamente na posição aberta.

A placa-mãe suporta exibição tripla?

Sim, graças às saídas D-Sub, DVI-D e HDMI. Você pode conectar três monitores simultaneamente, com resolução máxima HDMI de 4K x 2K (4096x2160) a 60 Hz.

Qual fonte de alimentação é necessária?

A placa-mãe requer uma fonte ATX padrão com conector 24 pinos. O consumo total é baixo (TDP do processador 10 W), uma fonte de 150-300 W é suficiente.

Posso instalar um disco M.2 NVMe?

O soquete M.2 (chave E) é destinado a módulos WiFi/BT do tipo 2230, e não a SSDs. Para armazenamento, use as 4 portas SATA3.

Como conectar o painel frontal do gabinete?

Use o conector PAINEL1 (9 pinos) para conectar os botões de alimentação, reset e LED. Siga o esquema no manual para identificar as polaridades.

A placa-mãe é compatível com Windows 11?

Windows 11 não é oficialmente suportado, mas pode ser instalado com modificações (como TPM 2.0 e Secure Boot). A ASRock recomenda Windows 10 64 bits.

Onde encontrar os drivers e o manual?

Você pode baixar os drivers e a documentação no site oficial da ASRock: www.asrock.com. Pesquise o modelo J5040-ITX na seção de Suporte.

MANUAL DE UTILIZADOR J5040-ITX ASROCK

Este c眩zal se utilizes para conectar

Obrigado por adquirir a placamãe ASRock J5040-ITX/J4125-ITX, uma confiavel placamãe ASRock produzida sob rigoroso controle de qualidade consistente.Esta placaprincipal oferece um excelende desempenho com um design robusto em conformidadecom o compromisso da ASRock em fabricar produits de qualidade e resistentes.

Como as espécificações da placă-mãe e do software do BIOS poder ser atualizadas, o conteudo desta documentoação estarã sujeito a alteracoes sem avis prévio. Caso ocorram modificações a esta documentoação, a versão atualizada estáriad disponível no site da ASRock sem avis prévio. Se precisar de assistência técnica relacionada a esta placă principal, visite o"Ourso site para obter informações espécicas sobre o Modelo que estiver utilizing. Você también poderá encontrar a lista de placas VGA e CPU mais recentes supportadas no site da ASRock. Site da ASRock. http://www.asrock.com.

1.1 Conteudo da embalagem

• Placa Mae ASRock J5040-ITX/J4125-ITX (Fator de Forma Mini-ITX)
• Guia de Instalação Rápida da ASRock J5040-ITX/J4125-ITX
  CD de Suporte da ASRock J5040-ITX/J4125-ITX
• 2 × Cabos de dados Serial ATA (SATA) (Optional)
  1xPainel de E/S
  1 x Parafuso para Soquete M.2 (Optional)

1.2 Especificações

Plataforma	· Formato Mini-ITX · Design de condensador=sólico
CPU	· Processor Intel® Quad-Core Pentium® Prata J5040 (até 3,2 GHz) (para J5040-ITX) · Processor Intel® Quad-Core JJ4125 (até 2,7 GHz) (para J4125-ITX)
Memória	· Tecnologia de memória DDR4 deinous canais · 2 x Slots DDR4 SO-DIMM * 2GB de DRAM por modulo não é suportado. · Suorta memória DDR4 2400/2133, não ECC, sem memória intermédia · Capacidade maior da memória do sistema: 8GB
Slot de ex-pansão	· 1 x slots PCI Express 2.0 x1 · 1 x soquete M.2 (Chave E), suorta Módulo tipo 2230 WiFi/BT e Intel® CNVi (WiFi/BT Integrado)
Gráfeicos	· Gráfeicos Integrados Intel® UHD 605: 18 EUs interno (Até 800MHz) (para J5040-ITX) · Gráfeicos Integrados Intel® UHD 600: 12 EUs interno (Até 750MHz) (para J4125-ITX) · DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 · Decodificação de Acceleração de HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bit · Decodificação de Acceleração de HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit · Três opções de saída de graficos: D-Sub, DVI-D e HDMI · Suorta configuração comTRS monitores · Suorta HDMI com resolution maximizing até 4K x 2K (4096x2160) @ 60Hz · Suorta DVI-D com resolution maior de até 1920x1200 @ 60Hz · Suorta D-Sub com resolution maior de até 2048x1536 @ 60Hz · Suorta Auto sincronização labial, xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)
	• Suporta HDCP 2.2 com Portas DVI-D e HDMI • Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI
Áudio	• Áudio HD de 7.1 canais com proteção de conteudo (Codec de.audio Realtek ALC892) • Suporte录音 Blu-ray superior • Suporta Proteção de Sobretensão • Fones de Áudio ELNA
LAN	• LAN Gigabit 10/100/1000 Mb/s PCIE x1 • Realtek RTL8111H • Suporta Wake-On-LAN • Oferece Suporte à Proteção de Relâmpago/ESD • Suporta Energy Efficient Ethernet 802.3az • Suporta PXE
E/S do pailen posterior	• 1 x Porta PS/2 para mouse • 1 x Porta PS/2 para Teclado • 1 x Porta D-Sub • 1 x Porta DVI-D • 1 x Porta HDMI • 1 x Porta de saía SPDIFólica • 2 x Portas USB 2.0 (Suporta Proteção ESD) • 2 x Portas USB 3.2 Gen1 (Suporta Proteção ESD) • 1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE) • Fichas de录音 HD: Alto-falante posterior / Central / Graves / Entrada de LINHA / Alto-falante frontal / Microfone
Armazenamento	• 2 x Conectores SATA3 6,0 Gb/s, suporte NCQ, AHCI, Conec- tor a Quente • 2 x Conectores SATA3 6,0 Gb/s ASMedia ASM1061, suporte NCQ, AHCI, Conector a Quente
Conector	• 1 x Suporte porta COM • 1 x Intrusão do Chassi e Cabeçote de Autofalante • 1 x Conceptor da ventoinha da CPU (3 pinos) • 1 x Conceptor da ventoinha do Gabinete (3 pinos) • 1 x Conceptor alimentação ATX 24 pinos • 1 x Conceptor de录音 do pailen frontal

• 2 x Plataformas USB 2.0 (Suporta 3 portas USB 2.0) (Suporta Proteção ESD)
• 1 x Plataforma USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta Proteção ESD)
• USB3_0_1 é compartilhado com USB_0_1.

Funções da BIOS

AMI UEFI Legal BIOS com suporte GUI
- Suporta "Plug and Play"
- ACPI 5.0 compatível com eventos de descentar
- Suporta jumperfree
- Suporte SMBIOS 3.0

Monitor de hardware

• Sensor de temperatura da CPU/Gabinete
• Tacómetro da Ventoinha da CPU/Gabinete
• Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)
• Controle de multi velocidade da Ventoinha da CPU/Gabinete
• Detecção de ABERTURA da CAIXA
• Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore

so

• Microsoft® Windows® 10 64-bit

Certificacoes

FCC,CE
- Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

1.3 Configuração dos jumpers

A imagem abaixo minha como os jumpers são configurados. quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Short

Open

*A tampa do jumper não é fornecida.

Apagar o Jumper CMOS

(CLRCMOS1)

(ver p.1, N.° 6)

Jumper de 2 pinos

Curto: Apagar CMOS

Abrir:Padrao

CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem informações de configuração doSYSTEMA, tal como senha doSYSTEMA, data, hora e parâmetros de configuração doSYSTEMA. há两大 maneiras para você limpar e redefineir os parâmetros doSYSTEMA para a configuração padrão. Por favor, desligue o computador e desconnecte o cabo de alimentação, em seguida, você pode也是非常会影响 curto nos pontos de solda no CLRCMOS1 using material de metal, por exemplo, um clipé de papel por 3segundos; ou você pode usar um jumper para会影响 curto no pino CLRCMOS1 durante 3segundos. Por favor, não se esqueça dekirrar o clipé de papel ou a tampa do jumper antes de apagar o CMOS.

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Suportes e connectores onboard

Os conectores e suportes onboard NAO são jumpers. NAO coloque tampas de jumpers sobre estas terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placă-măe.

Suporte do paine de
sistema

(PAINEL1 de 9 pinos)

(ver p.1, N.° 3)

Ligue o botao de alimentacao, o botao de reinicializacao e o indicator do estado do systema no chassi deste suporte, de acordo com a descricao abaixo.

Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no pânel frontal do chassi. Você pode configurar a forma para deslaggar o seu Sistema atraves do botão de alimentação.

RESET (Botão de Reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reincio normal.

PLED (LED de alimentação do Sistema):

Conecte o indicator do estado da alimentacao no pail frontal do chassi. O LED ficar aceso quando o Sistema estiver em funcaoamento. O LED ficar piscando quando o Sistema estiver nos Estados de suspensao S1/S3. O LED ficar desligado quando o Sistema estiver no estado de suspensao S4 ou desligado (S5).

HDLED (LED de atividade do disco rigo):

Conecte o LED de atividade do disco rigo no pailen frontal do chassi. O LED ficar a caso quando o disco rigo estiver lendo ou registrar dados.

O design do pailen frontal podera variar dependendo do chassi. Um modulo de pailen frontal consiste principalmente em um botao de alimentacao, um botao de reinicialização, um LED de alimentacao, um LED de atividade do disco rigo, um alto-falante, etc. Ao conectar seu modulo de pailen frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

Intrusão do Chassi e Cabecote de Autofala (SPK_CI1 de 7 pinos (ver p.1, N.°5)

Conecte a instrucao do chassi e autofalante do chassi a este cabeçote.

Conectores série ATA3

(SATA3_1:

ver p.1, N.° 12)

(SATA3_2:

ver p.1,N.° 13)

(SATA3_A1:

ver p.1,N.° 15)

(SATA3_A2:

ver p.1,N.° 14)

SATA3_A1SATA3_1

SATA3_A2SATA3_2

Estes quatre connectores SATA3 suportam cabos deDados

SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

• Para minimizar o tempo de inicialização, use portas Intel® SATA (SATA3_1~2) para os seu disposíticosINALÍVEIS.

Plataformas USB 2.0

(USB_2 de 4 pinos)

(ver p.1, N.° 11)

Hádoescabecotesnestapacamãe.

(USB_0_1 de 9 pinos)

(ver p.1, N.9)

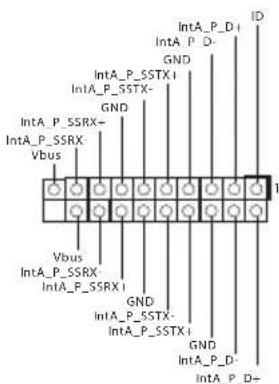

Plataforma USB 3.2 Gen1

(USB3_0_1 de 19 pinos)

(ver p.1, N.° 10)

Ha um cabeçote.nesta plac-mae.

Este suporte USB 3.2 Gen1 pode suportar两大 portas.

Suporte de audio do paine

frontal

(HD AUDIO1 de 9 pinos)

(ver p.1, N.° 16)

Este suporte destina-se à conexão dos dispositivos de audi no

painel de audio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do pailen no chassideer a suportar HDA para funcionar corretemente. Por favor, siga as instruções nonoxso manual e no manual do chassi para instalar o seuSYSTEMA.
2. Se utilizes um painei de audio AC'97, instale-o no terminal de audio do painei frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligation Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de audio HD. Você não precise ligados ao painel de audio AC'97.
E. Para ativar o microfone frontal, vá à guía "Microfone Frontal" no pailen de controle Realtek e ajuste o "Volume de gravação".

Conector do ventilador do chassi

(CHA_FAN1 de 3 pinos)

(ver p.1, N.° 7)

GND
FAN_VOLTAGE
CHA_FAN_SPEED

Ligue o cabo do ventilador
aos connectores do ventilador e
corresponda o cabo preto com o
pino de ligação à terra.

Conector da Ventoinha da CPU

(CPU_FAN1 de 3 pinos)

(ver p.1, N.° 1)

Ligue o cabo do ventilador da CPU acos connectores do ventilador e corresponda o cabo preto com o pino de ligaçao a terra.

Conector de alimentacao ATX

(ATXPWR1 de 24 pinos)

(ver p.1, N.° 4)

Esta placac-mae inclui um connector de alimentacao ATX de 24 pinos. Para utilizear uma fonte de alimentacao ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Suporte da porta serial

(COM1 de 9 pinos)

(ver p.1, N.° 8)

Este suporte COM1 receive um modulo da porta serial.
