Tipo de producto	Placa base Mini-ITX
Marca	ASRock
Modelo	J5040-ITX
Procesador integrado	Intel Quad-Core Pentium Silver J5040 (hasta 3,2 GHz)
Zócalo de memoria	2 x DDR4 SO-DIMM, máx. 8 GB, 2400/2133 MHz no ECC
Gráficos integrados	Intel UHD Graphics 605, hasta 800 MHz, triple pantalla
Salidas de vídeo	1x D-Sub, 1x DVI-D, 1x HDMI 4K@60Hz
Audio	Realtek ALC892, 7.1 canales HD
Red	Realtek RTL8111H Gigabit LAN, Wake-on-LAN, PXE
Almacenamiento	4x SATA3 6 Gb/s (2x Intel, 2x ASMedia), NCQ, AHCI, Hot Plug
Conectores internos	1x PCIe 2.0 x1, 1x M.2 (E key) para WiFi/BT, 1x COM, 2x USB 2.0, 1x USB 3.2 Gen1
Conectores panel trasero	2x PS/2, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x SPDIF óptico, 2x USB 2.0, 2x USB 3.2 Gen1, 1x RJ-45, tomas de audio
Dimensiones	Mini-ITX: 170 x 170 mm (6,7 x 6,7 pulgadas)
Peso	Aproximadamente 500 g (sin accesorios)
Fuente de alimentación requerida	Conector ATX de 24 pines, TDP del procesador ~10 W
Sistema operativo compatible	Windows 10 64 bits
BIOS	AMI UEFI, interfaz gráfica, Plug and Play, ACPI 5.0
Características especiales	Condensadores sólidos, protección contra sobretensiones, audio ELNA
Mantenimiento y limpieza	Utilizar un paño seco y suave, evitar productos abrasivos. Desconectar antes de limpiar.
Seguridad	Evitar descargas electrostáticas, manipular por los bordes. Usar en un gabinete conectado a tierra.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. Contactar con ASRock o un técnico autorizado.

Preguntas frecuentes - J5040-ITX ASROCK

¿Qué tipo de memoria RAM es compatible?

La placa base soporta DDR4 no ECC sin búfer en formato SO-DIMM, a 2400/2133 MHz. La capacidad máxima es de 8 GB (2 x 4 GB). Los módulos de 2 GB no son compatibles.

¿Puedo usar un procesador diferente?

No, el procesador está soldado en la placa base. El modelo J5040-ITX integra un Intel Pentium Silver J5040 (Quad-Core, 3,2 GHz). No es reemplazable.

¿Qué sistemas operativos son compatibles?

La placa base oficialmente soporta Windows 10 64 bits. Otros sistemas (Linux) pueden funcionar pero no están garantizados.

¿Cómo borrar el CMOS?

Para borrar el CMOS, apague y desconecte la alimentación. Cortocircuite el puente CLRCMOS1 (pines 6) con un objeto metálico (clip) durante unos 3 segundos. Vuelva a colocar el capuchón en posición abierta.

¿La placa base soporta triple pantalla?

Sí, gracias a las salidas D-Sub, DVI-D y HDMI. Puede conectar tres pantallas simultáneamente, con una resolución máxima HDMI de 4K x 2K (4096x2160) a 60 Hz.

¿Qué fuente de alimentación se necesita?

La placa base requiere una fuente de alimentación ATX estándar con conector de 24 pines. El consumo total es bajo (TDP del procesador 10 W), una fuente de 150-300 W es suficiente.

¿Puedo instalar un disco M.2 NVMe?

El zócalo M.2 (E key) está destinado a módulos WiFi/BT de tipo 2230, no a SSD. Para almacenamiento, use los 4 puertos SATA3.

¿Cómo conectar el panel frontal de la caja?

Use el conector PANNEL1 (9 pines) para conectar los botones de encendido, reinicio y LED. Siga el esquema en el manual para identificar las polaridades.

¿La placa base es compatible con Windows 11?

Windows 11 no está oficialmente soportado, pero puede instalarse con modificaciones (como TPM 2.0 y Secure Boot). ASRock recomienda Windows 10 64 bits.

¿Dónde encontrar los controladores y el manual?

Puede descargar los controladores y la documentación en el sitio oficial de ASRock: www.asrock.com. Busque el modelo J5040-ITX en la sección Soporte.

MANUAL DE USUARIO J5040-ITX ASROCK

Gracias por comprar la plac base ASRock J5040-ITX/J4125-ITX, una plac base fiable fabricada según el rigurosíimo control de calidad de ASRock. Ofrece un rendimiento excellente con un Diseño resistidente de acuero con el compromiso de calidad y resistencia de ASRock.

Ya que las specifications de la placa base y el software de la BIOS podrán seractualizados, el contentido que aparece en esta documentacion estará sujeto a modifications sin previo aviso. Si esta documentacion sufle una modificacion, la version actualizada estaré disponible en el situ web de ASRock sin previo aviso. Si necessitiesa asistencia技术水平a relacionada con esta placa base, visite nuestro situ web para Obtener informacion española sobre el modelo que está utilizing. Podrá encontrar las ultimas tarjetas VGA, asi como la lista de compatibiliidad de la CPU, en el situ web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenso del paquete

• Placa base ASRock J5040-ITX/J4125-ITX (factor de forma Mini-ITX)
• Guía de instalación<rápida de ASRock J5040-ITX/J4125-ITX
  CD de soporte de ASRock J5040-ITX/J4125-ITX
• 2 × Cables de datos Serie ATA (SATA) (Optional)
  1 x escudo panel I/O
• 1 x tornillo para socket M.2 (Optional)

1.2 Especillasiones

Plataforma	·Factor de forma Mini-ITX ·Diseño de condensador sodido
CPU	·Procesador de quatre núcleos Intel® Pentium® Silver J5040(hasta 3,2 GHz) (para J5040-ITX) ·Procesador de quatre núcleos Intel® J4125 (hasta 2,7 GHz) (para J4125-ITX)
Memoria	·Tecnología de memoria DDR4 de doble canal ·2 x Ranuras DIMM SO DDR4 *2GB DRAM por modulo no es compatible. ·Admite memoria DDR4 2400/2133 no ECC, sin bárfer ·Capacidad máximo de memoria delsystema: 8GB
Ranura de expansión	·1 x ranura PCI Express 2.0 x1 ·1 x M.2 Socket (Tecla E), es compatible con los modulos WiFi/BT tipo 2230 e Intel® CNVi (WiFi/BT integrado)
Gráficos	·Gráficos 605 UHD Intel® integrados: 18 EUs interior (Hasta 800MHz) (para el J5040-ITX) ·Gráficos 600 UHD Intel® integrados: 12 EUs interior (Hasta 750MHz) (para el J4125-ITX) ·DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 ·Decodificación de acceleración de HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bit, VP9 10 bit ·Decodificación de acceleración HW: HEVC (H.265) de 8 bits, HEVC (H.265) de 10 bits, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 de 8 bits ·Tres.optiones de calidad de gráficos: D-Sub, DVI-D y HDMI ·Compatible con tres monitors ·Admite la Tecnología HDMI con una resolutionmaximum de 4K x 2K (4096x2160) a 60Hz ·Compatible con DVI-D con mayoras resolutions hasta 1920x1200 @ 60Hz ·Admite D-Sub con unaResolutionmaxima de 2048x1536 @ 60 Hz ·Admite sincronización automática entre audio y video, xvYCC y HBR (audio de alta受害者) con puerto HDMI (se necesita un monitor compatible con HDMI)
	Compatible con funciona HDCP 2.2 con puertos DVI-D y HDMI Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI
Audio	7.1 Audio CH HD con Protección de contenido (Realtek ALC892 Audio Codec) Compatible con audio Blu-ray Premium Admite protección contra sobretensiones Tapas de audio ELNA
LAN	PCIE x1 Gigabit LAN 10/100/1000 Mb/s Realtek RTL8111H Admite la funciona Reactivación de LAN Admite protección contra rayos y descargas electróstáticas (ESD) Admite Ethernet 802.3az de eficiência energetica Admite PXE
E/S en panel posterior	1 x puerto de ratón PS/2 1 x puerto de teclado PS/2 1 x puerto D-Sub 1 x puerto DVI-D 1 x puerto HDMI 1 puerto de salute SPDIF óptica 2 x Puerto USB 2.0 (admite protección contra descargas electróstáticas) 2 x Puerto USB 3.2 Gen1 (admite protección contra descargas electróstáticas) 1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD) Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de linea / Altavoz frontal / Micrófono
Almacenami-ento	2 connectores SATA3 de 6,0 Gb/s, compatibles con las/DDiones NCQ, AHCI y Conexión en caliente 2 x Connectores SATA3 de 6,0 Gb/s de ASMMedia ASM1061, compatibiliad con las/DDiones NCQ, AHCI y "Conexión en caliente"
Conector	1 x Base de connectiones de puerto COM 1 x casingal de intrusión de chasis y de altavoces 1 x Conectar para ventilador de la CPU (3 contactos) 1 x Conectar para ventilador del chassis (3 contactos) 1 x conector de alimentación ATX de 24 contactos 1 x Conectar de audio en el panel frontal

• 2 × Bases de conexiones USB 2.0 (admite 3 puertos USB 2.0). Admite proteccion contra descargas electrostaticas.
• 1 x base de conexiones USB 3.2 Gen1 (admite 2 puertos USB 3.2 Gen1). Admite proteccion contra descargas electrostaticas.
• El puerto USB3_0_1 se compare con USB_0_1.

Función de la BIOS

BIOS legal UEFI AMI compatible con interfaz graphical de usuario
- Compatible con "Plug and Play"
- Eventos de reactivacion compatibles con ACPI 5.0
- Compatible con Jumper FREE
- Admite SMBIOS 3.0

Monitor de hardware

• Metodo de sensor de temperatura de la CPU/Chasis
• Tacómetro del ventilador de la CPU/Chasis
• CPU/Chasis Ventilador silencioso (Ajuste automatico de velocidad del ventilador del chasis por temperatura de la CPU)
  Control multivelocidad del ventilador de la CPU/Chasis
• Detec tion de CARCASA ABIERTA
  Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU

so

• Microsoft® Windows® 10 64 bits

Certificaciones

FCCyCE
- Preparado para ErP/EuP (se necesita una fuente de alimentacion preparada para ErP/EuP)

• Para Obtener información detallada del producto, visite nuestro Sitio Web: http://www.asrock.com

1.3 Instalación de los puentes

La instalación muestra como deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda "Corto". Si no coloca la tapa de puente en los contactos, el puente queda "Abierto".

Short

Open

• La taps para usar como puente no se proportionsciona.

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pag.1, N^o 6)

Puente de 2 contactos

Corto: Borrado de CMOS

Aberto: Predeterminado

CLRCMOS1 le permittedo borrar los datos del CMOS. Los datos del CMOS incluyen informacion de instalacion del systema como, por exemple, la contraseña, la Fecha y la hora del systema y los paramedos de instalacion del systema. Hay dos formas de borrar y restablecer los paramedos del systema a la configuracion predeterminada. Apague el PC y desenchufe el cable de alimentacion, bajo可以选择 producir un cortocircuito en los+puntos de soldadura en CLRCMOS1 utilizing material metalico, por exemple, un clip para papel durante 3 segundos; o peutecurar una tapa como puente para create un cortocircuito en el pin en CLRCMOS1 durante 3 segundos. Recuerde qutar el clip para papel o la tapa puenteuponedesbrotarelCMOS.

Si borra el CMOS, podra detectarse la cubierta abierta. Ajuste la option del BIOS "Clear Status"

(Borrar estado) para borrar el registrar del estado de intrusion anterior del chassis.

1.4 Conectores y cabezales incorporedos

Los cabezales y conectores incorporedos NO son puentes. NO coloque tapas de puente sobre这些 cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placā base.

Cabezal del panel del
sistema
(PANEL1 de 9 contact
(consulte la pag.1, N^

Conecte el botón de alimentación, el botón de restablecimiento y el indicator de estado del sistemas que se encontrar en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuales son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (botón de alimentación):

Conectelo al botón de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistemas se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento):

Conecto al boton de restablecimiento del panel frontal del chasis. Pulse el boton de restablecimiento para resetear el ordinador si este está bloqueado y no se pueda reiniciar de forma normal.

PLED (Indicator LED de la alimentacion del sistema):

Conectelo al indicator de estado de la alimentacion del panel frontal del chasis. El indicator LED permanece encendido cuando el systema está functioning. El indicator LED parpadea cuando el systema secciona en estado de suspENSION S1/S3. El indicator LED se apaga cuando el systema secciona en estado de suspENSION S4 o está apagado (S5).

HDLED (Indicator LED de activités en el disco duro):

Conéctelo al indicator LED de activités en el disco duro del panel frontal del chasis. El indicator LED permanece encendido cuando el disco duro está leyendo oscribiendo datos.

El Diseño del panel frontal pueda ser diferente dependiendo del chasis. Un modulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de activités en el disco duro, altavoz, etc. Cuando conecte su modulo del panel frontal del chasis a este cebazal, asegürese de que las asignaciones de los cables y los contactos coinciden correctamente.

Cabezal de intrusion de chasis y de altavoces (SPK_CI1 de 7 contactos) (consulte la pag.1, N^o5

Conecte la intrusion de chasis y el altoz del chasis a este cebazal.

Estos cuatro conectores SATA3

son compatibles con cables de datos SATA para dispositivos de almacenimiento interno con una velocidad de transferencia de dato de hasta 6,0 Gb/s.

• Para reducir el tiempo de arranque, utilise puertos SATA Intel® (SATA3_1 a 2) con sus dispositivos de arranque.

(USB_0_1 de 9 contactos)

(consulte la pag.1, N° 9)

USB_PWR

Hay dos bases de conexiones en esta placac base.

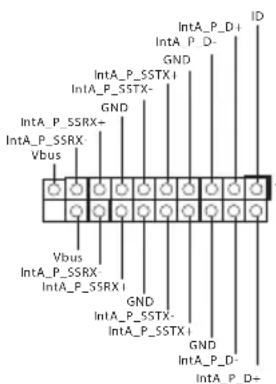

Cabezal USB 3.2 Gen1

(USB3_0_1 de 19

contacts)

(consulte la pag.1, N^ 10)

Esta placabase tiene otherabasede

conexiones.Esta base de conexiones

USB 3.2 Gen1 admite dos puertos.

Cabezal de audio del panel

frontal

(HD AUDIO1 de 9

contacts)

(consultela pag.1, N^ 16)

dispositivos de audio al panel de

audio frontal.

1. El Audio de Alta Definencia (HDA, en inglés) es compatible con el método de sensor de connectores, sin embargo, el cable del panel del chasisdeferá ser compatible con HDA para que pueda funciona correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistemas.

2. Si utilizes un panel de audio AC'97, colóquelo en el cebazal de audio del panel frontal sugiendo los pasos que se describes a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizes unicamente con el panel de audio HD. No es necessario

que los connecte en el panel de audio AC'97.

E. Para activar el microfono frontal, ya a laília "microfono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabacion" (Recording Volume).

Conector del ventilador del chasis

(CHA_FAN1 de 3 contacts)

(consulte la pag.1, N^ 7

GND
FAN_VOLTAGE
CHA_FAN_SPEED

Conecte el cable del ventilador al conector del ventilador y haga coincidir el cable negro con el pin de connexion a tierra.

Conector del ventilador de la CPU

(CPU_FAN1 de 3 contacts)

(consulte la pag.1, N^ 1

Conecte el cable del ventilador de la CPU al conector y haga coincidir el cable negro con el pin de tierra.

Conector de alimentacion ATX

Esta placacabasecontiene un conectorde alimentacionATX de24contactos.Parautilizar una toma de alimentacion ATX de 20 contactos,conectela en los contactos del1al13.

Cabezal de puerto série (COM1 de 9 contactos) (consulte la pag.1, N^8

Este c眩al COM1 admite un modulo de puerto serie.

1. Вてdeenne
