Produkttyp	Mini-ITX-Mainboard
Marke	ASRock
Modell	J5040-ITX
Integrierter Prozessor	Intel Quad-Core Pentium Silver J5040 (bis zu 3,2 GHz)
Speichersockel	2 x DDR4 SO-DIMM, max. 8 GB, 2400/2133 MHz nicht ECC
Integrierte Grafik	Intel UHD Graphics 605, bis zu 800 MHz, Dreifachbildschirm
Videoausgänge	1x D-Sub, 1x DVI-D, 1x HDMI 4K@60Hz
Audio	Realtek ALC892, 7.1 HD-Kanäle
Netzwerk	Realtek RTL8111H Gigabit LAN, Wake-on-LAN, PXE
Speicher	4x SATA3 6 Gb/s (2x Intel, 2x ASMedia), NCQ, AHCI, Hot Plug
Interne Anschlüsse	1x PCIe 2.0 x1, 1x M.2 (E-Key) für WLAN/BT, 1x COM, 2x USB 2.0, 1x USB 3.2 Gen1
Rückseitige Anschlüsse	2x PS/2, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x optischer SPDIF, 2x USB 2.0, 2x USB 3.2 Gen1, 1x RJ-45, Audioanschlüsse
Abmessungen	Mini-ITX: 170 x 170 mm (6,7 x 6,7 Zoll)
Gewicht	Ca. 500 g (ohne Zubehör)
Erforderliche Stromversorgung	ATX 24-Pin-Anschluss, CPU-TDP ~10 W
Unterstütztes Betriebssystem	Windows 10 64-Bit
BIOS	AMI UEFI, grafische Oberfläche, Plug and Play, ACPI 5.0
Besondere Merkmale	Feste Kondensatoren, Überspannungsschutz, ELNA-Audio
Wartung und Reinigung	Ein trockenes, weiches Tuch verwenden, abrasive Produkte vermeiden. Vor der Reinigung vom Stromnetz trennen.
Sicherheit	Elektrostatische Entladungen vermeiden, an den Kanten anfassen. In einem geerdeten Gehäuse verwenden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an ASRock oder einen autorisierten Techniker.

Häufig gestellte Fragen - J5040-ITX ASROCK

Welcher RAM-Typ wird unterstützt?

Das Mainboard unterstützt ungepufferte DDR4 non-ECC im SO-DIMM-Format bei 2400/2133 MHz. Die maximale Kapazität beträgt 8 GB (2 x 4 GB). 2-GB-Module werden nicht unterstützt.

Kann ich einen anderen Prozessor verwenden?

Nein, der Prozessor ist auf das Mainboard gelötet. Das Modell J5040-ITX verfügt über einen Intel Pentium Silver J5040 (Quad-Core, 3,2 GHz). Er ist nicht austauschbar.

Welche Betriebssysteme sind kompatibel?

Das Mainboard unterstützt offiziell Windows 10 64-Bit. Andere Systeme (Linux) können funktionieren, werden aber nicht garantiert.

Wie setze ich das CMOS zurück?

Zum Zurücksetzen des CMOS schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Überbrücken Sie den Jumper CLRCMOS1 (Pins 6) mit einem metallischen Gegenstand (Büroklammer) für etwa 3 Sekunden. Setzen Sie die Kappe wieder auf die offene Position.

Unterstützt das Mainboard Dreifachbildschirm?

Ja, dank der Ausgänge D-Sub, DVI-D und HDMI. Sie können drei Bildschirme gleichzeitig anschließen, mit einer maximalen HDMI-Auflösung von 4K x 2K (4096x2160) bei 60 Hz.

Welches Netzteil wird benötigt?

Das Mainboard benötigt ein Standard-ATX-Netzteil mit 24-Pin-Anschluss. Der Gesamtstromverbrauch ist gering (CPU-TDP 10 W), ein Netzteil von 150–300 W ist ausreichend.

Kann ich eine M.2 NVMe-SSD installieren?

Der M.2-Sockel (E-Key) ist für WLAN/BT-Module im Format 2230 vorgesehen, nicht für SSDs. Für die Speicherung verwenden Sie die 4 SATA3-Anschlüsse.

Wie schließe ich das Frontpanel des Gehäuses an?

Verwenden Sie den Stecker PANNEAU1 (9 Pins), um die Einschalt-, Reset- und LED-Tasten anzuschließen. Folgen Sie dem Schaltplan im Handbuch, um die Polaritäten korrekt zu identifizieren.

Ist das Mainboard mit Windows 11 kompatibel?

Windows 11 wird offiziell nicht unterstützt, kann aber mit Modifikationen (wie TPM 2.0 und Secure Boot) installiert werden. ASRock empfiehlt Windows 10 64-Bit.

Wo finde ich Treiber und Handbuch?

Sie können Treiber und Dokumentation auf der offiziellen ASRock-Website herunterladen: www.asrock.com. Suchen Sie im Support-Bereich nach dem Modell J5040-ITX.

BEDIENUNGSANLEITUNG J5040-ITX ASROCK

Vielen Dank für den Kauf unseres ASRock J5040-ITX/J4125-ITX, eines zuverlässigen

Motherboards, das nach ASRocks strengen Qualitätsrichtlinien gefertigt wurde.

Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach

Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Website zur Verfugung gestellt. Soltten Sie technische Hilfe in Bezug auf这点es Motherboard benötigen, erhalten Sie auf unserer Website spezifischen Informationen über das von Ihnen verwendete Modell. Auchfinden Sie eine aktuelle Listetutstätzer VGA-Karten und Prozessoren auf der ASRock-Website: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock J5040-ITX/J4125-ITX - Motherboard (Mini-ITX-Formfaktor)
- ASRock J5040-ITX/J4125-ITX - Schnellinstallationsanleitung
- ASRock J5040-ITX/J4125-ITX - Support-CD
- 2x Serial-ATA-(SATA) Datenkabel (optional)
1 x E/A-Blendenabschirmung
1 x Schraube fur M.2-Sockel (optional)

1.2 Technische Daten

Plattform	· Mini-ITX-Formfaktor · Feststoffkondensator-Design
Prozessor	· Intel®-Quad-Core-Pentium®-Silver-Prozessor J5040 (bis 3,2 GHz) (bei J5040-ITX) · Intel®-Quad-Core-Prozessor J4125 (bis 2,7 GHz) (bei J4125-ITX)
Speicher	· Dualkanal-DDR4-Speichertechnologie · 2 x DDR4-SO-DIMM-Steckplätze * 2 GB DRAM pro Modul werden nicht entwickel. · Unterstützung ungepufferten DDR4-2400/2133-Non-ECC-Speicher · Systemspeicher, max. Kapazität: 8GB
Erweiterungssteckplatz	· 1 x PCI-Express 2.0-x1-Steckplatz · 1 x M.2-Sockel (Key E), Unterstützung Typ-2230-Wi-Fi/-/BT-Modul und Intel® CNVi (WLAN/BT integriert)
Grafikkarte	· Integrierte Intel® UHD Graphics 605: 18 EUs im Inneren (bis 800 MHz) (bei J5040-ITX) · Integrierte Intel® UHD Graphics 600: 12 EUs im Inneren (bis 750MHz) (bei J4125-ITX) · DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 · HW-Beschleunigungsdekodierung: HEVC (H.265) 8 bit, HEVC (H.265) 10 bit, H.264 bei Lv. 15.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bit · HW-Beschleunigungsenkodierung: HEVC (H.265) 8 bit, HEVC (H.265) 10 bit, H.264 bei Lv. 15.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bit · Drei Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI · Unterstützung drei Monitore · Unterstützung HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 60Hz · Unterstützung DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz · Unterstützung D-Sub mit maximaler Auflösung von 2048 x 1536 bei 60 Hz · Unterstützung Auto-Lippensynchronizität, xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)
	· Unterstützung HDCP 2.2 mit DVI-D- und HDMI-Ports · Unterstützung Blu-ray-(BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports
Audio	· 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocode) · Erstklassige Blu-ray-Audiounterstützung · Unterstützung Überspannungsschutz · ELNA-Audiokondensatoren
LAN	· PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s · Realtek RTL8111H · Unterstützung Wake-On-LAN · Unterstützung Schutz gegen Blitzschlag/elekrostatice Entladung · Unterstützung energieffiziente Ethernet 802.3az · Unterstützung PXE
Rückblende, E/A	· 1 x PS/2-Mausanschluss · 1 x PS/2-Tastaturanschluss · 1 x D-Sub-Port · 1 x DVI-D-Port · 1 x HDMI-Port · 1 x Optischer SPDIF-Ausgang · 2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung) · 2 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung) · 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) · HD-Audioanschlüsse: Hintere Laufsprecher / Zentral / Bass / Line-in / Vorderer Laufsprecher / Mikrofon
Speicher	· 2 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützen NCQ, AHCI und Hot-Plugging · 2 x SATA-III-6,0-Gb/s-Anschlüsse von ASMMedia ASM1061, unterstützt NCQ, AHCI und Hot-Plugging
Anschluss	· 1 x COM-Anschluss-Stiftleiste · 1 x Gehäuseingriff- und Laufsprecher-Stiftleiste · 1 x CPU-Lüfteranschluss (3-polig) · 1 x Gehäuselüfteranschluss (3-polig) · 1 x 24-poliger ATX-Netzanschluss · 1 x Audioanschluss an Frontblende

• 2 x USB 2.0-Stiftleisten (unterstützt 3 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
• 1 x USB 3.2 Gen1-Stiftleiste (unterstützt zwei USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
• USB3_0_1 mit USB_0_1 geteilt.

BIOS-Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung grafischer Benutzerschnittstellen
- Untersitz „Plug-and-Play"
ACPI 5.0-konforme Aufweckereignisse
Jumper-frei
SMBIOS 3.0-Unterstützung

Hardwareüberwachung

CPU-/Gehäusetemperaturerkennung
CPU-/Gehauseluftertachometer
- Lautloser CPU-/Gehäuselüfter (automatische Anpassung der Gehauselüftergeschwindigkeit durch CPU-Temperatur)
CPU-/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
- Gehäuse-offen-Erkennung
- Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

• Microsoft® Windows® 10, 64 Bit

Zertifizierungen

FCC,CE
ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen".

Short

Open

*Eine Jumper-Kappe wird nicht bereitgestellt.

CMOS-loschen-Jumper

(CLRCMOS1)

(siehe S.1,Nr.6)

2-poliger Jumper

Kurzgeschlossen: CMOS loschen

Offen: Standard

CLRCMOS1 erhögt Ihnen die Lösung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Es gibt zwei Möglichkeiten zur Lösung und Rücksetzung der Systemparameter auf die Standardeinrichtung.itte schalten Sie den Computer aus undziehen Sie das Netzkabel,anschließlich konnen Sie entweder die Loppunkte an CLRCMOS1 mit einem Metallteil,wie einer Buroklammer,3 Sekunden lang kurzschreiben oder eine Jumper-Kappe zum 3-sekundigen Kurzschlieben des Kontaks an CLRCMOS1 verwenden.itte denken Sie daran, die Buroklammer oder Jumper-Kappe nach der CMOS-Lösung zu entfernen.

Falls Sie den CMOS loschen, wird möglicherweise ein Gehäuseeingriff erkannt.itte passen Sie die BIOS-Option „Status loschen" zur Lösung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlusses sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlusses an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlusses können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste

(9-polig, PANEL1)

(siehe S.1,Nr.3)

Verbinden Sie Ein-/

Austaste, Reset-Taste und

Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste.

Beachten Sie vor Anschlieben

der Kabel die positiven u

negativekontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäues verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihres Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Gehäuseingriffs- und Lautsprecher-Stiftleiste

(7-polig,SPK_CI1)

(siehe S.1,Nr.5)

Bitte verbinden Sie Gehäuseingriffsvorrichtung und den Gehauselautsprecher mit dieser Stiftleiste.

Serial-ATA-III-Anschluss

(SATA3_1:

siehe S.1,Nr.12)

(SATA3_2:

siehe S.1,Nr.13)

(SATA3_A1:

siehe S.1,Nr.15)

(SATA3_A2:

siehe S.1,Nr.14)

SATA3_A1SATA3_1

SATA3_A2SATA3_2

USB 2.0-Stiftleisten

(4-polig, USB_2)

(siehe S.1,Nr.11)

USB PWR

These vier SATA-III-Anschlusses unterstützen SATA-Datenkabel für interne Speicherveräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

• Nutzen Sie zum Minimierend der Startzeit Intel® SATA-

Ports (SATA3_1~2) für ihre bootfähigen Geräte.

(9-polig, USB_0_1)

(siehe S.1, Nr.9)

Es gibt zwei Stiftleisten an diesen Motherboard.

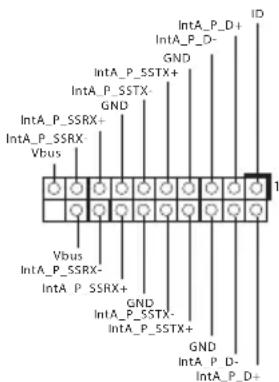

USB 3.2 Gen1-Stiftleiste

(19-polig, USB3_0_1)

(siehe S.1,Nr.10)

Es gibt eine Stiftleiste an thisem Motherboard. Diese USB-3.2-

Gen1-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S.1,Nr.16)

These Stiftleiste dient dem

Anschlieben von Audiogeräten an der Frontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC'97-Audiopanels这意味着 anhand folgender Schritte an der Audiostiftleiste der Frontblende installmenten:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)" an.

Gehäuselüfteranschluss

(3-polig, CHA_FAN1)

(siehe S.1,Nr.7)

GND
FAN_VOLTAGE
CHA_FAN_SPEED

Bittleverbindesiedas

Lüfterkabel mit dem

Lüfteranschluss; der schwarze Draht gehört zum Erdungskontakt.

CPU-Lüfteranschluss

(3-polig, CPU_FAN1)

(siehe S.1,Nr.1)

Bitte verbinden Sie das

CPU-Lüfterkabel mit dem

Anschluss; der schwarze Draht gehört zum Erdungskontakt.

ATX-Netzanschluss

(24-polig,ATXPWR1)

(siehe S.1,Nr.4)

Dieses Motherboard bieteteinen 24-poligen ATX-Netzanschluss.itte schlieben Sie eszur Nutzung eines 20-poligenATX-Netzeils entlang Kontakt1 und Kontakt 13 an.

Serieller-Port-Stiftleiste

(9-polig, COM1)

(siehe S.1,Nr.8)

These COM1-Stiftleiste understands ein Modul für serielle Ports.
