BluesBreaker - 吉他放大器 MARSHALL - 免费用户手册

产品类型	吉他效果器踏板
品牌	Marshall
型号	BluesBreaker (PEDL-00100)
尺寸（长 x 宽 x 高）	110 x 147 x 67 毫米
重量（不含电池）	0.7 公斤
电源	9V 电池（PP3）或 9V DC 电源适配器，负极极性，5.5 x 2.1 毫米
功耗	5 毫安（9V）
输入	6.35 毫米（1/4英寸）音频插孔
输出	6.35 毫米（1/4英寸）音频插孔
输入阻抗	1 MΩ
输出阻抗	25 kΩ
控制	增益，音色，音量
LED 指示灯	踏板激活时亮起
主要功能	模拟 Bluesbreaker 1962 音箱音色，柔和饱和，谐波丰富
维护与清洁	用干燥柔软的布擦拭。请勿使用溶剂或研磨性清洁剂。
安全	仅使用 9V 电池或兼容的电源适配器。长时间不使用时请拔下适配器。不使用时请取出电池。
备件与可维修性	标准电池可市面购买。如需维修，请联系 Marshall 客户服务或授权经销商。
保修	制造商保修。可在 marshall.com/register-your-pedal 进行注册。

常见问题 - BluesBreaker MARSHALL

如何为 BluesBreaker 踏板供电？

您可以使用 9V 电池（PP3）或 9V DC 负极极性电源适配器，连接器规格为 5.5 x 2.1 毫米。请确保适配器适用于您所在地区。

如何将踏板连接到我的设备中？

将吉他连接到踏板的输入（Input）插孔，然后将输出（Output）连接到音箱或下一个踏板。通过踩下脚踏开关激活踏板。

三个控制旋钮分别代表什么？

增益旋钮调节预失真水平。音色旋钮调节高音和低音。音量旋钮控制整体输出音量。

LED 不亮，怎么办？

首先检查踏板是否正确供电（电池或适配器）。如果电池没电，请更换。确保音频插头完全插入输入插孔。

电池寿命有多长？

在 5 毫安功耗下，一节 9V 碱性电池可持续使用数十小时。不使用时请取出电池以防漏电。

我可以在晶体管音箱或电子管音箱上使用这个踏板吗？

是的，BluesBreaker 踏板设计用于与各种吉他音箱配合使用。它模拟复古音箱音色，并且适配性很好。

如何清洁踏板？

使用干燥柔软的布除尘。避免使用液体或研磨性清洁剂，以免损坏表面涂层。

踏板有背景噪音，正常吗？

在高增益下轻微的背景噪音可能是正常的。请检查线缆质量是否良好，电源是否稳定。尝试将踏板与其他干扰源隔离。

在哪里可以找到保修和注册信息？

保修包含在内。如需注册，请访问 marshall.com/register-your-pedal。请保留购买凭证。

我可以使用非 Marshall 的电源适配器吗？

可以，只要适配器提供 9V DC、负极极性且至少 5 毫安。不兼容的适配器可能会损坏踏板或产生噪音。

用户手册 BluesBreaker MARSHALL

“Bluesbreaker”1962放大器的声音开启了一个传奇。其平滑的音色、炽热的温暖和饱满的特性赋予了吉他手前所未有的表现力。最初版Bluesbreaker踏板具备此款放大器，并将其置于重踏盒中。这款60周年纪念版踏板准确复刻了所有这些特性，甚至为现代吉他手提供了更多。

Bluesbreaker踏板可捕捉到经典复古放大器的魔力，为吉他声增添甜美和清脆，还具备进行独奏的特殊优势，能在重要的和声部位提供支持。

自1992年首次推出以来，这款踏板已经在无数的舞台上出现过。准确地重现了其标志性外观，在今天和未来都同样具有特色。

我们希望您喜欢这款新的踏板，拥有与我们设计和制造它时一样的喜悦。

- Marshall团队

本设备需要使用9V电池或9V直流电源适配器：

• 如需安装电池，请将踏板底部的电池仓盖卸下。插入电池，使其与终端相连，并装回电池仓盖。不使用时，请将电池从踏板上取下。
• 为踏板选择电源适配器时，请确保适配器与踏板和电源都兼容。Marshall经销商可以为您提供帮助。

警告: 不合适的电源适配器可能产生不必要的噪音或损坏踏板。

规格

型号	PEDL-00100
描述	驱动踏板
输入/输出	1路1/4”插孔输入、1路1/4”插孔输出
按钮	增益、音色和音量
功率	9VDC调节,中心负极,5.5 mm x 2.1 mm或标准9V电池(PP3)
电流消耗(9VDC时)	5 mA
输入阻抗	1 MΩ
输出阻抗	25 kΩ
尺寸
宽	110 mm
长	147 mm
高	67 mm
重量(不含电池)	0.7 kg

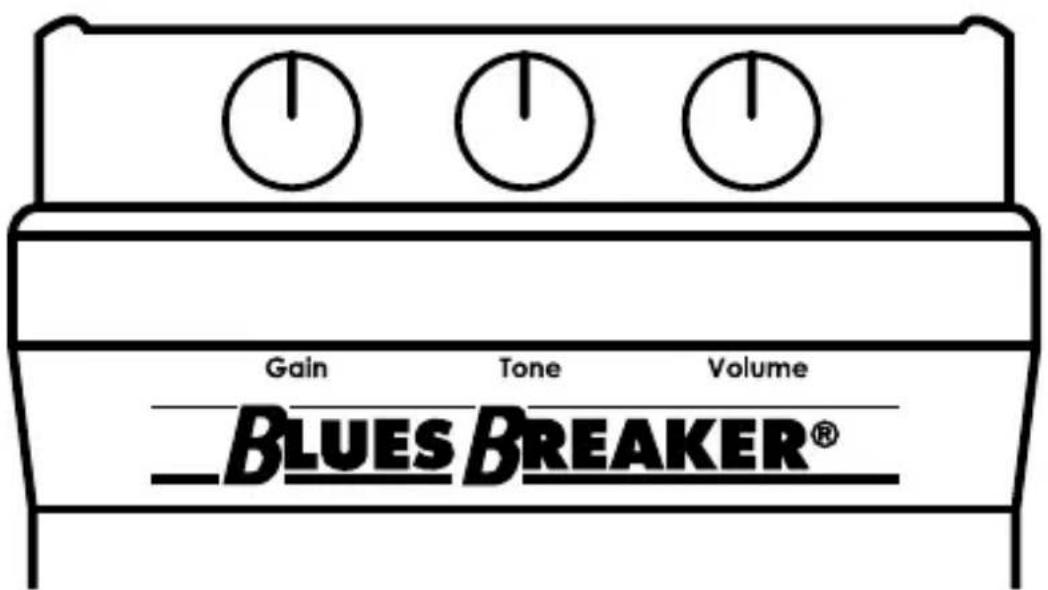

按钮

当脚踏开关上方的LED灯亮起时，踏板处于开启状态。再次踩下脚踏开关即可关闭踏板。

增益: 设置预失真电平。

音色：使用本按钮修饰您的声音，如低端加强或突出高频。

音量: 控制踏板的输出电平（失真之后）。

质保

若要查询质保信息并注册产品，请访问：
