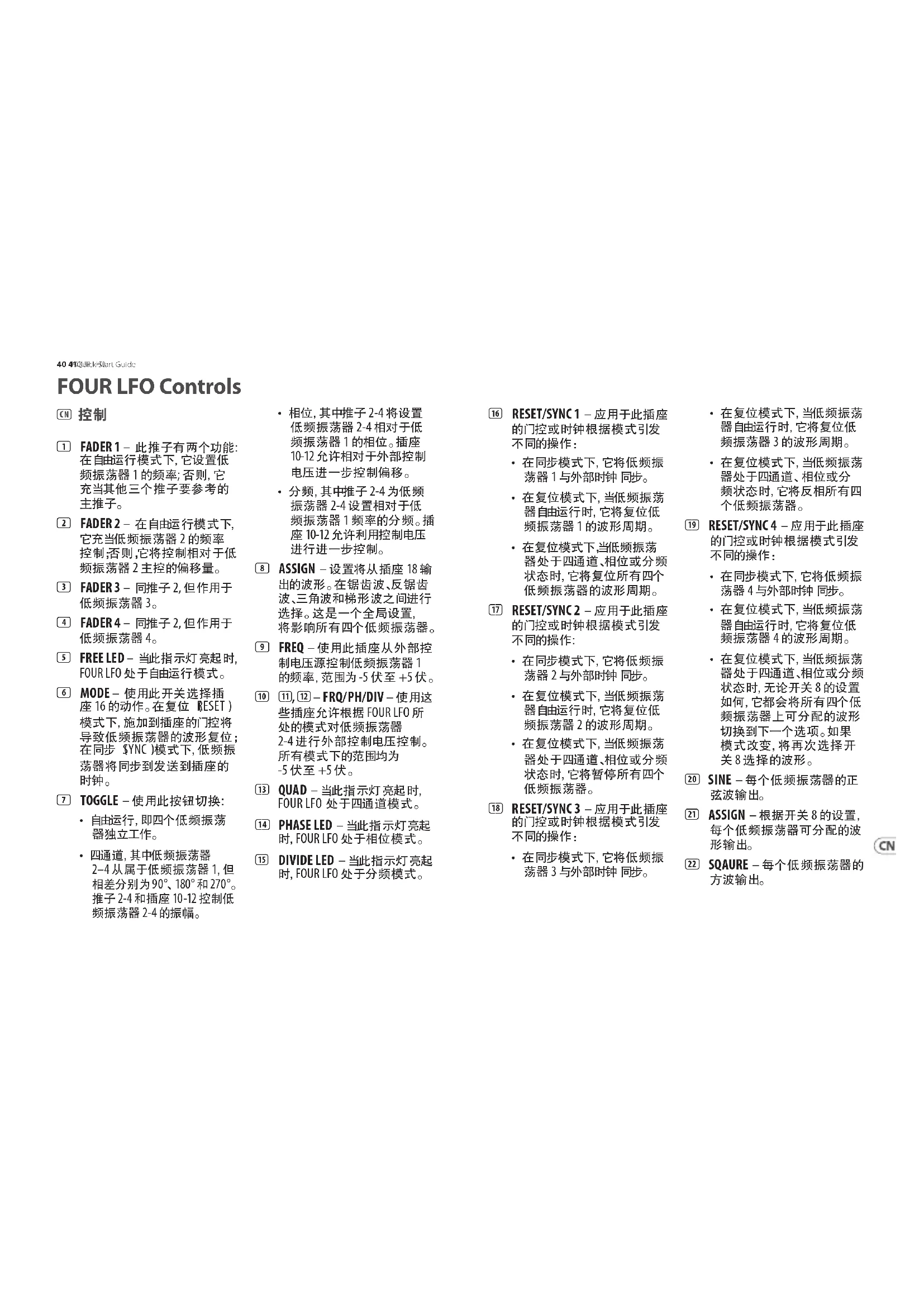

(2) FADER 2 – 在自 由运行模式下, 它充当低频振荡器 2 的频率 控制；否则，它将控制相对于低 频振荡器 2 主控的偏移量。 (3) FADER 3 – 同推子 2, 但作用于 低频振荡器 3。 (4) FADER 4 – 同推子 2, 但作用于 低频振荡器 4。 (5) FREE LED – 当此指示灯亮起时, FOUR LFO 处于自由运行模式。 (6) MODE – 使用此开关选择插 座 16 的动作。 在复位 （RESET） 模式下, 施加到插座的门控将 导致低频振荡器的波形复位； 在同步 （SYNC） 模式下, 低频振 荡器将同步到发送到插座的

(7) TOGGLE – 使用此按钮切换:

• 四通道, 其中低频振荡器 2–4 从属于低频振荡器 1, 但 相差分别为 90°、 180° 和 270°。 推子 2-4 和插座 10-12 控制低 频振荡器 2-4 的振幅。

• 相位, 其中推子 2-4 将设置 低频振荡器 2-4 相对于低 频振荡器 1 的相位。 插座 10-12 允许相对于外部控制

• 分频, 其中推子 2-4 为低频 振荡器 2-4 设置相对于低 频振荡器 1 频率的分频。 插 座 10-12 允许利用控制电压

(8) ASSIGN – 设置将从插座 18 输 出的波形。 在锯齿波、反锯齿 波、三角波和梯形波之间进行 选择。 这是一个全局设置, 将影响所有四个低频振荡器。 (9) FREQ – 使用此插座从外部控 制电压源控制低频振荡器 1 的频率, 范围为 -5 伏至 +5 伏。

-5 伏至 +5 伏。 (13) QUAD – 当此指示灯亮起时, FOUR LFO 处于四通道模式。 (14) PHASE LED – 当此指示灯亮起 时, FOUR LFO 处于相位模式。 (15) DIVIDE LED – 当此指示灯亮起 时, FOUR LFO 处于分频模式。 (16) RESET/SYNC 1 – 应用于此插座 的门控或时钟根据模式引发

• 在同步模式下, 它将低频振 荡器 1 与外部时钟 同步。

• 在复位模式下, 当低频振荡 器自由运行时, 它将复位低 频振荡器 1 的波形周期。

• 在复位模式下，当低频振荡 器处于四通道、相位或分频 状态时, 它将复位所有四个 低频振荡器的波形周期。 (17) RESET/SYNC 2 – 应用于此插座 的门控或时钟根据模式引发

• 在同步模式下, 它将低频振 荡器 2 与外部时钟 同步。

• 在复位模式下, 当低频振荡 器自由运行时, 它将复位低 频振荡器 2 的波形周期。

• 在复位模式下, 当低频振荡 器处于四通道、相位或分频 状态时, 它将暂停所有四个

(18) RESET/SYNC 3 – 应用于此插座 的门控或时钟根据模式引发

• 在同步模式下, 它将低频振 荡器 3 与外部时钟 同步。

• 在复位模式下, 当低频振荡 器自由运行时, 它将复位低 频振荡器 3 的波形周期。

• 在复位模式下, 当低频振荡 器处于四通道、 相位或分 频状态时, 它将反相所有四

(19) RESET/SYNC 4 – 应用于此插座 的门控或时钟根据模式引发

• 在同步模式下, 它将低频振 荡器 4 与外部时钟 同步。

• 在复位模式下, 当低频振荡 器自由运行时, 它将复位低 频振荡器 4 的波形周期。

• 在复位模式下, 当低频振荡 器处于四通道、相位或分频 状态时, 无论开关 8 的设置 如何, 它都会将所有四个低 频振荡器上可分配的波形 切换到下一个选项。 如果 模式改变, 将再次选择开 关 8 选择的波形。 (20) SINE – 每个低频振荡器的正

(21) ASSIGN – 根据开关 8 的设置, 每个低频振荡器可分配的波

(22) SQAURE – 每个低频振荡器的

按住按钮 7 可将 FOUR LFO 置于精 密模式，以便进行精确调整。 当前 模式指示灯将闪烁, 推子将在中 心点周围进行微调。 当退出精密 模式时, 推子不一定指示当前设 置, 因此相关指示灯将继续闪烁以

在模式开关 （6 ） 旁边的电路板边 缘, 有一个 micro USB 插座, 用于使 用 SynthTribe 应用程序更新 FOUR LFO 的固件。

• 使用一个低频振荡器的输 出来调制另一个低频振荡 器的选定参数。 或者级联

该模块配备了连接到标准 Eurorack 电源系统所需的电源线。 按照这些步 骤将模块连接到您的 Eurorack 案例。

1. 关闭电源或机架外壳电源并断开电源电缆。

2. 将电源线上的 16 针连接器插入电源或机架盒上的插座中。 连

接器有一个选项卡, 该选项卡将与插座中的间隙对齐, 因此不能 错误地插入该选项卡。 如果电源没有钥匙插座, 请务必将引脚 1 （-12 V） 定向到电缆上的红色条纹上。

3. 将 10 针连接器插入模块背面的插座中。 连接器有一个选项卡,

4. 电源线的两端牢固连接后, 您可以在情况下安装模块并打开电源。

必要的螺丝包含在用于安装在欧洲拉克箱中的模块中。 安装前连接电源线。 根据机架外壳的不同, 可能会有一系列固定孔, 沿着机箱的长度间隔 2 HP, 或允许单个螺纹板沿外壳长度滑动的轨道。 自由移动的螺纹板允 许模块的精确定位, 但在连接螺丝之前, 每个板应定位在与模块安装

4 个 3.5 mm TS 插孔, 直流耦合

模式 （复位/同步）/分配 （斜坡、 锯、 三角形、 梯形）
