GEBRUIKSAANWIJZING Four LFO BEHRINGER

1. Lees alsjeblieft alle

instructies en volg deze op.

2. Houd het apparaat uit

de buurt van water, behalve voor producten die bedoeld zijn voor buitengebruik.

3. Reinig alleen met een

ventilatieopeningen. Installeer volgens de instructies van de fabrikant.

5. Installeer niet in de

accessoires die door de fabrikant zijn gespeciceerd.

alleen gespeciceerde karren, standaards, statieven, beugels of tafels. Wees voorzichtig om kantelen te voorkomen bij het verplaatsen van de kar/ apparaatcombinatie.

8. Vermijd installatie in

afgesloten ruimtes zoals boekenkasten.

9. Plaats niet in de buurt

van naakte vlambronnen, zoals brandende kaarsen.

peratuurbereik van 5° tot 45°C (41° tot 113°F). WETTELIJKE ONTKENNING Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeeltelijk vertrouwt op enige beschrijving, foto of verklaring hierin. Technische specicaties, verschijningen en andere informatie kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren.8 9Quick Start Guide FOUR LFO

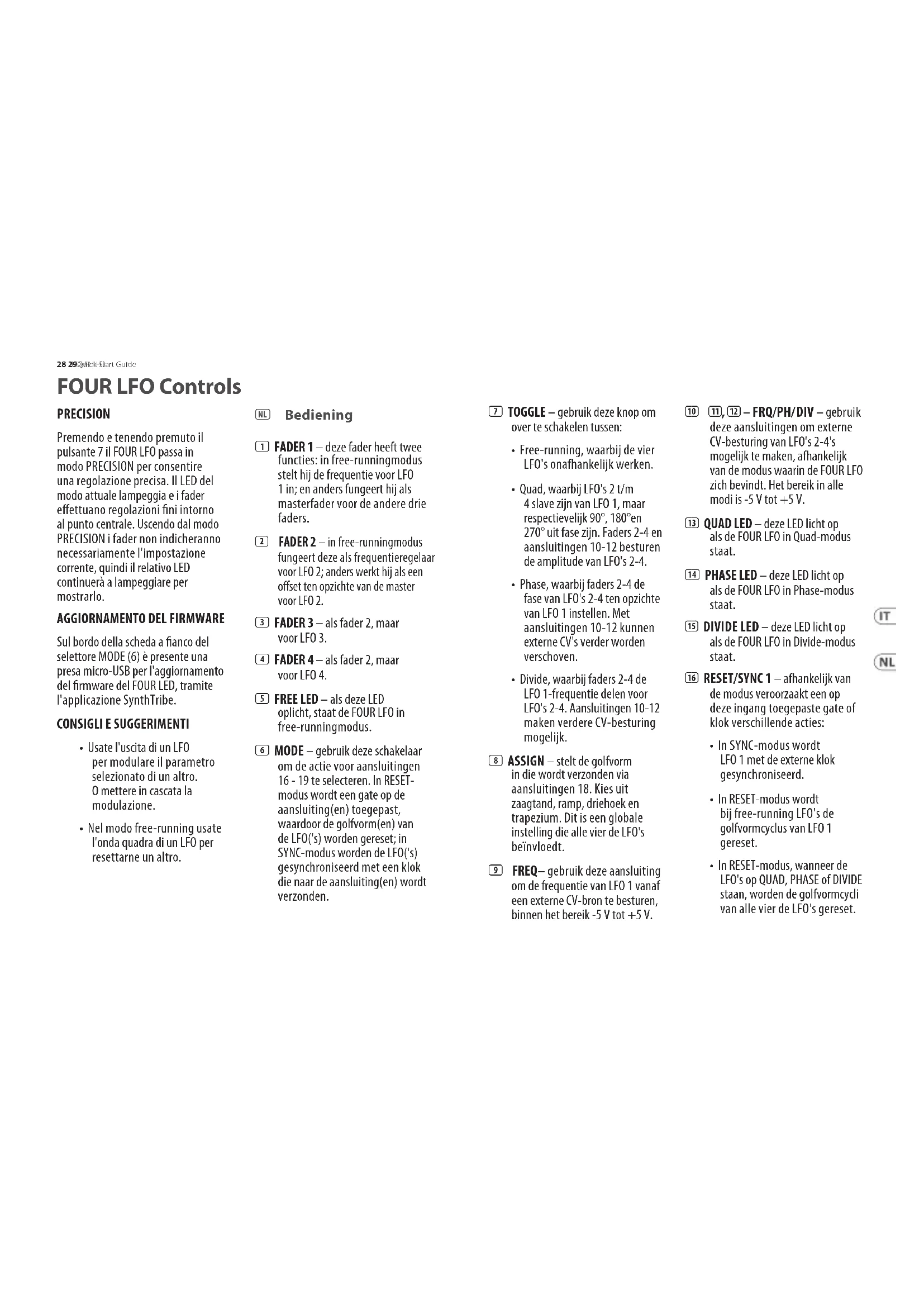

• Nel modo free-running usate l'onda quadra di un LFO per resettarne un altro. (NL) Bediening (1) FADER 1 – deze fader heeft twee functies: in free-runningmodus stelt hij de frequentie voor LFO 1 in; en anders fungeert hij als masterfader voor de andere drie faders. (2) FADER 2 – in free-runningmodus fungeert deze als frequentieregelaar voor LFO 2; anders werkt hij als een oset ten opzichte van de master voor LFO 2. (3) FADER 3 – als fader 2, maar voor LFO 3. (4) FADER 4 – als fader 2, maar voor LFO 4. (5) FREE LED – als deze LED oplicht, staat de FOUR LFO in free-runningmodus. (6) MODE – gebruik deze schakelaar om de actie voor aansluitingen

16 - 19 te selecteren. In RESET-

modus wordt een gate op de aansluiting(en) toegepast, waardoor de golfvorm(en) van de LFO('s) worden gereset; in SYNC-modus worden de LFO('s) gesynchroniseerd met een klok die naar de aansluiting(en) wordt verzonden. (7) TOGGLE – gebruik deze knop om over te schakelen tussen:

• Free-running, waarbij de vier LFO's onafhankelijk werken.

• Quad, waarbij LFO's 2 t/m 4 slave zijn van LFO 1, maar respectievelijk 90°, 180°en 270° uit fase zijn. Faders 2-4 en aansluitingen 10-12 besturen de amplitude van LFO's 2-4.

• Phase, waarbij faders 2-4 de fase van LFO's 2-4 ten opzichte van LFO 1 instellen. Met aansluitingen 10-12 kunnen externe CV's verder worden verschoven.

• Divide, waarbij faders 2-4 de LFO 1-frequentie delen voor LFO's 2-4. Aansluitingen 10-12 maken verdere CV-besturing mogelijk. (8) ASSIGN – stelt de golfvorm in die wordt verzonden via aansluitingen 18. Kies uit zaagtand, ramp, driehoek en trapezium. Dit is een globale instelling die alle vier de LFO's beïnvloedt. (9) FREQ– gebruik deze aansluiting om de frequentie van LFO 1 vanaf een externe CV-bron te besturen, binnen het bereik -5V tot +5V. (10) (11), (12) – FRQ/PH/DIV – gebruik deze aansluitingen om externe CV-besturing van LFO's 2-4's mogelijk te maken, afhankelijk van de modus waarin de FOUR LFO zich bevindt. Het bereik in alle modi is -5V tot +5V. (13) QUAD LED – deze LED licht op als de FOUR LFO in Quad-modus staat. (14) PHASE LED – deze LED licht op als de FOUR LFO in Phase-modus staat. (15) DIVIDE LED – deze LED licht op als de FOUR LFO in Divide-modus staat. (16) RESET/SYNC 1 – afhankelijk van de modus veroorzaakt een op deze ingang toegepaste gate of klok verschillende acties:

• In SYNC-modus wordt LFO 1 met de externe klok gesynchroniseerd.

• In RESET-modus wordt bij free-running LFO's de golfvormcyclus van LFO 1 gereset.

• In RESET-modus, wanneer de LFO's op QUAD, PHASE of DIVIDE staan, worden de golfvormcycli van alle vier de LFO's gereset. FOUR LFO Controls30 31Quick Start Guide FOUR LFO (17) RESET/SYNC 2 – afhankelijk van de modus veroorzaakt een op deze ingang toegepaste gate of klok verschillende acties:

• In SYNC-modus synchroniseert het LFO 2 met de externe klok.

• In RESET-modus, wanneer de LFO's vrij lopen, zal het de golfvormcyclus van LFO 2 resetten.

• In RESET-modus, wanneer de LFO's in QUAD, PHASE of DIVIDE staan, zullen alle vier de LFO's gepauzeerd worden. (18) RESET/SYNC 3 – afhankelijk van de modus veroorzaakt een op deze ingang toegepaste gate of klok verschillende acties:

• In SYNC-modus wordt LFO 3 met de externe klok gesynchroniseerd.

• In RESET-modus wordt bij free-running LFO's de golfvormcyclus van LFO 3 gereset.

• In RESET-modus, als de LFO's op QUAD, PHASE of DIVIDE staan, worden alle vier de LFO's omgekeerd. (19) RESET/SYNC 4– afhankelijk van de modus veroorzaakt een op deze ingang toegepaste gate of klok verschillende acties:

• In SYNC-modus wordt LFO 4 met de externe klok gesynchroniseerd.

• In RESET-modus wordt bij free-running LFO's de golfvormcyclus van LFO 4 gereset.

• In RESET-modus, wanneer de LFO's op QUAD, PHASE of DIVIDE staan, verschuift de toewijsbare golfvorm naar de volgende optie op alle vier de LFO's, ongeacht de instelling van schakelaar 8. De golfvorm die met schakelaar 8 is geselecteerd wordt opnieuw geselecteerd als de modus wordt gewijzigd. (20) SINE – sinusgolfuitgangen voor elke LFO. (21) ASSIGN – toewijsbare golfvormuitgangen voor elke LFO, afhankelijk van de stand van schakelaar 8. (22) SQUARE – blokgolfuitgangen voor elke LFO. PRECISIE Als u op knop 7 drukt, schakelt de FOUR LFO over naar precisiemodus voor nauwkeurige aanpassingen. De LED voor deze modus knippert en met de faders zijn nu nauwkeurig aanpassingen rond het actieve middelpunt te maken. Bij het verlaten van precisiemodus geven de faders mogelijk niet de huidige instelling aan. De betreende LED blijft knipperen om dit aan te geven. FIRMWARE-UPDATE Aan de rand van de printplaat, naast de modusschakelaar (6), bevindt zich een micro-USB-aansluiting voor het bijwerken van de rmware van de FOUR LED, via de SynthTribe- toepassing.

• Gebruik de uitgang van één LFO om de geselecteerde parameter van een andere LFO te moduleren. Of stapel modulaties.

Connect end P1 to the module socket Connect end P2 to the power supply + 12V - 12V GROUND + 12V - 12V GROUND Stroomaansluiting De module wordt geleverd met de benodigde voedingskabel voor aansluiting op een standaard Eurorack-voedingssysteem. Volg deze stappen om de module van stroom te voorzien. Het is gemakkelijker om deze aansluitingen te maken voordat de module in een rekbehuizing is gemonteerd.

1. Schakel de voeding of de rekbehuizing uit en koppel de voedingskabel los.

2. Steek de 16-pins connector van de voedingskabel in de aansluiting op

de voedingseenheid of rekbehuizing. De connector heeft een lipje dat wordt uitgelijnd met de opening in de socket, zodat deze niet verkeerd kan worden geplaatst. Als de voeding geen contactdoos met sleutel heeft, zorg er dan voor dat pen 1 (-12 V) met de rode streep op de kabel wordt georiënteerd.

3. Steek de 10-pins connector in de aansluiting aan de achterkant van de

module. De connector heeft een lipje dat uitgelijnd is met de aansluiting voor de juiste oriëntatie.

4. Nadat beide uiteinden van de voedingskabel stevig zijn bevestigd, kunt u

de module in een hoesje monteren en de voeding inschakelen. Installatie De benodigde schroeven worden bij de module geleverd voor montage in een Eurorack-koer. Sluit de voedingskabel aan voor montage. Afhankelijk van de rackbehuizing kan er een reeks vaste gaten zijn die 2 HP uit elkaar liggen over de lengte van de behuizing, of een rail waarmee afzonderlijke platen met schroefdraad langs de lengte van de behuizing kunnen schuiven. De vrij bewegende plaatjes met schroefdraad maken een nauwkeurige positionering van de module mogelijk, maar elke plaat moet ongeveer in verhouding tot de montagegaten in uw module worden geplaatst voordat u de schroeven bevestigt. Houd de module tegen de Eurorack-rails zodat elk van de montagegaten is uitgelijnd met een rail met schroefdraad of een plaat met schroefdraad. Bevestig de schroeven halverwege om te beginnen, waardoor kleine aanpassingen aan de positionering mogelijk zijn terwijl u ze allemaal op één lijn krijgt. Nadat de denitieve positie is bepaald, draait u de schroeven vast.58 59Quick Start Guide FOUR LFO HOT USED Red Stripe 200 mm ± 10
