用户手册 SE100KRW00IBNC4 SolarEdge

此符號表示的資訊可協助使用者以最佳方式使用產品。

SolarEdge SE100KRW00IBNC4 - 1

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

SolarEdge SE100KRW00IBNC4 - 注意！ - 1

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

SolarEdge SE100KRW00IBNC4 - 警告！ - 1

請不要剪下電線連接器

SolarEdge SE100KRW00IBNC4 - 警告！ - 2

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

SolarEdge SE100KRW00IBNC4 - 警告！ - 3

SolarEdge SE100KRW00IBNC4 - 警告！ - 4

SolarEdge SE100KRW00IBNC4 - 警告！ - 5

SolarEdge SE100KRW00IBNC4 - 警告！ - 6

打開/關閉主要電路板交流電開關。並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示－本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安裝功率優化器

1→2→3→4→5→6

solaredge

1

1

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

SolarEdge SE100KRW00IBNC4 - 安裝功率優化器 - 1

下載 SolarEdge Mapper 以將串列對應至功率優化器

下载

SolarEdge SE100KRW00IBNC4 - 安裝功率優化器 - 3

SolarEdge SE100KRW00IBNC4 - 安裝功率優化器 - 4

SolarEdge SE100KRW00IBNC4 - 安裝功率優化器 - 5

SolarEdge SE100KRW00IBNC4 - 安裝功率優化器 - 6
[NO TEXT]

SolarEdge SE100KRW00IBNC4 - 安裝功率優化器 - 7

SolarEdge SE100KRW00IBNC4 - 安裝功率優化器 - 8
[NO TEXT]

solar edge

1 安装功率優化器

3

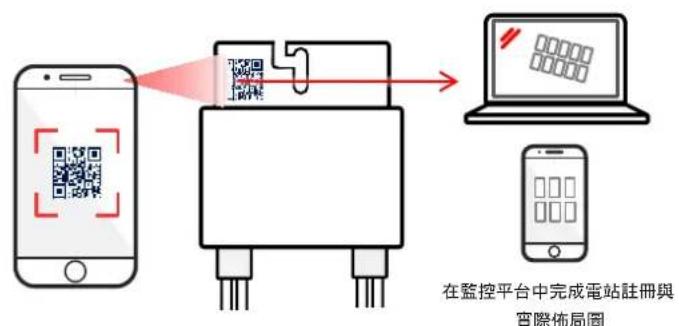

使用 Mapper 掃描 QR 碼

4

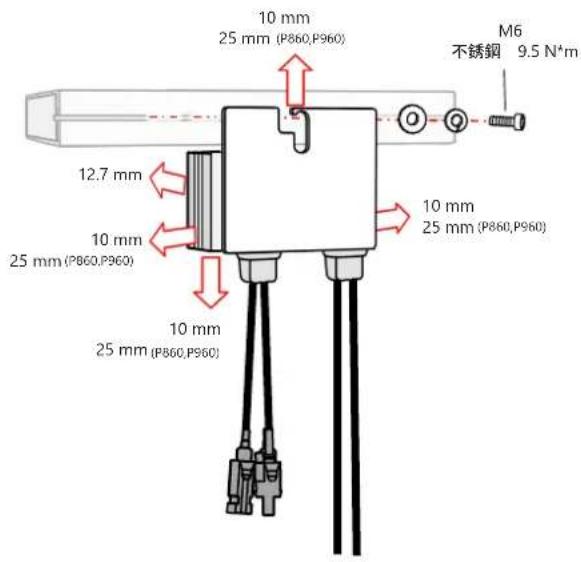

安裝優化器
10 mm 25 mm (P860,P960) 10 mm M6 不锈钢 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

安裝功率優化器

solaredge

2

連接 PV 陣列

檢查陣列極性。 驗證每個優化器 1±0.1V 範例：8個優化器 = ~8V

維持間隙

10 cm 40 cm 15 cm 5 cm 室內間隙 年均溫為 25°C 或以上，則為 20 公分 室外間隙 警告！變流器前面的區域必須保持清潔至少一米 注意！務必要通風 水平安裝 保持超過10° 100.8 cm 40 cm 116.8 cm 在金屬背板上在網柵欄上 30 cm 背靠背 20 cm

solaredge

4

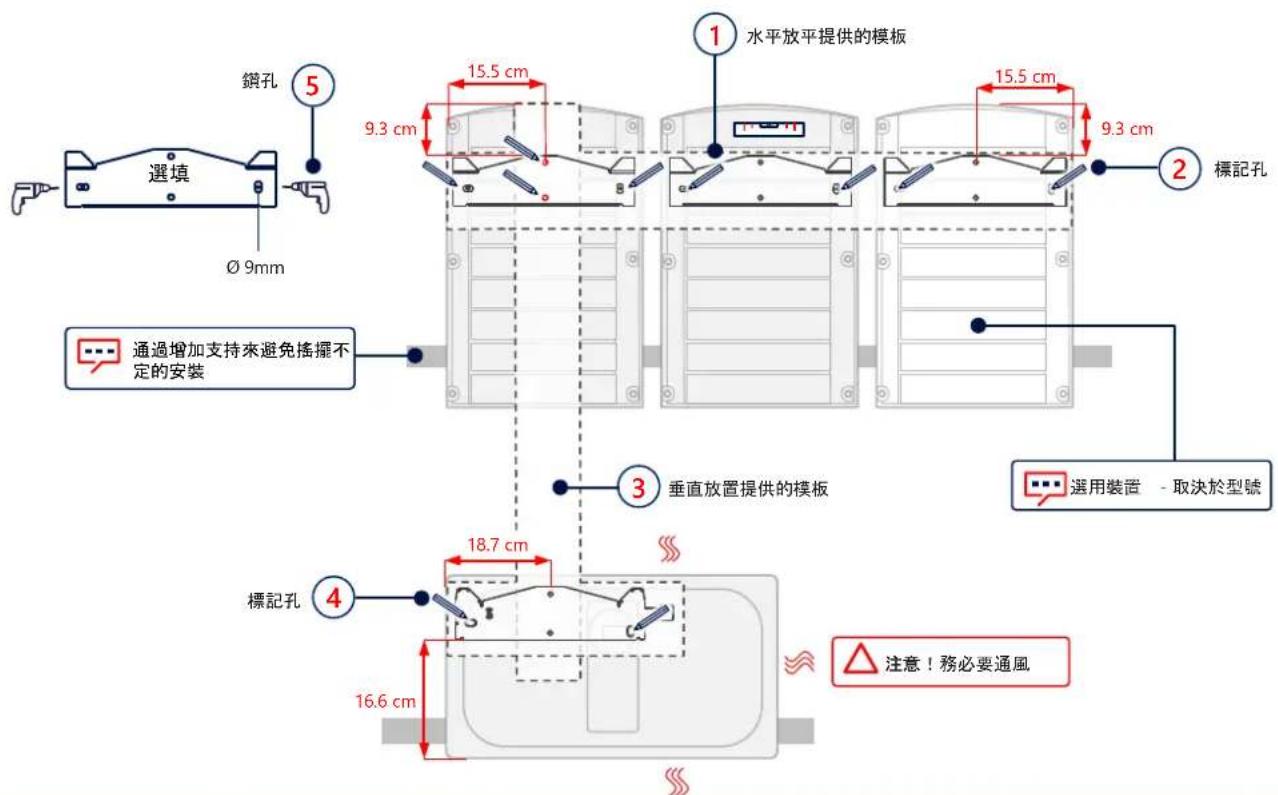

標記和鑽孔

1 水平放平提供的模板 2 標記孔 3 垂直放置提供的模板 4 標記孔 5 鋼孔 9.3 cm 15.5 cm 15.5 cm 9.3 cm 18.7 cm 16.6 cm 通過增加支持來避免搖擺不定的安裝 注意！務必要通風 適用裝置 - 取決於型號

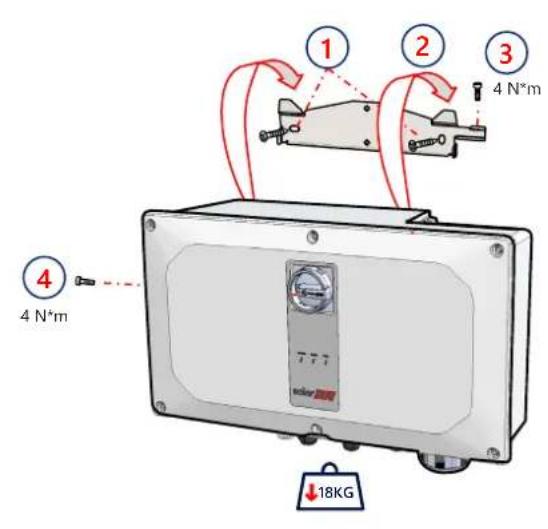

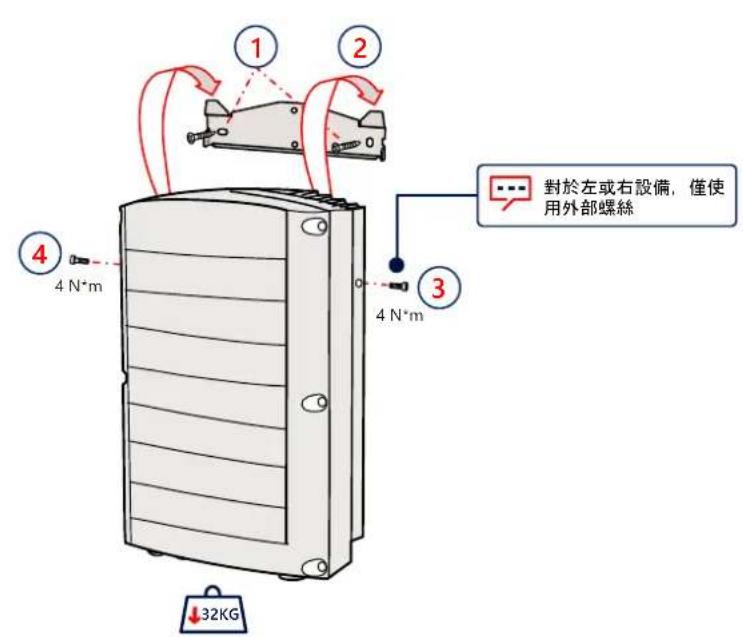

安装装置

1 2 3 4 N*m 4 N*m ↓18KG

對於左或右設備，僅使用外部螺絲 4 N*m 3 4 N*m 32KG

solaredge

6

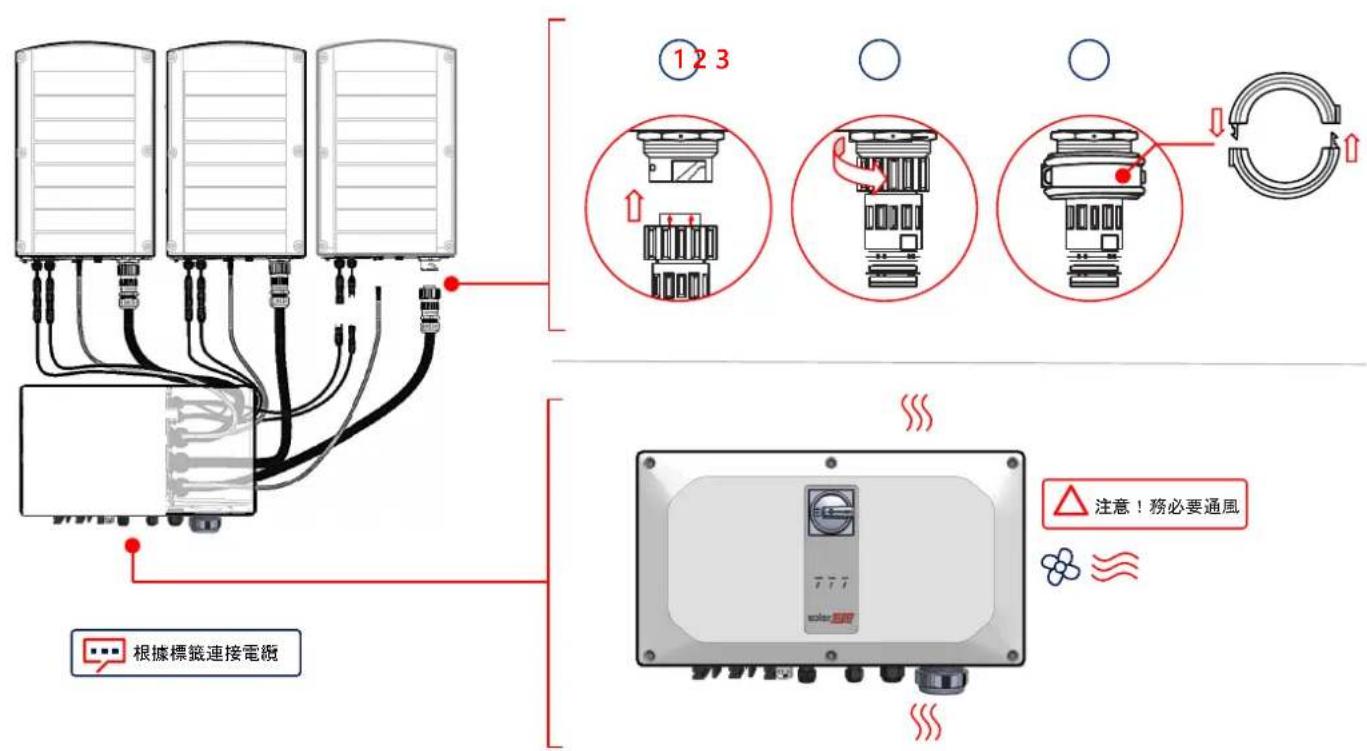

連接延伸電纜

SolarEdge SE100KRW00IBNC4 - 連接延伸電纜 - 1

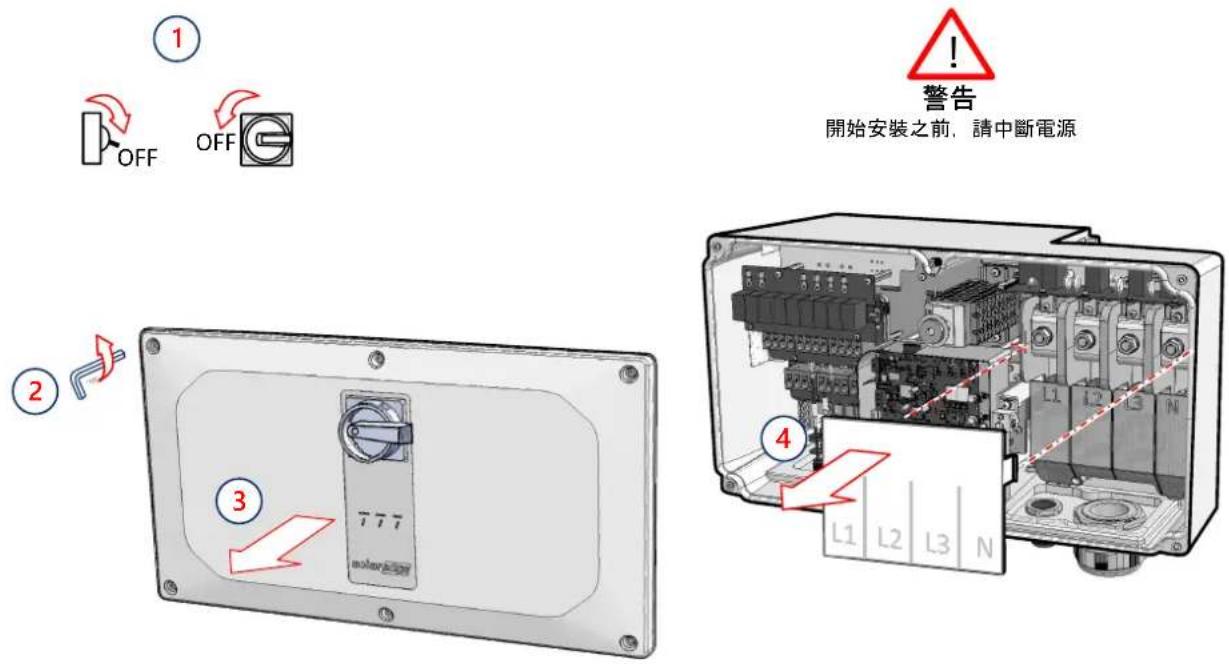

移除蓋子

solaredge

7

SolarEdge SE100KRW00IBNC4 - 移除蓋子 - 1

solaredge

8

連接 PV 串列

協同單位 左邊 中間 右邊 保留未使用的連接器 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

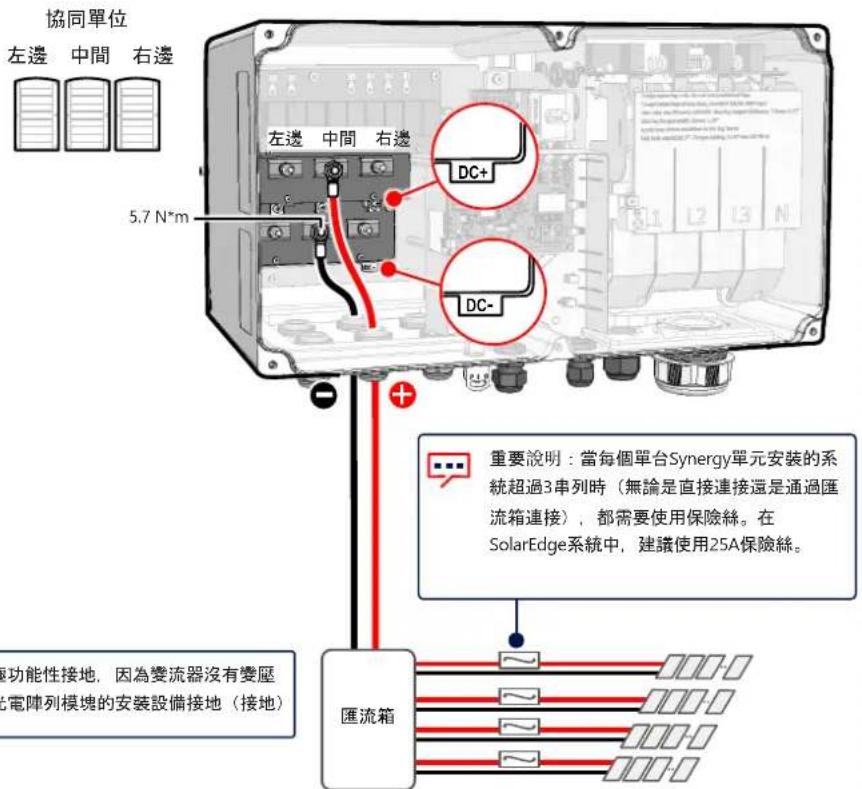

通過單個DC輸入連接PV串

solaredge

8

SolarEdge SE100KRW00IBNC4 - 通過單個DC輸入連接PV串 - 1

注意！！

·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

最大寬度 25 公釐 Ø6 mm 最大厚度 6 公釐 熱收縮套管絕緣 Max 50 mm² 12 - 20 mm

協同單位 左邊 中間 右邊 5.7 N*m DC+ DC- 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。 匯流箱 原功能性接地，因為變流器沒有變壓電陣列模塊的安裝設備接地（接地）

SolarEdge SE100KRW00IBNC4 - 通過單個DC輸入連接PV串 - 4

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

9

連接交流電和保護接地

變流器可支援 4 線式 + PE 或 3 線式 + PE 連接 其他都必須提供交流電輸出的過流保護，請參閱手冊以取得指引 注意！！ • 若為鋁線，只限使用雙金屬端子 • 若為銅線，只限使用鍍錫銅端子 • 只限單孔標準管壓接端子，600V 最大寬度 33 公釐 Ø 10 mm 最大厚度 7 公釐 熱收縮套管 絵縫 Max: 120 mm² 先連接 PE 線 或 棕色 黑色 灰色 蓝色 12 N*m 9 N*m 15 N*m Max 70 mm² 10 -11 mm 選用 PE 線 30 - 50 mm 使用絞合線時，安裝商可自行決定 是否使用套管 機箱接地 黃色/綠色

LAN 通訊

COMM 1 5.5 N*m Ethernet

11

多個逆變器的 RS485 連接

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3 線遮蔽式雙桟線 (0.2-1 mm²) 5 3 G A+ B- 4

Wi-Fi 通訊連線(選配)

SolarEdge SE100KRW00IBNC4 - Wi-Fi 通訊連線(選配) - 1

15 未連接交流電時預先調試 (選項 1)

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 1

下載 SolarEdge SetApp

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 2

打開直流電開關

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 3

連接電源

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 4

啟動並遵照 SetApp

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 5

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 6

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 7

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 8

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 9

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 10

SolarEdge SE100KRW00IBNC4 - 未連接交流電時預先調試 (選項 1) - 11

開始 電源: 60W 輸出埠, USB-C 供電 (PD) : 20V 3A (不提供) 蓋子連接器 不使用時

1 公尺，公對公，USB-C (不提供)

調適直流電與交流功率 （選項

2) 16

SolarEdge SE100KRW00IBNC4 - 2) 16 - 1
下载
SolarEdge SetApp

SolarEdge SE100KRW00IBNC4 - 2) 16 - 2
打開電源

SolarEdge SE100KRW00IBNC4 - 2) 16 - 3
啟動並遵照
SetApp

SolarEdge SE100KRW00IBNC4 - 2) 16 - 4

SolarEdge SE100KRW00IBNC4 - 2) 16 - 5

SolarEdge SE100KRW00IBNC4 - 2) 16 - 6

SolarEdge SE100KRW00IBNC4 - 2) 16 - 7

SolarEdge SE100KRW00IBNC4 - 2) 16 - 8

SolarEdge SE100KRW00IBNC4 - 2) 16 - 9

SolarEdge SE100KRW00IBNC4 - 2) 16 - 10

SolarEdge SE100KRW00IBNC4 - 2) 16 - 11

solar edge

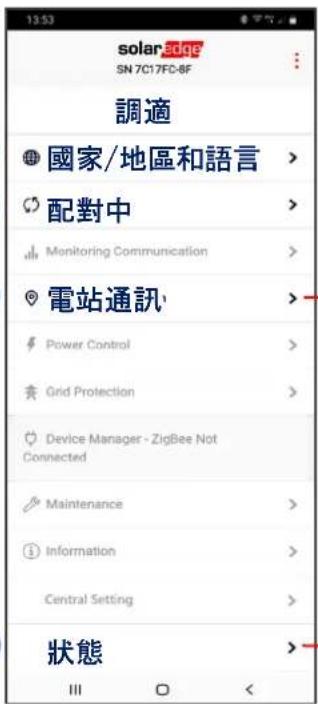

17 調適主變流器

SolarEdge SE100KRW00IBNC4 - 調適主變流器 - 1

1
2
3

solaredge SN 7C17FC-8F 調適 國家/地區和語言 > 配對中 > Monitoring Communication > 電站通訊 > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > 狀態 III 0

SolarEdge SE100KRW00IBNC4 - 調適主變流器 - 3

RS485-1 → 通訊協定 → SolarEdge → SolarEdge主裝置 RS485-1 → 從屬裝置偵測

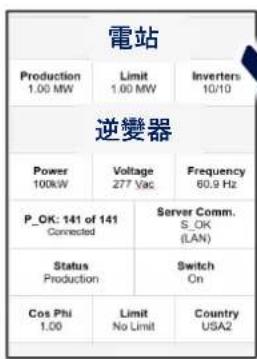

電站 Production Limit Inverters 1.00 MW 1.00 MW 10/10 逆變器 Power Voltage Frequency 100kW 277 Vac 60.9 Hz P_OK: 141 of 141 Server Comm. Connected S_OK (LAN) Status Switch Production On Cos Phi Limit Country 1.00 No Limit USA2

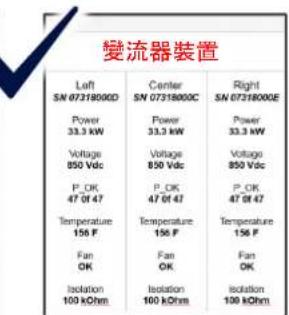

變流器裝置 Left Center Right SN 0731800GD SN 0731800DC SN 0731800CE SN 0731800GE Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 OF 47 47 OF 47 47 OF 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK OK Isolation Isol…

4

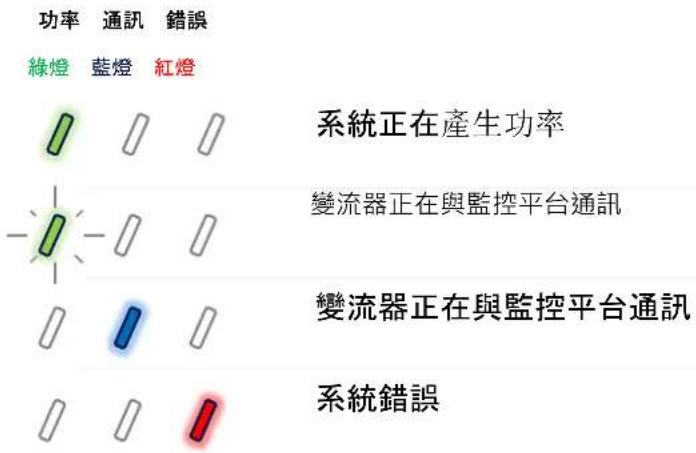

LED 指示

功率 通訊 錯誤 綠燈 藍燈 紅燈 系統正在產生功率 變流器正在與監控平台通訊 變流器正在與監控平台通訊 系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

如有變更，恕不另行通知。版權所有 © SolarEdge Inc. 保留所有權利。2021年3月
