BEDIENUNGSANLEITUNG SE100KRW00IBNC4 SolarEdge

LED Indications 18Support Contact Information If you have technical problems concerning SolarEdge products, please contact us: https://www.solaredge.com/service/support Subject to change without notice. Copyright © SolarEdge Inc. All rights reserved. March 2021.Dreiphasen- Wechselrichter mit Synergie-Technologie Installationsanleitung (Kurzfassung) PN: SExxK-xxxxIxxxx Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3HINWEIS Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Nutzung des Produkts unterstützen sollen. Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge. ACHTUNG! Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen möglicherweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben. Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten. WARNUNG! Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben. Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur für Modelle mit DC- Sicherheitsschalter) Steckverbinder nicht abschneiden.

BEWAHREN SIE DIESE ANLEITUNG AUF – Diese Anleitung enthält wichtige Anweisungen für den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung dieses Geräts auf eine Weise, die nicht in diesem Dokument von SolarEdge angegeben ist, kann den von diesem Gerät gebotenen Schutz beeinträchtigen. LegendeVerwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

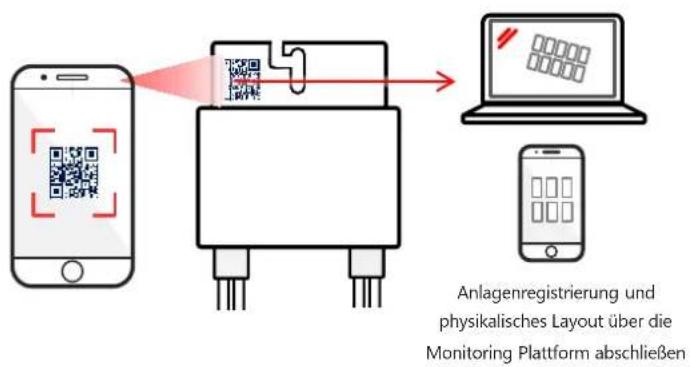

Laden Sie sich zum Zuordnen der Leistungsoptimierer den SolarEdge Mapper herunter. Download Installieren der Optimierer

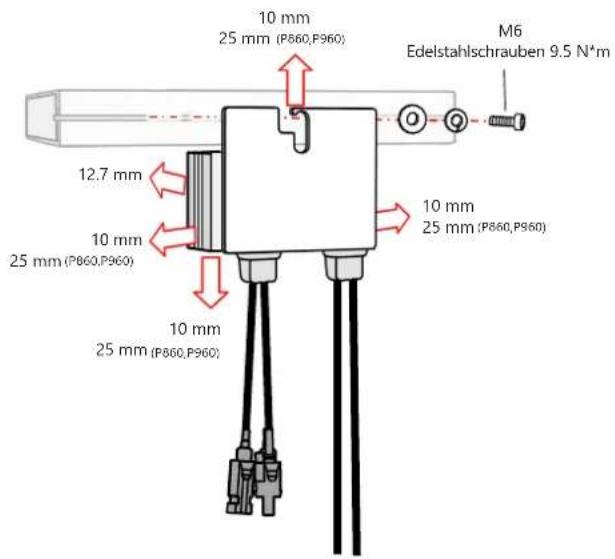

QR-Code mit dem Mapper scannen Anlagenregistrierung und physikalisches Layout über die Monitoring Plattform abschließenM6 Edelstahlschrauben 9.5 N*m10 mm25 mm (P860,P960)12.7 mm10 mm25 mm (P860,P960)10 mm25 mm (P860,P960)10 mm25 mm (P860,P960) Leistungsoptimierer installieren Installieren der Optimierer

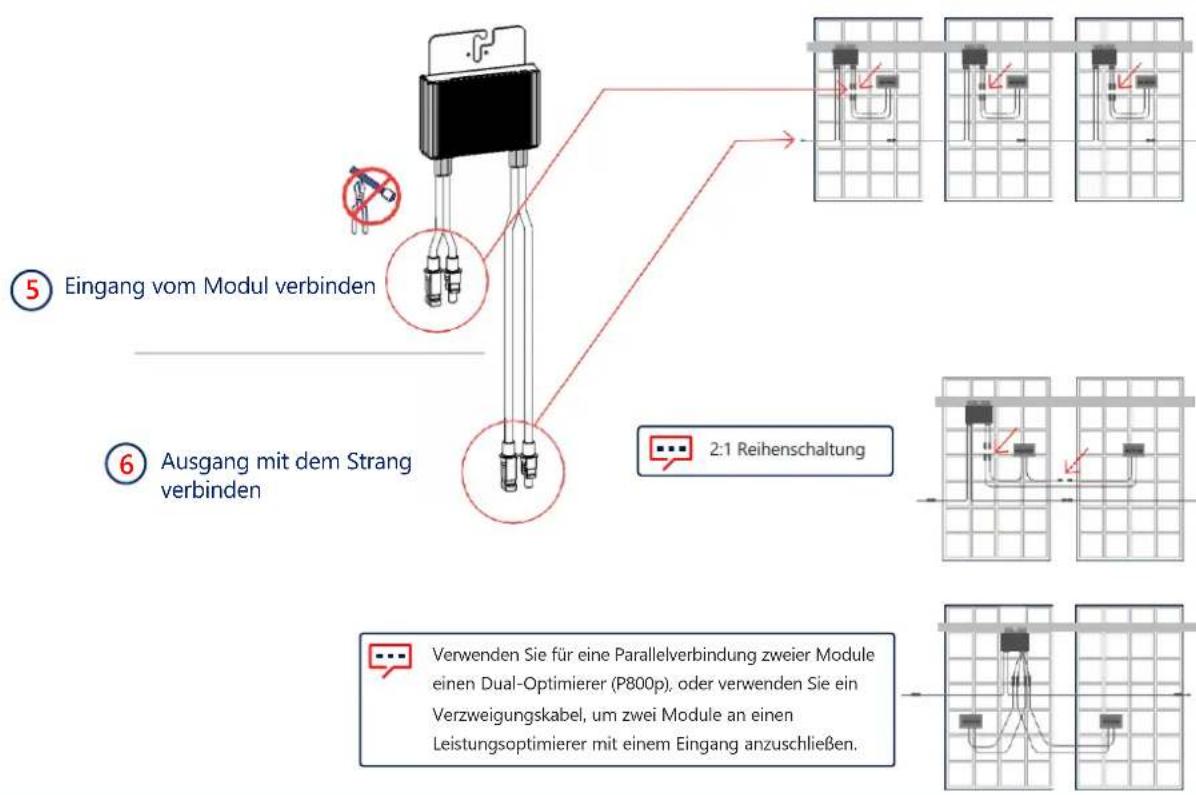

Verwenden Sie für eine Parallelverbindung zweier Module einen Dual-Optimierer (P800p), oder verwenden Sie ein Verzweigungskabel, um zwei Module an einen Leistungsoptimierer mit einem Eingang anzuschließen. 2:1 Reihenschaltung Eingang vom Modul verbinden Ausgang mit dem Strang verbinden

Installieren der Optimierer

Polung des PV-Strangs überprüfen. Prüfen Sie 1 ± 0,1 V je Optimierer Beispiel: 8 Optimierer = ~8 V. Anschließen des PV-Strangs

ACHTUNG! Luftstrom nicht blockieren

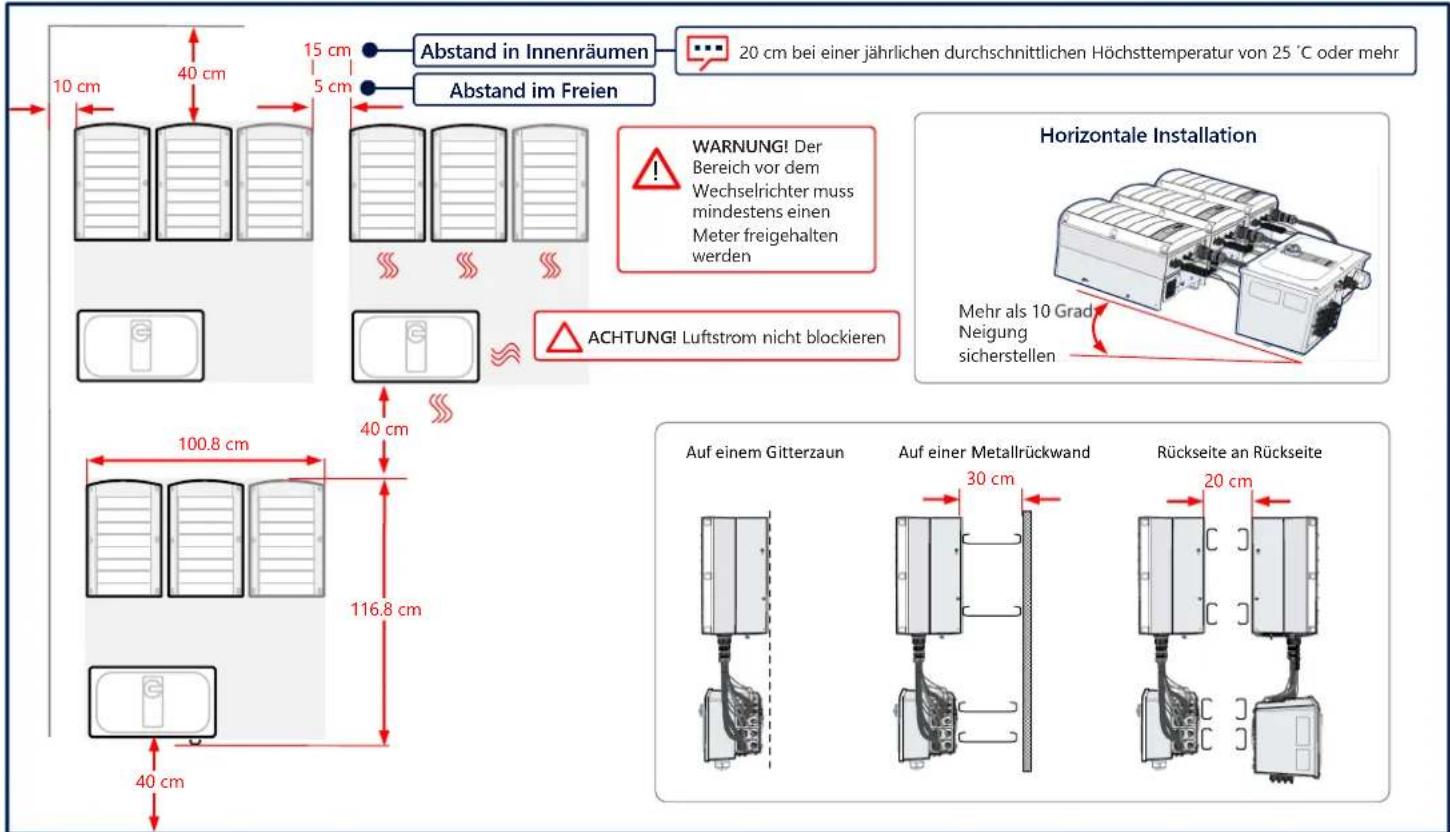

40 cm Abstände einhalten

WARNUNG! Der Bereich vor dem Wechselrichter muss mindestens einen Meter freigehalten werden

20 cm 30 cm Rückseite an Rückseite Auf einer MetallrückwandAuf einem Gitterzaun Abstand in Innenräumen Abstand im Freien 20 cm bei einer jährlichen durchschnittlichen Höchsttemperatur von 25 ˚C oder mehr Mehr als 10 Grad Neigung sicherstellen Horizontale Installation 15 cm 5 cm6 MAN-01-00784-1.3

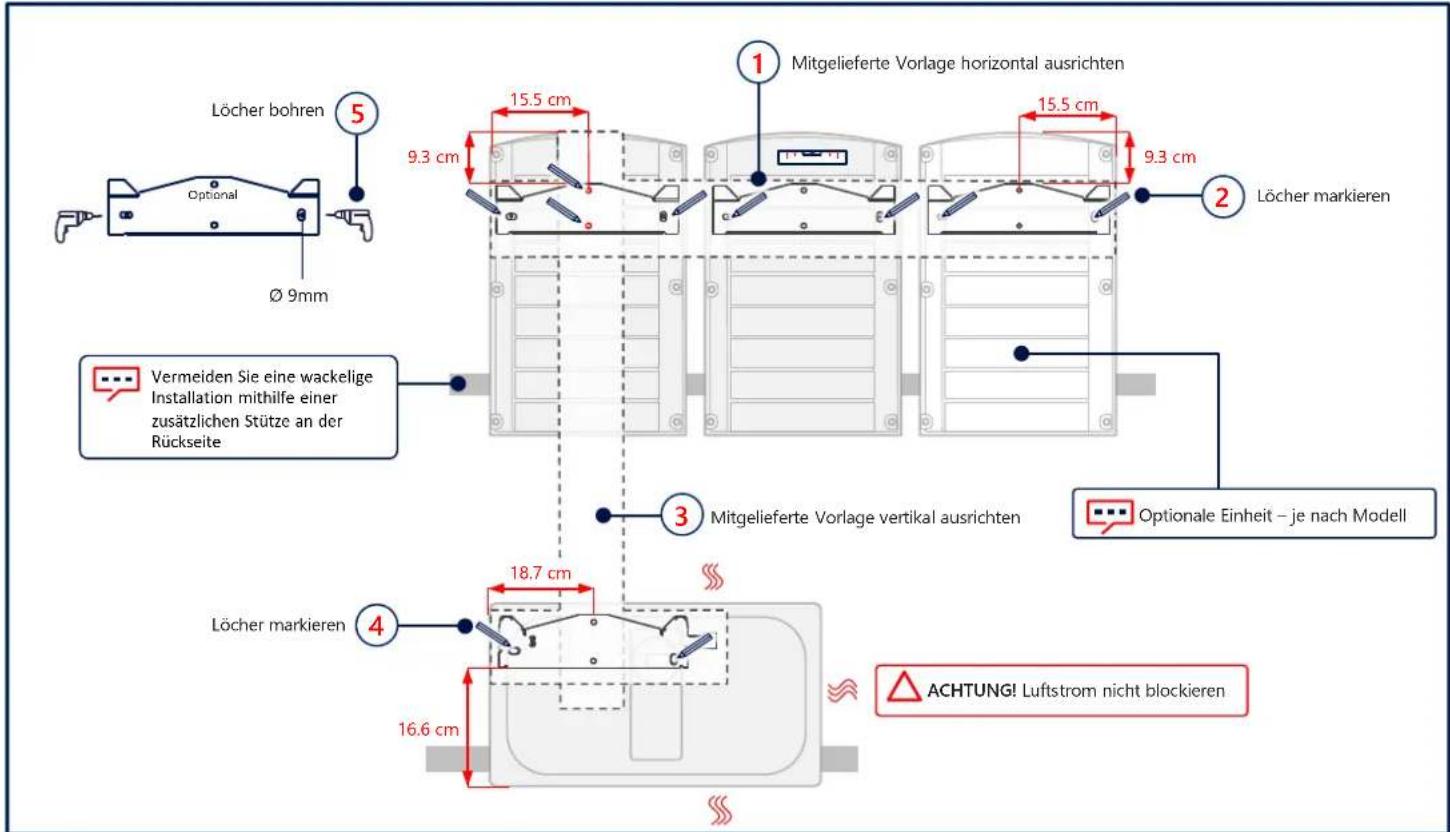

Mitgelieferte Vorlage horizontal ausrichten Mitgelieferte Vorlage vertikal ausrichten

Löcher markieren Löcher markieren

Optionale Einheit – je nach Modell Ø 9mm Löcher bohren Markieren und Bohren von Löchern

ACHTUNG! Luftstrom nicht blockieren Vermeiden Sie eine wackelige Installation mithilfe einer zusätzlichen Stütze an der Rückseite3

Montieren der Einheiten

Verwenden Sie bei der linken oder rechten Einheit nur die äußere Schraube1 2 3 ACHTUNG! Luftstrom nicht blockieren

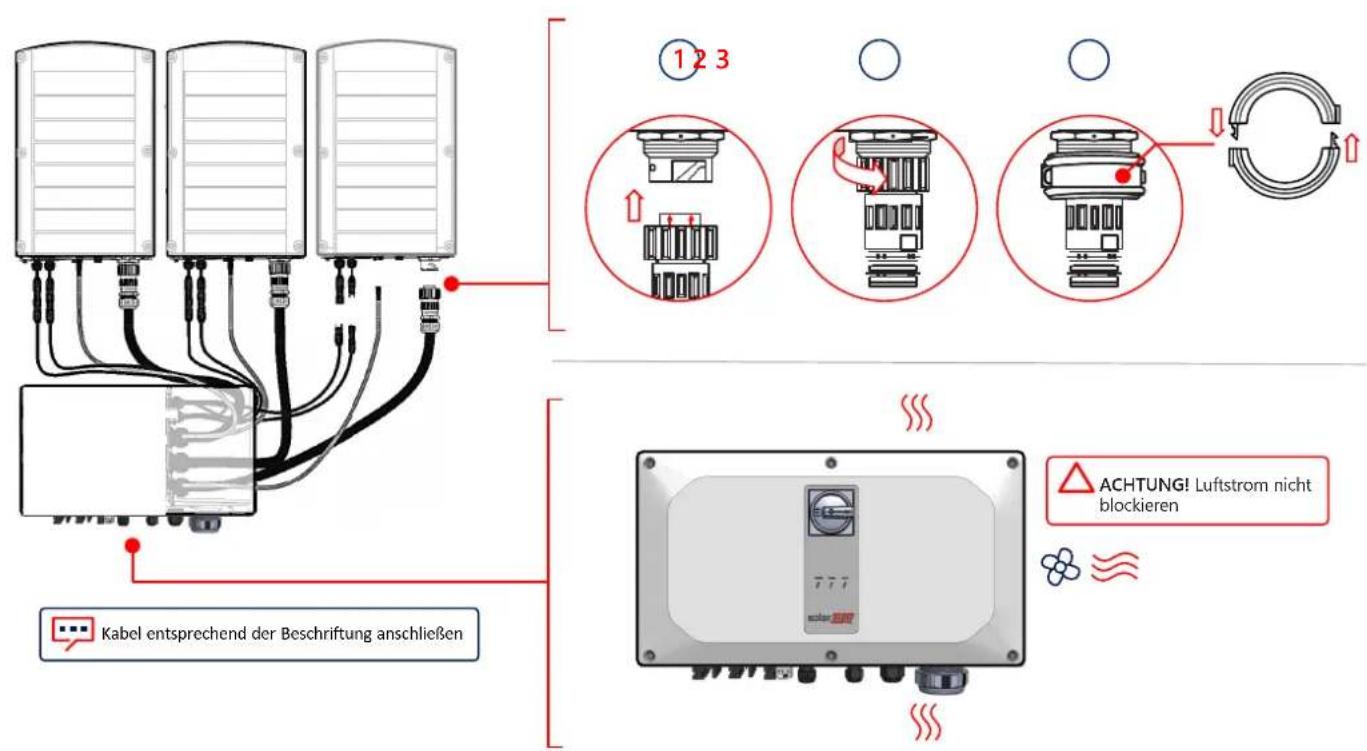

Anschließen der Verbindungs-Kabel

Kabel entsprechend der Beschriftung anschließen2 WARNUNG VOR BEGINN DER INSTALLATION DIE STROMVERSORGUNG UNTERBRECHEN

Entfernen der Abdeckungen

710 MAN-01-00784-1.3

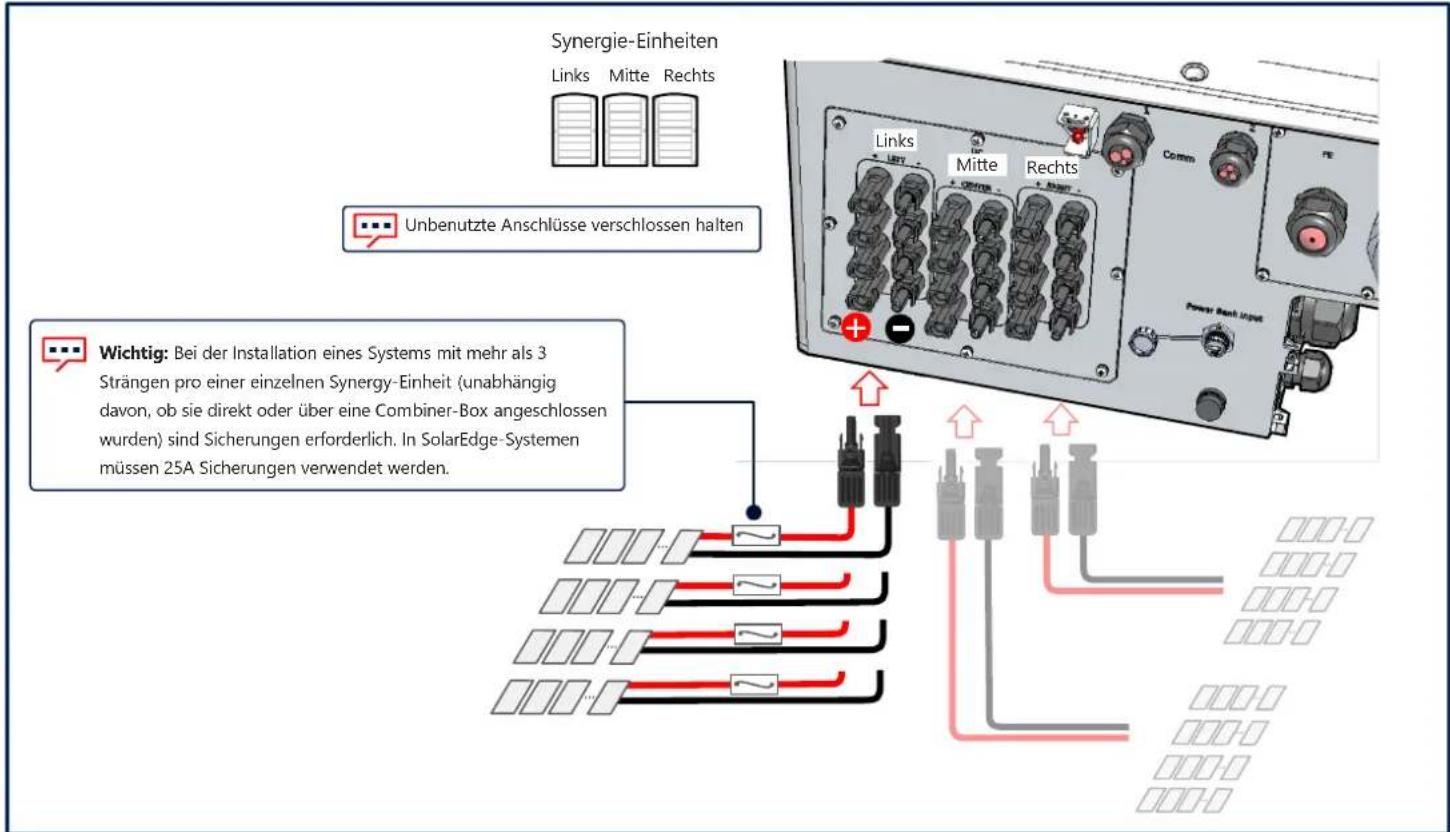

Anschließen der PV-Stränge

Synergie-Einheiten Links Mitte Rechts Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.LinksMitteRechts Unbenutzte Anschlüsse verschlossen haltenMAN-01-00784-1.3 11

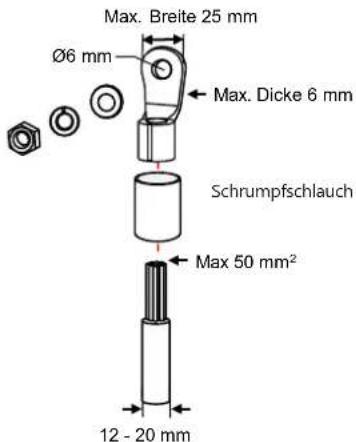

Max 50 mm Max. Dicke 6 mm Max. Breite 25 mm Ø6 mmSchrumpfschlauch12 - 20 mmACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall- Kabelschuhe verwenden• Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN. Anschluss von PV-Strängen über einen einzelnen DC-Eingang

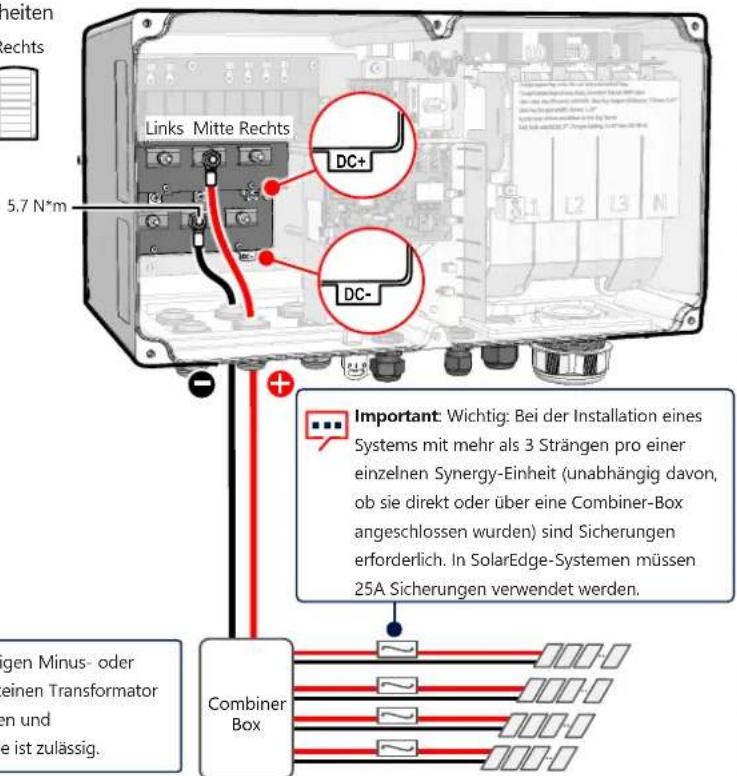

Die elektrische Funktionserdung des DC-seitigen Minus- oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatormodule ist zulässig.Combiner Box Important: Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.Synergie-EinheitenLinks Mitte RechtsLinks Mitte Rechts6

21 N*m PE-Leiter zuerst verbinden Optionaler PE-Leiter

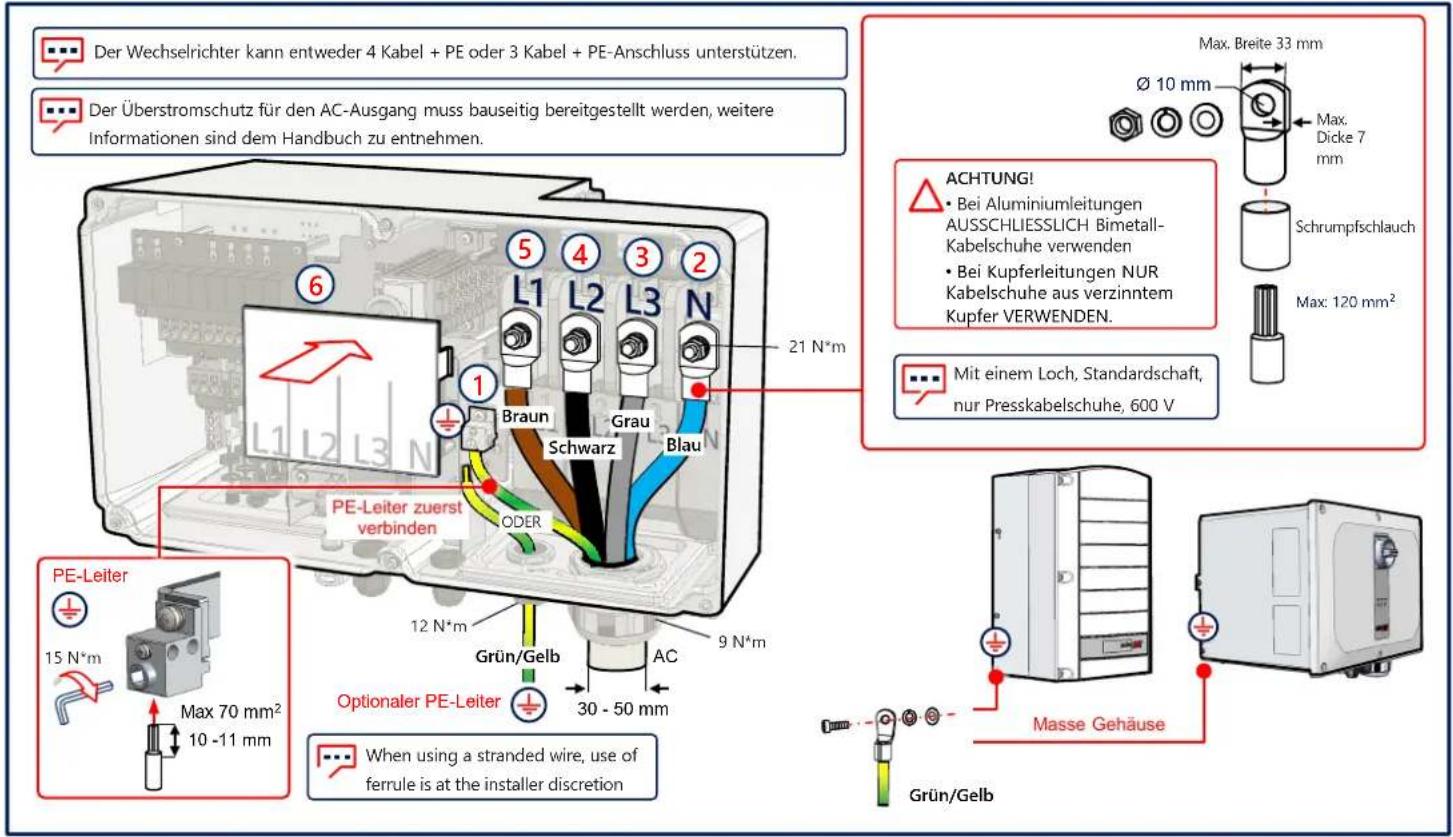

Der Wechselrichter kann entweder 4 Kabel + PE oder 3 Kabel + PE-Anschluss unterstützen. Mit einem Loch, Standardschaft, nur Presskabelschuhe, 600 V Der Überstromschutz für den AC-Ausgang muss bauseitig bereitgestellt werden, weitere Informationen sind dem Handbuch zu entnehmen. ODER Anschließen von AC und Schutzerdung (PE)

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall- Kabelschuhe verwenden

• Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN. 15 N*m10 -11 mm Max 70 mm

Blau Schwarz Grau Braun Grün/Gelb Masse Gehäuse Grün/Gelb2

CAT6, 3-adrig, abgeschirmt, verdrilltes Paar (0,2 bis 1 mm)

RS485-Verbindung mit mehreren Wechselrichtern

Verbindung der WLAN-Kommunikation (optional)

Verbindung über Mobilfunk (optional)

Anbringen der Abdeckungen 14A

SolarEdge SetApp herunterladen StartenDownload Starten und SetApp folgen Ladegerät anschließen

DC-Trennschalter einschalten (1)

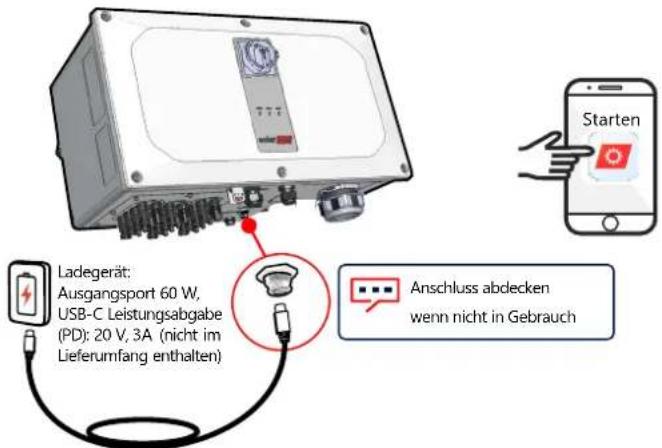

1 Meter, Stecker auf Stecker, USB-C (nicht im Lieferumfang enthalten) Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

Ladegerät: Ausgangsport 60 W, USB-C Leistungsabgabe (PD): 20 V, 3A (nicht im Lieferumfang enthalten)P 1 0 ON (1) Anschluss abdeckenwenn nicht in GebrauchA

SolarEdge SetApp herunterladen Download Starten Starten und SetApp folgen

Stromversorgung einschalten

Inbetriebnahme mit DC- und AC-Leistung (Option 2) 16A

RS485-1 Protokoll SolarEdge SolarEdge Primärgerät RS485-1 Sekundärgerät(e) erkennen

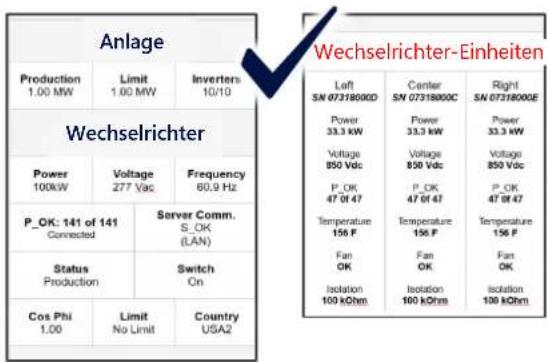

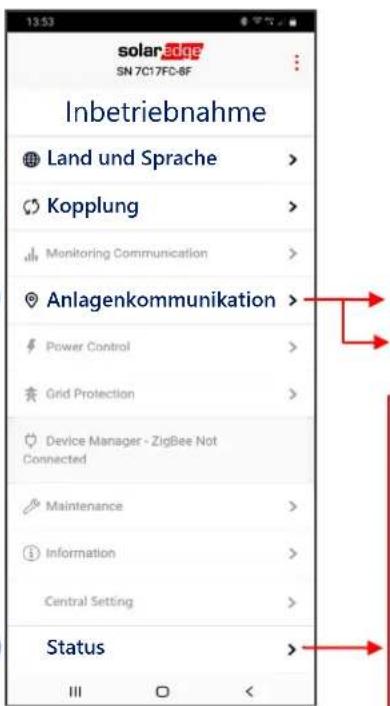

Inbetriebnahme Wechselrichter-EinheitenLand und SpracheAnlagenkommunikationKopplungStatus

Inbetriebnahme des Primär-Wechselrichters

AnlageWechselrichterDas System erzeugt Strom AC ist eingeschaltet, die Anlage erzeugt jedoch keinen Strom Der Wechselrichter hat eine Verbindung zur Monitoring- Plattform und überträgt Daten Systemfehler

LEISTUNG KOMM FEHLER

LAN-kommunikation 10A
