GEBRUIKSAANWIJZING SE100KRW00IBNC4 SolarEdge

3-fase omvormer met synergie technologie

Snelle installatiehandleiding

PN: SExxK-xxxxlxxxx

Voor Europa, APAC en Zuid-Afrika Versie 1.3

Legenda

OPMERKING

Dit symbool staat voor informatie die bedoeld is om de gebruiker te helpen het product optimaal te gebruiken.

LET OP!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot schade aan of destructie van het product. Ga nooit voorbij aan een dergelijke melding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

WAARSCHUWING!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot letsel of tot de dood. Ga nooit voorbij aan een waarschuwingsmelding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

Knip geen kabelconnectors door

Dit symbool staat bij aardingspunten op SolarEdge handleidingen en apparaten.

Schakel de netstroomschakelaar van het hoofdpaneel AAN/UIT en wacht vijf minuten

Schakel de DC-veiligheidsschakelaar van Synergy Manager AAN/UIT en wacht vijf minuten (Alleen van toepassing op modellen met een DC-veiligheidsschakelaar)

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrijke instructies voor de 3-fase omvormer die moeten worden opgevolgd tijdens installatie en onderhoud. Gebruik van deze apparatuur op een wijze die niet in dit document door SolarEdge wordt gespecificeerd, kan afbreuk doen aan de bescherming die door deze apparatuur wordt geboden.

Installatie van de optimizers

1→2→3→4→5→6

solaredge

1

1

Gebruik de SolarEdge Designer om een SE systeem te ontwerpen https://designer.solaredge.com

Installatie van de optimizers

3

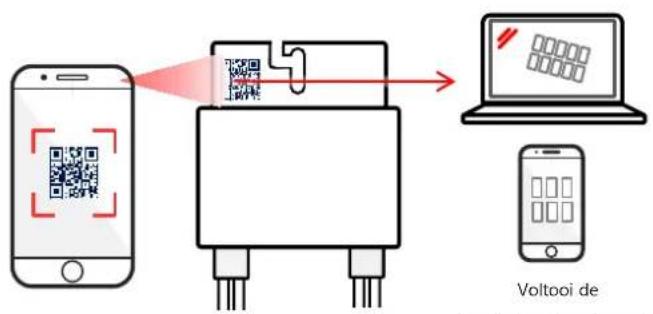

Scan de QR-code met de Mapper

Voltooi de installaionization

Voltooi de installatieregistratie en de fysieke lay-out in het monitoringplatform

4

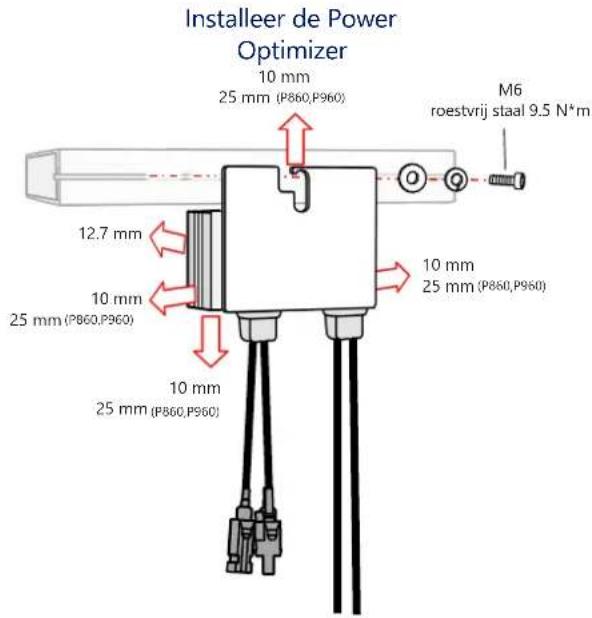

Installeer de Power Optimizer 10 mm 25 mm (P860,P960) M6 roestvrij staal 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installatie van de optimizers

1→2→3→4→5→6

solaredge

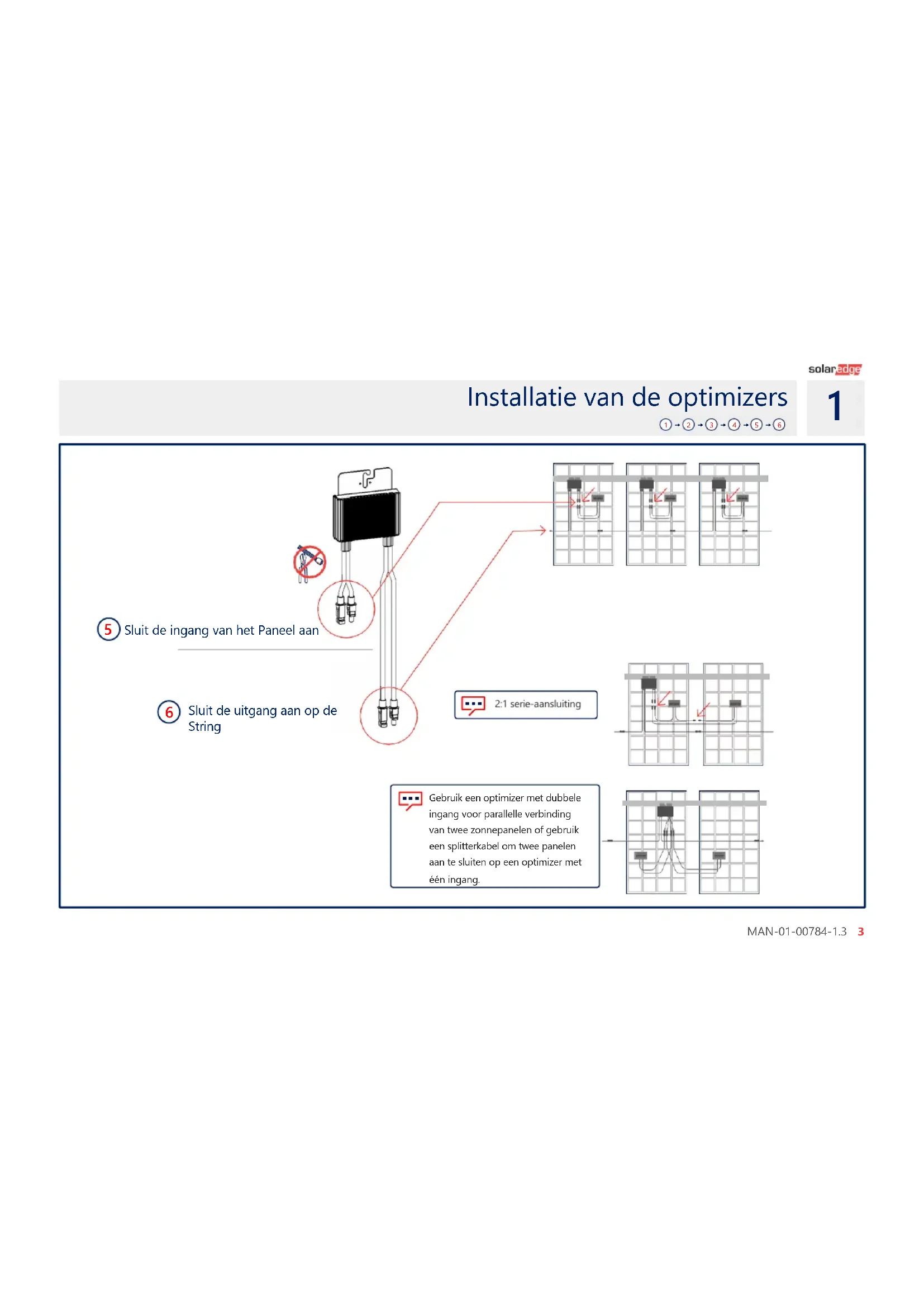


solar edge

2

De PV-opstelling aansluiten

Controleer de polariteit van de opstelling. Controleer 1±0,1V per optimizer Voorbeeld: 8 optimizers = ~8V

Handhaven vrije ruimte

solaredge

Vrije ruimte binnenshuis Vrije ruimte buitenshuis 10 cm 40 cm 15 cm 5 cm 20cm wanneer de gemiddelde jaarlijks maximumtemperatuur gelijk aan of hoger dan 25°C WAARSCHUWING! De ruimte vóór de omvormer moet ten minste één meter vrij worden gehouden LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd Horizontale installatie Meer dan 10° aanhouden 100.8 cm 40 cm 116.8 cm 40 cm Op metalen achterwand Op gaashekwug tegen rug

solaredge

4

Markeren & boren van gaten

Boor gaten 5 Ø 9mm 15.5 cm 9.3 cm Plaats het meegeleverde sjabloon horizontaal waterpas 15.5 cm 9.3 cm 2 Markeer gaten Voorkom wankele installatie door ondersteuning aan de achterkant toe te voegen 3 Plaats het meegeleverde sjabloon verticaal waterpas 4 18.7 cm 16.6 cm Optionele unit - afhankelijk van het model Markeer gaten LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd

De units monteren

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Voor linkse of rechtse units, gebruik alleen de buitenste schroef 4 N*m 3 4 N*m ↓32KG

solaredge

6

Sluit de kabels aan conform de labels 1 2 3 LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd

Kappen verwijderen

solaredge

7

solaredge

8

PV-strings verbinden

Synergie Units Links Midden Rechts Houd ongebruikte connectoren afgedekt. Belangrijk: Bij installatie van een systeem met meer dan 3 strings per één Synergie Unit (rechtstreeks of via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt.

PV-strings aansluiten via één DC-ingang

solaredge

8

LET OPI

• Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen
• Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen

Max breedte 25mm Ø6 mm Max dikte 6mm Krimpkous isolatie Max 50 mm² 12 - 20 mm

Functionele elektrische aarding van de DC-zijde van de negatieve of positieve pool is verboden omdat de omvormer geen transformator heeft. Aarding (vereffening) van zonnepaneelframes en montagemateriaal van de PV-opstelling is aanvaardbaar

Synergie Units Links Midden Rechts

Links Midden Rechts DC+ DC- Belangrijk: Bij installatie van een systeem met meer dan 3 strings per één Synergie Unit (rechtstreeks of via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt. Combiner Box

solar edge

9

AC en beschermende aarde aansluiten (PE)

De omvormer ondersteunt ofwel een 4-draads- + PE of een 3-draads- + PE Overstroombeveiliging voor de AC-uitgang moet door anderen worden geleverd, zie handleiding voor richtlijnen 6 5 4 3 2 L1 L2 L3 N 21 N*m 1 Bruin Zwart Grijs Blauw SIuit eerst de aarding aan OF Max breedte 33mm Ø 10 mm Max dikte 7mm Krimpkous isolatie Max: 120 mm² LET OP! • Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen • Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen Alleen ééngats compressie-kabelschoen van standaard doorsnede, 600V Aardkabel 15 N*m Max 70 mm² 10 -11 mm 12 N*m Geel/Groen AC 9 N*m Optionele PE kabel 30 - 50 mm Bij gebruik van gevlochten draad is het gebruik van een adereindhuls ter beoordeling van de installateur. Aarding Behuizing Geel/Groen

LAN-communicatie

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-verbinding van meerdere omvormers

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 CAT6, 3-aderige afgeschermde getwiste kabel (0,2 - 1 mm2) 5 3 G A+ B- G A+ B- 4

Wi-Fi Communicatie aansluiten (optioneel)

solaredge

12

GSM-communicatie aansluiten (optioneel)

⑤ ↓ ② 3 5.5 N*m ① ④

Kappen monteren

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

Pre-inbedrijfstelling wanneer AC-voeding niet is aangesloten (optie 1)

Download SolarEdge SetApp

Zet DC-schakelaar aan (1)

Sluit de powerbank aan

Start en volg SetApp

Powerbank: 60W uitgangspoort , USB-C Power Delivery (PD): 20V 3A (niet meegeleverd) Afdekkap connector indien niet in gebruik Start

1meter, male naar male, USB-C (niet meegeleverd)

Inbedrijfstelling met DC- en AC-spanning (optie 2)

solaredge

16

Download SolarEdge SetApp

Schakel de voeding in

Start en volg SetApp

solar edge

17

De Leider-omvormer in bedrijf stellen

1
2
3

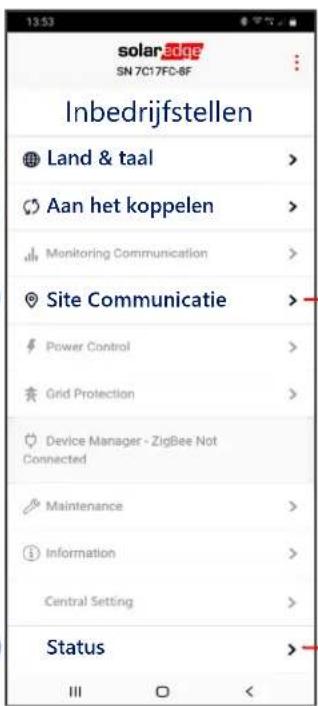

solaredge SN 7C17FD-8F Inbedrijfstellen Land & taal > Aan het koppelen > Monitoring Communication > Site Communicatie > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protocol → SolarEdge → SolarEdge Leider RS485-1 → Volger detecteren

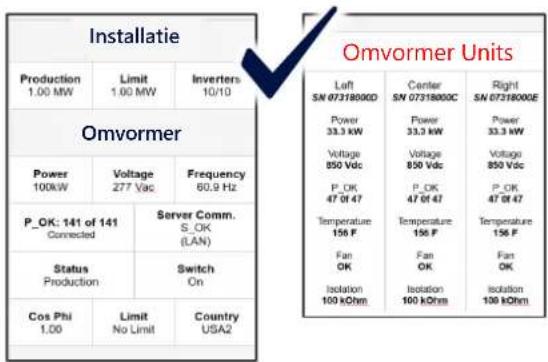

Installatie Production 1.00 MW Limit 1.00 MW Inverters 10/10 Omvormer Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

4

LED-indicaties

solaredge

POWER COMM FOUT

Groen Blauw Rood

Het systeem produceert energie

AC is aangesloten, maar het systeem produceert geen energie

Omvormer communiceert met het monitoringplatform

Systeemfout

solaredge

Support Contact Informatie

Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support

Wijzigingen voorbehouden zonder voorafgaande.

Copyright © SolarEdge Inc. Alle rechten voorbehouden. Maart 2021.
