Indicaciones LED 18Información de Contacto de Asistencia Técnica En caso de algún problema con los productos SolarEdge por favor contacte con nuestra asistencia técnica: https://www.solaredge.com/es/service/support Sujeto a cambios sin previo aviso. Copyright © SolarEdge Inc. Todos los derechos reservados.reserved. Marzo 2021.Falownik trójfazowy z technologią synergii Skrócona instrukcja instalacji PN: SExxK-xxxxIxxxx Europa, APAC i RPA Wersja 1.3UWAGA Ten symbol oznacza informacje pomocne dla użytkownika w celu optymalnego wykorzystywania produktu. Ten symbol pojawia się w punktach uziemienia wskazanych w instrukcjach oraz na sprzęcie SolarEdge. PRZESTROGA! Oznacza niebezpieczeństwo. Sygnalizuje, że jeśli dana procedura nie zostanie prawidłowo wykonana lub uwzględniona, może dojść do uszkodzenia lub zniszczenia produktu. Nie należy pomijać przestrogi dopóki wskazane warunki nie zostaną w pełni zrozumiane i spełnione. WŁĄCZ/WYŁĄCZ przełącznik ON/OFF/P i odczekaj 5 minut OSTRZEŻENIE! Oznacza niebezpieczeństwo. Sygnalizuje, że jeśli dana procedura nie zostanie prawidłowo wykonana lub uwzględniona, może dojść do urazu ciała lub śmierci. Nie należy pomijać ostrzeżenia dopóki wskazane warunki nie zostaną w pełni zrozumiane i spełnione. WŁĄCZ/WYŁĄCZ wyłącznik awaryjny DC w Menadżerze Synergii i odczekaj 5 minut (Dotyczy wyłącznie modeli z wyłącznikiem awaryjnym DC) Nie przecinać złączy kablowych

NALEŻY ZACHOWAĆ TE INSTRUKCJE – Niniejsza instrukcja zawiera ważne wytyczne dotyczące falownika trójfazowego, których należy przestrzegać podczas instalacji i konserwacji. Copyright © SolarEdge Inc. Wszelkie prawa zastrzeżone. LegendaUżyj narzędzia SolarEdge Designer do zaprojektowania instalacji https://designer.solaredge.com

Pobierz SolarEdge Mapper, aby wykonać mapowanie optymalizatorów mocy w łańcuchu Pobierz Instalowanie optymalizatorów mocy

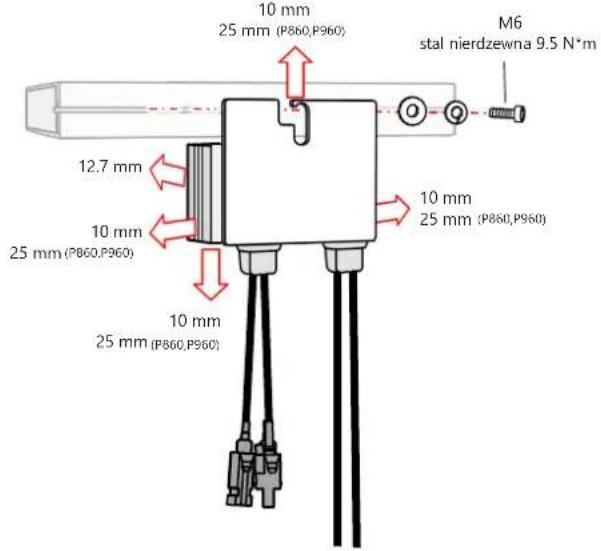

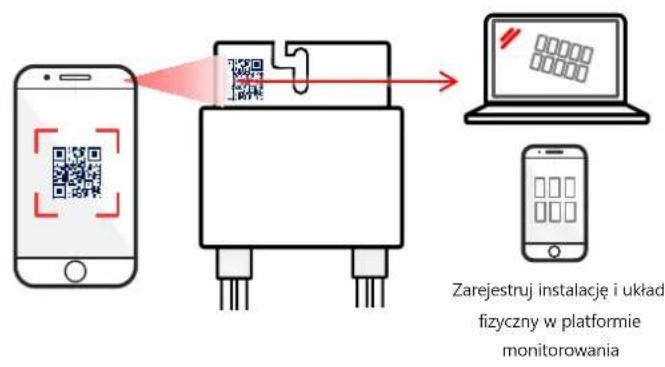

Zeskanuj kod QR za pomocą narzędzia Mapper Zarejestruj instalację i układ fizyczny w platformie monitorowaniaM6 stal nierdzewna 9.5 N*m 10 mm25 mm (P860,P960)12.7 mm10 mm25 mm (P860,P960)10 mm25 mm (P860,P960)10 mm25 mm (P860,P960) Zainstaluj optymalizator mocy Instalowanie optymalizatorów mocy

Użyj optymalizatora z dwoma wejściami (P800p) do równoległego połączenia dwóch PV lub użyj kabla rozgałęzionego, aby podłączyć dwa PV do jednego optymalizatora wejściowego Połączenie szeregowe 2:1 Podłącz wejście Modułu Podłącz wyjście z Łańcuchem

Instalowanie optymalizatorów mocy

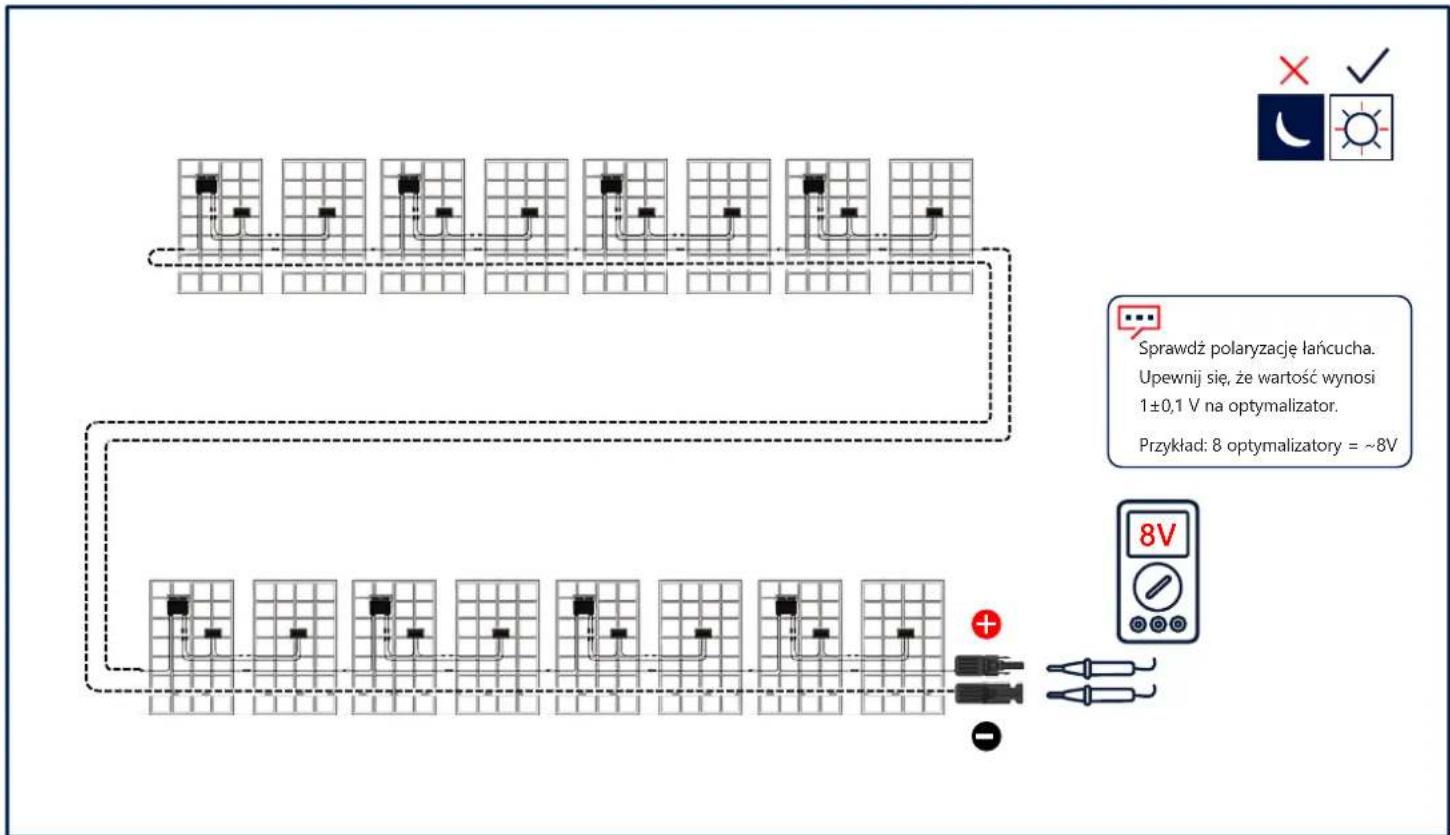

Sprawdź polaryzację łańcucha. Upewnij się, że wartość wynosi 1±0,1 V na optymalizator. Przykład: 8 optymalizatory = ~8V Podłączanie modułów fotowoltaicznych

PRZESTROGA! Nie blokować przepływu powietrza

40 cm Odstępy montażowe

OSTRZEŻENIE! Obszar przed falownikiem musi być wolny przez co najmniej jeden metr

20 cm 30 cm Tył do tyłu Na tylnej blasze metalowej Na ogrodzeniu z siatki Wewnątrz Na zewnątrz 20 cm, gdy średnia temperatura w skali roku jest większa lub równa 25˚C Utrzymaj więcej niż 10st. pochylenia Instalacja pozioma 15 cm 5 cm6 MAN-01-00784-1.3

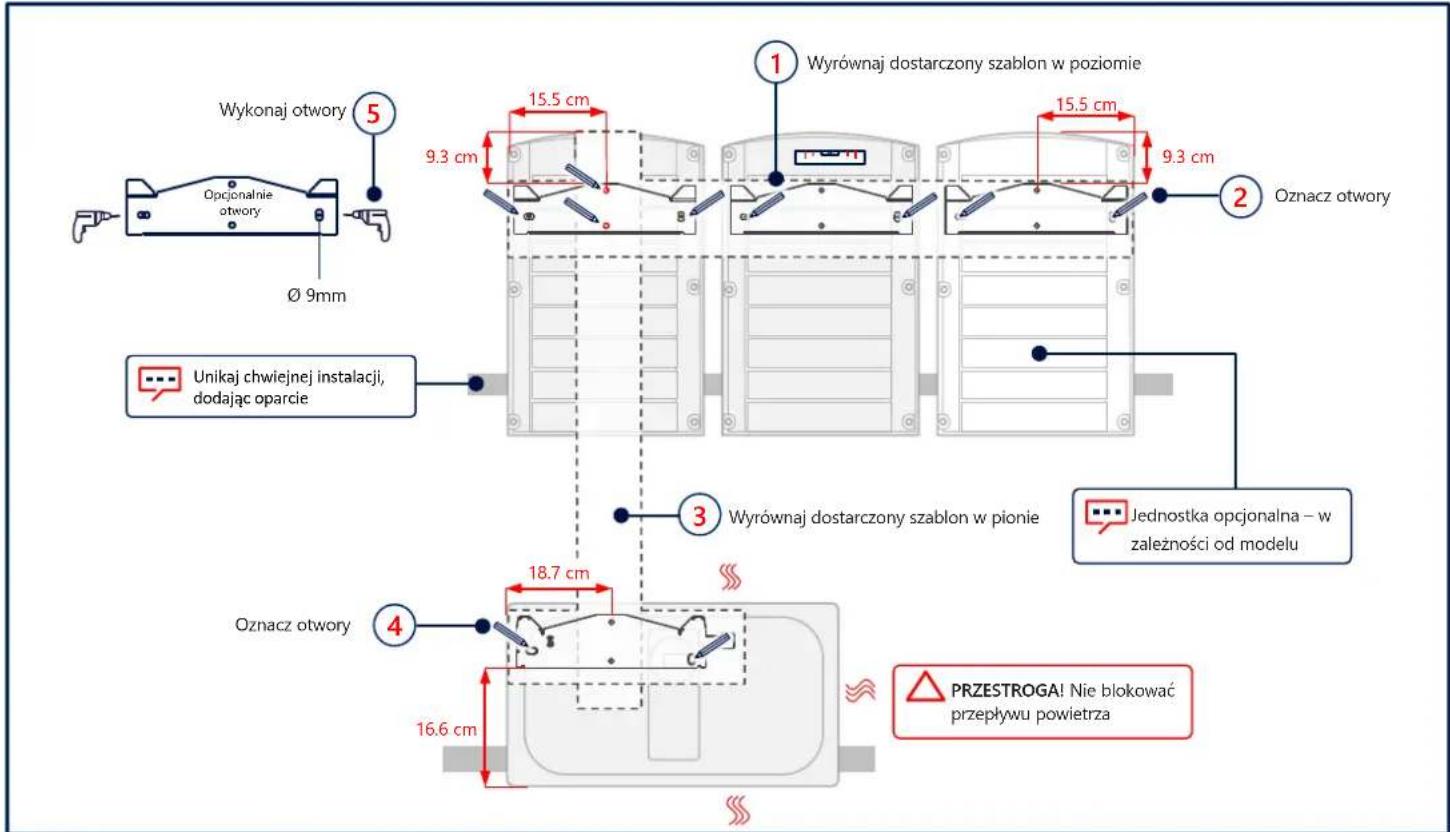

Wyrównaj dostarczony szablon w poziomie Wyrównaj dostarczony szablon w pionie

Oznacz otwory Oznacz otwory

Jednostka opcjonalna – w zależności od modelu Ø 9mm Wykonaj otwory Oznakowanie i wykonywanie otworów

PRZESTROGA! Nie blokować przepływu powietrza Unikaj chwiejnej instalacji, dodając oparcie3

W przypadku jednostek lewych lub prawych należy używać tylko zewnętrznej śruby1 2 3 PRZESTROGA! Nie blokować przepływu powietrza

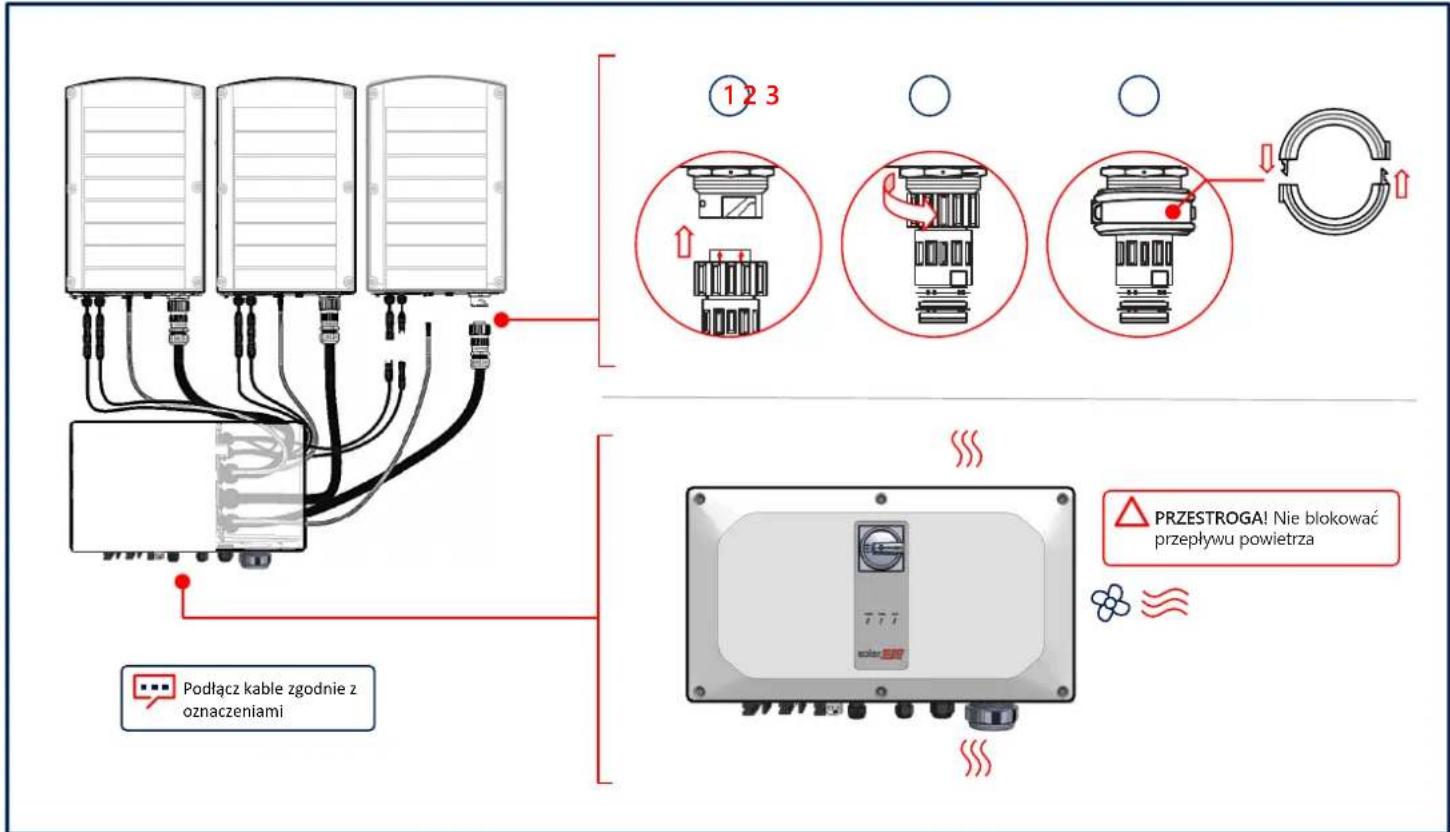

Podłącz kable zgodnie z oznaczeniami2 OSTRZEŻENIE PRZED PRZYSTĄPIENIEM DO INSTALACJI NALEŻY ODŁĄCZYĆ ZASILANIE

Podłączanie łańcuchów fotowoltaicznych

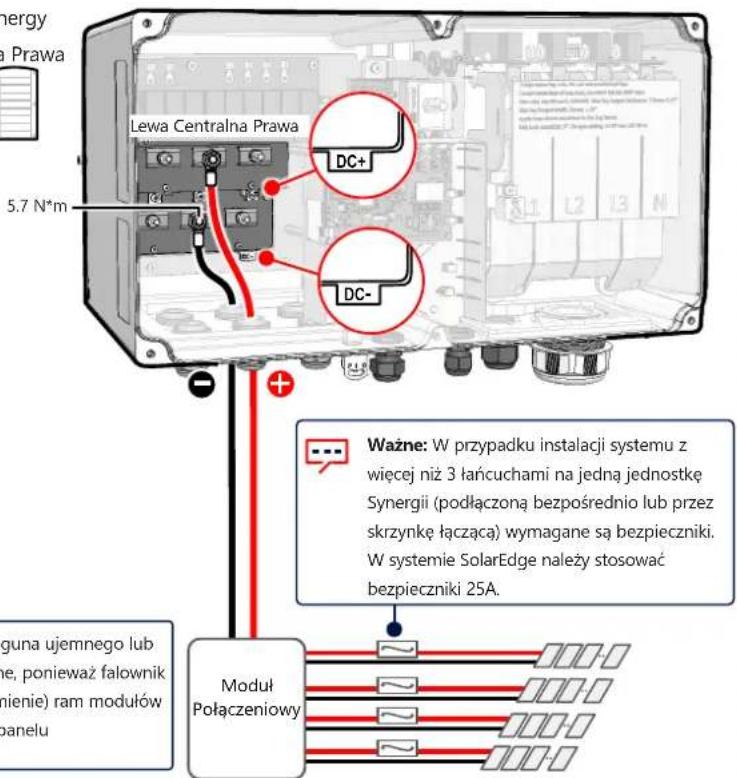

Jednostki Synergy Lewa Centralna Prawa Ważne: W przypadku instalacji systemu z więcej niż 3 łańcuchami na jedną jednostkę Synergii (podłączoną bezpośrednio lub przez skrzynkę łączącą) wymagane są bezpieczniki. W systemie SolarEdge należy stosować bezpieczniki 25A. Lewa CentralnaPrawaNieużywane złącza należy zakryćMAN-01-00784-1.3 11

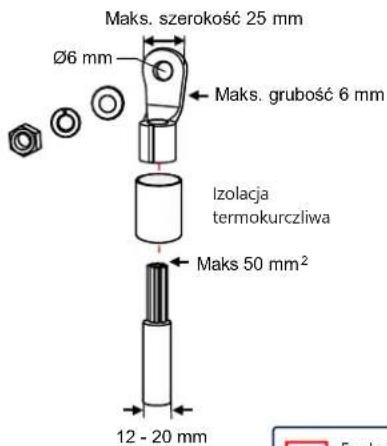

Maks. grubość 6 mm Maks. szerokość 25 mm Ø6 mmIzolacjatermokurczliwa12 - 20 mmPRZESTROGA!• W przypadku przewodów aluminiowych UŻYWAĆ WYŁĄCZNIE końcówek bimetalowych• W przypadku przewodów miedzianych UŻYWAĆ WYŁĄCZNIE końcówek miedzianych cynowanych Podłączanie łańcuchów PV przez pojedyncze wejście DC

Funkcjonalne uziemienie elektryczne bieguna ujemnego lub dodatniego po stronie DC jest zabronione, ponieważ falownik nie ma transformatora. Uziemienie (uziemienie) ram modułów i wyposażenia montażowego modułów panelu fotowoltaicznego jest dopuszczalneModułPołączeniowyWażne: W przypadku instalacji systemu z więcej niż 3 łańcuchami na jedną jednostkę Synergii (podłączoną bezpośrednio lub przez skrzynkę łączącą) wymagane są bezpieczniki. W systemie SolarEdge należy stosować bezpieczniki 25A.Jednostki SynergyLewa Centralna PrawaLewa Centralna Prawa6

21 N*m Najpierw podłącz przewód PE Opcjonalny przewód PE

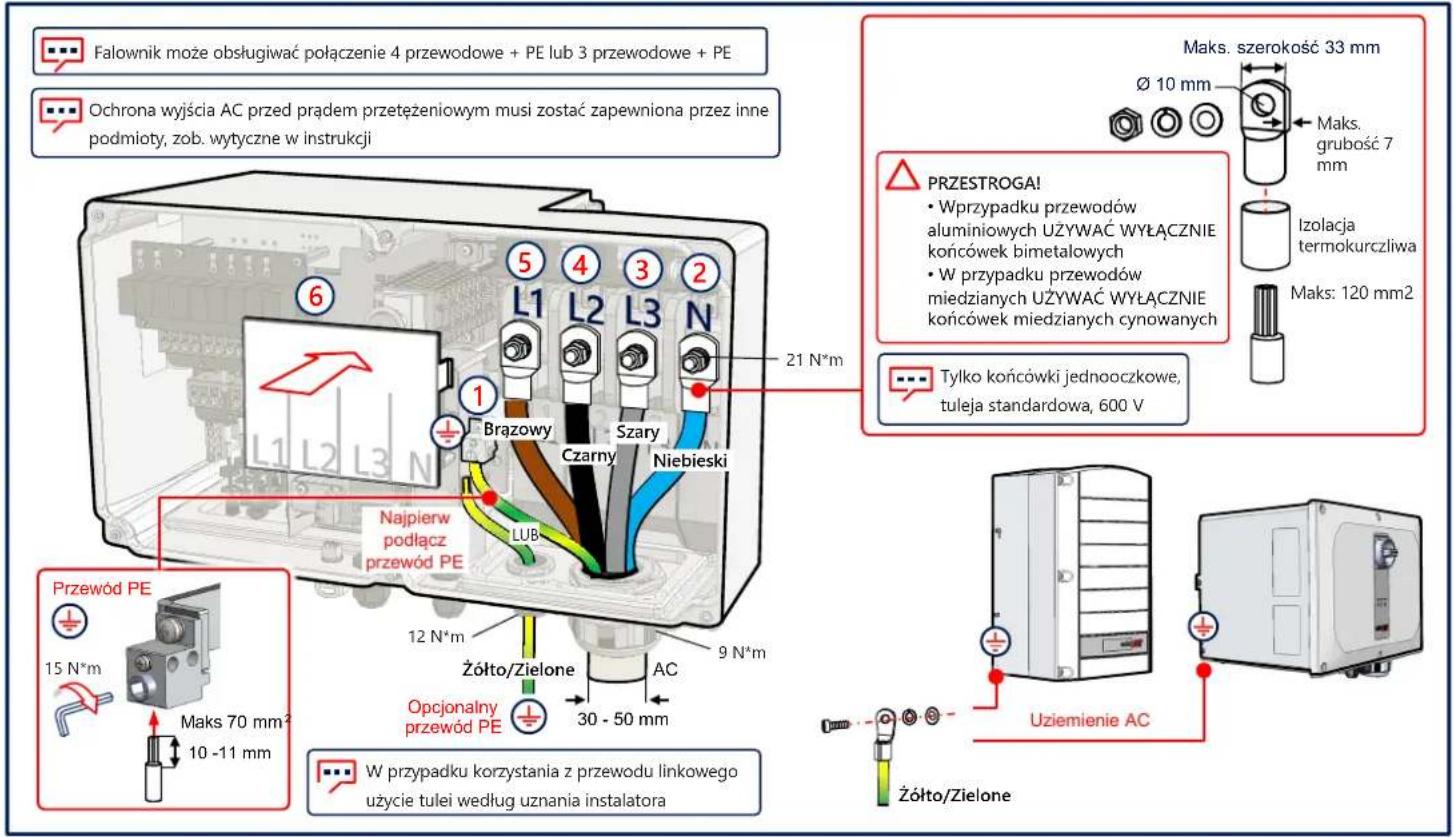

Falownik może obsługiwać połączenie 4 przewodowe + PE lub 3 przewodowe + PE Tylko końcówki jednooczkowe, tuleja standardowa, 600 V Ochrona wyjścia AC przed prądem przetężeniowym musi zostać zapewniona przez inne podmioty, zob. wytyczne w instrukcji LUB Podłączenie AC i uziemienie ochronne (PE)

• Wprzypadku przewodów aluminiowych UŻYWAĆ WYŁĄCZNIE końcówek bimetalowych

• W przypadku przewodów miedzianych UŻYWAĆ WYŁĄCZNIE końcówek miedzianych cynowanych 15 N*m10 -11 mm Maks 70 mm

Przewód PE Maks: 120 mm2 Maks. grubość 7

Maks. szerokość 33 mm Ø 10 mm Izolacja termokurczliwa W przypadku korzystania z przewodu linkowego użycie tulei według uznania instalatora 12 N*m9 N*m

Niebieski Czarny Szary Brązowy Żółto/Zielone Uziemienie AC Żółto/Zielone2

Trójżyłowy ekranowany kabel (skrętka) CAT6 (0,2 - 1 mm²)

RS485 Podłączenie kilku falowników

Komunikacja Wi-Fi (opcjonalnie)

Komunikacja komórkowa (opcjonalnie)

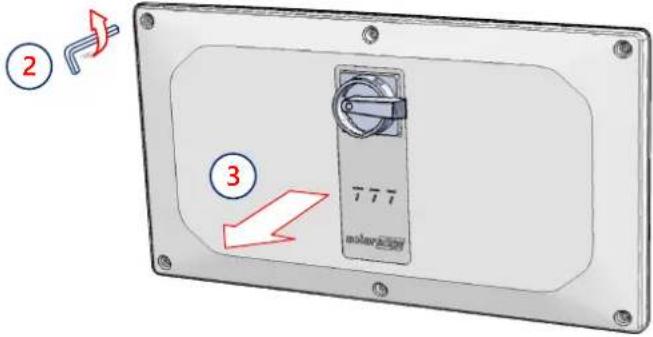

Zakładanie pokrywy 14A

Pobierz aplikację SolarEdge SetApp Data początkowaPobierz Uruchom SetApp Podłącz Powerbank

Włącz przełącznik DC

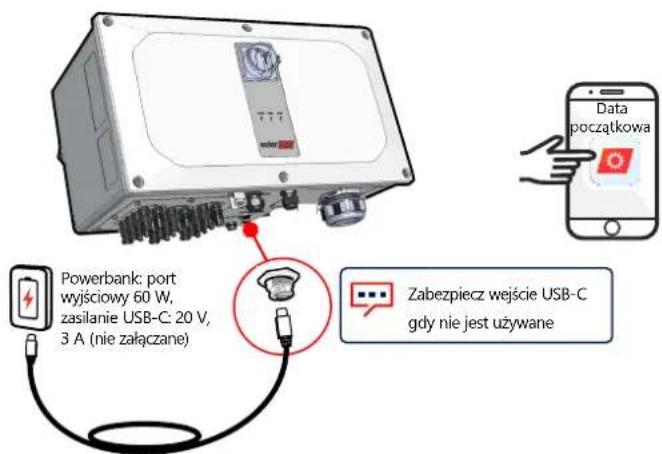

1 m, złącze męsko-męskie, USB-C (nie załączane) Wstępne przekazanie instalacji do eksploatacji przy braku zasilania AC (opcja 1)

Powerbank: port wyjściowy 60 W, zasilanie USB-C: 20 V, 3 A (nie załączane)P 1 0 ON (1) Zabezpiecz wejście USB-Cgdy nie jest używaneA

Pobierz aplikację SolarEdge SetApp Pobierz

Data początkowa Uruchom aplikację SetApp i postępuj zgodnie ze wskazówkami

Przekazanie do eksploatacji przy podłączonym zasilaniu DC i AC (opcja 2) 16A

RS485-1 Protokół SolarEdge Urządzenie nadrzędne SolarEdge RS485-1 Wykrycie urządzenia podrzędnego

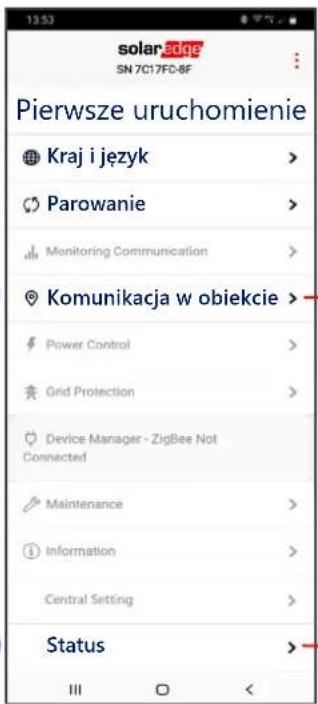

Pierwsze uruchomienie Moduły falownikaKraj i językKomunikacja w obiekcieParowanieStatus

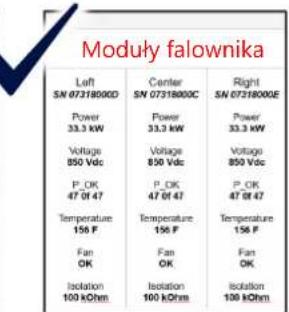

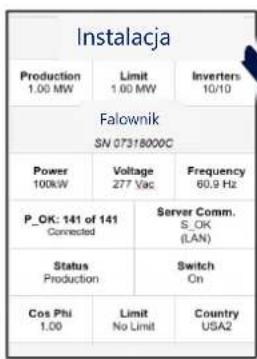

Przekazanie falownika nadrzędnego do eksploatacji

InstalacjaFalownikSystem wytwarza energię Sieć AC jest podłączona, ale system nie wytwarza energii Falownik komunikuje się z Platformą Monitoringu Błąd systemu

Zielony Niebieski Czerwony
