KULLANIM KILAVUZU SE100KRW00IBNC4 SolarEdge

Indikace LED kontrolkami 18Kontakt na technickou podporu V případě technických potíží s produkty SolarEdge nás prosím kontaktujte prostřednictvím: https://www.solaredge.com/service/support Změny vyhrazeny bez předchozího upozornění. Copyright © SolarEdge Inc. Všechna práva vyhrazena. Březen 2021.Sinerji Teknolojili Üç Fazlı İnvertör Hızlı Kurulum Kılavuzu PN: SExxK-xxxxIxxxx Avrupa, Asya Pasifik ve Güney Afrika için Sürüm 1.3NOT Bu sembol, kullanıcının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir. Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür. DİKKAT! Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılıp karşılanana dek bir uyarı işaretinin ötesine geçmeyin. Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin UYARI! Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılıp karşılanana dek bir uyarı notunun ötesine geçmeyin. Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir) Kablo konnektörlerini kesmeyin

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir. AçıklamaDizeyi tasarlamak için SolarEdge Designer kullanın https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin İndir Optimizerlerin Montajı

Mapper ile QR kodunu tarayın İzleme platformunda sahakaydı ve fiziksel yerleşimitamamlayınM6 paslanmaz çelik 9.5 N*m 10 mm25 mm (P860,P960)12.7 mm10 mm25 mm (P860,P960)10 mm25 mm (P860,P960)10 mm25 mm (P860,P960) Optimizeri kurun Optimizerlerin Montajı

İki PV'nin paralel bağlantısı için çift girişli bir optimizer (P800p) kullanın veya iki PV'yi tek girişli bir optimizere bağlamak için bir ayrık kablo kullanın. 2:1 seri bağlantı Modülden gelen girişi bağlayın Çıkışı dizeye bağlayın

Optimizerlerin Montajı

Dizi polaritesini kontrol edin. Optimizer başına 1±0,1V değerini doğrulayın. Örnek: 8 optimizer = ~8V PV Dizisinin Bağlanması

DİKKAT! Hava akışını engellemeyin

40 cm Boşluğun Korunması

UYARI! Eviricinin önündeki alan en az bir metre açık tutulmalıdır

20 cm 30 cm Arka arkaya Metal arka sac üzerinde Örgü çit üzerinde İç Mekan Boşluğu Dış Mekan Boşluğu Yıllık ortalama yüksek sıcaklığın 25˚C veya üzerinde olduğu yerlerde 20 cm 10 ° 'den fazla tutun Yatay Kurulum 15 cm 5 cm6 MAN-01-00784-1.3

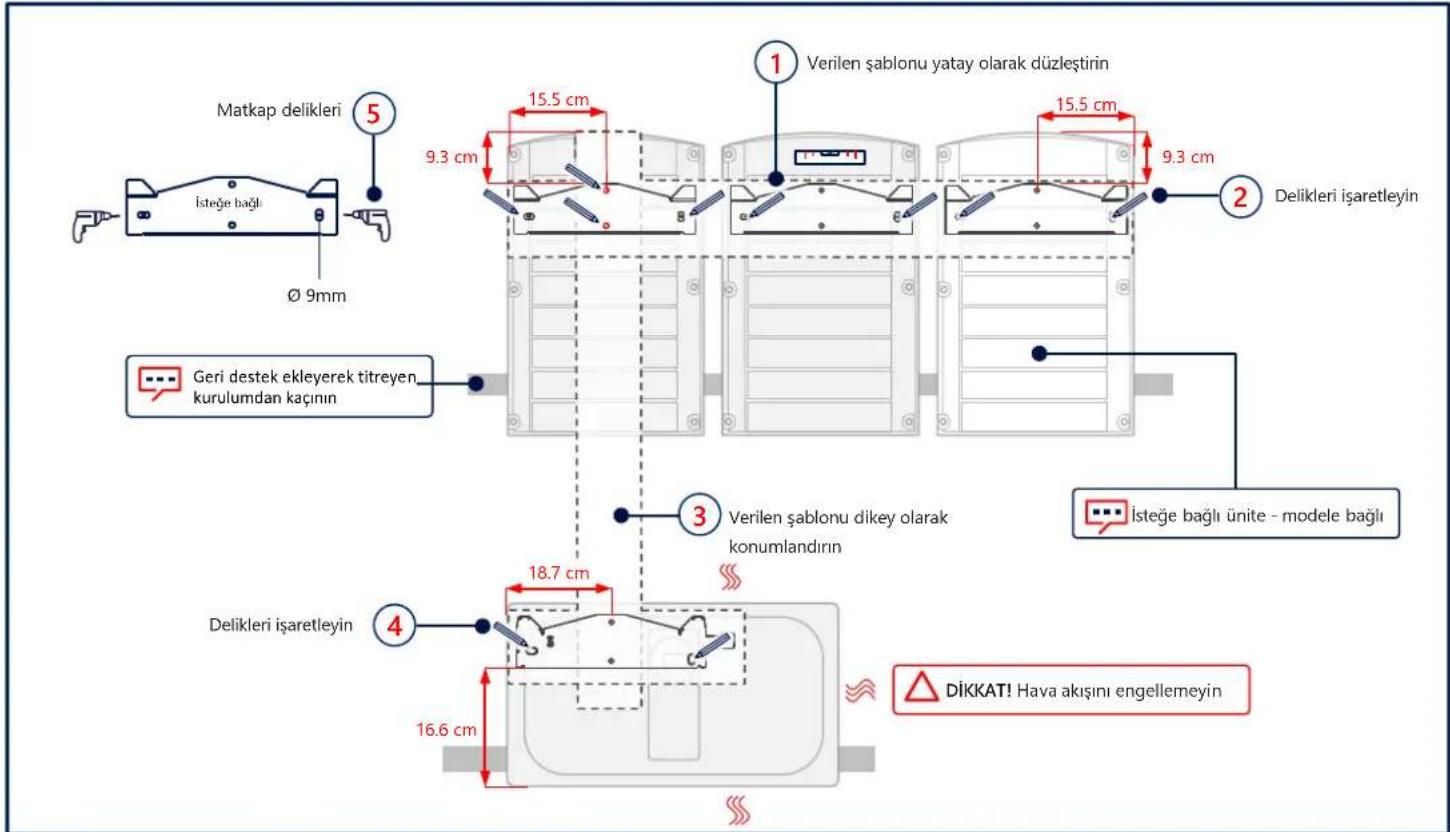

Verilen şablonu yatay olarak düzleştirin Verilen şablonu dikey olarak konumlandırın

Delikleri işaretleyin Delikleri işaretleyin

İsteğe bağlı ünite - modele bağlı Ø 9mm Matkap delikleri İşaretleme ve Delik Delme

DİKKAT! Hava akışını engellemeyin Geri destek ekleyerek titreyen kurulumdan kaçının3

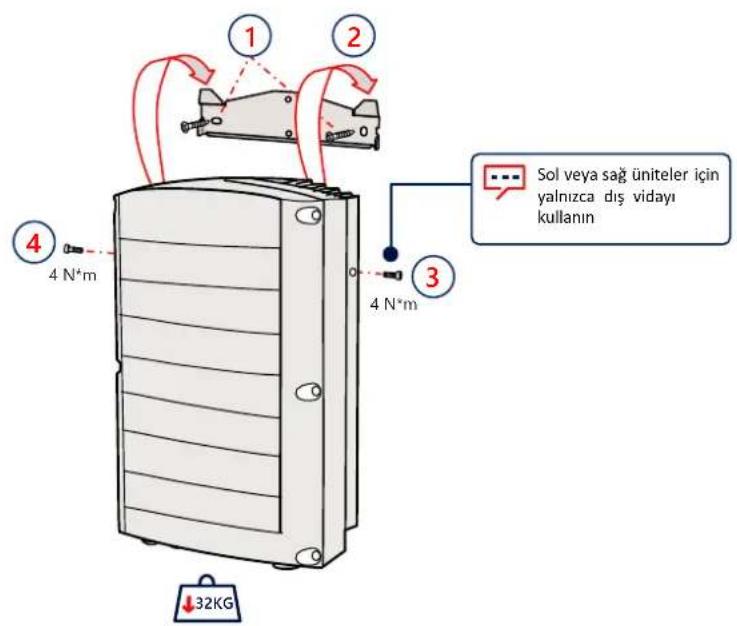

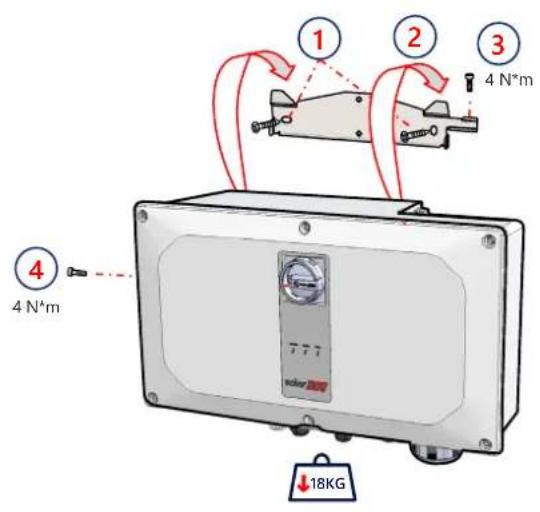

Sol veya sağ üniteler için yalnızca dış vidayı kullanın1 2 3 DİKKAT! Hava akışını engellemeyin

Kabloların Bağlanması

Kabloları etiketlere göre bağlayın2 UYARI KURULUMA BAŞLAMADAN ÖNCE ELEKTRİĞİ KESİN

Kapakların Çıkarılması

710 MAN-01-00784-1.3

PV Dizelerinin Bağlanmas

Sinerji Üniteleri Sol Orta Sağ Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge’li sistemde 25A sigortalar kullanılmalıdır. Sol Orta Sağ Kullanılmayan konektörleri kapalı tutunMAN-01-00784-1.3 11

Max 50 mm Maks. kalınlık 6 mm Maks. genişlik 25 mm Ø6 mmIsıyla daralmayalıtımı12 - 20 mmDİKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN Tek DC Giriş ile PV Dizilerini Bağlama

İnvertörde transformatör bulunmadığından, DC tarafındaki negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir. BirleştiriciKutusu Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge’li sistemde 25A sigortalar kullanılmalıdır. Sol Orta SağSinerji ÜniteleriSol Orta Sağ6

21 N*m Önce PE kabloyu bağlayın İsteğe bağlı PE kablo

İnvertör, 4 kablolu + PE veya 3 kablolu + PE bağlantısını destekleyebilir Tek delikli, standart kovanlı, sadece sıkıştırma kulakları, 600V AC çıkışı için aşırı akım koruması diğer kişiler tarafından sağlanmalıdır; yardım için kılavuza göz atın VEYA AC ve Koruyucu Toprağın Bağlanması (PE)

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN

• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN 15 N*m10 -11 mm Max 70 mm

Maks. genişlik 33 mm Ø 10 mm Isıyla daralma yalıtımı Örgülü kablo kullanımında yüksük kullanımı montaj elemanının insiyatifindedir 12 N*m9 N*m

Mavi Siyah Gri Kahverengi Sarı/Yeşil Şasi Zemin Sarı/Yeşil2

CAT6, 3-telli, yalıtımlı, çift bükümlü (0,2- 1 mm²)

Birden Fazla İnvertörün RS485 Bağlantısı

Wi-Fi İletişimi (İsteğe bağlı)

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

Kapakların Takılması 14A

SolarEdge SetApp'ı indirin Başlatİndir SetApp'ı başlatın ve takip edin Taşınabilir Güç Kaynağını bağlayın

1m, erkek ila erkek, USB-C (Dahili değildir) AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

Taşınabilir güç kaynağı: 60W çıkış portu, USB-C Güç Dağıtımı (PD): 20V 3A (Dahili değildir) P 1 0 ON (1) Kapak konnektörükullanılmadığındaA

SolarEdge SetApp'ı indirin İndir Başlat SetApp'ı başlatın ve takip edin

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2) 16A

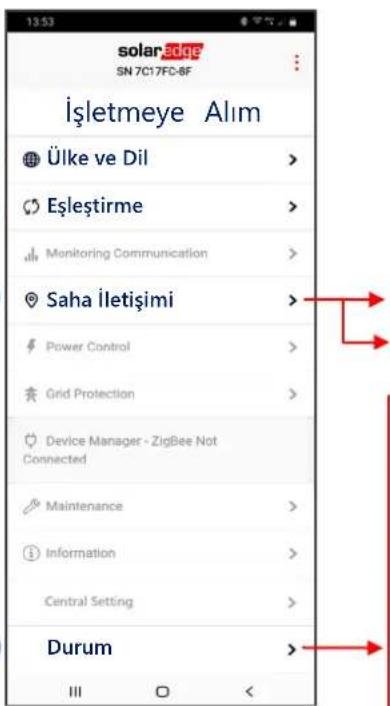

İşletmeye Alım İnvertör ÜniteleriÜlke ve DilSaha İletişimiEşleştirmeDurum

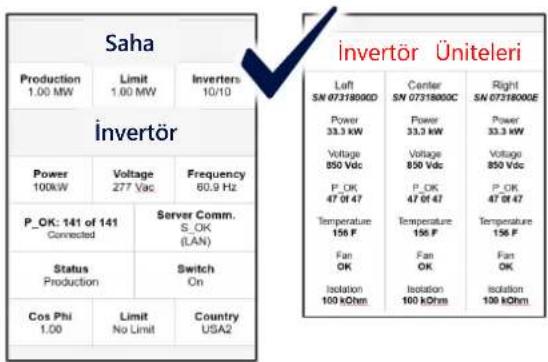

Lider İnvertörü İşletmeye Alım

Saha İnvertörSistem Güç üretiyor AC elektrik bağlı ancak sistem güç üretmiyor İnvertör, izleme platformuyla iletişim kurmakta Sistem hatası

GÜÇ İLETİŞİM ARIZASI

LED Gösterimleri 18Solaredge Destek İletişim: SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin: https://www.solaredge.com/service/support Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.採用 Synergy 技術
