用户手册 Reserve R700 POLK

感谢您购买 Polk Reserve 系列音箱！融合了现代风格的 Polk 优质尖峰环形高音单元和涡轮中音单元，可提供高解析度细节和成像。细腻、深沉、流畅的低音可带给您全新的聆听体验。Polk Reserve 系列纯粹而简约，其设计和制造均考虑了您的娱乐需求。

45 年来, Polk Audio 以卓越的声音和制造质量赢得了出色音质制造商的声誉，拥有多项专利和屡获殊荣的音频创新。对于 Polk 来说，制作音响产品不仅仅是一份工作，它还是一种为每个人提供美妙声音的热情。

技术支持或服务

如果您的产品在运输期间受到损坏，请与您购买此产品的 Polk Audio 授权经销商联系。有关技术支持、常见问题和维修信息，请访问 http://polk.custhelp.com。如需获取联系信息的完整列表，请访问 https://www.polkaudio.com/contact-us。支持电子邮件地址和电话号码因您购买此产品的地区而异。

警告：特别注意

Polk Audio 音箱能够以极高的音量播放，这可能会造成严重或永久性的听力损伤。Polk Audio, Inc. 对因误用其产品而造成的听力损伤、人身伤害或财产损失不承担任何责任。记住这些指导原则，在控制音量时始终做出正确的判断：

- 限制长时间暴露于超过85分贝(dB)的音量水平里。有关安全音量水平的更多信息，请参阅http://www.osha.gov/上的职业健康安全管理(OSHA)指南。

产品处置

某些国际、国家和/或地方法律和/或法规可能适用于本产品的处置。有关详细信息，请与您购买此产品的零售商或您所在国家/地区的 POLK 进口商/经销商联系。更多信息，请访问 www.polkaudio.com 或联系 Polk Audio, 地址: 5541 Fermi Court, Carlsbad, California, 92008, USA。电话：1-800-377-7655.

我们的电气产品或其包装上的此符号表明，在欧洲禁止将该产品作为生活垃圾丢弃。为了确保您正确处置产品，请按照当地电气和电子设备处置的相关法律法规处置产品。这样做有助于保护自然资源，并通过处理和处置电子废物促进环保。

警告 触电危险 请勿打开

警告

为降低触电风险，请勿拆下外盖（或背盖）。内部没有用户可维修的零件。请交给合格的维修人员进行维修。

等边三角形内带有箭头的闪电符号旨在提醒用户，产品箱体内存在未绝缘的“危险电压”，这可能足以构成人员触电的风险。

等边三角形内的感叹号旨在提醒用户，注意设备随附文献中的重要操作和维护（维修）说明。

重要安全说明

1. 阅读这些说明。

2. 遵守这些说明。

3. 听从所有警告。

4. 遵循所有说明。

5. 请勿近水使用本设备。

6. 只能用干布清洁。

7. 请勿堵塞任何通风孔。 按照制造商的说明安装。

8. 请勿安装在任何热源附近，如散热器、热调节器、炉子或其他产生热量的设备（包括功率放大器）。

9. 仅使用制造商指定的附件/配件。

10. 只能与制造商指定的或与设备一并出售的推车、立架、三脚架、支架或桌子一起使用。使用推车时，小心移动推车设备组合，以免翻倒造成伤害。

1. 将所有维修工作交给合格的维修人员。 当设备因任何方式被损坏时，如电源线或插头损坏，液体溢出或物体落入设备，设备暴露于雨中或潮湿环境中、不正常工作或掉落，需要对其进行维修。

打开扬声器包装时请多加注意。高音扬声器具有尖端，可能会造成伤害。不使用时，请更换扬声器格栅。

• 避免高温。当安装在机架中时，应考虑充足的散热。
• 保持设备防潮、防水和防尘。
• 请勿堵塞通风孔。
• 请勿让异物进入设备。
• 请勿让杀虫剂、苯和稀释剂接触设备。
• 请勿以任何方式拆卸或改装设备。
• 请勿使用报纸、桌布或窗帘等物品覆盖通风孔而使通风受阻。
• 请勿在设备上放置明火源，如点燃的蜡烛。
• 请勿让设备接触水滴或飞溅的液体。
• 请勿在设备上放置装满液体的物品，如花瓶。

关于回收的说明：

本产品的包装材料可回收利用。请按照当地的回收法规处置任何材料。如果要丢弃设备，请遵守当地的规章制度。

欧盟符合性声明

在此，[Sound United, LLC] 声明我们的产品符合以下 EU/EC 指令。可在以下网址查阅欧盟符合性声明全文：

RoHS: 2011/65/EU 和修正指令 (EU) 2015/863

“欧盟符合性声明网址：

https://www.polkaudio.com/declarations-of-conformity"

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 98008

欧盟联系方式: D&M Europe B.V. 的 Sound United Europe 部门 B.V. Beemdstraat 11, 5653 MA Eindhoven, The Netherlands

箱内物品清单

箱内物品清单：

1. 音箱
2. 用户手册
3. 登记卡
4. 磁性格栅

(不包含音箱线)

系统连接方式

为了获得最佳音质，正确连接音箱至关重要。

接线准备

遵循接收器/放大器附带的连接说明。从电线的两头各剥离0.5”（12.7mm）的绝缘层，露出裸露的金属，并将每个单独的导体拧成单个未磨损的线股。请注意，每个音箱后部的一个端子都标记为红色（+），而另一个端子标记为黑色（-）。确保将放大器或接收器的正极（+）端子与音箱上的红色（+）端子连接，将放大器或接收器的负极（-）端子与音箱上的黑色（-）端子连接。大多数电线都会在其中一个导体上标有一些指示（例如颜色编码、纹路或文字），以帮助您保持一致性。

这些建议适用于从放大器/接收器到每个音箱的所有连接：

距离 最小线规

长度达25'(5m)16
长度超过25'(5m)	14
但少于50'(15m)
长度超过50'(15m)	12
但少于75'(25m)
长度超过75'(25m)10

接线柱

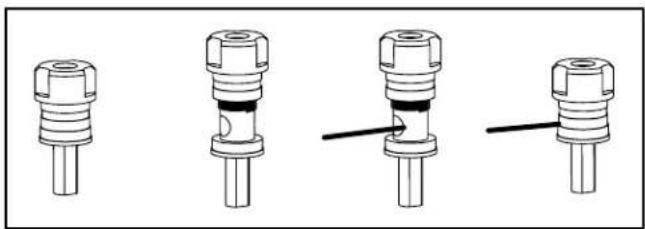

要将电线连接到接线柱，请拧下接线柱盖并将裸线插入接线柱底座附近的孔中。不要将电线的绝缘部分插入孔中，因为这会造成连接较差。拧紧接线柱帽，直到它与电线牢固固定，但不要拧得过紧。

在为音箱电线选择接头时，您有多种选择，这实际上是个人喜好的问题。其中三种更常用的是香蕉插头、Y型接线片和裸线。如果您知道音箱的放置位置，计划设置系统并将其留在原地，则可以使用裸线。只要确保杂散的线股不会接触即可。如果喜欢尝试不同的音箱位置，则Y型接线片或香蕉插头是断开并重新连接电线的更方便选项。

基本落地音箱、中置音箱、书架音箱和增高模块音箱连接

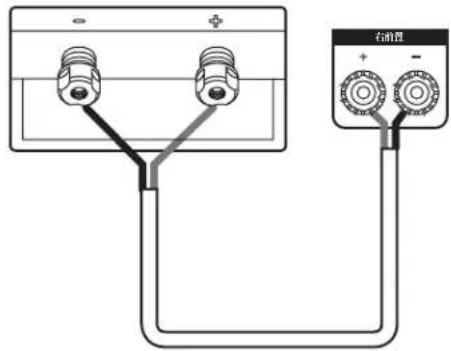

确保放大器或接收器上的红色（+）和黑色（-）接头与音箱的红色（+）和黑色（-）接头连接。如果您的音箱听起来“薄”，低音很少，同时中心声像很少或没有，则可能是其中一根音箱电线接反了。检查所有连接。

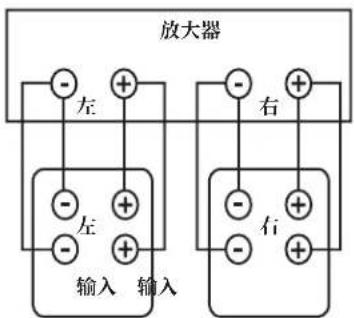

双线连接可以显著提升整体音箱声音透明度。在移除跳线后，将单独的音箱电线与单个放大器的低频和高频单元连接（上面一组接线柱用于高频单元，下面一组接线柱用于低频单元）。将一套音箱电线分别连接到每个音箱的上部端子和下部端子。将两套电线的另一端连接到同一个放大器输出。参见放大器/AV接收器用户手册的配置说明(图1)。

放大器 左 右 输入 输入

(图 1)

双功放（仅适用于 R700）

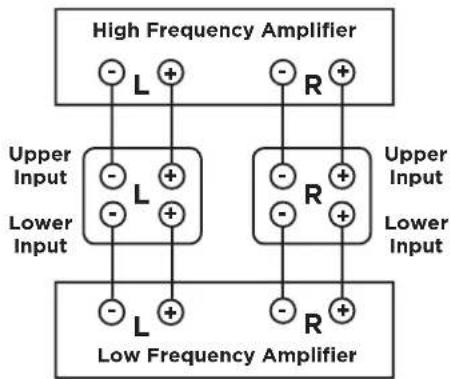

双功放允许您为音箱的高频和低频部分使用单独的放大器，从而获得更大的动态范围和较低的失真。我们建议您为不同的放大器使用相同的增益，以保持音箱的发声平衡。在移除跳线后，将高频放大器输出的音箱电线与单个放大器上的上面一组端子柱连接。遵照相同的程序，将低频放大器输出与下面一组端子连接(图2)。记住保持所有连接的接线极性(+至+,-至-)正确。参见放大器/AV接收器用户手册的配置说明。

(图 2)

低音管理

在家庭影院中，将 Reserve 系列音箱与采用低音管理的接收器或处理器一起使用时，我们建议您进行以下设置：

R500、R600 和 R700: 使用低音炮时设置为“小”，并将交叉频率设置在 40-80 Hz 之间。如果系统中没有低音炮，请将其设置为“大”。

R100 和 R200: 使用低音炮时设置为“小”, 并将交叉频率设置在 50-80 Hz 之间。

R300、R350、R400: 使用低音炮时设置为“小”，并将交叉频率设置在60-80 Hz之间。

橡胶脚和可调地板钉

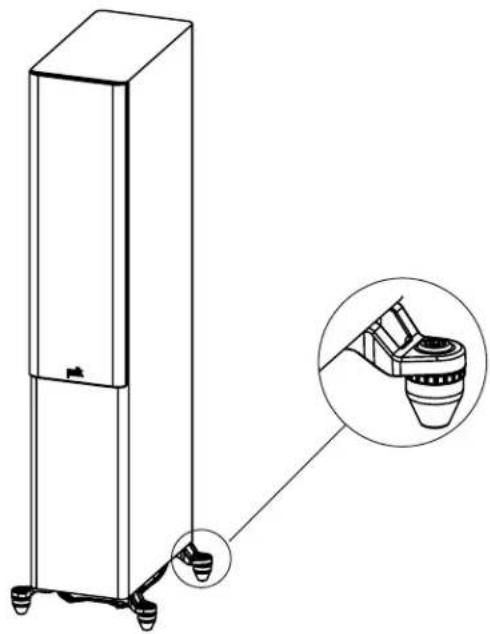

Reserve 落地音箱配有橡胶脚和地板钉，可固定和稳定任何地板上的音箱。要露出地板钉，只需把橡胶脚拔下来即可。可从下面调整地板钉，需要两只手操作。

注意：如果音箱在地板上非常稳定，则无需调整。如果音箱不稳定，请按以下步骤操作：

1. 音箱稍倾斜便可将四个地板钉中的三个固定在地板上，一个地板钉会稍微离开地板。
2. 确定需要调整的地板钉。
3. 使用附带的内六角扳手顺时针转动地板钉可将其降低，逆时针转动可将其升高。
4. 随着地板钉接触地面，转动会变得更加困难。此时，音箱应保持稳定。
5. 拧紧锁环，以防长钉松动。

Reserve 音箱的表面采用优质乙烯基塑料制成。请使用柔软的干布清洁面板。如有需要，可使用家具抛光剂。切勿使用强力清洁剂或清洁液。注意：请勿在音箱柜上使用任何石油基清洁剂或溶剂。

• 请勿在黑色光泽漆上使用家具抛光剂。
• 用湿布清洁黑色漆面。

挡板除灰

使用一罐压缩空气吹掉格栅和/或挡板的灰尘。使用“电脑键盘”吸尘器（仅用于格栅，而不是面板）。

Reserve 系列音箱定位

R300、R350 和 R400 中置声道音箱的推荐位置

您的中置声道音箱的最常见位置是位于您的电视机下方。您也可以选择将中置声道音箱放在电视机上方。R400 中置声道音箱非常重，我们不建议挂墙安装。R350 支持通过内置锁孔槽进行挂墙安装，也可以放在桌子上或中置声道支架上。R350 也可用作前置左声道和前置右声道音场。如果您想将 R350 用作左声道和右声道，您将需要垂直安装每个 R350 音箱，并把它们放在电视机的任意一边。使用附带的挂墙模板（仅适用于 R350）来帮助安装音箱。要最大限度地提高音箱系统的音质，正确的摆位非常重要。

警告: R350 音箱的徽标采用磁力贴附, 在将 R350 用作左前置或右前置音箱时, 可以将其从中置声道位置移至格栅的左端或右端。移除徽标时要当心, 因为它可能会引起窒息危险。

注意: 您的 Reserve 系列音箱兼容基本/高级 2.0、2.1、3.1、5.1、7.1 和 9.1 环绕声设置(图中显示的可选低音炮)和所有 Atmos 设置(例如 5.1.2、5.1.4、7.1.4、7.1.6)。

在 5.2 环绕声中倾听

在 Polk Audio 家庭影院环绕音响系统中，您可以将 Reserve 系列音箱用作后环绕音箱。理想的后声道环绕声音箱位置是沿着侧墙放置，略在收听位置的后上方。

注意：如果无法将后环绕声音箱侧墙放置，将它们沿倾听位置后墙的上方放置。

在 7.1 环绕声中倾听

使用四个后置环绕音箱（而不是两个），享受更好的环绕声体验。

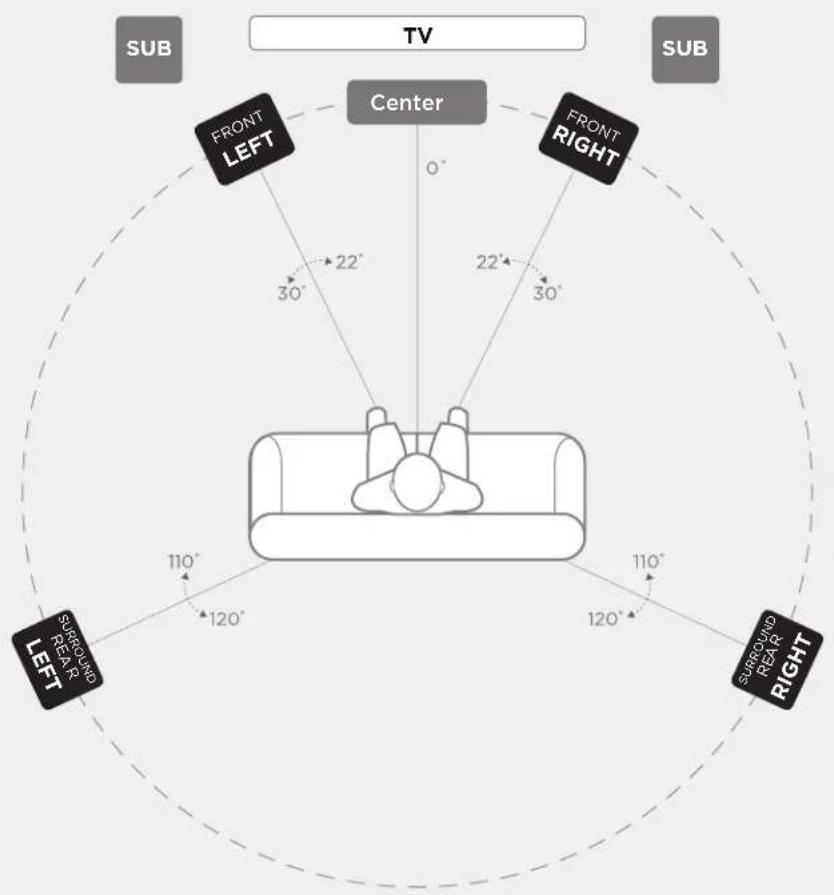

DOLBY ATMOS® 5.2 配置

听音区域的音箱位置

TV SUB FRONT LEFT Center 0° 22° 30° 22° 30° FRONT RIGHT SUB SURROUND REAR RIGHT 110° 120° 110° 120°

Primary Speakers

Front (L/R)

Surround Rear (L/R)

R100

R200

R500

R600

R700

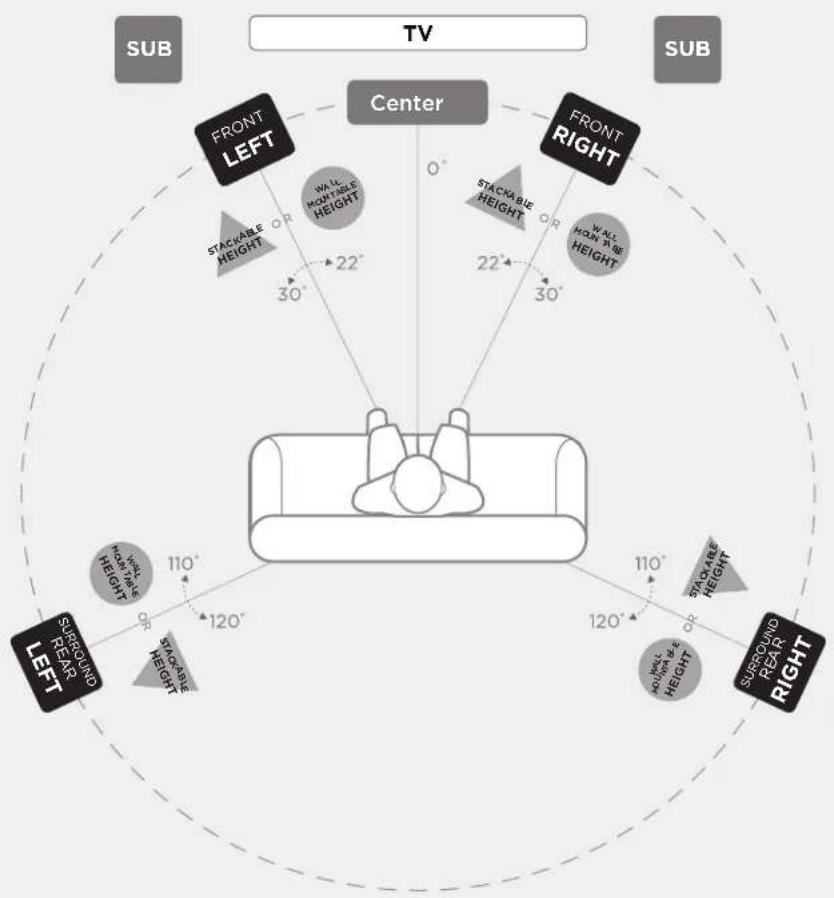

DOLBY ATMOS® 5.2.4 配置

听音区域的音箱位置
    note1["WILL MOREABLE HEIGHT"]
    note2["WALL MOREABLE HEIGHT"]
    note3["30°"]
    note4["22°"]
    note5["0°"]
    note6["30°"]
    note7["110°"]
    note8["120°"]
    note9["STACKABLE HEIGHT"]
    note10["STACKABLE HEIGHT"]
    note11[""HOLD MEAS" HEIGHT"]
    note12[""HOLD MEAS" HEIGHT"]

Primary Speaker s

Front (L/R)

Surround Rear (L/R)

Stackable Heigh t Option

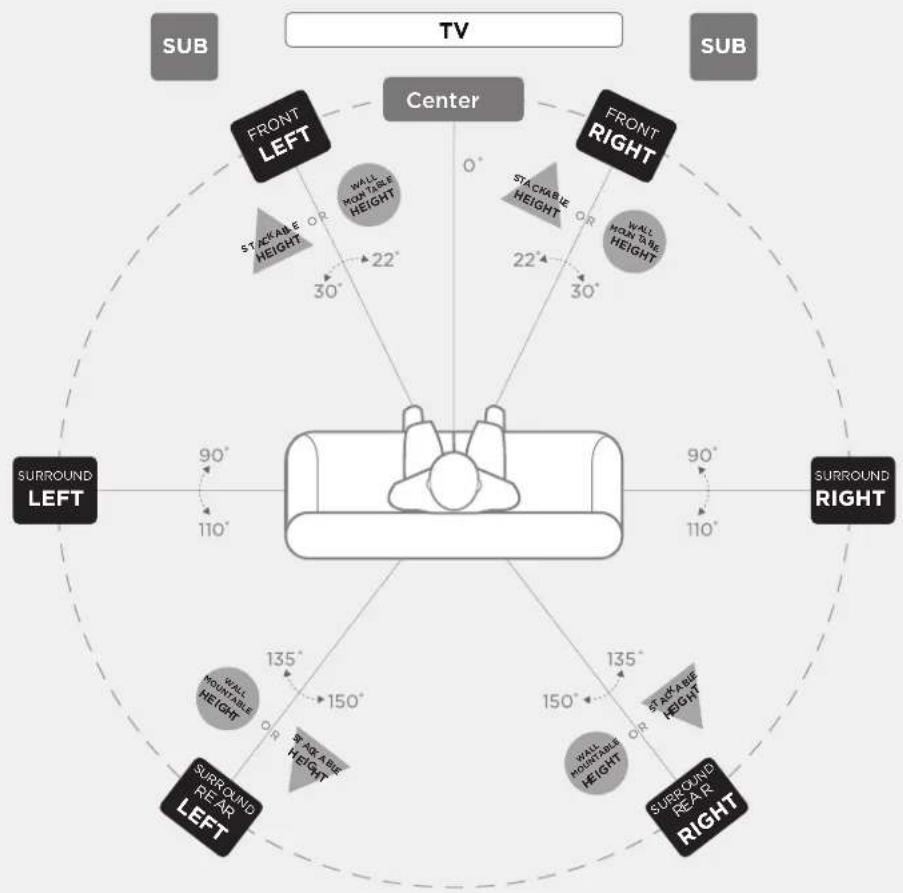

DOLBY ATMOS® 7.2.4 配置

听音区域的音箱位置

Primary Speaker s

Front (L/R)

Surround (L/R)

Surround Rear (L/R)

R100

R200

R500

R600

R700

Stackable Heigh t Option

Reserve 系列规格	R500	R600 R700
高频单元	1英寸(25毫米)尖峰环形单元	1英寸(25毫米)尖峰环形单元	1英寸(25毫米)尖峰环形单元
中频/中低频	两个5.25英寸(133毫米)涡轮叶片型中音单元	两个6.5英寸(165毫米)涡轮叶片型中音单元	6.5英寸(165毫米)涡轮叶片型中音单元
低频/重低音	--	--	两个8英寸(203毫米)低音炮
总频率响应 32 Hz-50 kHz 30 Hz-50 kHz 30 Hz-50 kHz
频率响应(-3dB限制)	49 Hz-38 kHz	38 Hz-38 kHz	38 Hz-38 kHz
建议的放大器功率 25-200W 25-200W	20-300W
放大器输出兼容性 最小阻抗	8Ω/6Ω/4Ω 3.9Ω	8Ω/6Ω/4Ω 4.0Ω	8Ω/6Ω/4Ω 3.6Ω
灵敏度(2.83V/1m)	87 dB	87.5 dB SPL	88 dB SPL
交叉频率
高频/中频	2500 Hz	2700 Hz	2700 Hz
中频/中低频	--	--	350
尺寸和重量属性
产品尺寸(W x H x D)(格栅最大整体深度)	10.1x41.1x13.7英寸 255.4x1044.5x348.8毫米	11.0x41.9x15.0英寸 280.7x1063.8x381.6毫米	12.6x45.0x16.9英寸 320.7x1143.8x428.3毫米
产品重量	39.0磅/17.7千克	47.3磅/21.5千克	79.1磅/35.9千克
运输重量	49.6磅/22.5千克	58.2磅/26.4千克	94.4磅/42.8千克
柜子
中频箱体类型	--	--	密封
中低频/低频箱体类型	后ETF端口	下点火电源端口(带ETF)	下点火电源端口(带ETF)
可选的表面颜色	黑色/棕色/白色	黑色/棕色/白色	黑色/棕色
柜脚	地板钉和橡胶脚	地板钉和橡胶脚	地板钉和橡胶脚
接线柱	单头镀镍,5路	单头镀镍,5路	双头镀镍,5路
配件
设计用于R900音箱	是	是	是
认证(非安全和法规)
是否通过Hi-Res认证	是	是	是
是否通过IMAX认证	是	是	是

*如有变更，恕不另行通知。

中置声道音箱*

Reserve 系列规格	R300 R350 R400
高频单元	1英寸(25毫米)尖峰环形单元	1英寸(25毫米)尖峰环形单元	1英寸(25毫米)尖峰环形单元
中频/中低频	两个5.25英寸(133毫米)涡轮叶片型 中音单元	四个4英寸(102毫米)涡轮叶片型中 音单元	两个6.5英寸(165毫米)涡轮叶片型 中音单元
低频/重低音	----
总频率响应 45 Hz-50 kHz 50 Hz-50 kHz 36 Hz-50 kHz
频率响应(-3dB限制)	65 Hz-38 kHz	75 Hz-38 kHz	48 Hz-38 kHz
建议的放大器功率	30-200 W	25-200 W	20-200 W
放大器输出兼容性	8Ω/6Ω/4Ω	8Ω/6Ω/4Ω	8Ω/6Ω/4Ω
最小阻抗	3.8Ω	3.9Ω	4.1Ω
灵敏度(2.83V/1m)	86.5dB	87 dB SPL	89 dB SPL
交叉频率
高频/中频	2200 Hz	2700 Hz	2500 Hz
中频/中低频	--	1400	--
尺寸和重量属性
产品尺寸(W x H x D)(格栅最大整体深度)	19.0 x 6.8 x 8.9 英寸 482.6 x 172 x 226.5 毫米	30.0 x 5.5 x 7.4 英寸 762 x 141 x 187.5 毫米	24.2 x 7.8 x 13.8 英寸 615 x 196.6 x 350 毫米
产品重量	16.8磅/7.6千克	20.0磅/9千克	32.8磅/14.9千克
运输重量	19.8磅/9千克	23.7磅/10.8千克	39.5磅/17.9千克
柜子
中频箱体类型	----
中低频/低频箱体类型	密封	密封	双后ETF端口
可选的表面颜色	黑色/棕色/白色	黑色/棕色/白色	黑色/棕色
柜脚	橡胶脚	橡胶脚	橡胶脚
接线柱	单头镀镍,5路	单头镀镍,5路	单头镀镍,5路
配件
设计用于R900音箱	不适用	不适用	不适用
认证(非安全和法规)
是否通过Hi-Res认证	是	是	是
是否通过IMAX认证	否	否	是

*如有变更，恕不另行通知。

书架音箱*

Reserve 系列规格	R100 R200
高频单元	1英寸(25毫米)尖峰环形单元	1英寸(25毫米)尖峰环形单元
中频/中低频	5.25英寸(133毫米)涡轮叶片型中音单元	6.5英寸(165毫米)涡轮叶片型中音单元
低频/重低音	---
总频率响应 44 Hz-50 kHz 39 Hz-50 kHz
频率响应(-3dB限制)	58 Hz-38 kHz	51 Hz-38 kHz
建议的放大器功率 30-150 W 30-200 W
放大器输出兼容性最小阻抗	8Ω/6Ω/4Ω3.6Ω	8Ω/6Ω/4Ω3.8Ω
灵敏度(2.83V/1m)	86 dB SPL	86 dB SPL
交叉频率
高频/中频	2700 Hz	3000 Hz
中频/中低频	---
尺寸和重量属性
产品尺寸(W x H x D)(格栅最大整体深度)	6.5 x 12.8 x 10.2英寸166 x 324 x 259.5毫米	7.5 x 14.1 x 13.9英寸190 x 359 x 353.8毫米
产品重量	12.2磅/5.5千克	19.1磅/8.7千克
运输重量	28.4磅/12.9千克	43.4磅/19.7千克
柜子
中频箱体类型	---
中低频/低频箱体类型	后ETF端口	后ETF端口
可选的表面颜色	黑色/棕色/白色	黑色/棕色/白色
柜脚	橡胶脚	橡胶脚
接线柱	单头镀镍,5路	单头镀镍,5路
配件
设计用于R900音箱	否	是
认证(非安全和法规)
是否通过Hi-Res认证	是	是
是否通过IMAX认证	否	否

*如有变更，恕不另行通知。

Reserve 音箱保养

箱体表面

Reserve 音箱的表面采用优质乙烯基塑料制成。请使用柔软的干布清洁面板。如有需要，可使用家具抛光剂。切勿使用强力清洁剂或清洁液。注意：请勿在音箱柜上使用任何石油基清洁剂或溶剂。

• 请勿在黑色光泽漆上使用家具抛光剂。
• 用湿布清洁黑色漆面。

挡板除灰

使用一罐压缩空气吹掉格栅和/或挡板的灰尘。使用“电脑键盘”吸尘器（仅用于格栅，而不是面板）。

5年有限质保

Polk Audio, Inc. 仅向最初购买者保证，本 Polk Audio 音箱产品（以下简称“产品”）自最初从 Polk Audio 授权经销商处零售购买之日起五（5）年内无材料和工艺缺陷。然而，如果最初零售购买者出售或转让产品给任何其他方，则此质保将在五（5）年期满前自动终止。最初零售购买者以下简称“您”。为了让 Polk Audio 提供尽可能优质的质保服务，请填写产品登记卡，并在购买之日起十（10）天内将其寄至产品卡上提供的工厂地址。

必须将有缺陷的产品连同购买证明一起寄送给购买产品的 Polk Audio 授权经销商或授权售后服务中心，并预付保险费。产品必须用原运输箱或同等箱寄送；在任何情况下，运输过程中的损失或损坏风险由您承担。如果在工厂或 Polk Audio 授权经销商处进行检查后确定，在本质保期内的任何时候，设备的材料或工艺存在缺陷，Polk Audio 或 Polk Audio 授权经销商将自行选择修理或更换本产品，不收取任何额外费用，除非以下另有规定。所有更换的零件和产品都归 Polk Audio 所有。根据本质保条款更换或修理的产品将在合理时间内退还给您，运费预付。

本质保不包括因事故、灾难、误用、滥用、疏忽、包装或装运程序不当、商业用途、电压输入超过设备额定最大值、不可直接归因于材料或工艺缺陷的柜子外观、或未经 Polk Audio 授权或批准的产品维修、修理或改装等的服务或修理损坏的零件。如果产品上的序列号已被删除、篡改或损坏，本质保将终止。本质保代替所有其他明示保证。如果本产品存在上述质保中的材料或工艺缺陷，则您的唯一补救措施应是按照上述规定进行修理或更换。在任何情况下，即使 Polk Audio, Inc. 或 Polk Audio 授权经销商已被告知此类损害的可能性，或任何其他方提出任何索赔，Polk Audio, Inc. 也不对因使用或无法使用产品而引起的任何附带或间接损害负责。有些地区不允许排除或限制间接损害，因此上述限制和排除可能不适用于您。本产品的所有默示保证仅限于在本明示保证持续时间内有效。有些地区不允许限制默示保证的有效期，因此上述限制可能不适用于您。本质保赋予您特定的法律权利，您也可能拥有各地区不同的其他权利。本质保仅适用于在美国及其属地、美国和北约的交流和音频俱乐部购买的产品。可从这些国家/地区的 Polk Audio 授权经销商处获得适用于在其他国家/地区购买的产品的质保条款和条件。
