用户手册 Reserve R900 POLK

Polk Audio 音箱能够以极高的音量播放，这可能会造成严重或永久性的 听力损伤。Polk Audio，Inc. 对因误用其产品而造成的听力损伤、人身伤 害或财产损失不承担任何责任。记住这些指导原则，在控制音量时始终做

• 限制长时间暴露于超过 85 分贝 (dB) 的音量水平里。有关安全音 量水平的更多信息，请参阅 http://www.osha.gov/ 上的职业健 康安全管理 (OSHA) 指南。

某些国际、国家和/或地方法律和/或法规可能适用于本产品 的处置。有关详细信息，请与您购买此产品的零售商或您所在 国家/地区的 POLK 进口商/经销商联系。更多信息，请访问 www.polkaudio.com 或联系 Polk Audio，地址：5541 Fermi Court, Carlsbad, California, 92008, USA。电话：1-800- 377-7655. 我们的电气产品或其包装上的此符号表明，在欧洲禁止将该产品作为生活 垃圾丢弃。为了确保您正确处置产品，请按照当地电气和电子设备处置的 相关法律法规处置产品。这样做有助于保护自然资源，并通过处理和处置

Expect Great Sound - Polk Reserve 品牌简介 感谢您购买 Polk Reserve 系列音箱！融合了现代风格的 Polk 优质尖峰 环形高音单元和涡轮中音单元，可提供高解析度细节和成像。细腻、深沉、 流畅的低音可带给您全新的聆听体验。Polk Reserve 系列纯粹而简约， 其设计和制造均考虑了您的娱乐需求。 45 年来，Polk Audio 以卓越的声音和制造质量赢得了出色音质制造商 的声誉，拥有多项专利和屡获殊荣的音频创新。对于 Polk 来说，制作音响 产品不仅仅是一份工作，它还是一种为每个人提供美妙声音的热情。

如果您的产品在运输期间受到损坏，请与您购买此产品的 Polk Audio 授 权经销商联系。有关技术支持、常见问题和维修信息，请访问 http://polk. custhelp.com。如需获取联系信息的完整列表，请访问 https://www. polkaudio.com/contact-us。支持电子邮件地址和电话号码因您购买此

8. 请勿安装在任何热源附近，如散热器、热调节器、炉子或其他产生热

10. 只能与制造商指定的或与设备一并出售的推车、立架、三

脚架、支架或桌子一起使用。使用推车时，小心移动推车/ 设备组合，以免翻倒造成伤害。

11. 将所有维修工作交给合格的维修人员。

当设备因任何方式被损坏时，如电源线或插头损坏，液体溢出或物体 落入设备，设备暴露于雨中或潮湿环境中、不正常工作或掉落，需要

• 避免高温。当安装在机架中时，应考虑充足的散热。

• 请勿使用报纸、桌布或窗帘等物品覆盖通风孔而使通风受阻。

• 请勿在设备上放置装满液体的物品，如花瓶。

本产品的包装材料可回收利用。请按照当地的回收法规处置任 何材料。如果要丢弃设备，请遵守当地的规章制度。

在此，[Sound United, LLC] 声明我们的产品符合以下 EU/EC 指 令 。可 在以下网址查阅欧盟符合性声明全文： <EU/EC 指令> RoHS：2011/65/EU 和修正指令 (EU) 2015/863 “欧盟符合性声明网址： https://www.polkaudio.com/declarations-of-conformity” Sound United, LLC 5541 Fermi Court Carlsbad, CA 98008 欧盟联系方式：D&M Europe B.V. 的 Sound United Europe 部门 B.V. Beemdstraat 11, 5653 MA Eindhoven, The Netherlands

为降低触电风险，请勿拆下外盖（或背盖）。内部没有用户可维修的零件。 请交给合格的维修人员进行维修。 等边三角形内带有箭头的闪电符号旨在提醒用户，产品箱体内 存在未绝缘的“危险电压”，这可能足以构成人员触电的风险。 等边三角形内的感叹号旨在提醒用户，注意设备随附文献中的 重要操作和维护（维修）说明。

打开扬声器包装时请多加注意。高音扬声器具有尖端，可能会造成伤害。不 使用时，请更换扬声器格栅。3

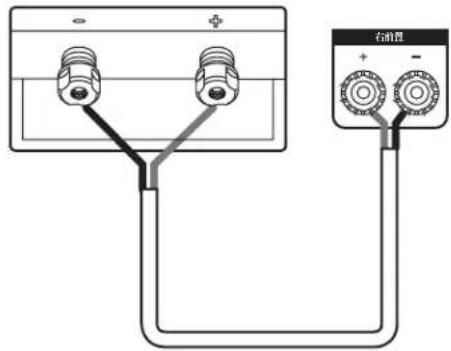

在为音箱电线选择接头时，您有多种选择，这实际上是个人喜好的问题。其 中三种更常用的是香蕉插头、Y 型接线片和裸线。如果您知道音箱的放置 位置，计划设置系统并将其留在原地，则可以使用裸线。只要确保杂散的线 股不会接触即可。如果喜欢尝试不同的音箱位置，则 Y 型接线片或香蕉插 头是断开并重新连接电线的更方便选项。 基本落地音箱、中置音箱、书架音箱和增高模块音箱连接 确保放大器或接收器上的红色 (+) 和黑色 (-) 接头与音箱的红色 (+) 和黑 色 (-) 接头连接。如果您的音箱听起来“薄”，低音很少，同时中心声像很少或没 有，则可能是其中一根音箱电线接反了。检查所有连接。

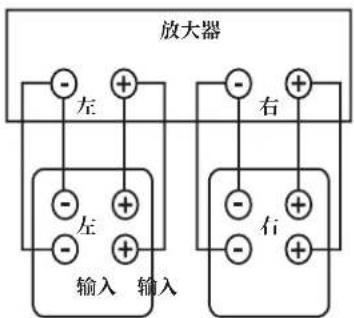

（仅适用于 R700） 双线连接可以显著提升整体音箱声音透明度。在移除跳线后，将单独的音 箱电线与单个放大器的低频和高频单元连接（上面一组接线柱用于高频单 元，下面一组接线柱用于低频单元）。将一套音箱电线分别连接到每个音箱 的上部端子和下部端子。将两套电线的另一端连接到同一个放大器输出。 参见放大器/AV 接收器用户手册的配置说明（图 1）。 （图 1）

为了获得最佳音质，正确连接音箱至关重要。

遵循接收器/放大器附带的连接说明。从电线的两头各剥离 0.5” (12.7 mm) 的绝缘层，露出裸露的金属，并将每个单独的导体拧成单个未磨损 的线股。请注意，每个音箱后部的一个端子都标记为红色 (+)，而另一个端 子标记为黑色 (-)。确保将放大器或接收器的正极 (+) 端子与音箱上的红 色 (+) 端子连接，将放大器或接收器的负极 (-) 端子与音箱上的黑色 (-) 端子连接。大多数电线都会在其中一个导体上标有一些指示（例如颜色编 码、纹路或文字），以帮助您保持一致性。 这些建议适用于从放大器/接收器到每个音箱的所有连接：

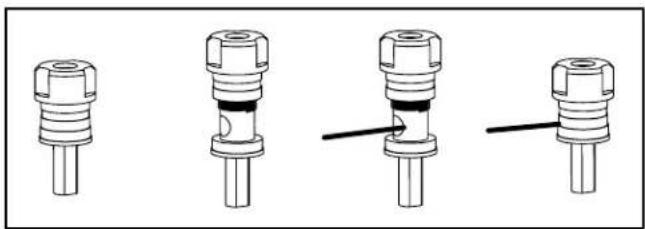

要将电线连接到接线柱，请拧下接线柱盖并将裸线插入接线柱底座附近的 孔中。不要将电线的绝缘部分插入孔中，因为这会造成连接较差。拧紧接线 柱帽，直到它与电线牢固固定，但不要拧得过紧。

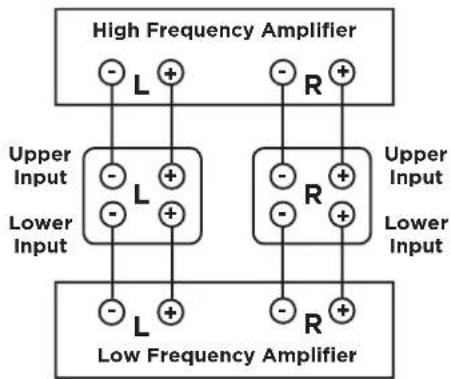

双功放（仅适用于 R700） 双功放允许您为音箱的高频和低频部分使用单独的放大器，从而获得更大的动态范围和较低的失真。我们建议您为不同的放大器使用相同的增益，以保持音箱的发声平衡。在移除跳线后，将高频放大器输出的音箱电线与单个放大器上的上面一组端子柱连接。遵照相同的程序，将低频放大器输 出与下面一组端子连接（图 2）。记住保持所有连接的接线极性（+ 至 +， – 至 –）正确。参见放大器/AV 接收器用户手册的配置说明。

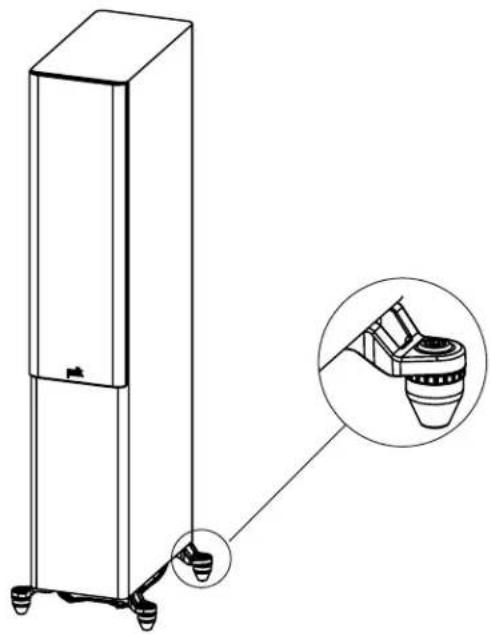

High Frequency AmplifierLow Frequency AmplifierLowerInputLowerInputUpperInputUpperInput（图 2）低音管理 在家庭影院中，将 Reserve 系列音箱与采用低音管理的接收器 或处理器一起使用时，我们建议您进行以下设置： R500、R600 和 R700：使用低音炮时设置为“小”，并将交叉频率设置在 40-80 Hz 之间。如果系统中没有低音炮，请将其设置为“大”。 R100 和 R200：使用低音炮时设置为“小”，并将交叉频率设置在 50-80 Hz 之间。 R300、R350、R400：使用低音炮时设置为“小”，并将交叉频率设置在 60-80 Hz 之间。橡胶脚和可调地板钉Reserve 落地音箱配有橡胶脚和地板钉，可固定和稳定任何地板上的音箱。要露出地板钉，只需把橡胶脚拔下来即可。可从下面调整地板钉，需要两只手操作。 注意：如果音箱在地板上非常稳定，则无需调整。如果音箱不稳定，请按以

1. 音箱稍倾斜便可将四个地板钉中的三个固定在地板上，一个地板钉会稍微离开地板。2. 确定需要调整的地板钉。3. 使用附带的内六角扳手顺时针转动地板钉可将其降低，逆时针转动可将其升高。4. 随着地板钉接触地面，转动会变得更加困难。此时，音箱应保持

Reserve 音箱的表面采用优质乙烯基塑料制成。请使用柔软的干布清洁面板。如有需要，可使用家具抛光剂。切勿使用强力清洁剂或清洁液。 注意：请勿在音箱柜上使用任何石油基清洁剂或溶剂。

• 请勿在黑色光泽漆上使用家具抛光剂。• 用湿布清洁黑色漆面。 使用一罐压缩空气吹掉格栅和/或挡板的灰尘。使用“电脑键盘”吸尘器（仅用于格栅，而不是面板）。5

Reserve 系列音箱定位 R300、R350 和 R400 中置声道音箱的推荐位置 您的中置声道音箱的最常见位置是位于您的电视机下方。您也可以选择将 中置声道音箱放在电视机上方。R400 中置声道音箱非常重，我们不建议 挂墙安装。R350 支持通过内置锁孔槽进行挂墙安装，也可以放在桌子上 或中置声道支架上。R350 也可用作前置左声道和前置右声道音场。如果 您想将 R350 用作左声道和右声道，您将需要垂直安装每个 R350 音箱， 并把它们放在电视机的任意一边。使用附带的挂墙模板（仅适用于 R350 ）来帮助安装音箱。要最大限度地提高音箱系统的音质，正确的摆位非常

警告：R350 音箱的徽标采用磁力贴附，在将 R350 用作左前置或右前置 音箱时，可以将其从中置声道位置移至格栅的左端或右端。移除徽标时要 当心，因为它可能会引起窒息危险。 注意：您的 Reserve 系列音箱兼容基本/高级 2.0、2.1、3.1、5.1、7.1 和 9.1 环绕声设置（图中显示的可选低音炮）和所有 Atmos 设置（例如 5.1.2、

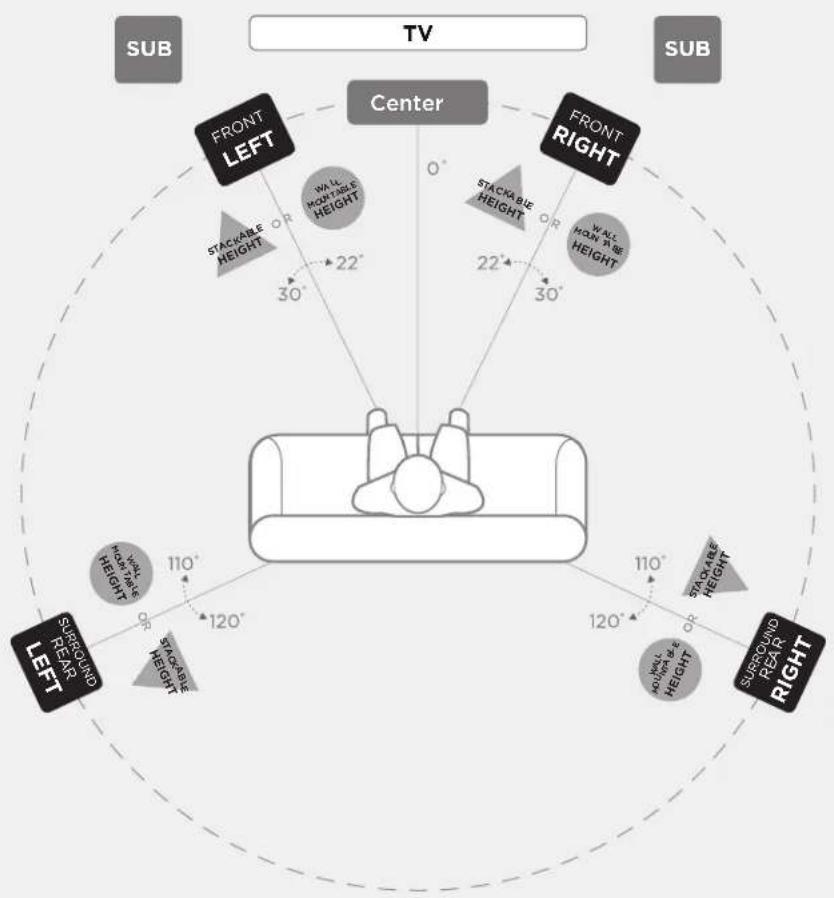

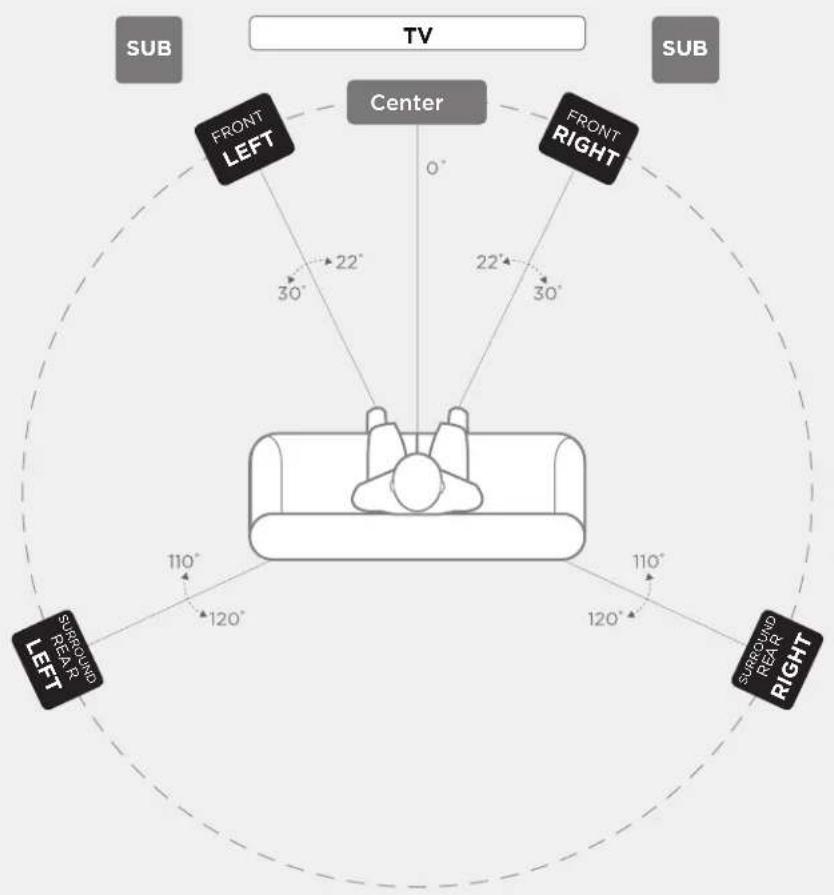

在 5.2 环绕声中倾听 在 Polk Audio 家庭影院环绕音响系统中，您可以将 Reserve 系列音箱 用作后环绕音箱。理想的后声道环绕声音箱位置是沿着侧墙放置，略在收

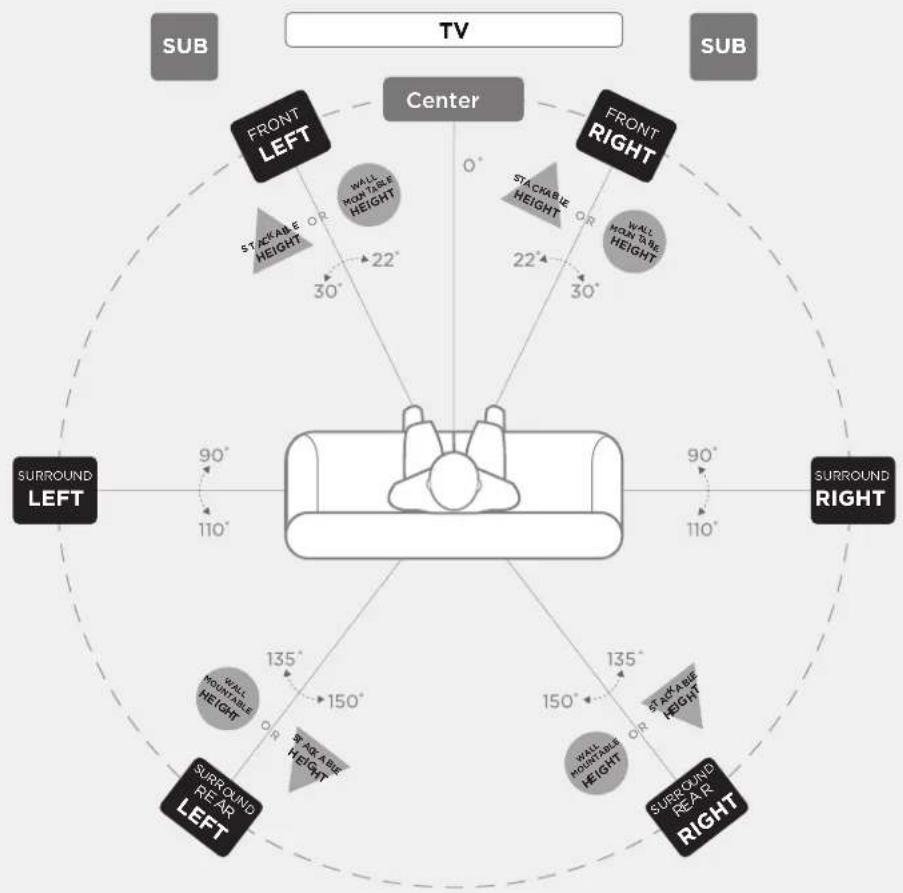

在 7.1 环绕声中倾听 使用四个后置环绕音箱（而不是两个），享受更好的环绕声体验。6

HEIGHT O R R700 R500R200 R100 R600 DOLBY ATMOS® 5.2.4 配置 听音区域的音箱位置8

HEIGHT O R R700 R500R200 R100 R600 DOLBY ATMOS® 7.2.4 配置 听音区域的音箱位置10

Reserve 系列规格 R500 R600 R700 高频单元 1 英 寸（ 25 毫米）尖峰环形单元 1 英 寸（ 25 毫米）尖峰环形单元 1 英 寸（ 25 毫米）尖峰环形单元

两个 5.25 英 寸（ 133 毫米）涡轮叶片型中

两个 6.5 英 寸（ 165 毫米）涡轮叶片型

6.5 英 寸（ 165 毫米）涡轮叶片型中音

低频/重低音 -- -- 两个 8 英 寸（ 203 毫米）低音炮 总频率响应 32 Hz–50 kHz 30 Hz–50 kHz 30 Hz–50 kHz 频率响应（-3dB 限制） 49 Hz–38 kHz 38 Hz–38 kHz 38 Hz–38 kHz 建议的放大器功率 25–200W 25–200W 20–300W

255.4 x 1044.5 x 348.8 毫米

11.0 x 41.9 x 15.0 英寸

280.7 x 1063.8 x 381.6 毫米

12.6 x 45.0 x 16.9 英寸

320.7 x 1143.8 x 428.3 毫米

产品重量 39.0 磅/17.7 千克 47.3 磅/21.5 千克 79.1 磅/35.9 千克 运输重量 49.6 磅/22.5 千克 58.2 磅/26.4 千克 94.4 磅/42.8 千克

中低频/低频箱体类型 后 ETF 端口 下点火电源端口（带 ETF） 下点火电源端口（带 ETF）

可选的表面颜色 黑色/棕色/白色 黑色/棕色/白色 黑色/棕色 柜脚 地板钉和橡胶脚 地板钉和橡胶脚 地板钉和橡胶脚 接线柱 单头镀镍，5 路 单头镀镍，5 路 双头镀镍，5 路

是否通过 Hi-Res 认证 是 是 是 是否通过 IMAX 认证 是 是 是

*如有变更，恕不另行通知。 Reserve 系列规格 R300 R350 R400 高频单元 1 英 寸（ 25 毫米）尖峰环形单元 1 英 寸（ 25 毫米）尖峰环形单元 1 英 寸（ 25 毫米）尖峰环形单元

两个 5.25 英 寸（ 133 毫米）涡轮叶片型

四个 4 英 寸（ 102 毫米）涡轮叶片型中

两个 6.5 英 寸（ 165 毫米）涡轮叶片型

482.6 x 172 x 226.5 毫米

762 x 141 x 187.5 毫米

24.2 x 7.8 x 13.8 英寸

615 x 196.6 x 350 毫米 产品重量 16.8 磅/7.6 千克 20.0 磅/9 千克 32.8 磅/14.9 千克 运输重量 19.8 磅/9 千克 23.7 磅/10.8 千克 39.5 磅/17.9 千克

中频箱体类型 -- -- -- 中低频/低频箱体类型 密封 密封 双后 ETF 端口 可选的表面颜色 黑色/棕色/白色 黑色/棕色/白色 黑色/棕色 柜脚 橡胶脚 橡胶脚 橡胶脚 接线柱 单头镀镍，5 路 单头镀镍，5 路 单头镀镍，5 路

设计用于 R900 音箱 不适用 不适用 不适用

是否通过 Hi-Res 认证 是 是 是 是否通过 IMAX 认证 否 否 是12

*如有变更，恕不另行通知。 Reserve 系列规格 R100 R200 高频单元 1 英 寸（ 25 毫米）尖峰环形单元 1 英 寸（ 25 毫米）尖峰环形单元

5.25 英 寸（ 133 毫米）涡轮叶片型中音

6.5 英 寸（ 165 毫米）涡轮叶片型中音

低频/重低音 -- -- 总频率响应 44 Hz–50 kHz 39 Hz–50 kHz 频率响应（-3dB 限制） 58 Hz–38 kHz 51 Hz–38 kHz 建议的放大器功率 30–150 W 30–200 W

高频/中频 2700 Hz 3000 Hz 中频/中低频 -- --

6.5 x 12.8 x 10.2 英寸

166 x 324 x 259.5 毫米

7.5 x 14.1 x 13.9 英寸

190 x 359 x 353.8 毫米 产品重量 12.2 磅/5.5 千克 19.1 磅/8.7 千克 运输重量 28.4 磅/12.9 千克 43.4 磅/19.7 千克

中频箱体类型 -- -- 中低频/低频箱体类型 后 ETF 端口 后 ETF 端口 可选的表面颜色 黑色/棕色/白色 黑色/棕色/白色

接线柱 单头镀镍，5 路 单头镀镍，5 路

是否通过 Hi-Res 认证 是 是 是否通过 IMAX 认证 否 否13

5 年有限质保 Polk Audio, Inc. 仅向最初购买者保证，本 Polk Audio 音箱产品（以下 简称“产品”）自最初从 Polk Audio 授权经销商处零售购买之日起五 (5) 年内无材料和工艺缺陷。然而，如果最初零售购买者出售或转让产品给任 何其他方，则此质保将在五 (5) 年期满前自动终止。最初零售购买者以下 简称“您”。为了让 Polk Audio 提供尽可能优质的质保服务，请填写产品 登记卡，并在购买之日起十 (10) 天内将其寄至产品卡上提供的工厂地址。 必须将有缺陷的产品连同购买证明一起寄送给购买产品的 Polk Audio 授权经销商或授权售后服务中心，并预付保险费。产品必须用原运输箱或 同等箱寄送；在任何情况下，运输过程中的损失或损坏风险由您承担。如果 在工厂或 Polk Audio 授权经销商处进行检查后确定，在本质保期内的任 何时候，设备的材料或工艺存在缺陷，Polk Audio 或 Polk Audio 授权 经销商将自行选择修理或更换本产品，不收取任何额外费用，除非以下另 有规定。所有更换的零件和产品都归 Polk Audio 所有。根据本质保条款 更换或修理的产品将在合理时间内退还给您，运费预付。 本质保不包括因事故、灾难、误用、滥用、疏忽、包装或装运程序不当、商业 用途、电压输入超过设备额定最大值、不可直接归因于材料或工艺缺陷 的柜子外观、或未经 Polk Audio 授权或批准的产品维修、修理或改装等 的服务或修理损坏的零件。如果产品上的序列号已被删除、篡改或损坏， 本质保将终止。本质保代替所有其他明示保证。如果本产品存在上述质 保中的材料或工艺缺陷，则您的唯一补救措施应是按照上述规定进行修 理或更换。在任何情况下，即使 Polk Audio，Inc. 或 Polk Audio 授权 经销商已被告知此类损害的可能性，或任何其他方提出任何索赔，Polk Audio，Inc. 也不对因使用或无法使用产品而引起的任何附带或间接损害 负责。有些地区不允许排除或限制间接损害，因此上述限制和排除可能不 适用于您。本产品的所有默示保证仅限于在本明示保证持续时间内有效。 有些地区不允许限制默示保证的有效期，因此上述限制可能不适用于您。 本质保赋予您特定的法律权利，您也可能拥有各地区不同的其他权利。 本质保仅适用于在美国及其属地、美国和北约的交流和音频俱乐部购买的 产品。可从这些国家/地区的 Polk Audio 授权经销商处获得适用于在其 他国家/地区购买的产品的质保条款和条件。 Reserve 音箱保养

Reserve 音箱的表面采用优质乙烯基塑料制成。请使用柔软的干布清 洁面板。如有需要，可使用家具抛光剂。切勿使用强力清洁剂或清洁液。 注意：请勿在音箱柜上使用任何石油基清洁剂或溶剂。
