产品类型	无绳台锯
品牌	博世
型号	GTS 18V216 Professional
类别	锯
电源	18V锂离子电池（兼容GBA 18V…和ProCORE18V…）
空载转速	4500 min⁻¹
锯片直径	216 mm（孔径30 mm或25.4 mm，因型号而异）
最大切割深度	70 mm（倾斜角度0°），50 mm（倾斜角度45°）
水平斜切角度范围	-30°至+30°（带角度挡块）
锯片倾斜角度范围（垂直）	0°至45°
尺寸（长×宽×高）	658 × 332 × 553 mm
重量（根据EPTA 01:2014）	20.5 – 21.6 kg（取决于所用电池）
带延伸件的锯台	右侧延伸最多增加29 cm
安全装置	防护罩、分料刀、防裂片、紧急停止、防重启保护
主要功能	纵向和横向切割、斜切、斜角切割、开槽（需附件）
噪音水平	声压级81 dB(A) / 声功率级94 dB(A)（不确定度K=3 dB）
维护与清洁	操作前断开电池；定期清洁通风槽和下锯片罩；使用刷子或压缩空气
备件与可维修性	博世锯片（木材、铝、层压板）；工作台GTA 560/60W；博世售后服务

常见问题 - GTS 18V216 Professional BOSCH

我可以在博世GTS 18V216 Professional台锯上使用哪些电池？

该台锯兼容博世GBA 18V…和ProCORE18V…锂离子电池。为获得最佳性能，请使用≥5.5 Ah的ProCORE18V…电池。

如何调节锯片倾斜角度？

松开锁定杆（20），拉动或推动手轮（14）至所需角度（0°至45°），然后重新拧紧锁定杆。预设的0°和45°挡块便于调节。

我可以用这台锯切割铝材吗？

可以，但必须使用合适的锯片（例如Expert for Aluminium 216 mm）。注意吸除切屑，切割时不要使用吸尘装置，以免引发火灾。

如何更换锯片？

先取出电池。打开防护罩，取下防裂片，然后用内六角扳手（9）松开夹紧螺母，同时按下主轴锁定杆。更换锯片时注意旋转方向，然后重新拧紧螺母。

最大切割深度是多少？

在0°倾斜角度下，最大深度为70 mm。在45°倾斜角度下，最大深度为50 mm。

如何使用分料刀？

分料刀（4）在进行贯通切割时必须处于高位。它可防止工件卡住并减少回弹风险。开槽时，将其降至低位。

交货时包含哪些附件？

交货内容包括：带安装锯片的台锯、防护罩、分料刀、带附加挡块的平行导轨、角度挡块、防裂片、安全推杆、一把内六角扳手和一把梅花扳手。

如何维护台锯？

每次使用后，取出电池，用刷子或压缩空气清洁通风槽和下锯片罩。定期检查防护罩和分料刀的状况。如有必要，请将设备送至授权的售后服务点进行检修。

我可以在没有防护罩的情况下使用台锯吗？

不可以。防护罩是所有贯通切割的必备装置，可防止意外接触锯片。仅在特定操作（如开槽）时取下护罩，并立即重新安装。

如何安全运输台锯？

运输前，取出电池，将锯片降至运输位置（锯片置于台面以下），将附件放入存放位并锁紧台面延伸件。使用内置手柄提起设备。

用户手册 GTS 18V216 Professional BOSCH

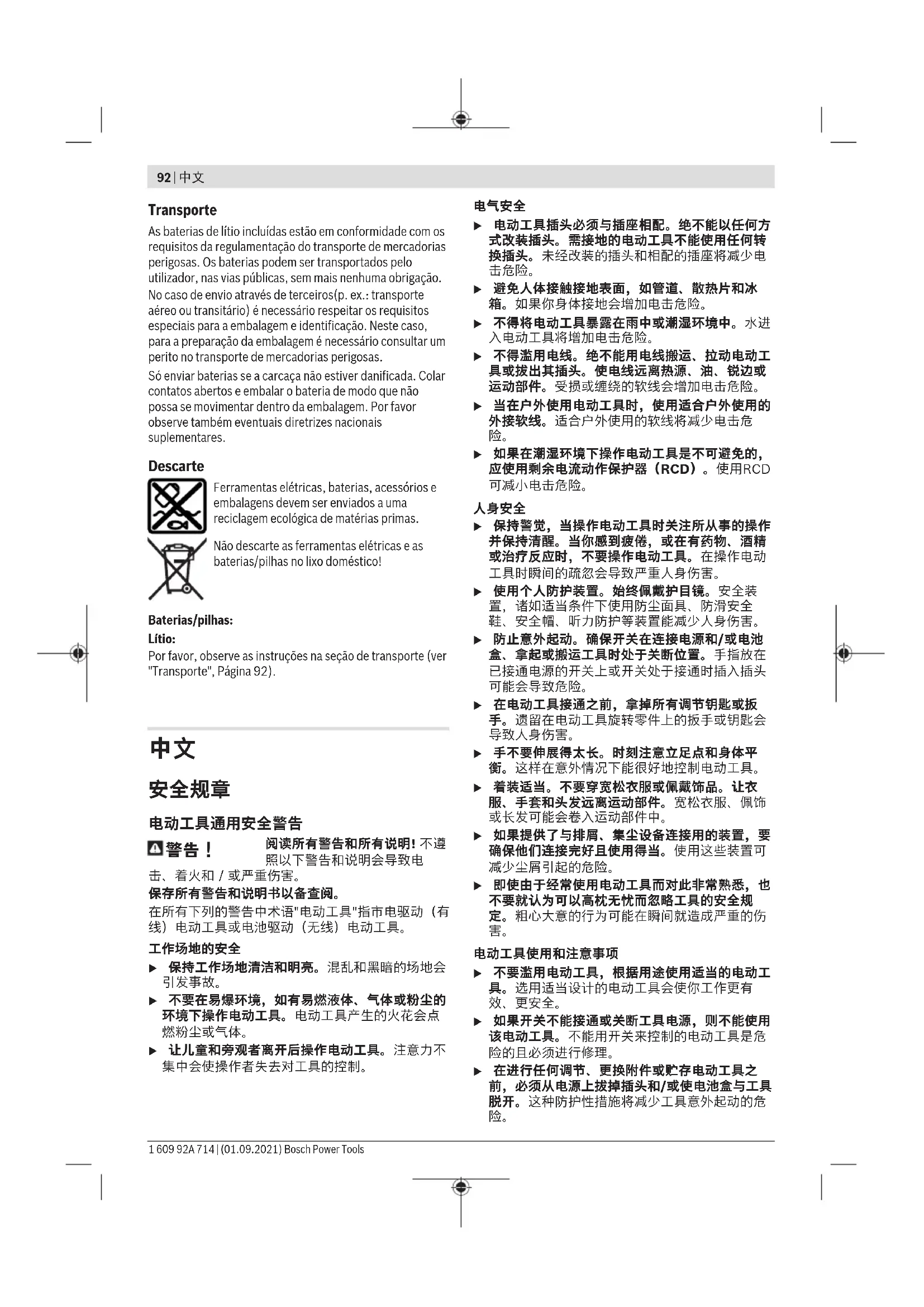

阅读所有警告和所有说明！不遵照以下警告和说明会导致电

击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。

将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发
保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。

电池式工具使用和注意事项

只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧
不要使用损坏的或更改过的电池组或工具。损坏或更改过的电池可能导致不可预料的情况发生，有着火、爆炸或受伤的风险。
不要将电池组或工具暴露于火焰或高温情况下。火焰或超过 130^ 的温度可能会引起爆炸
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。

维修

将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
决不能维修损坏的电池包。电池包仅能由生产者或其授权的维修服务商进行维修

台锯安全说明

防护警告：

护罩应保持在位置上。护罩应处于工作状态且恰当安装。应修理或更换松动、损坏、或功能不正常的护罩。
进行穿通锯割操作时总是使用锯片护罩、分料刀。进行穿通锯割操作时锯片完全通过工件的厚度，护罩或其他安全装置有助于减少人身伤害

完成需要拆除护罩、分料刀的操作后(如开槽口)，应立即重新安装防护装置。护罩、分料刀有助于减少人身伤害。
闭合开关前确认锯片未接触护罩、分料刀或工件。这些部件意外触及锯片可能导致危险状态
按照本说明书调节分料刀。不正确的间距、定位或对齐会使分料刀不能有效减少回弹
要使分料刀起作用，必须使其接触工件。当工件太短无法接触分料刀时，分料刀是无效的。这些状态下，分料刀不能防止回弹。
使用匹配分料刀的锯片。要使分料刀正常工作，锯片直径必须匹配适当的分料刀且锯片本体必须比分料刀薄、锯片的锯割宽度必须比分料刀的厚度宽。

锯割过程警告：

危险：永远不要把你的手指或手放在锯片附近或与锯片在一条线上。不经意或滑倒瞬间你的手可能朝向锯片导致严重人身伤害。
工件的进给方向应与锯片的旋转方向相反。工件朝着工作台上方锯片旋转的同方向进给会导致工件和你的手被拉进锯片中。
进行直锯时不要使用斜规进给工件，且在使用斜规进行横锯时不要将平行靠栅用作长度挡块。同时使用平行靠栅和斜规引导工件增加锯片卡住或回弹的可能性。
- 直锯时,推力总是施加在靠栅和锯片之间。当靠栅和锯片之间的距离小于150mm时使用推杆,且当该距离小于50mm时使用推块。“工作助力”装置有助于保持你的手与锯片之间的安全距离。
仅使用制造商提供的或根据说明书制作的推杆。推杆可保持手与锯片之间有足够的距离。
不要使用损坏的或有切口的推杆。损坏的推杆可能断裂从而使你的手滑进锯片。
不要徒手进行锯割。总是使用平行靠栅或斜规来定位和引导工件。“徒手”是指用手代替平行靠栅或斜规支承或引导工件。徒手锯割导致不能对齐、卡住和回弹。
不要靠近旋转锯片的周围或上方。接近工件可能导致意外触及运动锯片。
对于较长和/或较宽的工件，在工作台后面和/或侧面提供辅助工件支架。长且/或宽的工件可能在工作台边缘翻转，导致失控、锯片卡住和回弹
匀速进给工件。不要弯曲或扭曲工件。如果发生堵转立即关闭工具、拔下插头，然后清除堵塞。锯片被工件堵住会导致回弹或电机堵转
台锯运行中不要清除锯下的材料。锯下的材料可能被卷入靠栅或锯片护罩内与锯片之间从而将你的手指拉进锯片。在清除材料前关闭台锯直到锯片停止。
- 直锯小于2mm厚的工件时使用接触台面的辅助靠栅。薄工件可能卡到平行靠栅下面而导致回弹

回弹原因和相关警告：

回弹是因锯片受挤压、被卡住或工件上的切割线与锯片未对齐或当部分工件卡在锯片和平行靠栅或其他固定物体之间时工件的突然反作用。

94|中文

大多数情况下，回弹时工件被锯片后部抬离工作台并被推向操作者。

回弹是台锯误用和/或不正确的操作步骤或状态引起的，且可以采取下述适当的预防措施来避免：

不要站成与锯片在一直线上。站在靠栅所在的锯片侧。回弹可能将工件高速推向站在锯片前面与其成一条直线的任何人。
不要在锯片上方或后部拖拉或支撑工件。可能意外触及锯片或回弹可能将你的手指拖进锯片。
不要握持和压住正被旋转锯片锯下的工件。压住正被锯片锯下的工件会导致卡住和回弹
使靠栅与锯片平行。方向偏移的靠栅会将工件挤向锯片而导致回弹。
进行诸如开槽口等非穿通锯割时，用羽毛板引导工件靠到工作台和靠栅上。当发生回弹时羽毛板有助于控制工件。
支撑大型板材以减少锯片挤压或卡住的风险。大型板材会因为自重而下垂。支撑件必须支承住所有悬在台面之外的板材。
锯割扭曲、有节、弯曲或没有直边可以用斜规或靠栅引导的工件时需特别小心。弯曲、有结,或扭曲的工件是不稳固的且导致锯缝与锯片不对齐、卡住和回弹。
不要锯割多于一件的垂直或水平堆叠工件。当台锯重启时如果锯片卡住会抬起工件并导致回弹
当锯片处于工件中时若重新启动台锯，应使锯片处于锯缝中间使锯齿不接触材料。当台锯重启时如果锯片卡住会抬起工件并导回弹
保持锯片清洁、锋利，且有足够齿数。不要使用变形锯片或开裂或断齿的锯片。锋利且齿数正常的锯片能减少卡住、堵转和回弹

台锯操作过程警告：

在拆卸台锯嵌板，更换锯片或调节分料刀或锯片护罩时，和当机器无人照看时关闭台锯并拔下电池包。应采取预防措施避免偶然事故
不要留下运转的台锯无人照看。关闭台锯且在其完全停止前不要离开。无人照看的运转着的台锯是不受控且危险的。
台锯应放在采光良好且地面平坦处以保持操作者良好的立足和平衡。狭窄、昏暗、及不平坦易打滑地面会导致意外事故。
经常清理除去工作台下面和/或集尘装置中的锯屑。堆集的锯屑易燃且可能自燃
应固定台锯。台锯未被恰当固定可能移动或翻倒。
启动台锯前移除工作台上的刀具、零碎木料等。杂乱或潜在堵塞是危险的。
总是使用轴孔尺寸和形状正确的锯片（金钢石锯片对应圆形孔）。与安装件不匹配的锯片会偏心而引起失控。
不要使用损坏的或不合适的法兰、垫片、螺栓或螺母等锯片安装装置。这些安装装置是为本台锯的安全操作和优化性能特别设计的。
不要站在台锯上，不要将其他当作踏步凳。工具翻倒或意外触及锯割刀具可能发生严重人身伤害

安装锯片时确认其在正确的旋转方向。台锯上不要使用磨轮、钢丝刷或砂轮。安装不合适的锯片或使用未推荐的附件会导致严重人身伤害

其他安全规章

安装锯片时务必穿戴防护手套。有受伤的危险
不要使用高速钢锯片。此类锯片容易折断
只允许使用符合本使用说明书中和电动工具上给出的特性数据，并通过EN847-1标准认证且有相应认证标识的锯片。
请勿在没有台板的情况下使用电动工具。请更换损坏的台板。如果没有完好的台板，您可能会被锯片割伤。
工作场地应保持清洁。材料混合特别危险。轻金属粉尘可能会起火燃烧或爆炸。
请为希望加工的材料选择合适的锯片。
只能使用由本电动工具制造商所推荐的锯片，以及适合加工物料的锯片。
仅当锯片运转时，才能将工件向其迎去。否则如果锯片卡在工件中，会有反弹的危险。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道
切勿打开充电电池。可能造成短路
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热
只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载

保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。

图标

以下符号可以帮助您正确地使用本电动工具。请牢记各符号和它们的代表意思。正确了解各符号的代表意思，可以帮助您更有把握更安全地操作本电动工具。

图标及其含义

当电动工具运转时，切勿把手放在锯切区域内。碰到锯片会有受伤危险。

请佩戴防尘口罩。

图标及其含义

请佩戴听力防护装置。工作噪音会损坏听力。

请佩戴护目镜。

3601M44000
3601M44OK0
3601M44040

注意锯片的尺寸。孔径必须无间隙地与工具主轴贴合。如果必须使用缩径套，应注意根据锯片厚度、锯片孔径以及刀具主轴直径来匹配缩径套的尺寸。尽可能使用与锯片配套的缩径套。

3601M44OB0

锯片直径必须与图标上的说明一致。

3601M44000
3601M44OKO
3601 M44 040

a允许的最大锯片直径为216毫米。
b更换锯片时，请确保切割宽度不小于1.7毫米，锯片主体的厚度不大于1.5毫米。否则劈开楔（毫米）可能卡在工件中。

c劈开楔的厚度为1.6毫米。
d锯齿的锯切方向（锯片上的箭头方向）必须和劈开楔上的箭头方向一致。

3601M44OB0

a允许的最大锯片直径为216毫米。

b更换锯片时，请确保切割宽度不小于2.3毫米，锯片主体的厚度不大于2.1毫米。否则劈开楔（毫米）可能卡在工件中。
c劈开楔的厚度为2.2毫米。
d锯齿的锯切方向（锯片上的箭头方向）必须和劈开楔上的箭头方向一致。

3601M44000

3601 M44 OK0
3601 M44 040

劈开楔的厚度为1.6毫米。
工件的最大许可高度为70毫米。

3601 M44 0B0劈开楔的厚度为2.2毫米。

图标及其含义

工件的最大许可高度为70毫米。

左侧：显示手柄降低锯片（运输位置）时的旋转方向和升高锯片（工作位置）时的旋转方向。

右侧：显示用来固定锯片和调整垂直斜切角度（可翻转锯片）的锁定杆的位置。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具适合以站立的方式在软木和硬木、刨花板和纤维板上进行纵向和横向的直线锯割。水平斜切角度的范围为-30°至+30°，垂直斜切角度的范围为0°至45°。

使用相应的锯片也可以锯切铝制型材和塑料。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) 用于测量锯片至平行限制器距离的刻度尺

(2) 角度挡块
(3) 保护盖
(4)劈开楔
(5) 平行限制器
(6) 锯台扩展件
(7) 角度挡块库
(8) 安装孔
(9)环形扳手（23毫米；13毫米）
(10) 内六角扳手 (5毫米)
(11) 用于存储保护盖的支架
(12) 推棒
(13) 锯台扩展件夹紧手柄
(14) 手轮
(15) 用来升高和降低锯片的手柄
(16) 电源开关
(17) 充电电池 a)
(18)45度斜切角度的挡块（垂直）
(19)斜切角度刻度尺（垂直）

96|中文

(20)锁定杆，用来调整垂直方向的斜切角度
(21) 角度指示器（垂直）
(22)0度斜切角度的挡块（垂直）
(23) 锯台
(24) 平行限制器张力调整螺栓
(25) 锯台插入件
(26) 锯片
(27) 平行限制器导槽
(28) 充电电池解锁按钮
(29) 提柄
(30) 针对角度挡块的导槽
(31) 吸尘适配接头
(32) 锯台上用于平行限制器的V型导槽
(33) 底部栅板
(34) 底部栅板止动螺栓
(35) 夹紧杆/夹子标记
(36)劈开楔夹紧杆
(37) 弯开楔定位销
(38) 锯台插入件止动螺栓
(39) 保护盖夹紧杆
(40) 保护盖导向螺栓
(41) 平行限制器的拧紧柄
(42) 平行限制器的V型导向件
(43) 辅助平行限制器
(44) “辅助平行限制器”固定套件
(45) 角度挡块的导轨
(46) 下部锯片盖

(47) 下部锯片盖接片
(48) 用于抬起锯台插入件的抓孔
(49) 夹紧螺母
(50) 主轴制动杆
(51) 夹紧法兰
(52) 固定法兰
(53) 刀具主轴
(54) 任意斜切角度的固定旋钮（水平）
(55) 角度挡块上的角度指示器
(56) 刻度显示
(57) 锯台上的距离指示器
(58) 用于调整0度挡块的十字螺栓
(59) 角度指示器螺栓（垂直）
(60) 用于调整45度挡块的十字螺栓
(61) 前部内六角螺栓（5毫米），用于调整锯片的平行度
(62)后部内六角螺栓（5毫米），用于调整锯片的平行度
(63) 锯台距离指示器螺栓
(64) 内六角螺栓（5毫米），用于调整平行限制器的平行度
(65) 平行限制器距离指示器螺栓
(66) 锯台插入件调整螺栓
(67) 推棒库
(68) 内六角扳手库
(69) 环形扳手库
a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术参数

台式圆锯	GTS 18V-216 GTS 18V-216
物品代码		3601 M44 0003601 M44 0403601 M44 0K0	3601 M44 0BO
额定电压	V=18 18
空载转速A)	转/分钟	4500 4500
起动电流限制		●	●
重量符合EPTA-Procedure 01:2014B)	公斤	20.5-21.6 20.5-21.6
充电时建议的环境温度	摄氏度	0至+350至+35
工作时允许的环境温度C)时和存放时功率受限	摄氏度	-20至+50-20至+50
兼容的充电电池		GBA 18伏...ProCORE18伏...	GBA 18伏...ProCORE18伏...
推荐的确保全功率的充电电池		ProCORE18伏...≥5.5安培小时	ProCORE18伏...≥5.5安培小时
推荐的充电器		GAL 18...	GAL 18...
		GAX 18...	GAX 18...
		GAL 36...	GAL 36...
尺寸(包括可拆卸的机件)

台式圆锯	GTS 18V-216 GTS 18V-216
宽度×深度×高度	毫米	658×332×553658×332×553
合适锯片的尺寸
锯片直径	毫米	216 216
锯片主体的厚度	毫米	<1,5 1,5-2,1
最小锯齿厚度/锯齿斜度	毫米	>1,7 >2,3
固定孔直径	毫米	30 25,4

A)在20-25摄氏度的条件下带充电电池ProCORE18V 12.0Ah测得。
B) 视所使用的充电电池而定
C) 温度 < 0 摄氏度时功率受限
最大工件尺寸：（参见“最大工件尺寸”，页101）

安装

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

供货范围

电动工具初次投入运行前请检查下列零件是否均配套提供：

• 安装了锯片(26)和劈开楔(4)的台式圆锯
  -角度挡块(2)
  -平行限制器(5)
  -辅助平行限制器(43)
  “辅助平行限制器”固定套件(44）（2个固定螺栓、2个垫圈、2个翼形螺母）
• 保护盖(3)
  -内六角扳手(10)
• 环形扳手(9)带一字头螺丝刀式尖端
• 推棒(12)
  -锯台插入件(25)

提示：检查电动工具是否有坏损之处。

使用电动工具之前，必须详细检查防护装置或轻微损坏的零件是否仍然运作正常。检查活动性零件是否功能正常不会被夹住，以及该零件有否受损。所有的零件都必须安装正确，并且符合规定以确保机器的正常功能。

损坏的防护装置和零件必须按照规定交给合格的专业修理厂修理或更换。

除了供货范围中的部件之外，您还须使用以下的工具：

-十字螺丝刀
一 角规

安装各部件

-小心地从包装中取出所有的供货物品。
- 拆除电动工具和附带附件上的所有包装材料。
- 将止动螺栓(34)用环形扳手(9)的尖端沿方向“开锁”旋转到限位，打开底部栅板(33)(参见插图a)。

拆除电机座下的包装材料。

以下机件直接固定在壳体上：推棒(12)、环形扳手(9)、内六角扳手(10)、平行限制器(5)、角度挡块(2)、吸尘适配接头(31)、辅助平行限制器(43)(带固定套件)(44)和保护盖(3)。
- 如果您需要其中的某个机件，请将其小心地从储存槽中取出。

定位劈开楔（参见插图b1-b2）

提示：必要的话，在定位之前清洁所有的零部件。

• 将手柄(15)顺时针旋转到限位，使锯片(26)处于锯台上方最高位置。
• 沿顺时针方向松开夹紧杆(36)，直至它朝上。
• 将劈开楔(4)朝夹紧杆(36)方向推，直至可以朝上拉。
• 将劈开楔向上拉到顶，使其精确定位在锯片中央。
  -将两个销钉(37)卡入劈开楔的上部孔中，然后再次拧紧夹紧杆(36)。夹子和夹紧杆(36)上的标记(35)必须如同所显示的那样已对准。

提示：只有当劈开楔精确位于锯片中心上方最高处位置时，才可以安装保护盖（参见插图b2）。如果劈开楔位于最下方位置（交付状态或锯切凹槽的位置），则不可以安装保护盖（参见插图b1）。

• 松开夹紧杆(39)，然后将保护盖(3)从支架(11)中取出。
• 用手握住保护盖(3)的锯片保护装置（上方金属导轨），用另一只手将夹紧杆(39)向上移动。
• 将导向螺栓(40)向后推入劈开楔(4)的凹槽中。
  -向下移动保护盖(3)，直至锯片保护装置（上方金属导轨）与锯台(23)表面平行。

98|中文

-向下按压夹紧杆(39)。必须听到夹紧杆卡入的声音，确保保护盖(3)已牢牢安装好。
每次使用前，请检查保护盖是否顺畅移动。如果保护盖无法自由移动或无法立即关闭，请勿使用电动工具。

安装平行限制器（参见插图e）

平行限制器(5)可以定位在锯片的左侧或右侧。

• 松开平行限制器(5)的夹紧手柄(41)。从而卡住V型导向件(42)。
• 首先将带V型导向件的平行限制器放入锯台的导槽(32)。然后将平行限制器定位到锯台的前部导槽(27)中。

现在您可以随心所欲地移动平行限制器。

• 如需固定平行限制器，请将夹紧手柄(41)向下按压。

安装辅助平行限制器（参见插图f）

锯切狭长工件和垂直斜切角度时，必须将辅助平行限制器(43)安装到辅助平行限制器(5)上。

视需求而定，辅助平行限制器可以安装在平行限制器(5)的左侧或右侧。

安装时，请使用“辅助平行限制器”固定套件(44)（2个固定螺栓、2个垫圈、2个翼形螺母）。

-将固定螺栓穿过平行限制器(5)上的侧孔。
- 此时螺栓头可以充当平行限制器附件的导引。
-将辅助平行限制器(43)推到固定螺栓头上方。
- 将垫圈放到固定螺栓上，然后借助翼形螺母拧紧螺栓。

安装角度挡块（参见插图g）

-将角度挡块(2)的导轨(45)装入规定的锯台导槽(30)中。

为充电电池充电

请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池

提示：充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。

可以随时为锂离子电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。本锂离子电池配备了电池电子保护装置"ElectronicCellProtection（ECP)”，可以防止电池过度放电。电池的电量如果用尽了，保护开关会自动关闭电动工具：安装在机器上的工具刀头会停止转动

电动工具被关闭之后，切勿继续按住起停开关。否则可能会损坏电池。

请注意有关作废处理的规定。

取出充电电池

充电电池(17)具备双重锁定功能，即使不小心触动了充电电池的解锁按钮(28)，充电电池也不会从机器中掉落下来。只要充电电池安装在电动工具中，就会被弹簧固定在其位置上。

如需取下电池(17)，请按压解锁按钮(28)，并将电池从电动工具中拔出。在此过程中请勿过度用力。

充电电池电量指示灯

充电电池电量指示灯的绿色LED灯显示充电电池的电量。基于安全原因，只能在电动工具静止时检查充电电池的电量。

按压充电电量指示灯按键或来显示充电电量。也可以在充电电池取下时操作。

如果按压充电电量指示灯按键后没有LED灯亮起，则说明充电电池损坏，必须进行更换。

充电电池型号GBA18V...

LED指示灯电量

为了能够稳定地操作机器，正式使用之前，必须将电动工具固定在平坦、稳固的工作平面上（例如工作台）。

安装在工作面上（参见插图h）

• 使用合适的螺栓连接将电动工具固定在工作面上。为此需要钻孔(8)。

安装在博世工作台上（参见插图i）

博世工作台（GTA560）有可调整高度的桌脚，使电动工具能够站立在任何底面上。

阅读工作台附带的所有警告提示和说明。如果不遵守警告提示和说明，可能会导致触电、火灾和/或严重受伤的后果。
安装电动工具之前必须先正确地组装工作台。正确组装工作台非常重要，这样可以避免工作台倒塌。
- 将电动工具以运输位置安装在工作台上。

抽吸粉尘/切屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接

触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

• 尽可能使用适合物料的吸尘装置。
  一工作场所要保持空气流通。
• 最好佩戴P2滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

尘/屑吸集装置可能因为废尘、废屑或工件的残屑而造成堵塞。

• 关闭电动工具并取出充电电池。
• 静候让锯片完全停止转动。
• 找出造成阻塞的原因，并且排除障碍。
  为了避免锯切铝材时发生火灾，请清空下部锯片盖且不要使用锯屑抽吸装置。

清洁下部锯片盖（参见插图j）

可以清空下部锯片盖(46)来清除工件碎屑和大切屑。

• 关闭电动工具并从电动工具中取出充电电池。
• 静候让锯片完全停止转动。
• 将电动工具侧放。
• 打开底部栅板(33)（参见插图a）。
• 将下部锯片盖的接片(47)略微拉开，然后翻开下部锯片盖(46)。
• 清除工件的碎块和锯屑。
• 再次合上下部锯片盖(46)，直至接片(47)卡止。
  -关闭底部栅板(33)。
• 将电动工具调整在工作位置上。

外部抽吸装置（参见插图k）

• 将合适的集尘器软管牢固插入吸尘适配接头(31)。

根据工件的物料选择合适的集尘装置。

抽吸可能危害健康、可能导致癌症或干燥的废尘时，务必使用特殊的集尘装置。

更换锯片（参见插图I1-14）

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
安装锯片时务必穿戴防护手套。有受伤的危险
所使用的锯片的最高许可转速必须高于电动工具的无负载转速。
只允许使用符合本使用说明书中和电动工具上给出的特性数据，并通过EN847-1标准认证且有相应认证标识的锯片。
只能使用由本电动工具制造商所推荐的锯片，以及适合加工物料的锯片。
不要使用高速钢锯片。此类锯片容易折断

拆卸锯片

• 打开夹紧杆(39)，将保护盖(3)从劈开楔(4)的凹槽中拉出。
• 将止动螺栓(38)用环形扳手(9)的尖端沿方向“开锁”旋转至限位，然后将锯台插入件(25)从刀具槽中抬出。为了便于抬起，可以使用抓孔(48)。
• 将手柄(15)顺时针旋转到限位，使锯片(26)处于锯台上方最高位置。
• 用环形扳手(9)转动夹紧螺母(49)，同时拉动主轴制动杆(50)，直至卡止。
• 继续拉住制动杆，并朝着逆时针方向拧出夹紧螺母。
• 取下夹紧法兰(51)。

-取下锯片(26)。

安装锯片

• 必要的话，在安装之前清洁所有的零部件。
• 将新锯片装到刀具主轴(53)的固定法兰(52)上。

提示：请勿使用过小的锯片。锯片和劈开楔之间的径向间隙不得超过3-8毫米。

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

锯片的运输位置和工作位置

运输位置

• 移除保护盖(3)和锯台插入件(25)，将劈开楔(4)定位到底部位置。再次装入锯台插入件(25)。
• 将手柄(15)逆时针转动，直至锯片(26)的锯齿处于锯台(23)下方。
  -将锯台扩展件(6)向内推到底。向下按压夹紧手柄(13)。由此固定好锯台扩展件。

100|中文

工作位置

-将劈开楔(4)精确定位到锯片中心的最上方位置，然后装入锯台插入件(25)并安装保护盖(3)。
- 将手柄(15)顺时针转动，直至锯片(26)的上部锯齿处于工件上方约3-6毫米的位置。

加大锯台

如果工件又长又重，必须在它悬空的末端放上衬垫或做好支撑。

锯台扩展件（参见插图A）

利用锯台扩展件(6)可将锯台(23)向右扩展。

• 将锯台扩展件的夹紧手柄(13)向上拉到顶。
• 向外拉动锯台扩展件(6)，直至达到所需的长度。
  -向下按压夹紧手柄(13)。由此固定好锯台扩展件。

设置垂直和水平斜切角度

为了确保精确的锯切，在频繁使用之后必须检查电动工具的基本设定，必要时进行适度调整。

设置垂直斜切角度（锯片）（参见插图B）

垂直斜切角度的调整范围为 0^ 至 45^
- 逆时针松开锁定杆(20)。
提示：完全松开锁定杆时，锯片因重力倾斜到约30度的位置。
- 沿着连杆拉动或按压手轮(14)，直至角度指示器(21)显示所需的垂直斜切角度。
- 让手轮保持在这个位置，并重新拧紧锁定杆(20)。

出厂时已设置好的限位挡块（(22)，(18）用于快速精确地设定垂直标准角度0度和45度。

设置水平斜切角度（角度挡块） （参见插图C）

水平斜切角度的调整范围可在 30^ （左侧）至 30^ （右侧）之间调整。

• 如果固定旋钮(54)被拧紧了，请先松开。
• 转动角度挡块，直至角度指示器(55)显示所需的斜切角度。
  -再次拧紧固定旋钮(54)。

调整平行限制器

平行限制器(5)可以定位在锯片的左侧（黑色刻度）或右侧（银色刻度）。刻度显示(56)中的标记表示刻度尺(1)上平行限制器至锯片的设定距离。将平行限制器定位至所需的锯片侧面（参见“安装平行限制器（参见插图e）”，页98）。

在锯台未拉出时

调整平行限制器

• 松开平行限制器(5)的夹紧手柄(41)。移动平行限制器，直至刻度显示(56)中的标记显示至锯片的所需距离。
  锯台未拉出时，适用银色刻度尺(1)的下部标记。
• 固定时，请再次向下按压夹紧手柄(41)。

在锅台拉出时

调整平行限制器（参见插图D）

• 把平行限制器放在锯片的右侧。
  移动平行限制器，直至刻度显示(56)中的标记在下方刻度尺上显示29厘米。
  固定时，请再次向下按压夹紧手柄(41)。
• 将锯台扩展件的夹紧手柄(13)向上拉到顶。
• 向外拉动锯台扩展件(6)，直至距离指示器(57)在上方刻度尺上显示至锯片的所需距离。
  -向下按压夹紧手柄(13)。

由此固定好锯台扩展件。

设置辅助平行限制器（参见插图E）

锯切狭长工件和垂直斜切角度时，必须将辅助平行限制器(43)安装到平行限制器(5)上。
视需求而定，辅助平行限制器可以安装在平行限制器(5)的左侧或右侧。
锯割时工件可能卡在平行限制器和锯片之间，上升中的锯片会钩住该工件并将它向外抛开。
因此要调整好平行限制器的附件，得让导引的尽端位在锯片最前端的锯齿和劈开楔的前缘之间。
- 为此，松开固定套件(44)的所有翼形螺母并移动辅助平行限制器，直至仅两个前部螺栓用于固定。
- 再度拧紧翼形螺母。

调整劈开楔

劈开楔(4)可以防止锯片(26)卡在锯缝中。如果锯片被夹在工件中可能产生反弹。

因此要随时注意，是否已经正确地调整好劈开楔：
- 锯片和劈开楔之间的径向间隙不得超过3-8毫米。
-劈开楔的厚度必须小于锯缝的宽度，并且大于锯片主体的厚度。
-劈开楔必须总是和锯片位在同一直线上。
- 就一般的分割线而言，劈开楔必须尽可能地位在最高的位置。

设置劈开楔的高度（参见插图F）

割凹槽时必须调整劈开楔的高度。

仅可在装备相应保护装置（比如通道保护罩、推力环）的情况下使用电动工具来开槽或翻边。

• 打开夹紧杆(39)，将保护盖(3)从劈开楔(4)的凹槽中拉出。
  为避免保护罩损坏，请将其存放到规定的壳体支架(11)上（另见插图O2）。
• 将手柄(15)顺时针旋转到限位，使锯片(26)处于锯台上方最高位置。
• 沿顺时针方向松开夹紧杆(36)，直至它朝上。
• 将劈开楔从销钉(37)上拉开（略微向外拉动夹紧杆(36)），然后向下移动劈开楔(4)，直至限位。
  -将两个销钉(37)卡入劈开楔的上部孔中，然后再次拧紧夹紧杆(36)。

标记(35)(夹子和夹紧杆(36)上)必须如同所显示的那样已对准。

投入使用

接通（参见插图G1）

• 投入使用时请按压两侧的电源开关(16)，然后向上拉动。

关闭（参见插图G2）

-将电源开关(16)向下按到底

防止无授权操作（参见插图XG3）

为了防止无授权操作，您可以用一把挂锁锁住电源开关(16)。

• 用挂锁较长的U形锁钩穿过电源开关(16)中的孔眼，然后锁止。

工作提示

一般性的锯切提示

进行任何锯割之前必须先确定锯片绝对不会碰触挡块或其它的机件。
仅可在装备相应保护装置（比如通道保护罩、推力环）的情况下使用电动工具来开槽或翻边。
不得将本电动工具用于开槽（末端在工件内的槽）。

保护锯片免受冲撞和敲击。不可以侧压锯片。劈开楔必须和锯片位在同一直线上，以预防工件被夹住。

不可以加工变形的工件。为了能够紧靠在平行限制器上，工件至少必须具备一道笔直的边缘。推棒要存放在电动工具上。

操作者的位置（参见插图H）

站立时切勿与锯片成直线。身体和挡块要位于锯片的同一侧。弹回会以极高速度将加工件推向站在锯片前方、与锯片呈直线排列的人。
- 手掌、手指和手臂必须远离转动中的锯片。
请注意以下各指示：
- 使用双手握好工件并将工件牢牢地压在锯台上。
- 锯切狭长工件和垂直斜切角度时，应始终使用配套的推棒(12)和辅助平行限制器(43)。

最大工件尺寸

0度70
45度50

垂直斜切角度 最大工件高度 [毫米]

锯切

锯割直线

• 将平行限制器(5)调整到所需的切割宽度。
• 将工件放到锯台的保护盖(3)前部。
• 通过手柄(15)尽可能地升高或降低锯片，直至锯片(26)的上部锯齿处于工件上方约3-6毫米的位置。
• 接通电动工具的电源。

• 施力均匀地锯切工件。如果施力过大，则锯片尖可能过热，工件可能会损坏。

• 关闭电动工具并等待，直至锯片完全停止转动。

锯割垂直方向的斜切角度

• 请设置所需的锯片垂直斜切角度。锯片向左倾斜时，平行限制器(5)必须位于锯片的右侧。
  -遵循相应的工作步骤：（参见“锯割直线”，页101)

锯切水平斜切角度（参见插图I）

• 请通过角度挡块(2)设置所需的水平斜切角度。
  -将工件放到角度挡块(2)上。
• 使用手摇柄(15)升高或降低锯片，让锯片的上端锯齿突出于工件表面约5毫米。
• 接通电动工具的电源。
• 用一只手将工件顶在角度挡块上，另一只手握在固定旋钮(54)上并慢慢地将导引槽(30)中的角度挡块向前推动。
• 关闭电动工具并等待，直至锯片完全停止转动。

检查和调整基本设定

为了确保精确的锯切，在频繁使用之后必须检查电动工具的基本设定，必要时进行适度调整。
检查时不仅要有足够的经验，而且还要使用特殊工具。
博世的客户服务中心能够快速可靠地执行这项工作。

调整垂直标准斜切角度0度/45度的挡块

• 将电动工具调整在工作位置上。
• 请设置锯片的0度垂直斜切角度。
  -拆下保护盖(3)。

检查（参见插图J1）

• 拆除锯台插入件(25)(参见“Tischeinsatz montieren (siehe Bild c)”, 页97)。
  -将角规调整到90度并将其放到锯台(23)上。

角规的支脚必须与锯片(26)在整个长度上齐平。

调整（参见插图J2）

-松开螺栓(58)。从而可以移动0度挡块(22)
-松开锁定杆(20)。
一对着0度挡块推动手轮(14)，直至角规的支脚和锯片在整个长度上齐平。
-让手轮保持在这个位置，并重新拧紧锁定杆(20)。
-重新拧紧螺栓(58)。
- 重新安装锯台插入件(25)(参见“Tischeinsatz montieren (siehe Bild c)”,页97)。

如果角度指示器(21)在调整后未指向刻度尺(19)的0度标记线，请用市售十字螺丝刀松开螺栓(59)，并沿着0度标记校准角度指示器。

对于45度的垂直斜切角度，请相应地执行上述工作步骤（松开螺栓(60)；移动45度挡块(18)）。同时不得再次调整角度指示器(21)。

锯片与角度挡块导槽的平行度（参见插图K）

• 将电动工具调整在工作位置上。
  -移除保护盖(3)。

102|中文

检查

• 用铅笔标出锯台插入件上方后部可看到的第一个左锯齿。
• 将角规调整到90度，并将其放到导槽(30)的边缘上。
• 移动角规的支脚，直至触碰到标记的锯齿，然后读取锯片和导槽之间的距离。
• 转动锯片，直至标记的前部锯齿位于锯台插入件上方。
• 沿着导槽移动角规，并将它移动到被做上记号的锯齿上。
• 再度测量锯片和导槽之间的距离。

这两个测量值必须相同。

调整

• 用配套的内六角扳手(10)松开锯台下方的前部内六角螺栓(61)和锯台下方的后部内六角螺栓(62)。
  -小心地移动锯片，直至与导槽(30)平行。
• 重新拧紧所有螺栓(61)和(62)。

距调整锯台的距离指示器（参见插图L）

• 把平行限制器放在锯片的右侧。移动平行限制器，直至刻度显示(56)中的标记在下方刻度尺上显示29厘米。固定时，请再次向下按压夹紧手柄(41)。
• 将夹紧手柄(13)向上拉到顶，然后将锯台扩展件(6)向外拉动，直至挡块。

检查

距离指示器(57)在上部刻度尺(1)上显示的数值必须与刻度显示(56)下部刻度尺(1)上的标记相同。

调整

• 向外拉动锯台扩展件(6)，直至挡块。
• 用十字螺栓刀松开螺栓(63)，并沿着上部刻度尺(1)的29厘米标记校准距离指示器(57)。

调整平行限制器的平行度（参见插图M）

• 将电动工具调整在工作位置上。
  -移除保护盖(3)。
• 松开并移动平行限制器的夹紧手柄(41)，直至与锯片接触。

检查

平行限制器(5)必须在整个长度上接触锯片。

调整

• 用随附的内六角扳手(10)松开内六角螺栓(64)。
  -小心地移动平行限制器(5)，直至在整个长度上接触锯片。

• 让平行限制器保持在这个位置，并重新向下按压夹紧手柄(41)。

• 重新拧紧内六角螺栓(64)。

调整平行限制器的张力

频繁使用后可能会减弱平行限制器(5)的张力。
-拧紧调整螺栓(24)，直至平行限制器可以再次牢固地固定到锯台上。

调整平行限制器的刻度显示（参见插图XM）

• 将电动工具调整在工作位置上。

-移除保护盖(3)。
- 从右侧移动平行限制器(5)，直至接触到锯片。

检查

刻度显示(56)的标记必须与刻度尺(1)的0毫米标记成一条线。

调整

• 用十字螺丝刀松开螺栓(65)，然后沿着0毫米标记对齐标记。

调整锯台插入件的水平高度（参见插图N）

检查

锯台插入件(25)的正面必须与锯台齐平或略微低于锯台，背面必须与锯台齐平或略微高于锯台。

调整

• 用环形扳手(9)的尖端将调整螺栓(66)调至正确的高度。

存储和运输

存放机件（参见插图01-02）

本电动工具也提供了存放机件的机会，您可以将某些机件固定在电动工具上。

• 松开平行限制器(5)上的辅助平行限制器(43)。
• 将所有已松下的机件插到壳体的储存槽中（参见下表）。

机件 储存槽

平行限制器(5)转动，从下方挂入导轨，固定住夹紧手柄(41)

将推棒(12) 插入库(67)中

将保护盖(3) 挂到支架(11)的凹槽中并用夹紧杆(39)拧紧

将内六角扳手(10) 插入库(68)中

将环形扳手(9) 插入库(69)中

将角度挡块(2) 插入库(7)中

将辅助平行限制器 推入平行限制器(5)上的后部（43）槽中，然后用翼形螺栓拧紧

搬运电动工具

在电动工具上进行任何维护的工作（例如维修、更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
运输电动工具之前必须先执行以下各步骤：
-将电动工具调至运输位置(参见“运输位置”，页99)。
- 拆除所有无法固定安装在电动工具上的附件运输时必须尽可能把不使用的锯片放置在封闭的盒子中。
- 将锯台扩展件(6)向内移到底，然后向下按压夹紧手柄(13)来固定。
- 需要提升或搬运时可使用提柄(29)。
搬动电动工具时只能使用运输装置，不可以利用防护装置来运输电动工具。

维修和服务

维护和清洁

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

清洁

每次工作结束后，使用压缩空气或毛刷清除机器上的灰尘和锯屑。

降低噪音的措施

制造商提供的方法：

• 缓速起动
• 提供特别为了降低噪音而研发的锯片

操作者自己能做的措施：

• 将机器安装在稳固的工作面上，可以降低震动
• 使用具备了降低噪音功能的锯片
• 定期清洁锯片和电动工具

附件

物品代码
工作台GTA 560	0 601 B22 700
工作台GTA 60 W	0 601 B12 000
集尘袋	1 600 A01 ZE5

用于木材和板材、装饰板和木条的锯片

适用于3601 M44 0B0:
Standard for Wood
216 x 2.0/1.4 x 25.4毫米, 24齿	2608 841 163

适用于3601M44000、3601M44OK0、3601M44040：

Standard for Wood
216 x 2.0/1.4 x 30毫米, 48齿	2608 837 726

Expert for Wood 216x1.7/1.2x30毫米，24齿 2608644520 216x1.7/1.2x30毫米，48齿 2608644521

用于铝材的锯片
Expert for Aluminium	2608 644 544
216 x 2.0/1.4 x 30毫米, 66齿

用于层压板的锯片

Expert for Laminated Panel 2608 644 552

216 x 2.1/1.4 x 30毫米, 66齿

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F服务中心

邮政编码：310052

电话：[phone] / 5588

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·傅世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特/德国

其他服务地址请见：

随着机器一起供货的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。

确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。

不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！

充电电池/电池：

锂离子：

请注意“搬运”段落中的指示（参见“搬运”，页103）确认设置。

繁體中文

安全注意事項

電動工具通用安全警告

警告

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具産生的火花會點燃粉塵或氣體。
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
不得滥用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線還離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
- 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防墜面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。

在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集壓設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要滥用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並/或取出電池盒。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
保持切削刀具锋利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

電池式工具使用和注意事項

只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在濫用條件下，液體會從電池中潰出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中潰出的液體會發生腐蝕或燃燒。

請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出现無法預期的反應，進而導致著火、爆炸或造成人員受傷。
勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過 130^ 的環境中可能造成爆炸。
請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。

检修

將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。

圖錶台安全說明

防護裝置相關警示

將防護裝置放好。防護裝置功能需正常且正確安裝。鬆脫、損壞或功能不正常的防護裝置均必須修復或更換。
每次切割作業均必須使用錐片防護裝置及劈刀。針對錐片會將加工件的整個厚度均切開的切割作業，防護裝置與其他安全裝置有助於降低受傷風險。
在完成需要拆除防護裝置及/或劈刀的作業（如開槽口）後，請立即重新裝上防護系統。防護裝置與劈刀有助於降低受傷風險。
在啟動前請確認錶片未與防護裝置、劈刀或加工件接觸。錶片意外接觸這些東西可能會造成危險。
請依本說明書中的指示來調整劈刀。不正確的間隔、定位和校準皆可能會無法有效降低劈刀反彈的情況。
若要使用劈刀，必须将其與工件啮合。若加工件過短而無法啟動劈刀，則劈刀無法運作。在此情況下，會無法防止劈刀反彈。
使用適當的劈刀錯片。為使劈刀正常運作，錯片直徑必須與劈刀配合且錯片刀體必須比劈刀薄且錯片的切割寬度必須比劈刀的厚度寬。

切割程序警示

保險：請勿將您的手或手指放在錶片附近或其路徑上。一不小心或滑動，均可能讓您的手靠近錶片而造成嚴重的人身傷害。
將加工件推向錫片時請務必與旋轉方向相反。若以和錫片在錫台上旋轉的方向相同之方向推入加工件，均可能使加工件及您的手被錫片拉過去。
在劈锯作業時切勿使用角度量規推送加工件，且搭配角度量規進行交叉切割時請勿用碎片護欄作為長度擋塊。同時用碎片護欄及角度量規會增加錸片卡住及反彈的機會。
進行劈锯作業時，請從護欄與錯片間推送加工件。當護欄與錯片間的距離小於150mm時請使用推桿，當距離小於50mm時則請使用推塊。

「作業協助」裝置可讓您的手與錶片保持安全距離。

請僅使用製造商提供或依說明製作的推桿。此推桿可讓手與鋅片保持足夠的距離。
請勿使用損壞或切斷的推桿。損壞的推桿可能會斷掉而讓您的手滑到錫片中。
請勿「徒手」進行任何操作。請務必使用碎片護欄或角度量規進行加工件定位與導引。「徒手」指用手代替碎片護欄或角度量規支撐或引導加工件。徒手鋅切會造成不對齊、卡住或反彈。
請勿靠近接近轉動中的錯片。嘗試接觸加工件時可能會意外與移動中的錯片接觸。
針對長且/或寬的加工件請在錶台後方及/或兩側使用輔助工作件支撐裝置使其保持水平。長且/或寬的加工件易在錶台邊緣處翻覆，造成失控、錶片卡住及反彈。
請以穩定的節奏推送加工件。請勿彎折或扭曲加工件。若發生卡住的情況，請立即將工具關閉，把電源拔掉後排除卡住的情況。錸片被加工件卡住為造成反彈或使馬達空轉。
請勿在鋅片運作時將切掉的材料去除。這些材料可能會卡在護欄間或鋅片內而將您的手指拉向鋅片。移除材料前請關閉鋅片並等後其完全停止。
在劈錫厚度低於2mm的加工件時，請在錫台上方使用輔助護欄。較薄的加工件可能會落到碎片護欄底下而造成反彈。

反彈原因與相關警告

反彈是加工件因擠壓、卡住的錐片或加工件的切割線與錐片不對齊，或部分加工件卡在錐片與碎片護欄或其他固定物間所造成的情況。

通常在反彈時，加工件會被錫片的後段從錫台上升起並朝操作員飛過來。

反彈是不當使用電錶及/或操作程序（條件）不正確所造成的結果。採取以下適當預防措施，則可避免此一情況。

請勿站在錶片的延伸線上。隨時站在錶片旁有護欄的那一側。反彈會使加工件高速飛向站在錶片延伸線上的人員。
請勿從錫片後方拉動或支撐加工件。如此可能會意外接觸錫片或因反彈而將手指拉進錫片中。
請勿將切割中的加工件朝旋轉中的錫片壓。將加工件朝錫片壓會造成卡住的情況或反彈。
將護欄與錶片保持平行。未校準的護欄會將加工件朝錶片擠壓而造成反彈。
進行非穿透式切割如開槽口時，請使用羽毛板引導加工件進入錫台與護欄。羽毛板有助於在反彈時控制加工件。
支撑控制板以降低锯片卡住及發生反彈的風險大型控制板可能因其本身的重量而下垂。支撐裝置必須位於控制板懸在錫台外的部分之下方。
- 切割扭曲、交錯、捲曲或無垂直邊緣可使用角度量規或沿護欄引導之加工件時請特別小心。捲曲、交錯或扭曲的加工件會不穩定並造成銅片不對齊、卡住及反彈的情況。
請勿以垂直或水平堆疊的方式一次切割多個加工件。錸片會推起多個加工件而造成反彈。

106|繁體中文

當在加工件中重新啟動錶片時，請將錶片與切割線對齊讓錶齒不會卡在材料中。若錶片卡住，可能會使加工件升起而在錶片重新啟動時造成反彈。
請保持錸片清潔、銳利並有充足的錸齒量。切勿使用扭曲的錸片或有破損之錸牙的錸片。尖銳且錸齒量足的錸片可降低卡住、空轉及反彈的情況。

圆锯台操作程序警示

拆卸錶台插件、更換錶片或調整劈刀或刀片防護裝置及機器無人操作時，請關閉圓錶台並拔掉電池組。採取預防措施有助於避免意外。
請勿將運作中的圓錶台處於無人管理的狀態。請將其關閉並等到其完全停住後再離開。運轉中但無人管理的錶片會有意外風險。
請將圓錮台放在光線充足且水平的區域，讓您能有穩定站立的空間。其應安裝在能讓您有足夠空間控制您加工件的區域中。狹窄、陰暗且不平坦且失滑的地容易造成意外。
請常清潔並清除鋅台下方及（或）塵屑收集裝置中的鋅屑。堆積的鋅屑具易燃性，可能會自燃。
圓錯台必須妥善固定。未妥善固定的圓錯台可能會移動或翻覆。
在啟動圓錯台前請將工具、木塊等從錯台上移開。否則可能會造成分心或有卡住的危險。
請務必使用具備正確尺寸和心軸形狀（鑲石或圓形）的錫片。不符合錫片安裝硬體的刀片在運轉時將會偏離中心，進而導致失控。
請勿使用損壞或不正確的錶片安裝工具如法蘭、錶片墊片、螺栓或螺帽等。這些安裝工具是針對您的錶台專門設計，能確保其運作安全與性能。
請勿站在圓錫台上，請勿用其當作踏腳台。若工具翻覆或不小心接觸到切割工具，會造成嚴重的傷害。
安装锯片時請確認其轉動的方向正確。請勿在圓錶台上使用研磨輪、鋼絲刷或砂磨輪。未妥當安裝锯片或使用非建議之配件均會造成嚴重受傷。

其他安全注意事项

安装錶片時務必穿戴防護手套。人員可能有受傷之處。
請勿使用高合金快速鋼（HSS）材質的錶片。此類錶片容易折斷。
根據本說明書中以及本電動工具上載述的技術數據，選擇合適的錯片。必須選用通過EN847-1認證而且具有此一認證標示的錯片。
操作工具時一定要使用工作桌嵌件。工作桌嵌件如已故障，請更換之。少了完好的工作桌嵌件，您可能會被锯片割傷。
作業區請保持整潔。複合材質是極具危險性的材質。輕質合金粉塵可能會起火或爆炸。
請您根據欲進行加工的材料，選用合適的錯片。
只能使用由本電動工具製造商推薦且適用於加工材料的錫片。

唯有在錸片已處於運作狀態下，才可將工件移過去進行加工。否則如果錸片卡在工件中，會有反彈的危險。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
切勿拆開充電電池。可能造成短路。
尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
僅可使用產品的原廠充電電池。如此才可依照產品提供過載保護。

保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之虞。

符號

以下符號可以幫助您正確地使用本電動工具。請牢記各符號和它們的代表意義。正確了解各符號代表的意思，可以幫助您更有把握更安全地操作本電動工具。

符號和它們的代表意義

當電動工具運轉時，切勿把手伸進錐切範圍內。手若觸碰錐片有被割傷的危險。

請佩戴防塵面罩。

請佩戴耳罩。工作噪音會損壞聽力。

請佩戴護目鏡。

3601 M44 000
3601 M44 0K0
3601 M44 040

3601M44OBO

請注意錶片尺寸。錶片上的內孔直徑必須和工具主軸完全吻合，不能有空隙。如果必須使用異徑管，則應注意：異徑管尺寸必須與錶片主體厚度、錶片內孔直徑以及工具主軸直徑相配。請儘可能使用錶片隨附的異徑管。

锯片直徑必須與符號上的數值相符。

符號和它們的代表意義

3601M44000
3601 M44 OK0
3601 M44 040

a錫片直徑的最大容許值是216mm。

b更換錸片時請注意：錸切寬度不得小於1.7mm且錸片主體的厚度不得大於1.5mm。否則劈開楔有卡在工件中之處。
c劈開楔的厚度是 1.6mm 。
d錸齒的錹切方向（即錸片上的箭頭指示方向）必須與劈開楔上的箭頭指示方向一致。

3601M44OB0

a锯片直径的最大容许值是 216mm
b更換錸片時請注意：錸切寬度不得小於 2.3mm 且錸片主體的厚度不得大於 2.1mm 。否則劈開楔有卡在工件中之處。
c劈開楔的厚度是 2.2mm 。
d錸齒的錸切方向（即錸片上的箭頭指示方向）必須與劈開楔上的箭頭指示方向一致。

3601M44000
3601 M44 OK0
3601M44040

劈開楔的厚度是 1.6 ~mm 。
能處理的最大工件高度是70mm。

3601 M44 0B0 劫開楔的厚度是 2.2 ~mm 。

能處理的最大工件高度是70mm。

左邊：

為您指示降低（進入搬運位置）及升高（進入工作位置）锯片時手搖桿應旋轉的方向。

右邊：

為您指示想要固定鋅片時制動桿應設定的位置以及調整垂直斜鋅角時制動桿應設定的位置（鋅片可翻轉）。

CE標章代表製造商認證此電動工具符合歐盟現行指令。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。請留意操作說明書中最前面的圖示。

依規定使用機器

本電動工具適合以站立的方式在軟木和硬木，塑合板和纖維板上進行縱向與橫向的直線鋸切。此時可加工的水平斜鋸角為 -30^ 至 +30^ ，可加工的垂直斜鋸角為 0^ 至 45^ 。

安裝合適的鋅片後，也可以鋅切鋅製型材和塑膠。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1)錫片與平行擋塊之間的距離刻度尺
(2) 角度揣塊
(3)護罩
(4)劈開楔
(5) 平行擋塊
(6)錫台加寬件
(7) 角度擋塊庫

(8) 安装孔

(9) 環形扳手（23 mm；13 mm）

(10) 内六角扳手（5mm）

(11) 用以收納護罩的托架

(12) 推棒

(13)錫台加寬件的緊固握把

(14) 手轉輸

(15) 用来升高和降低锯片的手摇柄

(16) 電源開關

(17) 充電電池 a)

(18) 45^ 斜锯角擋塊（垂直）

(19)斜锯角刻度尺（垂直）

(20) 制動桿，用來調整垂直方向的斜角鋅切角度

(21)角度指針（垂直）

(22) 0^ 斜锯角挡塊（垂直）

(23) 锯台

(24) 平行挡塊夾力校正螺栓

(25)錫台嵌件
(26) 銅片
(27) 平行擇塊的導槽
(28) 充電電池解鎖按鈕 a)
(29) 提把
(30) 角度擋塊的導槽
(31) 吸塵轉接頭
(32) 銅台上供平行擋塊使用的 V 形導槽
(33）地板網柵
(34) 地板網柵的鎖定螺栓

108|繁體中文

(35) 爍緊桿/夾具的標記
(36) 劈開楔的夾緊桿
(37) 劈開楔的定位插銷
(38) 鍍台嵌件的鎖定螺栓
(39) 護罩的夾緊桿
(40) 護罩的導向銷
(41) 平行搃塊的緊固握把
(42) 平行挡塊的 V 形導向件
(43) 辅助平行搗塊
(44)「輔助平行擋塊」固定套件
(45) 角度攜塊的導引軌
(46)下方锯片護蓋
(47) 下方锯片護蓋的卡舌
(48) 用來抬起锯台嵌件的把手孔
(49) 迫紧螺母
(50) 主軸制動桿
(51) 線固法蘭
(52) 配接法蘭
(53) 工具主軸

(54) 偏好斜錸角的鎖定旋鈕（水平）
(55) 角度擋塊上的角度指針
(56) 刻度指示器
(57) 銅台上的距離指針
(58) 可調整 0^ 搔塊的十字螺栓
(59) 角度指针的固定螺栓（垂直）
(60) 可調整 45^ 搔塊的十字螺栓
(61) 用以將銅片調成平行的前方內六角螺栓 (5 mm)
(62) 用以將锯片調成平行的後方內六角螺栓 (5 mm)
(63) 固定錶台之距離指針的螺栓
(64) 用以將平行擋塊調成平行的內六角螺栓 (5 mm)
(65) 固定平行擋塊之距離指針的螺栓
(66) 锯台嵌件的校正螺栓
(67) 推棒庫
(68) 内六角扳手庫
(69) 環形扳手庫

a）圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

桌上型圓錯機 GTS 18V-216 GTS 18V-216
產品機號		3 601 M44 000 3 601 M44 040 3 601 M44 0K0
額定電壓	V=18 18
無負載轉速A)	次/分 4500 4500
起動限流器		●
重量符合 EPTA-Procedure 01:2014B)	kg 20,5-21,6 20,5-21,6
充電狀態下的建議環境溫度	°C 0...+35 0...+35
操作狀態下的容許環境溫度C)以及存放狀態下	°C -20...+50 -20...+50
相容的充電電池		GBA 18V... ProCORE18V... GBA 18V... ProCORE18V...
為確保最大效能而建議使用的充電電池		ProCORE18V... ≥ 5,5 Ah ProCORE18V... ≥ 5,5 Ah
建議使用的充電器		GAL 18... GAX 18... GAL 36... GAL 36...
尺寸(包含可拆式機件)
寬度 x 深度 x 高度	mm 658 x 332 x 553 658 x 332 x 553
適用錶片的尺寸
錶片直徑	mm 216 216
錶片主體的厚度	mm <1,5 1,5-2,1
最小錶齒厚度/錶齒斜度	mm >1,7 >2,3

桌上型圓錯機

GTS 18V-216 GTS 18V-216

孔径

mm 30 25,4

A)於 20 - 25^ 配備充電式ProCORE18V12.0Ah時測得。

B) 視所使用的充電蓄電池而定

C) 溫度 < 0^ C 時, 性能受限

最大工件尺寸：（参見「最大工件尺寸」，頁113）

安装

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。

供货範圍

初次使用本電動工具之前，先檢查以下各部件是否包含在供貨範圍中：

-桌上型圓錶機包含已裝上的錶片（26）以及劈開楔（4）
-角度擋塊(2)
-平行挡塊（5）
-輔助平行搃塊(43)
-「輔助平行擋塊」固定套件（44）（2顆固定螺栓、2個墊片、2個蝶翼螺母）
- 護罩(3)
- 内六角扳手 (10)
- 環形扳手 (9) 與一字螺絲起子頭
-推棒(12)
-錫台嵌件(25)

提示：檢查電動工具是否有壞損之處。

使用電動工具之前，必須仔細檢查防護裝置或輕微損壞的零件是否仍然運作正常。檢查活動零件是否功能正常、沒有被卡死，以及是否有任何零件有否受損。所有零件都必須安裝正確，並且符合規定以確保機器能夠正常運作。

損壞的防護裝置和零件必須按照規定交給合格的專業修理廠修理或更換。

除了供貨範圍中的部件之外，您還須使用以下的工具：

• 十字螺栓起子
  -量角规

安装各部件

-小心地從包裝中取出所有隨附零件。
- 拆除電動工具和隨附配件上的所有包裝材料。
- 用環形扳手 (9) 的尖端將鎖定螺栓 (34) 沿「解鎖」旋轉方向轉到底，然後打開地板網柵 (33)（請參考圖 a）。

請拆除馬達缸體下方的包裝材料。

直接固定在機殼上的機件如下：推棒（12）、環形扳手（9）、內六角扳手（10）、平行擋塊（5）、角度擋塊（2）、吸塵轉接頭（31）、輔助平行擋塊（43）及其固定套件（44）、護罩（3）。

• 您若需要使用其中任一機件，請小心地將它從收納位置上取出。

將劈開楔移至正確工作位置（請參考圖b1-b2）

提示：必要時，請在移至正確工作位置前，清潔所有有待安裝的零部件。

• 將手搖桿(15)順時針轉到底，讓錶片(26)升至錶台上方可到達的最高位置。
• 沿順時針方向鬆開夾緊桿(36)，直到夾緊桿朝上。
• 將劈開楔 (4) 往夾緊桿 (36) 方向移至能夠往上拉的位置。
• 將劈開楔往上拉到底，使它定位在錶片正中間上方位置。
  -讓兩根插銷(37)卡入至劈開楔上的下方開孔中，然後將夾緊桿(36)重新拉緊。夾具和夾緊桿(36)上的標記(35)必須如圖所示對齊。

提示：劈開楔必須位在錫片正中間上方的最高位置，您才能安裝護罩（請參考圖示b2）。當劈開楔位於最低位置時（即交貨狀態或錫切溝槽時的位置），請勿安裝護罩（請參考圖示b1）。

• 鬾開夾緊桿 (39) 然後將護罩 (3) 從托架 (11) 中取出。
• 一隻手固定住護罩(3)的鋅片防護裝置（上方金屬導軌），然後用另一隻手夾緊桿(39)往上扳。
• 將導向銷 (40) 往後推入劈開楔 (4) 的溝槽內。
• 將護罩(3)往下移，使錫片防護裝置（上方金屬導軌）與錫台(23)表面平行。
• 將夾緊桿 (39) 往下壓。必須感覺到並聽到夾緊桿卡入，這才表示護罩 (3) 已確實裝好並且固定妥當。

每次使用前都要檢查護罩是否活動自如。如果護罩因無法自由移動而無法立即閉合，切勿使用電動工具。

安装平行挡塊（請參考圖e）

平行擋塊(5)可以設置在錫片的左邊或是右邊。

110|繁體中文

• 麻開平行擋塊(5)的緊固握把(41)。V形導向件(42)將隨之鬆開。
• 請先將平行擋塊的 V 形導向件裝入至錶台導槽 (32) 内。接著再調整平行擋塊在錶台前方導槽 (27) 中的位置。

現在您可以隨心所欲地移動平行擋塊。

• 若要固定平行擋塊，請將緊固握把（41）往下壓。

安装輔助平行擋塊（請參考圖f）

锯切細長形工件及锯切垂直斜锯角時，必須在平行擋塊(5)上安裝輔助平行擋塊(43)。

輔助平行擋塊可視需要安裝在平行擋塊(5)的左邊或右邊。

安裝時，請您使用「輔助平行擋塊」固定套件（44）（2顆固定螺栓、2個墊片，2個蝶翼螺母）。

• 將固定螺栓穿過平行擋塊 (5) 的側面開孔後推入。
• 此時螺栓頭可做為導引輔助平行擋塊之用。
• 將輔助平行擋塊 (43) 推至固定螺栓的螺栓頭上方。
• 將墊片套在固定螺栓上，利用蝶翼螺母旋緊這顆螺栓。

安装角度擇塊（請參考圖g）

• 將角度擋塊 (2) 的導引軌 (45) 套進錫台上專門為其設置的其中一個導槽 (30) 内。

為充電電池進行充電

只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。

提示：出貨時充電電池已部分充電。首度使用電動工具之前，請先用充電器將充電電池充飽電以確保充電電池蓄滿電力。

鋰離子充電電池可隨時充電，不會縮短電池的使用壽命。如果突然中斷充電，電池也不會損壞。

鋰離子充電電池配備了電池保護裝置「Electronic Cell Protection (ECP)」，可以防止充電電池過度放電。充電電池的電量如果用盡了，保護開關會自動關閉電動工具：嵌件工具會停止轉動。

電動工具自動關機後，請勿再按壓電源開關。否則充電電池可能會損壞。

請您遵照廢棄物處理相關指示。

取出充電電池

本充電電池（17）具備了雙重鎖定功能，即使不小心按壓了充電電池解鎖按鈕（28），充電電池也不會從機器中掉落出來。固定彈簧會把充電電池夾緊在機器中。

• 若要取出充電電池(17)，請按壓解鎖按鈕(28)，然後將充電電池抽出電動工具。不可以強行拉出充電電池。

充電電池的電量指示器

充電電池的電量指示器透過綠色LED燈告知充電電池的目前電量。基於安全顧慮，務必在電動工具完全靜止時才能檢查充電電池的電量。

按一下電量指示器按鈕或即可顯示目前的電量。即使已取出充電電池，此項功能仍可正常運作。

按壓電量顯示按鈕後，LED燈若未亮起，即表示充電電池故障，必須予以更換。

充電電池型號 GBA 18V...

LED 燥容量

3顆綠燈持續亮起 60 - 100%
2颗綠燈持續亮起 30 - 60%
1颗綠燈持續亮起5-30%
1顆綠燈呈閃爍狀態 0 - 5%

充電電池型號 ProCORE18V...

LED 燥容量

5顆綠燈持續亮起 80 - 100%
4颗綠燈持續亮起 60 - 80%
3顆綠燈持續亮起 40 - 60%
2顆綠燈持續亮起 20 - 40%
1颗綠燈持續亮起5-20%
1顆綠燈呈閃爍狀態 0 - 5%

固定式安装或活動式安装

為了能夠穩定地操作機器，正式使用機器之前，必須把電動工具固定在平坦、穩固的工作平面上（例如工作桌）。

安装在工作平面上（請參考圖h）

-使用合適的夾鉄把電動工具固定在工作平面上。必須利用安裝孔（8）來進行固定。

安装在博世工作台上（請參考圖i）

博世工作台（例如GTA560）擁有可調整高度的桌腳，使電動工具能夠穩固站立在任何底座上。

請詳談工作桌附帶的所有警告指示和說明。若未遵循警告指示和說明可能遭受電擊、發生火災並/或造成嚴重傷害。
安裝電動工具之前必須先正確地組裝工作台。重點是要正確地組裝工作台，以避免工作台倒塌。
- 把電動工具調整至搬運位置並將它安裝在工作台上。

吸除废塞/料屑

含鉛顔料、部分木材種類、礦石和金屬的加工廢壓有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢壓，可能會引發過敏反應或感染呼吸道疾病。

某些塵埃（例如加工橡木或山毛櫱的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐

劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。

• 儒可能使用適合物料的吸塵裝置。
• 工作場所要保持空氣流通。
• 建議佩戴P2過濾等級的口罩。

請留意並遵守貴國的物料加工相關法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

廢塵/料屑吸集裝置可能被廢塵、廢屑或工件殘屑堵塞。

• 關閉電動工具並取出充電電池。
• 請您稍候，讓鋅片完全停止轉動。
• 找出造成堵塞的原因，並且排除障礙。

為了避免錫切鋁材時釀成火災，請將下方鋁片護蓋清除乾淨並且不要使用集塵袋。

清潔下方鋸片護蓋（請參考圖j）

您可打開(46)下方錫片護蓋，以便去除工件碎片及大塊錫屑。

• 關閉電動工具並從電動工具中取出充電電池。
• 請您稍候，讓鋅片完全停止轉動。
• 將電動工具側傾。
  -打開地板網柵(33)(請參考圖a)。
  -稍微相互拉動下方錸片護蓋的卡舌（47），然後掀開下方錸片護蓋（46）。
• 清除工件的碎塊和锯屑。
• 重新關上下方鋅片護蓋 (46)，直到卡舌 (47) 卡入。
  -關閉地板網栅(33)。
• 把電動工具調整至工作位置。

外接的吸壓裝備（請參考圖k）

-將合適的吸塵器軟管牢牢套入吸塵轉接頭(31)中。

根據工件材質選擇合適的吸塵器。

吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵器。

更換錸片（請參考圖I1-I4）

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
安装锯片時務必穿戴防護手套。人員可能有受傷之處。
所使用的錶片的最高許可轉速必須高于電動工具的無負載轉速。
根據本說明書中以及本電動工具上載述的技術數據，選擇合適的錶片。必須選用通過EN847-1認證而且具有此一認證標示的錶片。
只能使用由本電動工具製造商推薦且適用於加工材料的錫片。
請勿使用高合金快速鋼（HSS）材質的錶片。此類錶片容易折斷。

拆卸锯片

• 打開夾緊桿 (39) 然後將護罩 (3) 從劈開楔 (4) 上的溝槽拉出。
• 用環形扳手(9)的尖端將鎖定螺栓(38)沿「解鎖」旋轉方向轉到底，然後將錐台嵌件從工具槽(25)抬起。把手孔(48)可用來稍微抬起。
• 將手搖桿(15)順時針轉到底，讓錶片(26)升至錶台上方可到達的最高位置。
• 用環形扳手(9)旋轉迫緊螺母(49)並同時拉起主軸制動桿(50)直到卡緊為止。
  一繼續拉住主軸制動桿，並沿逆時針方向旋出迫緊螺母。
  -取下緊固法蘭(51)。

-取出锯片(26)。

安装锯片

• 必要時，請在安裝前清潔所有待安裝的零部件。
• 將新的錫片裝到工具主軸 (53) 的配接法蘭 (52) 上。

提示：請勿使用尺寸過小的錯片。錯片與劈開楔之間的最大徑向間隙為 3 - 8mm 。

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。

锯片的搬運位置和工作位置

搬運位置

• 拆下護罩(3)、取出錶台嵌件(25)並將劈開楔(4)移至最低位置。重新裝入錶台嵌件(25)。
• 逆時針旋轉手搖桿(15)，直到錶片(26)的錶齒沈入至錶台(23)下。
  -將锯台加寬件(6)往內完全推入。將緊固握把(13)往下壓。锯台加寬件將因此固定。

112|繁體中文

工作位置

• 將劈開楔 (4) 移至鋅片正中間上方的最高位置，裝入鋅台嵌件 (25) 然後再安裝護罩 (3)。
• 順時針旋轉手搖桿(15)，直到錶片(26)的上方錶齒位於工件上方約 3 - 6mm 的位置。

加大錐台

如果工件又長又重，必須在它懸空的末端底下墊上襯墊或做好支撐。

錫台加寬件（請參考圖A）

锯台加寬件（6）可讓锯台（23）向右加寬。

• 將錫台加寬件的緊固握把 (13) 往上拉到底。
• 將錫台加寬件 (6) 往外拉至所需長度。
• 將緊固握把 (13) 往下壓。錫台加寬件將因此固定。

調整垂直與水平斜錸角

為確保精準銅切，頻繁使用之後必須檢查電動工具的基本設定，必要時須適度調整。

調整垂直斜錸角（錮片）（請參考圖B）

垂直斜錸角的調整範圍在 0^ 至 45^ 之間。
- 逆時針旋轉制動桿(20)，以便將它鬆開。
提示：當制動桿完全鬆開的那一刻，錸片會因為地心引力而傾斜約 30^ 左右。
- 沿著連桿拉起或按壓手轉輪 (14)，直到角度指針 (21) 指在所需的垂直斜錸角上。
-讓手轉輪保持在這個位置上，然後將制動桿(20)重新旋緊。

為能快速準確地調整至垂直方向基本角度 0^ 和 45^ ，出貨時已裝上調好的擋塊（(22）、(18))。

調整水平斜錸角（角度擋塊）（請參考圖C）

水平斜錸角的調整範圍在 30^ （左側）與 30^ （右側）之間。

• 鍵定旋鈕(54)若已鎖上，請將它鬆開。
• 轉動角度擋塊，直到角度指針（55）指在所需的斜錸角上。
• 將鎖定旋钮 (54) 重新鎖緊。

調整平行擋塊

平行擋塊(5)可以設置在錶片的左邊（黑色刻度尺）或右邊（銀色刻度尺）。刻度指示器(56)裡的標線所指位置即是，錶片與平行擋塊之間的目前距離刻度(1)。

依照您的需要，將平行擋塊放置到錸片的任一側（參見「安裝平行擋塊（請參考圖 e）」，頁109）。

调整平行挡塊

不拉出錮台

若不拉出錫台，則應以銀色刻度尺（1）下方標示的數字為準。

• 若要固定位置，請將緊固握把（41）重新往下壓。

调整平行揣塊

拉出錶台（請參考圖D）

• 把平行擋塊放在錯片的右側。
  移動平行擋塊，使刻度指示器(56)裡的標線指在下方刻度尺的 29cm 位置上。
  若要固定位置，請將緊固握把(41)重新往下壓。
• 將錫台加寬件的緊固握把 (13) 往上拉到底。
• 將錶台加寬件 (6) 往外拉，使距離指示器 (57) 指在所需的錶片間隔距離上，請以上方刻度尺為準。
  -將緊固握把(13)往下壓。錫台加寬件將因此固定。

調整輔助平行擋塊（請參考圖E）

锯切細長形工件及锯切垂直斜锯角時，必須在平行擋塊(5)上安裝輔助平行擋塊(43)。

輔助平行擋塊可視需要安裝在平行擋塊(5)的左邊或右邊。

锯切時工件可能卡在平行擋塊與锯片之間，往上移動的鋅片會鉤住該工件並將它向外拋出。

因此要調整好輔助平行擋塊，須讓導引末端位在錫片的最前端錫齒與劈開楔前緣之間。

• 其做法是：鬆開固定套件（44）的所有蝶翼螺母，並移動輔助平行擋塊，直到只剩前面的兩顆螺栓仍發揮固定的作用。
• 重新旋紧蝶翼螺母。

調整劈開楔

劈開楔(4)可防止錐片(26)卡死在錐縫裡。如果錐片被夾在工件中可能產生反彈。
因此要隨時注意，是否已正確地調整好劈開楔：
- 鍥片與劈開楔之間的最大徑向間隙為 3 - 8mm 。
- 劈開楔的厚度必須小於錫縫寬度，並且大於錫片主體的厚度。
- 劫開楔必須永遠與錶片位於同一直線上。
- 就一般的切割線而言，劈開楔必須儘可能位在最高位置。

調整劈開楔高度（請參考圖F）

锯切凹槽時您必須調整劈開楔的高度。

使用本電動工具進行挖槽或壓鉤時，請務必搭配適當的防護裝置（例如隧道式防護罩、防彈止回羽毛板）。
-打開夾緊桿(39)然後將護罩(3)從劈開楔(4)上的溝槽拉出。
為避免防護罩損壞，請將它收納在機殼上的專用托架（11）裡（另請參考圖O2）。
- 將手搖桿(15)順時針轉到底，讓錯片(26)升至錯台上方可到達的最高位置。
- 沿順時針方向鬆開夾緊桿(36)，直到夾緊桿朝上。
- 將劈開楔從插銷(37)上拔出（夾緊桿(36)需稍微往外拉），然後將劈開楔(4)向下推到底。
-讓兩根插銷(37)卡入至劈開楔上的上方開孔中，然後將夾緊桿(36)重新拉緊。

夾具和夾緊桿(36)上的標記(35)必須如圖所示對齊。

操作機器

啟動（請參考圖G1）

• 按壓電源開關 (16) 兩側往上拉，即可讓機器運轉。

關閉（請參考圖G2）

• 將電源開關 (16) 往下按到底。

防止未經授權的操作（請參考圖G3）

為防止未經授權的操作，您可使用掛鎖將電源開關(16)上鎖。

• 請將帶有長鉤環的掛鎖穿過電源開關（16）上的孔，然後將其上鎖。

作業注意事項

一般性的锯切指示

進行任何錯切之前必須先確定錯片絕對不會碰觸擋塊或其它機件。
使用本電動工具進行挖槽或壓鉤時，請務必搭配適當的防護裝置（例如隧道式防護罩、防彈止回羽毛板）。
請勿使用本電動工具進行挖槽作業（即工件上的凹槽未延伸至邊緣）。

保護鋅片，以免受遭衝擊和碰撞。不可以側壓鋅片。

劈開楔必須與銅片呈同一直線，以防止工件卡死。
不可以加工已被拉扯移位的工件。為了能緊靠在平行擋塊上，工件至少必須具備一道筆直的邊緣。
推棒一律要存放在電動工具上。

操作者的位置（請參考圖H）

請勿站在錶片的延伸線上。隨時站在錶片旁有護欄的那一側。反彈會使加工件高速飛向站在錶片延伸線上的人員。

• 手掌、手指和手臂必須遠離轉動中的錯片。

請遵照以下各項指示：

• 使用雙手握好工件並將工件牢牢地壓在錫台上。

-錫切細長形工件及錫切垂直斜錫角時，請務必使用隨附的推棒(12)和輔助平行擋塊(43)。

最大工件尺寸

垂直斜锯角最大工件高度[mm]

0^70

45^ 50

锯切

锯切直線

• 將平行擋塊(5)調至所需的錯切寬度。
• 將工件放到錫台上、護罩(3)前方。

• 利用手搖桿(15)將錫片升高或降低，使錫片(26)的上方錫齒位於工件上方約3-6mm的位置。
  -啟動電動工具。

• 锯切工件時必須施力均勻。
  如果用力過猛，錫片的齒尖可能會過熱而造成工件受損。

• 關閉電動工具並等待錶片完全停止轉動。

锯切垂直斜锯角

• 將錸片調整所需的垂直斜錸角。
  锯片若往左傾，則平行擋塊(5)必須位於锯片的右邊。
• 相關工作步驟請遵循：(參見「鋅切直線」，頁113)

锯切水平斜锯角（請參考圖1）

• 請到角度擋塊 (2) 上，設定好所需的水平斜鋸角。
• 放上工件，請讓它貼靠角度擋塊 (2)。
• 利用手摇桿(15)將錸片升高或降低，使上方錸齒位於工件表面上方約 5mm 。
  -啟動電動工具。
  一隻手將工件抵住角度擋塊，另一隻手放在鎖定旋鈕(54)上將之沿著導槽(30)慢慢往前推。
• 關閉電動工具並等待錶片完全停止轉動。

檢查和調整基本設定

為確保精準锯切，頻繁使用之後必須檢查電動工具的基本設定，必要時須適度調整。
檢查時不但要具備足夠的經驗，而且得使用特殊工具。
博世客戶服務中心能夠既快速又可靠地執行這項工作。

調整垂直方向的 0^ / 45^ 基本斜錸角擋塊

• 把電動工具調整至工作位置。
• 調整錸片的 0^ 垂直斜錸角。
• 拆卸護罩(3)。

檢查（請參考圖J1）

• 拆卸錶台嵌件 (25) (參見「Tischeinsatz montieren (siehe Bild c)」, 頁 109)。
• 請將量角規設為 90^ ，然後將它放置到錶台 (23)上。

量角規的柄部必須全長與锯片（26）齊平。

調整（請參考圖J2）

• 鬚開螺栓 (58)。於是您就能移動 0^ 搔塊 (22)了。
• 風開制動桿 (20)。
• 將手轉輪 (14) 推向 0^ 擔塊，使量角規的柄部全長與錯片齊平。
  -讓手轉輪保持在這個位置上，然後將制動桿(20)重新旋緊。
• 將螺栓 (58) 重新旋緊。
• 重新安裝 (25) (參見「Tischeinsatz montieren (siehe Bild c)」, 頁 109)。

調整後，若角度指針（21）未與刻度尺（19）的 0^ 記號呈一直線，請用一般市售十字螺絲起子鬆開螺栓（59），將角度指針對準 0^ 記號。

114|繁體中文

請針對 45^ 垂直斜锯角，重複上述工作步驟（鬆開螺栓（60）；挪動 45^ 搔塊（18）。此時，不得重新調整角度指針（21）。

• 把電動工具調整至工作位置。
• 拆卸護罩(3)。

檢查

• 用鉛筆標出從錯台嵌件後面露出的第一顆左側錯齒。
• 請將量角規設為 90^ ，然後將它靠在導槽 (30) 邊緣上。
• 移動量角規的柄部，讓它觸及做上記號的那顆錫齒，然後記下錫片與導槽之間的間隔距離。
• 轉動錶片，使做上記號的那顆錶齒剛好露出在錶台嵌件前方。
• 沿著導槽移動量角規，讓它解及做上記號的那顆鋅齒。

-再度測量錸片與導槽之間的距離。

這兩個測量值必須相同。

調整

• 用隨附的內六角扳手 (10) 麻開锯台前方底下的內六角螺栓 (61) 以及锯台後方底下的內六角螺栓 (62)。
  -小心地移動錐片，使它與導槽（30）平行。
• 重新旋紧所有螺栓 (61) 和 (62)。

調整錶台的距離指示器（請參考圖L）

• 把平行擋塊放在錸片的右側。移動平行擋塊，使刻度指示器（56）裡的標線指在下方刻度尺的 29cm 位置上。若要固定位置，請將緊固握把（41）重新往下壓。
• 將緊固握把 (13) 往上完全提起，並將錶台加寬件 (6) 往外拉到底。

检查

距離指示器 (57) 在上方刻度尺 (1) 上所指著的讀數必須與下方刻度尺 (1) 上刻度指示器 (56) 載標線所指的數值相同。

調整

• 將錸台加寬件 (6) 往外拉到底。
• 用十字螺絲起子鬆開螺栓 (63)，然後將距離指示器 (57) 對準上方刻度尺 (1) 的 29 ~cm 記號。

將平行擋塊調整成平行（請參考圖M）

• 把電動工具調整至工作位置。
• 拆卸護罩 (3)。
• 風開平行擋塊的緊固握把 (41)，然後將它移至與鋅片接觸為止。

檢查

平行擋塊(5)必須全長接觸錐片。

調整

• 用隨附的內六角扳手(10)鬆開內六角螺栓(64)。
  小心地將平行擋塊（5）移動至全長接觸錫片為止。

-讓平行擋塊保持在這個位置上，然後將緊固握把(41)重新往下推。
- 將內六角螺栓 (64) 重新旋緊。

調整平行擋塊的夾力

頻繁使用之後，平行擋塊(5)的夾力可能變小。
- 請將校正螺栓 (24) 一直旋緊至平行擋塊能夠重新牢牢固定在錶台上為止。

調整平行擋塊的刻度指示器（請參考圖M）

• 把電動工具調整至工作位置。
  -拆卸護罩(3)。
• 從右側將平行擋塊(5)移至接觸錐片為止。

檢查

刻度指示器（56）的標線必須與刻度尺（1）的 0mm 記號呈一直線。

調整

• 請用十字螺絲起子鬆開螺栓 (65)，然後將標線對準 0 ~mm 記號。

調整錶台嵌件的水平位置（請參考圖N）

检查

锯台嵌件的前端（25）必须與锯台齊平或比它略低一些，而後端則必須與锯台齊平或比它略高一些。

調整

• 用環形扳手 (9) 的尖端將校正螺栓 (66) 調至正確水平位置。

收納與搬運

收納機件（請參考圖01-02）

本電動工具也具備機件收納功能，您可以將某些機件直接固定在電動工具上。

• 將輔助平行擋塊 (43) 從平行擋塊 (5) 上鬆開。
• 將所有零散的機件插入至機殼上各自的專屬收納位置（詳見下表）。

機件 收納位置

平行擋塊(5)翻轉180度，從下面掛在導引軌上，然後再將緊固握把（41）固定住

推棒(12)插進(67)庫

護罩(3)掛在托架(11)開口上，然後將夾緊桿(39)拉緊以便固定

内六角扳手 (10) 插進(68)庫

環形扳手(9)插進(69)庫

角度擋塊(2)插進(7)庫

輔助平行擋塊(43) 推入平行擋塊(5)上的後方凹槽，並用蝶形螺栓旋緊

搬運電動工具

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
搬運電動工具之前必須先執行以下步驟：
- 把電動工具調整至搬運位置(參見「搬運位置」，頁111)。

• 拆除所有無法被固定在電動工具上的配件。搬運時必須儘可能把不使用的錸片放置在密閉盒子中。
• 將錫台加寬件(6)往內推到底，並將緊固握把(13)往下壓進行固定。
• 請從提把 (29) 處抬高或搬運。
  搬動電動工具時只能使用搬運裝置。不可以利用防護裝置來搬運電動工具。

維修和服務

維修和清潔

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

清潔

每次工作結束後都要使用壓縮空氣或軟刷清除機器上的灰塵和鋅屑。

降低噪音的措施

製造商提供的方法：

-緩速起動
- 提供特別為了降低噪音而研發的錫片
操作者自己能做的措施：
- 將機器安裝在穩固的工作面上，可以降低震動
- 使用具備降低噪音功效的锯片
- 定期清潔銅片和電動工具

配件

產品機號
工作桌 GTA 560	0601 B22 700
工作桌 GTA 60 W	0601 B12 000
集塵袋	1600 A01 ZE5
適用於木材與木板、嵌板和木條的錫片
適用於 3 601 M44 0B0 :
Standard for Wood
216 x 2.0/1.4 x 25.4 mm, 24個錯齒	2608 841 163
適用於 3 601 M44 000、3 601 M44 0K0、3 601 M44 040 :
Standard for Wood
216 x 2.0/1.4 x 30 mm, 48個錯齒	2608 837 726
Expert for Wood
216 x 1.7/1.2 x 30 mm, 24個錯齒	2608 644 520
216 x 1.7/1.2 x 30 mm, 48個錯齒	2608 644 521

適用於鋁材的鋁片

產品機號
Expert for Aluminium 216 x 2.0/1.4 x 30 mm, 66個鋁齒	2608644544
適用於層壓板的鋁片
Expert for Laminated Panel 216 x 2.1/1.4 x 30 mm, 66個鋁齒	2608644552

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

台湾

台湾羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話：[phone]

傳真：[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/德國

以下更多客戶服務處地址：

隨貨附上的鋰離子充電電池受危險物品法的規範使用者無須另外使用保護包裝便可運送該充電電池。

但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。

確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。

廢棄物處理

必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。

不可以把電動工具和充電電池/拋棄式電池丟入一般家庭垃圾中！

116

充電電池/拋棄式電池：

離子：

請注意「搬運」段落中的指示（參見「搬運」，頁115）。

#

a

nnaaannnnnaanununrnnn

A

aunnnnnaananaan an uun nwnnsnau aayaa

Wwwnnnnnaaannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nwnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

"w"ww"wn"wnnnnunu wnnn uwnnnnunu wnn nwnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

aannnnnnae

nauuunnuuunnuuunnnn nannnnnnnnnnnnn
（26）（4）
-2nnn (2)

• 172
  -nyuan (34) nnuJauuunu (9) uunu (33) （a）

12），（9），（10），（31），（43）（44）
- nnnnnae nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee

nntnnnnnnnn (gnwnbnnb1-b2)

nuiu: nnuu u nnuu u uuuu u uuuu

-nyuun（15）nwnnnnaaannnlnnuu (26)nuucunnuovnuuau
- 1777777777 (36) 1777777777777777777777
-100uuuun (4) 1uunannunu (36) uunun
- 1uunnnnunnuuuuunlucununun
- 1aunnuuuvv (37) uunununununun unuununun (36) nunuuunununu uunununu (35) unununununuauunu (36) unun

的 的 的的 的 3× 50% 60-100%

的 12 的 30 - 60%

的 12 的 1× 5-30%

wnw wu 1x u0-5%

ProCORE18V...

LED

5×80-100%

的 12 的 4× 60-80%

3×40-60%

2x 20-40%

1×5-20%

wneww1x 0-5%

126

aannnnnnae

1 1

nnaevnuuunnu (nnwssnau h)

-（13）
一（6）
- nannnu (13) auuauuuaaunuuu uuuu

证明： . 组成一个三角形.

• nannnnaaennnnnnae annnnnne aannnnnnae

277777777775

• 172
• n
• nnnnnaaennnnaeannneaeaaee

unwn

GTA 560	0 601 B22 700
GTA 60 W	0 601 B12 000
	1 600 A01 ZE5

Jika membrulkan收到了的，他要将它传到他的母亲那里。

（3）aIJI Ug（39）gJJI g-

.4)

（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）(5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）（5）(5) （5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) (5) （204

sglgulaaob

aagwog aagao Juaol oJgSloic

（41） （4）

oJaw uagcJl aolll (56) jJ Jwai

gaiagiao jaoi oiao gsi lo sic. (1) aoljui lcl aowl ai

.(23)JwioIooLJawl(26)

Jsu Jai jai gai (6) juiol oclg jyj - Jols

piuiei (1)

Juaal 0xclg 1dol

Jusllgog

4 4

(3) d d dtdxd (25)

aUll UJac oai (15) u g wu 1

261011 6-3dluu uull aeg

jIiJI I oIe Jsu

jolalilg algl jll gab aiw jU Lai Iu w gai ngai luiu

（）gWJasJySLJSSaW 1 （JwIabeB JAsLgaiJgai

（4）d2j1glo（25）JLJdjda-

U (9) Sj j 38 o s i 00 -

Lgabwos 25)JL jdaow yglj u
Lgabwos 1y Joc Caw, wJy jjo jGs
.duJy juO cyu

-d1 gai 2

ogdsisgagglaagaaagsga:diS
diJgoldejSGLaGdclla (20 g) sU
JLg. (b2 gai dsiEg) sU
Joo UJn ju u Jg (jg)
(jai ju LlALu LjwJUe) SsJ (b1 gai dsiEg)

jI j3) 100 uSg g uS jU (39) - .uSb uJgmu (11) oJl qo

100 5gj (yL yj j) oJ d2k0

139) 1.

(4)ogjw juc a|j (40) laiJ 15u -

aLoo Ljy jyj yj (3) 1000g - jaoawdy Cwos (yLjg (yLj (j) ) oJ .jS (23) oJ

.1jw jyU (39) oJlSj p - la 1oU g wgssO Jgb u iuLy pJ
uuj tabo g Soo (3) bIaoo uSg j g SiJ U

JSSa dilsljI 0laawl J jJg aSJJgJ. gw jiaabo bcloo s

g w L sL gai dil slj baiu g j 1i si oia i j j 1s gai a

a gw egj) sjlgo slaiml jkbs aai e(jgaa

5ylaagloaogbyuasly .j uoi jdoe cwlj

(5) 1jgo slaiol jSb4 (41) oJl Sj pml - 1o slj (42) Jsw V slaimj agsi .is jI j

Jlwl Ugio

jgl jj jj jd sij j u
u 1 d s uis uus uo o laow
:si o w uw jok gbu j aio

-ωωωωjoldu

a+100）4（

-（）g|（laimj）

（5jgo（5u9）5(

SsJgQsJg

"Ussu sJgO sJg

（Lswg0jgo2.1g2.JuJ

100

1901

gjLgWgSgiJ (9)

121 aabg jmu

25( L

guiu1di gj jjjj:diSj

. uis jus laiai 1j iai! uljagd s, jy jyl jls dolsl j

d g s. jss Jjss Js paoi Jolk jbi jj jg y slac bbl j sl j oobg y s

jIJI LgJ JgWgJg

g sii g j g siiu uai g uic uj y

.iiuui 0 uulb uui Ue

g o w juog uws d yu cdoa

g sJSLac 1y guiuai i iui juiu

.duu gag oIg

Ugoo joglc ju jjgo [Lw]jJ :LwJ

gjglwg

gulu

SjJaj

g 10iwi jI I Ls iaiu blaI y - .siS |JLwj | aLo g aaleio Ua

abg g jy oikwjI IJ Lg dy daw - .si | 1 JwJ lao g daio

（oJd）gac LwLglaqglj aai （Bgaj 1sEg）

0g 1j G Go j s gac wj dgl j pui 45 li 0
(20) oii Jg jn - ju cwl sl a

0sui jol jol s jw ju oj g j s a
1u jai d s jg j Gla y d jla 59j y oJ d
.3JU 30
L uoi j slaoi J (14) wS S
1o gla L wj uglj (21) glj k la
. 1uW
pog j uqg j U J L W
.6kow oJg J (20) ss

JwUg g oJ aW slqil ju Jw EJ sgl, cgioo slgo jo w diaw js da

.iiSiu jw wui jso oJ sldo ddi

dsduu dga jdojpo k 4
（）oJdU （S）wU
ogS(Sg)U L (OJ dU (SG) U
！duu du

49) 51) 50

psoo cclw slmo aoe cgs jI Jg0 ojo

(4) a b c d e f g j (25) k l m n o p q r s t u v w x y z

.4s i o jlgj (3) koo

Lkss JjS jjb

jI) jIJI IJI LgS gJgplai JI g 4 g (Og g JJI IJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJ

uui jglgoj (sjlgo (slai) uSbsa Sos

（2）dai（gjIgaiJwlaagj- .s
（2）dai（gjIjLdsa
（2）dai（gjIjOJ（15）pmlu
（2）5sga（lalssiJy
（2）JgJLdabaw

g juag dai a bdu cws lyjls daa 54uuu u 15g jdycuw s lydlai auiy gla y (30) laimj ljuw juaaui dai dsuiay jiuog g uigoljglj - .gaw qgoo Jols jglb oJ

aU Uauu JJus g uui

jI jy yq d slppln jy JIy gl g uclabu, yj y Jaas Sg pui gji g g gao JJis L qy .Ji jy oog jIg a yd g bio n jy Bosch wg j I yu oag g jao oos Bosch
