คู่มือผู้ใช้ GTS 18V216 Professional BOSCH

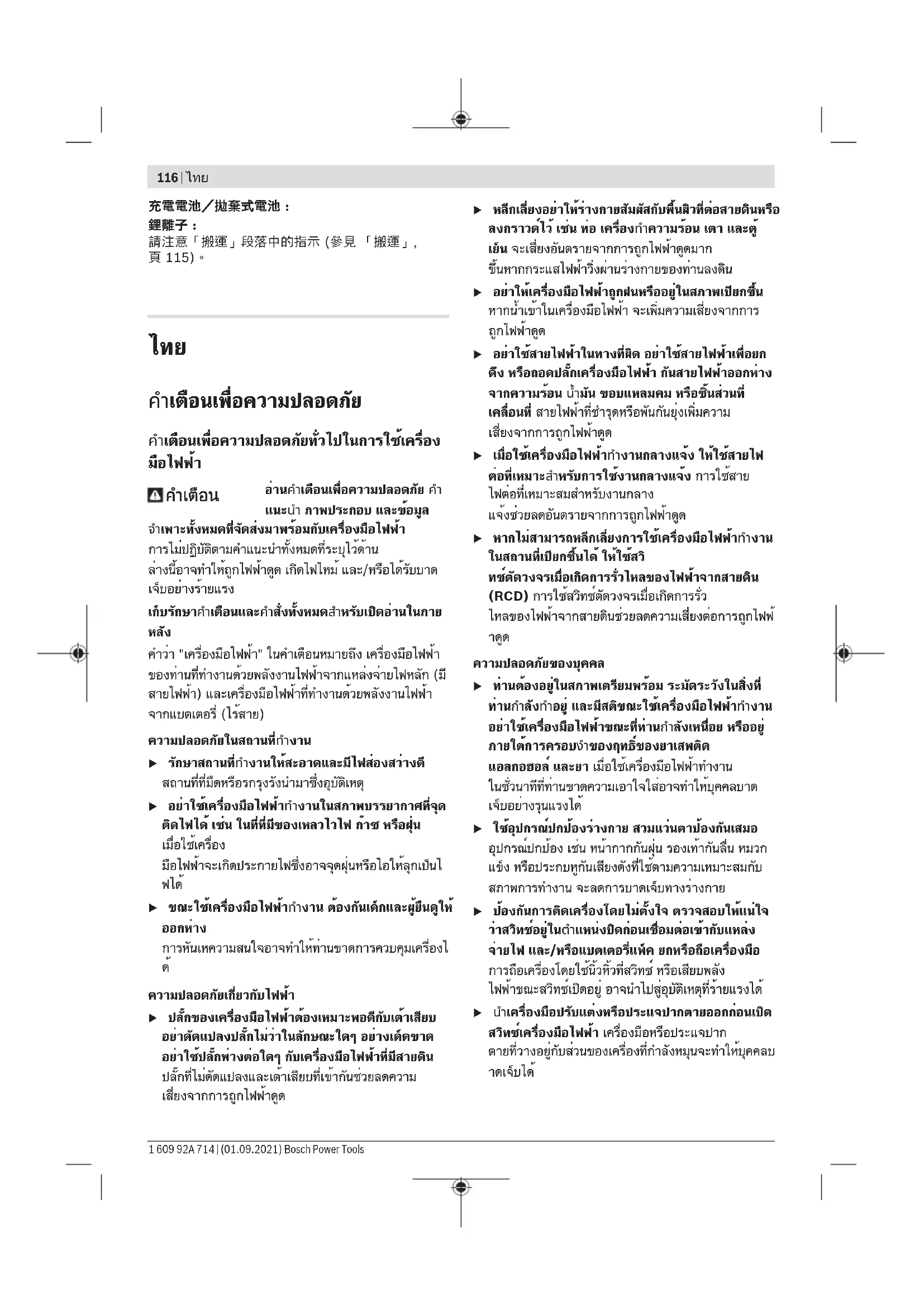

คำเตือนเพื่อความปลอดภัย คำเตือนเพื่อความปลอดภัยทั่วไปในการใช้เครื่อง

อ่านคำเตือนเพื่อความปลอดภัย คำ แนะนำ ภาพประกอบ และข้อมูล จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคําแนะนําทั้งหมดที่ระบุไว้ด้าน ล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาด เจ็บอย่างร้ายแรง เก็บรักษาคำเตือนและคำสั่งทั้งหมดสำหรับเปิดอ่านในภาย

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้า ของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มี สายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้า จากแบตเตอรี่ (ไร้สาย) ความปลอดภัยในสถานที่ทำงาน u รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มืดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ u อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุด ติดไฟได้ เช่น ในที่ที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่อง มือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอให้ลุกเป็นไ

u ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้

การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องไ

ความปลอดภัยเกี่ยวกับไฟฟ้า u ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความ เสี่ยงจากการถูกไฟฟ้าดูด u หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือ ลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้ เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมาก ขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน u อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการ ถูกไฟฟ้าดูด u อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่าง จากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่ เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความ เสี่ยงจากการถูกไฟฟ้าดูด u เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟ ต่อที่เหมาะสำหรับการใช้งานกลางแจ้ง การใช้สาย ไฟต่อที่เหมาะสมสำหรับงานกลาง แจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด u หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงาน ในสถานที่เปียกชื้นได้ ให้ใช้สวิ ทช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิทช์ตัดวงจรเมื่อเกิดการรั่ว ไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้

ความปลอดภัยของบุคคล u ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่วนาทีที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาด เจ็บอย่างรุนแรงได้ u ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวก แข็ง หรือประกบหูกันเสียงดังที่ใช้ตามความเหมาะสมกับ สภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย u ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจ ว่าสวิทช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่ง จ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วหิ้วที่สวิทช์ หรือเสียบพลัง ไฟฟ้าขณะสวิทช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้ u นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิด สวิทช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปาก ตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบ

1 609 92A 714 | (01.09.2021) Bosch Power Toolsไทย | 117 u อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้ สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่อง มือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า u แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือสวม เครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากชิ้นส่วนที่ เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผม ยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่ u หากเครื่องมือไฟฟ้ามีข้อเชื่อมต่อกับเครื่องดูดฝุ่นหรือ เครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและ ใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูด ฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ u เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ ความคุ้นเคยทำให้ท่านเกิดความชะล่าใจและละเลยกฎ เกณฑ์ด้านความปลอดภัยในการใช้งานเครื่อง การ ทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาด เจ็บอย่างร้ายแรงภายในเสี้ยววินาที การใช้และการดูแลรักษาเครื่องมือไฟฟ้า u อย่างฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูก ต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูก ต้องจะทำงานได้ดี กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ u อย่าใช้เครื่องมือไฟฟ้าถ้าสวิทช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิ ทช์ได้ เป็นเครื่อง มือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม u ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บ เครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/ หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหาก

มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความ เสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ u เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่ เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับ เครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ ใช้ที่ไม่ได้รับการฝึกฝน u บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจ สอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือ ไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่ อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุด ต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่

u รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า u ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปก รณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึง เงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่อง มือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การ ใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้ u ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจาก คราบน้ำมันและจาระบี ด้ามจับและพื้นผิว จับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด การใช้และการดูแลรักษาเครื่องที่ใช้แบตเตอรี่ u ชาร์จไฟใหม่ด้วยเครื่องชาร์จที่บริษัทผู้ผลิตระบุไว้

เครื่องชาร์จที่เหมาะสำหรับชาร์จแบตเตอรี่แพ็คประเภทหนึ่ ง หากนำไปชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟ

u ใช้เครื่องมือไฟฟ้าเฉพาะกับแบตเตอรี่แพ็คที่กำหนดไว้ เท่านั้น การใช้แบตเตอรี่แพ็คประเภทอื่นเสี่ยงต่อการเกิดไฟ ไหม้หรือบาดเจ็บ u เมื่อไม่ใช้งานแบตเตอรี่แพ็ค ให้เก็บไว้ห่างวัตถุที่เป็น โลหะอื่นๆ เช่น คลิปหนีบกระดาษ เหรียญ กุญแจ ตะปู สกรู หรือวัตถุที่เป็นโลหะขนาดเล็กอื่นๆ ที่สามารถเชื่อม ต่อขั้วหนึ่งไปยังอีกขั้วหนึ่งได้ การลัดวงจรของขั้วแบตเตอรี่อาจทำให้เกิดการไหม้หรือไฟ

u หากใช้แบตเตอรี่อย่างอาจมีของเหลวไหลออกมาจาก แบตเตอรี่ได้ ให้หลีกเลี่ยงการสัมผัส หากสัมผัสโดย บังเอิญ ให้ใช้น้ำล้าง หากของเหลวเข้าตา ให้ขอความ ช่วยเหลือจากแพทย์ด้วย ของเหลวที่ไหลออกมาจากแบตเตอรี่อาจทำให้เกิดอาการ คันหรือแสบผิวหนังได้ u อย่าใช้แบตเตอรี่แพ็คหรือเครื่องมือที่ชำรุดหรือ

แบตเตอรี่ที่ชำรุดหรือดัดแปลงอาจแสดงอาการที่ไม่สามาร ถคาดเดาได้ ส่งผลให้เกิดไฟไหม้ ระเบิด หรือความ เสี่ยงต่อการได้รับบาดเจ็บ u อย่าให้แบตเตอรี่แพ็คหรือเครื่องมือสัมผัสไฟหรือ อุณหภูมิที่สูงเกินไป หากสัมผัสไฟหรืออุณหภูมิที่สูงกว่า 130 °C อาจทำให้เกิดการระเบิดได้ u ปฏิบัติตามคำแนะนำเกี่ยวกับการชาร์จทั้งหมด และต้อง ไม่ชาร์จแบตเตอรี่แพ็คหรือเครื่องมือ นอกช่วงอุณหภูมิที่กำหนดในคำแนะนำ การ ชาร์จแบตเตอรี่อย่างไม่ถูกวิธีหรือนอกช่วงอุณหภูมิที่กำหน Bosch Power Tools 1 609 92A 714 | (01.09.2021)118 | ไทย ด อาจทำให้แบตเตอรี่เสียหายและเพิ่มความเสี่ยงต่อการ

u ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่าง ซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือน กันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่อง มือไฟฟ้าอยู่ในสภาพที่ปลอดภัย u อย่าบำรุงรักษาแบตเตอรี่แพ็คที่ชำรุดอย่างเด็ดขาด ต้องส่งให้บริษัทผู้ผลิตหรือศูนย์บริการที่ได้ รับอนุญาตทำการบำรุงรักษาแบตเตอรี่แพ็คเท่านั้น คำเตือนเพื่อความปลอดภัยสำหรับเลื่อยตั้งโต๊ะ คำเตือนเกี่ยวกับการป้องกัน u กระบังป้องกันต้องล็อคเข้าที่ กระบังป้องกันต้องอยู่ใน สภาพใช้งานได้และติดตั้งอย่างถูกต้อง ต้องซ่อมแซม หรือเปลี่ยนกระบังป้องกันที่หลุดหลวม ชำรุด หรือทำงาน

u ใช้กระบังป้องกันใบเลื่อยและลิ่มแยกทุกครั้งที่ทำการ ตัดผ่านชิ้นงานทั้งชิ้น สำหรับการตัดผ่านชิ้นงานทั้งชิ้นที่ ใบเลื่อยตัดผ่านความหนาของชิ้นงานทั้งหมด กระบัง ป้องกันและอุปกรณ์ความปลอดภัยอื่นๆ จะช่วยลดความ เสี่ยงต่อการบาดเจ็บ u ติดตั้งระบบการป้องกันกลับเข้าที่ทันทีหลังเสร็จสิ้นการ ทำงาน (เช่น การบาก) ซึ่งจำเป็นต้องถอดกระบัง ป้องกัน และ/หรือลิ่มแยกออก กระบังป้องกันและลิ่มแยก ช่วยลดความเสี่ยงต่อการบาดเจ็บ u ตรวจสอบให้แน่ใจว่าใบเลื่อยจะไม่สัมผัสกระบังป้องกัน ลิ่มแยก หรือชิ้นงานก่อนเปิดสวิทช์ หากใบเลื่อยสัมผัสสิ่ง เหล่านี้โดยไม่ตั้งใจ อาจทำให้เกิดสภาพที่เป็นอันตรายได้ u ปรับตั้งลิ่มแยกตามที่อธิบายไว้ในคู่มือการใช้งานนี้ การ เว้นระยะห่าง ตำแหน่ง และการวางแนวที่ไม่ถูกต้องอาจ ทำให้ลิ่มแยกไม่สามารถลดโอกาสที่จะเกิดการตีกลับ u เพื่อให้ลิ่มแยกทำงาน ลิ่มแยกต้องขบเข้าในชิ้นงาน ลิ่ม แยกจะทำงานไม่ได้ผลเมื่อตัดชิ้นงานที่มีขนาดสั้นเกินกว่าที่ จะขบเข้ากับลิ่มแยก ภายใต้เงื่อนไขเหล่านี้ลิ่มแยกจะไม่ สามารถป้องกันการเกิดการตีกลับ u ใช้ใบเลื่อยที่เหมาะสมสำหรับลิ่มแยก เพื่อให้ลิ่มแยก ทำงานได้อย่างถูกต้อง เส้นผ่าศูนย์กลางของใบเลื่อยต้อง เข้ากันกับลิ่มแยกที่เหมาะสม และตัวใบเลื่อยต้องบางกว่า ความหนาของลิ่มแยก และความกว้างการตัดของใบเลื่อย ต้องมากกว่าความหนาของลิ่มแยก คำเตือนเกี่ยวกับขั้นตอนการตัด u อันตราย: อย่าให้นิ้วหรือมือของท่านเข้าใกล้หรือ อยู่ในแนวเดียวกันกับใบเลื่อยอย่างเด็ดขาด ในชั่วนาทีที่ขาดความเอาใจใส่หรือการลื่นไถลอาจฉุดมือ ของท่านเข้าหาใบเลื่อย และอาจทำให้ได้รับบาดเจ็บ

u ป้อนชิ้นงานเข้าหาใบเลื่อยตรงข้ามกับทิศทางการหมุน เท่านั้น การป้อนชิ้นงานไปในทิศทางเดียวกับที่ใบเลื่อยหมุน เหนือโต๊ะอาจส่งผลให้ชิ้นงานและมือของท่านถูกฉุดเข้าไป

u อย่าใช้เกจวัดมุมในแนวระนาบ (mitre gauge) เพื่อ ป้อนชิ้นงานเมื่อตัดซอย (ripping) อย่างเด็ดขาด และ อย่าใช้รั้วซอย (rip fence) เป็นตัวหยุดความยาวเมื่อ ตัดขวางเสี้ยน (cross cutting) ด้วยเกจวัดมุมในแนว ระนาบ การใช้รั้วซอยและเกจวัดมุมในแนวระนาบในเวลา เดียวกันเพื่อเคลื่อนนำชิ้นงานจะเพิ่มโอกาสให้ใบเลื่อย ติดขัดและเกิดการตีกลับ u เมื่อตัดซอย ให้ใช้แรงป้อนชิ้นงานระหว่างรั้วกับใบ เลื่อยเสมอ ใช้ไม้ดันเมื่อระยะห่างระหว่างรั้วและใบ เลื่อยน้อยกว่า 150 มม. และใช้บล็อกดันเมื่อระยะห่างนี้ น้อยกว่า 50 มม. อุปกรณ์ “ช่วยทำงาน” จะทำให้มือของ ท่านอยู่ห่างจากใบเลื่อยในระยะปลอดภัย u ใช้เฉพาะไม้ดันจากบริษัทผู้ผลิตหรือที่สร้างขึ้นตามคำ แนะนำเท่านั้น ไม้ดันนี้ช่วยให้มืออยู่ห่างจากใบเลื่อยอย่าง

u อย่าใช้ไม้ดันที่ชำรุดหรือถูกตัดอย่างเด็ดขาด ไม้ดันที่ ชำรุดอาจแตกหักและทำให้มือของท่านลื่นไถลเข้าไปในใบ

u อย่าใช้ “มือเปล่า” ทำงานใดๆ ให้ใช้รั้วซอยหรือเกจวัด มุมในแนวระนาบเพื่อจัดตำแหน่งและเคลื่อนนำชิ้นงาน เสมอ “มือเปล่า” หมายถึงการใช้มือของท่านเพื่อหนุนหรือ เคลื่อนนำชิ้นงานแทนรั้วซอยหรือเกจวัดมุมในแนวระนาบ การเลื่อยด้วยมือเปล่าจะทำให้ไม่ตรงแนว ติดขัด และเกิด

u อย่าเอื้อมมือไปรอบๆ หรือเหนือใบเลื่อยที่กำลังหมุน อย่างเด็ดขาด การเข้าถึงชิ้นงานอาจทำให้สัมผัสใบเลื่อย ที่กำลังเคลื่อนที่โดยไม่ตั้งใจ u สำหรับชิ้นงานที่ยาวและ/หรือกว้าง ให้หนุนเสริมชิ้น งานตรงด้านหลังและ/หรือด้านข้างของโต๊ะเลื่อยเพื่อ ให้ชิ้นงานได้ระดับ ชิ้นงานที่ยาวและ/หรือกว้างมักจะ หมุนบนขอบโต๊ะ ทำให้สูญเสียการควบคุม ใบเลื่อยติดขัด และเกิดการตีกลับ u ป้อนชิ้นงานด้วยความเร็วสม่ำเสมอ อย่าโค้งงอหรือบิด ชิ้นงาน หากเกิดการติดขัด ให้ปิดสวิทช์เครื่องทันที ถอดปลั๊กไฟฟ้า จากนั้นจึงแก้ไขปัญหาการติดขัด หาก ชิ้นงานทำให้ใบเลื่อยติดขัด อาจเกิดการตีกลับหรือมอเตอร์ หยุดกลางคัน 1 609 92A 714 | (01.09.2021) Bosch Power Toolsไทย | 119 u อย่าโยกย้ายชิ้นวัสดุที่ตัดออกในขณะที่เครื่องเลื่อยกำลัง ทำงาน วัสดุอาจติดอยู่ระหว่างรั้วหรือภายในกระบัง ป้องกันใบเลื่อย และใบเลื่อยอาจฉุดนิ้วของท่านเข้าในใบ เลื่อย ปิดสวิทช์เครื่องเลื่อยและรอให้ใบเลื่อยหยุดนิ่งก่อน นำวัสดุออกมา u ใช้รั้วเสริมวางชิดด้านบนโต๊ะเมื่อตัดซอยชิ้นงานที่มี ความหนาน้อยกว่า 2 มม. ชิ้นงานบางๆ อาจแทรกติดอยู่ ใต้รั้วตัดซอยและทำให้เกิดการตีกลับ การตีกลับและคำเตือนเกี่ยวข้อง การตีกลับคือแรงสะท้อนกะทันหันของชิ้นงานเนื่องจากใบ เลื่อยถูกบีบอัด ติดขัด หรือเส้นตัดในชิ้นงานไม่ตรงแนว เดียวกันกับใบเลื่อย หรือเมื่อส่วนหนึ่งของชิ้นงานติดแน่นอยู่ ระหว่างใบเลื่อยและรั้วตัดซอย หรือวัตถุคงที่อื่นๆ บ่อยที่สุดในระหว่างการตีกลับคือชิ้นงานจะถูกยกขึ้นจากโต๊ะ โดยส่วนท้ายของใบเลื่อย และถูกดันไปยังผู้ใช้เครื่อง การตีกลับเป็นผลจากการใช้เครื่องเลื่อยผิดวัตถุประสงค์ และ/หรือมีสภาพหรือขั้นตอนการทำงานที่ไม่ถูกต้อง และ สามารถหลีกเลี่ยงได้โดยเตรียมตัวป้องกันไว้ก่อนอย่างถูกต้อง ดังต่อไปนี้ u อย่ายืนในแนวเดียวกันกับใบเลื่อยโดยตรงอย่างเด็ด ขาด ให้วางตำแหน่งของลำตัวของท่านไว้ด้านเดียวกัน กับใบเลื่อยและรั้วเสมอ การตีกลับอาจดันชิ้นงานอย่าง รวดเร็วไปยังทุกๆ คนที่ยืนอยู่ตรงหน้าและอยู่ในแนว เดียวกันกับใบเลื่อย u อย่าเอื้อมมือไปรอบๆ หรือเข้าด้านหลังของใบเลื่อยเพื่อ ดึงหรือหนุนชิ้นงานอย่างเด็ดขาด การสัมผัสใบเลื่อยโดย ไม่ตั้งใจอาจเกิดขึ้นได้ หรือการตีกลับอาจฉุดนิ้วของท่าน เข้าในใบเลื่อย u อย่าจับและกดชิ้นงานที่ถูกตัดออกเข้าหาใบเลื่อยที่กำลัง หมุนอย่างเด็ดขาด การกดชิ้นงานที่ถูกตัดออกเข้าหาใบ เลื่อยจะทำให้เกิดการติดขัดและการตีกลับ u จัดแนวรั้วให้ขนานกับใบเลื่อย รั้วที่ไม่ตรงแนวจะบีบอัด ชิ้นงานเข้ากับใบเลื่อยและทำให้เกิดการตีกลับ u ใช้หวีดันชิ้นงาน (featherboard) เพื่อนำชิ้นงาน เข้าหาโต๊ะและรั้วเมื่อไม่ตัดผ่านชิ้นงานทั้งชิ้น เช่น การ ตัดบาก หวีดันชิ้นงานช่วยควบคุมชิ้นส่วนในกรณีที่เกิดการ

u หนุนแผ่นกระดานที่มีขนาดใหญ่เพื่อลดความเสี่ยงที่ใบ เลื่อยจะถูกบีบอัดและตีกลับ แผ่นชิ้นงานที่มีขนาดใหญ่มัก จะห้อยหย่อนตามความถ่วงน้ำหนักของตัวแผ่นเอง ต้อง วางตัวหนุนไว้ใต้ทุกส่วนของแผ่นกระดานที่ยื่นออกมาจาก

u ใช้ความระมัดระวังเป็นพิเศษเมื่อตัดชิ้นงานที่บิดงอ เป็นตะปุ่มตะป่ำ โก่งผิดรูป หรือไม่มีขอบตรงที่จะนำชิ้น งานไปตามเกจวัดมุมในแนวระนาบหรือตามแนวรั้วได้ ชิ้นส่วนที่ผิดรูป เป็นตะปุ่มตะป่ำ หรือบิดงอจะคลอนแคลน และทำให้รอยตัดไม่ตรงแนวกับใบเลื่อย ติดขัด และเกิด

u อย่าตัดชิ้นงานมากกว่าหนึ่งชิ้นโดยเรียงซ้อนกันในแนว ตั้งหรือแนวนอนอย่างเด็ดขาด ใบเลื่อยอาจยกชิ้นงาน หนึ่งชิ้นหรือมากกว่าขึ้นมา และทำให้เกิดการตีกลับ u เมื่อสตาร์ทเครื่องเลื่อยอีกครั้งโดยมีใบเลื่อยอยู่ในชิ้น งาน ให้วางใบเลื่อยไว้ตรงกลางในร่องตัดในลักษณะที่ ฟันเลื่อยไม่ขบเข้าในวัสดุ หากใบเลื่อยติดขัด ใบเลื่อยอาจ ยกชิ้นงานขึ้น และทำให้เกิดการตีกลับเมื่อเครื่องเลื่อย สตาร์ทอีกครั้ง u รักษาใบเลื่อยให้สะอาด คม และมีการปรับตั้งอย่าง เพียงพอ อย่าใช้ใบเลื่อยที่โก่งผิดรูป หรือใบเลื่อยที่ฟัน แตกหรือหักอย่างเด็ดขาด ใบเลื่อยที่คมและได้รับการ ปรับตั้งอย่างถูกต้องช่วยลดการติดขัด การสะดุดดับ และ

คำเตือนเกี่ยวกับขั้นตอนการทำงานของเลื่อยตั้งโต๊ะ u ปิดสวิทช์เลื่อยตั้งโต๊ะและถอดแบตเตอรี่แพ็คออกเมื่อนำ แผ่นปิดช่องใบเลื่อยออก เปลี่ยนใบเลื่อย หรือทำการ ปรับลิ่มแยกหรือกระบังป้องกันใบเลื่อย และเมื่อปล่อย เครื่องทิ้งไว้โดยไม่ดูแล มาตรการป้องกันล่วงหน้าจะ หลีกเลี่ยงอุบัติเหตุ u อย่าปล่อยเลื่อยตั้งโต๊ะทำงานโดยไม่ดูแลอย่างเด็ดขาด ให้ปิดสวิทช์เครื่อง และอย่าเดินออกจากเครื่องจนกว่า เครื่องจะหยุดนิ่งอยู่กับที่ เครื่องเลื่อยที่ทำงานโดยไม่ดูแล คืออันตรายที่ไม่สามารถควบคุมได้ u วางเลื่อยตั้งโต๊ะในบริเวณที่มีแสงไฟสว่างและพื้นที่ราบ เรียบที่ท่านสามารถยืนอย่างมั่นคงและสมดุล ควรติดตั้ง เครื่องในพื้นที่ที่มีช่องว่างเพียงพอที่จะจัดการกับขนาด ของชิ้นงานของท่านได้อย่างง่ายดาย บริเวณที่คับแคบ และมืด และพื้นที่ลื่นและขรุขระนำมาซึ่งอุบัติเหตุ u ทำความสะอาดและเอาขี้เลื่อยออกจากใต้โต๊ะเลื่อย และ/หรืออุปกรณ์เก็บฝุ่นบ่อยๆ ขี้เลื่อยที่สะสมสามารถ ติดไฟได้และอาจลุกไหม้เองได้ u ต้องยึดเลื่อยตั้งโต๊ะไว้อย่างแน่นหนา เลื่อยตั้งโต๊ะที่ไม่ได้ ยึดไว้อย่างถูกต้องอาจเลื่อนหรือพลิกคว่ำ u เอาเครื่องมือ เศษไม้ ฯลฯ ออกจากโต๊ะก่อนเปิดสวิทช์ เลื่อยตั้งโต๊ะ สิ่งที่ทำให้เสียสมาธิหรือการติดขัดที่อาจเกิด ขึ้นอาจเป็นอันตราย u ใช้ใบเลื่อยที่มีขนาดและรูปทรงรูยึดที่ถูกต้องเสมอ (สี่เหลี่ยมขนมเปียกปูนหรือกลม) ใบเลื่อยที่ไม่เข้าชุดกับ อุปกรณ์ติดตั้งของเครื่องเลื่อยจะวิ่งไม่อยู่กึ่งกลางและ ทำให้สูญเสียการควบคุม Bosch Power Tools 1 609 92A 714 | (01.09.2021)120 | ไทย u อย่าใช้อุปกรณ์ติดตั้งใบเลื่อยที่ชำรุดหรือไม่ถูกต้อง เช่น หน้าแปลน ใบเลื่อย แหวนรอง โบลท์ หรือน๊อตอย่าง เด็ดขาด อุปกรณ์ติดตั้งเหล่านี้ถูกออกแบบเป็นพิเศษ สำหรับเครื่องเลื่อยของท่าน เพื่อทำงานให้ได้ประสิทธิภาพ สูงสุดและเพื่อความปลอดภัยในการทำงาน u อย่ายืนบนเลื่อยตั้งโต๊ะอย่างเด็ดขาด อย่าใช้เลื่อยตั้ง โต๊ะเป็นเก้าอี้บันได หากเครื่องล้มคว่ำหรือหากสัมผัส เครื่องมือตัดโดยไม่ตั้งใจ อาจทำให้ได้รับบาดเจ็บสาหัสได้ u ตรวจสอบให้แน่ใจว่าได้ติดตั้งใบเลื่อยโดยให้หมุนไปใน ทิศทางที่ถูกต้อง อย่าใช้ล้อเจียระไน แปรงลวด หรือล้อ ขัดบนเลื่อยตั้งโต๊ะ การติดตั้งใบเลื่อยอย่างไม่ถูกต้องหรือ การใช้อุปกรณ์ประกอบที่ไม่ได้แนะนำ อาจทำให้ได้รับบาด เจ็บสาหัสได้ คำแนะนำเพื่อความปลอดภัยเพิ่มเติม u สวมถุงมือป้องกันอันตรายเมื่อติดตั้งใบเลื่อย อันตราย จากการบาดเจ็บ u อย่าใช้ใบเลื่อยที่ทำจากเหล็กกล้ารอบสูง (High Speed Steel, HSS) ใบเลื่อยนี้แตกง่าย u ใช้เฉพาะใบเลื่อยที่ตรงตามข้อกำหนดที่ระบุไว้ในคู่มือ การใช้งานนี้และบนเครื่องมือไฟฟ้า และได้ผ่านการ ทดสอบตามมาตรฐาน EN 847-1 และทำเครื่องหมาย ไว้เท่านั้น u อย่าใช้เครื่องมือไฟฟ้าโดยไม่ใส่แผ่นแทรกโต๊ะ เปลี่ยน แผ่นแทรกโต๊ะที่ชำรุด หากไม่ใช้แผ่นแทรกโต๊ะที่มีสภาพ สมบูรณ์แบบ ท่านอาจได้รับบาดเจ็บจากใบเลื่อย u รักษาสถานที่ทำงานให้สะอาด การผสมผสานของวัสดุ เป็นอันตรายอย่างยิ่งฝุ่นละอองโลหะอาจเผาไหม้หรือ

u เลือกใบเลื่อยที่เหมาะสมสำหรับวัสดุที่ท่านต้องการตัด u ใช้เฉพาะใบเลื่อยที่บริษัทผู้ผลิตเครื่องมือแนะนำให้ใช้ และต้องเป็นใบ เลื่อยที่เหมาะสำหรับเลื่อยวัสดุที่ต้องการตัด u นำชิ้นงานเข้าหาใบเลื่อยที่กำลังวิ่งอยู่เท่านั้น มิ ฉะนั้นจะเกิดอันตรายจากการตีกลับเมื่อใบ เลื่อยเกิดติดขัดอยู่ในชิ้นงาน u เมื่อแบตเตอรี่ชำรุดและนำไปใช้งานอย่างไม่ถูกต้อง อาจมีไอระเหยออกมาได้ แบตเตอรี่อาจเผาไหม้หรือ ระเบิดได้ให้สูดอากาศบริสุทธิ์และไปพบแพทย์ในกรณีเจ็บ ปวด ไอระเหยอาจทำให้ระบบหายใจระคายเคือง u อย่าเปิดแบตเตอรี่ อันตรายจากการลัดวงจร u วัตถุที่แหลมคม ต. ย. เช่น ตะปูหรือไขควง หรือแรง กระทำภายนอก อาจทำให้แบตเตอรี่เสียหายได้ สิ่งเหล่า นี้อาจทำให้เกิดการลัดวงจรภายในและแบตเตอรี่ไหม้ มี ควัน ระเบิด หรือร้อนเกินไป u ใช้แบตเตอรี่แพ็คเฉพาะในผลิตภัณฑ์ของผู้ผลิตเท่านั้น ในลักษณะนี้ แบตเตอรี่แพ็คจะได้รับการปกป้องจากการใช้ งานเกินกำลังซึ่งเป็นอันตราย ปกป้องแบตเตอรี่จากความร้อน รวมทั้ง ต. ย. เช่น จากการถูกแสงแดดส่องต่อเนื่อง จากไฟ สิ่งสกปรก น้ำ และความชื้น อันตรายจากการ ระเบิดและการลัดวงจร

สัญลักษณ์ต่อไปนี้มีความสำคัญต่อการใช้เครื่องมือไฟฟ้าของ ท่าน กรุณาจดจำสัญลักษณ์และความหมาย การ แปลความสัญลักษณ์ได้ถูกต้องจะช่วยให้ท่านใช้เครื่อง มือไฟฟ้าได้ดีและปลอดภัยกว่า สัญลักษณ์และความหมายของสัญลักษณ์ เอามือออกห่างจากบริเวณตัด ขณะเครื่องกำลังวิ่ง อันตรายจากการบาด เจ็บเมื่อไปสัมผัสกับใบเลื่อย สวมหน้ากากป้องกันฝุ่น สวมอุปกรณ์ป้องกันเสียง การ รับฟังเสียงดังอาจทำให้สูญเสียการ

สวมแว่นตาป้องกันอันตราย 3 601 M44 000 3 601 M44 0K0 3601M44040 3601M440B0 Ø 25,4 mmØ 216 mm สังเกตขนาดของใบเลื่อย เส้นผ่าศูนย์กลางรูต้องเข้ากับแกน เครื่องมือโดยไม่มีช่องหลวม หาก จำเป็นต้องใช้ตัวลดขนาด ให้ตรวจ สอบให้แน่ใจว่าขนาดของตัวลดนั้น ตรงกับความหนาใบ และเส้นผ่า ศูนย์กลางรูของใบเลื่อย รวมทั้งเส้น ผ่าศูนย์กลางของแกนเครื่องมือ หากเป็นไปได้ให้ใช้ตัวลดขนาดที่จัด ส่งมาพร้อมกับใบเลื่อย เส้นผ่าศูนย์กลางใบเลื่อยต้อง สอดคล้องกับข้อมูลบนสัญลักษณ์ 1 609 92A 714 | (01.09.2021) Bosch Power Toolsไทย | 121 สัญลักษณ์และความหมายของสัญลักษณ์ 3 601 M44 000 3 601 M44 0K0 3601M44040

a ใบเลื่อยจะต้องมีขนาดเส้นผ่า ศูนย์กลางไม่เกิน 216มม. b เมื่อเปลี่ยนใบเลื่อย ต้องตรวจ สอบให้แน่ใจว่ามีความกว้างการตัด ไม่น้อยกว่า 1.7 และความหนาของ ใบเลื่อยไม่เกิน 1.5 มม. มิฉะนั้น อาจมีความเสี่ยงที่ลิ่มแยกจะติดขัด อยู่ในชิ้นงาน c ความหนาของลิ่มแยกคือ 1.6

d ทิศทางการตัดของฟัน (ทิศทาง ของลูกศรบนใบเลื่อย) ต้องตรงกับ ทิศทางของลูกศรบนลิ่มแยก 3601M440B0

a ใบเลื่อยจะต้องมีขนาดเส้นผ่า ศูนย์กลางไม่เกิน 216มม. b เมื่อเปลี่ยนใบเลื่อย ต้องตรวจ สอบให้แน่ใจว่ามีความกว้างการตัด ไม่น้อยกว่า 2.3 และความหนาของ ใบเลื่อยไม่เกิน 2.1 มม. มิฉะนั้น อาจมีความเสี่ยงที่ลิ่มแยกจะติดขัด อยู่ในชิ้นงาน c ความหนาของลิ่มแยกคือ 2.2

d ทิศทางการตัดของฟัน (ทิศทาง ของลูกศรบนใบเลื่อย) ต้องตรงกับ ทิศทางของลูกศรบนลิ่มแยก 3 601 M44 000 3 601 M44 0K0 3601M44040 ความหนาของลิ่มแยกคือ 1.6 มม. ความสูงชิ้นงานที่เป็นไปได้สูงสุดคือ 70 มม. 3601M440B0 ความหนาของลิ่มแยกคือ 2.2 มม. ความสูงชิ้นงานที่เป็นไปได้สูงสุดคือ 70 มม.

แสดงทิศทางการหมุนของข้อเหวี่ยง เพื่อลดใบเลื่อย (ตำแหน่งขนย้าย) และยกใบเลื่อย (ตำแหน่งทำงาน) สัญลักษณ์และความหมายของสัญลักษณ์

แสดงตำแหน่งของคันล็อคเพื่อล็อค ใบเลื่อยและเมื่อปรับมุมเอียงในแนว ตั้ง (ใบเลื่อยเอียงได้) โดยฉลาก CE ผู้ผลิตยืนยันว่า เครื่องมือไฟฟ้าสอดคล้องกับกฎ ระเบียบ EU ที่บังคับใช้ รายละเอียดผลิตภัณฑ์และข้อมูล

อ่านคำเตือนเพื่อความปลอดภัยและคำ แนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและ คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน ประโยชน์การใช้งานของเครื่อง เครื่องมือไฟฟ้านี้เป็นเครื่องประจำที่ ใช้สำหรับตัดเป็นแนว ตรงทั้งตามยาวและตามขวางในไม้เนื้ออ่อนและไม้เนื้อแข็ง รวมทั้งพาร์ติเคิลบอร์ดและไฟเบอร์บอร์ด สามารถตัดมุมเอียง ในแนวนอนจาก −30° ถึง +30° และมุมเอียงในแนวตั้งจาก 0° ถึง 45° เมื่อใช้ใบเลื่อยที่เหมาะสมยังสามารถเลื่อยโปรไฟล์อะลูมิเนียม และวัสดุสังเคราะห์ได้อีกด้วย ส่วนประกอบที่แสดงภาพ ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วน ประกอบของเครื่องที่แสดงในหน้าภาพประกอบ (1) มาตราส่วนสำหรับระยะห่างใบเลื่อยไปยังแผงกำหนด

(2) ฉากหยุดมุม (3) กระบังป้องกัน (4) ลิ่มแยก (5) แผงกำหนดแนวขนาน (6) ส่วนขยายโต๊ะเลื่อย (7) จุดตั้งฉากหยุดมุม (8) รูสำหรับติดตั้ง (9) ประแจแหวน (23มม.; 13มม.) (10) ประแจขันหกเหลี่ยม (5 มม.) (11) ที่ยึดสำหรับจัดเก็บกระบังป้องกัน Bosch Power Tools 1 609 92A 714 | (01.09.2021)122 | ไทย (12) ไม้ดัน (13) ด้ามหนีบสำหรับส่วนขยายโต๊ะเลื่อย (14) ล้อหมุนมือ (15) ข้อเหวี่ยงเพื่อลดหรือยกใบเลื่อย (16) สวิทช์เปิด-ปิด (17) แบตเตอรี่แพ็ค

(18) ตัวหยุดสำหรับมุมเอียง 45° (แนวตั้ง) (19) มาตราส่วนสำหรับมุมเอียง (แนวตั้ง) (20) คันล็อคสำหรับปรับมุมเอียงในแนวตั้ง (21) เข็มชี้มุม (แนวตั้ง) (22) ตัวหยุดสำหรับมุมเอียง 0° (แนวตั้ง) (23) โต๊ะเลื่อย (24) สกรูปรับสำหรับปรับแรงหนีบของแผงกำหนดแนว

(25) แผ่นแทรกโต๊ะ (26) ใบเลื่อย (27) ร่องนำสำหรับแผงกำหนดแนวขนาน (28) แป้นปลดล็อกแบตเตอรี่

(29) ด้ามถือ (30) ร่องนำสำหรับฉากหยุดมุม (31) ข้อต่อท่อดูดออก (32) ตัวนำรูปตัว V บนโต๊ะเลื่อยสำหรับแผงกำหนดแนว

(33) ตะแกรงรองพื้น (34) สกรูล็อคของตะแกรงรองพื้น (35) เครื่องหมายคันหนีบ/ที่หนีบ (36) คันหนีบสำหรับลิ่มแยก (37) หมุดตำแหน่งสำหรับลิ่มแยก (38) สกรูล็อคของแผ่นแทรกโต๊ะ (39) คันหนีบสำหรับกระบังป้องกัน (40) หมุดนำสำหรับกระบังป้องกัน (41) ด้ามหนีบของแผงกำหนดแนวขนาน (42) ตัวนำรูปตัว V ของแผงกำหนดแนวขนาน (43) แผงกำหนดแนวขนานเพิ่ม (44) ชุดยึด "แผงกำหนดแนวขนานเพิ่ม" (45) รางนำของฉากหยุดมุม (46) แผ่นครอบใบเลื่อยด้านล่าง (47) สลักแผ่นครอบใบเลื่อยด้านล่าง (48) รูจับเพื่อยกแผ่นแทรกโต๊ะ (49) น๊อตยึด (50) คันล็อคแกน (51) หน้าแปลนยึด (52) หน้าแปลนติดตั้ง (53) แกนเครื่องมือ (54) ลูกบิดล็อคสำหรับมุมเอียงทั้งหมด (แนวนอน) (55) เข็มชี้มุมบนฉากหยุดมุม (56) แถบแสดงมาตราส่วน (57) เข็มชี้ระยะห่างโต๊ะเลื่อย (58) สกรูหัวร่องกากบาทสำหรับปรับตัวหยุด 0° (59) สกรูสำหรับเข็มชี้มุม (แนวตั้ง) (60) สกรูหัวร่องกากบาทสำหรับปรับตัวหยุด 45° (61) สกรูหัวจมหกเหลี่ยม (5มม.) ด้านหน้าสำหรับการ ปรับความขนานของใบเลื่อย (62) สกรูหัวจมหกเหลี่ยม (5มม.) ด้านท้ายสำหรับการ ปรับความขนานของใบเลื่อย (63) สกรูสำหรับเข็มชี้ระยะห่างโต๊ะเลื่อย (64) สกรูหัวจมหกเหลี่ยม (5มม.) สำหรับการปรับความ ขนานของแผงกำหนดแนวขนาน (65) สกรูสำหรับเข็มชี้ระยะห่างแผงกำหนดแนวขนาน (66) สกรูปรับสำหรับแผ่นแทรกโต๊ะ (67) จุดตั้งไม้ดัน (68) จุดตั้งประแจขันหกเหลี่ยม (69) จุดตั้งประแจแหวน a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประ

ข้อมูลทางเทคนิค เลื่อยตั้งโต๊ะ

GTS18V-216 GTS18V-216

หมายเลขสินค้า 3 601 M44 000 3601M44040 3 601 M44 0K0 3601M440B0 1 609 92A 714 | (01.09.2021) Bosch Power Toolsไทย | 123 เลื่อยตั้งโต๊ะ

GTS18V-216 GTS18V-216

แรงดันไฟฟ้าพิกัด V= 18 18 ความเร็วรอบเดินเปล่า

การจำกัดกระแสไฟฟ้าเมื่อสตาร์ทเครื่อง

น้ำหนักตามระเบียบการ EPTA- Procedure01:2014

กก. 20,5−21,6 20,5−21,6 อุณหภูมิโดยรอบที่แนะนำเมื่อชาร์จ °C 0...+35 0...+35 อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งาน

ระหว่างการเก็บรักษา °C –20...+50 –20...+50 แบตเตอรี่ที่ใช้งานร่วมกันได้ GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... แบตเตอรี่ที่แนะนำให้ใช้อย่างเต็มประสิทธิภาพ ProCORE18V... ≥5,5 Ah ProCORE18V... ≥5,5 Ah เครื่องชาร์จที่แนะนำ GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... ขนาด (รวมชิ้นส่วนของเครื่องที่ถอดออกได้) กว้าง x ลึก x สูง มม. 658 x 332 x 553 658 x 332 x 553 ขนาดของใบเลื่อยที่เหมาะสม เส้นผ่าศูนย์กลางใบเลื่อย มม. 216 216

มม. <1,5 1,5–2,1 ความหนาฟันเลื่อย/ตรงที่แต่งฟันเลื่อย ต่ำสุด มม. >1,7 >2,3 เส้นผ่าศูนย์กลางรูประกอบ มม. 30 25,4 A) ดำเนินการวัด ณ อุณหภูมิ 20−25°C พร้อมแบตเตอรี่ProCORE18V 12.0Ah B) ขึ้นอยู่กับแบตเตอรี่แพ็คที่ใช้ C) สมรรถภาพจะน้อยลงที่อุณหภูมิ <0 °C ขนาดชิ้นงานสูงสุด: (ดู "ขนาดชิ้นงานสูงสุด", หน้า129)

u ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับ แต่งใดๆ ที่เครื่องมือไฟฟ้า (ต. ย. เช่น บำรุงรักษา เปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิทช์เปิด-ปิดติดขึ้นอย่างไม่

รายการสิ่งของที่จัดส่ง ก่อนใช้เครื่องทำงานเป็นครั้งแรก ให้ตรวจสอบว่าชิ้นส่วน ทั้งหมดที่ระบุด้านล่างนี้ได้จัดส่งมาด้วยหรือไม่: – เลื่อยตั้งโต๊ะพร้อมใบเลื่อย (26) และลิ่มแยก (4) ติดตั้ง

– ฉากหยุดมุม (2) – แผงกำหนดแนวขนาน (5) – แผงกำหนดแนวขนานเพิ่ม (43) – ชุดยึด "แผงกำหนดแนวขนานเพิ่ม" (44)(สกรูยึด 2 ตัว ประเก็นวงแหวน 2 ชิ้น น๊อตปีก 2 ตัว) – กระบังป้องกัน (3) – ประแจขันหกเหลี่ยม (10) – ประแจแหวน (9) ด้วยปลายไขควงร่อง – ไม้ดัน (12) – แผ่นแทรกโต๊ะ (25) หมายเหตุ: ตรวจสอบเครื่องมือไฟฟ้าเพื่อหาจุดชำรุดที่อาจมี ก่อนใช้เครื่องมือไฟฟ้าต่อไปต้องตรวจสอบอุปกรณ์ป้องกัน อันตรายว่าทำงานอย่างถูกต้องหรือไม่ ส่วนชำรุดเล็กน้อยใดๆ ต้องได้รับการตรวจสอบอย่างละเอียดถี่ถ้วนเพื่อจะได้มั่นใจว่า Bosch Power Tools 1 609 92A 714 | (01.09.2021)124 | ไทย เครื่องจะทำงานได้อย่างไม่มีข้อบกพร่อง ตรวจสอบชิ้นส่วนที่ เคลื่อนไหวว่าทำงานอย่างถูกต้องและติดขัดหรือไม่ หรือมีชิ้น ส่วนเสียหายหรือไม่ ชิ้นส่วนทั้งหมดต้องติดตั้งอย่างถูก ต้องและตรงตามเงื่อนไขทั้งหมดเพื่อให้แน่ใจว่าจะ ทำงานได้อย่างไม่ผิดพลาด ท่านต้องส่งเครื่องไปยังโรงซ่อมที่ เชี่ยวชาญและเป็นที่ยอมรับเพื่อทำการซ่อมแซมหรือเปลี่ยน อุปกรณ์ป้องกันอันตรายและชิ้นส่วนที่เสียหายอย่างถูกต้อง เครื่องมือเพิ่มเติมที่ต้องใช้ (ไม่ อยู่ในรายการสิ่งของที่จัดส่ง): – ไขควงปากแฉก – เกจวัดมุมต้องทาบ การติดตั้งส่วนประกอบแต่ละชิ้น – นำชิ้นส่วนทั้งหมดที่จัดส่งมาออก จากหีบห่ออย่างระมัดระวัง – นำวัสดุหีบห่อทั้งหมดออกจากเครื่องมือ ไฟฟ้าและอุปกรณ์ประกอบที่จัดส่งมา – หมุนสกรูล็อค (34) ด้วยปลายประแจแหวน (9) จนสุดไป ในทิศทางหมุน "เปิดกุญแจ" และเปิดตะแกรงรองพื้น (33) (ดูภาพประกอบ a) เอาวัสดุบรรจุภัณฑ์ใต้บล็อกมอเตอร์ออกมาแล้ว ชิ้นส่วนของเครื่องต่อไปนี้ถูกยึดกับตัวเรือนโดยตรง: ไม้ดัน (12), ประแจแหวน (9), ประแจขันหกเหลี่ยม (10), แผง กำหนดแนวขนาน (5), ฉากหยุดมุม (2), ข้อต่อท่อดูดออก (31), แผงกำหนดแนวขนานเพิ่ม (43) พร้อมชุดยึด (44), กระบังป้องกัน (3) – หากท่านต้องใช้ชิ้นส่วนของเครื่องชิ้นใดชิ้นหนึ่ง ให้เอา ออกจากตำแหน่งจัดเก็บอย่างระมัดระวัง การจัดตำแหน่งลิ่มแยก (ดูภาพประกอบ b1–b2) หมายเหตุ: หากจำเป็น ให้ทำความสะอาดชิ้นส่วนทั้งหมดที่จะ ติดตั้งก่อนจัดวางตำแหน่ง – หมุนข้อเหวี่ยง (15) ตามเข็มนาฬิกาจนสุดเพื่อให้ใบเลื่อย (26) อยู่ในตำแหน่งสูงสุดเหนือโต๊ะเลื่อย – คลายคันหนีบ (36) ตามเข็มนาฬิกาจนกระทั่งเข็มชี้ขึ้น

– เลื่อนลิ่มแยก (4) ไปในทิศทางคันหนีบ (36) จนสามารถ ดึงขึ้นด้านบน – ดึงลิ่มแยกทั้งหมดขึ้นด้านบนจนอยู่ในตำแหน่งเหนือ กึ่งกลางใบเลื่อยพอดี – ปล่อยให้หมุดทั้งสอง (37) ขบเข้าในรูด้านล่างที่ลิ่มแยก และขันคันหนีบ (36) กลับให้แน่นอีกครั้ง เครื่องหมาย (35) บริเวณตัวหนีบและคันหนีบ (36) ต้องชี้

Tischeinsatz montieren (siehe Bild c) – Legen Sie den Tischeinsatz (25) über den Spaltkeil (4) in den Werkzeugschacht. – Drehen Sie die Arretierschraube (38) mit der Spitze des Ringschlüssels (9) bis zum Anschlag in Drehrichtung "Schloss zu". Die Vorderseite des Tischeinsatzes (25) muss bündig oder etwas unterhalb des Sägetisches sein, die Rückseite muss bündig oder etwas oberhalb des Sägetisches sein. การติดตั้งกระบังป้องกัน (ดูภาพประกอบ d1–d2) หมายเหตุ: ติดตั้งกระบังป้องกันเฉพาะเมื่อลิ่มแยกอยู่ใน ตำแหน่งด้านบนสุดเหนือกึ่งกลางใบเลื่อยพอดี (ดูภาพ ประกอบ b2) อย่าติดตั้งกระบังป้องกันเมื่อลิ่มแยกอยู่ใน ตำแหน่งต่ำสุด (สภาพจัดส่งจากโรงงานหรือตำแหน่งเลื่อย ร่อง) (ดูภาพประกอบ b1) – คลายคันหนีบ (39) ออกและถอดกระบังป้องกัน (3) ออก จากที่ยึด (11) – จับการ์ดใบเลื่อย (รางโลหะด้านบน) ของกระบังป้องกัน (3) ให้แน่นด้วยมือข้างหนึ่ง และเลื่อนคันหนีบ (39) ขึ้น ด้วยมืออีกข้างหนึ่ง – ดันหมุดนำ (40) ไปด้านหลังลงในร่องบนลิ่มแยก (4) – เลื่อนกระบังป้องกัน (3) ลงจนการ์ดใบเลื่อย (รางโลหะ ด้านบน) ขนานกับพื้นผิวโต๊ะเลื่อย (23) – ดันด้ามหนีบ (39) ลง คันหนีบต้องขบเข้าอย่างรู้สึกได้และ ได้ยินเสียง กระบังป้องกัน (3) ต้องถูกติดตั้งอย่างแน่น หนาและปลอดภัย u ก่อนใช้งานแต่ละครั้งให้ตรวจสอบว่ากระบังป้องกัน เคลื่อนไหวได้อย่างถูกต้อง อย่าใช้เครื่องมือไฟฟ้าหาก กระบังป้องกันไม่สามารถเคลื่อนไหวได้อย่างอิสระและ ไม่ปิดทันที การติดตั้งแผงกำหนดแนวขนาน (ดูภาพประกอบ e) ท่านสามารถวางแผงกำหนดแนวขนาน (5) ได้ทั้งทางซ้าย หรือทางขวาของใบเลื่อย – คลายด้ามหนีบ (41) ของแผงกำหนดแนวขนาน (5) ออก ในลักษณะนี้ตัวนำรูปตัว V (42) จะถูกปลด – ในขั้นแรกให้สอดแผงกำหนดแนวขนานโดยให้ตัวนำรูปตัว V อยู่ในร่องตัวนำ (32) ของโต๊ะเลื่อย จากนั้นจึงจัดแผง กำหนดแนวขนานให้เข้าในร่องนำด้านหน้า (27) ของโต๊ะ เลื่อย ตอนนี้ท่านสามารถเลื่อนแผงกำหนดแนวขนานได้

– เมื่อต้องการล็อคแผงกำหนดแนวขนานให้กดด้ามหนีบ (41) ลง 1 609 92A 714 | (01.09.2021) Bosch Power Toolsไทย | 125 การติดตั้งแผงกำหนดแนวขนานเพิ่ม (ดูภาพประกอบ f) สำหรับการเลื่อยชิ้นงานแคบและการเลื่อยมุมเอียงในแนว ตั้ง ท่านต้องติดตั้งแผงกำหนดแนวขนานเพิ่ม (43) เข้ากับ แผงกำหนดแนวขนาน (5) แผงกำหนดแนวขนานเพิ่ม สามารถติดตั้งทางซ้ายหรือทางขวาเข้ากับแผงกำหนดแนว ขนาน (5) ได้ตามต้องการ สำหรับการติดตั้งให้ใช้ชุดยึด "แผงกำหนดแนวขนาน เพิ่ม" (44) (สกรูยึด 2 ตัว ประเก็นวงแหวน 2 ชิ้น น๊อตปีก 2

– ใส่สกรูยึดผ่านรูด้านข้างในแผงกำหนดแนวขนาน (5) – หัวของสกรูทำหน้าที่เป็นตัวนำสำหรับแผงกำหนดแนว

– เลื่อนแผงกำหนดแนวขนานเพิ่ม (43) ไปเหนือหัวของสกรู

– ประกอบประเก็นวงแหวนเข้ากับสกรูยึดและยึดให้แน่นด้วย

การติดตั้งฉากหยุดมุม (ดูภาพประกอบ g) – สอดรางนำ (45) ของฉากหยุดมุม (2) เข้าในร่องนำ (30) ร่องใดร่องหนึ่งของโต๊ะเลื่อยที่ทำไว้สำหรับจุด

การชาร์จแบตเตอรี่ u ใช้เฉพาะเครื่องชาร์จแบตเตอรี่ที่ระบุในข้อมูลทาง เทคนิคเท่านั้น เฉพาะเครื่องชาร์จแบตเตอรี่เหล่า นี้เท่านั้นที่เข้าชุดกับแบตเตอรี่ลิเธียม ไอออน ของเครื่อง มือไฟฟ้าของท่าน หมายเหตุ: แบตเตอรี่แพ็คที่จัดส่งมาถูกชาร์จมาแล้วบางส่วน เพื่อให้แบตเตอรี่แพ็คทำงานได้เต็มประสิทธิภาพ ต้องชาร์จแบตเตอรี่แพ็ค ในเครื่องชาร์จแบตเตอรี่ให้เต็มก่อนใช้งานเครื่อง มือไฟฟ้าของท่านเป็นครั้งแรก แบตเตอรี่ลิเธียม ไอออน สามารถชาร์จได้ทุกเวลาโดยอายุการใช้งานจะไม่ลดลง การ ขัดจังหวะกระบวนการชาร์จไม่ทำให้แบตเตอรี่แพ็คเสียหาย “Electronic Cell Protection (ECP)” ช่วยป้องกันไม่ ให้แบตเตอรี่ลิเธียม ไอออน จ่ายกระแสไฟออกลึก เมื่อแบตเตอรี่แพ็คหมดไฟ วงจรป้องกันจะดับสวิทช์เครื่อง เครื่องมือที่ใส่อยู่จะไม่หมุนต่อ u เมื่อเครื่องมือไฟฟ้าปิดสวิทช์ลงโดยอัตโนมัติ อย่ากดสวิ ทช์เปิด-ปิด อีกต่อไป แบตเตอรี่แพ็คอาจชำรุดได้ อ่านและปฏิบัติตามข้อสังเกตสำหรับการกำจัดขยะ การถอดแบตเตอรี่ แบตเตอรี่ (17) มีการล็อกสองระดับเพื่อป้องกันไม่ให้ แบตเตอรี่ร่วงหลุดออกมาหากกดแป้นปลดล็อกแบตเตอรี่ (28) โดยไม่ตั้งใจ เมื่อแบตเตอรี่ถูกบรรจุอยู่ในเครื่อง มือไฟฟ้า สปริงจะยึดแบตเตอรี่ให้เข้าตำแหน่ง – เมื่อต้องการถอดแบตเตอรี่ (17) ออกให้กดแป้นปลด ล็อคแบตเตอรี่ (28) และดึงแบตเตอรี่ออกจากเครื่องมือ อย่าใช้กำลังดึง ไฟแสดงสถานะการชาร์จแบตเตอรี่ ไฟ LED สีเขียวของการแสดงสถานะการชาร์จแบตเตอรี่ แสดงสถานะการชาร์จของแบตเตอรี่ ด้วยเหตุผลด้านความ ปลอดภัยท่านสามารถตรวจสอบสถานะการชาร์จเฉพาะเมื่อ เครื่องมือไฟฟ้าหยุดสนิทเท่านั้น กดปุ่มสำหรับไฟแสดงสถานะการชาร์จแบตเตอรี่ หรือ เพื่อแสดงสถานะการชาร์จ ท่านสามารถกดได้แม้เมื่อได้ถอด แบตเตอรี่ออกแล้ว หลังจากกดปุ่มสำหรับไฟแสดงสถานะการชาร์จแบตเตอรี่แล้ว ไฟ LED ไม่ติดขึ้น แสดงว่าแบตเตอรี่บกพร่องและต้องเปลี่ยน

แบตเตอรี่-ชนิด GBA 18V... LED ความจุ ส่องสว่างต่อเนื่อง 3× สีเขียว 60−100% ส่องสว่างต่อเนื่อง 2× สีเขียว 30−60% ส่องสว่างต่อเนื่อง 1× สีเขียว 5−30% ไฟกะพริบ 1× สีเขียว 0−5% แบตเตอรี่-ชนิด ProCORE18V... LED ความจุ ส่องสว่างต่อเนื่อง 5× สีเขียว 80−100 % ส่องสว่างต่อเนื่อง 4× สีเขียว 60−80 % ส่องสว่างต่อเนื่อง 3× สีเขียว 40−60 % ส่องสว่างต่อเนื่อง 2× สีเขียว 20−40 % ส่องสว่างต่อเนื่อง 1× สีเขียว 5−20 % ไฟกะพริบ 1× สีเขียว 0−5 % Bosch Power Tools 1 609 92A 714 | (01.09.2021)126 | ไทย การติดตั้งแบบประจำที่หรือแบบคล่องตัว u เพื่อควบคุมเครื่องให้ได้อย่างปลอดภัย ก่อนใช้งานต้อง ติดตั้งเครื่องบนพื้นผิวที่มั่นคงและราบเสมอกัน (ต.ย. เช่น โต๊ะทำงานของช่าง) การติดตั้งบนพื้นที่ทำงาน (ดูภาพประกอบ h) – ยึดเครื่องมือไฟฟ้าเข้ากับพื้นผิวทำงานด้วยสกรูยึดที่เหมาะ สม สำหรับการยึดให้ใช้รู (8) การติดตั้งบนโต๊ะทำงาน บ๊อช (ดูภาพประกอบ i) โต๊ะทำงานของ Bosch (ต.ย. เช่น GTA 560) มีขาปรับ ระดับความสูงได้ทำให้สามารถค้ำหนุนเครื่องมือไฟฟ้าได้อย่าง มั่นคงบนทุกพื้นผิว u อ่านคำเตือนเพื่อความปลอดภัยและคำสั่งทั้งหมดที่แนบ มากับโต๊ะเลื่อย การไม่ปฏิบัติตามคำ เตือนเพื่อความปลอดภัยและคำ สั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้ รับบาดเจ็บอย่างร้ายแรง u ต่อโต๊ะทำงานอย่างถูกต้องก่อนติดตั้งเครื่องมือไฟฟ้า จำเป็นต้องต่อให้เรียบร้อยถูกต้องเพื่อหลีก เลี่ยงอันตรายจากการล้มคว่ำ – ติดตั้งเครื่องมือไฟฟ้าในตำแหน่งขนย้ายบนโต๊ะทำงาน การดูดฝุ่น/ขี้เลื่อย ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การ สัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ก หรือไม้บีช นับ เป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสม กับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสทอสต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น – ใช้ระบบดูดฝุ่นออกที่เหมาะสมกับประเภทวัสดุ มากเท่า

– จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี – ขอแนะนำให้สวมหน้ากากป้องกันการติดเชื้อที่มีระดับ-ไส้ กรอง P2 ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงาน ที่บังคับใช้ในประเทศของท่าน u ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้อย่างง่ายดาย อุปกรณ์ดูดฝุ่น/ขี้เลื่อยอาจอุดตันด้วยฝุ่น ขี้เลื่อย หรือสะเก็ดชิ้นงาน – ปิดสวิทช์เครื่องมือไฟฟ้าและถอดแบตเตอรี่แพ็คออก – รอจนใบเลื่อยหยุดสนิท – หาสาเหตุของการอุดตันและทำการแก้ไข u เพื่อป้องกันการเกิดไฟไหม้เมื่อเลื่อยอะลูมิเนียม ให้แผง ครอบใบเลื่อยในช่องพ่นขี้กบออก และอย่าใช้การดูด ฝุ่น/ขี้เลื่อย ทำความสะอาดแผงปิดใบเลื่อยด้านล่าง (ดูภาพประกอบ

ท่านสามารถเททิ้งสะเก็ดชิ้นงานและเศษตัดชิ้นใหญ่ได้โดยเปิด แผงปิดใบเลื่อย (46) – ปิดสวิทช์เครื่องมือไฟฟ้าและถอดแบตเตอรี่แพ็คออกจาก เครื่องมือไฟฟ้า – รอจนใบเลื่อยหยุดสนิท – เอียงเครื่องมือไฟฟ้าไปทางด้านข้าง – เปิดเปิดตะแกรงรองพื้น (33) (ดูภาพประกอบ a) – ดึงสลัก (47) ของแผงปิดใบเลื่อยด้านล่างออกจากกันเล็ก น้อยและพับเปิดแผงปิดใบเลื่อย (46) – เอาเศษและสะเก็ดชิ้นงานออก – พับปิดแผงปิดใบเลื่อย (46) เข้าอีกครั้ง จนกระทั่งสลัก (47) ล็อคเข้าอีกครั้ง – ปิดตะแกรงรองพื้น (33) – จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน การดูดฝุ่นด้วยเครื่องดูดฝุ่นภายนอก (ดูภาพประกอบ k) – สวมท่อดูดฝุ่นที่เข้ากันได้เข้าในข้อต่อท่อดูดออก (31) เครื่องดูดฝุ่นต้องมีลักษณะการใช้งานที่เหมาะ กับประเภทวัสดุชิ้นงาน ในกรณีดูดฝุ่นแห้งที่เป็นอันตรายต่อสุขภาพอย่าง ยิ่งหรืออาจก่อให้เกิดมะเร็งได้ ให้ใช้เครื่องดูดฝุ่นพิเศษ การเปลี่ยนใบเลื่อย (ดูภาพประกอบ l1−l4) u ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับ แต่งใดๆ ที่เครื่องมือไฟฟ้า (ต. ย. เช่น บำรุงรักษา เปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิทช์เปิด-ปิดติดขึ้นอย่างไม่

u สวมถุงมือป้องกันอันตรายเมื่อติดตั้งใบเลื่อย อันตราย จากการบาดเจ็บ u ใช้เฉพาะใบเลื่อยที่มีความเร็วสูงสุดที่อนุญาตสูง กว่าความเร็วรอบตัวเปล่าของเครื่องมือไฟฟ้า u ใช้เฉพาะใบเลื่อยที่ตรงตามข้อกำหนดที่ระบุไว้ในคู่มือ การใช้งานนี้และบนเครื่องมือไฟฟ้า และได้ผ่านการ ทดสอบตามมาตรฐาน EN 847-1 และทำเครื่องหมาย ไว้เท่านั้น 1 609 92A 714 | (01.09.2021) Bosch Power Toolsไทย | 127 u ใช้เฉพาะใบเลื่อยที่บริษัทผู้ผลิตเครื่องมือแนะนำให้ใช้ และต้องเป็นใบ เลื่อยที่เหมาะสำหรับเลื่อยวัสดุที่ต้องการตัด u อย่าใช้ใบเลื่อยที่ทำจากเหล็กกล้ารอบสูง (High Speed Steel, HSS) ใบเลื่อยนี้แตกง่าย การถอดใบเลื่อย – เปิดคันหนีบ (39) และดึงกระบังป้องกัน (3) ออกจากร่อง บนลิ่มแยก (4) – หมุนสกรูล็อค (38) ด้วยปลายประแจแหวน (9) จนสุดไป ในทิศทางหมุน "เปิดกุญแจ" (25) ออกจากในช่องเครื่อง มือ รูจับ (48)ช่วยให้สามารถยกได้ง่ายขึ้น – หมุนข้อเหวี่ยง (15) ตามเข็มนาฬิกาจนสุดเพื่อให้ใบเลื่อย (26) อยู่ในตำแหน่งสูงสุดเหนือโต๊ะเลื่อย – หมุนน๊อตยึด (49) ด้วยประแจแหวน (9) และในขณะ เดียวกันให้ดึงคันล็อคแกน (50) จนขบเข้าล็อค – ดึงคันล็อคแกนไว้และขันน๊อตยึดออกโดยหมุนทวนเข็ม

– ถอดหน้าแปลนยึด (51) ออก – ถอดใบเลื่อย (26) ออก การติดตั้งใบเลื่อย – ก่อนทำการติดตั้งให้ทำความสะอาดชิ้นส่วนที่จะติดตั้ง ทั้งหมด หากจำเป็น – สวมใบเลื่อยใหม่เข้าบนหน้าแปลนติดตั้ง (52) ของแกน เครื่องมือ (53) หมายเหตุ: อย่าใช้ใบเลื่อยที่มีขนาดเล็กเกินไป ระยะห่างใน แนวรัศมีระหว่างใบเลื่อยและลิ่มแยกสูงสุดต้องไม่เกิน 3- 8มม. u เมื่อติดตั้งใบเลื่อยให้ตรวจสอบให้แน่ใจว่าทิศทางตัด ของฟัน (ทิศทางลูกศรบนใบเลื่อย) ตรงกับทิศทางลูก ศรบนลิ่มแยก! – Setzen Sie den Spannflansch (51) und die Spannmutter (49) auf. – Drehen Sie die Spannmutter (49) mit dem Ringschlüssel (9) und ziehen Sie gleichzeitig den Spindelarretierhebel (50) bis dieser einrastet. – Ziehen Sie die Spannmutter im Uhrzeigersinn fest. – Legen Sie den Tischeinsatz (25) über den Spaltkeil (4) in den Werkzeugschacht. Drehen Sie die Arretierschraube (38) mit der Spitze des Ringschlüssels (9) bis zum Anschlag in Drehrichtung "Schloss zu". – Montieren Sie die Schutzabdeckung (3) wieder. การปฏิบัติงาน u ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับ แต่งใดๆ ที่เครื่องมือไฟฟ้า (ต. ย. เช่น บำรุงรักษา เปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิทช์เปิด-ปิดติดขึ้นอย่างไม่

ตำแหน่งขนย้ายและตำแหน่งทำงานของใบเลื่อย ตำแหน่งขนย้าย – ถอดกระบังป้องกัน (3) ออก ถอดแผ่นแทรกโต๊ะ (25) ออก และจัดวางลิ่มแยก (4) ในตำแหน่งต่ำสุด ใส่แผ่น แทรกโต๊ะ (25) เข้าอีกครั้ง – หมุนข้อเหวี่ยง (15) ทวนเข็มนาฬิกาจนฟันของใบเลื่อย (26) อยู่ใต้โต๊ะเลื่อย (23) – เลื่อนส่วนขยายโต๊ะเลื่อย (6) เข้าด้านในทั้งหมด กดด้ามหนีบ (13) ลง ในลักษณะนี้ส่วนขยายโต๊ะเลื่อยจะ

ตำแหน่งทำงาน – จัดวางลิ่มแยก (4) ในตำแหน่งบนสุดเหนือกึ่งกลางใบ เลื่อยพอดี ใส่แผ่นแทรกโต๊ะ (25) เข้า และติดตั้งกระบัง ป้องกัน (3) – หมุนข้อเหวี่ยง (15) ตามเข็มนาฬิกาจนฟันบนของใบเลื่อย (26) อยู่เหนือชิ้นงานประมาณ 3-6มม. การเพิ่มขนาดของโต๊ะเลื่อย ต้องหนุนส่วนปลายของชิ้นงานที่หนักและมีขนาดยาวที่ลอยอยู่ ส่วนขยายโต๊ะเลื่อย (ดูภาพประกอบ A) ส่วนขยายโต๊ะเลื่อย (6)เพิ่มความกว้างของโต๊ะเลื่อย (23)

– ดึงด้ามหนีบ (13) ของส่วนขยายโต๊ะเลื่อยขึ้นด้านบน

– ดึงส่วนขยายโต๊ะเลื่อย (6) ออกตามความยาวที่ต้องการ – กดด้ามหนีบ (13) ลง ในลักษณะนี้ส่วนขยายโต๊ะเลื่อยจะ

การปรับมุมเอียงในแนวตั้งและแนวนอน เพื่อให้แน่ใจว่าจะตัดชิ้นงานได้อย่างแม่นยำ หลังการใช้งาน หนักท่านต้องตรวจสอบการปรับพื้นฐานของเครื่องมือไฟฟ้า และปรับตั้ง หากจำเป็น Bosch Power Tools 1 609 92A 714 | (01.09.2021)128 | ไทย การปรับมุมเอียงในแนวตั้ง (ใบเลื่อย) (ดูภาพประกอบ B) มุมเอียงในแนวตั้งสามารถปรับตั้งได้ในช่วงระหว่าง 0° ถึง 45° – คลายคันล็อค (20) ออกในทิศทวนเข็มนาฬิกา หมายเหตุ: หากคลายคันล็อคออกจนหมด แรงโน้มถ่วงจะ ทำให้ใบเลื่อยเอียงไปในตำแหน่งที่เท่ากับประมาณ 30° – ดึงหรือดันล้อหมุนมือ (14) ไปตาม slotted link จนเข็ม ชี้มุม (21) แสดงมุมเอียงในแนวตั้งที่ต้องการ – จับล้อหมุนมือไว้ในตำแหน่งนี้และยึดคันล็อค (20) กลับให้ แน่นอีกครั้ง สำหรับการปรับมุมมาตรฐานในแนวตั้ง 0° และ 45° อย่างรวดเร็วและแม่นยำ มีตัวหยุด ((22), (18)) ที่ตั้งมา

การปรับมุมเอียงในแนวนอน (ฉากหยุดมุม) (ดูภาพ ประกอบ C) มุมเอียงในแนวนอนสามารถปรับตั้งได้ในช่วงระหว่าง 30° (ด้านซ้าย) ถึง 30° (ด้านขวา) – คลายลูกบิดล็อค (54) ออกหากถูกขันแน่น – หมุนฉากหยุดมุมจนเข็มชี้มุม (55) แสดงมุมเอียงที่

– ขันลูกบิดล็อค (54) เข้าอีกครั้ง การปรับแผงกำหนดแนวขนาน แผงกำหนดแนวขนาน (5) สามารถจัดวางได้ทั้งทางซ้าย (มาตราส่วนสีดำ) หรือทางขวา (มาตราส่วนสีเงิน) ของใบ เลื่อย เครื่องหมายในแถบแสดงมาตรส่วน (56) แสดงระยะ ห่างที่ตั้งไว้ระหว่างแผงกำหนดแนวขนานและใบเลื่อยบน มาตราส่วน (1) จัดวางแผงกำหนดแนวขนานบนด้านที่ต้องการของใบเลื่อย (ดู "การติดตั้งแผงกำหนดแนวขนาน (ดูภาพประกอบ e)", หน้า124) การปรับแผงกำหนดแนวขนานเมื่อไม่ดึงโต๊ะเลื่อยออก – คลายด้ามหนีบ (41) ของแผงกำหนดแนวขนาน (5) ออก เลื่อนแผงกำหนดแนวขนานจนเครื่องหมายในแถบแสดง มาตราส่วน (56) แสดงระยะห่างจากใบเลื่อยที่ต้องการ เมื่อไม่ดึงโต๊ะเลื่อยออกให้ใช้เครื่องหมายด้านล่างของ มาตราส่วนสีเงิน (1) – เมื่อต้องการล็อคให้กดด้ามหนีบ (41) ลงอีกครั้ง การปรับแผงกำหนดแนวขนานเมื่อดึงโต๊ะเลื่อยออก (ดู ภาพประกอบ D) – จัดวางแผงกำหนดแนวขนานบนด้านขวาของใบเลื่อย เลื่อนแผงกำหนดแนวขนานจนเครื่องหมายใน แถบแสดง มาตราส่วน (56) แสดงบนมาตรส่วนด้านล่าง 29 ซม. เมื่อต้องการล็อคให้กดด้ามหนีบ (41) ลงอีกครั้ง – ดึงด้ามหนีบ (13) ของส่วนขยายโต๊ะเลื่อยขึ้นด้านบน

– ดึงส่วนขยายโต๊ะเลื่อย (6) ออกมาด้านนอกจนเข็มชี้ระยะ ห่าง (57) แสดงระยะห่างจากใบเลื่อยที่ต้องการบน มาตราส่วนด้านบน – กดด้ามหนีบ (13) ลง ในลักษณะนี้ส่วนขยายโต๊ะเลื่อยจะถูกล็อค การปรับแผงกำหนดแนวขนานเพิ่ม (ดูภาพ ประกอบ E) สำหรับการเลื่อยชิ้นงานแคบและการเลื่อยมุมเอียงในแนว ตั้ง ท่านต้องติดตั้งแผงกำหนดแนวขนานเพิ่ม (43) เข้ากับ แผงกำหนดแนวขนาน (5) แผงกำหนดแนวขนานเพิ่มสามารถติดตั้งทางซ้ายหรือทางขวา เข้ากับแผงกำหนดแนวขนาน (5) ได้ตามต้องการ ขณะเลื่อย ชิ้นงานอาจเกิดติดขัดอยู่ระหว่างแผงกำหนดแนว ขนานและใบเลื่อย ถูกใบเลื่อยส่วนขึ้นเกี่ยวจับและเหวี่ยงออก

ดังนั้นจึงควรปรับตั้งแผงกำหนดแนวขนานเพิ่มในลักษณะให้ ตอนท้ายของแผงอยู่ระหว่างฟันหน้าของใบเลื่อยและขอบด้าน หน้าของลิ่มแยก – สำหรับการปรับตั้ง ให้คลายน๊อตปีกทั้งหมดของชุดยึด (44) ออก และเลื่อนแผงกำหนดแนวขนานเพิ่มจนใช้เพียง สกรูด้านหน้าสองตัวเท่านั้นสำหรับยึด – ยึดน๊อตปีกกลับให้แน่นอีกครั้ง การปรับลิ่มแยก ลิ่มแยก (4) ช่วยป้องกันใบเลื่อย (26) ไม่ให้ติดขัดในร่องตัด มิฉะนั้นจะเกิดความเสียหายจากการตีกลับหากใบเลื่อยถูกบีบ อัดอยู่ในชิ้นงาน ดูแลให้ลิ่มแยกได้รับการปรับอย่างถูกต้องเสมอ: – ระยะห่างในแนวรัศมีระหว่างใบเลื่อยและลิ่มแยกสูงสุดต้อง ไม่เกิน 3-8มม. – ความหนาของลิ่มแยกต้องน้อยกว่าความกว้างการตัดและ มากกว่าความหนาของใบเลื่อย – ลิ่มแยกต้องอยู่ในแนวเดียวกันกับใบเลื่อยเสมอ – สำหรับการตัดปกติ ลิ่มแยกต้องอยู่ในตำแหน่งสูงสุดเท่าที่ เป็นไปได้เสมอ การปรับความสูงของลิ่มแแยก (ดูภาพประกอบ F) สำหรับการเลื่อยร่อง ต้องปรับความสูงของลิ่มแยก 1 609 92A 714 | (01.09.2021) Bosch Power Toolsไทย | 129 u ใช้เครื่องมือไฟฟ้าสำหรับเซาะร่องหรือทำรอยบากร่วม กับอุปกรณ์ป้องกันที่เหมาะสมเท่านั้น (ต. ย. เช่น กระบัง ป้องกันทรงอุโมงค์ หวีดันไม้) – เปิดคันหนีบ (39) และดึงกระบังป้องกัน (3) ออกจากร่อง บนลิ่มแยก (4) สำหรับการป้องกันไม่ให้กระบังป้องกันเสียหาย ให้จัดเก็บ ไว้ในที่ยึด (11)ที่ให้มาบนตัวเรือน (ดูภาพประกอบ O2)

– หมุนข้อเหวี่ยง (15) ตามเข็มนาฬิกาจนสุดเพื่อให้ใบเลื่อย (26) อยู่ในตำแหน่งสูงสุดเหนือโต๊ะเลื่อย – คลายคันหนีบ (36) ตามเข็มนาฬิกาจนกระทั่งเข็มชี้ขึ้น

– ดึงลิ่มแยกออกจากหมุด (37) (ดึงคันหนีบ (36) ออกด้าน นอกเล็กน้อย) และดันลิ่มแยก (4) ลงจนสุด – ปล่อยให้หมุดทั้งสอง (37) ขบเข้าในรูด้านบนที่ลิ่มแยก และขันคันหนีบ (36) กลับให้แน่นอีกครั้ง เครื่องหมาย (35) บริเวณตัวหนีบและคันหนีบ คันหนีบ (36) ต้องชี้ขึ้นด้านบน การเริ่มต้นปฏิบัติงาน เปิดสวิทช์ (ดูภาพประกอบ G1) – เมื่อต้องการเริ่มต้นทำงานให้กดสวิทช์เปิด-ปิดทั้งสองด้าน (16) และกดค้างไว้ ปิดสวิทช์ (ดูภาพประกอบ G2) – กดสวิทช์เปิด-ปิด (16) ลงจนสุด การป้องกันการใช้งานซึ่งไม่พึงประสงค์ (ดูภาพประกอบ G3) สำหรับการป้องกันการใช้งานซึ่งไม่พึงประสงค์ ท่านสามารถ กั้นสวิทช์เปิด-ปิด (16) ได้ด้วยแม่กุญแจ – เลื่อนแม่กุญแจผ่านรูเข้าในสวิทช์เปิด-ปิด (16) โดยใช้คาน ขนาดยาวและล็อคเข้า ข้อแนะนำในการทำงาน คำแนะนำทั่วไปสำหรับการเลื่อย u สำหรับการตัดทั้งหมด อันดับแรกต้องตรวจสอบให้ แน่ใจว่าใบเลื่อยจะไม่สามารถสัมผัสกับตัวหยุดหรือชิ้น ส่วนอื่นๆ ของเครื่องตลอดเวลา u ใช้เครื่องมือไฟฟ้าสำหรับเซาะร่องหรือทำรอยบากร่วม กับอุปกรณ์ป้องกันที่เหมาะสมเท่านั้น (ต.ย. เช่น กระบัง ป้องกันทรงอุโมงค์ หวีดันไม้) u อย่าใช้เครื่องมือไฟฟ้าสำหรับตัดช่องที่แคบยาว (ร่อง สิ้นสุดในชิ้นงาน) ป้องกันใบเลื่อยไม่ให้ถูกกระทบกระแทก อย่ากดใบ เลื่อยลงทางด้านข้าง ลิ่มแยกต้องอยู่ในแนวเดียวกันกับใบเลื่อยเพื่อป้องกันไม่ให้ชิ้น

อย่าเลื่อยชิ้นงานที่บิดเบี้ยว ชิ้นงานต้องมีขอบ ตรงเสมอเพื่อประกบกับแผงกำหนดแนวขนาน จัดเก็บไม้ดันไว้กับเครื่องมือไฟฟ้าเสมอ ตำแหน่งของผู้ใช้งานเครื่อง (ดูภาพประกอบ H) u อย่ายืนในแนวเดียวกันกับใบเลื่อยโดยตรงอย่างเด็ด ขาด ให้วางตำแหน่งของลำตัวของท่านไว้ด้านเดียวกัน กับใบเลื่อยและรั้วเสมอ การตีกลับอาจดันชิ้นงานอย่าง รวดเร็วไปยังทุกๆ คนที่ยืนอยู่ตรงหน้าและอยู่ในแนว เดียวกันกับใบเลื่อย – เอามือ นิ้ว และแขนออกห่างจากใบเลื่อยที่กำลังหมุน ปฏิบัติตามคำสั่งต่อไปนี้: – จับชิ้นงานอย่างแน่นหนาด้วยมือทั้งสองข้างและกดทาบ กับโต๊ะเลื่อยอย่างมั่นคง – สำหรับชิ้นงานแคบและสำหรับการเลื่อยมุมเอียงในแนวตั้ง ให้ใช้ไม้ดัน (12) และแผงกำหนดแนวขนานเพิ่ม (43) ที่ จัดส่งมาเสมอ ขนาดชิ้นงานสูงสุด มุมเอียงในแนวตั้ง ความสูงชิ้นงานสูงสุด

การเลื่อยตัดตรง – ปรับแผงกำหนดแนวขนาน (5) ตามความกว้างการตัดที่

– วางชิ้นงานบนโต๊ะเลื่อยที่ด้านหน้ากระบังป้องกัน (3) – ยกหรือลดใบเลื่อยด้วยข้อเหวี่ยง (15) จนฟันบนของใบ เลื่อย (26) อยู่เหนือชิ้นงานประมาณ 3-6มม. – เปิดสวิทช์เครื่องมือไฟฟ้า – เลื่อยผ่านชิ้นงานด้วยอัตราป้อนคงที่ หากใช้แรงกดมากเกินไป ปลายใบเลื่อยอาจร้อนเกินไป และชิ้นงานอาจเสียหายได้ – ปิดสวิทช์เครื่องมือไฟฟ้าและรอจนใบเลื่อยหยุดสนิท การเลื่อยมุมเอียงในแนวตั้ง – ปรับตั้งมุมเอียงในแนวตั้งของใบเลื่อยที่ต้องการ เมื่อใบเลื่อยเอียงไปทางซ้าย แผงกำหนดแนวขนาน (5) ต้องอยู่ทางด้านขวาของใบเลื่อย Bosch Power Tools 1 609 92A 714 | (01.09.2021)130 | ไทย – ทำตามขั้นตอนการทำงาน: (ดู "การเลื่อยตัดตรง", หน้า129) การเลื่อยมุมเอียงในแนวนอน (ดูภาพประกอบ I) – ปรับมุมเอียงในแนวนอนที่ต้องการที่ฉากหยุดมุม (2) – วางชิ้นงานชิดกับฉากหยุดมุม (2) – ยกหรือลดใบเลื่อยด้วยข้อเหวี่ยง (15) โดยให้ฟันบนของ ใบเลื่อยอยู่เหนือชิ้นงานประมาณ 5มม. – เปิดสวิทช์เครื่องมือไฟฟ้า – กดชิ้นงานทาบกับฉากหยุดมุม ด้วยมือข้างหนึ่ง และจับ ลูกบิดล็อค (54) เพื่อเลื่อนฉากหยุดมุมไปข้างหน้าในร่อง นำ (30) อย่างช้าๆ ด้วยมืออีกข้างหนึ่ง – ปิดสวิทช์เครื่องมือไฟฟ้าและรอจนใบเลื่อยหยุดสนิท การตรวจสอบและปรับตั้งการปรับพื้นฐาน เพื่อให้แน่ใจว่าจะตัดชิ้นงานได้อย่างแม่นยำ หลังการใช้งาน หนักท่านต้องตรวจสอบการปรับพื้นฐานของเครื่องมือไฟฟ้า และปรับตั้ง หากจำเป็น สำหรับเรื่องนี้ท่านต้องมีประสบการณ์และเครื่องมือพิเศษที่ สอดคล้องกัน ศูนย์บริการลูกค้า บ๊อช ให้บริการบำรุงรักษาได้รวดเร็วและเชื่อถือได้ การปรับตัวหยุดสำหรับมุมเอียงมาตรฐานในแนวตั้ง 0°/45° – จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน – ตั้งมุมเอียงในแนวตั้งของใบเลื่อยที่ 0° – ถอดกระบังป้องกัน (3) ออก การตรวจสอบ (ดูภาพประกอบ J1) – ถอดแผ่นแทรกโต๊ะ (25) (ดู "Tischeinsatz montieren (siehe Bild c)", หน้า124) – ตั้งเกจวัดมุมที่ 90° และวางไว้บนโต๊ะเลื่อย (23) ขาของเกจวัดมุมต้องทาบเรียบกับใบเลื่อย (26) ตลอดความ

การปรับ (ดูภาพประกอบ J2) – คลายสกรู (58) ออก ในลักษณะนี้จะสามารถเลื่อนตัวหยุด 0° (22) ได้ – คลายคันล็อค (20) ออก – เลื่อนล้อหมุนมือ (14) ไปทางตัวหยุด 0° จนขาของเกจวัด มุมทาบเรียบกับใบเลื่อยตลอดความยาวทั้งหมด – จับล้อหมุนมือไว้ในตำแหน่งนี้ และยึดคันล็อค (20) กลับ ให้แน่นอีกครั้ง – ยึดสกรู (58) กลับให้แน่นอีกครั้ง – ติดตั้งแผ่นแทรกโต๊ะเข้าอีกครั้ง (25) (ดู "Tischeinsatz montieren (siehe Bild c)", หน้า124) เมื่อปรับแล้ว หากเข็มชี้มุม (21) ไม่อยู่ในเส้นแนวเดียวกับ เครื่องหมาย 0° ของมาตราส่วน (19) ให้คลายสกรู (59) ออกด้วยไขควงปากแฉกที่มีจำหน่ายทั่วไปและปรับแนวเข็มชี้ มุมให้เทียบเคียงเครื่องหมาย 0° ทำซ้ำขั้นตอนทำงานดังกล่าวข้างต้นสำหรับมุมเอียงในแนวตั้ง 45° (คลายสกรู (60) ออก เลื่อนตัวหยุด 45° (18)) ในขั้น ตอนนี้เข็มชี้มุม (21) จะต้องไม่ถูกปรับเลื่อนอีกครั้ง ความขนานของใบเลื่อยกับร่องนำของฉากหยุดมุม (ดู ภาพประกอบ K) – จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน – ถอดกระบังป้องกัน (3) ออก

– ใช้ดินสอทำเครื่องหมายที่ฟันเลื่อยซี่แรกทางด้านซ้ายที่มอง เห็นได้ทางด้านหลังเหนือแผ่นแทรกโต๊ะ – ตั้งเกจวัดมุมที่ 90° และวางไว้ที่ขอบของร่องนำ (30) – เลื่อนขาของเกจวัดมุมจนขาสัมผัสฟันเลื่อยที่ทำ เครื่องหมายไว้ และอ่านค่าระยะห่างระหว่างใบเลื่อยและ

– หมุนใบเลื่อยจนฟันที่ทำเครื่องหมายไว้ที่ด้านหน้าอยู่เหนือ แผ่นแทรกโต๊ะ – เลื่อนเกจวัดมุมไปตามร่องนำไปยังฟันเลื่อยที่ทำ เครื่องหมายไว้ – วัดระยะห่างระหว่างใบเลื่อยและร่องนำอีกครั้ง ระยะห่างทั้งสองจะต้องเหมือนกัน

– คลายสกรูหัวจมหกเหลี่ยม (61) ด้านหน้าใต้โต๊ะเลื่อย และ สกรูหัวจมหกเหลี่ยม (62) ด้านท้ายใต้โต๊ะเลื่อยออกด้วย ประแจขันหกเหลี่ยม (10) ที่จัดส่งมา – เลื่อนใบเลื่อยอย่างระมัดระวังจนใบเลื่อยขนานกับร่องนำ (30) – ยึดสกรู (61) และ (62) ทั้งหมดกลับให้แน่นอีกครั้ง การปรับเข็มชี้ระยะห่างของโต๊ะเลื่อย (ดูภาพประกอบ L) – จัดวางแผงกำหนดแนวขนานบนด้านขวาของใบเลื่อย เลื่อนแผงกำหนดแนวขนานจนเครื่องหมายใน แถบแสดง มาตราส่วน (56) แสดงบนมาตรส่วนด้านล่าง 29 ซม. เมื่อต้องการล็อคให้กดด้ามหนีบ (41) ลงอีกครั้ง – ดึงด้ามหนีบ (13) ขึ้นด้านบนทั้งหมดและดึงส่วนขยายโต๊ะ (6) ออกด้านนอกจนสุด

เข็มชี้ระยะห่าง (57) ต้องแสดงค่าบนมาตราส่วนบน (1) เหมือนกับค่าที่เครื่องหมายในแถบแสดงมาตราส่วน (56) แสดงบนมาตราส่วนล่าง (1) 1 609 92A 714 | (01.09.2021) Bosch Power Toolsไทย | 131

– ดึงส่วนขยายโต๊ะ (6) ออกด้านนอกจนสุด – คลายสกรู (63) ออกด้วยไขควงปากแฉก และจัดแนวเข็ม ชี้ระยะห่าง (57) ตามเครื่องหมาย 29 ซม. ของ มาตราส่วนบน (1) การปรับความขนานของแผงกำหนดแนวขนาน (ดูภาพ ประกอบ M) – จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน – ถอดกระบังป้องกัน (3) ออก – คลายด้ามหนีบ (41) ของแผงกำหนดแนวขนานออก และ เลื่อนไปจนสัมผัสใบเลื่อย

แผงกำหนดแนวขนาน (5) ต้องสัมผัสใบเลื่อยตลอดความยาว

– คลายสกรูหัวจมหกเหลี่ยม (64) ออกด้วยประแจขันหก เหลี่ยม (10) ที่จัดส่งมา – เลื่อนแผงกำหนดแนวขนาน (5) อย่างระมัดระวังจนสัมผัส ใบเลื่อยตลอดความยาวทั้งหมด – จับแผงกำหนดแนวขนานไว้ในตำแหน่งนี้ และกดด้ามหนีบ (41) ลงอีกครั้ง – ยึดสกรูหัวจมหกเหลี่ยม (64) กลับให้แน่นอีกครั้ง การปรับแรงหนีบของแผงกำหนดแนวขนาน แรงหนีบของแผงกำหนดแนวขนาน (5) อาจลดลงหลังใช้ งานบ่อยครั้ง – ขันสกรูปรับ (24) ไปจนแผงกำหนดแนวขนานสามารถยึด แน่นบนโต๊ะเลื่อยอีกครั้ง แถบแสดงมาตราส่วนของแผงกำหนดแนวขนาน (ดูภาพ ประกอบ M) – จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน – ถอดกระบังป้องกัน (3) ออก – เลื่อนแผงกำหนดแนวขนาน (5) จากด้านขวาจนสัมผัสใบ

เครื่องหมายของแถบแสดงมาตราส่วน (56) ต้องอยู่ในแนว เดียวกันกับเครื่องหมาย 0° มม. ของมาตราส่วน (1)

– คลายสกรู (65) ออกด้วยไขควงปากแฉกและจัดแนวเข็ม ชี้ระยะห่างตามเครื่องหมาย 0 มม. การปรับระดับของแผ่นแทรกโต๊ะ (ดูภาพประกอบ N)

ด้านหน้าของแผ่นแทรกโต๊ะ (25) จะต้องราบเป็นระดับ เดียวกันหรืออยู่ต่ำกว่าโต๊ะเลื่อยเล็กน้อย ด้านท้ายจะต้องราบ เป็นระดับเดียวกันหรืออยู่เหนือโต๊ะเลื่อยเล็กน้อย

– ใช้ปลายประแจแหวน (9) เพื่อปรับระดับที่ถูกต้องของสก รูปรับสี่ตัว (66) การจัดเก็บและการขนย้าย รักษาส่วนประกอบของอุปกรณ์ไว้ (ดูภาพประกอบer O1– O2) สำหรับการจัดเก็บ ท่านสามารถยึดชิ้นส่วนบางตัวของเครื่อง เข้ากับเครื่องมือไฟฟ้าได้ – ถอดแผงกำหนดแนวขนานเพิ่ม (43) ออกจากแผงกำหนด แนวขนาน (5) – ใส่ชิ้นส่วนเครื่องมือที่ปลดออกได้ทั้งหมดไว้ในช่องจัดเก็บ บนตัวเรือน (ดูตารางต่อไปนี้) ชิ้นส่วนของเครื่อง ช่องจัดเก็บ แผงกำหนดแนวขนาน (5) หมุนกลับด้าน แขวนจากด้านล่าง เข้าไปในรางนำ และยึดด้ามหนีบ (41) เสียบไม้ดัน (12) เข้าในจุดตั้ง (67) กระบังป้องกัน (3) แขวนในช่องของที่ยึด (11) และ ขันให้แน่นด้วยคันหนีบ (39) เสียบประแจขันหก เหลี่ยม (10) เข้าในจุดตั้ง (68) ประแจแหวน (9) เข้าในจุดตั้ง (69) ฉากหยุดมุม (2) เข้าในจุดตั้ง (7) แผงกำหนดแนวขนาน เพิ่ม (43) เลื่อนร่องเข้าที่ด้านหลังแผงกำหนด แนวขนานเพิ่ม (5) และขันให้แน่น ด้วยน๊อตปีก การยกเครื่องมือไฟฟ้า u ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับ แต่งใดๆ ที่เครื่องมือไฟฟ้า (ต. ย. เช่น บำรุงรักษา เปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิทช์เปิด-ปิดติดขึ้นอย่างไม่

ก่อนขนย้ายเครื่องมือไฟฟ้าต้องทำตามขั้นตอนต่อไปนี้: – จัดเครื่องมือไฟฟ้าให้อยู่ในขนย้าย (ดู "ตำแหน่งขนย้าย", หน้า127) Bosch Power Tools 1 609 92A 714 | (01.09.2021)132 | ไทย – ถอดอุปกรณ์ประกอบทั้งหมดที่ไม่สามารถติดตั้งกับเครื่อง มือไฟฟ้าได้อย่างแน่นหนา หากเป็นไปได้ให้ขนย้ายใบเลื่อยที่ไม่ใช้งานโดยใส่ ในภาชนะบรรจุที่ปิดฝา – เลื่อนส่วนขยายโต๊ะเลื่อย (6) เข้าด้านในทั้งหมดและกด ด้ามหนีบ (13) ลงเพื่อยึดให้แน่น – ใช้ด้ามถือ (29) เพื่อยกหรือขนย้าย u เมื่อขนย้ายเครื่องมือไฟฟ้า ให้ยกจับที่อุปกรณ์สำหรับขน ย้ายเท่านั้น และอย่ายก จับที่อุปกรณ์ป้องกันอันตรายอย่างเด็ดขาด การบำรุงรักษาและการบริการ การบำรุงรักษาและการทำความสะอาด u ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับ แต่งใดๆ ที่เครื่องมือไฟฟ้า (ต. ย. เช่น บำรุงรักษา เปลี่ยนเครื่องมือ ฯลฯ) รวมทั้งเมื่อขนย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิทช์เปิด-ปิดติดขึ้นอย่างไม่

u เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศ ให้สะอาดอยู่เสมอ การทำความสะอาด หลังเสร็จงานทุกครั้ง ให้เอาผง ฝุ่นและเศษออกโดยเป่าด้วยอากาศอัดหรือใช้แปรงปัด มาตรการลดเสียงรบกวน มาตรการโดยผู้ผลิต: – การสตาร์ทแบบนุ่มนวล – การส่งมอบพร้อมใบเลื่อยที่พัฒนาขึ้นเป็นพิเศษสำหรับลด

มาตรการโดยผู้ใช้: – การติดตั้งแบบให้มีการสั่นสะเทือนน้อยบนพื้นผิวทำงานที่

– การใช้ใบเลื่อยที่มีคุณสมบัติลดเสียงรบกวน – การทำความสะอาดใบเลื่อยและเครื่องมือไฟฟ้าเป็นประจำ อุปกรณ์ประกอบ หมายเลขสินค้า โต๊ะเลื่อย GTA 560 โต๊ะเลื่อย GTA 60 W 0 601 B22 700 0 601 B12 000

1 600 A01 ZE5 ใบเลื่อยสำหรับไม้และวัสดุที่เป็นแผ่น แผ่นกระดาน และแผ่นไม้ยาว/คิ้วบัว หมายเลขสินค้า สำหรับ 3601M440B0 : Standard for Wood 216x2.0/1.4 x 25.4 มม., 24

สำหรับ 3 601 M44 000 , 3 601 M44 0K0 , 3601M44040 : Standard for Wood 216 x 2.0/1.4 x 30 มม., 48 ฟัน

Expert for Wood 216x1.7/1.2 x 30 มม., 24 ฟัน

216x1.7/1.2 x 30 มม., 48 ฟัน

ใบเลื่อยสำหรับอะลูมิเนียม Expert for Aluminium 216 x 2.0/1.4 x 30 มม., 66 ฟัน

ใบเลื่อยสำหรับแผงลามิเนต Expert for Laminated Panel 216 x 2.1/1.4 x 30 มม., 66 ฟัน

การบริการหลังการขายและการให้คำปรึกษาการ

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของ ท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของ บ๊อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลข สินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บ๊อช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: +66 2012 8888 แฟกซ์: +66 2064 5800 www.bosch.co.th 1 609 92A 714 | (01.09.2021) Bosch Power ToolsBahasa Indonesia | 133 ศูนย์บริการซ่อมและฝึกอบรม บ๊อช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540

โทรศัพท์ 02 7587555 โทรสาร 02 7587525 สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่: www.bosch-pt.com/serviceaddresses

แบตเตอรี่ลิเธียม ไอออน ที่บรรจุอยู่ภาย ใต้ข้อกำหนดแห่งกฎหมายสินค้าอันตราย ผู้ ใช้สามารถขนส่งแบตเตอรี่แพ็คโดย ทางถนนโดยไม่มีข้อบังคับอื่นหากขนส่งโดยบุคคลที่สาม (เช่น : การขนส่งทางอากาศ หรือตัวแทนขนส่งสินค้า) ต้องปฏิบัติตามข้อกำหนดพิเศษเกี่ยวกับการบรรจุ ภัณฑ์และการติดฉลาก สำหรับการจัดเตรียมสิ่งของที่จะจัดส่ง จำเป็นต้องปรึกษาผู้เชี่ยวชาญด้านวัตถุอันตราย ส่งแบตเตอรี่แพ็คเมื่อตัวหุ้มไม่ชำรุดเสียหายเท่านั้น ใช้แถบ กาวพันปิดหน้าสัมผัสที่เปิดอยู่ และนำแบตเตอรี่แพ็ค ใส่กล่องบรรจุโดยไม่ให้เคลื่อนไปมาในกล่องได้ นอกจาก นี้กรุณาปฏิบัติตามกฎระเบียบของประเทศซึ่งอาจมีราย ละเอียดเพิ่มเติม การกำจัดขยะ เครื่องมือไฟฟ้า แบตเตอรี่แพ็ค อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ไปแยกประเภทวัสดุเพื่อนำกลับมาใช้ ใหม่โดยไม่ทำลายสภาพแวดล้อม อย่าทิ้งเครื่องมือไฟฟ้าและแบตเตอรี่แพ็ค/ แบตเตอรี่ที่นำกลับมาชาร์จใหม่ได้ ลงในขยะ
