用户手册 GCM 18V305 GDC Professional BOSCH
阅读所有警告和所有说明！不遵照以下警告和说明会导致电
击、着火和/或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制
电气安全
电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。
电动工具使用和注意事项
不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
106|中文
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发
保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。
电池式工具使用和注意事项
只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧
不要使用损坏的或更改过的电池组或工具。损坏或更改过的电池可能导致不可预料的情况发生，有着火、爆炸或受伤的风险。
不要将电池组或工具暴露于火焰或高温情况下。火焰或超过 130^ 的温度可能会引起爆炸
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。
维修
将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
决不能维修损坏的电池包。电池包仅能由生产者或其授权的维修服务商进行维修
斜切锯安全警告
斜切锯用于切割木材及类似木材的产品，不得与切割砂轮一起使用而用于切割铁质材料（比如棒、杆、螺柱等）。磨屑会导致移动件（比如下部防护罩）卡住。砂轮切割产生的火花会烧坏下部防护罩、切口嵌件和其它塑料零部件。
尽可能使用夹箍来支承加工件。如果用手支承加工件，必须始终确保手与锯片的每一侧至少相距100mm。如果加工件太小而不能稳固夹紧或用
手握住，则不要使用此锯切割。如果您的手离锯片过近，因接触锯片而导致受伤的风险就会增大。
加工件必须保持固定和夹紧，或紧靠栅栏和桌面。不要将加工件送入锯片或以任何方式徒手切割。未固定或可移动的加工件可能会高速抛出，从而导致受伤。
采用推入方式切割加工件。不要采用拉动方式进行切割时，抬起锯头并将其拉出至加工件上方而不要进行切割，起动电机，将锯头向下压，并将锯推入加工件。如果在拉动行程切割，很可能会导致锯片攀爬到加工件顶部，并将锯片总成猛烈抛向操作员。
切勿将手交叉放在锯片前面或后面的目标切割线上。交叉用手支承加工件（即用左手将加工件固定在锯片右侧，或用右手将加工件固定在锯片左侧）非常危险。
当锯片旋转时，不要为了去除木头碎片或出于任何其它原因，而将手伸到栅栏后面距离锯片每侧小于100mm的位置。旋转锯片与手部的距离可能不太明显，从而会导致严重受伤
切割之前，先检查您的加工件。如果加工件弯曲或扭曲，则将其夹紧，使外弓面朝向栅栏。始终确保加工件、栅栏与桌面之间沿切割线处没有空隙。弯曲或扭曲的加工件会扭动或移动，可能导致切割时旋转锯片上出现粘结。加工件中不得有钉子或异物。
将桌面上除加工件之外的所有工具、木头碎片等清理干净之后，才可以使用锯。小碎片或散乱的碎木屑或其它接触旋转锯片的物体会被高速抛出。
每次只能切割一个加工件。多个加工件堆叠在一起便无法充分夹紧或绷紧，可能导致切割时锯片上出现粘结或加工件移动
使用之前，应确保将斜切锯安装或放置在水平、牢固的工作表面上。水平且牢固的工作表面可降低斜切锯不稳定的风险
计划您的工作。每次更换斜面或斜角设置时，应确保正确设置可调栅栏以支承加工件，并确保其不会干扰锯片或防护系统。在工具关闭并且桌面上不放置加工件的情况下，模拟锯片穿过整个切口的过程，以确保没有干扰或切到栅栏的风险
加工比桌面更宽或更长的加工件时，应提供充分支承，比如工作台延伸、锯木架等。如果支承不牢固，比斜切锯桌面更长或更宽的加工件会倾斜。如果切割件或加工件倾斜，它会抬起下部防护罩或被旋转锯片抛出。
不要让另一个人代替工作台延伸或作为附加支承。如果加工件支承不稳定，会导致锯片出现粘结或者加工件在切割操作期间移动，从而将您及助手拉至旋转的锯片。
切割件不得卡住或压住旋转的锯片。如果进行限制（使用长度限制止挡），切割件会楔入锯片并猛烈抛出。
当对圆形材料（比如杆或管材）进行切割时，务必使用可正确支承的夹箍或夹具。杆在切割时很
可能会滚动，导致锯片“切入”并将您手中的工件拉向锯片。
接触加工件之前，使锯片达到全速。这会降低加工件抛出的风险。
如果加工件或锯片卡住，则关闭斜切锯。待所有移动件都停止后，拔下电源插头并/或拆下电池组。然后使卡住的材料可以自由移动。继续切割卡住的加工件会导致斜切锯失控或损坏
切割完成后，释放开关，保持锯头向下，待锯片停止后去除切割件。用手接近滑转锯片非常危险。
进行不完全切断时，或者在锯头完全处于向下位置之前释放开关时，应紧紧握住手柄。锯的制动操作会导致锯头突然向下拉动，存在受伤风险。
在锯头到达最低位置时，请勿松开手柄。始终用手将锯头引回最高位置。如果锯头不受控制地移动，则有伤害风险。
工作场地应保持清洁。材料混合特别危险。轻金属粉尘可能会起火燃烧或爆炸
不可以使用已经变钝、有裂痕、弯曲或损坏的锯片。锯片如果已经变钝了，或者锯齿变形了，会因为锯缝过小而提高锯割时的磨擦，锯片容易被夹住并造成反弹。
不可以使用高合金快速钢（HSS）制造的锯片。此类锯片容易折断。
始终使用轴孔尺寸和形状（菱形/圆形）正确的锯片。与台锯的安装硬件不匹配的锯片会偏离中心，造成失控。
如果电动工具仍在运转，不可以试着清除锯割范围内的锯屑、木屑等等。始终先收回机臂然后再关闭电动工具。
工作后如果锯片尚未冷却，切勿触摸锯片。工作时锯片会变得非常灼热。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道。
切勿打开充电电池。可能造成短路
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。
只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载
保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。
切勿掩盖了电动工具上的警示牌。
本电动工具交付时带有一块激光警示牌（见表格“符号及其含义”）。
不得将激光束指向人或动物，请勿直视激光束或反射的激光束。可能会致人炫目、引发事故或损伤眼睛。
如果激光束射向眼部，必须有意识地闭眼，立即从光束位置将头移开。
不得使用例如望远镜或其他聚光仪器观察光源。可能会损伤您的眼睛。
不得将激光束指向使用望远镜或类似聚光仪器的人。可能会损伤眼睛。
请不要对激光装置进行任何更改。您可以安全地使用本说明书中描述的设置选项
激光视镜（附件）不得用作护目镜。激光视镜用于更好地识别激光束；然而对激光束并没有防护作用。
激光视镜（附件）不得用作太阳镜或在道路交通中使用。激光视镜并不能完全防护紫外线，还会干扰对色彩的感知。
- 小心 - 如果使用了与此处指定的操作或校准设备不同的设备，或执行了不同的过程方法，可能会导致危险的光束泄露。
- 不可以使用其他类型的激光替代机器中的激光安装了不适合电动工具的激光可能危害他人。
注意！在使用有蓝牙功能的电动工具时，其他装置和设备、飞机和医疗器械（例如心脏起搏器、助听器）可能会出现故障。同样不能完全排除周围的人和动物会受到伤害。请不要在医疗设备、加油站、化工厂、有爆炸危险的地区附近和在爆破区内使用有蓝牙蓝牙功能的电动工具。请勿在飞机上使用有蓝牙功能的电动工具。请避免在身体附近较长时间使用。
蓝牙文字标记和图形符号（标志）是BluetoothSIG公司的注册商标和财产。Robert BoschPower ToolsGmbH根据许可使用这些文字标记/图形符号。
图标
以下符号可以帮助您正确地使用本电动工具。请牢记各符号和它们的代表意思。正确了解各符号的代表意思，可以帮助您更有把握更安全地操作本电动工具。
图标及其含义
12005-2341 2005-9831 0005-9831
DO RET(12,12) 2.5
RET(12,12) 2.5
DO RET(12,12) 2.5
RET(12,12) 2.5
激光束不要用望远镜直视激光等级1M
当电动工具运转时，切勿把手放在锯切区域内。碰到锯片会有受伤危险。
请佩戴防尘口罩。
请佩戴护目镜。
图标及其含义
请佩戴听力防护装置。工作噪音会损坏听力。
危险区域！手掌、手指或手臂必须尽可能远离该区域。
手指不要伸入滑动臂的运动部件之间。手指可能被挤压并造成严重伤害。
注意锯片的尺寸。孔径必须无间隙地与工具主轴贴合。如果必须使用缩径套，应注意根据锯片厚度、锯片孔径以及工具主轴直径来匹配缩径套的尺寸。尽可能使用与锯片配套的缩径套。
锯片直径必须与图标上的说明一致。
显示用于拧紧锯片的SDS销子的旋转方向（逆时针）和用于松开锯片的SDS销子的旋转方向（顺时针）。
搬运电动工具时只能握在标记的位置上（握柄槽）或握在搬运柄上。
切勿使用滑动臂的握柄提携电动工具。
对于垂直斜切角度，必须移动或完全去除左右侧挡轨延长件。
全新大功率发动机搭配ProCORE-18V充电电池提供与有线电动工具的发动机不相上下的功率。
夹紧手柄已打开：可以调整垂直斜切角度。
夹紧手柄已关闭：保持调整好的滑动臂垂直斜切角度。
显示调整垂直斜切角度的各个步骤。
- 松开夹紧手柄
图标及其含义
2.略微向左摆动滑动臂
3.通过旋钮调整所需的垂直斜切角度范围
通过旋钮调整垂直斜切角度范围：
锯片向左倾斜（45度至0度）
锯片向右倾斜（0度至45度）
滑动臂的整个摆动范围（-47度至+47度）
产品和性能说明
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。
请注意本使用说明书开头部分的图示。
按照规定使用
本电动工具适合以站立的方式，在木材上进行纵向和横向的直线锯切。水平斜切角度的范围在-52度至+60度之间，垂直斜切角度的范围在47度（左侧）至47度（右侧）之间。
本电动工具的功率适合锯切硬木和软木，以及木屑夹板和纤维板。
安装了合适的锯片后，也可以锯切铝制型材和塑料。
装入蓝牙Low Energy Module GCY42（低能耗模块）后，通过蓝牙无线技术在电动工具和移动终端设备之间传输电动工具的数据和设置。
插图上的机件
机件的编号和电动工具详解图上的编号一致。
(1) 手柄
(2）起停开关的开机锁
(3）用户界面
(4) 防护罩
(5) 摆动防护罩
(6) 活动式挡轨
(7) 挡轨
(8) 锯台延长件
(9）安装孔
(10) 垫板
(11) 锁定夹
(12) 任意斜切角度的固定旋钮（水平）
(13) 斜切角度预设置杆（水平）
(14) 任意斜切角度的夹紧柄（垂直）
(15) 标准斜切角度的标记槽（水平）
(16) 握柄槽
(17) 内六角扳手 (6毫米/4毫米)
(18) 内六角扳手 (2毫米)
(19) 螺旋夹钳
(20) 滑轮
(21)右侧斜切角度范围（0度至47度）角度指示器（垂直）
(22) 导屑器
(23) SDS销
(24) 出屑口
(25) 滑动机构的固定杆
(26) 吸尘适配接头
(27) 限深器的调整螺栓
(28) 限深器
(29) 激光警戒牌
(30) 激光保护盖
(31) 蓝牙低能耗模块GCY42的盖板
(32) 充电电池a）
(33) 充电电池的解锁按钮
(34) 滑动臂
(35) 运输固定装置
(36) 斜切角度刻度尺（垂直）
(37) 左侧斜切角度范围（47度至0度）角度指示器（垂直）
(38) 22.5度斜切角度的调整钮（垂直）
(39) 长度限制器的锁定螺栓
(40) 长度限制器
(41) 斜切角度刻度尺（水平）
(42) 锯台
(43) 调整斜切角度范围（垂直）的旋钮
(44) 锯片
(45) 激光束发射口
(46) 充电电池电量显示（用户界面）
(47) ECO模式指示灯（用户界面）
(48) 转速预选按键（用户界面）
(49) 转速等级/模式指示灯（用户界面）
(50) 智能手机指示灯（用户界面）
(51) 电动工具状态指示灯（用户界面）
(52) 温度指示灯（用户界面）
(53) 主轴锁
(54) 固定锯片的内六角螺栓
(55) 夹紧法兰
(56) 内夹紧法兰
(57) 锯台延长件夹紧杆
(58) 活动式挡轨的锁定螺栓
(59) 减震器
(60) 减震器调节螺栓
(61) 螺旋夹钳安装孔
(62) 翼形螺栓
(63) 螺杆
(64) 斜切角度的角度指示器（水平）
(65) 起停开关
(66) 垫板的固定螺栓
(67) 长度限制器的夹紧螺栓
(68) 激光定位调整螺栓（齐平度）
(69) 基本设定0度（垂直斜切角度）的调整螺栓
(70)
(71)
(72) 基本设定45度（左侧垂直斜切角度）的调整螺栓
(73) 基本设定45度（右侧垂直斜切角度）的调整螺栓
(74) 斜切角度刻度尺调整螺栓（水平）
(75) 角度指示器螺栓（水平）
(76) 任意斜切角度（垂直）夹紧手柄夹紧力调整螺栓
a）图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术参数
| 斜断锯 | GCM 18V-305 GDC | |
| 物品代码 | 3601M430.. | |
| 额定电压 | V=18 | |
| 空载转速(A) | 转/分钟 | 3000-4000 |
| ECO模式下的空载转速(A) | 转/分钟 | 2550 |
| 激光种类 | 纳米 | 650 |
| 毫瓦 | <1> | |
| 激光等级 | 1M | |
| 激光线散度 | 毫弧度 (全 角) | 1.0 |
| 重量符合EPTA-Procedure 01:2014(B) | 千克 | 26.9-27.8 |
| 充电时建议的环境温度 | 摄氏度 | 0...+35 |
| 工作时允许的环境温度(C)时 和存放时功率受限 | 摄氏度 | -20...+50 |
| 建议使用的充电电池 | GBA 18V... ProCORE18V... | |
| 推荐的充电器 | GAL 18... GAX 18... GAL 36... | |
| 数据传输 | ||
| 蓝牙 | 蓝牙4.2 (低能耗) | |
110|中文
| 斜断锯 | GCM 18V-305 GDC | |
| 信号间隔 | 秒 | 8 |
| 信号最大作用距离E) | 米 | 30 |
| 合适锯片的尺寸 | ||
| 锯片直径 | 毫米 | 305 |
| 锯片主体的厚度 | 毫米 | 1.7-2.6 |
| 最大切割宽度 | 毫米 | 3.2 |
| 固定孔直径 | 毫米 | 30 |
A)在20-25摄氏度的条件下带充电电池ProCORE18V 8.0Ah测得
B）视所使用的充电电池而定
C) 温度 < 0 摄氏度时功率受限
D)移动终端设备必须可与蓝牙低能耗装置（版本4.2）兼容并支持通用访问配置（GAP）。
E)根据外部条件包括所用接收设备的不同，覆盖范围会有很大差别。在封闭的室内以及由于金属障碍物（如墙壁、台架、箱子等），蓝牙覆盖范围可能明显缩小。许可的工件尺寸（最大/最小）：（参见“许可的工件尺寸”，页115)
安装
在电动工具上进行任何维护的工作（例如维修、更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
供货范围
为此请注意操作说明书开头显示的供货范围。
电动工具初次投入运行前请检查下列零件是否均配套提供：
- 已经安装好锯片(44)的斜断锯
-固定旋钮(12)
-内六角扳手(17)
-内六角扳手(18)
-螺旋夹钳(19)
-SDS销(23)
-集尘袋
提示：检查电动工具是否有坏损之处。
使用电动工具之前，必须详细检查防护装置或轻微损坏的零件是否仍然运作正常。检查活动性零件是否功能正常不会被夹住，以及该零件有否受损。所有的零件都必须安装正确，并且符合规定以确保机器的正常功能。
损坏的防护装置和零件必须按照规定交给合格的专业修理厂修理或更换。
除了供货范围中的部件之外，您还须使用以下的工具：
-十字螺栓起子
-开口扳手（尺寸：8毫米）
-环形扳手、开口扳手或套筒扳手（尺寸：10毫米和17毫米）
激活蓝牙低能耗模块GCY42
有关蓝牙Low Energy Module（低能耗模块）
GCY42的信息请见相应的使用说明。
激活纽扣电池
- 拆下蓝牙低能耗模块GCY42的盖板(31)。
- 拆下纽扣电池和蓝牙®低能耗模块GCY42之间的绝缘件。
- 关闭盖板(31)，以免污物进入。
利用螺丝刀或大一点的硬币拆下电动工具上蓝牙低能耗模块GCY42的盖板。使用不合适的物体可能会导致电子装置或盖板损坏。
为充电电池充电
请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池
提示：充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。
可以随时为锂离子电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。本锂离子电池配备了电池电子保护装置"ElectronicCellProtection（ECP)”，可以防止电池过度放电。电池的电量如果用尽了，保护开关会自动关闭电动工具：安装在机器上的工具刀头会停止转动。
电动工具被关闭之后，切勿继续按住起停开关。否则可能会损坏电池。
请注意有关作废处理的规定。
取出充电电池
本充电电池(32)具备双重锁定功能，即使不小心触动了充电电池的解锁按钮(33)，充电电池也不会从机器中掉落下来。只要充电电池安装在电动工具中，就会被弹簧固定在其位置上。
如需取下电池，则请按压解锁按钮，并将电池从电动工具中拔出。在此过程中请勿过度用力。
充电电池电量指示灯
充电电池电量指示灯的绿色LED灯显示充电电池的电量。基于安全原因，只能在电动工具静止时检查充电电池的电量。
按压充电电量指示灯按键或来显示充电电量。也可以在充电电池取下时操作。
如果按压充电电量指示灯按键后没有LED灯亮起，则说明充电电池损坏，必须进行更换。
提示：用户界面(3)上也会显示充电电池的电量。
充电电池型号GBA18V...
LED指示灯电量
3个绿灯常亮 60 - 100%
LED指示灯电量
2个绿灯常亮 30 - 60%
1个绿灯常亮5-30%
1个绿灯闪烁0-5%
充电电池型号ProCORE18V...
LED指示灯电量
5个绿灯常亮 80 - 100%
4个绿灯常亮 60 - 80%
3个绿灯常亮 40 - 60%
2个绿灯常亮 20 - 40%
1个绿灯常亮5-20%
1个绿灯闪烁 0 - 5%
安装各部件
-小心地从包装中取出所有的供货物品。
- 拆除电动工具和附带附件上的所有包装材料。
安装固定旋钮（参见插图a）
-将固定旋钮(12)旋入杆(13)上方相应的孔中。
锯切前务必拧紧固定旋钮(12)。否则锯片可能在工件中倾斜。
固定或活动的安装方式
为了能够稳定地操作机器，正式使用之前，必须将电动工具固定在平坦、稳固的工作平面上（例如工作台）。
安装在工作面上（参见插图b1）
- 使用合适的螺栓连接将电动工具固定在工作面上。为此需要钻孔(9)。
或
- 使用市售螺旋夹钳将电动工具的支撑脚夹紧在工作面上。
安装在博世工作台上（参见插图b2）
博世的GTA工作台有可调整高度的桌脚，使电动工具能够站立在任何底面上。工作台的工件托架用于支撑住比较长的工件。
阅读工作台附带的所有警告提示和说明。如果不遵守警告提示和说明，可能会导致触电、火灾和/或严重受伤的后果。
安装电动工具之前必须先正确地组装工作台。正确组装工作台非常重要，这样可以避免工作台倒塌。
- 将电动工具以运输位置安装在工作台上。
吸锯尘/吸锯屑
含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
- 尽可能使用适合物料的吸尘装置。
- 工作场所要保持空气流通。
- 最好佩戴P2滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃。
尘/屑吸集装置可能因为废尘、废屑或工件的残屑而造成堵塞。
- 关闭电动工具并取出充电电池。
- 静候让锯片完全停止转动。
- 找出造成阻塞的原因，并且排除障碍。

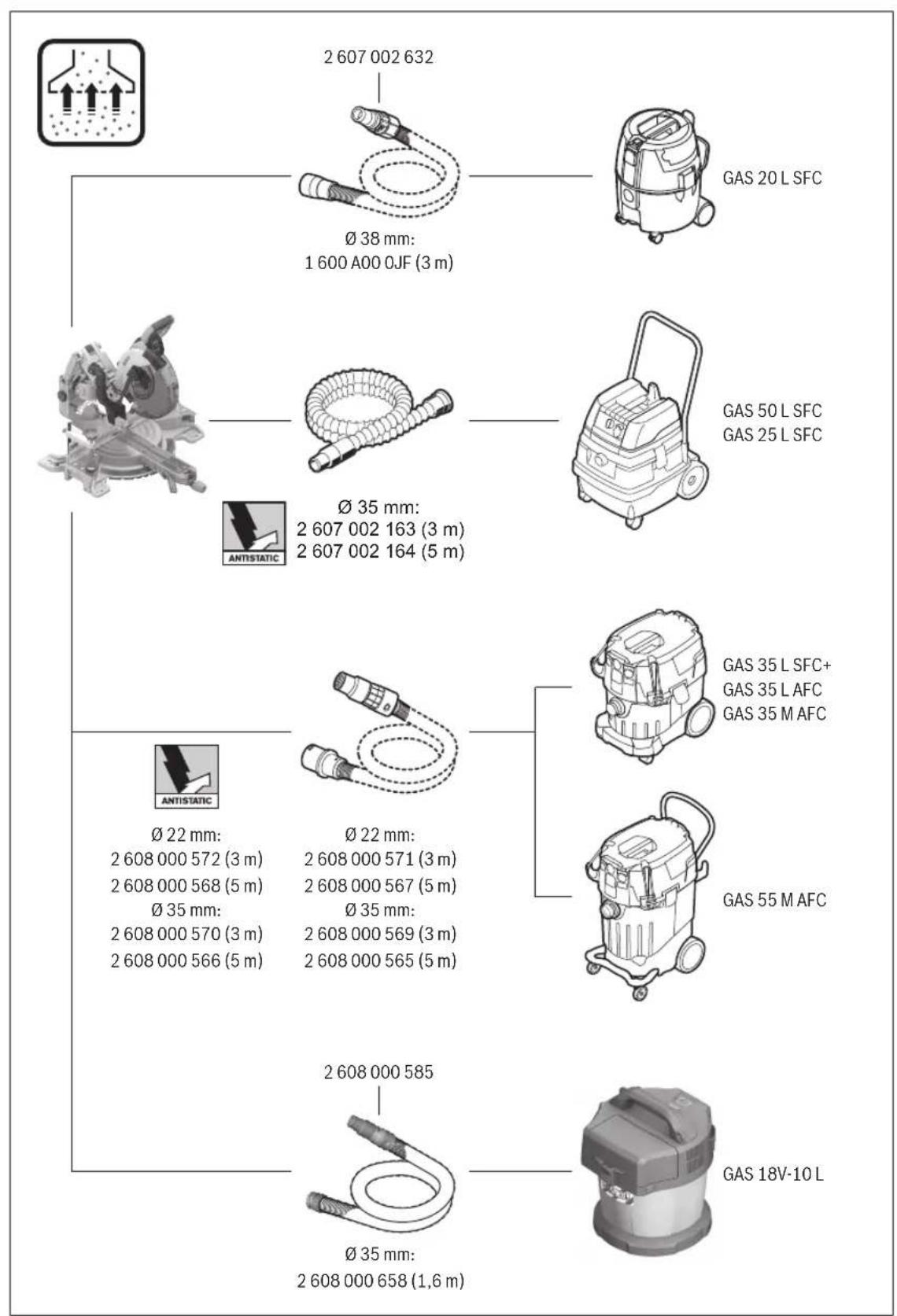

外部集尘
集尘时，可以将集尘器软管（直径35毫米）连接到吸尘适配接头(26)上。
-将集尘器软管与吸尘适配接头(26)连接到一起。根据工件的物料选择合适的集尘装置
抽吸可能危害健康、可能导致癌症或干燥的废尘时，务必使用特殊的集尘装置。
清洁吸尘适配接头
为确保最佳的集尘效果，必须定期清洁吸尘适配接头(26)。
- 将吸尘适配接头(26)旋转着从锯屑排口(24)中拉下。
- 清除工件的碎块和锯屑。
- 重新将吸尘适配接头旋转着压入锯屑排口，直到其越过锯屑排口的支撑环并卡牢。
更换锅片
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
安装锯片时务必穿戴防护手套。手如果接触锯片可能被割伤。
所使用的锯片的最高许可转速必须高于电动工具的无负载转速。
根据本说明书中提出的技术数据选择合适的锯片。必须选用通过EN847-1认证而且标示了此认证的锯片。
只能使用由本电动工具制造商所推荐的锯片，以及适合加工物料的锯片。这可防止锯切时锯齿过热
用内六角螺栓安装（参见插图c1-c4）
拆卸锯片
- 将电动工具调整在工作位置上。
- 将摆动防护罩(5)向后翻，并将其保持在该位置。
112|中文
- 用内六角扳手（4毫米）（17）转动内六角螺栓（54），同时按下主轴锁(53)，直到卡紧。
- 按住主轴锁(53)并顺时针拧出内六角螺栓(54)(左螺纹！）。
- 取下夹紧法兰(55)。
-取下锯片(44)。 - 重新慢慢放下摆动防护罩。
安装锯片
安装时请注意，锯齿的锯切方向（锯片上的箭头方向）必须和防护罩上的箭头方向一致！
必要的话，在安装之前清洁所有的零部件。
- 将摆动防护罩(5)向后翻，并将其保持在该位置。
-将新锯片放到内夹紧法兰(56)上。
-装上夹紧法兰(55)和内六角螺栓(54)。按压主轴锁(53)，直至卡止，然后逆时针拧紧内六角螺栓。 - 重新慢慢放下摆动防护罩。
用SDS销子安装（参见插图d）
在垂直斜切和使用SDS销(23)的情况下，在开始锯切前必须通过适当调整限深器(28)来确保SDS销永远不会接触到工件表面。这样可以避免SDS销和/或工件损坏。
拆卸锯片
- 将电动工具调整在工作位置上。
-将摆动防护罩(5)向后翻，并将其保持在该位置
-转动SDS螺栓(23)，同时按压主轴锁(53)，直至其卡止。 - 按住主轴锁(53)并顺时针拧出SDS销子(23)(左螺纹！)。
- 取下夹紧法兰(55)。
- 取下锯片(44)。
- 重新慢慢放下摆动防护罩。
安装锯片
安装时请注意，锯齿的锯切方向（锯片上的箭头方向）必须和防护罩上的箭头方向一致！
必要的话，在安装之前清洁所有的零部件。
- 将摆动防护罩(5)向后翻，并将其保持在该位置。
-将新锯片放到内夹紧法兰(56)上。 - 装上夹紧法兰(55)和SDS销子(23)。按压主轴锁(53)，直至卡止，然后逆时针拧紧SDS销子。
- 重新慢慢放下摆动防护罩。
运行
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
运输固定装置（参见插图A）
运输固定装置(35)方便您将电动工具运输到不同的安装位置。
锯切水平和/或垂直斜切角度时，必须根据切割方向向外拉动或完全取下左右侧的活动式挡轨(6)。
松开电动工具的锁定（工作位置）
- 通过手柄(1)略微向下按压滑动臂(34)，以松开运输固定装置(35)。
- 向外完全拉出运输固定装置(35)。
- 慢慢地向上提起滑动臂(34)。
锁定电动工具（运输位置）
- 将滑动臂(34)向后推到底并将其固定在该位置。
- 尽可能地向下移动滑动臂，直至运输固定装置（35）可以向内压到底。
其他提示：（参见“运输（参见插图Z）”，页117）
锁定滑动臂
滑动臂(34)的滑动机构可以通过夹紧杆(25)来锁定。滑动臂可以固定在两个位置：
- 滑动臂向后推到尽端（为了锯断）
- 滑动臂向前拉到底（为了紧凑的运输位置）
解开滑动臂的锁定（参见插图B1）
解开滑动臂(34)的锁定后，整个滑动机构都可以使用。
- 将夹紧杆(25)向下推压到底。
- 此时夹紧楔便会放开滑动臂上的两个下部铰接件。
锁定滑动臂（参见插图B2）
滑动臂向后推到底：
- 将滑动臂(34)向后推到底
- 此时滑动臂的两个上部铰接件会竖立起来并且会被关闭。
向上拉起夹紧杆(25)，至夹紧楔正确地定位在滑动臂的两个下部铰接件之间。 - 此时便能够锁定被向后推到底的滑动臂(34)。
滑动臂向前拉到底：
- 将滑动臂(34)向前拉到底
- 此时滑动机构会完全被抽出。
向上拉起夹紧杆(25)，至夹紧楔正确地定位在滑动臂的两个下部铰接件之间。 - 此时便能够锁定被向前推到底的滑动臂(34)。
准备工作
加长锯台（参见插图C）
长工件的末端不可以悬空，必须做好支撑工作。借助锯台延长件(8)可以向左右加大锯台。
- 将夹紧杆(57)向内翻。
- 向外拉动锯台延长件(8)，直至达到所需的长度（最大250毫米）。
- 固定锯台延长件时，请再次向外按压夹紧杆(57)。
移动挡轨（参见插图D-E）
| 垂直斜切角度 | 水平斜切角度 | |
| 0度-47度(左侧) | ≤ 44度(左侧/右侧) | - 松开锁定螺栓(58)。- 向外完全拉出左侧活动式挡轨(6)。 |
| 0度-47度(左侧) | ≥ 45度(左侧/右侧) | - 松开锁定螺栓(58)。- 向外完全拉出左侧活动式挡轨(6)。- 向上提起活动式挡轨。- 取下锁定螺栓(58)。 |
| 0度-47度(右侧) | ≤ 44度(左侧/右侧) | - 松开锁定螺栓(58)。- 向外完全拉出右侧活动式挡轨(6)。 |
| 0度-47度(右侧) | ≥ 45度(左侧/右侧) | - 向上提起活动式挡轨。 |
调整滑动臂的减震功能（参见插图F）
滑动臂(34)的滑动机构在出厂前就已预设好，交付电动工具时未减震。
您可以使用减震器(59)来调整滑动臂的减震功能：硬-稳定地操作动作；
软-快速地锯切。
- 用内六角扳手（4毫米）（17）松开两个调整螺栓（60），可获得更软的减震效果
一或 - 将两个调整螺栓(60)再拧紧一些，可以获得更硬的减震效果。
固定工件（参见插图G）
为了确保最佳工作安全性，务必固定好工件。不要加工太小而无法固定的工件。
- 把工件紧紧地顶在挡轨(7)和(6)上。
-将随附的螺旋夹钳(19)插到规定的孔(61)中。
-拧松翼形螺栓(61)，根据工件调整螺栓夹钳。重新拧紧翼形螺栓。
-拧紧螺杆(63)，从而固定住工件。
放松工件
- 逆时针旋转螺杆(63)，以便松开螺栓夹钳。
调整水平斜切角度
调整水平标准斜切角度（参见插图H）
锯台上设有标记槽(15)，以便快速精确地调整经常使用的水平斜切角度：
| 左 | 右 |
| 0° | |
| 45°; 31.6°; 22.5°; 15°; 22.5°; 31.6°; 45°; 60° | |
- 如果固定旋钮(12)被拧紧了，请先松开。
- 拉动杆(13)，向左或向右转动锯台(42)，直至达到所需的标记槽。
- 重新松开杆。杆必须正确地陷入标记槽中。
-再次拧紧固定旋钮(12)。
设定任意水平斜切角度（参见插图I）
水平斜切角度的调整范围在 52^ （左侧）和 60^ （右侧）之间。
- 如果固定旋钮(12)被拧紧了，请先松开。
- 拉动杆(13), 同时按压锁定夹(11), 直至卡入规定的凹槽中。这样锯台就能自由移动。
- 通过固定旋钮向左或向右转动锯台(42)，直至角度指示器(64)指在需要的水平斜切角度上。
-再次拧紧固定旋钮(12)。 - 要重新松开杆(13)（为了调整水平标准斜角尺），将杆向上拉。
锁定夹(11)跳回初始位置，杆(13)可以重新卡入标记槽(15)。
设定垂直斜切角度
垂直斜切角度的调整范围在 47^ （左侧）和 47^ （右侧）之间。
为了能够快速且精准地设定经常使用的垂直斜切角度，在 0^ 、 22.5^ 、 45^ 和 47^ 上有限制器。
- 向外完全拉出左侧活动式挡轨(6)。
-松开夹紧手柄(14)。 - 握着手柄(1)将滑动臂(34)向左摆动，直至角度指示器(37)指在需要的垂直斜切角度上。
- 让滑动臂(34)保持在这个位置，并重新拧紧夹紧手柄(14)。
不管是设定在哪一个垂直的斜切角度上，固定提杆的夹紧力必须能够紧紧地固定好滑动臂。
调整右侧垂直斜切角度范围（0度至45度）（参见插图J)
5°R
- 向外完全拉出右侧活动式挡轨(6)。
-松开夹紧手柄(14)。 - 握住手柄(1)使滑动臂(34)离开0度位置略微向左倾斜，转动旋钮(43)，直至显示所需的垂直斜切角度范围。
- 握住手柄(1)将滑动臂(34)向右摆动，直至角度指示器(21)指在需要的斜切角度上。
- 让滑动臂(34)保持在这个位置，并重新拧紧夹紧手柄(14)。
不管是设定在哪一个垂直的斜切角度上，固定提杆的夹紧力必须能够紧紧地固定好滑动臂。
114|中文
将垂直标准斜切角度调到 0^
为了能够再次将垂直标准斜切角度轻松调整到 0^ ，请将旋钮(43)卡入左侧垂直斜切角度范围。
- 将滑动臂(34)向右摆动，越过 0^ 位置。
调整整个垂直斜切角度范围 (-47^ 至 +47^)
- 向外完全拉出两个活动式挡轨(6)。
-松开夹紧手柄(14)。 - 握住手柄(1)使滑动臂(34)离开0度位置略微向左倾斜，转动旋钮(43)，直至显示所需的垂直斜切角度范围。
- 握住手柄(1)将滑动臂(34)向左或向右摆动，直至角度指示器(37)或(21)指在需要的垂直斜切角度上。
- 让滑动臂(34)保持在这个位置，并重新拧紧夹紧手柄(14)。
不管是设定在哪一个垂直的斜切角度上，固定提杆的夹紧力必须能够紧紧地固定好滑动臂。
将垂直标准斜切角度调到 22.5^ （参见插图K）
将调整按钮(38)向外完全拉出并旋转 90^ 。然后，握住手柄(1)摆动滑动臂(34)，直至听到滑动臂的卡止声。
设定水平和垂直斜切角度
投入使用
安装充电电池
只能使用Bosch原厂的锂离子充电电池，电池电压必须和机器铭牌上规定的电压一致。使用其他充电电池会发生损坏并有着火危险
- 将充好电的充电电池(32)推入电动工具的电池仓中，直至充电电池牢牢锁定。
接通（参见插图L）
- 接通电动工具时，首先将开机锁(2)推到中间，然后按压电源开关(65)并按住。
提示：基于安全的顾虑，电源开关(65)无法被锁定。所以操作机器时必须持续地按住开关。
关机
- 关闭时，请松开电源开关(65)。
ECO模式
当电动工具以节能的ECO模式运行时，充电电池的使用时间最多可延长 20%
当ECO模式激活时，转速等级/模式显示(49)中出现符号E。另外ECO模式指示灯(47)亮起
用户界面
用户界面(3)用于预选转速和电动工具的状态显示
转速预选
已预设Eco模式和3个转速等级
利用转速预选键(48)也可以在运行过程中预选所需的转速。
转速等级 转速[转/分钟]
| Eco 2550 | |
| 1 | 3000 |
| 2 | 3500 |
| 3 | 4000 |
状态显示
充电电池电量显示（用户含义/原因解决方案界面）（46）
绿色（2至5格） 充电电池已充电-
黄色 (1格) 充电电池的电量几乎耗尽 尽快更换充电电池或为其充电
红色（1格） 充电电池的电量用尽了更换充电电池或为其充电
温度显示(52) 含义/原因 解决方案
黄色已达到临界温度（电机、电子系统、充电电池）
让电动工具空转、冷却
红色电动工具过热并关闭让电动工具冷却
智能手机显示(50)和电动含义/原因解决方案工具状态显示(51)
黄色服务提醒更多信息参见BoschToolboxApp或委
托服务人员进行操作
电动工具状态显示(51)含义/原因解决方案
| 绿色 状态正常 - | |
| 黄色 已达到临界温度或充电电池的电量几乎 耗尽 | 让电动工具空转、冷却或尽快更换充电 电池或为其充电 |
| 红色 电动工具过热或充电电池电量耗尽 让电动工具冷却或更换充电电池或为其 充电 | |
| 以红光闪烁 重启保护已触发 关闭电动工具并再次接通,必要时取出 充电电池并再次装入。 | |
连接功能
搭配蓝牙低能耗模块GCY42，可为电动工具提供以下连接功能：
- 注册和个性化设置
-状态检查，警告信息输出 - 通用信息和设置
-管理
-设置转速级
有关蓝牙®Low Energy Module（低能耗模块）
GCY42的信息请见相应的使用说明。
当电动工具借助蓝牙无线技术向某个移动终端设备发送一条信息（例如温度警告）时，智能手机指示灯(50)亮起。
工作提示
一般性的锯切提示
锯切之前务必拧紧固定旋钮(12)和夹紧手柄(14)。否则锯片可能在工件中倾斜。
锯切之前务必拧紧固定旋钮(12)和夹紧杆。否则锯片可能在工件中倾斜。
进行任何锯切之前，必须先确定锯片不会接触挡轨、螺旋夹钳或其它的机件。必要时得拆除辅助挡块，或者适度调整辅助挡块。
装入了Bluetooth®（蓝牙）低能耗模块GCY42的电动工具配有一个无线接口。必须注意本地运行限制，例如在飞机上或医院里。
在不允许使用Bluetooth®（蓝牙）无线技术的区域内，必须取出蓝牙®低能耗模块GCY42和纽扣电池。
如果工件又长又重，必须在它悬空的末端放上衬垫或做好支撑。
不可以加工变形的工件。工件必须有一道笔直的边，这样才能够紧靠在挡轨上。
仅锯切已批准使用的材料。
保护锯片免受冲撞和敲击。不可以侧压锯片。
检查摆动防护罩的功能是否正常，能否自由移动。向下移动机臂时，必须打开摆动防护罩。向上移动机臂时，必须关闭锯片上方的摆动防护罩并卡在机臂最上方的位置。
标记锯切线（参见插图M）
两道激光为您标示了锯片的锯切线。这样您可以准确地放置好即将锯切的工件，而无需打开摆动防护罩。
-
短促点击电源开关(65)，不要按压开机锁(2)，以此来接通激光束。
-
工件上的记号要画在两道激光线之间。
提示：锯切前请检查显示的切线是否正确(参见“校准激光”，页116)。在密集使用机器之后，激光可能会因为震动而出现偏差。
操作者的位置（参见插图N）
不要和电动工具前的锯片站在一条线上，而是要站在锯片的侧面。这样可以避免工具回跳而伤到身体。
- 手掌、手指和手臂必须远离转动中的锯片。
- 不要在机臂前交叉双手。
更换垫板（参见插图O）
长期使用电动工具之后，衬板(10)会磨损。更换损坏的垫板。
- 将电动工具调整在工作位置上。
- 用内六角扳手(18)拧出螺栓(66)，然后取下旧衬板。
- 放上新的右侧垫板。
- 用螺栓(66)尽可能地向右拧紧垫板,使锯片在整个可能的拉动长度上不与垫板接触。
- 采取相同的步骤安装新的左侧垫板
许可的工件尺寸
水平斜切角度垂直斜切角度高 x 宽[毫米]
A)带水平定距挡块（高×宽：60毫米×400毫米）
B)带垂直定距挡块（高 x 宽：72毫米 × 50 毫米）
最小工件（=所有可以通过螺旋夹钳(19)夹紧在锯片左侧或右侧的工件）：160毫米×35毫米（长×宽）
最大切削深度（0度/0度）：120毫米
锯切
无拉动锯切（砍锯） （参见插图P）
-将滑动臂(34)向后推到底并将其固定在该位置。确保限深器(28)已向内压到底并通过开口调节调整螺栓(27)，使滑动臂在移动时不会碰到限深器。
- 根据尺寸正确地夹紧工件。
- 必要时，请设定好需要的斜切角度（水平和/或垂直）。
- 接通电动工具的电源。
- 通过手柄(1)缓慢向下移动滑动臂(34)。
- 施力均匀地锯切工件。
- 关闭电动工具并等待，直至锯片完全停止转动。
- 慢慢地向上提起滑动臂(34)。
带拉动的锯切（参见插图Q）
开机之前以及在整个锯割过程都得牢牢地握紧手柄。锯割时要控制好滑动臂。只要一时分神，便可能接触曝露在外的滑动臂进而造成伤害
-解开滑动臂(34)的锁定。通过来回推拉滑动臂(34)来检查整个滑动机构是否可用。
- 根据尺寸正确地夹紧工件。
- 必要时，请设定好需要的斜切角度（水平和/或垂直）。
- 通过手柄(1)将滑动臂(34)拉离挡轨(7)，直至锯片位于工件的前方。
- 接通电动工具的电源。
- 通过手柄(1)缓慢向下移动滑动臂(34)。
- 现在把滑动臂(34)推向挡轨(7)方向，然后施力均匀地锯切工件。
- 关闭电动工具并等待，直至锯片完全停止转动。
- 慢慢地向上提起滑动臂(34)。
锯切等长的工件（参见插图R）
简单锯切等长工件时，可以使用长度限制器(40)（附件）。
可以将长度限制器安装在锯台延长件(8)的两侧
-松开锁定螺栓(39)，通过夹紧螺栓(67)合起长度挡块(40)。
- 重新拧紧锁定螺栓(39)。
- 将锯台延长件(8)调整到所需的长度。
调整限深器（切槽） （参见插图S）
锯切凹槽或使用定距挡块时则必须调整限深器
- 向外翻出限深器(28)。
- 通过手柄(1)将滑动臂(34)摆动到所需的位置。
转动调整螺栓(27)，直至螺栓末端接触到限深器(28)。 - 慢慢地向上提起滑动臂(34)。
特殊工件
锯切弯曲或圆形工件时，必须特别加强固定好工作，以防工件打滑。在锯切线上，工件、挡轨和锯台之间不允许有空隙。
必要时，必须制造专用支架。
加工雕刻的木条
可以使用以下两种不同的方式加工条状型材：
工件定位 地板条 天花板条
-靠在挡轨上
- 平放在锯台上
接下来可以根据条状型材的宽度，选择带或不带拉动的锯割方式。
务必先在废木上测试设定好的斜切角度（水平和/或垂直）。
检查和调整基本设定
为了确保精确的锯切，在频繁使用之后必须检查电动工具的基本设定，必要时进行适度调整。
检查时不仅要有足够的经验，而且还要使用特殊工具。
博世的客户服务中心能够快速可靠地执行这项工作。
校准激光
提示：要测试激光功能，必须将电动工具连接到电源上。
校准激光时（例如移动机臂时），千万不要按下电源开关。无意中启动电动工具可能会造成伤害。
- 将电动工具调整在工作位置上。
- 转动锯台(42)，直至达到0度对应的标记槽(15) 必须可以感觉到杆(13)卡入标记槽中。
检查（参见插图T1）
- 在工件上画一条直线。
- 通过手柄(1)缓慢向下移动滑动臂(34)。
- 调整工件，让锯片上的锯齿靠在锯切线上。
- 握住工件让它保持在这个位置，并重新慢慢地向上提起滑动臂。
- 固定好工件。
- 利用开关接通激光束。
即使在放下滑动臂时，投射在工件上锯切线两侧的激光束必须和整段锯切线等距平行。
调整（参见插图T2）
-
调整右侧激光束：
-
用内六角扳手(18)旋转右侧调整螺栓(68)，直至右侧激光束在整个长度上与工件上标记的锯切线齐平。
同时移动左侧激光束。
逆时钟方向转动会使激光束从左向右移动，顺着时钟方向转动会使激光束从右向左移动。 - 调整左侧激光束：
- 用内六角扳手(18)旋转左侧调整螺栓(68)，直至左侧激光束至工件上所标记锯切线的距离与右侧激光束至锯切线的距离相同。
逆时钟方向转动会使激光束从左向右移动，顺着时钟方向转动会使激光束从右向左移动。
将垂直标准斜切角度调到 0^
- 将电动工具调整在运输位置上。
转动锯台(42)，直至达到 0^ 对应的标记槽(15)必须可以感觉到杆(13)卡入标记槽中。
检查（参见插图U1）
- 将角规调整到 90^ 并将其放到锯台(42)上。 角规的支脚必须与锯片(44)在整个长度上齐平
调整（参见插图U2）
- 松开夹紧手柄(14)。
- 使用套筒扳手（10毫米）拧松两个调整螺栓(69)（至少1圈）。
- 用内六角扳手（4毫米）(17)拧松调整螺栓(71)(约3圈)。
用内六角扳手（4毫米）（17）尽可能地拧入或拧出调整螺栓（70），直到 规的支脚和锯片在整个长度上齐平。 - 重新拧紧夹紧手柄(14)。接着先拧紧调整螺栓(71)，然后再重新拧紧调整螺栓(69)。
如果角度指示器(37)和(21)在调整后未指向刻度尺(36)的0°标记线，请用十字螺栓刀松开固定螺栓并沿着0°标记校准角度指示器。
将垂直标准斜切角度调到 45^ （左侧）
- 将电动工具调整在工作位置上。
转动锯台(42)，直至达到 0^ 对应的标记槽(15)必须可以感觉到杆(13)卡入标记槽中。 - 向外完全拉出左侧活动式挡轨(6)。
- 松开夹紧手柄(14)并通过手柄(1)将滑动臂向左翻到极限位置（ 45^ ）。
检查（参见插图V1）
- 将角规调整到 45^ 并将其放到锯台(42)上。 角规的支脚必须与锯片(44)在整个长度上齐平
调整（参见插图V2）
-
用开口扳手（8毫米）尽可能地拧入或拧出调整螺栓(72)，直到 角 规 的 支 脚 和 锯 片 在 整 个 长 度 上齐平。
-
重新拧紧夹紧手柄(14)。
如果角度指示器(37)和(21)在调整后未指向刻度尺(36)的45°标记线，首先请再次检查垂直斜切角度的0°设置和角度指示器。然后重复设定45°垂直斜切角度。
将垂直标准斜切角度调到 45^ （右侧）
- 将电动工具调整在工作位置上。
转动锯台(42)，直至达到 0^ 对应的标记槽(15)必须可以感觉到杆(13)卡入标记槽中。 - 向外完全拉出右侧活动式挡轨(6)。
- 松开夹紧手柄(14)。
通过手柄(1)使滑动臂离开 0^ 位置略微向左倾斜，转动旋钮(43)，直至显示右侧垂直斜切角度范围。
通过手柄(1)将滑动臂向右翻到极限位置（45°）。
检查（参见插图W1）
- 将角规调整到 135^ 并将其放到锯台(42)上。 角规的支脚必须与锯片(44)在整个长度上齐平。
调整（参见插图W2）
- 用开口扳手（8毫米）尽可能地拧入或拧出调整螺栓(73)，直到角规的支脚和锯片在整个长度上齐平。
- 重新拧紧夹紧手柄(14)。如果角度指示器(37)和(21)在调整后未指向刻度尺(36)的 45^ 标记线，首先请再次检查垂直斜切角度的 0^ 设置和角度指示器。然后重复设定 45^ 垂直斜切角度。
对准水平斜切角度的刻度尺
- 将电动工具调整在工作位置上。
转动锯台(42)，直至达到0°对应的标记槽(15) 必须可以感觉到杆(13)卡入标记槽中。
检查（参见插图X1）
- 将角规调节到 90^ 并在锯台(42)上将其放到挡轨(7)和锯片(44)之间。
角规的支脚必须与锯片(44)在整个长度上齐平。
调整（参见插图X2）
- 用内六角扳手（4毫米）（17）松开所有四个调整螺栓（74），转动锯台（42）和刻度尺（41），直至角规的支脚和锯片在整个长度上齐平。
重新拧紧螺栓。
如果角度指示器(64)在调整后未指向刻度尺(41)的0度标记线，请用十字螺栓刀松开螺栓(75)并沿着0度标记校准角度指示器。
不管是设定在哪一个垂直的斜切角度上，固定提杆的夹紧力必须能够紧紧地固定好滑动臂。
调整
- 松开夹紧手柄(14)。
- 用套筒扳手（17毫米）逆时针转动调整螺栓(76)可降低夹紧力，顺时针转动则提高夹紧力。
调整垂直斜切角度，再次拧紧夹紧手柄(14)并检查是否已达到所需的夹紧力。
运输（参见插图Z）
运输电动工具之前必须先执行以下各步骤：
- 将滑动臂(34)向后推到底并将其固定在该位置。
确保限深器(28)已向内压到底并通过开口调节调整螺栓(27)，使滑动臂在移动时不会碰到限深器。
尽可能地向下移动滑动臂，直至将运输固定装置(35)能向内压到底。
- 将锯台延长件(8)向内推到底。
- 将垂直斜切角度调整到0度并拧紧夹紧手柄(14)。
- 将锯台(42)旋转至极限位置并拧紧固定旋钮(12)。
- 拆除所有无法固定安装在电动工具上的附件。
118|中文
- 运输时必须尽可能把不使用的锯片放置在封闭的盒子中。
- 运输时，请握住锯台侧面的握柄槽(16)。
运输电动工具时只能使用运输装置，不要使用防护装置、滑动臂或手柄。
保养和维修
保养和清洁
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
摆动防护罩必须能够无阻地来回摆动，并且要能够自动关闭，所以防护罩的四周必须随时保持清洁。每次工作结束后，使用压缩空气或毛刷清除机器上的灰尘和锯屑。
定期清洁滑轮(20)。
附件
| 物品代码 | |
| 集尘袋 | 1609 B05 010 |
| 工作台GTA 2500 W | 0601 B12 100 |
| 工作台GTA 2500 Compact | 0601 B12 400 |
| 工作台GTA 2600 | 0601 B12 300 |
| 工作台GTA 3800 | 0601 B24 000 |
| 3601 M43 000:用于木材和板材、装饰板和木条的锯片 | |
| Standard for Wood 305 x 2.2/1.6 x 30毫米, 40齿 | 2608 837 741 |
| Standard for Wood 305 x 2.2/1.6 x 30毫米, 60齿 | 2608 837 742 |
| Standard for Wood 305 x 2.2/1.6 x 30毫米, 96齿 | 2608 837 744 |
| Expert for Wood 305 x 2.2/1.6 x 30毫米, 42齿 | 2608 644 527 |
| Expert for Wood 305 x 2.2/1.6 x 30毫米, 60齿 | 2608 644 528 |
| Expert for Wood 305 x 2.2/1.6 x 30毫米, 96齿 | 2608 644 529 |
| 3601 M43 000:用于铝材的锯片 | |
| Standard for Aluminium 305 x 2.4/1.8 x 30毫米, 96齿 | 2608 837 782 |
| Expert for Aluminium 305 x 2.4/1.8 x 30毫米, 96齿 | 2608 644 547 |
| 3601 M43 000:用于纤维水泥板的锯片 | |
| Expert for Fibre Cement 305 x 2.2/1.6 x 30毫米, 8齿 | 2608 644 559 |
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
中国大陆
博世电动工具（中国）有限公司
中国浙江省杭州市
滨江区 滨康路567号
102/1F服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特/德国
其他服务地址请见：
随着机器一起供货的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。
但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。
确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。
处理废弃物
必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。
不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！
充电电池/电池：
锂离子：
请注意“搬运”段落中的指示（参见“搬运”，页118)确认设置。
有关中国的更多信息
CMITID显示在蓝牙设备铭牌上
繁體中文
安全注意事項
電動工具通用安全警告
警告
請詳讀工作臺及電動工具的所有安全警告與使用說明。若不
遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。
保存所有警告和說明書以備查閱。
在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。
工作場地的安全
保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。
電氣安全
電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險
不得將電動工具暴露在雨中或潮湿環境中。水進入電動工具將增加電擊危險。
不得滥用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮湿環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。
人身安全
保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防墜面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。
電動工具使用和注意事項
不要滥用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並/或取出電池盒。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
保持切削刀具锋利和清潔。保養良好的有鋒利切削刀的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。
電池式工具使用和注意事項
只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
120|繁體中文
在濫用條件下，液體會從電池中潰出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中潰出的液体會發生腐蝕或燃燒。
請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出现無法預期的反應，進而導致著火、爆炸或造成人員受傷。
勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過130℃的環境中可能造成爆炸。
請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。
检修
將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。
角度切斷機的安全警告
角度切斷機主要用於切割木材或質地相似之產品，無法搭配切割砂輪用於切割金屬類材料，如鋼筋、金屬桿、螺柱等。砂磨粉塵會使運動元件（例如下檔板）卡住。砂輪切割產生的火花會燒到下擋板、墊片與其他塑料零件。
請盡量利用夾具固定加工件。若用手握持加工件，手與錯片兩側應保持至少100mm的距離。請勿用此錯片切割過小而無法固定或需用手握持的工件。若您的手太靠近錯片，會增加因接觸錯片而受傷的風險。
加工件需保持固定，並使用圖標與工作台進行固定。請勿將加工件朝锯片方向送入或「徒手」進行切割。未固定或移動的加工件可能高速拋出而造成人員受傷。
請推動錸片通過加工件。切勿拉動錸片通過加工件。切割時，請將錸頭升高並拉出而不要與加工件接觸，接著將錸頭下壓再推動錸片通過加工件。以拉動方式進行切割會造成錸片移至加工件上，而使錸片組件突然射向操作員。
請勿將手穿過錯片切割路線的上方。以「雙手交叉」的方式握持加工件，例如以左手將加工件握在錯片右側（反之亦然），是非常危險的。
當錯片仍在轉動時，不論是為了取下剩餘的木材或任何原因，請勿將雙手伸過圖欄靠近錯片至100mm以內。您的手可能因不慎靠近轉動的錯片而造成嚴重的傷害。
在切割前請先檢視您的加工件。若加工件呈現弓形或有彎曲，在固定時請將彎曲面的凸緣朝向圈欄。請隨時讓加工件、圈欄與工作台在切割線上保持切齊。變形或彎曲的加工件可能會扭曲或偏移而在切割時卡到轉動的鋸片。在加工件中不可有釘子等外物。
在使用锯片前請先將工作台上的工具、木屑等淨空，僅留下加工件。小型碎屑、鬆脫的木材或其他物件如接觸到轉動之锯片可能會高速射出。
一次只切割一片加工件。將多個加工件疊起來不易固定或支撐，故可能會在切割時卡住錶片或偏移。
使用前請確實將角度切斷機安裝或放置在水平、堅固的工作面上。水平且堅固的工作面可降低使角度切斷機不穩定的風險。
作業前請先做規劃。每次變動傾斜或斜角的設定時，請記得調整圍欄使其能正確支撐加工件且不會影響到防護系統。當機具未「開啟」且工作台上無加工件的情況下，先模擬移動錶片以確認其不會受到任何影響或有切割到圍欄的風險。
遇到較工作台更長或更寬的加工件時，請用工作台延伸裝置、锯木架等協助固定。若未確實固定超出角度切斷機的加工件，則加工件可能會翻倒。若切斷的物品或加工件翻倒，可能會使下擋板翘起或物品被轉動的鋅片射出。
請勿讓其他人員擔任工作台延伸裝置或額外支撐物的角色。未固定加工件在切割時會造成刀片卡住或使加工件移動而使您與助手偏向錫片。
切除的物件不可卡住或靠近轉動的錐片。若加以限制（如使用長度擋片），切除的物件可能會接觸到錐片而突然射出。
請隨時利用固定裝置或夾具將圓形材料如桿子、管子等妥善固定。桿子在切割時容易滾動，使錸片卡住而將加工件連同您的手一起「捲入」錸片中。
在讓锯片接觸加工件時，請先讓刀片達到全速運轉的狀態。如此可降低加工件射出的風險。
若加工件或錫片卡住，請將角度切斷機關閉。請等候移動零件停止再將插頭從電源拔掉及/或取下電池組。接著再設法清除卡住的材料。在加工件卡住的狀態下繼續錫切會造成失控或角度切斷機損壞。
在切割完畢後，請鬆開開關、保持錶頭朝下等候錶片停止，然後再取下切開的加工件。用手靠近怠轉的錶片非常危險。
當切割不完整或在錫頭未完全處於下方位置時鬆開開關，請握緊握把。錫片的煞車動作會造成錫頭突然下拉而有受傷的風險。
锯頭到達最低位置時，請勿鬆開手把手。隨時用手將錯頭放回最高位置。若錯頭失控，則有受傷的風險。
作業區請保持整潔。複合材質是極具危險性的材質。輕質合金粉塵可能會起火或爆炸。
不可以使用已經變鈍、有裂痕、彎曲或損壞的錸片。錸片如果已經變鈍了，或者錸齒變形了，會因為錸縫過小而提高錸割時的磨擦，錸片容易被夾住並造成反彈。
- 不可以使用高合金快速鋼（HSS）製造的錫片。此類錫片容易折斷。
請務必使用具備正確尺寸和心軸形狀（鑽石或圓形）的錫片。不符合錫片安裝硬體的刀片在運轉時將會偏離中心，進而導致失控。
如果電動工具仍在運轉，不可以試著清除切割範圍內的鋁屑、木屑等。先收回機臂然後再關閉電動工具。
加工後如果錫片尚未冷卻，切勿觸摸錫片。工作時錫片會變得非常灼熱。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
切勿拆開充電電池。可能造成短路。
尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
僅可使用產品的原廠充電電池。如此才可依照產品提供過載保護。
保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之虞。
謹慎對待電動工具上的警告標示，絕對不可讓它模糊不清而無法辨識。
本電動工具出貨時皆有附掛雷射警示牌（詳見「符號和它們的代表意義」一覽表）。
請勿將雷射光束對準人員或動物，您本人亦不可直視雷射光束或使雷射光束反射。因為這樣做可能會對他人眼睛產生眩光，進而引發意外事故或使眼睛受到傷害。
萬一雷射光不小心掃向眼睛，應立刻閉上眼睛並立刻將頭轉離光束範圍。
請勿使用望遠鏡等聚光儀器或透過此類儀器注視雷射光源。您的眼睛可能因此受傷。
勿將雷射光束對準正在使用望遠鏡或其他類似物品觀看的人員。他們的眼睛可能因此受傷。
請勿對本雷射裝備進行任何改造。您可以放心使用本操作說明書中所述及的設定方法。
請勿將雷射眼鏡當作護目鏡（配件）使用。雷射眼鏡是用來讓您看清楚雷射光束：但它對於雷射光照射並沒有保護作用。
請勿將雷射眼鏡當作護目鏡（配件）使用，或在道路上行進間使用。雷射眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。
小心·若是使用非此處指明的操作設備或校正設備，或是未遵照說明的操作方式，可能使您暴露於危險的雷射光照射環境之下。
- 不可以使用其他類型的雷射替代機器中的雷射。若是安裝了不適合電動工具的雷射，可能危及人員安全。
小心！使用電動工具時若開啟Bluetooth功能，將可能對其他裝置或設備、飛機以及醫療器材（例如心律調節器、助聽器等）產生干擾。同樣亦無法完全排除對鄰近之人員或動物造成身體危害的可能性。請勿在醫療器材、加油站、化學設備、爆炸危險場所以及易爆環境等處附近，使用電動工具的Bluetooth功能。請勿在飛機上使用電動工具的Bluetooth功能。應避免直接貼靠在身體部位旁的長時間持續操作。
Bluetooth®一詞及其標誌（商標）為Bluetooth SIG,Inc.所擁有之註冊商標。Robert Bosch Power Tools GmbH對於此詞彙/標誌之任何使用均已取得授權。
符號
以下符號可以幫助您正確地使用本電動工具。請牢记各符號和它們的代表意義。正確了解各符號代表的意思，可以幫助您更有把握更安全地操作本電動工具。
符號和它們的代表意義
請勿用光學望遠鏡直視
雷射光束
雷射等級1M
當電動工具運轉時，切勿把手伸進錯切範圍內。手若觸碰錯片有被割傷的危險。
請佩戴防塵面罩。
請佩戴護目鏡。
請佩戴耳罩。工作噪音會損壞聽力。
危險範圍！手掌，手臂和手指頭必須盡可能遠離這個範圍。
手指頭不可以伸入滑動臂的活動零件中。手指頭可能被捲入零件並造成嚴重傷害。
請注意錸片尺寸。錸片上的內孔直徑必須和工具主軸完全吻合，不能有空隙。如果必須使用異徑管，則應注意：異徑管尺寸必須與錸片主體厚度、錸片內孔直徑以及工具主軸直徑相配。請儘可能使用錸片隨附的異徑管。錸片直徑必須與符號上的數值相符。
符號和它們的代表意義
指示旋緊錐片（逆時針）與鬆開錐片（順時針）時SDS插銷的旋轉方向。
搬運電動工具時只能握在專門為搬運而設置的指定位置上（把手槽）或握在搬運把手上。
切勿從滑動臂的把手處提起電動工具。
斜錯角為垂直角度時，必須移動左側或右側擋軌延長件，或者將它整個拆除。
採用全新高效能馬達，並搭配ProCORE-18V充電電池，其性能表現可比有線電動工具的馬達。
緊固握把打開：
可調整垂直斜錫角。
緊固握把閉合：
固定住滑動臂已調整好的垂直斜錫角。
指示調整垂直方向斜鋅角的各個步驟。
- 麻開緊固握把
- 將滑動臂略微往左翻轉
3.利用旋钮调整所需的垂直斜锯角範圍
利用旋钮调整垂直斜锯角範圍：
锯片向左倾斜 (45^ 0^)
锯片向右倾斜 (0^ 45^)
請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。請留意操作說明書中最前面的圖示。
依規定使用機器
本電動工具適合以站立的方式，在木材上進行縱向和横向的直線锯切。此時可加工的水平斜锯角為-52°至+60°，可加工的垂直斜锯角為（左側）47°至（右側）47°。
本電動工具的功率適合錫切硬木和軟木，以及塑合板與織維板。
安裝合適的錫片後，也可以錫切鋁製型材和塑膠。電動工具若有搭載Bluetooth Low Energy Module GCY42，即可透過Bluetooth無線技術，與終端行動裝置傳輸資料和設定。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
(1) 把手
(2) 起停開關的作動安全鎖
(3）使用者介面
(4) 防護罩
(5) 活動防護罩
(6) 可調式止動滑軌
(7) 止動滑軌
(8) 锅台延長件
(9）安装孔
(10) 嵌補板
(11) 止動夾
(12) 偏好斜锯角的鎖定旋钮（水平）
(13) 斜錐角設定扳片 (水平)
(14) 偏好斜锯角的紧固握把（垂直）
(15) 基本斜锯角的刻槽（水平）
(16) 把手凹槽
(17) 内六角扳手（6mm/4mm）
(18) 内六角扳手（2mm）
(19) 活動夾鉗
(20) 滑輪
(21) 右側斜錸角範圍的角度指示器 (0^ 至 47^) （垂直）
(22) 尊屑器
(23) SDS插銷
(24) 出屑口
(25) 滑動機構的夾緊桿
(26) 吸塵轉接頭
(27) 限深挡塊的校正螺栓
(28) 限深搢塊
(29) 雷射警示牌
(30) 雷射保護蓋
(31) 藍牙 Low Energy Module GCY 42 的護蓋
(32) 充電電池
(33) 充電電池解鎖按鈕
(34) 滑動臂
(35)搬運固定裝置
(36)斜锯角刻度尺（垂直）
(37) 左側斜錸角範圍的角度指示器 (47^ 至 0^) （垂直）
(38) 22.5^ 斜錫角調整鈕（垂直）
(39) 長度擋塊的鎖定螺栓
(40) 長度擋塊
(41) 斜锯角刻度尺（水平）
(42)錫台
(43) 斜锯角範圍調整旋钮（垂直）
(44) 銅片
(45)雷射光束射出口
(46)充電電池的電量指示器（使用者介面）
(47) ECO 模式指示器（使用者介面）
(48) 載速預設按鈕（使用者介面）
(49) 轉速档位/模式指示器（使用者介面）
(50) 智慧型手機指示器（使用者介面）
(51) 電動工具狀態指示器（使用者介面）
(52) 温度指示器（使用者介面）
(53) 主軸銷
(54)固定锯片的内六角螺栓
(55) 紧固法蘭
(56) 内側緊固法蘭
(57)錫台延長件的夾緊桿
(58) 可調式止動滑軌的鎖定螺栓
(59) 减震器
(60) 减震功能的调整螺栓
(61) 活動夾鉭安裝孔
(62)蝶翼螺栓
(63)螺桿
(64)斜锯角的角度指示器（水平）
(65) 電源開關
(66) 嵌补板的固定螺栓
(67) 長度擇塊的止付螺栓
(68)雷射定位的調整螺栓（對齊）
(69)/ 0^ 基本設定的調整螺栓（垂直斜锯角）
(70)/
(71)
(72) 45^ 基本設定的調整螺栓（左側垂直斜錫角）
(73) 45^ 基本設定的調整螺栓（右側垂直斜錫角）
(74) 斜锯角刻度尺的调整螺栓（水平）
(75)角度指示器的固定螺栓（水平）
(76)用以設定任意斜锯角之緊固握把的夾力調整螺栓（垂直）
a）圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。
技術性數據
| 斜斷锯 | GCM 18V-305 GDC |
| 產品機號 | 3601 M430.. |
| 額定電壓 | V=18 |
| 無負載轉速A) | 次/分 3000-4000 |
| ECO 模式下的無負載轉速A) | 次/分 2550 |
| 雷射種類 | nm 650 |
| mW<1 | |
| 雷射等級 | 1M |
| 雷射標線的光束發散角 | mrad( 1.0全角) |
| 重量符合 EPTA-Procedure 01:2014(B) | kg 26,9-27,8 |
| 充電狀態下的建議環境溫度 | °C 0...+35 |
| 操作狀態下的容許環境溫度(C)以及存放狀態下 | °C -20...+50 |
| 建議使用的充電電池 | GBA 18V...ProCORE18V... |
| 建議使用的充電器 | GAL 18...GAX 18...GAL 36... |
| 資料傳輸 | |
| 藍牙 | 藍牙4.2(低功率)D) |
| 訊號間隔時間 | 秒 8 |
| 訊號最遠傳送範圍(E) | m 30 |
| 適用錶片的尺寸 | |
| 錶片直徑 | mm 305 |
| 錶片主體的厚度 | mm 1.7-2.6 |
| 最大錶切寬度 | mm 3.2 |
| 孔徑 | mm 30 |
A)於20-25℃配備充電電池ProCORE18V 8.0Ah時測得。
B) 視所使用的充電蓄電池而定
C) 温度 < 0^ C 时, 性能受限
D) 終端行動裝置必須與Bluetooth®（藍牙）低功耗設備（4.2版）相容，並支援Generic Access Profile（GAP）。
E)此傳送範圍受外在環境條件（包含您所使用之接收裝置）的影響而有極大差異。在密閉空間內，諸如牆面、置物櫃、提箱等物品中的金屬部件會阻礙藍牙功能的傳輸，而使訊號傳送範圍明顯縮小。
容許的工件尺寸（最大/最小）：(參見「容許的工件尺寸」，頁129)
安装
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
124|繁體中文
供货範圍
對此，請您留意操作說明書開頭處的供貨範圍說明。
初次使用本電動工具之前，先檢查以下各部件是否包含在供貨範圍中：
使用電動工具之前，必須仔細檢查防護裝置或輕微損壞的零件是否仍然運作正常。檢查活動零件是否功能正常、沒有被卡死，以及是否有任何零件有否受損。所有零件都必須安裝正確，並且符合規定以確保機器能夠正常運作。
損壞的防護裝置和零件必須按照規定交給合格的專業修理廠修理或更換。
除了供貨範圍中的部件之外，您還須使用以下的工具：
如需Bluetooth® Low Energy Module GCY42的相關資訊，請詳讀其操作說明書。
敏用鈕扣電池
- 取下藍牙® Low Energy Module GCY 42 的護蓋 (31)。
- 取下鈕扣電池與藍牙® Low Energy Module GCY 42 之間的絕緣件。
-關上護蓋(31)，讓灰塵無法侵入。
請用螺絲起子或一枚錢幣等類似物品，將蓝牙® Low Energy Module GCY 42 的護蓋從電動工具上取下。若使用不當物品，可能造成電子零件或護蓋損壞。
為充電電池進行充電
只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。
提示：出貨時充電電池已部分充電。首度使用電動工具之前，請先用充電器將充電電池充飽電以確保充電電池蓄滿電力。
鈉離子充電電池可隨時充電，不會縮短電池的使用壽命。如果突然中斷充電，電池也不會損壞。
鈉離子充電電池配備了電池保護裝置「ElectronicCell Protection (ECP)」，可以防止充電電池過度
放電。充電電池的電量如果用盡了，保護開關會自動關閉電動工具：嵌件工具會停止轉動。
電動工具自動關機後，請勿再按壓電源開關。否則充電電池可能會損壞。
请您遵照廢棄物處理相關指示。
取出充電電池
本充電電池（32）具備了雙重鎖定功能，即使不小心按壓了充電電池解鎖按鈕（33），充電電池也不會從機器中掉落出來。固定彈簧會把充電電池夾緊在機器中。
若要取出充電電池，請按壓解鎖按鈕，然後將充電電池抽出電動工具。不可以強行拉出充電電池。
充電電池的電量指示器
充電電池的電量指示器透過綠色LED燈告知充電電池的目前電量。基於安全顧慮，務必在電動工具完全靜止時才能檢查充電電池的電量。
按一下電量指示器按鈕或即可顯示目前的電量。即使已取出充電電池，此項功能仍可正常運作。
按壓電量顯示按鈕後，LED燈若未亮起，即表示充電電池故障，必須予以更換。
提示：充電電池目前的電量也會顯示在使用者介面 (3)。
充電電池型號GBA18V...
LED 燥 容量
3顆綠燈持續亮起 60 - 100%
2颗綠燈持續亮起 30 - 60%
1颗綠燈持續亮起5-30%
1顆綠燈呈閃爍狀態 0 - 5%
充電電池型號 ProCORE18V...
LED 燥容量
5顆綠燈持續亮起 80 - 100%
4颗綠燈持續亮起 60 - 80%
3顆綠燈持續亮起 40 - 60%
2顆綠燈持續亮起 20 - 40%
1顆綠燈持續亮起5-20%
1顆綠燈呈閃爍狀態 0 - 5%
安装各部件
- 小心地從包裝中取出所有隨附零件。
- 拆除電動工具和隨附配件上的所有包裝材料。
安裝鎖定旋鈕（請參考圖a）
- 將鎖定旋鈕 (12) 旋入撥桿 (13) 上方的對應孔內。
鍥切之前務必旋緊鎖定旋钮(12)。否則錶片可能在工件中傾斜。
固定安装方式或活動安装方式
為了能夠穩定地操作機器，正式使用機器之前，必須把電動工具固定在平坦、穩固的工作平面上（例如工作桌）。
安装在工作平面上（請參考圖b1）
-使用合適的夾鉛把電動工具固定在工作平面上。必須利用安裝孔（9）來進行固定。或
- 也可以使用一般市售活動夾鉅，夾住電動工具的支撐腳以便將它固定在工作平面上。
安装在博世工作台上
（請參考圖b2）
博世的GTA工作桌擁有可調整高度的桌腳，使電動工具能夠穩固站立在任何底座上。工作桌的工件托架可以支撐較長工件。
請詳讀工作桌附帶的所有警告指示和說明。若未遵循警告指示和說明可能遭受電擊、發生火災並/或造成嚴重傷害。
安裝電動工具之前必須先正確地組裝工作桌。重點是要正確地組裝工作桌，如此可以避免工作桌倒塌。
- 把電動工具調整至搬運位置並將它安裝在工作台上。
吸除废塵/料屑
含鉛顔料、部分木材種類、礦石和金屬的加工廢壓有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢壓，可能會引發過敏反應或感染呼吸道疾病。
某些塵埃（例如加工橡木或山毛櫱的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。
- 儒可能使用適合物料的吸塵裝置。
- 工作場所要保持空氣流通。
- 建議佩戴P2過濾等級的口罩。
請留意並遵守貴國的物料加工相關法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。
廢壓/料屑吸集裝置可能被廢壓、廢屑或工件殘屑堵塞。
-關閉電動工具並取出充電電池。 - 請您稍候，讓鋅片完全停止轉動。
- 找出造成堵塞的原因，並且排除障礙。
外接其他吸塵裝置
若要吸塵，您也可在吸塵轉接頭（26）接上吸塵器軟管（直徑35mm）。
- 將吸塵器軟管連接至吸塵轉接頭 (26)。
根據工件材質選擇合適的吸塵器。
吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵器。
清潔吸塵轉接頭
必須定期清潔吸壓轉接頭(26)，以確保最佳吸壓效果。
- 以旋轉方式將吸壓轉接頭 (26) 從出屑口 (24) 上拔下。
- 清除工件的碎塊和錯屑。
- 再度把吸壓轉接頭旋入出屑口中，要讓轉接頭越過出屑口的支撐環並正確地卡牢。
更换锯片
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
安裝錶片時務必穿戴防護手套。碰觸到錶片可能被割傷。
所使用的鋅片其最高容許轉速必須高於電動工具的無負載轉速。
根據本說明書中提出的特性參數選擇合適的鋅片。必須選用通過EN847-1認證並具有認證標示的鋅片。
只能使用本電動工具製造商所推薦的錶片，以及加工物料適用的錶片。唯有這樣做才能避免錶切時發生錶齒過熱的情形。
使用内六角螺栓進行安裝（請參考圖c1-c4）
拆卸锅片
- 把電動工具調整至工作位置。
- 將活動防護罩 (5) 往後翻轉，然後讓它保持在這個位置上。
- 用內六角扳手（4mm）（17）旋轉內六角螺栓（54）並同時按壓主軸鎖（53），讓它卡緊。
- 按壓主軸鎖(53)不要放開，並沿順時針方向將內六角螺栓(54)旋出（左旋螺蚊！）。
-取下紧固法蘭（55）。
-取出锯片（44）。 - 重新慢慢放下活動防護罩。
安装锡片
安裝時請注意，錯齒的錯切方向（即錯片上的箭頭指示方向）必須與防護罩上的箭頭指示方向一致！
必要時，請在安裝前清潔所有待安裝的零部件。
- 將活動防護罩 (5) 往後翻轉，然後讓它保持在這個位置上。
- 將新鋅片裝到內側緊固法蘭(56)上。
- 裝上緊固法蘭(55)和內六角螺栓(54)。按壓主軸鎖(53)，直到其卡緊，接著再沿逆時針方向旋緊內六角螺栓。
126|繁體中文
- 重新慢慢放下活動防護罩。
使用SDS插銷進行安裝（請參考圖d）
在進行垂直斜錫和使用SDS插銷(23)的情況下，必須在錫切前適當地設置限深擋塊(28)，以確保SDS插銷在任何時候都不會接觸工件表面。如此可以防止SDS插銷和/或工件受損。
拆卸锯片
- 把電動工具調整至工作位置。
- 將活動防護罩 (5) 往後翻轉，然後讓它保持在這個位置上。
- 旋轉SDS插銷(23)並同時按壓主軸鎖(53)，讓它卡緊。
- 按壓主軸鎮 (53) 不要放開，並沿順時針方向將 SDS 插銷 (23) 旋出（左旋螺紋！）。
-取下紧固法蘭（55）。
一取出锯片（44）。 - 重新慢慢放下活動防護罩。
安装锯片
- 安裝時請注意，錫齒的錫切方向（即錫片上的箭頭指示方向）必須與防護罩上的箭頭指示方向一致！
必要時，請在安裝前清潔所有待安裝的零部件。
- 將活動防護罩 (5) 往後翻轉，然後讓它保持在這個位置上。
- 將新錶片裝到內側緊固法蘭 (56) 上。
- 裝上緊固法蘭(55)和SDS插銷(23)。按壓主軸鎖(53)，直到其卡緊，接著再沿逆時針方向旋緊SDS插銷。
- 重新慢慢放下活動防護罩。
操作
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
搬運固定裝置（請參考圖A）
搬運固定裝置 (35) 可讓您輕鬆將電動工具搬運至不同工作地點。
解開電動工具的鎖定（工作位置）
- 從把手 (1) 處將滑動臂 (34) 略微往下按壓，以便將搬運固定裝置 (35) 麻開。
- 將搬運固定裝置 (35) 拉至最外側。
- 慢慢地向上提起滑動臂 (34)。
鎖定電動工具（搬運位置）
- 將滑動臂 (34) 推到最后面，然後將它固定在這個位置上。
- 將滑動臂往下拉至，搬運固定裝置 (35) 能夠推至最內側的程度。
進一步提示：（參見「搬運（請參考圖Z）」，頁131)
鎖定滑動臂
滑動臂（34）的滑動機構可透過夾緊桿（25）鎖定。滑動臂可以固定在兩個位置：
- 將滑動臂推到最後面時（適用於錯斷）
- 將滑動臂拉至最前面時（適用於收攜的搬運位置）
解開滑動臂的鎖定（請參考圖B1）
滑動腎 (34) 解開鎖定後，滑動機構即可全面使用。
- 將夾緊桿 (25) 往下按壓到底。
- 此時夾緊桿的夾緊楔便會放開滑動臂的兩個下方關節部位。
鎖定滑動臂（請參考圖B2）
滑動臂推到最后面：
- 將滑動臂（34）往後推到底。
- 此時滑動臂的兩個上方關節部位會豎立起來並且閉合。
- 將夾緊桿(25)往上拉起，直到夾緊楔位於滑動臂的兩個下方關節部位之間。
- 已推到最后面的滑動臂 (34) 將因此鎖定無法再移動。
滑動臂推到最前面：
- 將滑動臂 (34) 往前拉到底。
- 此時滑動機構會完全移出。
- 將夾緊桿 (25) 往上拉起，直到夾緊楔位於滑動臂的兩個下方關節部位之間。
- 已拉至最前面的滑動臂 (34) 將因此鎖定無法再移動。
正式運作前的準備工作
延長錮台（請參考圖C）
長型工件的末端不可以懸空，必須做好支撐。
锯台可藉助锯台延長件（8）往左及往右延伸。
- 把夹紧桿(57)向内推。
- 將錫台延長件 (8) 往外拉至所需長度（全長 250 mm）。
- 若要固定錫台延長件，請將夾緊桿（57）重新往外推即可。
移動止動滑軌（請參考圖D-E）
锯切水平及/或垂直斜锯角时，必须依照锯切方向将左側或右側的活動式止動滑軌(6)往外拉或整個拆除。
垂直斜锯角水平斜锯角
| 0°-47° (左側) | ≤ 44° (右側/左側) | -鬆開鎖定螺栓(58)。 -將左側活動式止動滑軌(6)拉至最外側。 |
垂直斜锯角水平斜锯角
| 0°-47° (左側) | ≥ 45° (右側/左側) | -鬆開鎖定螺栓(58)。 -將左側活動式止動滑軌(6)拉至最外側。 -將活動式止動滑軌往上提起。 -拆除鎖定螺栓(58)。 |
| 0°-47° (右側) | ≤ 44° (右側/左側) | -鬆開鎖定螺栓(58)。 -將右側活動式止動滑軌(6)拉至最外側。 -將活動式止動滑軌往上提起。 |
| 0°-47° (右側) | ≥ 45° (右側/左側) |
調整滑動臂的減震功能（請參考圖F）
滑動臂的滑動機構（34）出廠前已進行預調，電動工具出貨時並無減震功能。
您可從減震器（59）自行調整滑動機構的減震性能：硬-穩定地操作；
軟－快速地錫切。
- 用內六角扳手（4mm）（17）鬆開兩顆調整螺栓（60），即可調軟減震性能
-或 - 將兩顆調整螺栓 (60) 鍍得更緊，即可調硬減震性能。
固定工件（請參考圖G）
為了確保工作安全，請務必固定好工件。
不可以加工太小而無法固定的工件。
- 將工件往止動滑軌 (7) 和 (6) 壓緊固定。
- 將隨附的活動夾鉗(19)插進任一專為其設置的孔洞(61)。
- 鬚開蝶翼螺栓 (61) 並配合工件調整活動夾鉗。重新鎖緊蝶翼螺栓。
- 將螺桿(63)牢牢旋緊，以便固定工件。
放鬆工件
- 請逆時針旋轉螺桿 (63) 即可鬆開活動夾鉅。
调整水平斜锯角
設定水平方向的基本斜錸角（請參考圖H）
錫台上設有刻槽(15)，讓您能夠快速而精準地調整至經常使用的水平斜錫角：
| 左 | 右 |
| 0° | |
| 45°; 31.6°; 22.5°; 15°; 22.5°; 31.6°; 45°; 60° | |
- 鍵定旋鈕(12)若已鎖上，請將它鬆開。
- 拉起撥桿（13）然後將錫台（42）往左或往右旋轉至所需刻槽。
- 再度放開撥桿。撥桿必須正確地陷入凹槽記號中。
- 將鎖定旋鈕 (12) 重新拉緊。
設定偏好水平斜锯角（請參考圖1）
水平斜錸角的調整範圍在 52^ （左側）至 60^ （右側）之間。
- 鍵定旋鈕(12)若已鎖上，請將它鬆開。
- 拉起撥桿(13)並同時按壓止動夾(11)，直到卡入專門為其設置的凹槽內。於是鋅台便可自由移動。
- 轉動鎖定旋鈕便可讓錶台(42)向左或向右移直到角度指示器(64)指在所需水平斜錫角上。
- 將鎖定旋钮 (12) 重新旋緊。
- 若要重新鬆開撥桿（13）（以便設定水平方向的基本斜錸角），請將撥桿往上拉。此時止動夾（11）會彈回原來的位置，於是又可以重新將撥桿（13）卡入刻槽（15）中。
設定垂直斜锯角
垂直斜锯角的调整範圍在 47^ （左側）至 47^ （右側）之間。
在 0^ 、 22.5^ 、 45^ 和 47^ 等角度上設有擋塊，可讓您快速而精準地調整至經常使用的斜鋸角。
調整左側垂直斜鋸角範圍（45°至0°）
L
- 將左側活動式止動滑軌 (6) 拉至最外側。
- 颗開緊固握把 (14)。
- 從把手 (1) 處將滑動臂 (34) 往左翻轉，直到角度指示器 (37) 指在所需垂直斜錯角上。
-讓滑動臂(34)保持在於這個位置上，然後重新旋緊緊固握把(14)。
不管是設定在哪一個垂直斜錸角上，緊固握把的夾緊力必須能夠緊緊地固定好滑動臂。
調整右側垂直斜錸角範圍（0°至45°）（請參考圖J）
5°R
- 將右側活動式止動滑軌 (6) 拉至最外側。
- 颗開緊固握把 (14)。
- 從把手 (1) 處將滑動臂 (34) 從 0^ 位置略微往左傾斜，轉動旋钮 (43)，直到看見所需垂直斜鋸角範圍。
- 從把手 (1) 處將滑動臂 (34) 往右翻轉，直到角度指示器 (21) 指在所需斜錫角上。
-讓滑動臂(34)保持在於這個位置上，然後重新旋緊緊固握把(14)。
128|繁體中文
不管是設定在哪一個垂直斜錸角上，緊固握把的夾緊力必須能夠緊緊地固定好滑動臂。
設定垂直方向的 0^ 基本斜锯角
旋钮（43）卡入左側垂直斜锯角範圍，如此才能重新微調垂直方向的 0^ 基本斜锯角。-將滑動臂（34）從右側翻轉至 0^ 位置上。
調整整個垂直斜锯角範圍 (-47^ 至 +47^)
- 將兩個活動式止動滑軌 (6) 拉至最外側。
- 麻開緊固握把 (14)。
- 從把手 (1) 處將滑動臂 (34) 從 0^ 位置略微往左傾斜，轉動旋钮 (43)，直到看見所需垂直斜錸角範圍。
- 從把手 (1) 處將滑動臂 (34) 往左或往右翻轉，直到角度指示器 (37) 或 (21) 指在所需垂直斜錫角上。
-讓滑動臂(34)保持在於這個位置上，然後重新旋緊緊固握把(14)。不管是設定在哪一個垂直斜銘角上，緊固握把的夾緊力必須能夠緊緊地固定好滑動臂。
設定垂直方向的 22.5^ 基本斜錫角（請參考圖K）
將調整鈕(38)拉至最外側，然後將它旋轉 90^ 。接著從把手(1)處翻轉滑動臂(34)，直到聽見滑動臂卡上的聲音。
設定水平與垂直斜錫角
操作機器
安装充電電池
只能使用 Bosch 原廠的鈉離子充電電池，電池的電壓必須和電動工具產品銘牌上提供的電壓值一
顯示目前狀態
| 充電電池的電量指示器 代表意義/原因 解決辦法 (使用者介面)(46) | |
| 綠色 (2至5格) 仍有足夠電力 - | |
| 黃色 (1格) 充電電池的電量即將用盡 優快更換充電電池或為其充電 | |
| 紅色 (1格) 充電電池的電量耗盡 更換充電電池或為其充電 | |
| 溫度指示器 (52) 代表意義/原因 解決辦法 | |
| 黃色 已達到臨界溫度 (馬達、電子部件、充 電電池) | 讓電動工具空轉並降溫冷卻 |
| 紅色 電動工具過熱並隨即關機 讓電動工具降溫冷卻 | |
| 智慧型手機指示器 (50) 代表意義/原因 解決辦法 和電動工具狀態指示 器 (51) | |
| 黃色 保養提醒 如需進一步資訊，請至 Bosch Toolbox | App 或將產品送交保養 |
電動工具狀態指示器(51)代表意義/原因解決辦法
| 綠色 正常狀態- | |
| 黃色 已達到臨界溫度或充電電池的電量即將 用盡 | 讓電動工具空轉並降溫冷卻，或是儘快 更換充電電池/為其充電 |
| 紅色 電動工具過熱或充電電池的電量耗盡,讓電動工具降溫冷卻,或是更換充電電 池/為其充電 | |
| 紅色閃爍 防止再起動功能已觸發,將電動工具關閉然後重新開啟,必要時 | 請取下充電電池再重新裝入。 |
連線後支援的功能
搭配使用藍牙 Low Energy Module GCY 42時，電動工具連線後提供以下功能：
- 設冊及植入個人化設置
- �狀態檢測、發送警告訊息
-提供一般資訊、設定工具 - 管理
- 輸速檔位的設定
如需Bluetooth® Low Energy Module GCY42的相關資訊，請詳讀其操作說明書。
電動工具透過Bluetooth®無線技術傳送資訊（例如溫度警告）至行動終端裝置時，將出現智慧型手機指示器(50)。
作業注意事項
一般性的锯切指示
锯切之前務必旋緊鎖定旋鈕(12)和緊固握把(14)。否則鋅片可能在工件中傾斜。
▶錫切之前務必旋緊鎖定旋钮(12)和夾緊桿。否則錫片可能在工件中傾斜。
進行任何錯切之前，必須先確定錯片不會接觸止動滑軌、活動夾鉗或其它的機件。必要時得拆除輔助擋塊，或者適度調整輔助擋塊。
搭载Bluetooth® Low Energy Module GCY 42的電動工具配備無線介面。請您務必遵守不同場所的使用限制條件，例如在飛機或醫院內。
進入禁止使用藍牙®無線技術的區域時，藍牙® Low Energy Module GCY 42 以及鈕扣電池必須取下。
如果工件又長又重，必須在它懸空的末端底下墊上襯墊或做好支撐。
不可以加工已被拉扯移位的工件。工件必須有一道筆直的邊，這樣才能夠貼靠在止動滑軌上。
只能錫切符合規定的材料。
保護錶片，以免受遭衝擊和碰撞。不可以側壓錶片。
檢查活動防護罩的功能是否正常，移動防護罩時會不會發生磨擦。將機臂往下移時，活動防護罩必須開啟。將機臂往上移時，活動防護罩必須閉合，蓋在鋅片上，並固定在機臂的最上方位置。
標示錫線（請參考圖M）
兩道雷射光束為您顯示錶片的錶線。這樣您可以準確地放置好待錶切的工件，無需打開活動防護罩。
-
此外請開啟雷射光束，其做法是：不必按壓作動安全鎖(2)，直接點觸一下起停開關(65)。
-
工件上的記號要畫在兩道雷射線之間。
提示：锯切之前請檢查，锯線是否仍正確顯示（參見「校正雷射」，頁130）。因為在頻繁使用機器之後，雷射光束時可能會因震動而偏移。
操作者的位置（請參考圖N）
不可以站在電動工具前而與錶片呈一直線，所站位置應要保持在錶片的側面。這樣可以保護身體避免受到反彈力道衝擊。
- 手掌、手指和手臂必須遠離轉動中的錐片。
-雙手不得橫放在機臂前方。
汰換嵌補板（請參考圖O）
電動工具經長時間使用後，嵌補板（10）可能磨損。
更換損壞的嵌補板。
- 把電動工具調整至工作位置。
- 用内六角扳手 (18) 旋出螺栓 (66)，然後取出舊嵌補板。
- 装上新的右側嵌補板。
-
利用螺栓 (66) 將嵌補板儘可能將往右鎖緊，即使有任何拉扯動作，錸片全長都不會與嵌補板有任何接觸。
-
採取相同的步驟安裝新的左側嵌補板。
容許的工件尺寸
| 水平斜錸角 垂直斜錸角 高度 x 宽度 [mm] | |
| 0° 0° 104 x 341 | 45 x 400^A) 120 x 200^B) 180 x 40 |
| 45°(左) 0° 104 x 240 | 180 x 20 |
| 0° 45° (左) 60 x 341 | |
| 0° 45° (右) 40 x 341 | |
| 45° 45° (左) 60 x 240 | |
| 45° 45° (右) 40 x 240 | |
最小工件（=所有随附之可用夾鉗(19)夾在錶片左側或右側的工件）：160mm×35mm（長×寬）
最大锯切深度 (0^ / 0^) ：120mm
130|繁體中文
锯切
無需拉動的錫切（砍錸）（請參考圖P）
- 將滑動臂(34)推到最后面，然後將它固定在這個位置上。請確認：限深擋塊(28)是否已推到最裡面且移動滑動臂時校正螺栓(27)不會穿過開口碰觸到限深擋塊。
- 根據尺寸固定好工件。
- 依照需求，調整好所需斜錸角（水平和/或垂直）。
-啟動電動工具。 - 利用把手（1）緩慢地將滑動臂（34）往下拉。
- 锯切工件時必須施力均勻。
- 關閉電動工具並等待錶片完全停止轉動。
- 慢慢地向上提起滑動臂 (34)。
需拉動的錫切（請參考圖Q）
開機之前以及在整個錫切過程都得牢牢地握緊把手。錫切時要控制好滑動臂。只要一時分神，便可能接觸曝露在外的滑動臂進而造成傷害。
-解開滑動臂(34)的鎖定。透過拉出與推回滑動臂(34)，檢查滑動機構是否可全範圍使用。
- 根據尺寸固定好工件。
- 依照需求，调整好所需斜锯角（水平和/或垂直）。
- 利用把手(1)將滑動臂(34)拉離止動滑軌(7)，直到錸片位於工件前方。
-啟動電動工具。
- 利用把手（1）緩慢地將滑動臂（34）往下拉。
- 現在把滑動臂 (34) 推向止動滑軌 (7)，並施力均勻地锯切工件。
- 關閉電動工具並等待錶片完全停止轉動。
- 慢慢地向上提起滑動臂 (34)。
錫切等長的工件（請參考圖R）
為了方便錫切等長的工件，您可以使用長度擋塊（40）（配件）。
您可以將長度擋塊安裝在錫台延長件（8）的兩側。
- 麻開鎖定螺栓 (39) 並將長度擋塊 (40) 掀開至止付螺絲 (67) 上方。
- 將鎖定螺栓 (39) 重新旋緊。
- 將錫台延長件 (8) 調整至所需長度。
調整限深擋塊（錫切凹槽）（請參考圖S）
锯切凹槽或使用定距挡塊時，必須調整限深擋塊。
- 將限深搢塊 (28) 往外翻轉。
- 從把手（1）處將滑動臂（34）翻轉至所需位置。
-扭轉校正螺栓(27)，讓螺栓末端碰觸到限深擋塊 (28)。
- 慢慢地向上提起滑動臂 (34)。
特殊工件
锯切彎曲或圓形工件時必須特別小心，千萬要固定好工件，不可以讓工件滑動。在鋅線上，工件、止
動滑軌與錫台三者必須緊靠在一起，之間不可以存在任何空隙。
如有必要，必須製作特殊固定裝置。
加工側邊條
可以使用以下兩種不同的方式加工側邊條：
工件的放置方式踢脚板天花板饰条
-靠在止動滑軌上
- 平放在锅台上
接下來可以根據側邊條的寬度，選擇需拉動的鋅切方式或無需拉動的鋅切方式。
一律要先在廢木上測試調整好的斜鋅角（水平和/或垂直）。
檢查和調整基本設定
為確保精準鋅切，頻繁使用之後必須檢查電動工具的基本設定，必要時須適度調整。
檢查時不但要具備足夠的經驗，而且得使用特殊工具。
博世客戶服務中心能夠既快速又可靠地執行這項工作。
校正雷射
提示：若要測試雷射功能，電動工具必須連接電源。
校正雷射時（例如移動機臂時）千萬不可按壓起停開關。不小心啟動電動工具可能造成人員受傷。
- 把電動工具調整至工作位置。
- 將錫台 (42) 轉至 0^ 刻槽 (15)。必須可感覺到撥桿 (13) 卡入刻槽。
檢查（請參考圖T1）
- 在工件上畫一條筆直錫線。
- 利用把手（1）緩慢地將滑動臂（34）往下拉。
- 調整工件，讓鋅片上的鋅齒靠在鋅線上。
- 握住工件讓它保持在這個位置，並再度慢慢地向上提起滑動臂。
- 請確實夾緊工件。
- 請您利用開關啟動雷射光束。
即使在放下滑動臂時，投射在工件上锯線兩側的雷射光束，必須和整段锯線等距平行。
調整（請參考圖T2）
- 説整右側雷射光束：
-使用內六角扳手(18)轉動右側調整螺栓(68)，讓右側雷射光束與工件上畫出的整段鋅線齊平。此時，左側雷射光束將隨之移動。
逆時針旋轉時，雷射光束會由左向右移動。順時針旋轉時，雷射光束會由右向左移動。 - 説整左側雷射光束：
-使用內六角扳手（18）轉動左側調整螺栓（68），讓左側雷射光束與工件上畫出的錯線保持相同距離，和右側雷射光束一樣。
逆時針旋轉時，雷射光束會由左向右移動。順時針旋轉時，雷射光束會由右向左移動。
設定垂直方向的 0^ 基本斜錐角
-
把電動工具調整在搬運位置上。
-
將錫台 (42) 轉至 0^ 刻槽 (15)。必須可感覺到撥桿 (13) 卡入刻槽。
檢查（請參考圖U1）
- 請將量角規設為 90^ ，然後將它放置到錶台 (42)上。
量角規的柄部必須全長與錯片（44）齊平。
調整（請參考圖U2）
一開緊固握把(14)。
-
風吹開兩個調整螺栓 (69) (至少旋轉 1 圈), 此時要使用套筒扳手 (10 mm)。
-
用內六角扳手（4mm）（17）鬆開調整螺栓（71）（約3圈）。
-
用內六角扳手（4mm）（17）旋入或旋出調整螺栓（70），讓量角規的柄部全長與錸片齊平。
-
將緊固握把(14)重新旋緊。然後先重新旋緊調整螺栓(71)，再重新旋緊調整螺栓(69)。
調整後，若角度指示器(37)和(21)未與刻度尺(36)的 0^ 記號呈一直線，請用十字螺絲起子鬆開角度指示器的固定螺栓，將角度指示器對準 0^ 記號。
調整垂直方向的 45^ 基本斜錮角（左側）
-
把電動工具調整在工作位置上。
-
將錫台 (42) 轉至 0^ 刻槽 (15)。必須可感覺到撥桿 (13) 卡入刻槽。
-
將左側活動式止動滑軌 (6) 拉至最外側。
-
麻開緊固握把 (14) 並從把手 (1) 處將滑動臂往左翻轉到底（45°）。
檢查（請參考圖V1）
- 請將量角規設為 45^ ，然後將它放置到錶台 (42)上。
量角規的柄部必須全長與錯片（44）齊平。
調整（請參考圖V2）
-
用開口扳手（8mm）旋入或旋出調整螺栓(72)，讓量角規的柄部全長與錶片齊平。
-
將緊固握把 (14) 重新旋緊。
調整後，若角度指示器(37)和(21)未與刻度尺(36)的 45^ 記號呈一直線，請先再檢查一次垂直斜鋅角和角度指示器的 0^ 記定。然後再重新調整一次垂直 45^ 斜鋅角。
調整垂直方向的 45^ 基本斜錮角（右側）
- 把電動工具調整在工作位置上。
- 將錫台 (42) 轉至 0^ 刻槽 (15)。必須可感覺到撥桿 (13) 卡入刻槽。
- 將右側活動式止動滑軌 (6) 拉至最外側。
-
颗開緊固握把 (14)。
-
從把手 (1) 處將滑動臂從 0^ 位置略微往左傾斜，轉動旋钮 (43)，直到看見右側垂直斜錸角範圍。
-從把手(1)處將滑動臂往右翻轉到底（45°）。
檢查（請參考圖W1）
- 請將量角規設為 135^ ，然後將它放置到錶台（42）上。
量角規的柄部必須全長與錶片（44）齊平。
調整（請參考圖W2）
- 用開口扳手（8mm）旋入或旋出調整螺栓(73)，讓量角規的柄部全長與錸片齊平。
- 將旋轉固定鈕(14)重新扭緊。
調整後，若角度指示器(37)和(21)未與刻度尺(36)的 45^ 記號呈一直線，請先再檢查一次垂直斜鋅角和角度指示器的 0^ 記定。然後再重新調整一次垂直 45^ 斜鋅角。
校準水平斜錫角刻度尺
- 把電動工具調整在工作位置上。
- 將錫台 (42) 轉至 0^ 刻槽 (15)。必須可感覺到撥桿 (13) 卡入刻槽。
檢查（請參考圖X1）
- 請將量角規設為 90^ ，然後將它放置到止動滑軌(7)與錶片(44)之間的錶台(42)上。量角規的柄部必須全長與錶片(44)齊平。
調整（請參考圖X2）
- 用內六角扳手（4mm）（17）將四顆調整螺栓（74）全部鬆開，轉動錐台（42）及刻度尺（41），使量角規的柄部全長與錐片齊平。
- 再度旋紧螺栓。
調整後，若角度指示器 (64) 未與刻度尺 (41) 的 0^ 記號呈一直線，請用十字螺絲起子鬆開螺栓 (75)，將角度指示器對準 0^ 記號。
調整緊固握把的夾力 (14) (請參考圖 Y)
緊固握把(14)的夾力可再進行調整。
檢查
不管是設定在哪一個垂直斜錸角上，緊固握把的夾緊力必須能夠緊緊地固定好滑動臂。
調整
- 麻開緊固握把 (14)。
- 用套筒扳手（17mm）沿逆時針方向旋轉調整螺栓（76）即可將夾力調弱，或沿順時針旋轉即可提高夾力。
- 調整垂直斜錫角、重新旋緊緊固握把 (14)，並檢查夾力是否如您所需。
搬運（請參考圖Z）
搬運電動工具之前必須先執行以下步驟：
- 將滑動臂 (34) 推到最后面，然後將它固定在這個位置上。
- 請確認：限深擋塊（28）是否已推到最裡面且移動滑動臂時校正螺栓（27）不會穿過開口碰觸到限深擋塊。
- 將滑動臂往下拉至，搬運固定裝置 (35) 能夠推至最內側的程度
- 將錫台延長件 (8) 完全往內推到底。
132|繁體中文
- 調整 0^ 垂直斜錐角並旋緊緊固握把 (14)。
- 將錶台 (42) 往左轉到底，然後旋緊鎖定旋鈕 (12)。
- 拆除所有無法固定在電動工具上的配件。
- 搬運時必須儘可能把不使用的錫片放置在密閉盒子中。
- 請抓握錐台側邊的把手槽 (16) 以便進行搬運。
搬運時僅可抓握搬運裝置，切勿從防護裝置、滑動臂或把手提起電動工具。
維修和服務
保養與清潔
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。
活動防護罩必須能夠自由來回擺動，並且要能夠自動關閉，所以防護罩的四周必須隨時保持清潔。每次工作結束後都要使用壓縮空氣或軟刷清除機器上的灰塵和錫屑。
定期清潔滑輪（20）。
配件
| 產品機號 | |
| 集塵袋 | 1609 B05 010 |
| 工作台 GTA 2500 W | 0601 B12 100 |
| 工作台 GTA 2500 Compact | 0601 B12 400 |
| 工作台 GTA 2600 | 0601 B12 300 |
| 工作台 GTA 3800 | 0601 B24 000 |
| 3 601 M43 000:適用於木材與木板、嵌板和木條的錫片 | |
| Standard for Wood(木用標準款) 305 x 2.2/1.6 x 30 mm, 40個錫齒 | 2608 837 741 |
| Standard for Wood 305 x 2.2/1.6 x 30 mm, 60個錫齒 | 2608 837 742 |
| Standard for Wood 305 x 2.2/1.6 x 30 mm, 96個錫齒 | 2608 837 744 |
| Expert for Wood(木用專業款) 305 x 2.2/1.6 x 30 mm, 42個錫齒 | 2608 644 527 |
| Expert for Wood 305 x 2.2/1.6 x 30 mm, 60個錫齒 | 2608 644 528 |
| Expert for Wood 305 x 2.2/1.6 x 30 mm, 96個錫齒 | 2608 644 529 |
| 產品機號 | |
| 3 601 M43 000：鋁材專用鋁片 | |
| Standard for Aluminium(鋁材 用標準款) 305 x 2.4/1.8 x 30 mm, 96個鋁 銅齒 | 2 608 837 782 |
| Expert for Aluminium(鋁材用 專業款) 305 x 2.4/1.8 x 30 mm, 96個鋁 銅齒 | 2 608 644 547 |
| 3 601 M43 000：纖維水泥板專用鋁片 | |
| Expert for Fibre Cement(纖 維水泥板專業款) 305 x 2.2/1.6 x 30 mm, 8個鋁 銅齒 | 2 608 644 559 |
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。
當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。
台湾
台湾羅伯特博世股份有限公司
建國北路一段90號6樓
台北市10491
電話：（02）77342588
傳真：(02)2516 1176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
70538 Stuttgart / GERMANY
70538 斯圖加特/德國
以下更多客戶服務處地址：
隨貨附上的鋅離子充電電池受危險物品法的規範使用者無須另外使用保護包裝便可運送該充電電池。
但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。
確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。
廢棄物處理
必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。
不可以把電動工具和充電電池/拋棄式電池丟入一般家庭垃圾中！
充電電池/拋棄式電池：
锂離子：
請注意「搬運」段落中的指示（參見「搬運」，頁132）。
In
nnaaannnnnaa
aannnnnnaanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
A门回
aunnnnnaananaan anuun nn nannnnnnaa
wnnnnnaaannnnnnnnnnaanennn nnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
nwnnnnnaaannnnnnnnnnnnn nnn
的 12 x = 0 的 30 - 60%
的 12 的 1× 的 5 - 30%
1×0-5%
ProCORE18V...
LEDnnq
5×80-100%
的 12 的 4× 60-80%
3×40-60%
20-40%
1×5-20%
wnw wu 1x u0-5%
nannnnnnnnnnnnnnnnnnnnnn
- 一
142
nnuuunnaa (naua)
-（12）（13）
Juaanuo（12）wuuunauuuaa
nannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
-（34）（1）
-（35）
-uuuunu（34）
nnaaov (nnnuu)
-uuu (34) uununununna uanu nn uununu
144
nivvnuuunuunuun（-47°+47°）
-（6）aannnnn
- 14
- 1000000000000000000000000000000000000000000000000000000000000000000000
-nyuunau (34) 1ywnu (1) ynuuynnna (37) (21)
- 34) 1uunu uanu nuu (14) nnnnnaa
nWuWuuwunrwnu 22.5° (nnn nnK)
-2777777777
-nuu（42）launovn（15）nuo （13）
nannnnn (nnaaennn U1)
- 90° uauuulua (42)
（44）
nuiu (nnwnuauuU2)
-（14）
- 一（69）00n（yuyu1
-777777777777777777777777777777777777777777777777777777777777777777
-7uun（70）wnnnaaunnnn（4uu.）（17）wnnuuunnnnnnnu（
-（14）nauunnnuuuuua 7nnuulnuu u（71）nauuuauvuauu（69）
unuauuuuuuu (37) uaz (21) luu uu uuuu 0o wuyuanyu (36) uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu
nuiuuiuuiuuiuuiuuiu 45° (
- -nyu（42）luuunvovn（15）aW0° 1(13)
- 60
-（14）aunuunuunuunuunuunu（1）
nannnnnau (nnaunnu V1)
-45° 42)
(44)
nuiu (nnnu nau V2)
- -nyu（42）wunovnn（15）nnuOnu （13）
nannnnnau (nannnnnau X1)
- 90° aovolvunu（7）ua（44）u（42）
ywnnnnnaaannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
mui (nwnx2)
（74）（42）（41）
nouuuyunununununununununununununununununun
-aaauuau (34) uunnuununnaa auaanu
- 2023年1月16日21:47前报名截止时间（28）2023年1月16日21:47前报名截止时间（27）2023年1月16日21:47前报名截止时间（26）2023年1月16日21:47前报名截止时间（25）2023年1月16日21:47前报名截止时间（24）2023年1月16日21:47前报名截止时间（23）2023年1月16日21:47前报名截止时间（22）2023年1月16日21:47前报名截止时间（21）2023年1月16日21:47前报名截止时间（20）2023年1月16日21:47前报名截止时间（20）2023年1月16日21:47前报名截止时间（20）2023年1月16日21:47前报名截止时间（20）2023年1月16日21:47前报名截止时间（20）2023年1
-（35）
- 1000000000000000000000000000000000000000000000000000000
- 14
-nyu（42）wnyuyua uynugan （12）
- nnnnnaaennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
-nnuulnnuuunnuuunnuuunnuuunnuuunnu
-nnnunnuuynnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
Wnwnnnnnaaennnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
T
muiywnnnnnae
aannnnnnaanennnnnnaalwnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
Wnwnnnnnaaannnnnnae
证券代码：600963证券简称：大华集团公告编号：2017-045
jill gbi no yddy jai 2
.ajl jssll ool Joc li
ojo aouolo sic lylo l d
.juiol
JUgU E liu JU p9 JUJI
.
jSall jc sila Jsu g ssuiaaii 1sJ .pail nn d q u wu loa
JJJ JI 1bJg JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI
<ogjJ oJw
g j 0j 1j
aJIjJb no jJJyBcSsJll JJUU Uuuu 2
山
.3J.6JUJLJI JU
dolsswglpJall
.aaio jae aaybugol sall gjui
jaiu jg g jgi
0j 1 .gS. jJ 1 J 1
.05JJI 20jI.
1J120 J1jR 1
gI LsfoaIg Jyolwll Jdo a ydoal Iylo 1
gJzIg aIJI JJI JJI JJI JJI
aig jg jai gai jgi jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jali
aJI U L
aaiIJI Uoiuui b j 00 pSjll
.
jll jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol joll
a1gblgj
jag ojiUug
ai a ai 分母最小值为 k .
←ssJ 1
4juiu aai 20
.1Jd aLg
.（LgiloogjgoJlUJgdoIJI
gJUJUELaagj 8 Elaaw Jbjaagj2g U1g
（53）JgJgJgJgJgJgJgJgJgJgJg
acwUjLacAs
Jgai Jawj gai jiaJIgJI Uc dag
山
J 1
aJUALL:10) aJUgSJI 0dally JlacI gI lqai Si Lg (..Jlg dJI Udd
Lc baii sic 2gjy aol! jbs liim. qiu jia .gaoo u c kuy lablg uuiu eliao
(A ojgJ jbl) Jai Jaa
ssJgJolil(35)JaiI Jg 1u. aJlloJLqai sic JwU Ssu
（）
J1(1)u（34）gjEj
（JaiIgog）aJyqSJI dssJnol
Jolssu w caljI gai (34) gjjg
gagglxg dug
sJ 1000000000000000000000000000000000000000000000000
LaiJl g)6. loi Jgolg
| \( {}^{\text{الله }}\ddot{a}\ddot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\dot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\dddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\dot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{\mathrm{a}}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a} \) | ||
| .(58) \( {}^{\text{الله }}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{b} \) | \( ≥44^{\circ} \)(IjLw/lio) | \( 0^{\circ}-47^{\circ} \)(IjLw) |
| .(58) \( {}^{\text{الله }}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{\mathrm{b}}\ddot{\mathrm{b}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddot{\mathrm{c}}\ddOT \)(IjLw/lio) | \( ≤45^{\circ} \)(IjLw/lio) | \( 0^{\circ}-47^{\circ} \)(IjLw) |
| .(58) \( {}^{\text{الله }}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{b}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a} \) | \( ≥44^{\circ} \)(IjLw/lio) | \( 0^{\circ}-47^{\circ} \)(lio) |
| .(58) \( {}^{\text{الله }}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddot{a}\ddOT \)(IjLw/lio) | \( ≤45^{\circ} \)(IjLw/lio) | \( 0^{\circ}-47^{\circ} \)(lio) |
aJ (12) cuiu uo a o - 42 Juaaiol dla jg (13) gJU | - Jusll gJ nn Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg
jbl) aegjall aagai Igj blo (I oJgai
52gblg aagglbgl g j Ss
.（）60 （Jlal）
abla (12) cull 1
Lg (13) 1
j (11)
aabwgl (42)jwaiol ocl j- aagll wgo nn nnnn gl g u 1g j 164
.ogcJlA qg 110uWl aeglj 1
(12)uWl uao s Wp -
(13)gJLg 1
.(aawll aqafk lwlgl bgs J
(11) Cwll kss G
(13) aaaal
aagaaalgljb
gblaj g aasall glj bs j
.（）47 （Jlali） 47
aagaaalglj gj g jll bai
0lgjUoosao 47 45g22,5
(°0 45) uuull uuulI ayglj llo
L 1.（14）
F(jglljgljgsa
(34) gjgljgljglj glp jn gS
sic ngsngsg aall jbo jgss
aaljol p
eliej gjgljglj gla jn elk
)59al alwlg
lqpslll Jgws Joc as - awla
. jlll - aiJ
sw alfaal abwlg (60) bwl Ig 1
agjl sll (17) (ao 4) wll
g-
60)
(GgJll) JfJ 1
Jolal pksu Jsul aab C uun b
. Jusu Ljua nJoa J
Lbaa y aas Jy jn Jaua J
97 aosall ksw gai Jssu Bg -
6(
g (19) oJgall aoJg -
61 (Jaaasall
2o aoJall aoJg (61) iJgall UglUeP -
. Pkay jiaJI UglUw dJ. Jaua aag
ogai Uug (63) Uglall uadall b
JauI aab Cuuu JauI aab Ja
Usc (63) uJglJI uuaJI jJ aoJIaJ - JacUJ UJAc dJa oJl
aJbI bIgj bI (H JJI 15) IJg jI gJ IJg JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI J
200
°22,5 aIJI IaIgJ bI (Kjgl)
0gJolksjIg (38) bJ j cWJ 120000000000000000000000000000000000000000000000000000000
aJgJg
J 1s
Bosch puguligpssjpaagaaa 1
Jb jbae Jgssalq aal 1
(32) gaoall sall -
pajl qnol pnnl
L(jgJJI)
Jg 124 Jg 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 100
（1）（34）- （20
（43）（34）（20
（21）（20
-（gjgljdu
wU1jao）14（pLsJ
gagbaa jog cuiy i 1
0aawuall aagosll bglj b
aagaaIgIbSsJ 0a
43)1gJU 10
0gjgjUo（34）gJgJ
-)JolSJIy aJgOJI bBJIa glj JIoo b（°47+
（6）LuluJuslaalaoaaljwaw-
.(14)uuaa a
（1）j（34）gjgl-
（43）lgjgljglg0
aagall aasll aajl j
（1）joo（34）gjgljpa- 36julwgooogjgljawll aegjll aaggl (21)g
-（gjx1gjdyclwol） 14.（pksu
gogbaa jogcuu u y
cLgacuauuagglj g
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### | ### | |
| ### ### | ### | |
gagawall jaiwla bclwlo
-1uiaill o5c0j42（oogg）
aglj0gjjj（6）abuuyjyduy （a do sauai aaw
.uggssuKsuygul
(X1 oJgall jil)
aawu d0g90 1c aggljll uao bao
oecl (44) juiiOJ oJwg (7) ao
421ioll
aJg bJg jll Jsuaa aJn
.(44)juiiolloo
.
jg jg (14) wu
.（°45）JlJIJI JIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJ
(V1eJgJJI Jil)
Ucdoog°45 Ucaggljlluuaa biaq
.(42)JuaioJI oScIg
aDg aJ
auiIg aui
Jl JI auiuieo jn e oaiy Ejil auii i (auii) auiiuee uoi y Iac i g Ialai sic laug (..g dssll Uus
Uc baii sic ag ay lau lua liu. qia
.ogaa uuc kuyuoyuag uusill eliao
Lc lais bala uolg uusuus Lsall
.aggull cag auiuuee uaiu
Asrall qulb gaaiuauu uauu
laas uusuauu uauu uauu uauu
aygl uuc gugall qubll uuuu
. JIJI
JUa Joc gba Us 0uillg jull Uji
.owj abwlg gl gao all lgju Lqoi
.(20) 0jScbi
gul
| B09 010 | الص胱ان |
| 0601 B12 100 | GTA 2500 W ماندال私下 |
| 0601 B12 400 | GTA 2500 ماندال私下 Compact |
| 0601 B12 300 | GTA 2600 ماندال私下 |
| 0601 B24 000 | GTA 3800 ماندال私下 |
| 2608 837 741 | Standard for Wood ال�� 40,م 30 x 2,2/1,6 x 305 |
| 2608 837 742 | Standard for Wood ال�� 60,م 30 x 2,2/1,6 x 305 |
| 2608 837 744 | Standard for Wood ال�� 96,م 30 x 2,2/1,6 x 305 |
| 2608 644 527 | Expert for Wood ال�� 42,م 30 x 2,2/1,6 x 305 |
| 2608 644 528 | Expert for Wood ال�� 60,م 30 x 2,2/1,6 x 305 |
| 2608 644 529 | Expert for Wood ال�� 96,م 30 x 2,2/1,6 x 305 |
| 2608 837 782 | Standard for Aluminium ال�� 96,م 30 x 2,4/1,8 x 305 |
| 2608 644 547 | Expert for Aluminium ال�� 96,م 30 x 2,4/1,8 x 305 |
| 2608 644 559 | Expert for Fibre Cement ال�� 8,م 30 x 2,2/1,6 x 305 |
gJJI JJI) JX2(
-aaJbawllgj
LgJyJGJyJGJyJGJyJGJyJGJyJGJyJGJyJGJyJGJyJGJy
（slojI slojgogu （204
:UJ Jg0 pU Ugl GJ gGc ygo dgl
:dlw jgo p0
oowpuiu sgaoc yga aglj
sogloaagus 5gjlu
（34）SgJUoSjJUaWJIL So 25）OJUgJrJUaS Ss CwUuJLSo UgJUgUyUg gU （）CwUoWosJUacUolSgJU （） （） CwUoWosglUolSgJU （）
gla a dEgaj) jI y caic1-c4( oJdai jwJ g jS jogai
-1jg jL pJl S1y o.
-（jaoi（jai）blao）
17) (jaiu 4) jil jal u (54) jil au -
sio (iayjalba)5(duo) jolgusla jy
. siou la Sujiu
dsj o jg (53) 0iws jgoo siiS jg - uac uja j (54) j g ju .si jy jg j (100000000000000000000000000000000000000000
（55）Lgao
S|Jj（44）oJd-
Caw duiu oJgS J Sjio jai I bia - .i
oJ dau uS oai ogai
dsduwduagjdojdojpo k 4
g) oJ daJ gJ dJ (sjj) wJ C
Lg sJ Jg L (oJ daJ sJ Jg
!duwduaJbJbJ
Ij cai baoi jui jui gjj jg jai
1j jg uacu 5) jia jia bao - .dai dai gao
（56）jlaJqo jLgJyOJd
(45°U0°)gac gglj 0g 100 (Jgai duiS egj）
jgbj (6) CwJ pabu Jg slain jus - .S u g Ja Jols .s j 14) jgo
0° 1j (1) dws s9j (34) gws sgj - j (43) wos gdsu du GsGac oglus ygog glj oso Jy .gwoJ uui
CwJ 1j (1) aWs s9j 1j (34) gws s9jL - jolgds ygo aglj (21) aglj jsiu wj
g jjSj Cusog jj J (34) gus sglj - .sis oJug 1 (14) Jgo pJ
sgjU Cusag OjU Jgo oJ U SjLg j
jol jgb csgac ygo aglj Jgis
0sJlJwIgocJwJgJgj
L sggac wjg aglj caiy paaa (s) j3 43) aas .0 sJsiu1 W g JwJg oog
00 15gj cwlj j1 (34) SsogjL - ssgac wJggl ggl
jglj6)uui jlaiaui uS bgs - 1uys uynu uJls Jy (14) Jqo pml
0°wJl1j(1)dwsgj(34)gwsgjly 1j(43)uoyusguyduGos jluoiogdsygoagljogdoLs
UuJ (1) dUuS (34) UgUuS (59jU - uglj (21) (37) aglj jului Jy CwUj .uJluI oJgUuS gac ygo
g yj s j 34) gj s gj - .sS p0o oJug S (14) Jp0 p0i
sgj uuog yu Jgo p0i Uyj Sgji
j0u Jgbu Gac ygo dgl j Jgis
GgI GwJg Wgglj pabuog aeg) JdSliWl GgI GwJg Lgglpabu gaa dsh
yjgolgljgj gj
joo j0 slawl sgo ucl d 1u 1u w o g do ulgj)15(uu j oJ juo :uoww dij
WJ0
15^;22,5^;31,6^;45^;60^ 45^;31,6^;22,5^;15^
-paaiuas）12（山
S OBC = S COD + S_ BOC
山，1sduLobJoo，dyssEg）
