Tipo de producto	Sierra ingletadora radial inalámbrica
Marca	Bosch
Modelo	GCM 18V305 GDC Professional
Alimentación	Batería de litio-ion 18 V (compatible con GBA 18V y ProCORE18V)
Velocidad en vacío	3000-4000 rpm (modo ECO: 2550 rpm)
Diámetro de hoja	305 mm
Diámetro del orificio de la hoja	30 mm
Grosor del cuerpo de la hoja	1,7-2,6 mm
Ancho de corte máx.	3,2 mm
Ángulo de inglete (horizontal)	-52° a +60°
Ángulo de bisel (vertical)	47° izquierda a 47° derecha
Dimensiones máx. de pieza (0°/0°)	104 x 341 mm (alto x ancho)
Profundidad de corte máx.	120 mm
Peso (según EPTA 01:2014)	26,9-27,8 kg (según batería)
Nivel de ruido (presión acústica)	93 dB(A); potencia 106 dB(A)
Láser integrado	Clase 1M, 650 nm, < 1 mW, dos haces
Bluetooth	Bluetooth 4.2 Low Energy, alcance máx. 30 m
Pantalla de control	Visualización de velocidad, temperatura, estado de carga, conectividad
Funciones principales	Cortes transversales, longitudinales, de inglete, en bisel, ranurado; brazo deslizante; abrazadera; protector contra astillas; seguridad de transporte
Mantenimiento y limpieza	Limpiar las ranuras de ventilación, la cubierta protectora y el rodillo deslizante; reemplazar los protectores contra astillas desgastados
Seguridad	Protección contra rearranque, bloqueo del husillo, parada automática de batería, cubierta protectora pendular
Piezas de repuesto y accesorios	Hojas de sierra (madera, aluminio, fibrocemento), bolsa para polvo, soportes de trabajo GTA, módulo Bluetooth GCY 42
Temperatura de uso	-20 °C a +50 °C

Preguntas frecuentes - GCM 18V305 GDC Professional BOSCH

¿Qué tipo de batería usar con la sierra Bosch GCM 18V305 GDC?

Utilice únicamente baterías de litio-ion Bosch originales de 18 V, por ejemplo las series GBA 18V o ProCORE18V. No use otras baterías para evitar riesgos de lesión o incendio.

¿Cómo ajustar el ángulo de inglete en esta sierra?

Afloje el botón de bloqueo (12), tire de la palanca (13) y gire la mesa de corte (42) hasta el ángulo deseado. Para los ángulos estándar, use las muescas (15). Para ángulos arbitrarios, presione la lengüeta de bloqueo (11) para liberar la rotación.

¿La sierra está equipada con un láser?

Sí, dos haces láser de clase 1M (650 nm) materializan la línea de corte. Actívelos presionando ligeramente el interruptor de Encendido/Apagado sin activar el seguro. Consulte el manual para ajustar la posición de los haces.

¿Cuál es la profundidad de corte máxima?

La profundidad de corte máxima es de 120 mm en corte recto (0° de inglete y bisel). Para cortes inclinados, las dimensiones máximas se reducen; consulte la tabla de dimensiones de piezas admisibles en el manual.

¿Se puede usar esta sierra para cortar aluminio?

Sí, siempre que se utilice una hoja de sierra adecuada para aluminio (por ejemplo, la ref. 2 608 644 547). Siga las instrucciones de seguridad y use equipo de protección personal.

¿Cómo limpiar y mantener la sierra?

Retire la batería antes de cualquier mantenimiento. Limpie regularmente las ranuras de ventilación, la cubierta protectora pendular y el rodillo deslizante (20) con un cepillo o aire comprimido. Reemplace los protectores contra astillas (10) cuando estén desgastados.

¿Qué hacer si la hoja de sierra se atasca?

Apague inmediatamente la sierra, espere la parada completa de la hoja, luego retire la batería. Libere la pieza atascada con cuidado. Verifique el estado de la hoja y el ajuste de los topes.

¿Cómo cambiar la hoja de sierra?

Retire la batería. Bascul la cubierta protectora (5) hacia atrás. Use la llave Allen (4 mm) para desatornillar el tornillo (54) girando en sentido horario (rosca izquierda). Retire la brida y la hoja. Monte la nueva hoja respetando el sentido de giro, luego atornille.

¿Hay un modo de ahorro de energía?

Sí, el modo ECO permite aumentar la autonomía hasta un 20%. Reduce la velocidad a 2550 rpm. Actívelo a través de la pantalla de control (3) usando la tecla de preselección de velocidad (48).

¿Se puede usar la sierra con un aspirador?

Sí, conecte una manguera de aspirador de Ø 35 mm al adaptador de aspiración (26). Use un aspirador adecuado al material trabajado, especialmente para polvos nocivos. Limpie regularmente el adaptador para evitar obstrucciones.

MANUAL DE USUARIO GCM 18V305 GDC Professional BOSCH

Seguridad del área de trabajo

Medidas de discos de sierra apropiados

Diámetro del disco de sierra mm 305

Espesor de la base del disco mm 1,7-2,6

Ancho de corte máx. mm 3,2

Diámetro del agujero mm 30

Volumen de suministro

Preparación del trabajo

Extender la mesa de serrar (ver figura C)

Desplazar el carril limitador (ver figura D-E)

La amortiguación del mecanismo de deslizamiento se puede ajustar individualmente en el amortiguador (59): duro - movimientos de trabajo controlados; suave - cortes de sierra rápidos.

Indicadores de estado

• apoyadas contra el carril limitador

• apoyadas de forma plana sobre la mesa de serrar

Bolsa de polvo 1609 B05 010

68 | Español

	Número de produits
Mesa de trabajo GTA 2500 W 0 601 B12 100
Mesa de trabajo GTA 2500 Compact 0 601 B12 400
Mesa de trabajo GTA 2600 0 601 B12 300
Mesa de trabajo GTA 3800 0 601 B24 000
3 601 M43 000: Discos de serra paramadeira e materiais de placas, paineis e ripas
Standard for Wood	2 608 837 741
305 x 2,2/1,6 x 30 mm, 40 dentes
Standard for Wood	2 608 837 742
305 x 2,2/1,6 x 30 mm, 60 dentes
Standard for Wood	2 608 837 744
305 x 2,2/1,6 x 30 mm, 96 dentes
Expert for Wood	2 608 644 527
305 x 2,2/1,6 x 30 mm, 42 dentes
Expert for Wood	2 608 644 528
305 x 2,2/1,6 x 30 mm, 60 dentes
Expert for Wood	2 608 644 529
305 x 2,2/1,6 x 30 mm, 96 dentes
3 601 M43 000: Discos de serra para aluminio
Standard for Aluminium	2 608 837 782
305 x 2,4/1,8 x 30 mm, 96 dentes
Expert for Aluminium	2 608 644 547
305 x 2,4/1,8 x 30 mm, 96 dentes
3 601 M43 000: Discos de serra para placas de fibrocimento
Expert for Fibre Cement	2 608 644 559
305 x 2,2/1,6 x 30 mm, 8 dentes

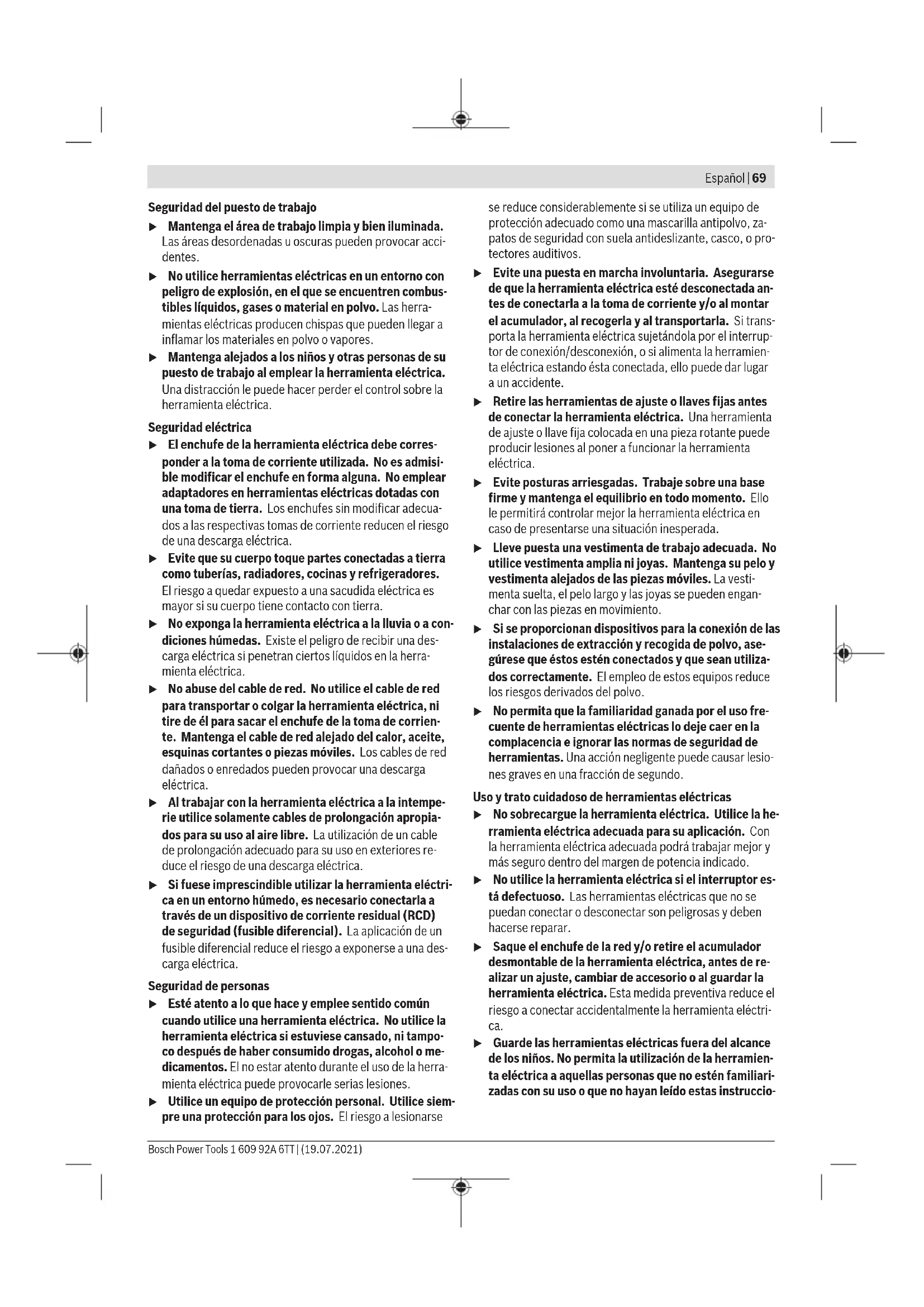

Indicaciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA

Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificaciones que se entregan con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, se puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.

se entrega con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, podría ocasionar una descarga eléctrica, un incendio y/o una lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red).

Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes. No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden inflamar los materiales en polvo o vapores.

• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes. No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden inflamar los materiales en polvo o vapores.
• Mantenga alejados a los niños y a otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar y adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. No abuse del cable de red. No utilice el cable de red para transporte o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar y adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. No abuse del cable de red. No utilice el cable de red para transporte o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas

Esté atento a lo que hace y emplee el sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido drogas, alcohol o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarles lesiones. - Utilice un equipo de protección personal. Utilice siempre una protección para los ojos. El riesgo a lesionarse

se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

Evite una puesta en marcha involuntaria. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si la herramienta eléctrica está conectada, esto puede dar lugar a un accidente. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner en funcionamiento la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Esto le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, asegúrese de que estos estén conectados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. No permita que la familiaridad ganada por el uso frecuente de herramientas eléctricas lo deje caer en la complacencia e ignore las normas de seguridad de herramientas. Una acción negligente puede causar lesiones graves en una fracción de segundo.

Uso y trato cuidadoso de herramientas eléctricas

No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. No utilice la herramienta eléctrica si el interruptor está defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones.

Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.

Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. Utilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a estas instrucciones, considerando en ellos las condiciones de trabajo y el área a realizar. El uso de herramientas eléctricas para problemas diferentes de aquellos para los que han sido concebidas puede resultar peligroso. Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

Trato y uso cuidadoso de herramientas accionadas por acumulador

Solamente recargar los acumuladores con el cargador especificado por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. Utilice las herramientas eléctricas solo con los acumuladores específicamente designados. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. Si no utiliza el acumulador, guárdelo separado de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuague el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras. No emplee acumuladores o útiles dañados o modificados. Los acumuladores dañados o modificados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión. No exponga un paquete de baterías o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperaturas sobre 130 °C puede causar una explosión. Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especificado.

Una carga inadecuada o a temperaturas fuera del margen especificado puede dañar el acumulador y aumentar el riesgo de incendio.

Servicio

• Únicamente deben reparar su herramienta eléctrica un experto, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. No repare los acumuladores dañados. El mantenimiento de los acumuladores solo debe ser realizado por el fabricante o un servicio técnico autorizado.

Indicaciones de seguridad para sierras de ingletes

Las sierras para ingletes se han previsto para cortar madera o productos semejantes y no se pueden utilizar para el corte abrasivo de materiales metálicos tales como barras, varillas, tornillos, etc. El polvo abrasivo provoca el atascamiento de piezas móviles tales como la caperuza protectora inferior. Las chispas del corte abrasivo queman la caperuza protectora inferior, la placa y otras piezas de plástico. En lo posible, fije la pieza de trabajo con abrazaderas. En caso de sujetar la pieza de trabajo con la mano, mantenga su mano alejada al menos 100 mm de cada lado de la hoja de sierra. No utilice esta sierra para piezas que son muy pequeñas para fijarlas en forma segura o sujetarlas con la mano. Si coloca su mano demasiado cerca de la hoja de sierra, existe un elevado riesgo de lesión por el contacto con la misma. La pieza de trabajo debe quedar inmovilizada ya sea con abrazaderas o por el apriete contra el tope y la mesa. No desplace la pieza de trabajo hacia la hoja de sierra y no corte nunca "a manos libres". Las piezas de trabajo sueltas o móviles pueden salir disparadas a gran velocidad y causar lesiones. Desplace la sierra a través de la pieza de trabajo. Evite tirar la sierra a través de la pieza de trabajo. Para hacer un corte, eleve el brazo de la sierra y tírelo por sobre la pieza de trabajo sin cortar, arranque el motor, presione hacia abajo el brazo de la sierra y desplace la sierra a través de la pieza de trabajo. Al cortar tirando existe el peligro de que la hoja de sierra se suba a la pieza de trabajo y la unidad de la hoja de sierra se lance violentamente hacia el operador. Nunca cruce su mano a través de la línea de corte prevista, ni delante ni detrás de la hoja de sierra. El apoyo de la pieza de trabajo "a manos cruzadas", es decir, sostener la pieza de trabajo a la derecha de la hoja de sierra con la mano izquierda o viceversa, es muy peligroso. - Mientras la hoja de sierra está girando, no acerque ninguna de las manos detrás del tope a menos de 100 mm de cualquier lado de la hoja de sierra, para remover retazos de madera o por cualquier otra razón. Posiblemente la proximidad de la hoja de sierra giratoria a

su mano no es evidente y, por lo tanto, puede lastimarse seriamente.

Examine la pieza de trabajo antes de realizar el corte. Si la pieza de trabajo está doblada o deformada, fíjela con el lado curvado exterior hacia el tope. Asegúrese siempre de que a lo largo de la línea de corte no exista un intersticio entre la pieza de trabajo, el tope y la mesa. Las piezas de trabajo dobladas o deformadas se pueden retorcer o dislocar y causar un atascamiento de la hoja de sierra giratoria durante el corte. No deben haber clavos u otros objetos extraños en la pieza de trabajo. No use la sierra antes de que la mesa esté libre de herramientas, desperdicios de madera, etc., especialmente de la pieza de trabajo. Los desperdicios pequeños, las piezas de madera sueltas u otros objetos que entren en contacto con la hoja giratoria pueden salir lanzados con una alta velocidad. Corte solamente una pieza de trabajo a la vez. Las múltiples piezas de trabajo apiladas no se dejan fijar o sujetar adecuadamente y pueden atascar la hoja de sierra o dislocarse durante el corte. Asegúrese de que la sierra para cortar ingletes esté montada o emplazada sobre una superficie de trabajo plana y firme antes de su uso. Una superficie de trabajo plana y firme reduce el peligro de la inestabilidad latente de la sierra oscilante para cortar ingletes. Planifique su trabajo. Cada vez que modifique la inclinación de la hoja de sierra o el ángulo de inglete, asegúrese de que el tope regulable esté correctamente ajustado y sujete la pieza de trabajo sin que entre en contacto con la hoja de sierra o el sistema protector. Sin conectar la herramienta y sin pieza de trabajo sobre la mesa, simule un movimiento de corte completo de la hoja de sierra para asegurarse de que no existan impedimentos o peligros de cortar el tope. En el caso de una pieza de trabajo más ancha o larga que la superficie de la mesa, prevea un apoyo adecuado como por ejemplo prolongaciones de mesa, caballetes para aserrar, etc. Las piezas de trabajo más largas o anchas que la mesa de la sierra oscilante para cortar ingletes no deben colocarse si no están adecuadamente apoyadas. Si se inclina un pedazo de madera cortado o la pieza de trabajo, puede elevar la caperuza protectora inferior o ser lanzado por la hoja de sierra giratoria. No solicite la ayuda de otra persona como sustituto de una prolongación de mesa o un apoyo adicional. Un apoyo inestable de la pieza de trabajo puede causar el atascamiento de la hoja de sierra o el desplazamiento de la pieza de trabajo durante el corte, tirándolo a usted así como también al ayudante hacia la hoja de sierra giratoria. En ningún caso se debe empujar o presionar la pieza cortada contra la hoja de sierra giratoria. Si hay poco espacio, p. ej. al usar topes longitudinales, la pieza cortada puede atascarse contra la hoja de sierra y salir lanzada violentamente.

Utilice siempre una abrazadera o un dispositivo adecuado para sujetar correctamente los materiales redondos como barras o tubos. Las barras tienden a rodar durante el corte, por lo que se puede "agarrotar" la hoja y así tirar la pieza de trabajo con su mano hacia la hoja de sierra. Deje que la hoja alcance el pleno número de revoluciones antes de comenzar con el corte de la pieza de trabajo. Esto reduce el peligro del lanzamiento de la pieza de trabajo. En el caso de un atascamiento de la pieza de trabajo o de la hoja, desconecte la sierra para cortar ingletes. Espere hasta que se detengan todas las piezas móviles y saque el enchufe de la red y/o el acumulador. A continuación, retire el material atascado. Si continúa aserrando con la pieza de trabajo atascada, puede causar una pérdida de control o un daño a la sierra oscilante para cortar ingletes. - Una vez finalizado el corte, suelte el interruptor, mantenga abajo el cabezal de la sierra y espere hasta la detención de la hoja antes de retirar la pieza cortada. Es muy peligroso llevar la mano a las cercanías de la hoja aún en movimiento hasta la parada. Sujete firmemente la empuñadura al realizar un corte incompleto al soltar el interruptor, antes de que el cabezal de la sierra haya alcanzado completamente su posición inferior. El efecto de frenado de la sierra puede hacer que el cabezal de la sierra repentinamente baje, causando así un peligro de lesión. No suelte la empuñadura cuando el cabezal de la sierra haya alcanzado la posición inferior. Devuelva siempre el cabezal de la sierra a la posición superior manualmente. Si el cabezal de la sierra se mueve sin control, puede conducir a un riesgo de lesiones. - Mantenga limpio su puesto de trabajo. Las mezclas de materiales son particularmente peligrosas. El polvo de metal ligero puede arder o explotar. No use hojas de sierra melladas, fisuradas, deformadas, ni dañadas. Las hojas de sierra con dientes mellados o incorrectamente triscados producen una ranura de corte demasiado estrecha, lo que provoca una fricción excesiva y el atasco de la hoja de sierra o el retroceso brusco de la pieza de trabajo. No use hojas de sierra de acero rápido de alta aleación (acero HSS). Las hojas de sierra de este tipo pueden romperse fácilmente. Utilice siempre hojas de sierra con agujeros de eje del tamaño y la forma correctos (de diamante/redondas). Las hojas de sierra que no coincidan con el mecanismo de montaje de la sierra se descentrarán y provocarán una pérdida del control. - Nunca intente retirar restos de material, virutas, o cosas similares del área de corte con la herramienta eléctrica en funcionamiento. Antes de desconectar la herramienta eléctrica, gire primeramente el brazo de la herramienta a la posición de reposo.

• Después de trabajar con la hoja de sierra, espere a que esta se haya enfriado antes de tocarla. La hoja de sierra puede llegar a ponerse muy caliente al trabajar. En caso de daño y uso inapropiado del acumulador, no intente abrirlo. Podría provocar un cortocircuito.
• Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se pueda dañar el acumulador. Se pueda tener un cortocircuito interno y el acumulador pueda arder, humear, explotar o sobrecalentarse.
• Utilice el acumulador únicamente en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.

Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad. Existe riesgo de explosión y cortocircuito.

• Este aparato no está previsto para la realización por personas (inclusive niños) con limitadas capacidades físicas, sensoriales o intelectuales o con falta de experiencia y conocimientos, a menos que sean supervisadas por una persona responsable de su seguridad o hayan sido instruidos por la misma en la realización del aparato. Los niños deben ser supervisados para asegurar de que no usen el aparato como un juguete. Jamás desvirtúe las señales de advertencia de la herramienta eléctrica. La herramienta eléctrica se suministra con un rótulo de advertencia láser (ver tabla «Simbología y su significado»).

No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reflejado. Debido a ello, pueda deslumbrar personas, causar accidentes o dañar el ojo.

Si la radiación láser incide en el ojo, deben cerrar conscientemente los ojos y mover inmediatamente la cabeza para fuera del rayo. No utilice instrumentos ópticos convergentes como anteojos de larga vista etc. para observar la fuente de radiación. Con ellos pueden dañarse los ojos. No dirija el rayo láser sobre personas que estén mirando a través de anteojos de larga vista o semejantes. Con eso puede dañar sus ojos. No efectúe manipulaciones en el equipo del láser. Las posibilidades de ajuste descritas en estas instrucciones de servicio las puede utilizar sin peligro. No utilice las gafas de visualización láser (accesorio) como gafas protectoras. Las gafas de visualización láser

sirven para detectar mejor el rayo láser; sin embargo, estas no protegen contra la radiación láser.

No utilice las gafas de visualización láser (accesorio) como gafas de sol ni en el tráfico. Las gafas de visualización láser no proporcionan protección UV completa y reducen la percepción del color. Precaución: si se utilizan dispositivos de manejo o de ajuste distintos a los especificados en este documento o si se siguen otros procedimientos, esto puede producir una peligrosa exposición a la radiación. No sustituya el láser montado por uno de otro tipo. La utilización de un láser inadecuado para esta herramienta electrónica puede suponer un riesgo para las personas. ¡Cuidado! El uso de la herramienta eléctrica con Bluetooth® puede provocar anomalías en otros aparatos y equipos, en aviones y en aparatos médicos (p. ej., marcapasos, audífonos, etc.). Tampoco puede descartarse por completo el riesgo de daños en personas y animales que se encuentren en un perímetro cercano. No utilice la herramienta eléctrica con Bluetooth® cerca de aparatos médicos, gasolineras, instalaciones químicas, zonas con riesgo de explosión ni en zonas con atmósfera potencialmente explosiva. No utilice tampoco la herramienta eléctrica con Bluetooth® a bordo de aviones. Evite el uso prolongado de este aparato en contacto directo con el cuerpo.

La marca de palabra Bluetooth® y los símbolos (logotipos) son marcas registradas y propiedad de Bluetooth SIG, Inc. Cada utilización de esta marca de palabra/símbolo por Robert Bosch Power Tools GmbH tiene lugar bajo licencia.

Símbolos

Los símbolos mostrados a continuación pueden ser de importancia en el uso de la herramienta eléctrica. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, la herramienta eléctrica.

Simbología y su significado

Radiación láser. No mire directamente con ópticas de telescopio. Láser clase 1M.

Mantenga las manos alejadas del área de corte durante el funcionamiento de la herramienta eléctrica. Peligro de lesiones al tocar la hoja de sierra.

Colóquese una máscara contra el polvo.

Simbología y su significado

Use gafas protectoras.

Utilice orejeras. El ruido intenso puede provocar sordera.

Área de peligro. Mantenga manos, dedos y brazos alejados de esta zona.

Tenga cuidado de no pillarse los dedos con las partes móviles del brazo deslizante. Podría sufrir magulladuras y lesiones graves en los dedos.

Tenga en cuenta las dimensiones de la hoja de sierra. El orificio debe ajustar sin holgura en el husillo portaútiles. En caso de que sea necesaria la utilización de reductores, preste atención a que las dimensiones del reductor sean las adecuadas para el grosor del disco de soporte y el diámetro del orificio de la hoja de sierra, así como para el diámetro del husillo portaútiles. Utilice en la medida de lo posible los reductores suministrados con la hoja de sierra. El diámetro de la hoja de sierra debe corresponder a la indicación del símbolo.

Indica el sentido de giro del perno SDS para apretar firmemente la hoja de sierra (en sentido contrario de las agujas del reloj) y para soltar la hoja de sierra (en sentido de las agujas del reloj).

Para transportarla, sujete la herramienta eléctrica en los puntos marcados (cavidades) o por la empuñadura de transporte.

No transporte la herramienta eléctrica agarrándola por la empuñadura del brazo deslizante.

Con ángulos de inglete verticales, es necesario desplazar o retirar completamente la prolongación derecha o izquierda del riel de tope.

En combinación con los acumuladores ProCORE-18V, el nuevo motor de alto

Simbología y su significado

rendimiento ofrece un rendimiento comparable al de los motores de las herramientas eléctricas por cable.

Empuñadura/perfilada abierta: Se pueden ajustar ángulos de inglete verticales.

Empuñadura/perfilada cerrada: Bloqueo del ángulo de inglete vertical ajustado en el brazo deslizante.

Configuración de los márgenes de ángulo de inglete verticales en el pomo de ajuste:

Inclinación de la hoja de sierra hacia la izquierda (45° a 0°)

Inclinación de la hoja de sierra hacia la derecha (0° a 45°)

Margen total de inclinación del brazo deslizante (-47° a +47°)

Descripción del producto y servicios

Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Por favor, observar las ilustraciones en la parte inicial de las instrucciones de servicios.

Utilización reglamentaria

La herramienta eléctrica ha sido proyectada para realizar estacionariamente cortes rectilíneos a lo largo y a lo ancho en madera. En ello, es posible ajustar ángulos de inglete horizontales de -52° hasta +60° así como ángulos de inglete verticales de 47° (lado izquierdo) hasta 47° (lado derecho).

La herramienta eléctrica ha sido dotada con una potencia propicia para serrar maderas duras, blandas, tableros de aglomerado y de fibras.

Empleando las hojas de sierra correspondientes es posible serrar también perfiles de aluminio y plástico.

Los datos y las configuraciones de la herramienta eléctrica se pueden transmitir con el módulo Bluetooth Low Energy

Módulo GCY 42 colocado, mediante la Tecnología de radio-comunicación Bluetooth, entre la herramienta eléctrica y un aparato móvil final.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

(1) Empuñadura (2) Bloqueo de conexión para interruptor de conexión/desconexión (3) Interfaz de usuario (4) Cubierta protectora (5) Cubierta protectora pendular (6) Riel de tope ajustable (7) Regleta tope (8) Prolongación de mesa (9) Taladros de sujeción (10) Placa de inserción (11) Clip de enclavamiento (12) Mango de bloqueo para ángulos de inglete discretos (horizontal) (13) Palanca para ajuste de ángulos de inglete estándar (horizontal) (14) Palanca de enclavamiento para ángulos de inglete discretos (vertical) (15) Muescas para ángulos de inglete estándar (horizontales) (16) Cavidades (17) Llave macho hexagonal (6 mm / 4 mm) (18) Llave macho hexagonal (2 mm) (19) Tornillo de apriete (20) Rodillo de deslizamiento (21) Indicador de ángulo para el margen de ángulo de inglete derecho (0° hasta 47°) (vertical) (22) Protección contra virutas (23) Perno SDS (24) Expulsor de virutas (25) Palanca de apriete del mecanismo de deslizamiento (26) Adaptador de aspiración (27) Tornillo de reglaje del tope de profundidad (28) Tope de profundidad (29) Señal de aviso láser (30) Tapa de protección del láser (31) Cubierta del módulo Bluetooth Low Energy Module GCY 42 (32) Acumulador (33) Tecla de desenclavamiento del Acumulador (34) Brazo deslizante (35) Seguro para transporte

(36) Escala para ángulos de inglete (vertical)

(37) Indicador de ángulo para el margen de ángulo de inglete izquierdo (47° hasta 0°) (vertical)

(38) Botón de ajuste del ángulo de inglete de 22,5° (vertical)

(39) Tornillo de retención del tope longitudinal

(41) Escala para ángulo de inglete (horizontal) (42) Mesa de corte (43) Pomo de ajuste del margen del ángulo de inglete (vertical) (44) Hoja de sierra (45) Abertura de salida del rayo láser (46) Indicador del estado de energía del acumulador (interfaz de usuario) (47) Indicador de modo ECO (interfaz del usuario) (48) Tecla para la preselección de revoluciones (interfaz de usuario) (49) Indicador de escalón de número de revoluciones/modo (interfaz del usuario) (50) Indicador de teléfono inteligente (interfaz de uso). (51) Indicador del estado de la herramienta eléctrica (interfaz de usuario) (52) Indicador de temperatura (interfaz de usuario) (53) Bloqueo del husillo (54) Tornillo con hexágono interior para sujeción de la hoja de sierra (55) Brida de apriete (56) Brida de apriete interior (57) Palanca de apriete de prolongación de la mesa (58) Tornillo de retención de la regleta tope ajustable (59) Amortiguador (60) Tornillos de reglaje del amortiguador (61) Taladros para tornillos de apriete (62) Tornillo de mariposa (63) Barra roscada (64) Indicador de ángulos de inglete (horizontales) (65) Interruptor de conexión/desconexión (66) Tornillos de placa de inserción (67) Tornillo de sujeción del tope longitudinal (68) Tornillo de ajuste de posición del láser (concordancia) (69) Tornillos de reglaje para el ajuste básico de 0° (ángulo de inglete vertical) (70) Tornillo de reglaje para el ajuste básico de 45° (ángulo de inglete vertical izquierdo) (71) Tornillo de reglaje para el ajuste básico de 45° (ángulo de inglete vertical derecho)

(74) Tornillos de ajuste de la escala para el ángulo de inglete (horizontal) (75) Tornillo de indicador de ángulos (horizontal) (76) Tornillo de ajuste de la fuerza de sujeción de palanca correspondiente para el ángulo de inglete (vertical)

a) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios OPCIONALES se detalla en nuestro programa de accesorios.

Datos técnicos

Ingletagora telescópica GCM 18V-305 GDC
Número de articulo		3601 M43 0..
Tensión nominal V= 18
Número de revoluciones en va-cíaA)	min-1	3000-4000
Número de revoluciones en va-cía en modo ECOA)	min-1	2550
Tipo de láser nm 650
	mW < 1
Clase de láser 1M
Divergencia de linea láser mrad		1,0
	(ángulo comple- to)
Peso según EPTA-Procedure 01:2014B)	kg 26,9-27,8
Temperatura ambiente reco-mendada durante la energia	°C 0 ... +35
Temperatura ambiente permiti-dadurante el serviciosC) y en el almacenamiento	°C -20 ... +50
Accumuladores recomendedos GBA 18V...		ProCORE18V...
Cargadores recomendedos GAL 18...		GAX 18...
		GAL 36...
Transmisión de datos
Bluetooth*		Bluetooth*4.2 (Low Energy)D)
Distancia de senal s 8
máximo alcance de senalE)	m	30
Medidas que deben cumplir las hojas de sierra
Diámetro de la hora de sierra mm 305
Grosor del disco base mm 1,7-2,6
máx. ancho de corte	mm 3,2

Ingletadora telescópica GCM 18V-305 GDC

Diámetro de taladro

mm 30

A) Medido a 20 - 25°C con acumulador ProCORE18V 8.0Ah. B) Dependiente del acumulador utilizado. C) Potencia limitada a temperaturas < 0°C. D) Los aparatos finales móviles deben ser compatibles con aparatos Bluetooth-Low-Energy (versión 4.2) y asistir el Generic Access Profile (GAP). E) El alcance puede variar fuertemente según las condiciones exteriores, inclusive el receptor utilizado. En el interior de espacios cerrados y por barreras metálicas (p. ej. paredes, estanterías, maletas, etc.), el alcance de Bluetooth® puede ser notoriamente menor.

Dimensiones admisibles de las piezas de trabajo (máxima/mínima): (ver "Dimensiones admisibles de las piezas de trabajo", Página 83)

Información sobre el ruido

Valores de emisión de ruidos determinados según EN 62841-3-9.

El nivel de ruidos valorado con A de la herramienta eléctrica asciende típicamente a: nivel de presión acústica 93 dB(A); nivel de potencia acústica 106 dB(A). Inseguridad K = 3 dB. Usar protección auditiva!

El valor de emisiones de ruidos indicado en estas instrucciones ha sido determinado según un procedimiento de medición normalizado y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la emisión de ruidos.

El valor de emisiones de ruidos indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el valor de emisiones de ruidos puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la emisión de ruidos durante el tiempo total de trabajo.

Para determinar con exactitud las emisiones de ruidos, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de ruidos durante el tiempo total de trabajo.

Montaje

Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Material que se adjunta

Observe la representación del volumen de suministro al comienzo de las instrucciones de servicio.

Antes de la primera puesta en marcha de la herramienta eléctrica, cerciórese de que se han suministrado todas las partes que a continuación se detallan:

• Ingletadora telescópica con hoja de sierra montada (44)
• Botón de fijación (12)
• Llave macho hexagonal (17)
• Llave macho hexagonal (18), Tornillo de apriete (19), Perno SDS (23)
• Saco colector de polvo

Indicación: Compruebe la herramienta eléctrica respecto a posibles daños.

Antes de seguir utilizando la herramienta eléctrica, deben controlarse minuciosamente si los dispositivos protectores, o las partes dañadas, aun si el daño fuese leve, funcionan correcta y reglamentariamente. Verifique si están dañadas las partes móviles y que puedan moverse libremente, sin atascarse. Todas las partes, además de estar correctamente montadas, deberán satisfacer todas las condiciones para asegurar una operación correcta.

Los dispositivos protectores y las partes dañadas deben hacerse reparar o sustituir por un taller especializado autorizado.

Herramientas necesarias que no se adjuntan con el aparato:

• Destornillador de estrella
• Llave de boca (tamaño: 8 mm)
• Llave anular, de boca o de tubo (tamaños: 10 mm y 17 mm)

Activar el módulo Bluetooth® Low Energy Module GCY 42

Lea las correspondientes instrucciones de servicio respecto a las informaciones del módulo Bluetooth® Low Energy Module GCY 42.

Activar la pila en forma de botón

• Retire la cubierta del módulo Bluetooth® Low Energy Module GCY 42 (31).
• Retire el aislamiento entre la pila en forma de botón y el módulo Bluetooth Low Energy Module GCY 42. Cierre la cubierta (31), para que no penetre suciedad.
• Quite la cubierta del módulo Bluetooth® Low Energy Module GCY 42 de la herramienta eléctrica, p. ej. con un destornillador o una moneda grande. Mediante la aplicación de objetos inadecuados, se puede dañar la electrónica o la cubierta.

Carga del acumulador

• Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.

Indicación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador,

antes de su primer uso, cárguelo completamente en el cargador.

El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.

El acumulador de iones de litio está protegido contra descarga total gracias al sistema de protección electrónica de celdas "Electronic Cell Protection (ECP)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.

En caso de una desconexión automática de la herramienta eléctrica, no mantenga pulsado el interruptor de conexión/desconexión. El acumulador podría dañarse.

Observe las indicaciones referentes a la eliminación.

Desmontaje del acumulador

La batería (32) dispone de dos etapas de enclavamiento para evitar que se salga en caso de accionamiento accidental de la tecla de desbloqueo del acumulador (33). Mientras la batería está montada en la herramienta eléctrica, permanece retenida en su posición mediante un resorte.

Para la extracción del acumulador, presione la tecla de desbloqueo y retire el acumulador de la herramienta eléctrica. No proceda con brusquedad.

Indicador del estado de energía del acumulador

Los LEDs verdes del indicador del estado de energía del acumulador indican el estado de energía del acumulador. Por motivos de seguridad, la consulta del estado de energía es solo posible con la herramienta eléctrica parada.

Presione la tecla del indicador de estado de energía para indicar el estado de energía. Esto también es posible con el acumulador desmontado.

Si tras presionar la tecla del indicador de estado de energía no se enciende ningún LED, significa que el acumulador está defectuoso y debe sustituirse.

Indicación: El estado de energía del acumulador también se indica en la interfaz de usuario (3).

Tipo de acumulador GBA 18V...

LEDs Capacidad

Luz permanente 3× verde 60 - 100 %

Luz permanente 2× verde 30 - 60 %

Luz permanente 1× verde 5 - 30 %

Luz intermitente 1× verde 0 - 5 %

Tipo de acumulador ProCORE18V...

LEDs Capacidad

Luz permanente 5× verde 80-100%

Luz permanente 4× verde 60-80%

Luz permanente 3× verde 40-60%

Luz permanente 2× verde 20-40%

Luz permanente 1× verde 5-20%

Luz intermitente 1× verde 0-5%

Montaje de componentes

• Saque cuidadosamente del embalaje todas las partes suministradas.
• Retire completamente el material de embalaje del aparato y de los accesorios suministrados.

Montaje del mango de bloqueo (ver figura a)

• Enrosque el mango de bloqueo (12) en el orificio correspondiente encima de la palanca (13). Siempre apriete firmemente el mango de bloqueo (12) antes de serrar. De lo contrario podrá dañarse la hoja de sierra en la pieza de trabajo.

Montaje estacionario o transitorio

Para garantizar un manejo seguro, debe trabajarse con la herramienta eléctrica colocándola sobre una base de trabajo plana y estable (p. ej., un banco de trabajo).

Montaje sobre una superficie de trabajo (ver figura b1)

• Sujete la herramienta eléctrica a la superficie de trabajo con tornillos de sujeción adecuados. Para ello se utilizan los agujeros (9).
• Sujete los pies de la herramienta eléctrica a la superficie de trabajo con unos tornillos de apriete convencionales.

Montaje en una mesa de trabajo Bosch (ver figura b2)

Las mesas de trabajo GTA de Bosch soportan perfectamente la herramienta eléctrica incluso en firmes irregulares, gracias a sus pies ajustables en altura. Los soportes de la pieza de trabajo que integran las mesas de trabajo sirven para apoyar piezas de trabajo largas.

Lea íntegramente las advertencias de peligro e instrucciones que se adjuntan con la mesa de trabajo. En caso de no atenerse a las advertencias de peligro e instrucciones, ello puede ocasionar una electrocución, un incendio y/o lesión grave. Ensamble correctamente la mesa de trabajo antes de montar la herramienta eléctrica. Un ensamble correcto

es primordial para encontrar una buena calidad y evitar accidentes. - Monte la herramienta eléctrica, teniéndola colocada en la posición de transporte, sobre la mesa de trabajo.

Aspiración de polvo y virutas

El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deben ser procesados por especialistas.

- A ser posible, utilice un equipo para aspiración de polvo apropiado para el material a trabajar. - Observe que esté bien ventilado el puesto de trabajo. - Se recomienda una mascarilla protectora con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

Evite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente. El conducto de aspiración de polvo y virutas puede llegar a obstruirse con polvo, virutas o fragmentos de la pieza de trabajo.

• Apague la herramienta eléctrica y extraiga la batería.
• Espere a que se haya detenido completamente la hoja de sierra. Determine y subsane la causa de la obstrucción.

Aspiración externa

Para la aspiración, al adaptador de aspiración (26) pueda conectar también una manguera de un aspirador (Ø 35 mm).

• Una la manguera del aspirador con el adaptador para aspiración (26).

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco, utilice un aspirador especial.

Limpieza del adaptador de aspiración

Para garantizar una aspiración óptima, el adaptador de aspiración (26) debe limpiarse periódicamente.

• Extraiga el adaptador de aspiración (26) de la expulsión de virutas (24) al mismo tiempo que lo gira.
• Retire las astillas y las virutas. Meta a presión girando el adaptador de aspiración en el expulsor de virutas hasta lograr que enclave en el anillo de retención.

Cambio de la hoja de sierra

Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio

de útil, etc.) así como al transportarla o guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Al montar la hoja de sierra, utilice unos guantes de protección. Al tocar la hoja de sierra existe peligro de lesiones.

Solamente use hojas de sierra cuyas revoluciones máximas admisibles sean superiores a las revoluciones en vacío de la herramienta eléctrica.

Únicamente use hojas de sierra con las características indicadas en estas instrucciones de manejo que hayan sido ensayadas y vayan marcadas conforme a EN 847-1.

Solamente utilice hojas de sierra recomendadas por el fabricante de esta herramienta eléctrica, adecuadas al material a trabajar. Esto evita un sobrecalentamiento de los dientes de la sierra al serrar.

Montaje con tornillo con hexágono interior (ver figuras c1-c4)

Desmontaje de la hoja de sierra

• Coloque la herramienta eléctrica en la posición de trabajo. Gire la caperuza protectora pendular (5) hacia detrás y manténgala en esta posición. Gire el tornillo con hexágono interior (54) con la llave macho hexagonal (4 mm) 17 y presione simultáneamente el bloqueo del husillo (53), hasta que encastre.
• Mantenga oprimido el bloqueo del husillo (53) y desenrosque el tornillo con hexágono interior (54) en sentido de giro de las agujas del reloj (¡Rosca a la izquierda!).
• Retire la brida tensora (55).
• Retire la hoja de sierra (44).
• Guíe lentamente hacia abajo la caperuza protectora pendular.

Montaje de la hoja de sierra

• ¡Preste atención en el montaje a que el sentido de corte de los dientes (dirección de la flecha en la hoja de sierra) coincida con la dirección de la flecha que va marcada en la caperuza protectora!

Si fuese necesario, limpie primero las piezas antes de montarlas.

Gire la caperuza protectora pendular (5) hacia atrás y manténgala en esta posición. Coloque la nueva hoja de sierra en la brida tensora interior (56). Coloque la brida tensora (55) y el tornillo con hexágono interior (54). Presione el bloqueo del husillo (53) hasta su encastre y apriete el tornillo con hexágono interior contra el sentido de giro de las agujas del reloj. Guíe lentamente hacia abajo la caperuza protectora pendular.

Montaje con perno SDS (ver figura d)

En el caso de los cortes de inglete verticales y la realización del perno SDS (23), debe asegurarse de que el tope de profundidad (28) esté bien ajustado antes de serrar, para que el perno SDS no pueda tocar la superficie de la pieza de trabajo en ningún momento.

Esto evita que el perno SDS y/o la pieza de trabajo se dañen.

Desmontaje de la hoja de sierra

• Coloque la herramienta eléctrica en la posición de trabajo. Gire la caperuza protectora pendular (5) hacia atrás y manténgala en esta posición. Gire el perno SDS (23) y simultáneamente presione el bloqueo del husillo (53), hasta que encastre.
• Mantenga oprimido el bloqueo del husillo (53) y desatornille el perno SDS (23) en sentido de giro de las agujas del reloj (¡rosca a la izquierda!).
• Retire la brida tensora (55).
• Retire la hoja de sierra (44).
• Guíe lentamente hacia abajo la caperuza protectora pendular.

Montaje de la hoja de sierra

• ¡Preste atención en el montaje a que el sentido de corte de los dientes (dirección de la flecha en la hoja de sierra) coincida con la dirección de la flecha que va marcada en la caperuza protectora!

Si fuese necesario, limpie primero las piezas antes de montarlas.

Gire la caperuza protectora pendular (5) hacia atrás y manténgala en esta posición. Coloque la nueva hoja de sierra en la brida tensora interior (56). Coloque la brida de apriete (55) y el perno SDS (23). Presione el bloqueo del husillo (53), hasta su encastre y apriete el perno SDS contra el sentido de giro de las agujas del reloj. Guíe lentamente hacia abajo la caperuza protectora pendular.

Operación

Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Seguro para el transporte (ver figura A)

El seguro para el transporte (35) le permite un manejo más fácil de la herramienta eléctrica al transportarla a diferentes lugares de aplicación.

Desbloqueo del seguro de la herramienta eléctrica (posición de trabajo)

• Presione el brazo deslizante (34) por la empuñadura (1) ligeramente hacia abajo para liberar el seguro para el transporte (35). Tire del seguro para el transporte (35) totalmente hacia fuera.
• Guíe lentamente hacia arriba el brazo deslizante (34).

Bloqueo del seguro de la herramienta eléctrica (posición de transporte)

• Deslice el brazo deslizante (34) totalmente hacia atrás y fíjelo en esta posición.
• Mueva el brazo deslizante hacia abajo, hasta que el seguro de transporte (35) se pueda empujar completamente hacia adentro.

Indicaciones adicionales: (ver "Transporte (ver figura Z)", Páginas 86)

Bloqueo del brazo deslizante

El mecanismo del brazo deslizante (34) puede bloquearse con la palanca de apriete (25). Es posible ajustar el brazo deslizante en dos posiciones:

Brazo deslizante completamente deslizado hacia atrás (para cortes transversales) - Brazo deslizante completamente delante (posición de transporte compacta)

Desbloqueo del brazo deslizante (ver figura B1)

Una vez desbloqueado el brazo deslizante (34), todo el mecanismo de deslizamiento está listo para utilizar.

-Presione la palanca de apriete (25) hacia abajo hasta el tope. -La cuna de retención de la palanca de apriete libera ambas articulaciones del brazo deslizante.

Bloqueo del brazo deslizante (ver figura B2)

Brazo deslizante desplazado hacia atrás: - Desplace el brazo deslizante (34) hacia atrás hasta el tope.

• Ambas articulaciones superiores del brazo deslizante se encuentran ahora en posición vertical y están cerradas.
• Empuje hacia arriba la palanca de apriete (25) de modo que la cuña de retención quede colocada entre ambas articulaciones inferiores del brazo deslizante.
• Con ello se bloquea el brazo deslizante (34) situado en la posición tope posterior.

- Tire del brazo deslizante (34) hacia delante hasta el tope. - El mecanismo de deslizamiento está ahora extendido. - Empuje hacia arriba la palanca de apriete (25) de modo que la cuña de retención quede colocada entre ambas articulaciones inferiores del brazo deslizante. - Con ello se bloquea el brazo deslizante (34) situado en la posición tope anterior.

Preparativos para el trabajo

Prolongación de la mesa de corte (ver figura C)

En las piezas de trabajo largas debe apoyarse correspondientemente su extremo libre.

La mesa de corte se puede agrandar hacia la izquierda y hacia la derecha con la ayuda de las prolongaciones de la mesa de corte (8).

• Mueva la palanca de apriete (57) hacia abajo. - Tire de la prolongación de la mesa de corte (8) hacia afuera hasta la longitud deseada (máximo 250 mm).
• Para fijar las prolongaciones de la mesa de corte, presione la palanca de apriete (57) de nuevo hacia abajo.

Desplazamiento de la regleta tope (ver figuras D-E)

En el caso de ángulos de inglete verticales y/u horizontales, y según el sentido de corte, debe tirar hacia afuera la regleta tope ajustable izquierda o derecha (6) o retirarla totalmente.

Ángulo de ingle- te vertical	Ángulo de ingle- te horizontal
\( 0^{\circ}-47^{\circ} \)(izquierda)	\( ≤44^{\circ} \)(derecha/izquier- da)	-Afloje el tornillo de retencion (58). - Tirepletamente hacer afuera de la regleta tope ajustable izquierda (6).
\( 0^{\circ}-47^{\circ} \)(izquierda)	\( ≥45^{\circ} \)(derecha/izquier- da)	-Afloje el tornillo de retencion (58). - Tirepletamente hacer afuera de la regleta tope ajustable izquierda (6). - Retire hacer arriba la regleta tope ajustable. - Retire el tornillo de retencion (58).
\( 0^{\circ}-47^{\circ} \)(derecha)	\( ≤44^{\circ} \)(derecha/izquier- da)	-Afloje el tornillo de retencion (58). - Tirepletamente hacer afuera de la regleta tope ajustable derecha (6). - Retire hacer arriba la regleta tope ajustable.
\( 0^{\circ}-47^{\circ} \)(derecha)	\( ≥45^{\circ} \)(derecha/izquier- da)

Ajuste de la amortiguación del brazo deslizante (ver figura F)

El mecanismo de deslizamiento del brazo deslizante (34) viene configurado de fábrica y no está amortiguado en el momento del suministro de la herramienta.

Usted puede ajustar individualmente la amortiguación del mecanismo de deslizamiento en el amortiguador (59): dura - mayor control de los movimientos al trabajo; blanda - serrado rápido.

- Afloje ambos tornillos de ajuste (60) con la llave macho hexagonal (4 mm) (17) para una amortiguación suave - apriete también los tornillos de ajuste (60) con mayor firmeza para una amortiguación más fuerte.

Sujeción de la pieza de trabajo (ver figura G)

Para obtener una seguridad máxima en el trabajo deben sujetarse siempre firmemente la pieza. No sierre piezas tan pequeñas que no pueda sujetarse convenientemente.

Presione la pieza de trabajo firmemente contra las regletas topes (7) y (6). - Introduzca el tornillo de apriete (19) suministrado en uno de los taladros (61) previstos para el caso. - Afloje el tornillo de mariposa (61) y adapte la mordaza de rosca al tamaño de la pieza de trabajo. Apriete nuevamente el tornillo de mariposa. - Apriete la barra roscada (63) y fije así la pieza de trabajo.

Desmontaje de la pieza de trabajo

• Para soltar el tornillo de apriete gire la barra roscada (63) en sentido antihorario.

Ajuste del ángulo de inglete horizontal

Ajuste de los ángulos de inglete horizontales estándar (ver figura H)

Para un ajuste rápido y preciso de los ángulos de inglete horizontales de uso frecuente, se han previsto muescas (15) en la mesa de corte:

izquierda derecha

0°

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°

-Suelte el mango de bloqueo (12), si estaba apretado. -Tire de la palanca (13) y gire la mesa de corte (42) hasta la muesca deseada, hacia la izquierda o hacia la derecha. -Suelte la palanca. Esta deberá enclavar en la muesca de forma perceptible. - Apriete de nuevo el mango de bloqueo (12).

Ajuste de los ángulos de inglete horizontales direccionales (ver figura I)

El ángulo de inglete horizontal puede ajustarse bajo el centro. El ángulo de inglete horizontal (hacia la izquierda, hacia la derecha).

-Suelte el mango de bloqueo (12), si estaba apretado. - Tire de la palanca (13) y presione simultáneamente el clip de enclavamiento (11) hasta que este encastre en la ranura prevista. Esto permite el libre movimiento de la mesa de corte. Gire la mesa de corte (42) por el mango de bloqueo hacia la izquierda o hacia la derecha hasta que el indicador de ángulo (64) indique el ángulo de inglete horizontal deseado. - Apriete de nuevo el mango de bloqueo (12). - Para liberar de nuevo la palanca (13) (para ajustar ángulos de inglete horizontales estándar) tire de la palanca ha

cia arriba.

El clip de enclavamiento (11) salta automáticamente a la posición de partida, permitiendo que la palanca (13) pueda enclavar de nuevo en las muescas (15).

Ajuste del ángulo de inglete vertical

El ángulo de inglete vertical puede ajustarse bajo el margen de 47° (hacia la izquierda) hasta 47° (hacia la derecha).

Existen unos topes que permiten ajustar de forma rápida y exacta los ángulos de inglete verticales más comunes de 0°, 22,5°, 45° y 47°

Ajuste del margen de ángulos de inglete verticales a la izquierda (45° a 0°)

-Tire completamente hacia afuera de la regleta tope ajustable izquierda (6). -Suelte la palanca de apriete (14). Gire el brazo deslizante (34) por la empuñadura (1) hacia la izquierda, hasta que el indicador de ángulo (37) indique el ángulo de inglete vertical deseado. - Mantenga el brazo deslizante (34) en esta posición y apriete de nuevo la palanca de sujeción (14). La fuerza de apriete de la palanca de enclavamiento deberá ajustarse de forma que el brazo deslizante quede firmemente sujeto al ajustar un ángulo de inglete vertical cualquiera.

Ajuste del margen de ángulos de inglete verticales a la derecha (0° a 45°) (ver figura J)

Tire completamente hacia afuera de la regleta tope ajustable derecha (6). Suelte la empuñadura perfilada (14). Incline el brazo deslizante (34) por la empuñadura (1) desde la posición 0° ligeramente hacia la izquierda, y gire el pomo de ajuste (43) hasta que se muestre el margen de ángulo de inglete vertical deseado. Gire el brazo deslizante (34) por la empuñadura (1) hacia la derecha, hasta que el indicador de ángulo (21) indique el ángulo de inglete deseado. Mantenga el brazo deslizante (34) en esta posición y apriete de nuevo la empuñadura perfilada (14). La fuerza de apriete de la palanca de enclavamiento deberá ajustarse de modo que el brazo deslizante quede firmemente sujeto al ajustar un ángulo de inglete vertical.

Ajuste del ángulo de inglete estándar vertical de 0°

Para que el ángulo de inglete vertical estándar de 0° se pueda ajustar fácilmente, el mando giratorio (43) se encastra en el margen del ángulo de inglete vertical izquierdo.

Gire el brazo deslizante (34) desde la derecha pasando por la posición de 0°

Ajuste del margen del ángulo de inglete vertical completo (-47° a + 47°)

Tire completamente hacia afuera de las dos regletas tope ajustables (6). Suelte la empuñadura perfilada (14). Incline el brazo deslizante (34) por la empuñadura (1) desde la posición 0° ligeramente hacia la izquierda, y gire el pomo de ajuste (43) hasta que se muestre el margen de ángulo de inglete vertical deseado. Gire el brazo deslizante (34) por la empuñadura (1) hacia la izquierda o la derecha, hasta que el indicador de ángulo (37) o (21) indique el ángulo de inglete vertical deseado. Mantenga el brazo deslizante (34) en esta posición y apriete de nuevo la empuñadura perfilada (14). La fuerza de apriete de la palanca de enclavamiento debe ajustarse de modo que el brazo deslizante quede firmemente sujeto al ajustar un ángulo de inglete vertical.

Ajuste del ángulo de inglete vertical estándar de 22,5° (ver figura K)

Tire del botón de ajuste (38) completamente hacia fuera y gírelo 90°. A continuación gire el brazo deslizante (34) por la empuñadura (1) hasta oír como el brazo deslizante encastra.

Ajuste de ángulos de inglete horizontal y vertical

Puesta en marcha

Montaje del acumulador

• Utilice solamente Bosch acumuladores de iones de litio originales de la tensión indicada en la placa de características de su herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
• Introduzca el acumulador (32) cargado en el compartimiento para acumuladores de la herramienta eléctrica, hasta que el acumulador esté bloqueado de forma segura.

Conexión (ver figura L)

• Para la conexión de la herramienta eléctrica, desplace primero el bloqueo de conexión (2) hacia el centro y presione bajo el interruptor de conexión/desconexión (65) y manténgalo oprimido.

Indicación: Por motivos de seguridad, no se puede bloquear el interruptor de conexión/desconexión (65), sino que debe mantenerse pulsado permanentemente durante el servicio.

Desconexión

• Para apagarla, suelte el interruptor de conexión/desconexión (65).

Modo ECO

Si la herramienta eléctrica se utiliza en el modo ECO de ahorro de energía, la vida útil del acumulador se puede prolongar hasta en un 20%.

Si el modo ECO está activo, en el indicador del escalón de número de revoluciones/modo (49) se muestra el símbolo

E. Adicionalmente se ilumina la indicación modo ECO (47).

Interfaz de usuario

La interfaz de usuario (3) sirve para la preselección de revoluciones así como para la indicación del estado de la herramienta eléctrica.

Preselección de revoluciones

Un modo Eco y 3 escalones de revoluciones están preconfigurados.

Con la tecla para la preselección de revoluciones (48) se puede preseleccionar el número de revoluciones necesario también durante el servicio.

Número de revoluciones N STREAM [min-1]
Eco	2550
1	3000
2	3500
3	4000

Indicadores de estado

Indicador del estado de car-ga del acumulador (interfazde usuario) (46)	Significado/causa Solución
verde (2 hasta 5 barras) Accumulator cargado -
amarillo (1 barra) Accumulator casi vacio Accumulator, sustituir o cargar pronto
rojo (1 barra) Accumulator vacio Accumulator, sustituir o cargar
Indicador de temperatura (52)	Significado/causa Solución
Amarillo Se ha alcancazo la temperature clética (motor,electrónica, acumulador)	La herramienta electrónica se debe dejar funcion-nar al ralentí ydeojar enfiar
Rojo La herramienta electrica está sobrecalentaday se desconecta	Dejar enfiar la herramienta electrica

82 | Español

Indicador de teléfono inteligente (50) e indicador de estado de la herramienta eléctrica (51)

Amarillo Recordatorio de servicios Para informaciones adicionales, ver la aplicación

ción Bosch Toolbox App o para realizar el servicio

Indicador de estado de he- rramIENTA electrica (51)	Significado/cause Soluccion
Verde Estado OK -
Amarillo Se ha alcancazo la temperaturacritica o el accumulator está casivacío	La herr模板le electrica se debe dejar funcio- nar al ralentí ydefer enfiar o sustituir respec- tivamente cargas pronto el accumulator
Rojo La herr模板le electrica está sobrecalentada o el accumulator estávacío	Dejar enfiar la herr模板le electrica o susti- tuir respectivamente cargas el accumulator
rojo parpadeante Se ha activado la proteccion de rearranque Desconectar y conectar de nuevo l herra- mienta electrica; en caso dato, retiring y colo- car de nuevo el accumulator.

Funciones de conectividad

En combinación con el módulo Bluetooth® Low Energy Module GCY 42 están a disposición las siguientes sistemas de conectividad para la herramienta eléctrica:

• Registro y personalización
• Comprobación de estado, emisión de temas de advertencia
• Informaciones generales y configuraciones
• Administración
• Ajuste de los escalones de número de revoluciones

Lea las correspondientes instrucciones de servicio respecto a las informaciones del módulo Bluetooth® Low Energy Module GCY 42.

El indicador del teléfono inteligente (50) está encendido, si la herramienta eléctrica envía una información (p. ej., advertencia de temperatura) a un aparato final de radiocomunicación inalámbrica Bluetooth®.

Instrucciones para la operación

Instrucciones generales para serrar

Apriete siempre firmemente el mango de bloqueo (12) y la empuñadura perforada (14) antes de aserrar. De lo contrario, podría dañarse la hoja de sierra en la pieza de trabajo. Apriete siempre firmemente el mango de bloqueo (12) y la palanca de apriete antes de aserrar. De lo contrario, podría dañarse la hoja de sierra en la pieza de trabajo. Antes de comenzar a serrar, debe cerciorarse primeramente de que la hoja de sierra no pueda tocar en ningún momento la regleta tope, los tornillos de apriete u otros elementos del aparato. Desmonte, si procede, los topes auxiliares o adáptelos de forma adecuada.

La herramienta eléctrica con el módulo Bluetooth® Low Energy Module GCY 42 montado está equipada con una radiointerfaz. Observar las limitaciones locales de servicios, p. ej. en aviones u hospitales. En las zonas donde no está permitido usar la tecnología de radiocomunicación Bluetooth®, se deben extraer el módulo Bluetooth® Low Energy Module GCY 42 y la pila de botón.

En las piezas de trabajo largas y pesadas, su extremo libre deberá soportarse convenientemente.

No trabaje piezas que estén deformadas. La pieza de trabajo deberá disponer siempre de un canto recto para poder asentarla de forma fiable contra la regleta tope.

Sierra solo materiales cuya utilización responda a las disposiciones pertinentes.

Proteja la hoja de sierra contra golpes y choques. No ejerza una presión lateral contra la hoja de sierra.

Cerciórese de que la caperuza protectora pendular funciona correctamente y que sus piezas puedan moverse libremente. Al conducir hacia abajo el brazo de la herramienta, se debe abrir la caperuza protectora pendular. Al conducir hacia arriba el brazo de la herramienta, se debe cerrar de nuevo la caperuza protectora pendular sobre la hoja de la sierra y enclavarse en la posición superior del brazo de la herramienta.

Marcado de la línea de corte (ver figura M)

Dos rayos láser indican la línea del corte de la hoja de sierra. Ello permite posicionar exactamente la pieza de trabajo, sin tener que abrir la caperuza protectora pendular.

• Conecte para ello los rayos láser pulsando ligeramente el interruptor de conexión/desconexión (65), sin presionar el bloqueo de conexión (2). Haga coincidir la marca en la pieza de trabajo con el centro entre ambas líneas láser.

Indicación: Compruebe antes de serrar si se indica correctamente la línea de corte (ver "Reajuste del rayo láser", Página 84). Los rayos láser pueden ajustarse tras un uso intenso, p. ej., por las vibraciones producidas.

No 84). Los rayos láser pueden desajustarse con un uso intenso, p. ej., por las vibraciones producidas.

No se coloque detrás de la herramienta eléctrica, en línea con la hoja de sierra, sino a un lado de la misma.

De esta manera su cuerpo queda protegido en caso de retroceder bruscamente la pieza.

-Mantenga alejados de la hoja de sierra en funcionamiento las manos, dedos y brazos. - No cruce las manos delante del brazo de la herramienta.

Cambio de las placas de inserción (ver figura O)

Las placas de inserción (10) pueden desgastarse tras un uso prolongado de la herramienta eléctrica.

Sustituya las placas de inserción si están defectuosas.

-Coloque la herramienta eléctrica en la posición de trabajo. - Desatornille los tornillos (66) con la llave macho hexagonal (18) y retire las placas de inserción antiguas. - Inserte la placa de inserción ahora de la derecha. - Atornille la placa de inserción con los tornillos (66) lo más a la derecha posible, de modo que en toda la longitud del posible movimiento de tracción, la hoja de sierra no entre en contacto con la placa de inserción. - Proceda de forma análoga al montar la placa de inserción de la izquierda.

Dimensiones admisibles de las piezas de trabajo

Ángulo de inglete horizontal	Ángulo de inglete vertical	Altura x anchura [mm]
0° 0° 104 x 341		45 x 400A)120 x 200B)180 x 40
45° (izquierda) 0° 104 x 240		180 x 20
0° 45° (izquierda) 60 x 341
0° 45° (derecha) 40 x 341
45° 45° (izquierda) 60 x 240
45° 45° (derecha) 40 x 240

A) con tope de distancia horizontal (altura x ancho: 60 mm x 400 mm)

B) con tope de distancia vertical (altura x ancho: 72 mm x 50 mm) Piezas de trabajo mínimas (= todas las piezas de trabajo que se puedan sujetar con el tornillo de apriete (19) suministrado, a la izquierda o a la derecha de la hoja de sierra): 160 mm x 35 mm (longitud x ancho)

Máxima profundidad de corte (0° / 0°): 120 mm

Serrado

Cortes sin movimiento de tracción (descabezar) (ver figura P)

• Deslice el brazo deslizante (34) totalmente hacia atrás y fíjelo en esta posición.

Asegúrese de que el tope de profundidad (28) esté pre-

sionado completamente hacia adentro y el tornillo de ajuste (27) pase a través de la abertura sin tocar el tope de profundidad al mover el brazo deslizante.

• Sujete la pieza de trabajo considerando sus dimensiones.
• Si es necesario, ajuste los ángulos de inglete horizontal y/o vertical deseados.
• Conecte la herramienta eléctrica. -Baje lentamente el brazo deslizante con la empuñadura (34)1.
• Sierre la pieza de trabajo con un avance uniforme.
• Desconecte la herramienta eléctrica y espere a que la hoja de sierra se haya detenido por completo.
• Guíe lentamente, hacia arriba, el brazo deslizante (34).

Cortes con desplazamiento horizontal (ver figura Q)

Sujete firmemente la empuñadura antes de conectar el aparato y durante todo el proceso de serrado. Concéntrese en su trabajo y controle permanentemente el movimiento del brazo deslizante. Un momento de distracción puede ser suficiente para accidentarse, ya que el brazo desliza con gran velocidad. - Desbloquee el brazo deslizante (34).

Compruebe la operatividad del mecanismo deslizante completo tirando del brazo deslizante (34) y devolviéndolo a su sitio.

• Sujete la pieza de trabajo considerando sus dimensiones. -Si es necesario, ajuste los ángulos de inglete horizontal y/o vertical deseados. Tire del brazo deslizante (34) por la empuñadura (1) para separarlo de la regleta tope (7), de manera que la hoja de sierra quede frente a la pieza.
• Conecte la herramienta eléctrica. -Baje lentamente el brazo deslizante con la empuñadura (34)1.
• Empuje entonces el brazo deslizante (34) en dirección a la regleta de tope (7) y lleve a cabo el serrado de la pieza con avance uniforme.
• Desconecte la herramienta eléctrica y espere a que la hoja de sierra se haya detenido por completo.
• Guíe lentamente, hacia arriba, el brazo deslizante (34).

Serrado de piezas de trabajo de igual longitud (ver figura R)

Para un corte fácil de piezas de trabajo de igual longitud, puede usar el tope longitudinal (40) (accesorio).

El tope longitudinal puede montarse a ambos lados de la prolongación de la mesa de corte (8).

-Suelte el tornillo de retención (39) y pliegue el tope longitudinal (40) sobre el tornillo de sujeción (67). - Apriete de nuevo firmemente el tornillo de sujeción (39). -Ajuste la prolongación de la mesa de corte (8) a la longitud deseada.

Ajuste del tope de profundidad (serrado de ranuras) (ver figura S)

Si desea serrar una ranura o si pretende usar un tope distanciador es preciso ajustar primero el tope de profundidad.

Gire el tope de profundidad (28) hacia afuera. -Gire el brazo deslizante (34) por la empuñadura (1) a la posición deseada. Gire el tornillo de ajuste (27) hasta asentar su extremo contra el tope de profundidad (28). - Guíe lentamente hacia arriba el brazo deslizante (34).

Piezas de sujeción crítica

Al serrar piezas curvas o cilíndricas estas deberán sujetarse con especial cuidado. A lo largo de la línea de corte no deberá existir ninguna luz entre la pieza de trabajo, la regleta tope y la mesa de corte.

Si fuese preciso, deberán emplearse unos soportes especiales para sujetar la pieza.

Corte de listones perfilados

Los listones perfilados pueden cortarse siguiendo dos procedimientos diferentes:

Posicionamento de la pieza de trabajo

Rodapiés Moldura para技术和ision

• apoyada contra la regleta tope

-colocada plana sobre la mesa de corte

Además, según la anchura del perfil, los cortes pueden realizarse con o sin movimiento de tracción de la hoja de sierra. Pruebe el ángulo de inglete ajustado (horizontal y/o vertical) siempre primero en un resto de madera de desecho.

Comprobación y ajuste del ajuste básico

Si la herramienta eléctrica ha estado sometida a un uso intenso, debe verificarse y reajustarse, dado el caso, para garantizar un corte exacto.

Para ello se requiere cierta experiencia y la correspondiente herramienta especial.

El servicio técnico Bosch realiza este trabajo rápida y concienzudamente.

Reajuste del rayo láser

Indicación: Para verificar el funcionamiento del láser, la herramienta eléctrica debe estar conectada a la alimentación de corriente.

Jamás accione el interruptor de conexión/desconexión durante el ajuste del láser (p. ej. al mover el brazo de la herramienta). Una puesta en marcha fortuita de la herramienta eléctrica puede provocar lesiones. - Coloque la herramienta eléctrica en la posición de trabajo. Gire la mesa de corte (42) hasta la muesca 15 de 0°. La palanca (13) debe enclavar en la muesca perceptiblemente.

Control (ver figura T1)

Trace una línea recta sobre una pieza de trabajo. - Lleve el brazo deslizante (34) lentamente hacia abajo con la empuñadura (1). - Oriente la pieza de manera que los dientes de la hoja de sierra queden alineados con la línea de corte. - Mantenga firmemente sujeta la pieza de trabajo en esta posición y gire lentamente hacia arriba el brazo deslizante. - Sujete la pieza con la mordaza. - Conecte los rayos láser con el interruptor.

Los rayos láser deben quedar equidistantes respecto a la línea de corte de la pieza de trabajo, en toda la longitud, incluso al bajar el brazo deslizante.

Reajuste (ver figura T2)

1. Ajuste del rayo láser derecho:
2. Gire el tornillo de ajuste derecho (68) con la llave macho hexagonal (18), hasta que el rayo láser derecho quede enrasado en toda su longitud con la línea de corte trazada en la pieza de trabajo. En ello se mueve también el rayo láser izquierdo. Un giro en sentido antihorario hace que el rayo láser se desplace de la izquierda hacia la derecha, y viceversa.
3. Ajuste del rayo láser izquierdo:
4. Gire el tornillo de ajuste izquierdo (68) con la llave macho hexagonal (18), hasta que el rayo láser izquierdo tenga la misma distancia hacia la línea de corte marcada en la pieza de trabajo que el rayo láser derecho. Un giro en sentido antihorario hace que el rayo láser se desplace de la izquierda hacia la derecha, y viceversa.

Ajuste del ángulo de inglete estándar vertical de 0°

• Coloque la herramienta eléctrica en la posición de transporte. -Gire la mesa de corte (42) hasta la muesca (15) de 0°. La palanca (13) debe enclavar en la muesca de forma perceptible.

Control (ver figura U1)

• Ajuste un calibre de ángulos a 90° y colóquelo sobre la mesa de corte (42).

El lado del calibre de ángulos debe quedar enrasado con la hoja de sierra (44) en toda la longitud.

Ajuste (ver figura U2)

-Suelte la palanca de enclavamiento (14). -Afloje los dos tornillos de ajuste (69) (mínimo 1 vuelta) con una llave de vaso (10mm). -Afloje el tornillo de ajuste (71) (aprox. 3 vueltas) con la llave macho hexagonal (4mm) (17). - Enrosque o desenrosque el tornillo de ajuste (70) con la llave macho hexagonal (4 mm) (17) hasta que el lado del calibre de ángulos quede enrasado con la hoja de sierra en toda la longitud. - Apriete de nuevo la palanca de enclavamiento (14). A continuación vuelva a apretar primero el tornillo de ajuste (71) y a continuación los tornillos de ajuste (69).

Si después del ajuste los indicadores de ángulos (37) y (21) no coinciden con la marca de 0° de la escala (36), afloje los tornillos de fijación de los indicadores de ángulos con un destornillador de estrella y alinee los indicadores de ángulos a lo largo de las MARCAS de 0°.

Ajuste del ángulo de inglete estándar vertical de 45° (izquierda)

• Coloque la herramienta eléctrica en la posición de trabajo. -Gire la mesa de corte (42) hasta la muesca (15) de 0°. La palanca (13) debe enclavar en la muesca de forma perceptible. Tire completamente hacia afuera la regleta tope ajustable izquierda (6). -Afloje la palanca de enclavamiento (14) y gire el brazo deslizante por la empuñadura (1) hacia la izquierda hasta el tope (45°)

Control (ver figura V1)

-Ajuste un calibre de ángulos a 45° y colóquelo sobre la mesa de corte (42).

El lado del calibre de ángulos debe quedar enrasado con la hoja de sierra (44) en toda la longitud.

Ajuste (ver figura V2)

• Enrosque o desenrosque el tornillo de ajuste (72) con una llave de boca (8 mm) hasta que el lado del calibre de ángulos quede enrasado con la hoja de sierra en toda la longitud.
• Apriete de nuevo la palanca de enclavamiento (14). Si antes del reajuste los indicadores de ángulos (37) y

(21) no coincidiesen con la marca de 45° de la escala (36), vuelva a comprobar primero el ajuste de 0° para el ángulo de inglete vertical y los indicadores de ángulos. Repita entonces el ajuste del ángulo de inglete vertical de 45°.

Ajuste del ángulo de inglete estándar vertical de 45° (derecha)

• Coloque la herramienta eléctrica en la posición de trabajo. Gire la mesa de corte (42) hasta la muesca (15) de 0°. La palanca (13) debe enclavar en la muesca de forma perceptible. Tire completamente hacia afuera la regleta tope ajustable derecha (6). Afloje la palanca de enclavamiento (14).
• Incline el brazo deslizante por la empuñadura (1) desde la posición de 0° hacia la izquierda y gire el mando giratorio (43) hasta que se indique el margen del ángulo de inglete vertical derecho deseado.
• Gire el brazo deslizante por la empuñadura (1) hacia la derecha hasta el tope (45°).

Control (ver figura W1)

• Ajuste un calibre de ángulos a 135° y colóquelo sobre la mesa de corte (42).

El lado del calibre de ángulos debe quedar enrasado con la hoja de sierra (44) en toda la longitud.

Ajuste (ver figura W2)

• Enrosque o desenrosque el tornillo de ajuste (73) con una llave de boca (8 mm) hasta que el lado del calibre de ángulos quede enrasado con la hoja de sierra en toda la longitud.
• Apriete de nuevo la palanca de enclavamiento (14).

Si después del reajuste los indicadores de ángulos (37) y (21) no coincidiesen con la marca de 45° de la escala (36), vuelva a comprobar primero el ajuste de 0° para el ángulo de inglete vertical y los indicadores de ángulos. Repita entonces el ajuste del ángulo de inglete vertical de 45°.

Alineación de la escala para ángulos de inglete horizontales

• Coloque la herramienta eléctrica en la posición de trabajo.
• Gire la mesa de corte (42) hasta la muesca (15) de 0° . La balanza (13) debe enclavar en la muesca de forma perceptible.

Control (ver figura X1)

• Ajuste un calibre de ángulos a 90° y colóquelo entre la regleta de tope (7) y la hoja de sierra (44) sobre la mesa de corte (42).

El lado del calibre de ángulos debe quedar enrasado con la hoja de sierra (44) en toda la longitud.

Reajuste (ver figura X2)

-Afloje los cuatro tornillos de ajuste (74) con una llave macho hexagonal (4mm) 17 y gire la mesa de corte (42) junto con la escala (41), hasta que la pata del calibre de ángulos quede enrasada con la hoja de sierra, en toda su longitud.

• Apriete los tornillos.

Si tras el ajuste, el indicador de ángulos (64) no se encuentra en una línea con la marca de 0° de la escala (41), suelte el tornillo (75) con un destornillador de estrella y ajuste el indicador de ángulos a lo largo de la marca 0° .

Ajuste de la fuerza de apriete de la palanca de enclavamiento (14) (ver figura Y)

La fuerza de apriete de la palanca de enclavamiento (14) puede reajustarse.

Control

-La fuerza de apriete de la palanca de enclavamiento debe- rá ajustarse de manera que el brazo deslizante quede fir- memente sujeto al ajustar un ángulo de inglete vertical.

Reajuste

-Afloje la palanca de enclavamiento (14). - Gire el tornillo de ajuste (76) con una llave de tubo (17 mm) en sentido antihorario para reducir la fuerza de apriete o en sentido horario para aumentarla. - Ajuste un ángulo de inglete vertical, apriete de nuevo la palanca de enclavamiento (14) y compruebe si se ha generado la fuerza de apriete deseada.

Transporte (ver figura Z)

Antes de transportar la herramienta eléctrica, deben realizarse los siguientes pasos:

• Deslice el brazo deslizante (34) totalmente hacia atrás y fíjelo en esta posición.
• Asegúrese de que el tope de profundidad (28) está presionado completamente hacia adentro y el tornillo de ajuste (27) hacia atrás de la abertura, sin tocar el tope de profundidad al mover el brazo deslizante.
• Mueva el brazo deslizante hacia abajo, hasta que el seguro de transporte (35) se pueda empujar completamente hacia adentro.
• Deslice las prolongaciones de la mesa de corte (8) completamente hacia abajo. Ajuste un ángulo de inglete vertical de 0° y apriete la empuñadura (14). Gire la mesa de cortar (42) hacia la izquierda hasta el tope y apriete el mango de bloqueo (12).
• Retire todos los accesorios que no puedan montarse de forma fija en la herramienta eléctrica. Procure transportar las hojas de sierra que no precise en un recipiente cerrado.
• Para transportar la mesa de corte, agárrela por las cavidades de agarre (16) laterales. Al transportar la herramienta eléctrica, utilice solamente los dispositivos de transporte y nunca use los dispositivos de protección, el brazo deslizante o la empuñadura.

Mantenimiento y servicios

Mantenimiento y limpieza

Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej., en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión. Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.

La caperuza protectora pendular debe poder moverse y cerrarse siempre por sí sola. Por ello, es necesario mantener limpio siempre el área en torno a la caperuza protectora pendular.

Después de cada fase de trabajo, elimine el polvo y las virutas soplando aire comprimido o con un pincel.

Limpie periódicamente el rodillo (20).

Accesorios especiales

Número de artículo

Saco colector de polvo 1609 B05 010

Mesa de trabajo GTA 2500 W 0 601 B12 100

Mesa de trabajo GTA 2500 Compact 0 601 B12 400

Mesa de trabajo GTA 2600 0 601 B12 300
Mesa de trabajo GTA 3800 0 601 B24 000
3 601 M43 000: Hojas de sierra para madera y tableros,paneles y listones
Standard for Wood305 x 2,2/1,6 x 30 mm, 40 dientes	2 608 837 741
Standard for Wood305 x 2,2/1,6 x 30 mm, 60 dientes	2 608 837 742
Standard for Wood305 x 2,2/1,6 x 30 mm, 96 dientes	2 608 837 744
Expert for Wood305 x 2,2/1,6 x 30 mm, 42 dientes	2 608 644 527
Expert for Wood305 x 2,2/1,6 x 30 mm, 60 dientes	2 608 644 528
Expert for Wood305 x 2,2/1,6 x 30 mm, 96 dientes	2 608 644 529
3 601 M43 000: Hojas de sierra para aluminio
Standard for Aluminium305 x 2,4/1,8 x 30 mm, 96 dientes	2 608 837 782
Expert for Aluminium305 x 2,4/1,8 x 30 mm, 96 dientes	2 608 644 547
3 601 M43 000: Hojas de sierra para paneles de fibroce-mentation
Expert for Fibre Cement305 x 2,2/1,6 x 30 mm, 8 dientes	2 608 644 559

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encontrarán también bajo: www.bosch-pt.com El equipo asesor de aplicaciones de Bosch le asesorará gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

México

Robert Bosch S. de R.L. de C.V.

www.bosch-herramientas.com.mx

Direcciones de servicios adicionales se encontrarán bajo:

Los acumuladores de iones de litio incorporados están sujetos a los requerimientos estipulados en la legislación sobre

mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones. En el envío por terceros (p.ej., transporte aéreo o por agencia de transporte) deben considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío. Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos, cúbralos con cinta adhesiva y embale el acumulador de forma que este no se pueda mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país.

Eliminación

Las herramientas eléctricas, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.

No arroje las herramientas eléctricas, acumuladores o pilas a la basura!

Acumuladores/pilas: Iones de Litio:

Por favor, observe las indicaciones en el apartado Transporte (ver "Transporte", Página 86).

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.

Portugués de Brasil

Seguridad del área de trabajo

Indica los pasos individuales para ajustar el ángulo de inglete vertical.

(64) Indicador de ángulo de inglete (horizontal)

(65) Interruptor de encendido/apagado

(68) Tornillos de ajuste para el posicionamiento del láser (nivelación)

(75) Tornillo para el indicador de ángulo (horizontal)

Serra de meía-esquadría telescólica	GCM 18V-305 GDC
N° do produit	3601 M43 0..
Tensión nominal V= 18
N° de rotações semoga	r.p.m. 3000-4000

Volumen de suministro

La amortiguación del mecanismo de deslizamiento puede ajustarse individualmente en el amortiguador (59): duro - movimientos de trabajo controlados; suave - cortes de sierra rápidos.

Indicadores de estado

Indicador del nivel de carga Significado/causa Solución de la batería (interfaz de usuario) (46)

Interface de usuario

Low Energy® Bluetooth ∪gall |bcl - ((31 Module GCY 42

Jgoggagaaa Jjll Jjll Jllo - Low Energy Module GCY 42Bluetooth 31) - Low EnergyBluetho0gJgJgJgJ Module GCY 42

3601 M43 0..	Jglll Jlss
3000-4000	18 A
2550	1 G
>1	111 B
1M	111 A
1,0	111 J
	123456789
	Procedure 01:2014
	0...+35 J
	0-20...+50 J
GBA 18V...	Jglll Jlss
ProCORE18V...	Jglll Jlss
GAX 18...	Jglll Jlss
GAL 36...	Jglll Jlss

4.2*Bluetooth ®(Low Energy)	Bluetooth
8	äjü	öjükåfss
30	μo	(Ejükåf)sDSS
305	ρρ	Jusunlalløjükåfss
1,7-2,6	ρρ	öjükåfssLæw
3,2	ρρ	Ejükåfss
30	ρρ	öjükåfss

pso 20 p° 25-20 jda sie dawla A ProCORE18V 8.0Ah
