PANDUAN PENGGUNA GCM 18V305 GDC Professional BOSCH

Petunjuk-Petunjuk untuk

Penggunaan Original vi Bāngc huo ng dan su dung ar fa 1

English Page 16

Francais.. Page 32

Portugues. Pagina 50

Espanol . Pagina 68

Portugues do Brasil.. Pagina 87

中文 页105

繁體中文. 119

Inu. 133

Bahasa Indonesia. Halaman 153

Tieng Viet Trang 170

189

wJ 207

4

6

8

1609 92A 6TT| (19.07.2021) Bosch Power Tools

9

10

J

11

12

13

14

15

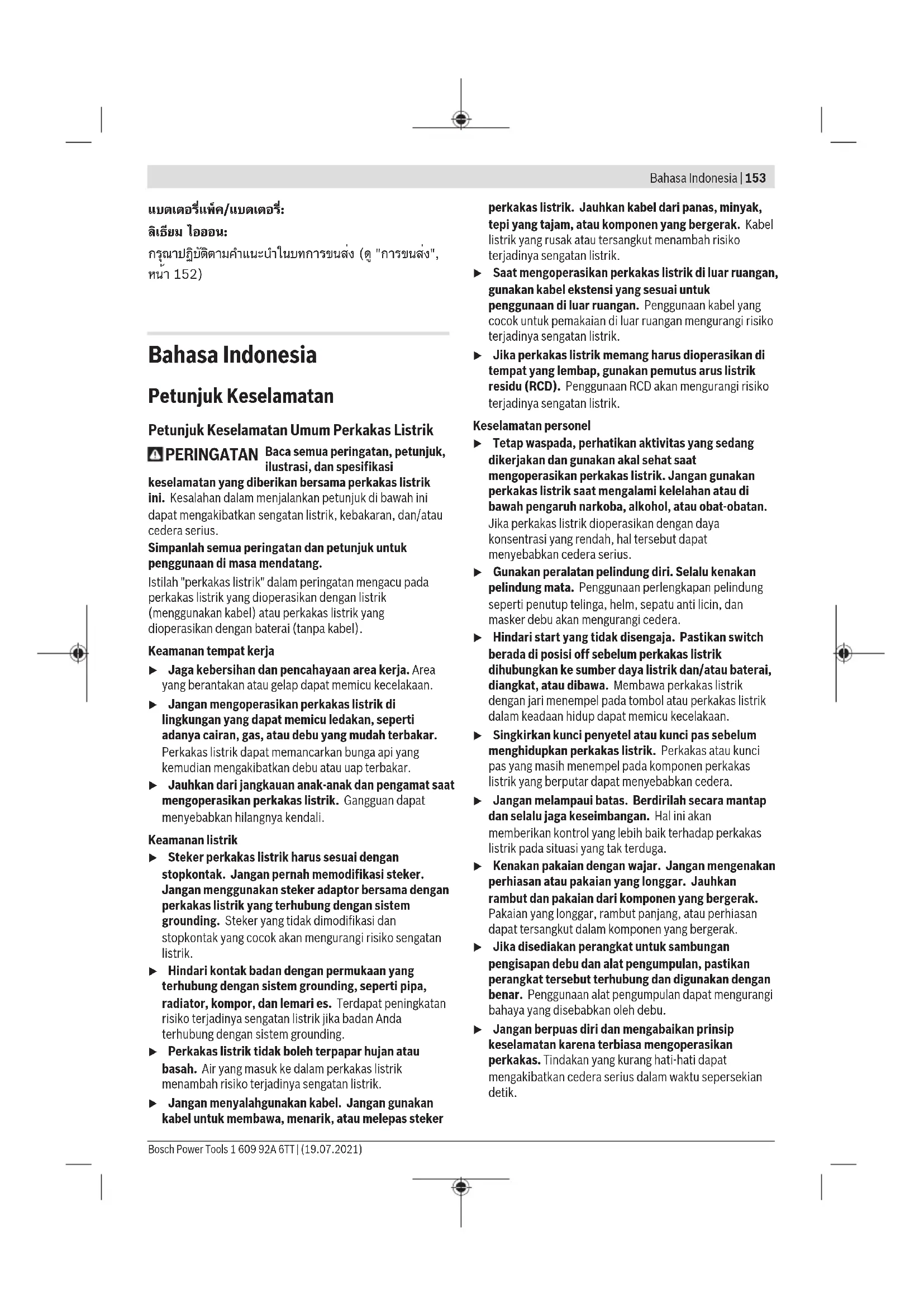

English

Safety Instructions

Petunjuk Keselamatan

Petunjuk Keselamatan Umum Perkakas Listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas yang dioperasikan dengan listrik. Perkakas listrik yang dioperasikan dengan listrik.

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian dapat menyebabkan debu atau uap terbakar. Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker

perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik.

• Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

• Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik jika Anda mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol saat perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang telah menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksa perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. Jangan gunakan perkakas listrik dengan sakelar yang tidak dapat dioperasikan. Perkakas listrik yang sakelarnya tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke

terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api.

Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segera hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar. Jangan gunakan set baterai atau perkakas yang rusak atau dimodifikasi. Baterai yang rusak atau dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera. Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran.

Servis

Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi.

Gergaji miter ditujukan untuk memotong kayu atau produk berbahan sejenis kayu. Gergaji ini tidak dapat digunakan dengan cakram pemotong abrasif untuk memotong material dari atas seperti batang, tongkat, tiang, dll. Debu abrasif menyebabkan komponen yang bergerak, seperti pelindung bagian bawah, menjadi tersendat. Percikan api dari pemotongan abrasif akan membakar pelindung bawah, sisipan kerf, dan bagian membran plastik lainnya. Jika mungkin, gunakan penjepit untuk menyokong benda kerja. Jika benda kerja dipegang dengan tangan, Anda harus selalu menjaga jarak tangan Anda setidaknya 100 mm dari masing-masing bilah gergaji. Jangan menggunakan gergaji ini untuk memotong benda yang terlalu kecil meskipun dijepit atau dipegang dengan tangan. Jika tangan berada terlalu dekat dengan bilah gergaji, akan terdapat risiko cedera yang lebih tinggi karena kontak dengan bilah. Benda kerja harus dalam keadaan tidak bergerak dan dijepit atau dipegang dengan ditekan ke pelindung dan ke meja. Jangan mengumpankan benda kerja secara bebas ke bilah atau memotong dengan tangan kosong dengan cara apa pun. Benda kerja yang bebas

atau bergerak dapat terlempar dengan kecepatan tinggi, dan menyebabkan cedera.

Tekan gergaji dengan mendorongnya ke benda kerja. Jangan memotong dengan menarik gergaji pada benda kerja. Untuk memotong, angkat kepada gergaji dan tarik keluar ke atas benda kerja tanpa memotongnya, lalu hidupkan mesin. Tekan kepala gergaji ke bawah dan kemudian dorong sambil menekan gergaji ke benda kerja. Memotong dengan pull stroke (menarik gergaji sambil ditekan ke benda kerja) dapat menyebabkan bilah gergaji naik ke atas benda kerja dan rakitan bilah terlempar dengan keras ke arah operator. Jangan pernah menyilangkan tangan pada garis yang hendak dipotong baik di depan maupun di belakang bilah gergaji. Memegang benda kerja dengan "tangan menyilang" yaitu memegang benda kerja di depan dan bilah gergaji dengan tangan kiri, atau sebaliknya, sangatlah berbahaya. Jangan mencoba meraih ke belakang pelindung kurang dari 100mm dari masing-masing sisi gergaji dengan tangan, guna melepaskan potongan kayu, atau alasan lainnya secara sedang berputar. Jarak sisi gergaji yang berputar ke tangan dapat menjadi tidak mudah terlihat dan dapat menyebabkan cedera serius. Teliti benda kerja sebelum memotong. Jika benda kerja bengkok atau melengkung, jepitlah dengan bagian luar yang melengkung menghadap ke pelindung. Selalu pastikan terdapat celah antara benda kerja, pelindung dan meja sepanjang garis pemotongan. Benda kerja yang bengkok atau melengkung dapat berputar atau bergeser dan dapat menyebabkan lilitan pada bilah gergaji yang berputar pada pemotongan. Tidak boleh terdapat paku atau benda asing di dalam benda kerja. Jangan gunakan gergaji sampai meja bebas dari semua peralatan, potongan kayu, dll. selain benda kerja. Puing-puing kecil atau potongan-potongan kayu yang terlepas atau objek lainnya yang mengenai sisi yang berputar dapat terlempar dengan kecepatan tinggi. Potonglah setiap benda kerja dalam satu kali. Benda kerja yang ditumpuk tidak dapat dijepit atau ditahan dengan benar dan dapat melilit pada bilah atau bergeser selama pemotongan. Pastikan gergaji miter dipasang atau ditempatkan pada permukaan kerja yang kuat dan rata sebelum digunakan. Permukaan kerja yang kuat dan rata akan membuat gergaji miter tidak mudah goyah. Buatlah rencana kerja. Setiap kali Anda mengubah setelan kemiringan kepada sudut 45 derajat (mitre angle), pastikan pelindung yang dapat disetel telah disesuaikan dengan benar untuk menyokong benda kerja dan tidak akan mengganggu bilah atau sistem pelindung. Gerakkan bilah gergaji untuk menyimulasikan situasi potongan penuh tanpa menekan tombol "ON" dan tanpa adanya benda kerja di meja untuk memastikan

Sediakan sokongan yang memadai seperti meja tambahan, kuda-kuda penyangga, dll. untuk benda kerja yang berukuran lebih lebar atau lebih panjang dari permukaan meja. Benda kerja yang berukuran lebih lebar atau lebih panjang dari meja gergaji miter dapat terbalik jika tidak disokong dengan aman. Jika benda yang terpotong atau benda kerja terbalik, benda dapat mencabut pelindung bawah atau terlempar oleh bilah yang berputar. Jangan meminta orang lain untuk menjadi penyokong sebagai pengganti sokongan tambahan. Penyokong untuk benda kerja yang goyah dapat menyebabkan bilah melilit pada benda kerja yang bergeser selama operasi pemotongan dan menarik Anda dan asisten Anda menuju bilah yang berputar. Bagian yang dipotong tidak boleh didesak atau ditekan, dengan alat apa pun, ke bilah gergaji yang berputar. Jika terperangkap, yaitu karena menggunakan pembatas (length stop), bagian yang dipotong dapat terjepit dan menekan lalu terlempar dengan keras. ▶ Selalu gunakan penjepit atau dudukan yang dirancang untuk mencekam benda kerja. Benda kerja yang memiliki kecenderungan tergulir dan dipotong, yang mencekam benda kerja. Biarkan bilah mencapai kecepatan penuh sebelum menyentuh benda kerja. Hal ini akan mengurangi risiko terlemparnya benda kerja. Jika benda kerja atau bilah mengalami kemacetan, matikan gergaji miter. Tunggulah hingga semua bagian yang bergerak berhenti dan cabut steker dari sumber daya dan/atau lepas baterai. Lalu bebaskan benda yang macet. Meneruskan memotong dengan benda kerja yang terjepit dapat menyebabkan gergaji miter kehilangan kendali atau rusak. Setelah selesai memotong, lepaskan switch, turunkan kepala gergaji, dan tunggu hingga bilah gergaji berhenti sebelum mengangkat benda yang dipotong. Menggapai dengan tangan di dekat bilah yang berjalan sangatlah berbahaya. Genggam pegangan dengan kuat saat memotong sebagian atau saat melepas switch sebelum kepala gergaji benar-benar di posisi bawah. Tindakan pengereman gergaji dapat menyebabkan kepala gergaji tiba-tiba tertarik ke bawah, yang menyebabkan risiko cedera. Jangan melepaskan gagang saat kepala gergaji telah mencapai posisi terendah. Selalu arahkan kembali kepala gergaji ke posisi teratas dengan tangan. Jika kepala gergaji bergerak secara tidak terkendali, hal tersebut dapat menyebabkan risiko cedera. Jaga tempat pengerjaan tetap bersih. Campuran bahan yang berserakan cukup berbahaya. Debu logam yang kecil dapat terbakar atau menimbulkan ledakan.

156 Bahasa Indonesia

Jangan menggunakan mata gergaji yang tumpul, retak, bengkok, atau rusak. Mata gergaji dengan gigi yang tumpul atau bengkok mengakibatkan celah pemotongan terlalu sempit sehingga terjadi gesekan yang terlalu tinggi, mata gergaji terjepit, dan terjadi sentakan. Jangan menggunakan mata gergaji yang terbuat dari baja kecepatan tinggi (baja HSS). Mata gergaji dari bahan ini mudah patah. Selalu gunakan mata gergaji dengan ukuran dan bentuk lubang poros yang sesuai (belah ketupat versus bulat). Bilah gergaji yang tidak sesuai dengan perangkat keras yang terpasang pada gergaji akan bergerak tidak simetris dan membuat Anda kehilangan kendali. Jangan pernah mencoba membersihkan sisa-sisa pemotongan, serbuk kayu, dan semacamnya dari bidang pemotongan jika perkakas listrik dalam keadaan hidup. Gerakkan kepala perkakas selalu ke posisi normal dahulu, kemudian matikan perkakas listrik. Setelah digunakan, jangan memegang mata gergaji yang masih panas; tunggulah hingga menjadi dingin. Selama penggunaannya, mata gergaji menjadi sangat panas. Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak sesuai pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernapasan. Jangan membuka baterai. Ada bahaya terjadinya korsleting. Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau benturan keras dari luar. Hal ini dapat menyebabkan terjadinya hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan.

Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air, dan kelembapan. Terdapat risiko ledakan dan korsleting.

Jangan pernah menutupi atau melepas label keselamatan kerja yang ada pada perkakas listrik. Perkakas listrik dikirim dengan tanda peringatan laser (lihat tabel "Simbol dan artinya").

Jangan melihat sinar laser ataupun mengarahkannya kepada orang lain atau hewan, baik secara langsung maupun dari pantulan. Sinar laser dapat membutakan seseorang, menyebabkan kecelakaan, atau merusak mata.

Jika radiasi laser mengenai mata, tutup mata Anda dan segera gerakkan kepala agar tidak terkena sorotan laser. Jangan gunakan alat optik seperti teropong dan sejenisnya untuk mengamati sumber radiasi. Hal tersebut dapat merusak mata Anda. Jangan mengarahkan sinar laser pada orang yang sedang melihat melalui teropong atau sejenisnya. Hal tersebut dapat merusak mata. Jangan mengubah peralatan laser. Anda dapat menggunakan opsi pengaturan yang dijelaskan pada petunjuk penggunaan mesin dengan aman. Jangan gunakan kacamata pelihat laser (aksesori) sebagai kacamata pelindung. Kacamata pelihat laser digunakan untuk mendeteksi sinar laser dengan lebih baik, namun tidak melindungi dari sinar laser. Jangan gunakan kacamata pelihat laser (aksesori) sebagai kacamata hitam saat di jalan raya. Kacamata pelihat laser tidak menawarkan perlindungan penuh terhadap sinar UV dan mengurangi persepsi warna. Perhatian - jika perangkat pengoperasian atau perangkat pengaturan atau prosedur lain selain yang dituliskan di sini digunakan, hal ini dapat menyebabkan terjadinya paparan radiasi yang berbahaya. Jangan mengganti laser pada perkakas listrik ini dengan laser tipe yang berbeda. Laser yang tidak cocok pada perkakas listrik ini dapat berbahaya bagi orang lain. Waspada! Ketika menggunakan perkakas listrik dengan Bluetooth, gangguan dapat muncul pada perangkat dan instalasi lain, pesawat terbang, dan perangkat medis (misalnya alat pacu jantung, alat bantu dengar). Selain itu, cedera pada manusia dan binatang di area sekitar tidak dapat seluruhnya dihindari. Jangan menggunakan pengukur dengan Bluetooth di dekat perangkat medis, pusat pengisian bahan bakar, instalasi kimia, area dengan bahaya ledakan, dan percikan api. Jangan menggunakan perkakas listrik dengan Bluetooth di dalam pesawat terbang. Hindari pengoperasian di dekat kepala secara langsung dalam waktu yang lama.

Istilah merek Bluetooth serta gambar simbol (logo) merupakan merek dagang terdaftar dan kepemilikan dari Bluetooth SIG, Inc. Setiap penggunaan istilah merek/gambar simbol ini berada di bawah lisensi Robert Bosch Power Tools GmbH.

Simbol-simbol

Simbol-simbol berikut dapat membantu Anda dalam menggunakan perkakas listrik. Pelajari dan ingat simbol-simbol berikut beserta maknanya. Pengertian yang betul dari simbol-simbol ini bisa membantu Anda untuk menggunakan perkakas listrik dengan lebih baik dan aman.

Simbol dan artinya

Sinar laser. Jangan melihat langsung dengan optik teleskop. Kelas laser 1M.

Jangan mendekatkan tangan Anda pada area pemotongan saat perkakas listrik beroperasi. Terdapat risiko cedera jika menyentuh mata gergaji.

Kenakan masker pelindung debu.

Kenakan kacamata pelindung.

Pakailah pelindung telinga. Suara bising dapat menyebabkan daya pendengaran berkurang.

Area berbahaya! Jauhkan tangan, jari atau lengan dari area ini.

Jangan mendekatkan jari-jari Anda pada komponen yang bergerak pada lengan geser. Jari-jari dapat terjepit sehingga mengalami cedera parah.

Perhatikan ukuran mata gergaji. Diameter lubang harus sesuai dengan spindel perkakas dan tidak goyah. Jika penggunaan reduktor diperlukan, pastikan ukuran reduktor sesuai dengan ketebalan lebar baja, diameter lubang pada mata gergaji serta diameter spindel perkakas. Sebisa mungkin gunakan reduktor yang disediakan bersamaan dengan mata gergaji. Diameter mata gergaji harus sesuai dengan informasi pada simbol.

Menampilkan arah putaran baut SDS untuk mengencangkan mata gergaji (berlawanan arah jarum jam) dan untuk melonggarkan mata gergaji (searah jarum jam).

Untuk memotong, peganglah perkakas listriknya pada bagian-bagian yang ditandai ini (lekukan tempat memegang) untuk pada gagang transpor.

Simbol dan artinya

Jangan pernah mengangkat perkakas listrik pada gagang pada lengan geser.

Pada sudut mitre vertikal, ekstensi rel pembatas kiri maupun kanan harus digeser atau dilepaskan sepenuhnya.

Mesin performa tinggi baru yang dikombinasikan dengan baterai ProCORE 18V memberikan performa yang sebanding dengan mesin pada perkakas listrik berkabel.

Gagang pengencang terbuka: Sudut mitre vertikal dapat diatur.

Kemiringan mata gergaji ke kiri (45° hingga 0°)

Kemiringan mata gergaji ke kanan (0° hingga 45°)

Total area gerak lengan geser (-47° hingga +47° )

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini digunakan sebagai perkakas tetap, cocok untuk memotong dalam arah memanjang dan melintang

dengan pemotongan tegak lurus pada kayu. Dengan begitu dapat diatur sudut potong horizontal sebesar -52° hingga +60°, begitu pula sudut potong vertikal sebesar 47° (sisi kiri) hingga 47° (sisi kanan).

Kapasitas perkakas listrik sesuai untuk memotong kayu keras dan kayu lunak, serta papan partikel dan fiberboard. Jika memasang mata gergaji yang sesuai, perkakas listrik juga dapat digunakan untuk memotong profil aluminium dan bahan sintetis.

Data dan pengaturan perkakas listrik dapat dikirimkan menggunakan modul Bluetooth Low Energy GCY 42 yang terpasang dengan menggunakan teknologi nirkabel Bluetooth antara perkakas listrik dan perangkat seluler.

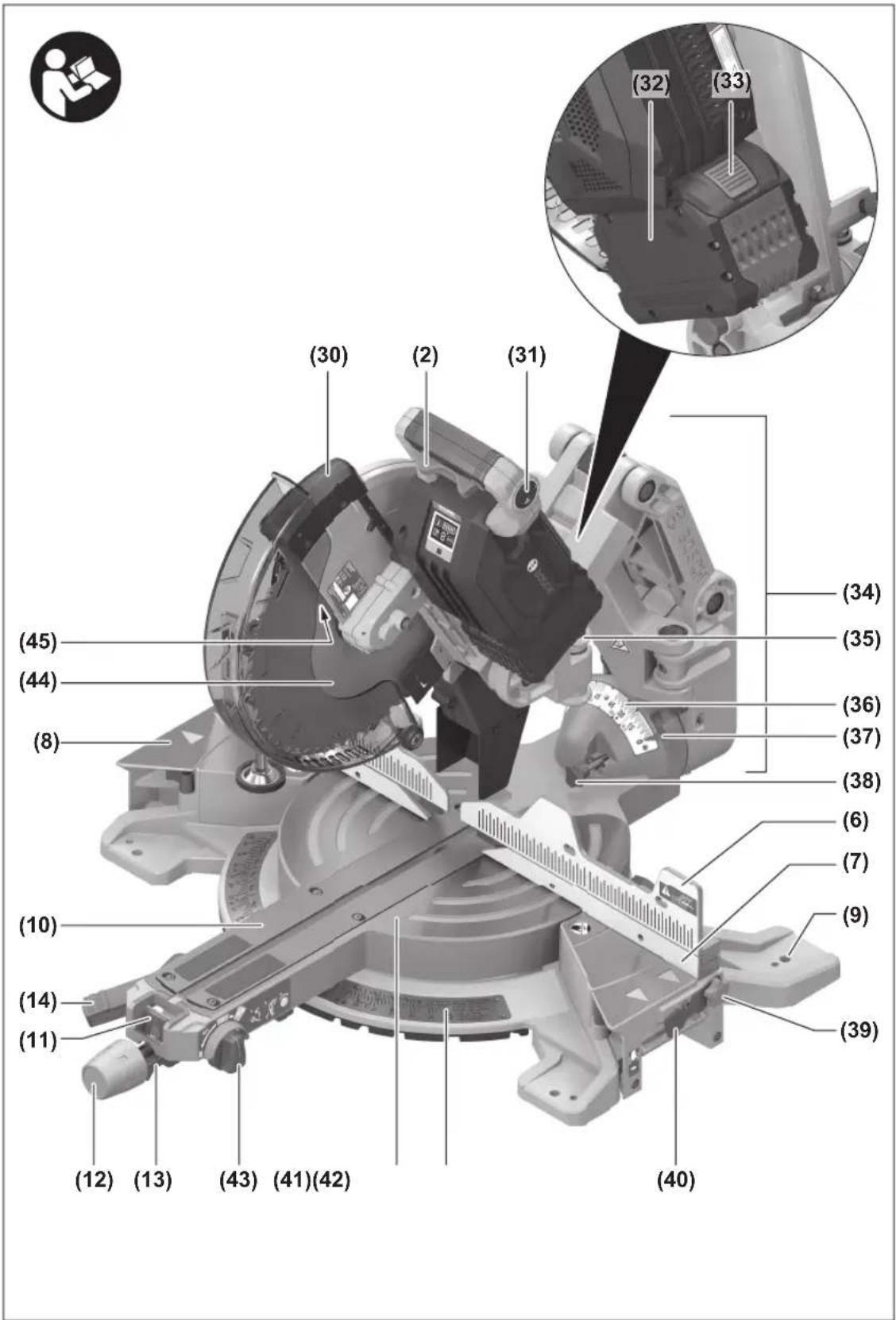

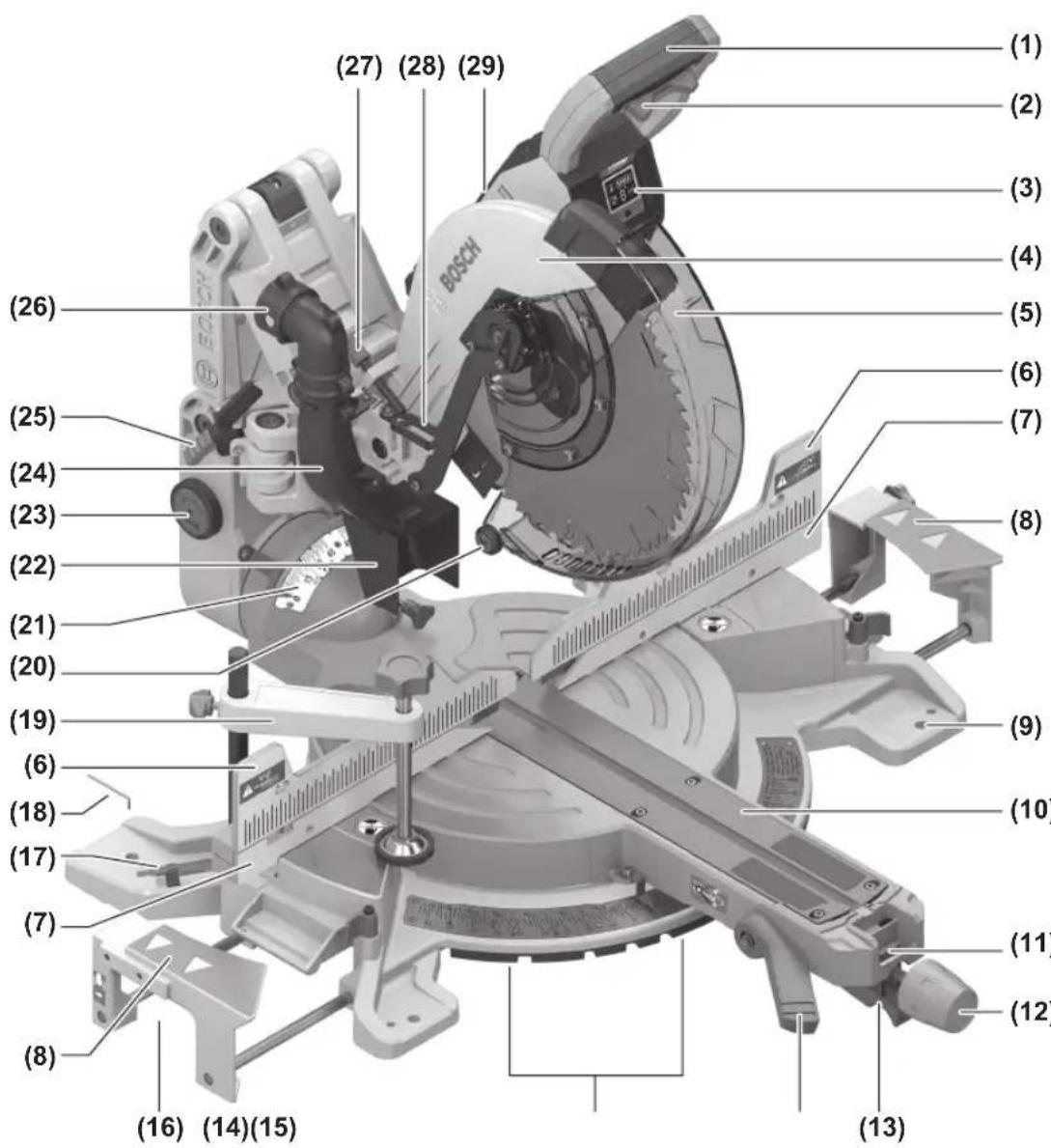

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

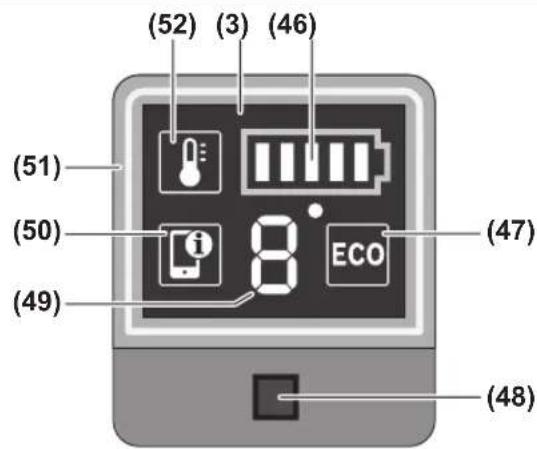

(1) Gagang (2) Kunci pengaman untuk tombol on/off (3) User Interface (4) Kap pelindung (5) Kap pelindung yang dapat bergerak (6) Rel pembatas yang dapat disetel (7) Rel pembatas (8) Ekstensi meja potong (9) Lubang untuk pemasangan (10) Pelat sisipan (11) Jepitan pengunci (12) Kenop pengunci untuk menyetel sudut mitre (horizontal) (13) Tuas untuk menyetel sudut mitre (horizontal) (14) Gagang pengencang untuk menyetel sudut mitre lainnya (vertikal) (15) Alur untuk sudut mitre standar (horizontal) (16) Lekukan tempat memegang (17) Kunci L (6 mm/4 mm) (18) Kunci L (2 mm) (19) Klem (20) Rol peluncur (21) Indikator sudut untuk rentang sudut mitre kanan (0° hingga 47°) (vertikal) (22) Deflektor serutan (23) Baut SDS (24) Ejektor serbuk (25) Tuas penjepit mekanisme luncur (26) Adaptor pengisap (27) Baut penyetel pembatas kedalaman (28) Pembatas kedalaman (29) Label peringatan laser

(30) Kap pelindung laser (31) Penutup modul Bluetooth Low Energy GCY 42 (32) Baterai (33) Tombol pelepas baterai (34) Lengang geser (35) Kunci transporter (36) Skala untuk sudut mitre (vertikal) (37) Indikator sudut untuk rentang sudut potong kiri (47° hingga 0° (vertikal) (38) Kenop untuk sudut mitre 22,5° (vertikal) (39) Sekrup pengunci mistar pembatas (40) Mistar pembatas (41) Skala untuk sudut mitre (horizontal) (42) Meja potong (43) Kenop untuk mengatur rentang sudut mitre (vertikal) (44) Mata gergaji (45) Outlet sinar laser (46) Indikator level pengisian daya baterai (User Interface) (47) Display mode ECO (User Interface) (48) Tombol untuk pemilihan awal kecepatan putaran (User Interface) (49) Display mode/tingkat kecepatan putaran (User Interface) (50) Display smartphone (User Interface) (51) Display status perkakas listrik (User Interface) (52) Display suhu (User Interface) (53) Pengunci spindel (54) Sekrup segi enam untuk mengencangkan mata gergaji (55) Flensa penjepit (56) Flensa penjepit dalam (57) Tuas penjepit untuk ekstensi/meja potong (58) Sekrup pengunci rel pembatas yang dapat disetel (59) Peredam (60) Sekrup penyetel untuk peredaman (61) Lubang untuk klem (62) Baut kupu-kupu (63) Batang berulir (64) Indikator sudut untuk sudut mitre (horizontal) (65) Tombol on/off (66) Baut untuk pelat sisipan (67) Sekrup penjepit mistar pembatas (68) Sekrup penyetel untuk pengaturan posisi laser (perataan) (69) Sekrup penyetel untuk penyetelan dasar 0° (sudut mitre vertikal) (70) Sekrup penyetel untuk penyetelan dasar 45° (sudut mitre kiri vertikal) (71) Sekrup penyetel untuk penyetelan dasar 45° (sudut mitre kanan vertikal) (72) Sekrup penyetel skala untuk sudut mitre (horizontal) (73) Sekrup untuk indikator sudut (horizontal) (74) Sekrup penyetel untuk daya jepit dari gagang pengencang untuk menyetel sudut mitre lainnya (vertikal) a) Aksesori yang ada pada gambar atas yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

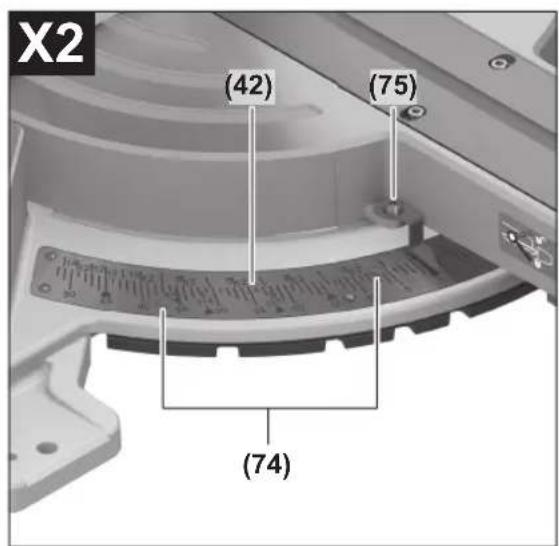

(75) Sekrup penyetel untuk daya jepit dari gagang pengencang untuk menyetel sudut mitre lainnya (vertikal) a) Aksesori yang ada pada gambar atas yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Mesin gergaji panel GCM 18V-305 GDC
Nomor seri		3601 M43 0..
Tegangan nominal V=18
Kecepatan idleA)	min-1	3000-4000
Kecepatan Idle pada mode ECOA)	min-1	2550
Jenis laser nm 650
	mW<1
Kelas laser 1M
Divergensi garis laser mrad		1,0
	(sudut satu putaran)
Berat sesuai dengan EPTA-Procedure 01:2014B)	kg 26,9-27,8
Suhu sekitar yang direkomendasikan saat pengisian daya	°C0...+35
Suhu sekitar yang diizinkan saat pengoperasianc) dan saat disimpan	°C-20...+50
Baterai yang direkomendasikan GBA 18V...		ProCORE18V...
Perangkat pengisian daya yang direkomendasikan		GAL 18...
		GAX 18...
		GAL 36...
Pengiriman data
Bluetooth*		Bluetooth*4.2 (Low Energy)D)
Jarak sinyal s 8
Jangkauan sinyal maksimalE)	m	30
Ukuran mata gergaji yang sesuai
Diameter mata gergaji mm 305
Ketebalan lembarILA	1,7-2,6
Lebar pemotongan maks.	mm	3,2

Mesin gergaji panel GCM 18V-305 GDC

Diameter lubang mm 30

A) Diukur pada suhu 20 - 25°C dengan baterai ProCORE18V 8.0Ah. B) Tergantung pada baterai yang digunakan. C) Daya terbatas pada suhu < 0°C. D) Perangkat seluler harus kompatibel dengan perangkat Bluetooth Low Energy (versi 4.2) dan mendukung Generic Access Profile (GAP). E) Jangkauan sinyal dapat berbeda-beda bergantung pada kondisi di luar serta perangkat penerima yang digunakan. Jangkauan Bluetooth® dapat melemah jika berada di dalam ruangan tertutup dan melewati penghalang logam (contoh dinding, rak, koper, dll.).

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.), serta selama transport dan penyimpanan, keluarkanlah baterai dari perkakas listrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

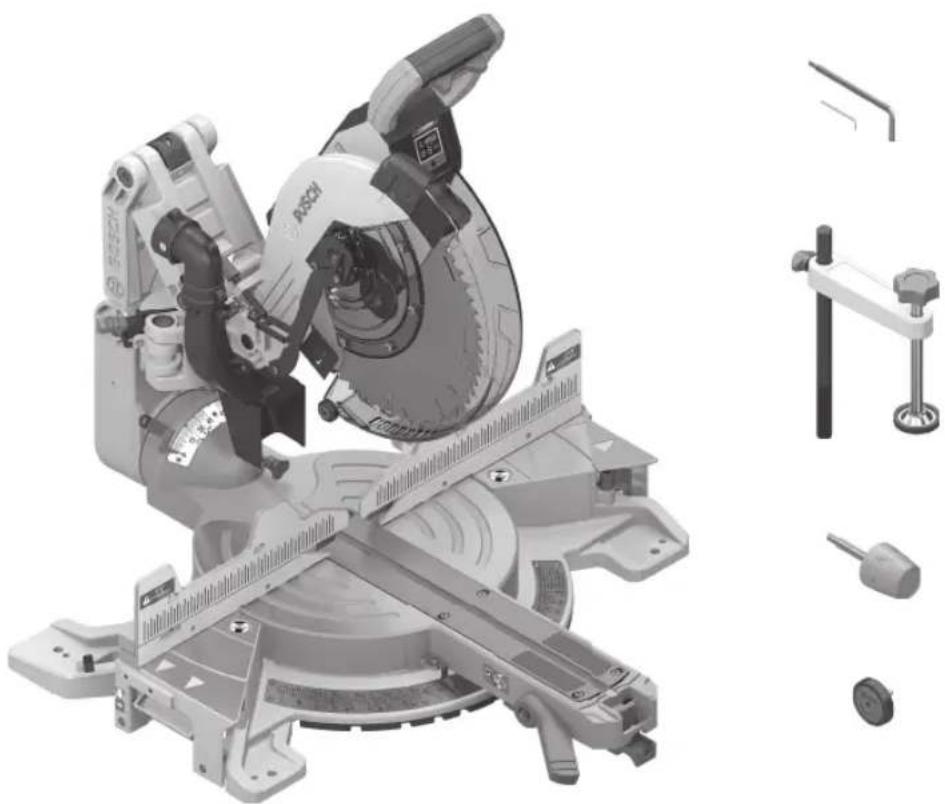

Lingkup pengiriman

Perhatikan ilustrasi lingkup pengiriman pada awal panduan pengoperasian.

Sebelum menggunakan perkakas listrik untuk pertama kalinya, periksalah apakah semua komponen di bawah ini disertakan:

• Mesin gergaji panel dengan mata gergaji yang terpasang (44)
• Kenop pengunci (12), Kunci L (17), Kunci L (18), Klem (19), Baut SDS (23), Kantung debu

Catatan: Periksa perkakas listrik dari kemungkinan kerusakan.

Sebelum melanjutkan menggunakan perkakas listrik, periksa dengan saksama semua komponen pelindung untuk komponen yang sedikit rusak apakah komponen tersebut berfungsi dengan baik. Periksa apakah komponen yang bergerak berfungsi dengan baik dan tidak macet, atau ada komponen yang rusak. Semua bagian-bagian harus terpasang dengan benar dan memenuhi semua persyaratan guna menjamin penggunaan perkakas listrik yang sempurna.

Komponen perlindungan dan bagian-bagian yang rusak harus diperbaiki atau diganti di bengkel yang disetujui.

Perkakas yang diperlukan selain lingkup pengiriman:

- Obeng kembang

- Kunci pas (ukuran: 8 mm) - Kunci ring, kunci pas, atau kunci sok (ukuran: 10 mm dan 17 mm)

Mengaktifkan modul Bluetooth® Low Energy GCY 42

Untuk informasi mengenai modul Bluetooth® Low Energy GCY 42, baca panduan pengoperasian terkait.

Mengaktifkan baterai kancing

Lepaskan penutup modul Bluetooth® Low Energy GCY 42 (31). Lepaskan isolasi antara baterai kancing dan modul Bluetooth® Low Energy GCY 42. Tutup penutup (31) untuk mencegah kotoran masuk.

Lepas penutup modul Bluetooth® Low Energy GCY 42 pada perkakas listrik dengan obeng atau koin. Perkakas listrik dapat rusak jika penutup dibuka dengan benda-benda yang tidak sesuai.

Mengisi daya baterai

Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda.

Catatan: Baterai dikirim dalam keadaan terisi sebagian. Untuk memastikan kinerja penuh baterai, isi penuh daya baterai ke pengisi daya sebelum menggunakannya untuk pertama kali.

Daya baterai li-ion dapat diisi setiap saat tanpa mengurangi masa pakainya. Penghentian proses pengisian daya tidak merusak baterai.

Baterai li-ion terlindung dari pengosongan daya total dengan "Electronic Cell Protection (ECP)". Jika baterai habis, perkakas listrik dimatikan oleh pengaman: Alat sisipan berhenti beroperasi.

Jangan menekan kembali tombol on/off jika perkakas listrik mati secara otomatis. Baterai dapat rusak.

Perhatikan petunjuk untuk membuang.

Melepas baterai

Baterai (32) memiliki dual level penguncian untuk mencegah baterai terlepas saat tombol pelepas baterai (33) ditekan secara tidak sengaja. Selama baterai berada di dalam perkakas listrik, baterai ditahan dalam dudukannya dengan pegas.

Untuk melepaskan baterai, tekan tombol pelepas dan keluarkan baterai dari perkakas listrik. Jangan melepas baterai dengan paksa.

Indikator level pengisian daya baterai

LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti.

Tekan tombol indikator level pengisian daya baterai untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas.

Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti.

Catatan: Level pengisian daya baterai juga ditampilkan pada User Interface (3).

Tipe baterai GBA 18V...

LED Kapasitas

Lampu permanen 3× hijau 60-100%

Lampu permanen 2× hijau 30-60%

Lampu permanen 1× hijau 5-30%

Lampu berkedip 1× hijau 0-5%

Tipe baterai ProCORE18V...

LED Kapasitas

Lampu permanen 5× hijau 80-100%

Lampu permanen 4× hijau 60-80%

Lampu permanen 3× hijau 40-60%

Lampu permanen 2× hijau 20-40%

Lampu berkedip 1× hijau 5 - 20%

Lampu berkedip 1 × hijau 0 - 5 %

Memasang komponen-komponen

• Keluarkan semua komponen yang disediakan di kemasan dengan hati-hati.
• Singkirkan semua bahan kemasan dari perkakas listrik dan dari aksesori yang disediakan.

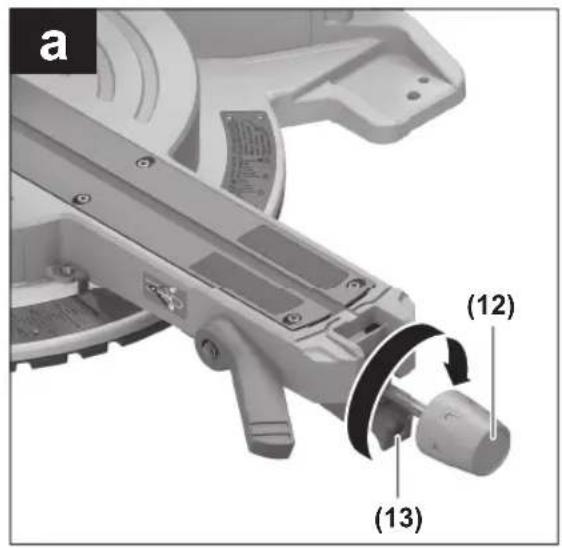

Memasang kenop pengunci (lihat gambar a)

• Pasang kenop pengunci (12) ke lubang yang sesuai di atas tuas (13). Sebelum mulai menggergaji, selalu kencangkan kenop pengunci (12). Jika tidak, mata gergaji bisa tersangkut pada benda kerja.

Pemasangan stasioner atau fleksibel

Untuk menjamin keamanan kerja, perkakas listrik harus dipasang terlebih dulu di tempat kerja yang datar dan stabil (misalnya meja kerja) sebelum digunakan.

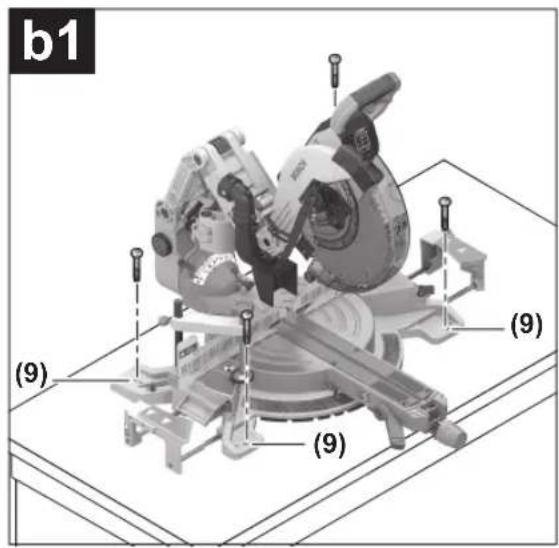

Pemasangan di area kerja (lihat gambar b1)

• Kencangkan perkakas listrik di atas area kerja dengan sambungan sekrup yang tersebut. Untuk itu, gunakan lubang (9).

atau

• Kencangkan kaki perkakas listrik pada area kerja dengan klem yang tersedia secara komersial.

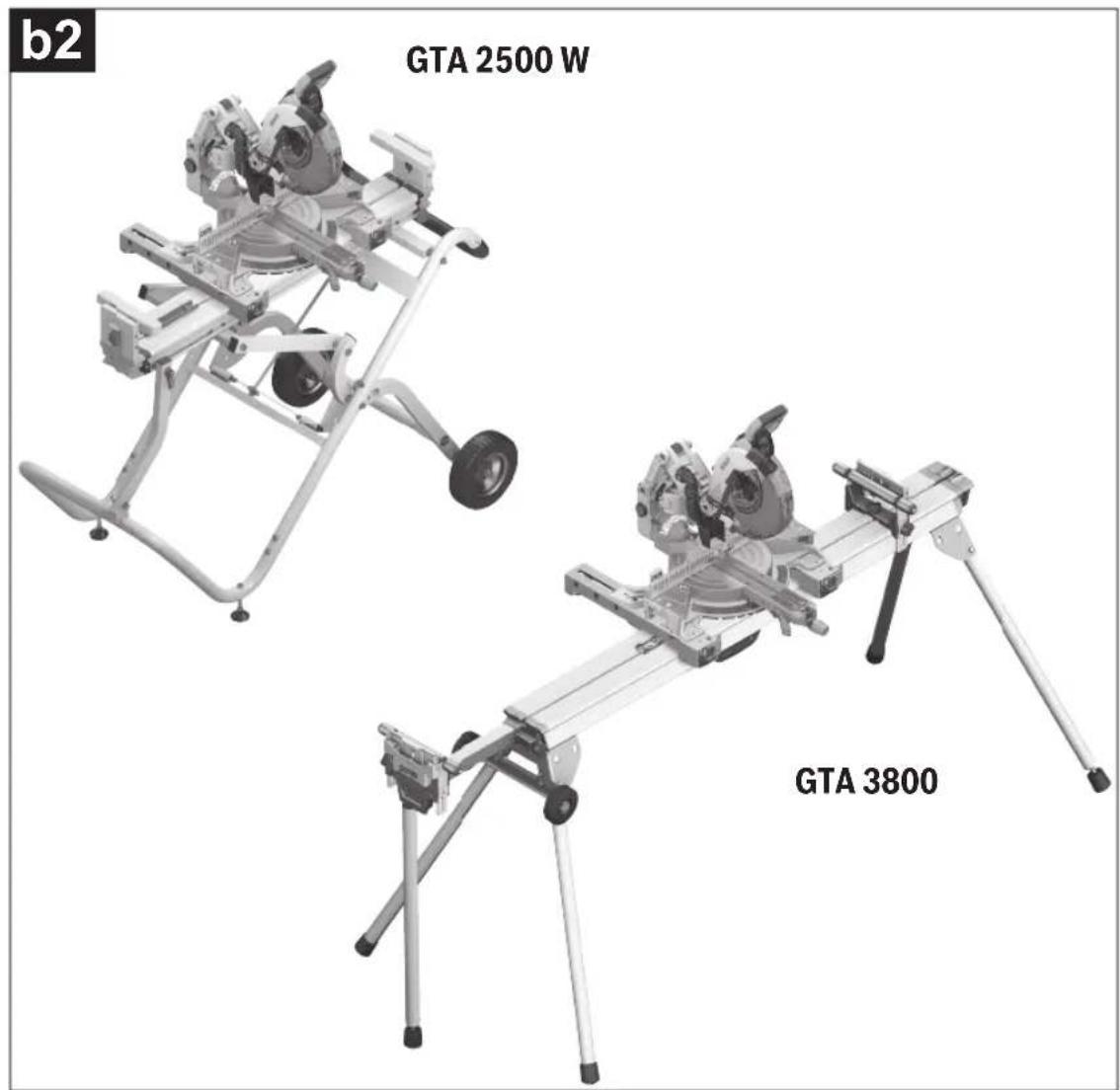

Pemasangan di meja kerja Bosch (lihat gambar b2)

Meja kerja GTA Bosch menahan kedudukan perkakas listrik di segala permukaan dengan kaki yang dapat disetel ketinggiannya. Dudukan benda kerja pada area kerja digunakan untuk menunjang benda kerja yang berukuran panjang.

Baca semua petunjuk peringatan keamanan yang tercantum untuk meja kerja. Jika petunjuk untuk keamanan kerja dan penggunaan tidak dipatuhi, dapat terjadi kontak listrik, kebakaran dan/atau cedera parah. Sebelum memasang perkakas listrik pada meja kerja, rakit dulu meja kerja dengan benar. Perakitan yang telah selesai penting dilakukan agar meja kerja tidak roboh. - Pasang perkakas listrik di area kerja pada posisi pengangkutan.

Pengisapan debu/serbuk

Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya.

Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap sebagai pemicu kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli.

• Gunakanlah pengisap debu yang cocok untuk mengisap bahan yang dikerjakan.
• Pastikan terdapat ventilasi udara yang baik di tempat kerja.
• Dianjurkan untuk memakai masker anti debu dengan filter kelas P2.

Debu dapat tersulut dengan mudah.

Pengisap debu/serbuk dapat tersumbat oleh debu, serbuk, atau serpihan dari benda yang dikerjakan.

• Matikan perkakas listrik dan lepaskan baterai. Tunggu hingga mata gergaji benar-benar berhenti.
• Periksa penyebab tersumbatnya perkakas dan segera perbaiki.

Pengisapan eksternal

Untuk pengisapan, slang pengisap debu (0 35 mm) juga dapat disambungkan ke adaptor pengisap (26).

• Sambungkan slang pengisap debu dengan adaptor pengisap (26).

Gunakan mesin pengisap khusus saat mengisap debu yang berbahaya bagi kesehatan, pemicu kanker, atau debu kering.

Membersihkan adapter pengisap

Untuk menjamin pengisapan yang optimal, adapter pengisap debu (26) harus dibersihkan secara berkala.

Lepas adapter pengisap debu (26) dengan memutarnya dari pembuangan serbuk (24). Singkirkan serpihan benda kerja dan serbuk. Tekan kembali adapter pengisap debu pada pembuangan serbuk sambil diputar hingga terkunci pada ring penahan pembuangan serbuk.

Mengganti mata gergaji

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transportasi dan penyimpanan, keluarkanlah baterai dari perkakas listrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. Kenakan sarung tangan pelindung saat memasang mata gergaji. Terdapat risiko cedera jika menyentuh mata gergaji.

Hanya gunakan mata gergaji dengan kecepatan putaran maksimal yang diperbolehkan yang lebih tinggi daripada kecepatan putaran tanpa beban dari perkakas listrik.

Hanya gunakan mata gergaji yang sesuai dengan data-data yang tercantum di dalam petunjuk pengoperasian yang diberikan dan diuji menurut peraturan EN 847-1 serta diberi tanda yang sesuai.

Hanya gunakan mata gergaji yang dianjurkan oleh produsen perkakas listrik ini dan yang sesuai untuk mengerjakan bahan yang hendak dikerjakan. Hal ini bertujuan untuk menghindari pemanasan berlebih pada gigi gergaji pada saat menggergaji.

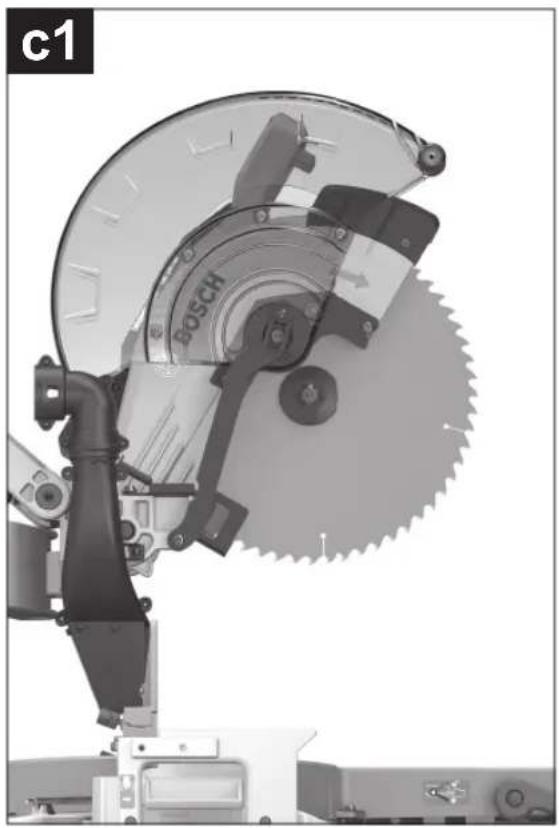

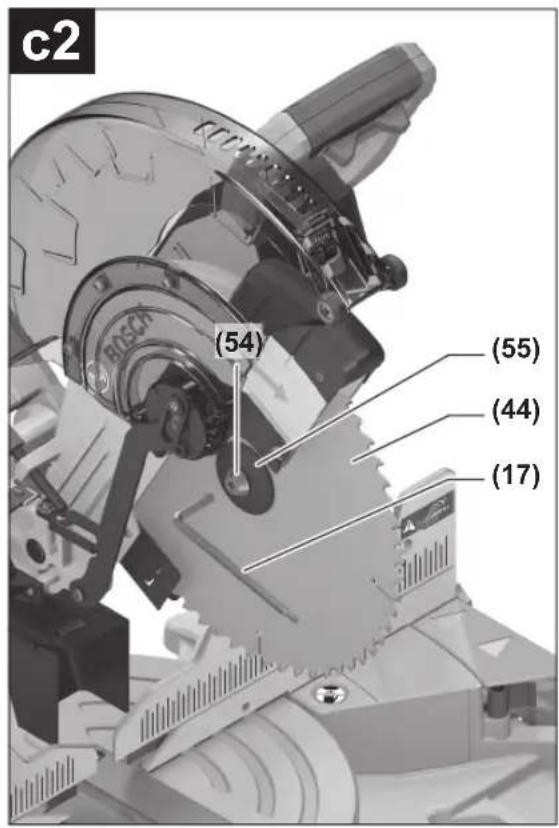

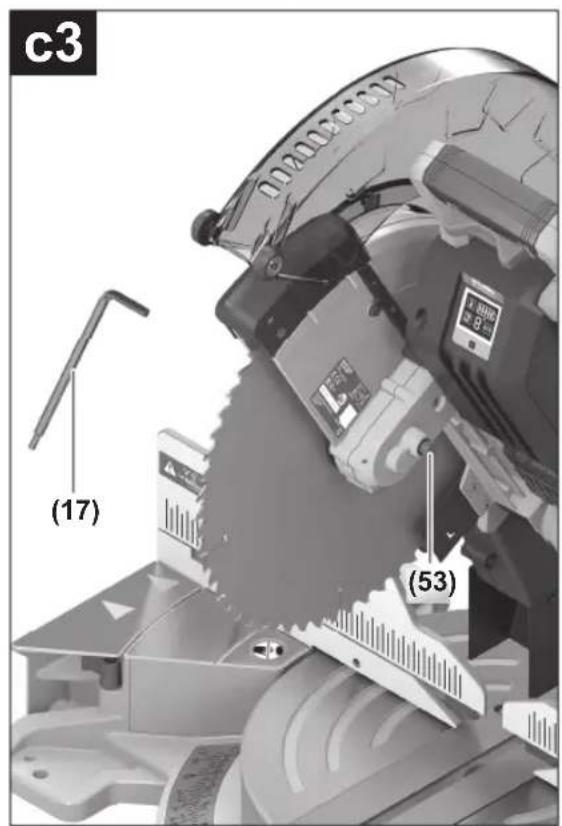

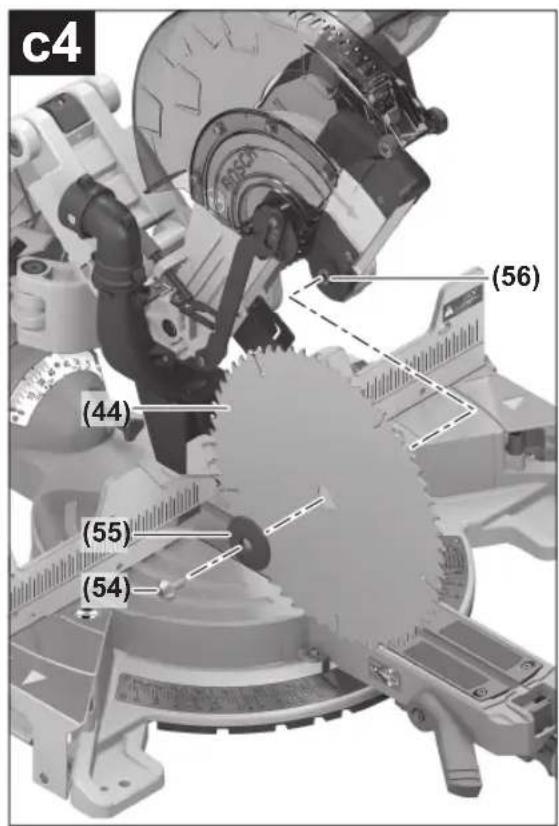

Pemasangan dengan sekrup segi enam (lihat gambar C1-C4)

• Atur perkakas listrik pada posisi pengoperasian. Gerakkan kap pelindung yang dapat bergerak (5) ke belakang dan tahan kap pelindung yang dapat bergerak pada posisi ini.
• Putar sekrup heksagonal (54) dengan kunci L (4 mm) (17) dan tekan pengunci spindel (53) secara bersamaan hingga terkunci.
• Tekan dan tahan pengunci spindel (53) dan putar keluar sekrup heksagonal (54) searah jarum jam (ulir kiri!). Lepas flensa penjepit (55). Lepas mata gergaji (44). Arahkan kembali kap pelindung yang dapat bergerak secara perlahan ke bawah.

Memasang mata gergaji

Pada waktu memasang mata gergaji, perhatikan agar arah pemotongan gigi (arah panah pada mata gergaji) sesuai dengan arah panah pada kap pelindung!

Jika perlu, bersihkan dahulu semua komponen yang akan dipasang sebelum melakukan pemasangan.

Gerakkan kap pelindung yang dapat bergerak (5) ke belakang dan tahan pada posisi ini. Pasang mata gergaji pada flensa penjepit bagian dalam (56). Pasang flensa penjepit (55) dan sekrup segi enam (54). Tekan pengunci poros (53) hingga terkunci dan kencangkan sekrup segi enam berlawanan arah jarum jam. Arahkan kembali kap pelindung yang dapat bergerak secara perlahan ke bawah.

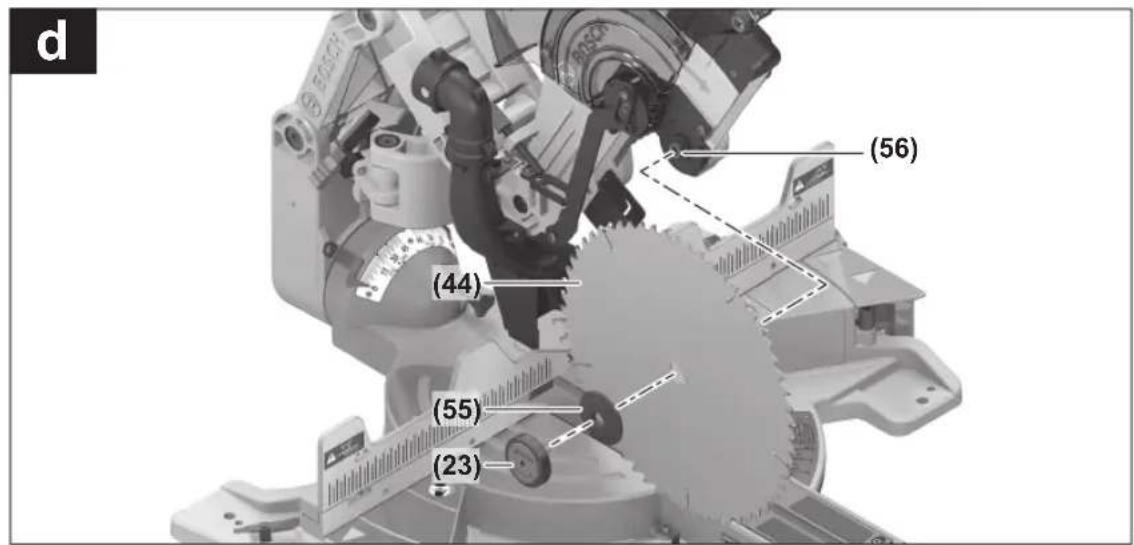

Pemasangan dengan baut SDS (lihat gambar d)

Saat pemotongan mitre vertikal dan penggunaan baut SDS (23), pastikan baut SDS tidak menyentuh permukaan benda kerja dengan menyesuaikan pengaturan pembatas kedalaman (28) sebelum menggergaji. Hal ini mencegah baut SDS dan/atau benda kerja mengalami kerusakan.

• Atur perkakas listrik pada posisi pengoperasian. Gerakkan kap pelindung yang dapat bergerak (5) ke belakang dan tahan pada posisi ini.
• Putar baut SDS (23) dan tekan pengunci spindel (53) secara bersamaan hingga terkunci.
• Tekan dan tahan pengunci spindel (53) dan lepaskan baut SDS (23) searah jarum jam (ulir kiri!). Lepas flensa penjepit (55). Lepas mata gergaji (44). Arahkan kembali kap pelindung yang dapat bergerak secara perlahan ke bawah.

Memasang mata gergaji

Pada waktu memasang mata gergaji, perhatikan agar arah pemotongan gigi (arah panah pada mata gergaji) sesuai dengan arah panah pada kap pelindung!

Jika perlu, bersihkan dahulu semua komponen yang akan dipasang sebelum melakukan pemasangan.

Gerakkan kap pelindung yang dapat bergerak (5) ke belakang dan tahan pada posisi ini. Pasang mata gergaji pada flensa penjepit bagian dalam (56). Pasang flensa penjepit (55) dan baut SDS (23). Tekan pengunci poros (53) hingga terkunci, lalu kencangkan baut SDS berlawanan arah jarum jam. Arahkan kembali kap pelindung yang dapat bergerak secara perlahan ke bawah.

Penggunaan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas listrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

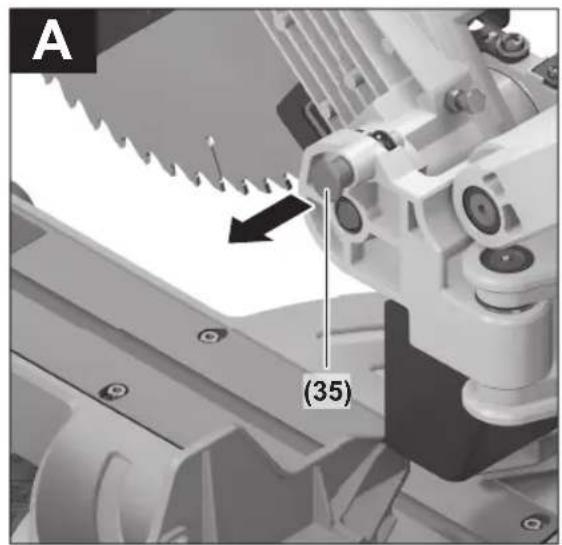

Kunci transpor (lihat gambar A)

Kunci transpor (35) memungkinkan perkakas listrik dapat ditangani dengan lebih mudah saat dipindahkan ke lokasi yang berbeda.

• Tekan lengan geser (34) pada gagang (1) sedikit ke bawah untuk meringankan kunci transpor (35). Tarik sepenuhnya kunci transpor (35) ke luar. Gerakkan lengan geser (34) secara perlahan ke atas.

Mengunci perkakas listrik (susunan transpor)

Dorong lengan geser (34) sepenuhnya ke belakang dan tahan pada posisi tersebut. - Pindahkan lengan geser sejauh mungkin ke bawah hingga kunci transpor (35) dapat didorong sepenuhnya ke dalam.

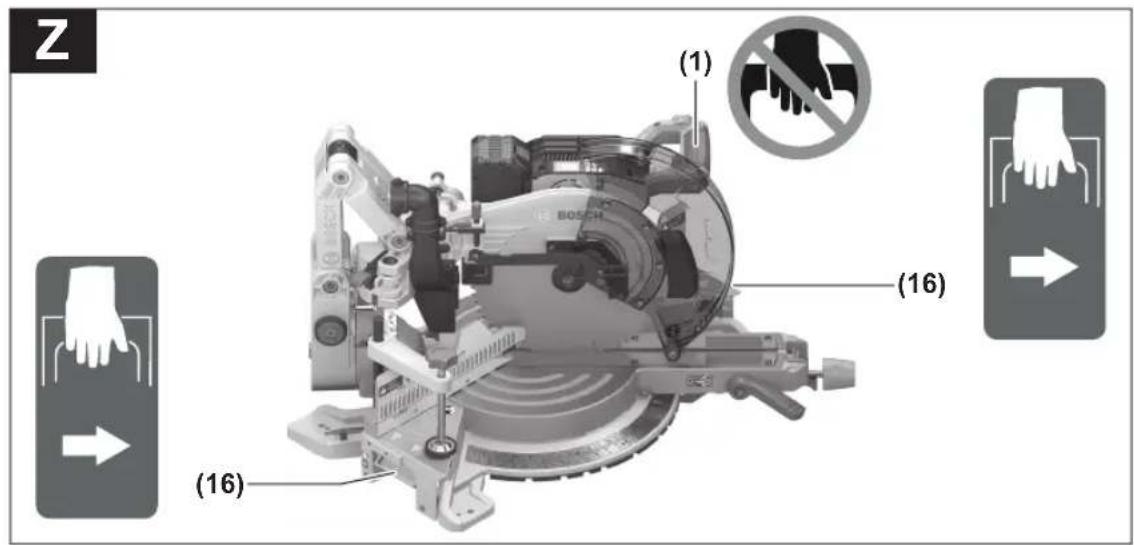

Catatan lebih lanjut: (lihat "Mengangkut (lihat gambar Z)", Halaman 169)

Mengunci lengan geser

Mekanisme luncur lengan geser (34) dapat dikunci dengan tuas penjepit (25). Tersedia dua posisi lengan geser:

- Lengan geser sepenuhnya digeser ke belakang (untuk pematangan silang) - Lengan geser sepenuhnya digeser ke depan (untuk posisi transport yang ringkas)

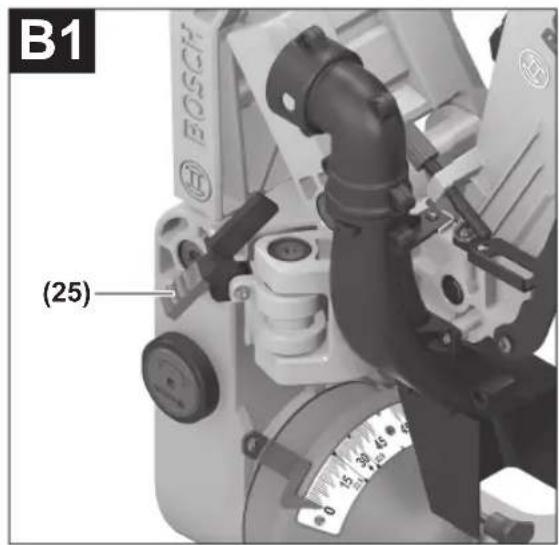

Membuka penguncian lengan geser (lihat gambar B1)

Setelah kunci lengan geser (34) terbuka, mekanisme luncur dari lengan geser berfungsi sepenuhnya.

• Tekan tuas pengunci (25) ke bawah hingga maksimal.
• Pasak pengunci dari tuas pengunci melepaskan kedua sendi bawah dari lengan geser.

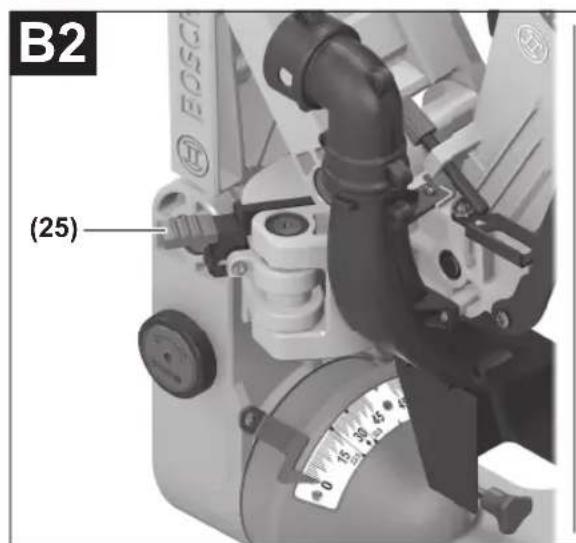

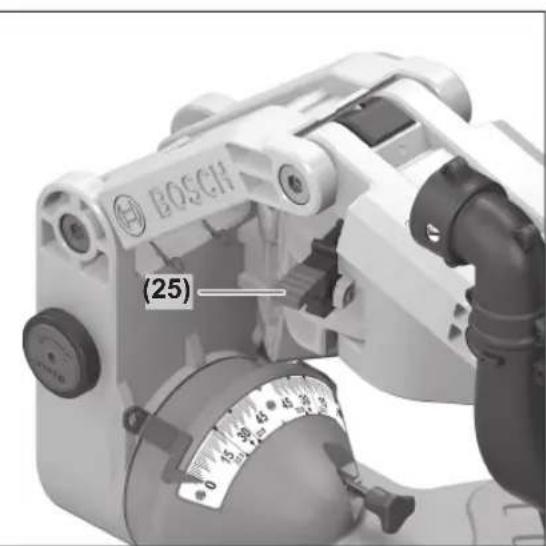

Mengunci lengan geser (lihat gambar B2)

Lengan geser digeser sepenuhnya ke belakang:

Dorong lengan geser (34) ke belakang hingga maksimal. - Kedua sendi atas dari lengan geser kini berada pada posisi tegak dan tertutup. - Tarik tuas penjepit (25) ke atas hingga pasak pengunci berada di antara kedua sendi bawah dari lengan geser. Dengan demikian, lengan geser (34) yang digeser ke belakang sepenuhnya terkunci.

Lengan geser digeser sepenuhnya ke depan:

• Tarik lengan geser (34) ke depan hingga maksimal.
• Kini mekanisme luncur tertarik keluar sepenuhnya.

Tarik tuas penjepit (25) ke atas hingga pasak pengunci berada di antara kedua sendi bawah dari lengan geser. Dengan demikian, lengan geser (34) yang tertarik sepenuhnya ke depan terkunci.

Persiapan pemakaian

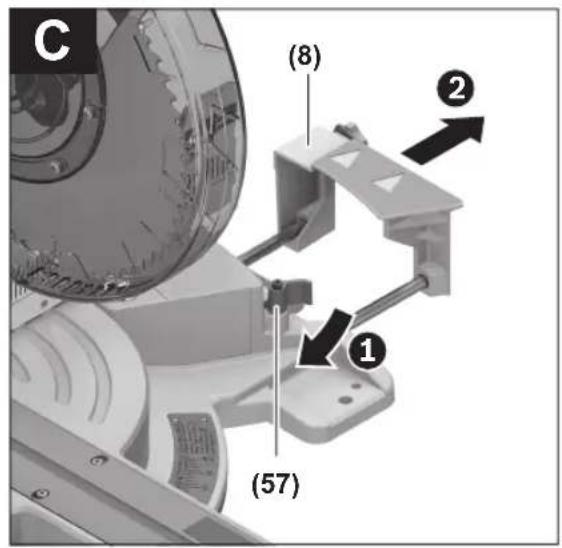

Memperpanjang meja potong (lihat gambar C)

Benda kerja berukuran panjang harus dialasi atau ditopang pada ujungnya.

Meja potong dapat diperpanjang ke kiri dan kanan dengan menggunakan ekstensi meja potong (8).

Lipat tuas penjepit (57) ke belakang. Tarik alat untuk memperpanjang meja potong (8) ke luar hingga mencapai panjang yang diinginkan (maksimal 250 mm). Untuk mengencangkan ekstensi meja potong, tekan kembali tuas penjepit (57) ke luar.

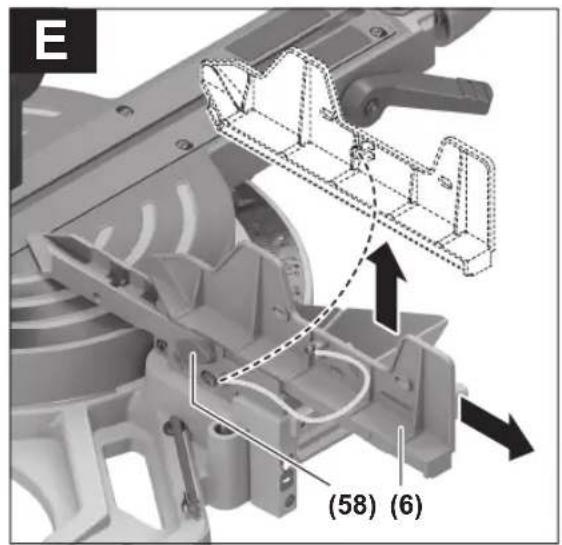

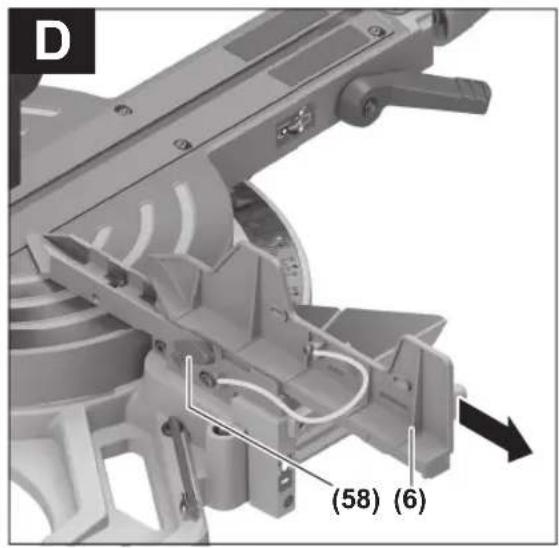

Menggeser rel pembatas (lihat gambar D-E)

Saat menggergaji pada sudut potong horizontal dan/atau vertikal, rel pembatas yang dapat disetel (6) sisi kiri dan kanan harus ditarik keluar atau dilepas sepenuhnya tergantung pada arah pemotongan.

Sudut potong vertical	Sudut potong horizontal
0°-47°(kiri)	≤ 44°(kanan/kiri)	-Kendurkan sekrup pengunjci (58).- Tarik rel pembatas yang dapat disetel sisi kiri (6) ke luar sepenuhnya.
0°-47°(kiri)	≥ 45°(kanan/kiri)	-Kendurkan sekrup pengunjci (58).- Tarik rel pembatas yang dapat disetel sisi kiri (6) ke luar sepenuhnya.- Angkat rel pembatas yang dapat disetel.- Lepaskan sekrup pengunjci (58).
0°-47°(kanan)	≤ 44°(kanan/kiri)	-Kendurkan sekrup pengunjci (58).- Tarik rel pembatas yang dapat disetel sisi kanan (6) ke luar sepenuhnya.
0°-47°(kanan)	≥ 45°(kanan/kiri)	-Angkat rel pembatas yang dapat disetel.

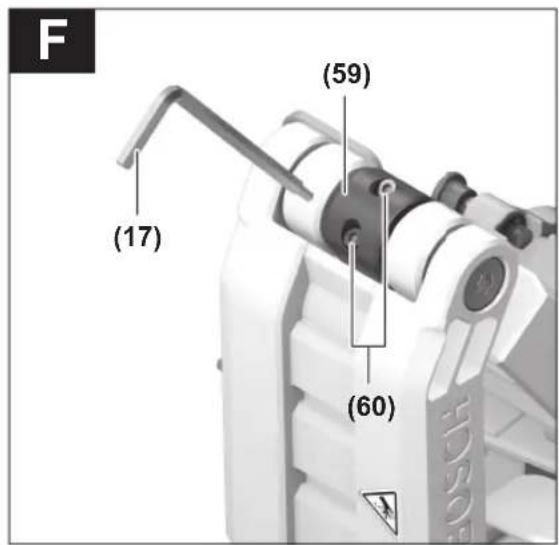

Mengatur peredaman lengan geser (lihat gambar F)

Mekanisme luncur dari lengan geser (34) telah diatur sebelumnya oleh produsen dan saat pengiriman, mekanisme luncur dari perkakas listrik tidak diredamkan.

Peredaman mekanisme luncur dapat diatur secara individual pada peredam (59):

keras - gerakan kerja yang terkendali;

lunak - pemotongan yang cepat dengan gergaji.

• Kendurkan kedua sekrup penyetel (60) dengan kunci L (4 mm) (17) untuk peredaman yang lebih lunak - atau - putar kedua sekrup penyetel (60) lebih kencang untuk peredaman yang lebih keras.

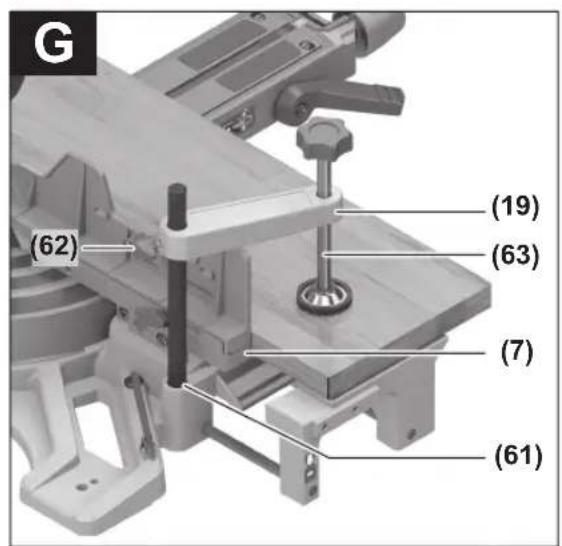

Untuk menjamin keamanan kerja yang optimal, benda kerja harus selalu dikencangkan.

Jangan mengerjakan benda yang terlalu kecil untuk dikencangkan.

• Tekan benda kerja dengan kuat pada rel pembatas (7) dan (6).
• Pasang klem yang disediakan (19) pada lubang yang tersedia (61).
• Kendurkan baut kupu-kupu (61) dan sesuaikan klem dengan benda kerja. Kencangkan kembali baut kupu-kupu.
• Kencangkan batang berulir (63) dengan kuat dan kencangkan benda kerja.

• Untuk mengendurkan klem, putar batang berulir (63) berlawanan arah jarum jam.

Menyetel sudut potong horizontal

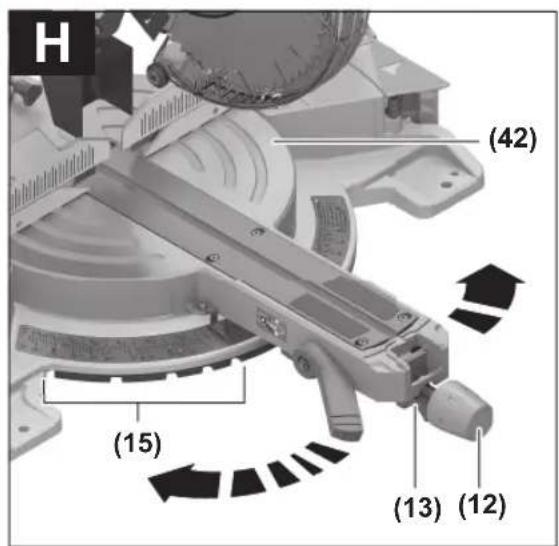

Mengatur sudut potong horizontal standar (lihat gambar H)

Untuk mengatur sudut potong horizontal yang sering digunakan secara cepat dan tepat, terdapat alur pada meja potong (15):

kiri kanan

0°

45°; 31,6°; 22,5°; 15°; 15°; 22,5°; 31,6°; 45°; 60° Kendurkan kenop pengunci (12) jika gagang dikencangkan. -Tarik tuas (13) dan putar meja potong (42) ke kiri atau kanan hingga mencapai alur yang diinginkan. - Lepaskan kembali tuas. Tuas harus terasa terkunci ke dalam alur. - Kencangkan kembali kenop pengunci (12).

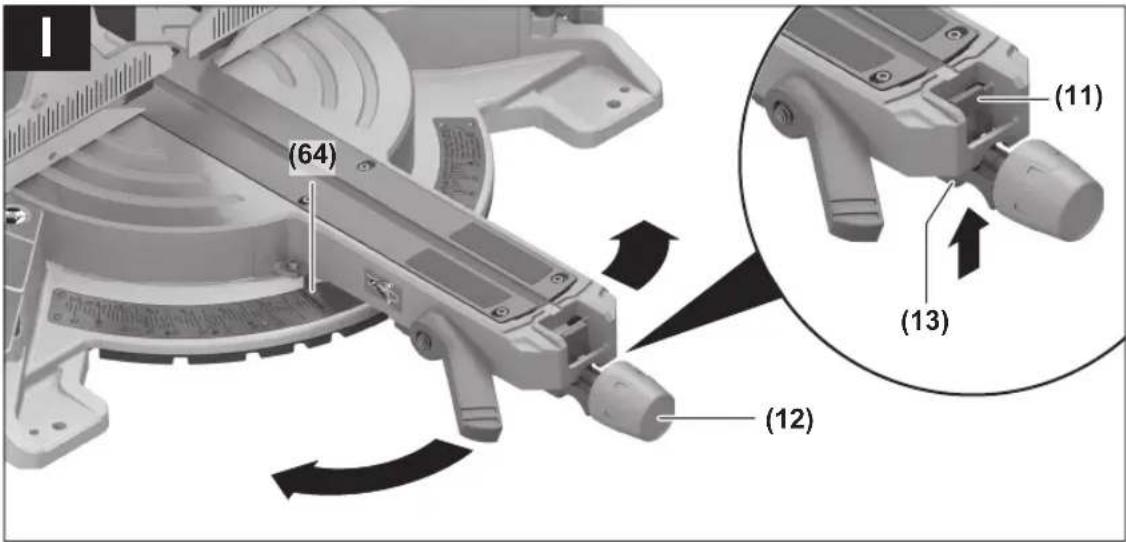

Mengatur sudut potong horizontal lainnya (lihat gambar I)

Sudut potong horizontal dapat diatur pada bidang antara 52° (sebelah kiri) hingga 60° (sebelah kanan).

Kendurkan kenop pengunci (12) jika gagang dikencangkan. -Tarik tuas (13) dan tekan jepitan pengunci (11) pada waktu yang bersamaan hingga terkunci pada alur yang

tersedia. Dengan demikian, meja potong dapat bergerak dengan bebas.

• Putar meja potong (42) pada kenop pengunci ke kiri atau kanan hingga indikator sudut (64) menunjukkan sudut potong yang diinginkan.
• Kencangkan kembali kenop pengunci (12).
• Untuk mengendurkan kembali tuas (13) (untuk mengatur sudut potong horizontal standar), tarik tuas ke atas. Jepitan pengunci (11) kembali ke posisi semula dan tuas (13) dapat terkunci kembali ke dalam alur (15).

Menyetel sudut potong vertikal

Sudut potong vertikal dapat diatur pada rentang antara 47° (sebelah kiri) hingga 47° (sebelah kanan).

Untuk mengatur sudut potong vertikal yang sering digunakan secara cepat dan tepat, tersedia pembatas untuk sudut 0° , 22.5° , 45° , dan 47° .

Mengatur rentang sudut potong vertikal sebelah kiri (45° hingga 0° )

• Tarik rel pembatas yang dapat disetel sisi kiri (6) ke luar sepenuhnya.
• Kendurkan gagang pengencang (14).
• Putar lengan geser (34) pada gagang (1) ke kiri hingga indikator sudut (37) menunjukkan sudut potong vertikal yang diinginkan. Tahan lengan geser (34) pada posisi tersebut dan kencangkan kembali gagang pengencang (14). Daya jepit dari gagang pengencang harus dapat menahan dengan baik posisi lengan geser pada tiap sudut potong vertikal.

Mengatur rentang sudut potong vertikal sisi kanan (0° hingga 45°) (lihat gambar J)

45°R

• Tarik rel pembatas yang dapat disetel sisi kanan (6) ke luar sepenuhnya.
• Kendurkan gagang pengencang (14).
• Miringkan sedikit lengan geser (34) pada gagang (1) dari posisi 0° ke kiri dan putar kenop putar (43) hingga rentang sudut potong vertikal yang diinginkan ditampilkan. Gerakkan lengan geser (34) pada gagang (1) ke kanan hingga indikator sudut (21) menunjukkan sudut potong yang diinginkan. Tahan lengan geser (34) pada posisi tersebut dan kencangkan kembali gagang pengencang (14). Daya jepit dari gagang pengencang harus dapat menahan dengan baik posisi lengan geser pada tiap sudut potong vertikal.

Mengatur sudut potong vertikal standar 0°

Agar sudut potong vertikal standar 0° dapat diatur kembali dengan mudah, kenop putar (43) terkunci pada rentang sudut potong vertikal sebelum kiri.

Gerakkan lengan geser (34) dari sisi kanan ke posisi 0°.

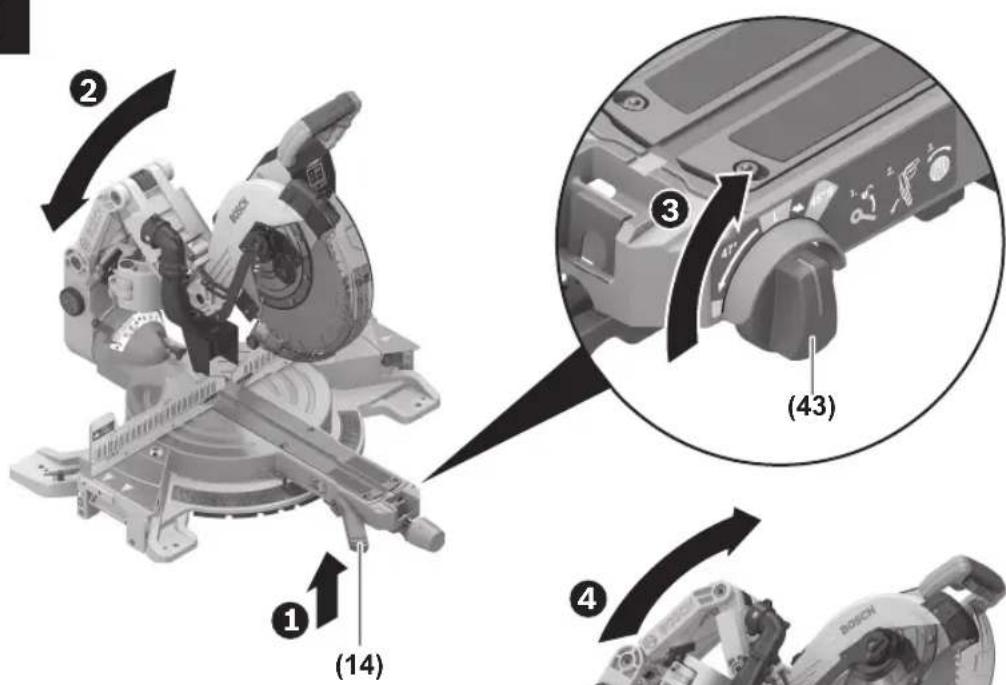

Mengatur seluruh rentang sudut potong vertikal (-47° hingga +47°)

- Tarik kedua rel pembatas yang dapat disetel (6) ke luar sepenuhnya. - Kendurkan gagang pengencang (14). - Miringkan sedikit lengan geser (34) pada gagang (1) dari posisi 0° ke kiri dan putar kenop putar (43) hingga rentang sudut potong vertikal yang diinginkan ditampilkan. Gerakkan lengan geser (34) pada gagang (1) ke kiri atau ke kanan hingga indikator sudut (21) menunjukkan sudut potong yang diinginkan. Tahan lengan geser (34) pada posisi tersebut dan kencangkan kembali gagang pengencang (14). Daya jepit dari gagang pengencang harus dapat menahan dengan baik posisi lengan geser pada tiap sudut potong vertikal.

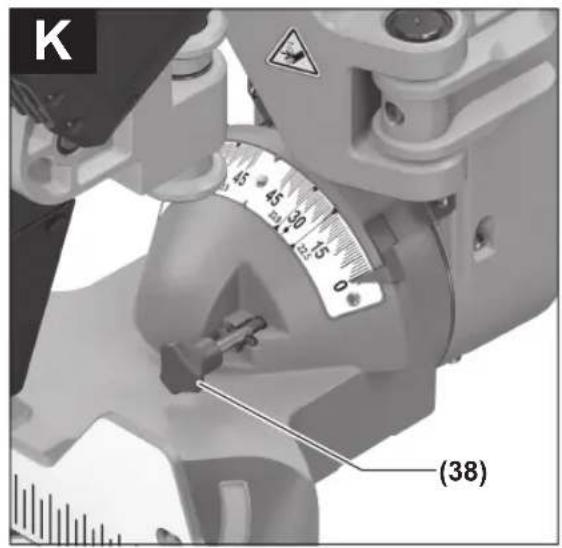

Mengatur sudut potong vertikal standar 22,5° (lihat gambar K)

Tarik kenop penyetel (38) ke luar sepenuhnya dan putar sebesar 90°. Kemudian gerakkan lengan geser (34) pada gagang (1) hingga lengan geser terdengar mencuci.

Mengatur sudut potong horizontal dan vertikal

Pengoperasian pertama kali

Memasang baterai

Hanya gunakan baterai Li-ion Bosch yang asli dengan tegangan yang tercantum pada label tipe perkakas listrik Anda. Menggunakan baterai lain dapat menyebabkan cedera dan bahaya kebakaran. - Pasang baterai (32) yang telah terisi daya ke dalam kompartemen baterai perkakas listrik hingga baterai terkunci dengan aman.

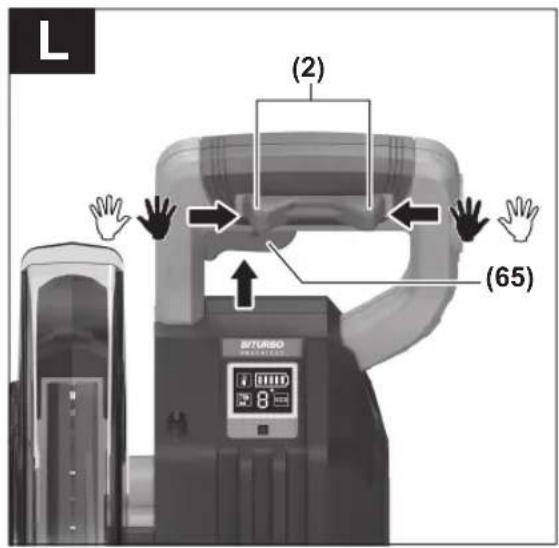

Menghidupkan (lihat gambar L)

• Untuk menghidupkan perkakas listrik, pertama geser kunci pengaman (2) ke tengah, kemudian tekan dan tahan tombol on/off (65).

Catatan: Demi alasan keamanan, tombol on/off (65) tidak dapat dikunci, melainkan switch harus selalu ditekan selama pengoperasian.

Mematikan perkakas listrik

• Untuk mematikan perkakas listrik, lepaskan tombol untuk menghidupkan dan mematikan (65).

Mode Eco

Jika perkakas listrik dioperasikan dalam mode Eco hemat energi, masa pengoperasian baterai dapat bertambah hingga 20%.

Jika mode Eco aktif, simbol ditampilkan pada display mode/tingkat kecepatan putaran (49). Display mode ECO (47) juga menyala.

User Interface

User Interface (3) digunakan untuk penyetelan awal kecepatan putaran dan menampilkan status perkakas listrik.

Pemilihan awal kecepatan putaran

Mode Eco dan 3 tingkat kecepatan putaran telah diatur sebelumnya.

Dengan tombol penyetelan awal kecepatan putaran (48), kecepatan putaran yang diperlukan juga dapat dipilih sebelumnya untuk mengoperasikan perkakas listrik.

Tingkat kecepatan putaran Kecepatan putaran [min -1]

Eco	2550
1	3000
2	3500
3	4000

Display status

Indikator level pengisian daya baterai (User Interface) (46)

Arti/penyebab Solusi

hijau (2 hingga 5 bar): Baterai telah terisi daya.

kuning (1 bar): Baterai hampir kosong. Segera ganti atau isi daya baterai.

merah (1 bar): Baterai kosong. Ganti atau isi daya baterai.

Display suhu (52): Arti/penyebab, Solusi

kuning: Suhu kritis tercapai (mesin, elektronik, baterai).

Operasikan perkakas listrik pada posisi idle dan biarkan mendingin.

merah: Perkakas listrik terlalu panas dan mati. Biarkan perkakas listrik mendingin.

Display smartphone (50)	Arti/penyebab Solusi
dan display status perkakas listrik (51)

kuning: Pengingat layanan. Informasi lebih lanjut dapat dilihat di aplikasi.

Bosch Toolbox atau Layanan.

Display status perkakas listrik (51)	Arti/penyebab Solusi
hijau Status OK -
kuning Suhu kritis tercapai ata baterai hampir kosong	Operasikan perkakas listrik pada posisi idle dan biarkan mendlngin ata segera ganti ata isi daya baterai
merah Perkakas listrik terlalu panas ata baterai kosong	Biarkan perkakas listrik mendlngin ata ganti ata isi daya baterai
berkedip merah	Pelindung terhadap start ulang telah terpican	Matikan dan hidupkan kembali perkakas listrik, jika perilu lepaskan baterai lalu pasang kembali.

Fungsi konektivitas

Bersama dengan modul Bluetooth® Low Energy GCY 42, fungsi konektivitas berikut tersedia untuk perkakas listrik:

Pendaftaran dan personalisasi - Cek status, tampilan pesan peringatan - Informasi umum dan pengaturan - Perawatan - Pengaturan tingkat kecepatan putaran. Untuk informasi mengenai modul Bluetooth® Low Energy GCY 42, baca panduan pengoperasian terkait.

Display smartphone (50) akan menjadi jika perkakas listrik mengirimkan informasi (misalnya peringatan suhu) untuk menggunakan teknologi nirkabel Bluetooth® ke perangkat seluler.

Petunjuk pengoperasian

Petunjuk umum untuk menggergaji

Sebelum menggergaji, selalu kencangkan kenop pengunci (12) dan gagang pengencang (14). Jika tidak, mata gergaji dapat tersangkut pada benda kerja.

Selalu kencangkan kenop penyetel (12) dan tuas pengunci sebelum menggergaji. Jika tidak, mata gergaji dapat tersangkut pada benda kerja. Sebelum mulai menggunakan perkakas listrik, periksalah mata gergaji agar tidak menyentuh rel pembatas, klem, atau bagian lain dari perkakas. Jika perlu, lepaskan semua mistar pembantu yang dipasang atau sesuaikan pembatasnya. Perkakas listrik dengan modul Bluetooth® Low Energy GCY 42 yang terpasang dilengkapi dengan antarmuka nirkabel. Perhatikan batasan pengoperasian lokal, misalnya dalam pesawat terbang atau di rumah sakit. Di area yang tidak mengizinkan penggunaan teknologi nirkabel Bluetooth®, modul Bluetooth® Low Energy GCY 42 dan baterai kancing harus dilepas.

Benda kerja yang panjang dan berat harus dialasi atau ditopang pada ujungnya.

Jangan mengerjakan benda yang bengkok. Benda kerja harus selalu mempunyai tepi yang lurus untuk dirapatkan pada rel pembatas.

Lindungilah mata gergaji terhadap benturan dan tumbukan. Jangan menekan mata gergaji dari samping.

Pastikan agar kap pelindung yang dapat bergerak dapat berfungsi dengan baik dan bergerak secara bebas. Kap pelindung yang dapat bergerak harus dalam keadaan terbuka ketika menggerakkan perkakas ke bawah. Kap pelindung yang dapat bergerak harus tertutup kembali di atas mata gergaji dan terkunci pada posisi teratas ketika menggerakkan perkakas ke atas.

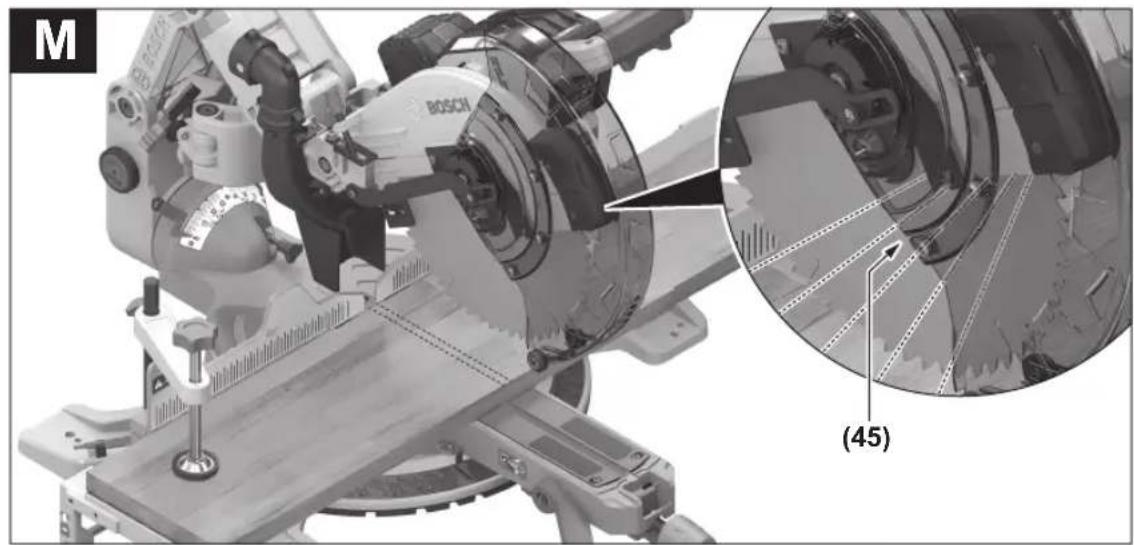

Menandai garis pemotongan (lihat gambar M)

Dua sinar laser menunjukkan garis pemotongan mata gergaji. Dengan demikian, benda kerja dapat ditempatkan secara tepat untuk digergaji tanpa harus membuka kap pelindung yang dapat bergerak.

• Untuk itu, nyalakan sinar laser dengan mengetuk singkat tombol on/off (65) tanpa menekan kunci pengaman (2). Arahkan tanda yang dibuat pada benda kerja di antara kedua garis laser.

Catatan: Sebelum menggergaji, periksalah garis pemotongan yang ditampilkan dengan benar (lihat "Menyesuaikan laser", Halaman 167). Penyetelan sinar laser dapat berubah, misalnya oleh getaran saat menggunakan perkakas secara intensif.

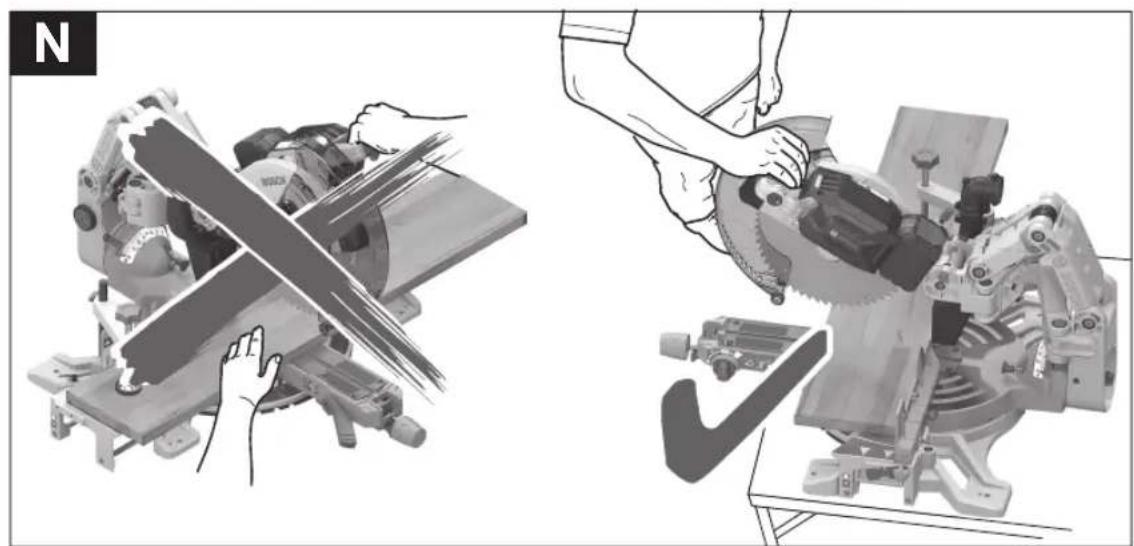

Posisi pengguna perkakas listrik (lihat gambar N)

Jangan berdiri langsung dalam satu garis dengan perkakas listrik dan mata gergaji, melainkan selalu di samping mata gergaji. Dengan demikian tubuh Anda akan terlindungi jika terjadi benturan. Jauhkan tangan, jari, dan lengan dari mata gergaji yang berputar. Jangan menyilangkan tangan Anda di depan lengan perkakas.

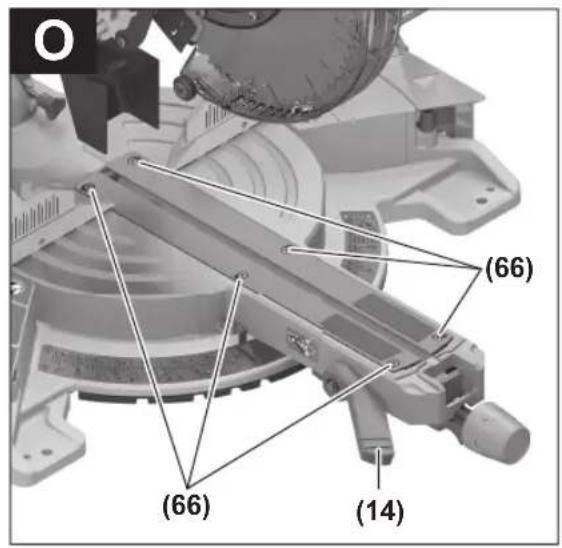

Mengganti pelat sisipan (lihat gambar O)

Pelat sisipan (10) dapat menjadi aus setelah perkakas listrik digunakan untuk waktu yang lama.

Ganti pelat sisipan yang rusak.

- Posisikan perkakas listrik pada posisi pengoperasian. Lepaskan sekrup (66) dengan kunci L (18) dan lepas pelat sisipan yang lama. - Pasang pelat sisipan sisi kanan yang baru. - Pasang pelat sisipan dengan sekrup (66) sedemikian rupa sehingga sekrup dapat digerakkan untuk menyentuh pelat sisipan di sepanjang pemandu pergerakan. - Ulangi langkah-langkah di atas pada pelat sisipan kiri yang baru.

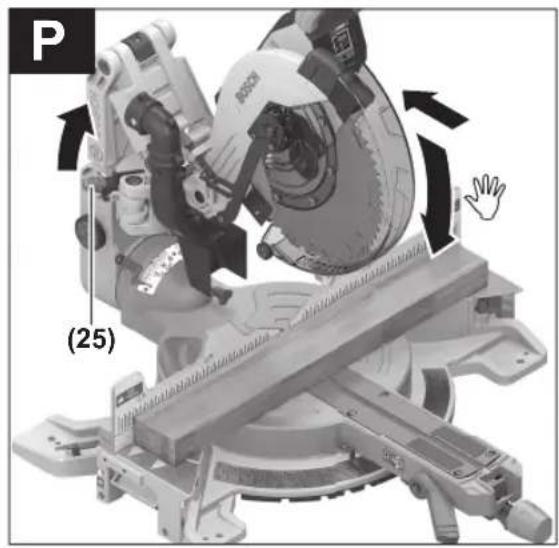

Dorong lengan geser (34) sepenuhnya ke belakang dan tahan pada posisi tersebut. Pastikan pembatas kedalaman (28) ditekan sepenuhnya ke dalam dan sekrup penyetel (27) sesuai dengan lubang, sehingga lengan geser dapat digerakkan tanpa menyentuh pembatas kedalaman. - Kencangkan benda kerja sesuai dengan ukurannya. - Jika perlu, atur sudut potong yang diinginkan (horizontal dan/atau vertikal). - Hidupkan perkakas listrik. Gerakkan lengan geser (34) dengan gagang (1) secara perlahan ke bawah. - Gergaji benda kerja dengan dorongan yang merata. - Matikan perkakas listrik dan tunggu hingga mata gergaji benar-benar berhenti.

Gerakkan lengan geser (34) secara perlahan ke atas.

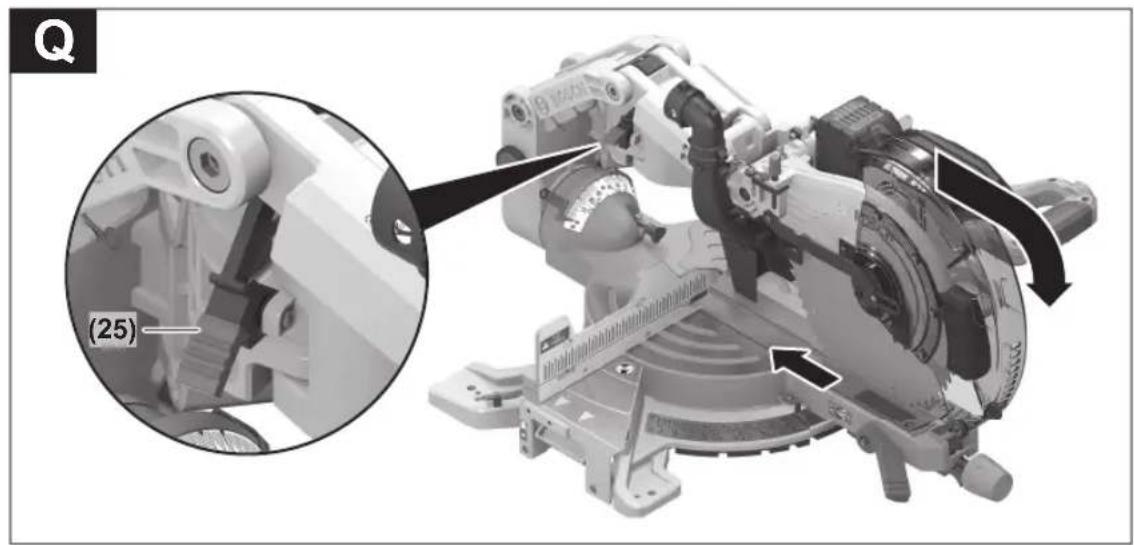

Menggergaji dengan penarikan (lihat gambar Q)

▶ Pegang gagang dengan kuat sebelum menghidupkan perkakas listrik dan selama melakukan pekerjaan menggergaji. Selama menggergaji, kendalikan pergerakan perkakas listrik dengan lengan geser. Jika pengguna tidak berkonsentrasi meski dalam waktu singkat, cedera dapat terjadi akibat lengan geser yang mudah bergerak. - Buka penguncian dengan menggeser (34). Periksa apakah mekanisme luncur siap beroperasi secara penuh dengan cara menarik dan mendorong lengan geser (34). - Kencangkan benda kerja sesuai dengan ukurannya. - Jika perlu, atur sudut potong yang diinginkan (horizontal dan/atau vertikal). - Tarik lengan geser (34) dengan gagang (1) sejauh mungkin dari rel pembatas (7) hingga mata gergaji berada di depan benda kerja. - Hidupkan perkakas listrik. Gerakkan lengan geser (34) dengan gagang (1) secara perlahan ke bawah. - Kemudian, tekan lengan geser (34) ke arah rel pembatas (7) dan gergaji benda kerja dengan dorongan yang merata. - Matikan perkakas listrik dan tunggu hingga mata gergaji benar-benar berhenti. Gerakkan lengan geser (34) secara perlahan ke atas.

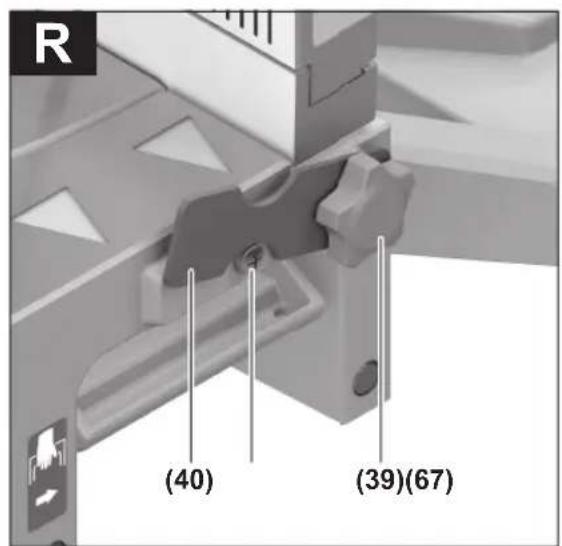

Menggergaji benda kerja sama panjang (lihat gambar R)

Untuk menggergaji benda kerja sama panjang dengan mudah, mistar pembatas (40) (aksesori) dapat digunakan. Mistar pembatas dapat dipasang pada kedua sisi ekstensi meja potong (8).

Kendurkan sekrup pengunci (39) lalu buka mistar pembatas (40) di atas sekrup penjepit (67). - Kencangkan kembali sekrup pengunci (39). - Atur ekstensi meja potong (8) ke panjang yang diinginkan.

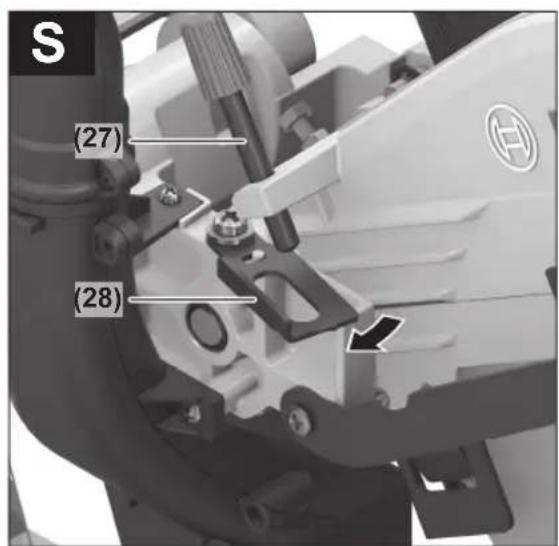

Mengatur pembatas kedalaman (membuat alur) (lihat gambar S)

Jika hendak membuat alur atau sejenisnya pada jarak tertentu, pembatas kedalaman harus disetel.

Gerakkan pembatas kedalaman (28) ke luar. Gerakkan lengan geser (34) pada gagang (1) hingga mencapai posisi yang diinginkan. - Putar baut penyetel (27) hingga ujung dari baut menyentuh pembatas kedalaman (28). - Gerakkan lengan geser (34) secara perlahan ke atas.

Benda kerja khusus

Saat menggergaji benda kerja dengan bentuk melengkung atau bulat, benda kerja tersebut harus dipegang dengan alat agar tidak tergeser. Pada jalur potong tidak boleh ada celah antara benda kerja, rel pembatas, dan mata potong.

Jika perlu harus dibuat penahan khusus.

Mengerjakan lis profil

Lis profil dapat dikerjakan dengan dua cara yang berbeda:

Pengaturan posisi Lis lantai Lis langit-langit benda kerja

Diletakkan berdiri pada rel pembatas,

Diletakkan mendatar pada meja potong

Selain itu, pemotongan dapat dilakukan dengan atau tanpa gerakan penarikan tergantung pada lis profil.

Selalu lakukan uji coba sudut potong yang telah diatur (horizontal dan/atau vertikal) terlebih dulu pada kayu sisa.

Memeriksa dan mengatur pengaturan awal

Untuk menjamin pemotongan yang tepat, penyetelan dasar perkakas listrik harus diperiksa setelah perkakas listrik digunakan secara intensif dan jika perlu lakukan pengaturan. Untuk melakukannya, diperlukan pengalaman dan perkakas khusus yang sesuai.

Pusat layanan pelanggan Bosch akan melakukan pekerjaan ini dengan cepat dan baik.

Menyesuaikan laser

Catatan: Untuk melakukan uji fungsi laser, perkakas listrik harus disambungkan pada suplai daya.

Jangan pernah menekan tombol on/off selama melakukan penyesuaian laser (misalnya saat menggerakkan lengan perkakas). Terdapat risiko cedera jika perkakas listrik dihidupkan tanpa disengaja.

- Posisikan perkakas listrik pada posisi pengoperasian. - Putar meja potong (42) hingga ke alur yang diinginkan (15) pada sudut 0°. Tuas (13) harus benar-benar terkunci ke dalam alur.

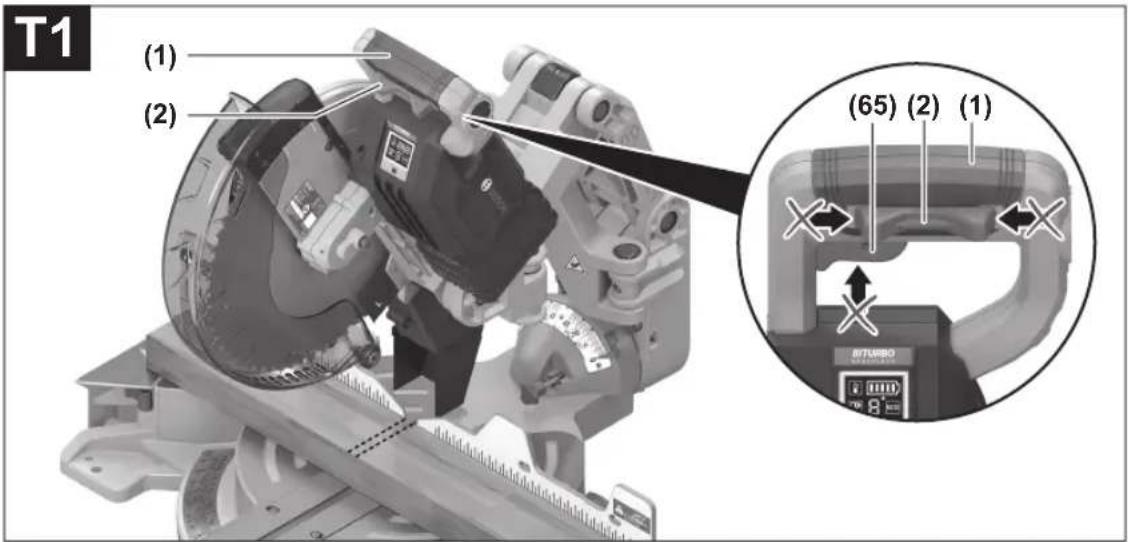

Memeriksa (lihat gambar T1)

• Gambar suatu garis pemotongan lurus pada benda kerja. Gerakkan lengan geser (34) dengan gagang (1) secara perlahan ke bawah.
• Arahkan benda kerja sedemikian rupa sehingga gigi mata gergaji sejajar dengan garis pemotongan.
• Kencangkan benda kerja pada posisi ini dan arahkan lengan geser secara perlahan ke atas.
• Kencangkan benda kerja.
• Nyalakan sinar laser pada switch.

Sinar laser harus berada pada sepanjang bagian sisi kanan dan kiri dengan jarak yang sama dari garis pemotongan, juga jika lengan geser diturunkan.

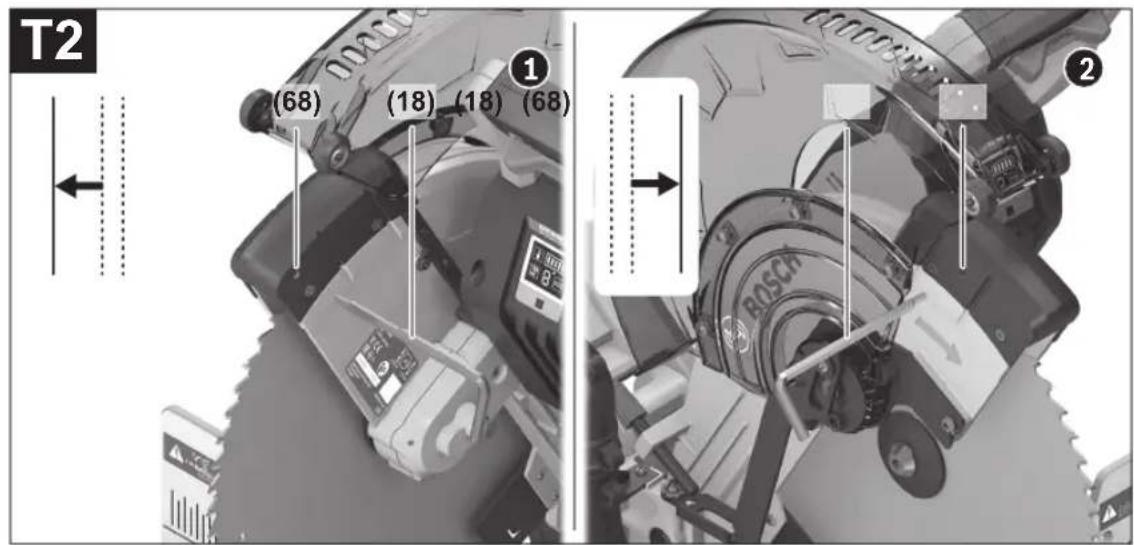

Mengatur (lihat gambar T2)

1. Mengatur sinar laser sebelum kanan:

• Putar sekrup penyetel bagian kanan (68) dengan kunci L (18) hingga sinar laser sebelum kanan sejajar dengan garis pemotongan yang digambarkan pada benda kerja. Dengan demikian, sinar laser sebelum kiri akan ikut berpindah.

Satu putaran berlawanan arah jarum jam akan menggerakkan sinar laser dari kiri ke kanan, dan sebaliknya.

1. Mengatur sinar laser sebelum kiri:
2. Putar sekrup penyetel bagian kiri (68) dengan kunci L (18) hingga sinar laser sebelum kiri berada pada jarak yang sama dari garis pemotongan yang digambarkan pada benda kerja seperti sinar laser sebelum.

Satu putaran berlawanan arah jarum jam akan menggerakkan sinar laser dari kiri ke kanan, dan sebaliknya ke kiri.

Mengatur sudut potong vertikal standar 0°

• Setel perkakas listrik pada posisi pengoperasian.
• Putar mata potong (42) hingga mencapai alur (15) untuk 0°. Tuas (13) harus terasa mengunci pada alur.

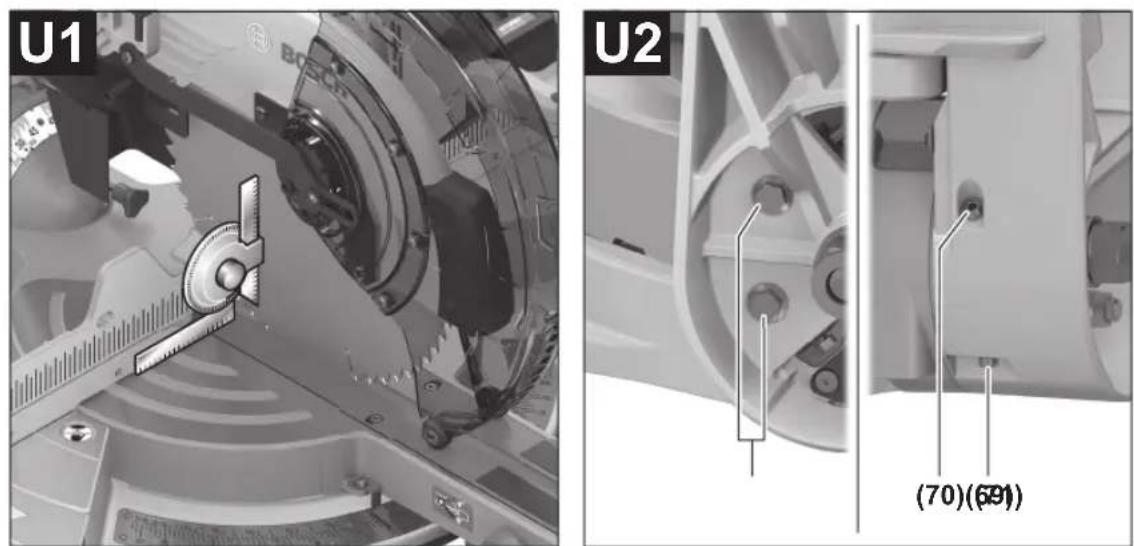

Memeriksa (lihat gambar U1)

Kaki pengukur sudut harus rata dengan mata gergaji (44).

Mengatur (lihat gambar U2)

• Kendurkan gagang pengencang (14).
• Kendurkan kedua sekrup penyetel (69) (paling sedikit 1 putaran) dengan kunci sok (10 mm).
• Kendurkan sekrup penyetel (71) (sekitar 3 putaran) dengan kunci L (4 mm) (17).
• Putar sekrup penyetel (70) dengan kunci L (4 mm) (17) sejauh mungkin ke dalam atau ke luar hingga kaki sudut dari mistar pengukur sudut rata dengan mata gergaji.
• Kencangkan kembali gagang pengencang (14). Setelah itu, tarik terlebih dahulu sekrup penyetel (71) kemudian kencangkan kembali sekrup penyetel (69).

Jika indikator sudut (37) dan (21) tidak berada pada satu garis dengan tanda 0° dari skala (36) setelah pengaturan dilakukan, kendurkan sekrup pengencang indikator sudut dengan obeng kembang dan arahkan indikator sudut sepanjang tanda 0°.

Mengatur sudut potong vertikal standar 45° (kiri)

• Setel perkakas listrik pada posisi pengoperasian.
• Putar mata potong (42) hingga mencapai alur (15) pada 0°. Tuas (13) harus terasa masuk pada alur.
• Tarik rel pembatas yang dapat diubah sebelum kiri (6) ke luar sepenuhnya.
• Kendurkan gagang pengencang (14) dan gerakkan lengan geser pada gagang (1) ke kiri hingga maksimal 45°.

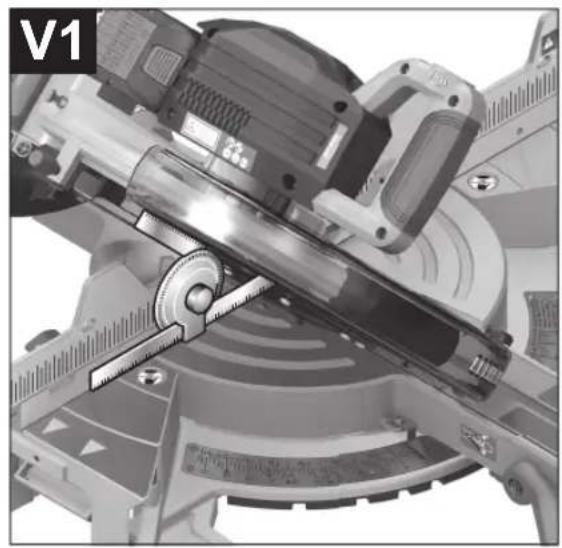

Memeriksa (lihat gambar V1)

Kaki pengukur sudut harus rata dengan mata gergaji (44).

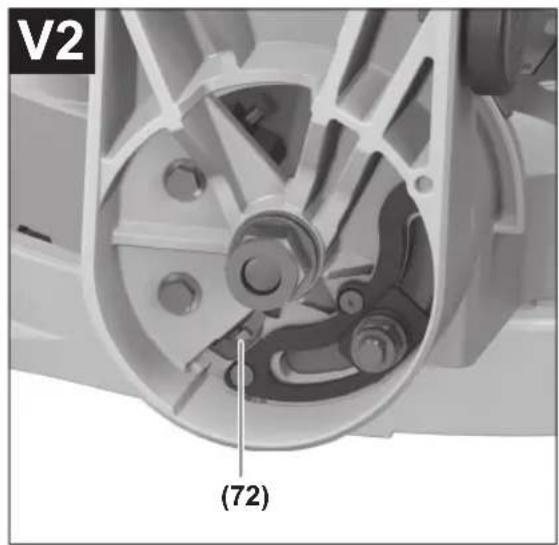

Mengatur (lihat gambar V2)

• Putar sekrup penyetel (72) dengan kunci pas (8 mm) sejauh mungkin ke dalam atau ke luar hingga kaki sudut dari mistar pengukur sudut rata dengan mata gergaji.

Jika indikator sudut (37) dan (21) tidak berada pada garis yang sama dengan tanda 45° dari skala (36) setelah pengaturan dilakukan, periksa sekali lagi pengaturan 0° untuk sudut potong vertikal dan indikator sudut. Kemudian ulangi pengaturan sudut potong vertikal 45°.

Mengatur sudut potong vertikal standar 45° (kanan)

• Setel perkakas listrik pada posisi pengoperasian.
• Putar meja potong (42) hingga mencapai alur (15) untuk 0°. Tuas (13) harus terasa mengunci pada alur.

Tarik rel pembatas yang dapat diubah di sisi kanan (6) ke luar sepenuhnya.

• Kendurkan gagang pengencang (14).
• Miringkan sedikit dengan menggeser gagang (1) dari posisi 0° ke kiri dan putar kenop putar (43) hingga rentang sudut potong vertikal sebelum kanan ditampilkan.

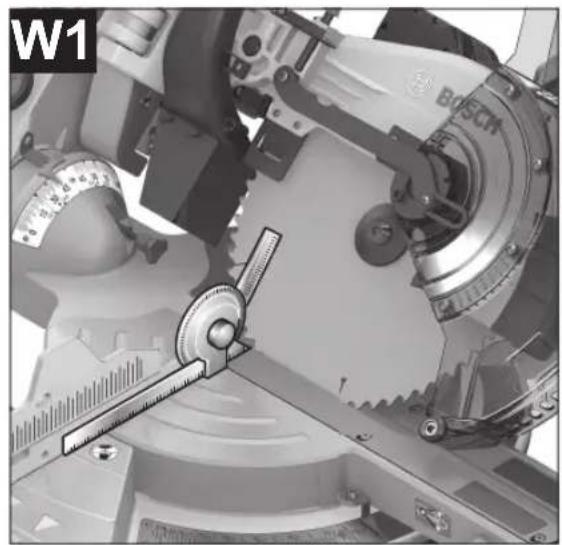

Memeriksa (lihat gambar W1)

Kaki pengukur sudah harus rata dengan mata gergaji (44).

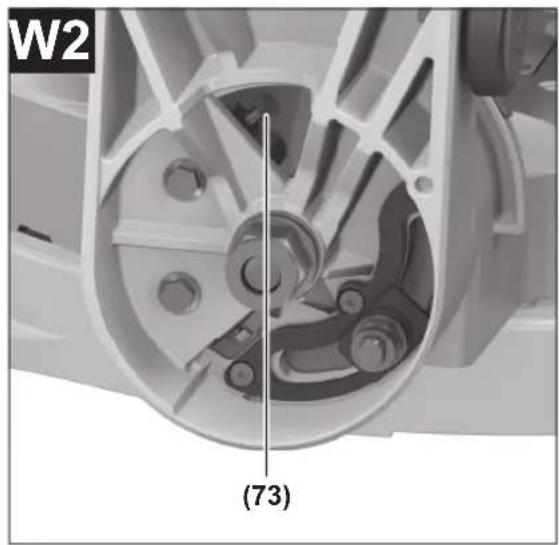

Mengatur (lihat gambar W2)

• Putar sekrup penyetel (73) dengan kunci pas (8 mm) sejauh mungkin ke dalam atau ke luar hingga kaki sudut dari mistar pengukur sudut sejajar dengan mata gergaji.

Jika indikator sudut (37) dan (21) tidak berada pada garis dengan tanda 45° dari skala (36) setelah pengaturan dilakukan, pertama periksa sekali lagi pengaturan 0° untuk sudut potong vertikal dan indikator sudut. Kemudian ulangi pengaturan sudut potong vertikal 45°.

• Setel perkakas listrik pada posisi pengoperasian.
• Putar meja potong (42) hingga mencapai alur (15) untuk 0°. Tuas (13) harus terasa mengunci pada alur.

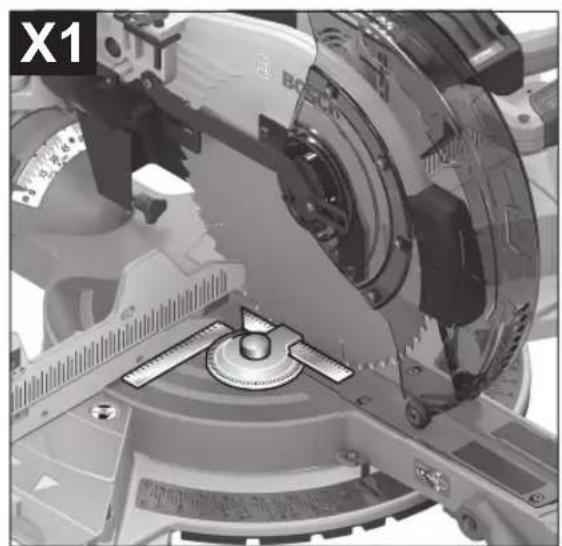

Memeriksa (lihat gambar X1)

• Atur mistar pengukur sudut pada 90° dan letakkan di antara rel pembatas (7) dan mata gergaji (44) di atas meja potong (42).

Kaki pengukur sudut harus rata dengan mata gergaji (44).

Mengatur (lihat gambar X2)

• Kendurkan keempat sekrup penyetel (74) dengan kunci L (4 mm) (17) dan putar meja potong (42) secara bersamaan dengan skala (41) hingga kaki pengukur sudut rata dengan mata gergaji.
• Kencangkan kembali sekrup.

Jika indikator sudut (64) tidak berada pada garis dengan tanda 0° dari skala (41) setelah pengaturan

dilakukan, kendurkan sekrup (75) dengan obeng kembang dan arahkan indikator sudut sepanjang tanda 0° .

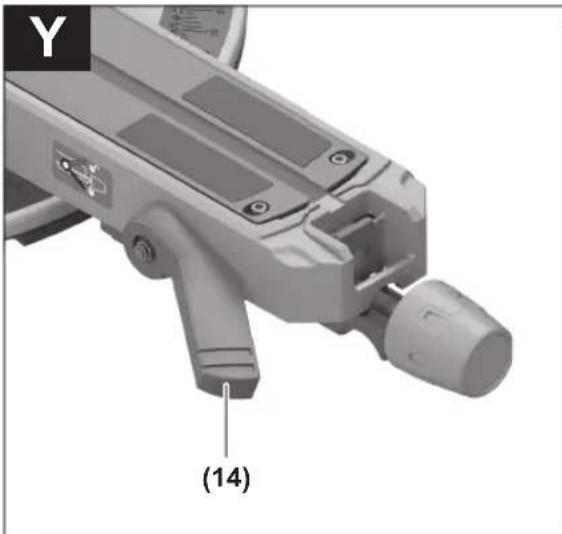

Mengatur daya jepit gagang pengencang (14) (lihat gambar Y)

Daya jepit dari gagang pengencang (14) dapat diatur ulang.

Memeriksa

• Daya jepit dari gagang pengencang harus dapat menahan dengan baik kedudukan dengan geser pada semua sudut potong vertikal.

Mengatur

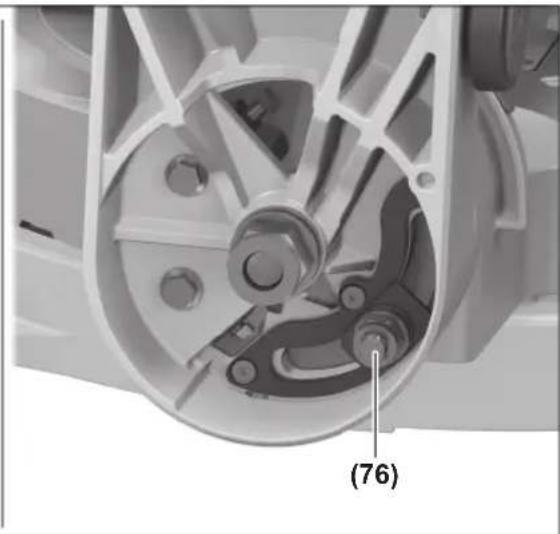

Kendurkan gagang pengencang (14). - Putar sekrup penyetel (76) dengan kunci sok (17 mm) berlawanan arah jarum jam untuk mengurangi daya jepit atau putar searah jarum jam untuk menambah daya jepit. - Atur sudut potong vertikal, kencangkan kembali gagang pengencang (14) dan periksa apakah daya jepit yang diinginkan tercapai.

Mengangkat (lihat gambar Z)

Sebelum mengangkat perkakas listrik, langkah-langkah berikut HARUS dilakukan:

Dorong lengan geser (34) sepenuhnya ke belakang dan tahan pada posisi tersebut. - Pastikan pembatas kedalaman (28) ditekan sepenuhnya ke dalam dan sekrup penyetel (27) sejajar dengan lubang yang menggerakkan lengan geser tanpa menyentuh pembatas kedalaman. - Pindahkan lengan geser sejauh mungkin ke bawah hingga kunci transpor (35) dapat didorong sepenuhnya ke dalam. Dorong ekstensi meja potong (8) ke dalam sepenuhnya. - Atur sudut mitre vertikal pada 0° dan kencangkan gagang pengencang (14). - Putar meja potong (42) ke kiri hingga maksimal dan kencangkan kenop pengunci (12). Lepaskan semua komponen aksesori yang tidak dapat dipasang dengan kencang pada perkakas listrik. - Selama pengangkutan, mata gergaji yang tidak digunakan sebaiknya disimpan di dalam tempat tertutup. - Untuk pengangkutan, genggam lekukan tempat memegang (16) pada sisi potong.

Saat mengangkut perkakas listrik, gunakan komponen transpor dan jangan pernah menggunakan komponen perlindungan, lengan geser atau gagang.

Perawatan dan servis

Perawatan dan pembersihan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas listrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.

Kap pelindung yang dapat bergerak HARUS dapat bergerak secara bebas dan menutup sendiri. Karena itu, jaga kebersihan area di sekitar kap pelindung yang dapat bergerak.

Setelah setiap penggunaan, bersihkan perkakas listrik dari debu dan serbuk dengan cara ditiup dengan udara bertekanan atau dengan kuas.

Bersihkan rol peluncur (20) secara berkala.

Aksesori

Nomor seri
Kantung debu 1 609 B05 010
Meja kerja GTA 2500 W 0 601 B12 100
Meja kerja GTA 2500 Compact 0 601 B12 400
Meja kerja GTA 2600 0 601 B12 300
Meja kerja GTA 3800 0 601 B24 000
3 601 M43 000: Mata gergaji untuk kayu dan material tipis, panel dan lis
Standard for Wood	2 608 837 741
305 x 2,2/1,6 x 30 mm, 40 gigi
Standard for Wood	2 608 837 742
305 x 2,2/1,6 x 30 mm, 60 gigi
Standard for Wood	2 608 837 744
305 x 2,2/1,6 x 30 mm, 96 gigi
Expert for Wood	2 608 644 527
305 x 2,2/1,6 x 30 mm, 42 gigi
Expert for Wood	2 608 644 528
305 x 2,2/1,6 x 30 mm, 60 gigi
Expert for Wood	2 608 644 529
305 x 2,2/1,6 x 30 mm, 96 gigi
3 601 M43 000: Mata gergaji untuk aluminium
Standard for Aluminium	2 608 837 782
305 x 2,4/1,8 x 30 mm, 96 gigi
Expert for Aluminium	2 608 644 547
305 x 2,4/1,8 x 30 mm, 96 gigi
3 601 M43 000: Mata gergaji untuk pelat semen serat
Expert for Fibre Cement	2 608 644 559
305 x 2,2/1,6 x 30 mm, 8 gigi

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di:

Pada baterai-baterai Li-ion yang digunakan diterapkan persyaratan terkait peraturan-peraturan tentang bahan-bahan yang berbahaya. Baterai-baterai dapat diangkut oleh penggunanya tanpa pembatasan lebih lanjut di jalan.

Pada pengiriman oleh pihak ketiga (misalnya transportasi udara kepada perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya yang mengatur barang pengiriman.

Kirimkan baterainya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan-peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda.

Cara membuang

Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga!

Baterai:

Li-ion:

Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat "Transpor", Halaman 170).

Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh khỏi, hãy dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nội dung cho sẽ làm giảm nguy cơ thương tật cho bản thân. Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hoặc lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngón tay đặt vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. Lấy mọi chìa khóa hay khóa điều chỉnh trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn định vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không với người. Luôn luôn giữ thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gồm hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ

làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi thực hiện bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. ▸ Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắt v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Sử dụng và bảo quản dụng cụ dùng pin

Chỉ được sạc pin lại với bộ nạp điện do nhà sản xuất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu

172 | Tiếng Việt
