本说明文件介绍了如何安装和卸下系统的嵌入式远程访问选件 (ERA/O) 卡。
开始之前
注：有关安装和使用ERA/O卡的详情，请参阅计算机所附带说明文件CD中提供的远程访问控制器(RAC)说明文件，您也可以在Dell支持Web站点support.dell.com上找到此文件。
注：Dell™ 远程访问卡 III (DRAC III)、DRAC III/XT、嵌入式远程访问 (ERA) 和 ERA/O 是系统管理硬件与软件解决方案，专用于为 PowerEdge™ 系统提供远程管理功能。这些解决方案统称为远程访问控制器 (RAC)。即使系统已停机，RAC 也允许您对系统进行远程管理和监控。
安装 ERA/O 卡之前，请先记录系统配置设置。在系统设置程序中查看系统配置屏幕，然后记录每项设置。有关使用系统设置程序的说明，请参阅《用户指南》。
安装 ERA/0 卡
警告：仅有经培训的维修技术人员才有权卸下主机盖并拆装系统内部的任何组件。有关安全预防措施、拆装计算机内部组件以及防止静电损害的完整信息，请参阅《系统信息指南》。
1 卸下可选前挡板（如果适用）。
3 卸下可选固定螺钉（如果适用）请参见图 2-1。
4 按下系统前面板上的闩锁，然后提起左侧机盖。
5 提起右侧机盖。
2 关闭系统（包括连接的外围设备）然后断开系统和外围设备与电源插座的连接。

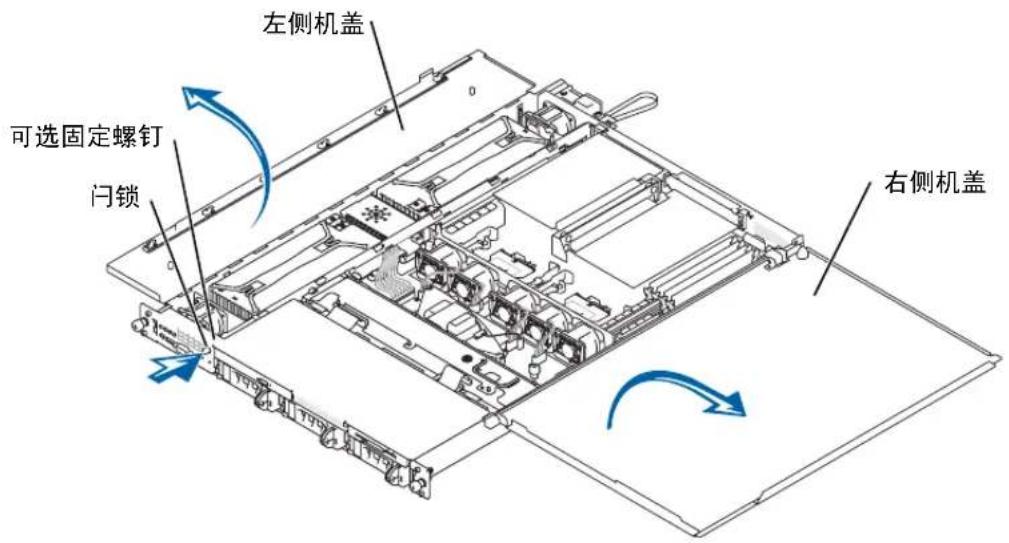

图 2-1: 打开主机盖
a 将每个硬盘驱动器托盘从其插槽中部分拉出，大约拉出 2.5 厘米（1 英寸）。
b 从底板上的 FLOPPY 连接器中断开软盘驱动器接口电缆的连接。请参见图 2-2。
c 从底板上的 CD_ROM 连接器中断开 CD 驱动器接口电缆的连接。请参见图 2-2。
d 将释放门锁朝底板方向按下，然后使用手柄将底板从连接器中拉出并从机箱中取出。请参见图2-2。
图 2-2: SCSI 底板
请参见图 2-3：另请参阅《安装与故障排除指南》中的“卸下 ROMB 卡”。
8 打开 ERA/O 卡的包装。
如果您要更换 ERA/O 卡，请在继续执行下一步骤之前先参阅 “卸下 ERA/O 卡” 以获得拆卸说明。

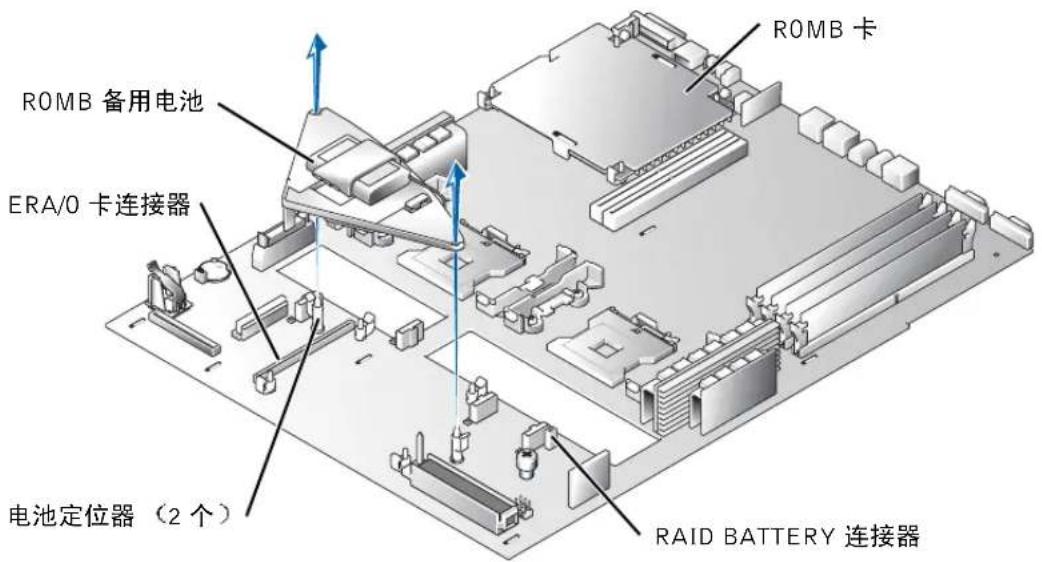

图 2-3: 卸下 ROMB 备用电池
a 将 ERA/O 卡底部的连接器与主机板上的 ERA/O 连接器对齐：将插卡边缘的小孔与主机板上四个固定夹的中心轴对齐。
b 将插卡向下按入连接器并套在固定夹中心轴上，直至固定夹在插卡四周卡入到位，而插卡也已在连接器中完全就位。

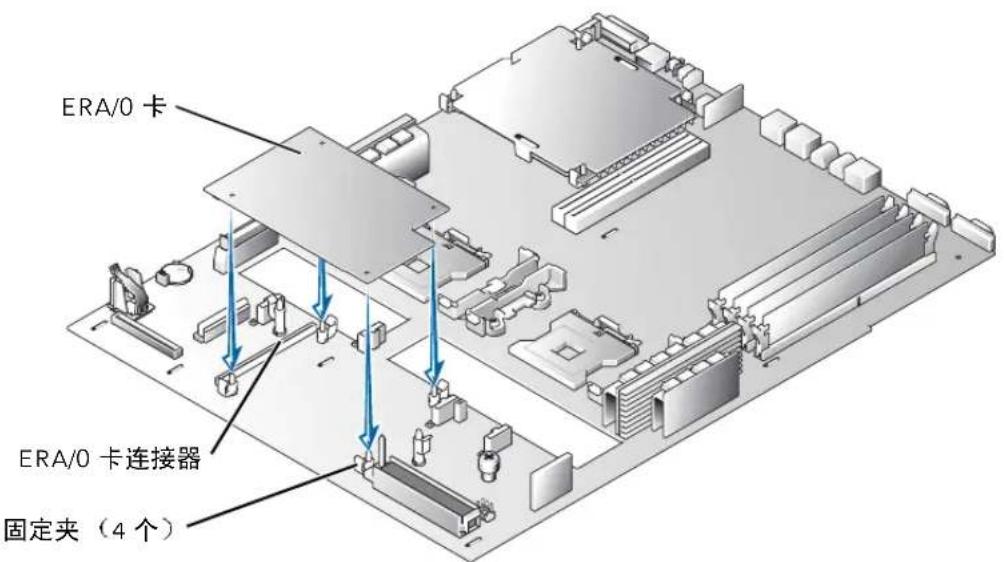

图 2-4：安装 ERA/0 卡
11 装回 SCSI 底板。请参见图 2-2。
a 将底板每端的金属卡舌套入机箱壁上的槽孔中，然后将底板向下放入机箱，并确保 CD 和软盘驱动器接口电缆不会被压在底板下。
b 稳定地向下按压手柄，使底板在其连接器中就位。
c 将释放闩锁向外转入机箱上的固定槽孔中。
d 将 CD 驱动器接口电缆连接至底板上的 CD_ROM 连接器。
e 将软盘驱动器接口电缆连接至底板上的 FLOPPY 连接器。
f 将所有已安装的硬盘驱动器稳定地按入背板上的 SCSI 连接器中。
12 关闭主机盖。
关闭主机盖时，请先关闭右侧（较大）主机盖，然后再关闭左侧主机盖。稳定地按压左侧主机盖，使固定闩锁卡入到位。
13 安装可选固定螺钉（如果适用）请参见图 2-1。
14 将系统和外围设备重新连接至电源插座，然后开机。
15 安装可选前挡板（如果适用）。
16 如果以前未曾使用系统背面的 100-Mbps RAC 以太网连接器，则必须取下保护该连接器的塑料薄盖。
您可以将手指插入此盖顶部的银带下方，然后揭开此盖。有关此连接器的位置，请参见图2-5。
17 将网络电缆连接至 RAC 以太网连接器。请参见图 2-5。
图 2-5: RAC 以太网连接器
有关更新固件的信息，请参阅说明文件 CD 中提供的 RAC 说明文件。
卸下 ERA/0 卡
警告：仅有经培训的维修技术人员才有权卸下主机盖并拆装系统内部的任何组件。有关安全预防措施、拆装计算机内部组件以及防止静电损害的完整信息，请参阅《系统信息指南》。
1 执行 “安装 ERA/O 卡” 中的步骤 1 至 7。
2 推动打开离ERA/O卡连接器最近的两个固定夹，同时从连接器中提起插卡的这一端。请参见图2-4。
3 推动打开剩余的两个固定夹，然后完全卸下插卡。
4 执行 “安装 ERA/O 卡” 中的步骤 10 至 15。
5 从 RAC 以太网连接器中断开网络电缆的连接（如果适用）请参见图 2-5。
