ERA/O 카드 설치 또는 교체 K0238kbk.book Page 1 Thursday, February 27, 2003 10:14 AM주, 주의사항 및 주의

주는 컴퓨터를 보다 효율적으로 사용할 수 있는 중요 정보를 제공합니다.

주의사항은 하드웨어의 손상 또는 데이타 유실 위험을 설명하며, 이러한 문제를 방지할 수 있는 방법을 알려줍니다.

주의는 위험한 상황, 심각한 부상 또는 사망할 우려가 있음을 알려줍니다.

본 설명서에 수록된 정보는 사전 통보 없이 변경될 수 있습니다. © 2003 Dell Computer Corporation. 저작권 본사 소유. Dell Computer Corporation의 서면 승인 없이 어떠한 방법으로도 무단 복제하는 것을 엄격히 금합니다. 본 설명서에 사용된 상표: Dell, PowerEdge 및 DELL 로고는 Dell Computer Corporation의 상표입니다. 본 설명서에서 특정 회사의 표시나 제품 이름을 지칭하기 위해 기타 상표나 상호를 사용할 수도 있습니다. Dell Computer Corporation은 자사가 소유하고 있는 것 이외의 다른 모든 등록 상표 및 상표명에 대한 어떠한 소유권 도 없음을 알려 드립니다. 2003년 2월 P/N K0238 Rev. A00 K0238kbk.book Page 2 Thursday, February 27, 2003 10:14 AMERA/O 카드 설치 또는 교체 6-1 본 설명서에는 시스템의 ERA/O(Embedded Remote Access Option) 카드를 설치하고 제 거하는 방법이 수록되어 있습니다.

ERA/O 카드 설정 및 사용법에 관한 자세한 내용은 시스템과 함께 제공되는 설명서 CD

의 RAC(Remote Access Controller) 설명서나 Dell 지원 웹사이트 support.dell.com을 참조하

시스템의 원격 관리를 위한 시스템 관리 하드웨어 및 소프트웨어 솔루션입니다. 이 솔루션을 원격 액세스 컨트롤러(RAC)라고 통칭합니다. 시스템이 중지되 어도 RAC을 통해 시스템을 원격으로 관리할 수 있습니다. ERA/O 카드를 설치하기 전에 시스템 구성 설정값을 기록해 두십시오. System Setup 프 로그램의 시스템 구성 화면에서 이 설정값을 확인하고 기록해 두십시오. System Setup 프로그램에 관한 자세한 내용은 ≪사용 설명서≫를 참조하십시오. ERA/O 카드 설치

숙련된 서비스 기술자만 시스템 덮개를 분리하고 시스템 내부의 구성요소에 액세스 해야 합니다. 안전 지침, 컴퓨터 내부 작업 및 정전기 방전 방지에 대한 자세한 내용은 ≪시스템 정보 설명서≫를 참조하십시오.

전면 베젤 옵션을 제거하십시오(해당되는 경우).

시스템과 시스템에 연결된 모든 주변 장치의 전원을 끄고, 전원 콘센트에서 시스템 과 주변 장치를 분리하십시오.

고정 나사 옵션을 제거하십시오(해당되는 경우). 그림 6-1을 참조하십시오.

시스템 전면 패널의 래치를 누르고 왼쪽 덮개를 들어올리십시오.

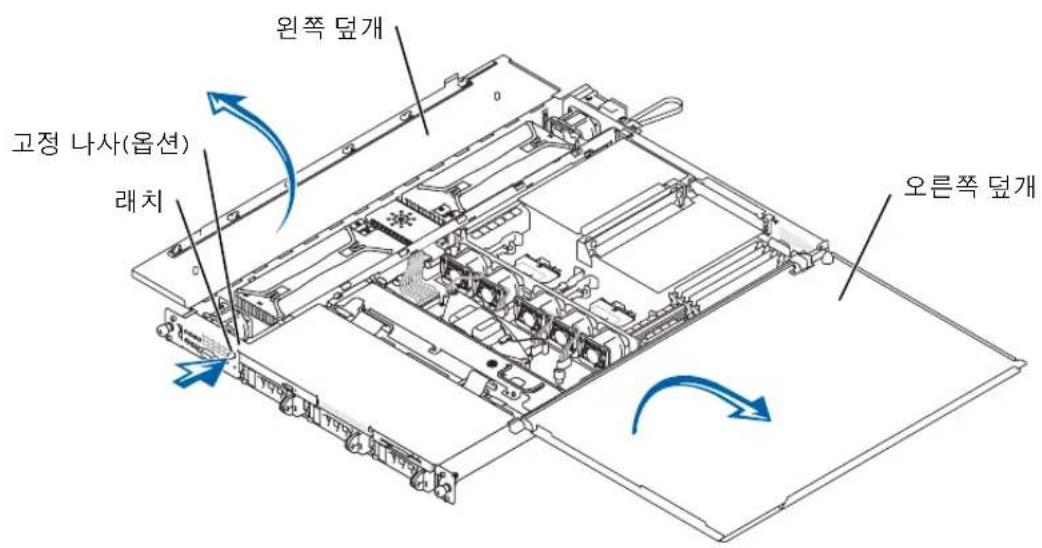

오른쪽 덮개를 들어올리십시오. K0238kbk.book Page 1 Thursday, February 27, 2003 10:14 AM6-2 ERA/O 카드 설치 또는 교체 www.dell.com | support.dell.com 그림 6-1. 시스템 덮개 열기

SCSI 후면판 보드를 분리하십시오.

슬롯에서 각 하드 드라이브 캐리어를 약 2.5cm(1인치) 정도 당겨내십시오.

후면판 보드의 FLOPPY 커넥터에서 디스켓 드라이브 인터페이스 케이블을 분 리하십시오. 그림 6-2를 참조하십시오.

후면판 보드의 CD_ROM 커넥터에서 CD 드라이브 인터페이스 케이블을 분리

하십시오. 그림 6-2를 참조하십시오.

분리 래치를 후면판 보드쪽으로 누르면서 핸들을 사용하여 보드를 커넥터와 섀시에서 당겨내십시오. 그림 6-2를 참조하십시오.

K0238kbk.book Page 2 Thursday, February 27, 2003 10:14 AMERA/O 카드 설치 또는 교체 6-3 그림 6-2. SCSI 후면판 보드

시스템에 ROMB 카드 옵션이 설치되어 있는 경우, ROMB 백업 전지(ROMB 카드

아님)를 제거하여 ERA/O 카드 커넥터가 보이도록 하십시오. 그림 6-3 및 ≪설치 및 문제 해결 설명서≫에서 「ROMB 카드 제거」를 참조하십

ERA/O 카드를 교체하는 경우 다음 단계를 계속하기 전에 「ERA/O 카드 제거」에

서 분리 지침을 참조하십시오. CD 드라이브 인터페이스 커넥터(CD_ROM) 디스켓 드라이브 인터페이스 커넥터(FLOPPY)

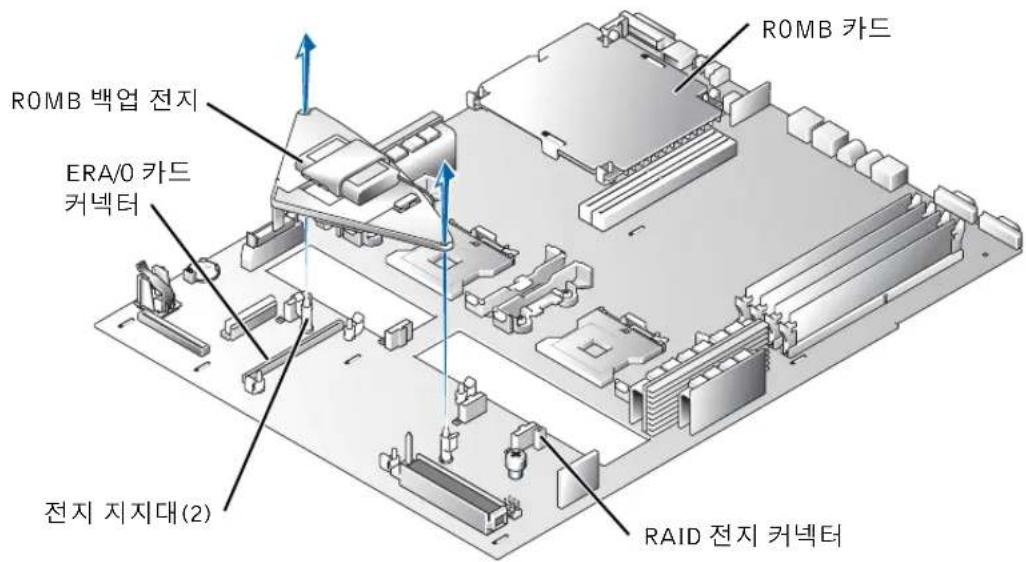

탭(2) K0238kbk.book Page 3 Thursday, February 27, 2003 10:14 AM6-4 ERA/O 카드 설치 또는 교체 www.dell.com | support.dell.com 그림 6-3. ROMB 백업 전지 제거

시스템 보드의 ERA/O 카드 커넥터(EMBEDDED_REMOTE_ ASSISTANT)에

ERA/O 카드를 설치하십시오. 그림 6-4를 참조하십시오.

ERA/O 카드의 아래에 있는 커넥터를 시스템 보드의 ERA/O 커넥터와 맞추고, 카드의 모서리에 있는 구멍은 시스템 보드의 4개 고정 클립의 중앙 부분과 맞

클립이 제자리에 걸리고 카드가 커넥터에 완전히 장착될 때까지 카드를 커넥 터와 고정 클립 쪽으로 누르십시오. ROMB 백업 전지 RAID 전지 커넥터 전지 지지대(2) ROMB 카드 ERA/O 카드

K0238kbk.book Page 4 Thursday, February 27, 2003 10:14 AMERA/O 카드 설치 또는 교체 6-5

7단계에서 ROMB 백업 전지를 제거한 경우 전지를 제거하십시오. 그림 6-3 및 ≪설치 및 문제 해결 설명서≫에서 「ROMB 카드 제거」를 참조하십시오 .

SCSI 후면판을 교체하십시오. 그림 6-2를 참조하십시오.

후면판 끝에 있는 금속 탭을 섀시 벽 슬롯에 끼우고 후면판을 섀시에 덮은 다음, CD 및 디스켓 드라이브 인터페이스 케이블이 후면판 아래에 걸리지 않았는지

핸들을 아래로 눌러 후면판을 커넥터에 단단히 장착하십시오.

분리 래치를 바깥쪽으로 밀어 섀시의 고정 슬롯에 넣으십시오.

후면판 보드의 CD_ROM 커넥터에 CD 드라이브 인터페이스 케이블을 연결하

후면판 보드의 FLOPPY 커넥터에 디스켓 드라이브 인터페이스 케이블을 연결

장착된 모든 하드 드라이브를 후면판의 SCSI 커넥터 뒤쪽으로 단단히 밀어 넣

시스템 덮개를 닫으십시오. 덮개 닫을 때는 오른쪽(큰 것)부터 덮은 다음 왼쪽을 덮으십시오. 왼쪽 덮개를 단단 히 눌러 고정 래치가 제자리에 오도록 합니다. ERA/O 카드 고정 클립(4) ERA/O 카드 커넥터 K0238kbk.book Page 5 Thursday, February 27, 2003 10:14 AM6-6 ERA/O 카드 설치 또는 교체 www.dell.com | support.dell.com

고정 나사 옵션을 끼우십시오(해당되는 겨우). 그림 6-1을 참조하십시오.

시스템과 주변장치를 전원 콘센트에 다시 연결하고 전원을 켜십시오.

전면 베젤 옵션을 설치하십시오(해당되는 경우).

시스템 뒤쪽에 있는 100Mbps RAC 이더넷 커넥터를 이전에 사용하지 않은 경우, 커 넥터를 보호하는 얇은 플라스틱 덮개를 제거해야 합니다. 손가락을 덮개 상부에 있는 은색 선 아래로 집어 넣어 덮개를 벗겨낼 수 있습니다. 커넥터의 위치는 그림 6-5를 참조하십시오.

RAC 이더넷 커넥터에 네트워크 케이블을 연결하십시오. 그림 6-5를 참조하십시오. 그림 6-5. RAC 이더넷 커넥터

Dell 지원 웹사이트 support.dell.com에서 ERA/O 카드를 최신 버전의 ERA/O 펌웨 어로 업데이트하십시오. 펌웨어 업데이트에 대한 자세한 내용은 설명서 CD에 포함된 RAC 설명서를

RAC 이더넷 커넥터 K0238kbk.book Page 6 Thursday, February 27, 2003 10:14 AMERA/O 카드 설치 또는 교체 6-7 ERA/O 카드 분리

숙련된 서비스 기술자만 시스템 덮개를 분리하고 시스템 내부의 구성요소에 액세스 해야 합니다. 안전 지침, 컴퓨터 내부 작업 및 정전기 방전 방지에 대한 자세한 내용은 ≪시스템 정보 설명서≫를 참조하십시오.

「ERA/O 카드 설치」의 1단계~7단계를 수행하십시오.

커넥터에서 카드 끝을 들어올릴 때 ERA/O 카드 커넥터에서 가장 가까운 두 개의 고정 클립을 밀어서 해제하십시오. 그림 6-4를 참조하십시오.

나머지 두 개의 고정 클립도 해제한 다음 카드를 완전히 제거하십시오.

「ERA/O 카드 설치」의 10단계~15단계를 수행하십시오.
