用户手册 ELPLX02S EPSON

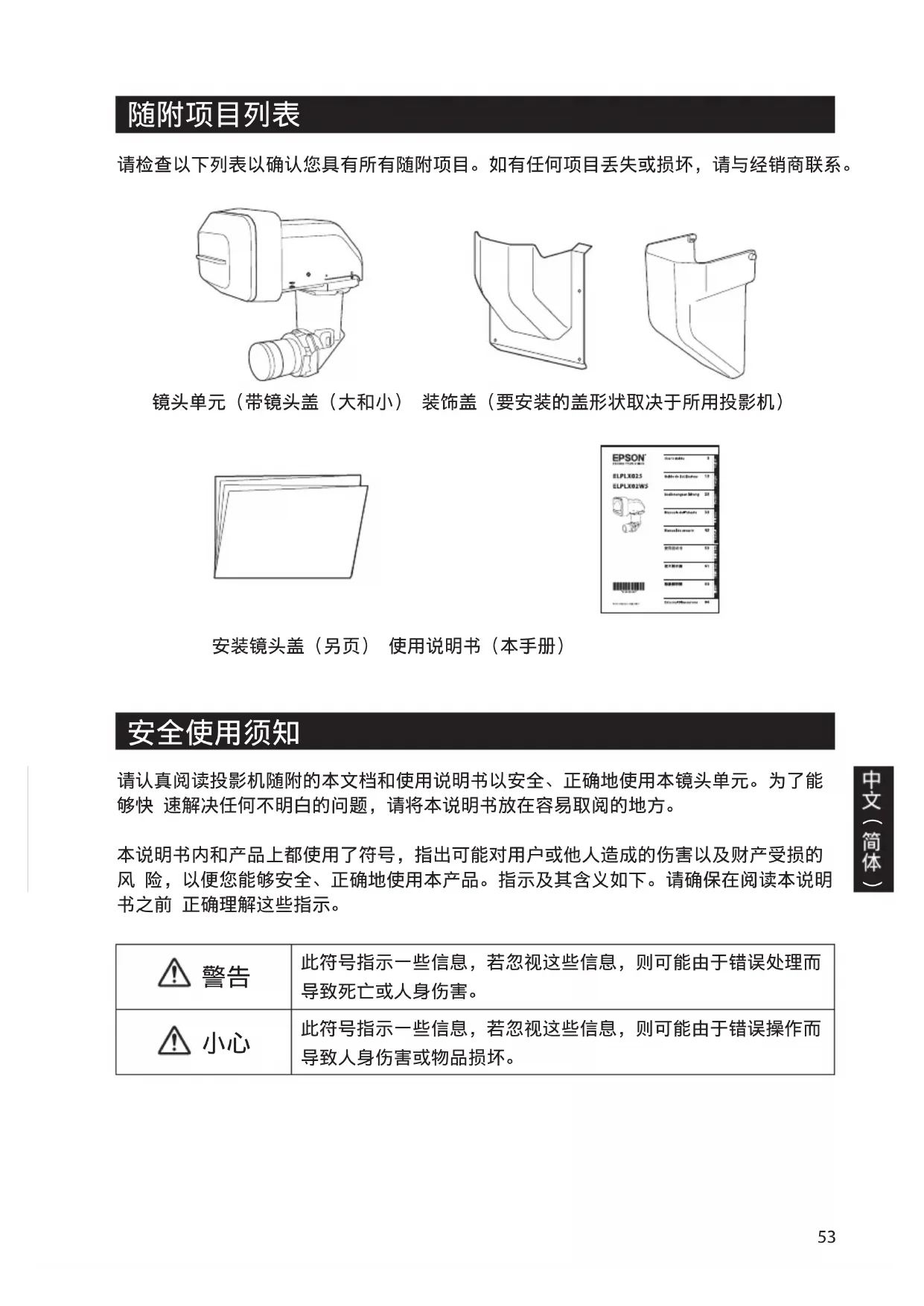

请检查以下列表以确认您具有所有随附项目。如有任何项目丢失或损坏，请与经销商联系。

镜头单元（带镜头盖（大和小）装饰盖（要安装的盖形状取决于所用投影机）

安装镜头盖（另页） 使用说明书（本手册）

安全使用须知

请认真阅读投影机随附的本文档和使用说明书以安全、正确地使用本镜头单元。为了能够快速解决任何不明白的问题，请将本说明书放在容易取阅的地方。

本说明书内和产品上都使用了符号，指出可能对用户或他人造成的伤害以及财产受损的风险，以便您能够安全、正确地使用本产品。指示及其含义如下。请确保在阅读本说明书之前正确理解这些指示。

警告	此符号指示一些信息，若忽视这些信息，则可能由于错误处理而导致死亡或人身伤害。
小心	此符号指示一些信息，若忽视这些信息，则可能由于错误操作而导致人身伤害或物品损坏。

警告

·连接或拆卸本产品之前，请断开投影机的电源线。在连接电源线的情况下连接或拆卸本产品可能触电。·将本产品装到投影机时，确保其牢固安装，并且锁定到位。如果本产品安装不正确，则可能会掉落，造成人身伤害或意外。·清除投影机上的脏污与灰尘时，请勿使用含易燃气体的喷剂。投影机内部产生的高温可能会引起火灾。

小心

·投影时,从镜头单元前面卸下镜头盖。·在连接镜头单元之前,请检查投影机的型号。如果此镜头单元连接到指定型号以外的投影机,镜头单元或投影机可能损坏。·将本产品连接到投影机上时,请小心不要夹着手指。不然可能造成人身伤害。·请勿将本产品拆开或改装。·请勿在可能出现极端高温或低温的地方使用或保管投影机。另外,避免温度出现任何突变。·请勿在有油烟或香烟烟雾的地方使用或存放投影机,以免影响投影图像的质量。·请勿弄湿本产品。·请勿使其掉落或遭受撞击。放下本产品时,请确保将其放在平整、稳定的表面。·移动投影机时,请勿抓住镜头单元和装饰盖,否则它们可能会脱落,从而使投影机掉落造成人员受伤。·在搬运投影机时,请拆卸镜头单元。如果在接有镜头单元的情况下搬运投影机,镜头单元或投影机可能损坏。·当投影机的镜头插入部分面朝上时,请勿安装镜头单元。灰尘或污垢可能会进入投影机。·请勿用手或手指接触镜头部分。如果指纹或油污留在镜头表面,投影质量会变差。·请勿触摸或拉扯连接器部分或线缆,以免造成故障。·清洁本产品时,请勿使用湿布或酒精、苯等溶剂或稀释剂,以免造成触电或故障。·将镜头盖安装至镜头单元,将其放到稳定面一侧。否则,会导致镜头单元掉落,产生故障或损坏。

拆卸和连接镜头单元

根据所使用的投影机，具体步骤和插图可能与此处的解释不同。请务必阅读投影机随附的使用说明书。

连接

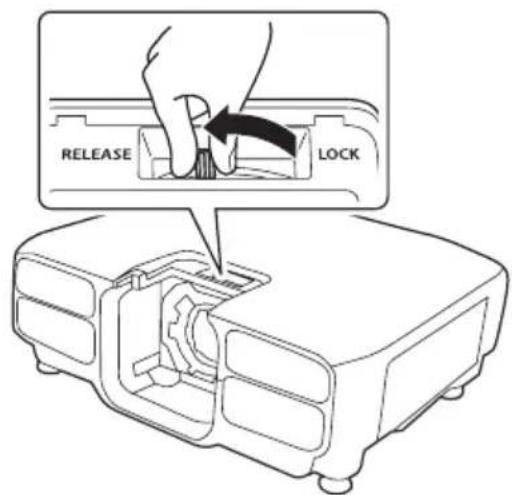

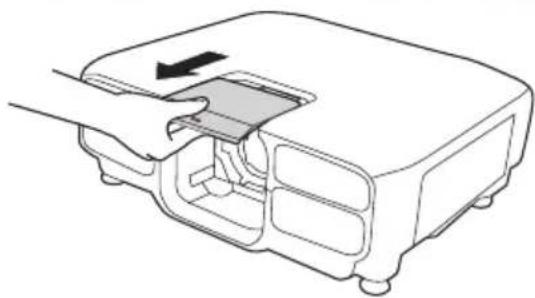

拆卸镜头更换盖。

请将镜头更换盖放在安全的地方。

根据所用投影机的不同，镜头更换盖的形状和拆卸方法也不同。查看投影机附带的“使用说明书”。

2 抓住锁杆，逆时针转动。

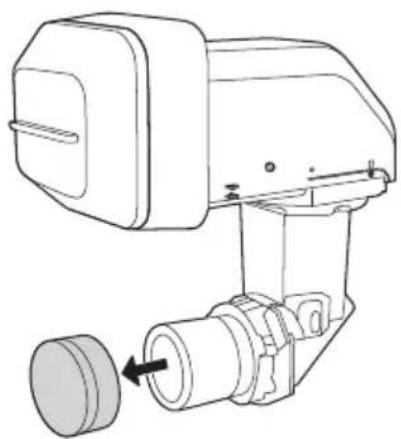

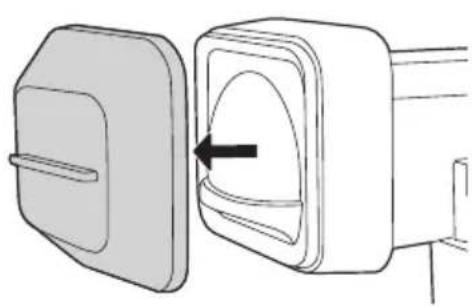

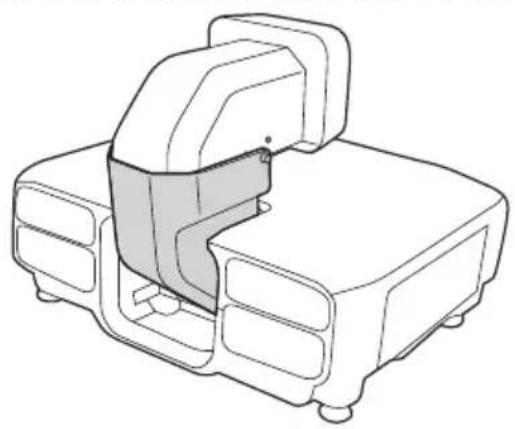

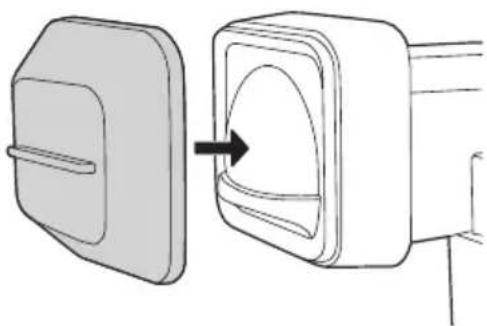

从镜头单元取下镜头盖（小）。

单独存放或运送镜头单元时，请使用镜头盖。请将镜头盖妥善保管。

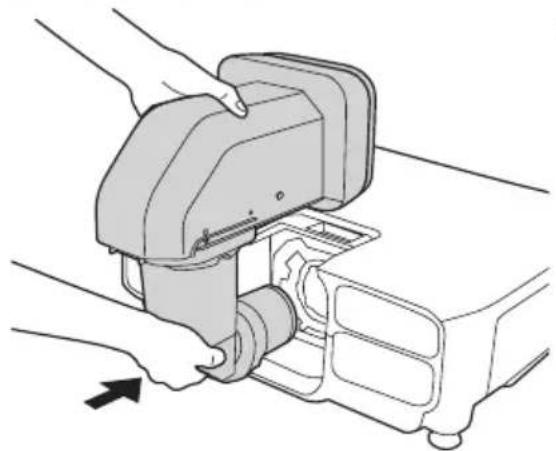

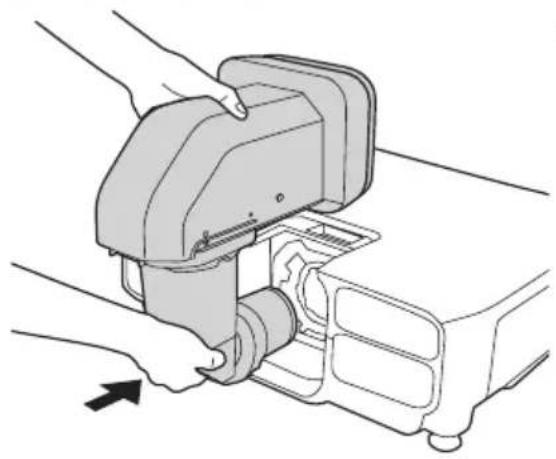

确保镜头单元不偏斜，将其直接插入镜头插入节。

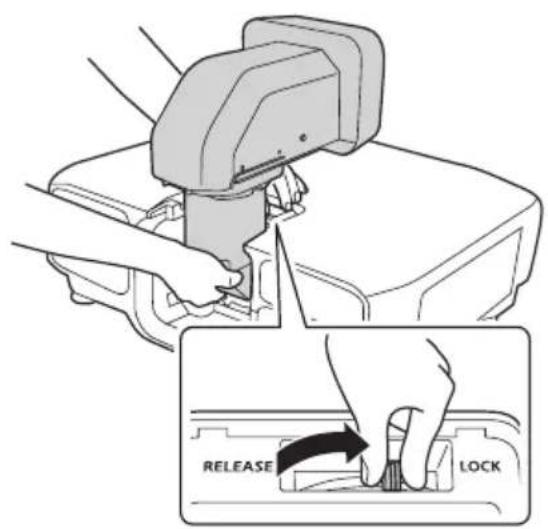

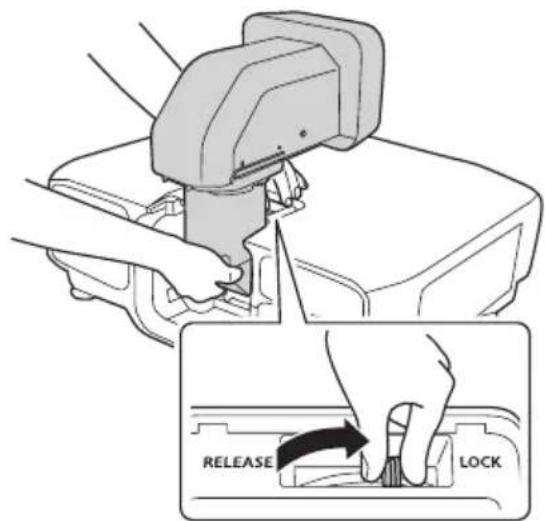

5 牢牢抓住镜头单元，抓住锁杆，顺时针转动以锁定镜头单元。

检查镜头是否能拆卸下来。

如果无法锁定，则表明镜头单元出现偏斜。将镜头单元拆下，然后重新连接。

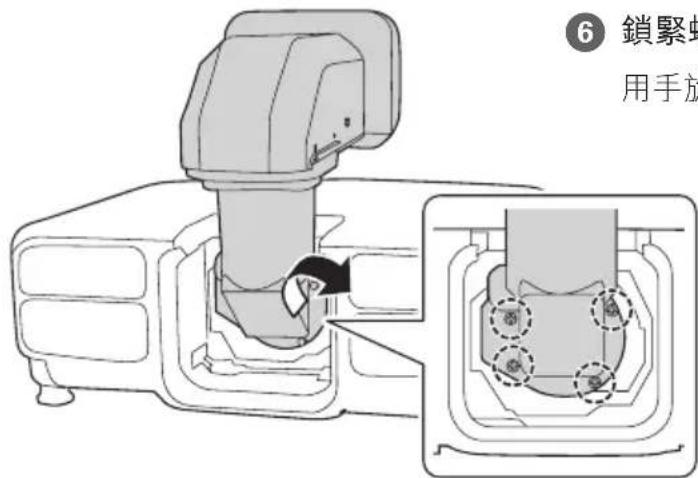

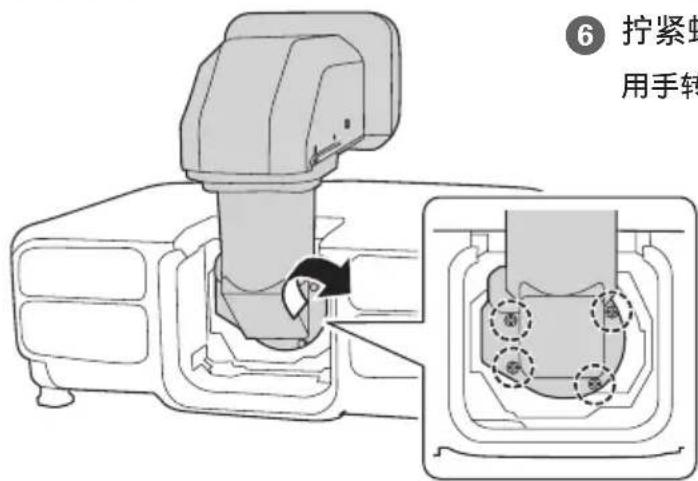

6拧紧螺丝（4点），以固定镜头单元。用手转动螺丝。

安装减震器单元（根据所用型号）和装饰盖。查看提供的“安装镜头盖”。

拆卸镜头盖（大）。请将镜头盖妥善保管。

更换镜头单元后

更换镜头单元后，校准镜头以使投影机可以正确获取镜头位置和调节范围。安装镜头单元时，投影机打开时会显示一条消息。选择［是］校准镜头。

调节图像

有关以下内容的详情，请参阅投影机随附的使用说明书。

·焦距调节
- 失真调节

执行失真调节时，屏幕尺寸会改变。

·镜头移动
- 梯形失真校正

此产品是固焦距镜头。不支持变焦功能。

使用说明书可从以下网站获得。

epson.sn

另外一些工具也可用于模拟投影细节。

http://www.epson.com/

拆卸

小心

• 如果完成镜头移动，在更换镜头单元之前，请将镜头移至原位置。
• 关闭投影机并等待一段时间（大约30分钟），再拆卸镜头单元。如果您在投影过程中或关闭投影机之后立即触碰镜头单元，可能导致烫伤。

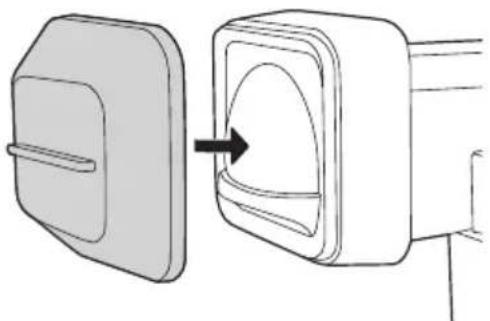

① 安装镜头盖（大）。

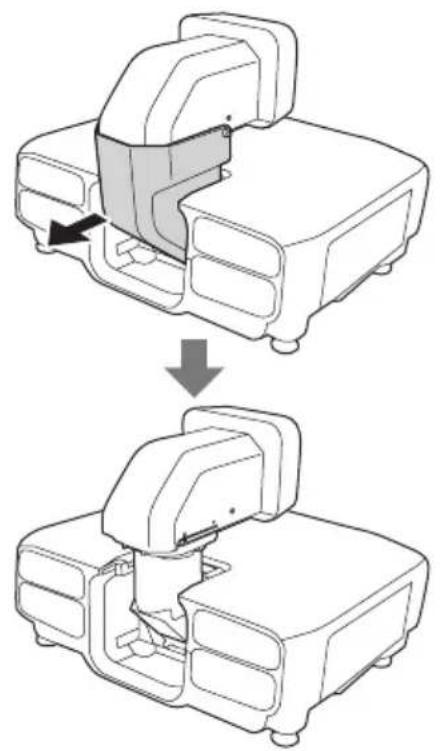

拆卸装饰盖和减震器单元（根据所用型号）查看提供的“安装镜头盖”。

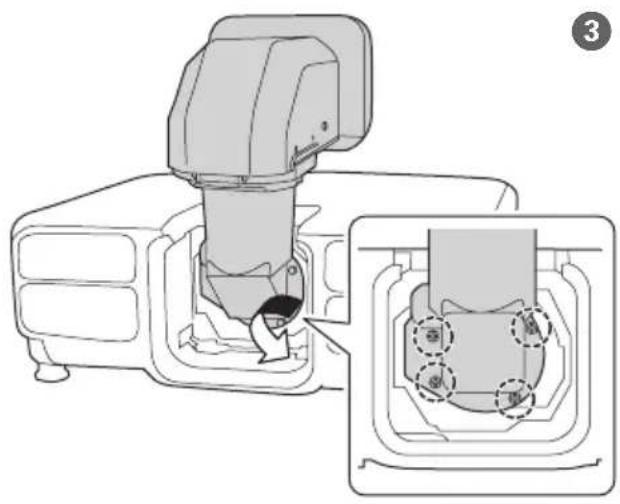

3拧松螺丝（4点）。用手转动螺丝。

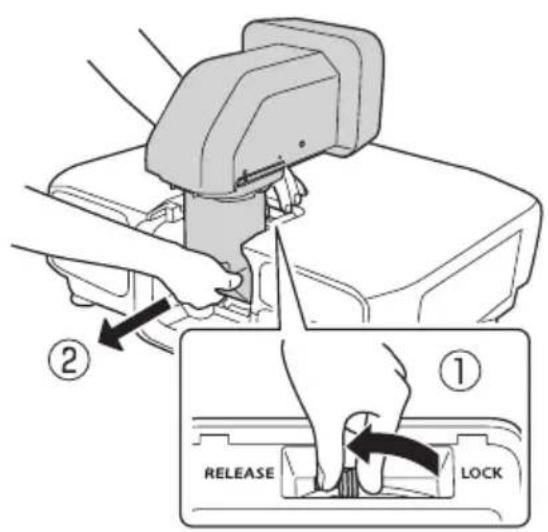

4牢牢抓住镜头单元，抓住锁杆，逆时针转动以解锁镜头单元。将松开的镜头单元平直拉出。

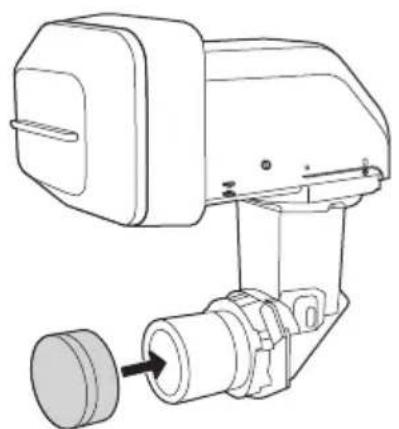

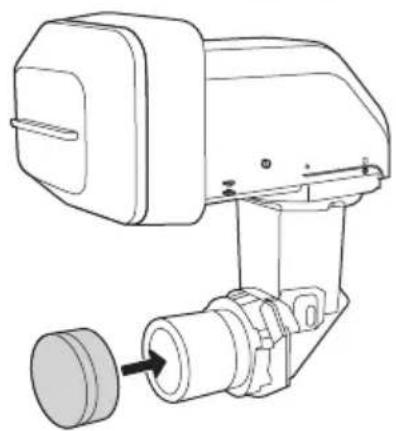

5 安装镜头盖（小）。

规格

产品名称 ELPLX02S/ELPLX02WS
焦距 8.0mm
光圈数 1.9
工作温度 0 到 +50℃	(无凝结)
储存温度 -10 到 +60℃ (无凝结)
质量 约 5,000 克

请与当地经销商或投影机随附文档中的最近地址联系。

本产品中有毒有害物质或元素的名称及含量

部件名称	有毒有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
投影镜头单元	×	○	○	○	○	○
○:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。×:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求,但这只是因为在保证产品性能和功能条件下,现在还没有可替代的材料和技术而被使用。

产品环保使用期限的使用条件

在中国销售的电子信息产品的环保使用期限，表示按照本产品的安全使用注意事项使用的情况下，从生产日开始，在标志的年限内使用，本产品含有的有毒有害物质或元素不会对环境、人身和财产造成严重影响。

包含的項目清單

檢查下列清單，確定您有所有隨附的項目。如發現任何項目欠缺或損壞，請與經銷商聯絡。

鏡頭組件（附有大、小鏡頭蓋）裝飾護蓋（要安裝的護蓋形狀取決於您使用的投影機）

安裝護蓋（附於另頁）使用說明書（本說明書）

安全使用須知

請仔細閱讀本文件與投影機隨附的使用說明書，以安全及正確地使用本組件。將本資訊放在容易觸及的地方，可讓你快速解決疑難。

本說明書中和產品上都會標示符號，向用戶或其他人指出可能發生的傷害及造成財產損失的風險，讓您安全且正確地使用產品。使用須知及其意義說明如下。務必先正確了解使用須知，再閱讀說明書。

警告	若忽略此符號，可能導致處理不當，造成傷亡。
小心	若忽略此符號，可能導致處理不當，造成人身傷害或財產受損。

警告

·安裝或拆卸本產品前，請先拔除投影機的電源線。 電源線連接時安裝或拆卸本產品，可能會導致觸電。 ·將產品安裝至投影機時，務必確定產品已牢固安裝並鎖定至正確位置。若未正確安裝本產品可能會掉落，造成人身傷害或發生意外。 ·清除本產品的髒汗與灰塵時，請勿使用含有可燃氣體的清潔劑。投影機內部所產生的高溫可能會導致起火。

小心

·投影時，請從鏡頭組件前方取下鏡頭蓋。 ·安裝鏡頭組件前，請檢查投影機的型號。如果將此鏡頭組件安裝到指定型號以外的投影機，鏡頭組件或投影機可能會損壞。 ·安裝本產品至投影機時，小心勿夾住手指。否則可能會造成損傷。 ·請勿拆散或重組組件。 ·請勿在溫度過高或過低的地方使用和存放投影機，並請避免急遽的溫度變化。 ·請勿在有油煙或香菸煙霧的地方使用或存放投影機，因為這對投影影像的品質會產生有害影響。 ·請勿將組件弄濕。 ·請勿使組件掉落或受到撞擊。放下本產品時，務必放在平滑穩定的表面上。 ·請勿握住鏡頭組件與裝飾蓋，移動投影機。它們有可能脫離，使投影機墮落而造成受傷。 ·運送投影機時，請拆下鏡頭組件。如果運送投影機時連接著鏡頭組件，鏡頭組件或投影機可能會損壞。 ·請勿在投影機鏡頭插入部位朝上時安裝鏡頭組件。灰塵或髒汗可能會進入投影機。 ·請避免雙手或手指觸碰到鏡頭部位。若鏡頭表面留有指印或油潰，投影品質會降低。 ·請勿碰觸或拉扯連接器零件或纜線，以免造成故障。 ·清潔本產品時，請勿使用濕布或酒精、苯或稀釋劑等溶劑，以免導致觸電或故障。 ·將鏡頭組件蓋上鏡頭蓋，並將其側放在穩定的表面上。否則可能會使鏡頭組件掉落，造成故障或損壞。

拆卸及安裝鏡頭組件

視使用的投影機而定，程序及圖例可能與說明內容有所差異。請務必閱讀投影機隨附的使用說明書。

安装

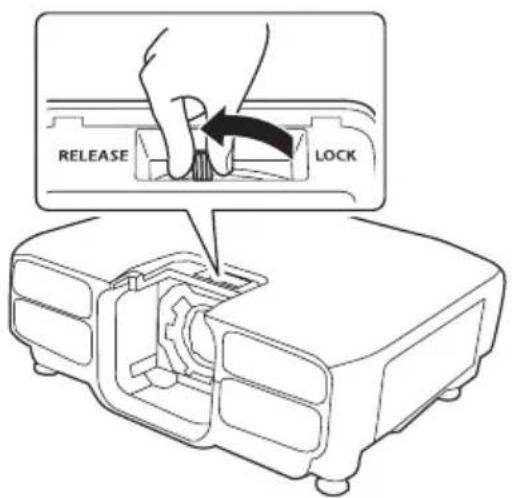

拆卸替换鏡頭蓋。

將替換鏡頭蓋存放在安全的地方。

• 替換鏡頭蓋的外型及拆卸方法會視使用的投影機而有所不同。請參閱投影機隨附的「使用說明書」。

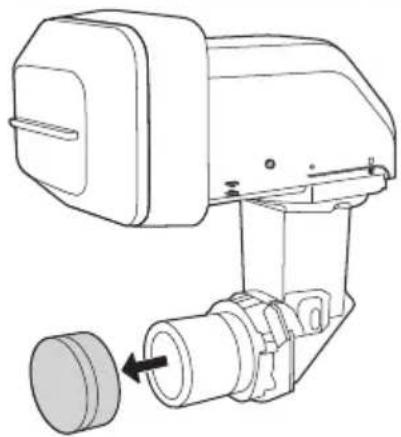

握住鎖桿並以逆時針方向旋轉。

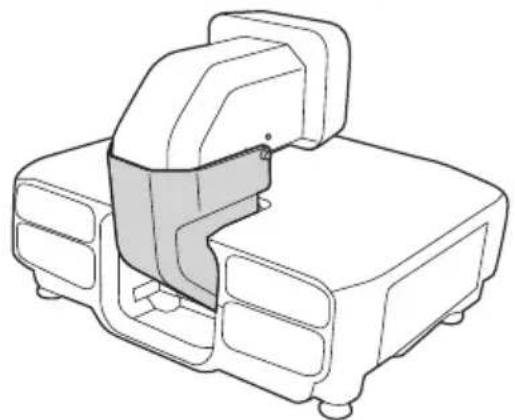

3 拆卸鏡頭組件的鏡頭蓋（小）。

單獨存放或運送鏡頭組件時，請使用鏡頭蓋。將鏡頭蓋存放在安全的地方。

4 勞必確定鏡頭組件沒有傾斜，並將其筆直插入鏡頭插入部位。

托緊鏡頭組件，抓住鎖桿並以順時針方向旋轉，直到鎖緊鏡頭組件為止。

檢查鏡頭是否有未接合的縫隙。

如果有未接合的縫隙，表示鏡頭組件傾斜。拆下鏡頭組件並重新安裝。

鍍緊螺絲（4點）以固定鏡頭組件。用手旋轉螺絲。

7 安裝吸震組件（取決於您使用的機型）及裝飾護蓋。

請參閱隨附的「安裝護蓋」。

移除鏡頭蓋（大）。

將鏡頭蓋存放在安全的地方。

更換鏡頭組件後

更換鏡頭組件後，請校正鏡頭，確保投影機能正確取得鏡頭位置與調整範圍。安裝鏡頭組件後，投影機開機時會顯示一則訊息。選擇[是]以校正鏡頭。

調整影像

如需以下內容的詳細資訊，請參閱投影機隨附的使用說明書。

• 焦距调整
• 失真調整

執行失真調整時，畫面尺寸會改變。

• 錫頭移動

• 梯形修正

• 本產品配備定距鏡頭，不支援變焦功能。

使用說明書可從以下網站取得。

epson.sn

除此之外，也有可執行詳細投影模擬的工具。

http://www.epson.com/

拆卸

小心

•如果已執行鏡頭移動作業，請先將鏡頭位置移動至起站位置，再更換鏡頭組件。 •請關閉投影機電源，然後稍等一陣子（大約30分鐘），再拆下鏡頭組件。如果您在投影時或在關閉投影機電源之後立即觸摸鏡頭組件，可能會造成燙傷。

1 安裝鏡頭蓋（大）。

拆卸裝飾護蓋及吸震組件（取決於您使用的機型）。

請參閱隨附的「安裝護蓋」。

3 鬚開螺絲（4點）用手旋轉螺絲。

托緊鏡頭組件，抓住鎖桿並以逆時針方向旋轉，直到鬆開鏡頭組件為止。
鏡頭組件鬆開後直接取下鏡頭組件。

5 安裝鏡頭蓋（小）。

規格

產品名稱 ELPLX02S/ELPLX02WS
聚焦長度 8.0 mm
光圈值 1.9
操作溫度範圍 0 至 +50℃	(無凝結)
存放溫度範圍 -10 至 +60℃	(無凝結)
重量 約 5,000 g

請與經銷商聯絡，或按照投影機隨附說明文件中所提供的地址，與離您最近的維修據點聯絡。

製造商及進口商

製造商：SEIKO EPSON CORPORATION

地址：3-5,Owa 3-chome,Suwa-shi,Nagano-ken 392-8502 Japan

電話：81-266-52-3131

進口商：台灣愛普生科技股份有限公司

地址：台北市信義區松仁路100號15樓

電話：[phone]

危害物質限制指令

單元	限用物質及其化學符號
	鉛(Pb)	汞(Hg)鎘	(Cd)	六價鉻 (Cr6+)	多溴聯苯 (PBB)	多溴二苯醚 (PBDE)
投影鏡頭-	○○○○	○
備考1.＂○＂係指該項限用物質之百分比含量未超出百分比含量基準值。 備考2.＂-＂係指該項限用物質為排除項目。
