ELPLX02S - Vidéoprojecteur EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Objectif interchange pour vidéoprojecteur
Marque	Epson
Modèle	ELPLX02S
Distance focale	8,0 mm
Valeur d'ouverture (F)	1,9
Température de fonctionnement	0 à +50 °C (sans condensation)
Température de stockage	-10 à +60 °C (sans condensation)
Masse	Environ 5000 g
Contenu de l'emballage	Unité d'objectif avec couvercles (grand et petit), couvercle décoratif, fixation du couvercle (feuille séparée), guide de l'utilisateur
Fonctions principales	Remplacement d'objectif, réglage de la mise au point, correction du trapèze, décalage d'objectif
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser d'alcool, benzène ou diluant. Ne pas utiliser de vaporisateur de gaz inflammable.
Sécurité	Débrancher le projecteur avant installation/retrait. Ne pas démonter ni modifier. Éviter les chocs. Attendre 30 minutes après extinction avant de retirer l'objectif (risque de brûlure).
Pièces détachées et réparabilité	Contacter le revendeur ou le service après-vente Epson. L'unité n'est pas conçue pour être démontée ou réparée par l'utilisateur.
Compatibilité	Projecteurs Epson compatibles (vérifier le modèle du projecteur avant installation)
Zoom	Non pris en charge (objectif à focale fixe)
Réglage du décalage d'objectif	Possible, remettre à la position d'origine avant retrait

FOIRE AUX QUESTIONS - ELPLX02S EPSON

Comment installer l'objectif ELPLX02S sur mon projecteur Epson ?

Avant de commencer, débranchez le projecteur. Retirez le couvercle de rechange de l'objectif, puis dévissez le levier de verrouillage dans le sens antihoraire. Insérez l'unité d'objectif directement sans angle, puis tournez le levier dans le sens horaire pour verrouiller. Serrez les quatre vis à la main. Fixez le couvercle décoratif selon les instructions fournies. Retirez le grand couvercle d'objectif avant d'utiliser le projecteur.

Comment retirer l'objectif du projecteur ?

Débranchez d'abord le projecteur et attendez environ 30 minutes qu'il refroidisse. Replacez le décalage d'objectif à sa position d'origine. Fixez le grand couvercle d'objectif. Retirez le couvercle décoratif et desserrez les quatre vis. Maintenez l'unité et tournez le levier de verrouillage dans le sens antihoraire pour déverrouiller. Tirez l'objectif vers vous et fixez le petit couvercle d'objectif pour le stockage.

Quel est le poids de l'objectif Epson ELPLX02S ?

Le poids est d'environ 5000 grammes (5 kg). Manipulez-le avec précaution pour éviter les chutes.

Quelle est la distance focale de cet objectif ?

La distance focale est de 8,0 mm, avec une ouverture de F1,9. Il s'agit d'un objectif à focale fixe, sans fonction zoom.

Puis-je utiliser un chiffon humide pour nettoyer l'objectif ?

Non, n'utilisez pas de chiffon humide ni de solvants comme l'alcool, le benzène ou le diluant. Utilisez un chiffon sec et doux pour enlever la poussière. Évitez également les vaporisateurs de gaz inflammables.

Cet objectif est-il compatible avec tous les projecteurs Epson ?

Non, il est conçu pour des modèles de projecteurs spécifiques. Vérifiez le numéro de modèle de votre projecteur dans le guide d'utilisation avant l'installation. Une installation sur un projecteur non compatible peut endommager l'objectif ou le projecteur.

Que faire si l'objectif ne se verrouille pas correctement ?

Assurez-vous que l'unité d'objectif est insérée droite, sans angle. Si elle ne peut pas se verrouiller, retirez-la et réinsérez-la correctement. Ne forcez pas le verrouillage.

Puis-je transporter le projecteur avec l'objectif installé ?

Non, il est recommandé de retirer l'objectif avant le transport. Le transport avec l'objectif installé risque de l'endommager ou de détériorer le projecteur. Retirez l'objectif et placez-le dans un étui de protection.

Pourquoi un message s'affiche-t-il au démarrage après avoir changé l'objectif ?

Après avoir remplacé l'unité d'objectif, le projecteur vous invite à étalonner l'objectif pour qu'il puisse ajuster correctement la position et la plage de réglage. Sélectionnez [Oui] pour lancer l'étalonnage.

Où puis-je trouver le guide d'utilisateur complet ?

Le guide de l'utilisateur est disponible sur le site Web d'Epson à l'adresse epson.sn. Vous pouvez également consulter les outils de simulation de projection sur http://www.epson.com/.

MODE D'EMPLOI ELPLX02S EPSON

Guide de l'utilisateur 13

Vérifiez, à l'aide de la liste suivante, que vous disposez bien de tous les éléments fournis. Si un élément s'avérait manquant ou endommagé, contactez votre revendeur.

Unité d'objectif (Avec couvercles d'objectif (grand et petit))

Couvercle décorat (la forme du couvercle à fixer dépend du projecteur que vous utilisez)

Fixation du couvercle (feuille séparée)

Guide de l'utilisateur (ce guide)

Consignes de sécurité

Lisez attentivement leprésent document et le Guide de l'utilisateur fourni avec le projecteur afin d'utiliser l'unité en toute sécurité et de manière correcte. Gardez ces informations à portée de main pour être en mesure de résoudre rapidement les points inconnus.

Pour une utilisation sûre et correcte de ce produit, des symboles figurent dans le Guide de l'utilisateur et sur l'appareil afin d'indiquer un évientuel danger pour l'utilisateur ou d'autres personnes et le risque de dégats matériels. Les indications et leur signification sont les suivantes. Assurez-vous de bien les comprendre avant de dire le guide.

!Avtissement	Ce symbole indique des informations dont le non-respect risquent d'entrainer des blessures graves, voire mortelles, en raison d'une manipulation incorrecte.
!Mise en garde	Ce symbole indique des informations dont le non-respect risquent d'entrainer des dommages corporels ou matériels, en raison d'une manipulation incorrecte.

Avertissement

• Débranchez le cordon d'alimentation du projecteur avant d'installer ou de retarder ce produit. L'installation ou le retrait du produit alors que le cordon d'alimentation est branché presente un risque d'électrocution.
• En fixant le produit au projecteur, assurez-vous qu'il est solidement installé et qu'il est verrouillé en place. Si ce produit n'est pas fixé correctement, il peut tomber, provoquant des blessures ou un accident.
• Pour enlever la saleté et la poussière du produit, n'utilise pas de vaporisateur contenant un gaz inflammable. La chaleur elevée générae à l'intérieur du projecteur peut provoquer un incendie.

Mise en garde

• Lors de la projection, retirez le couvercle d'objectif de l'avant de l'unité d'objectif.
• Avant d'instructor l'unité d'objectif, vérifie le nombre de modèle du projecteur. Si cette unité d'objectif est installée sur un projecteur autre que le projecteur indiqué, il est possible que l'unité d'objectif ou le projecteur soit endommagé.
  Veillez a ne pas vous coincer les doigs lorsque vous fixez ce produit au projecteur. Vous pourriez vous blesser.
• Ne démontez pas l'unité et n'y apportez pas de modifications.
• N'utilisez et n'entreposez pas votre projecteur en un lieu où il risque d'être soumis à des températures extrêmes. Évitez également les changements brusques de température.
• N'utilisez pas et ne stockez pas le projecteur dans des lieux exposés à des gaz d'échévement ou à de la fumée de cigarette; vous risquieriez de compromètre la qualité des images projetées.
  N'exposez pas l'unité à l'humidité.
• Évitez de laisser tomber l'unité et de lui faire subir des chocs. Ne posez ce produit que sur une surface plane et stable.

Mise en garde

Lorsque vous déplacez le projecteur, ne le tenez pas par l'unité d'objectif et le couvercle décoratif. Ceux-ci peuvent se détacher entrainant la chute du projecteur et des blessures. Retirez l'unité d'objectif lors du transport du projecteur. Si vous transportez le projecteur alors que l'unité d'objectif est installée, il est possible que l'unité d'objectif ou le projecteur soit endommagé. Ne fixez pas l'unité d'objectif si la section d'insertion de l'objectif du projecteur est tournée vers le haut. De la poussière ou des saletés pourraient pénétre dans le projecteur. Évitez de toucher l'objectif. Si des traces de doigt ou des taches de graisse sont laissées sur l'objectif, la qualité de projection sera dégradée. Ne touche pas ou ne tirez pas le connecteur ou le cable car cela peut causeur un dysfonctionnement. Pour le nettoyage de ce produit, n'utilisez pas un chiffon humide ou des solvants tels que l'alcool, le benzène ou un diluant: cela pourrait entraîrner une décharge électrique ou un dysfonctionnement. Fixez le couvercle sur l'unité d'objectif et placez-le sur le côte sur une surface stable. Ne pas procéder ainsi peut causeur la chute de l'unité d'objectif, entraînant un dysfonctionnement ou un dommage.

Retrait et fixation de l'unité d'objectif

Selon le projecteur utilise, les procedures et les illustrations peuvent différer des explications.

Veillez à lire le Guide de l'utilisateur fourni avec le projecteur.

Fixation

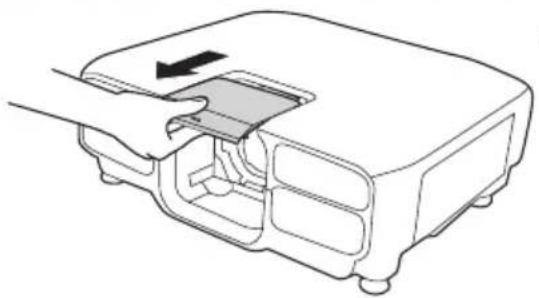

1 Retirez le couvercle de rechange de l'objectif.

Conserve le couvercle de rechange de l'objet en lieu sur.

*La forme du couvercle de rechange de l'objet et la façon dont vous le retirez différé en fonction du projecteur que vous utilisez. Consultez le "Guide de l'utilisateur" fourni avec le projecteur.

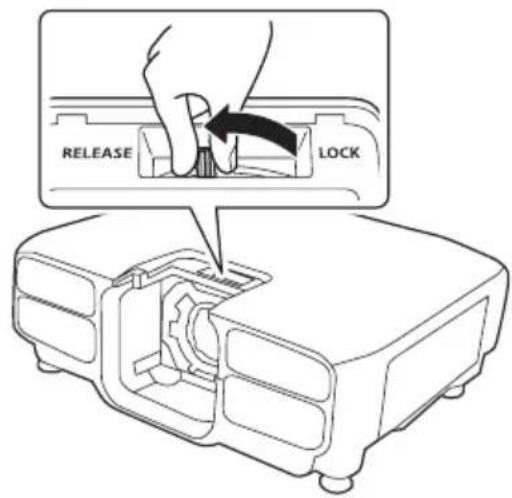

Tenez le levier de verrouillage et tournez-le dans le sens antihoraire.

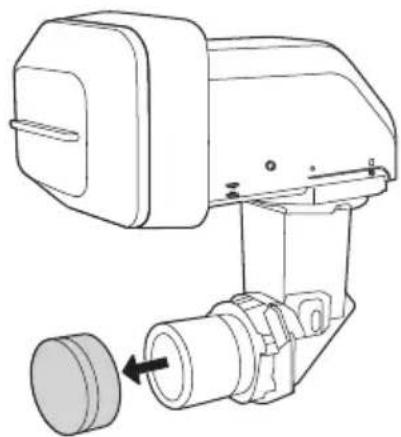

3 Retirez le couvercle d'objectif (petit) de l'unité d'objectif.

Utilisez le couvercle pour entreprises ou transporter l'unité d'objectif séparément. Conservez le couvercle d'objet en lieu sur.

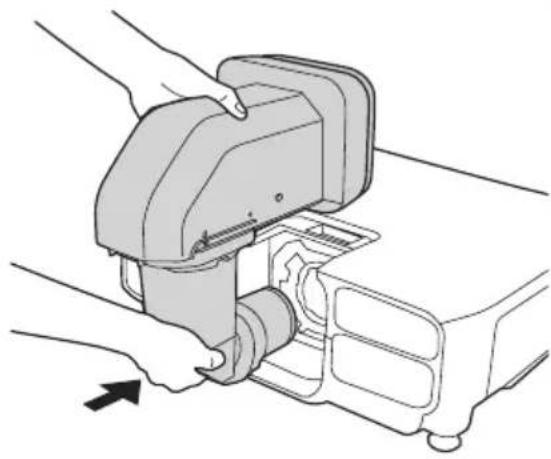

Assurez-vous que l'unité d'objet ne forme pas un angle et insérez-la directement dans la section d'insertion de l'objet.

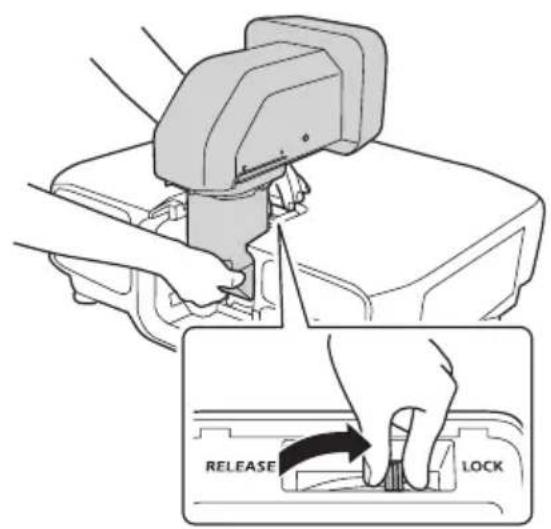

Tout en maintainant fermement l'unité d'objectif, tenez le levier de verrouillage et tournez-le dans le sens horaire pour verrouiller l'unité d'objectif.

Veilles à ce que l'objetif ne puisse pas être détaché. Si elle ne peut pas être verrouillée, l'unité d'objetif forme un angle. Retirez puis réinstallé l'unité d'objetif.

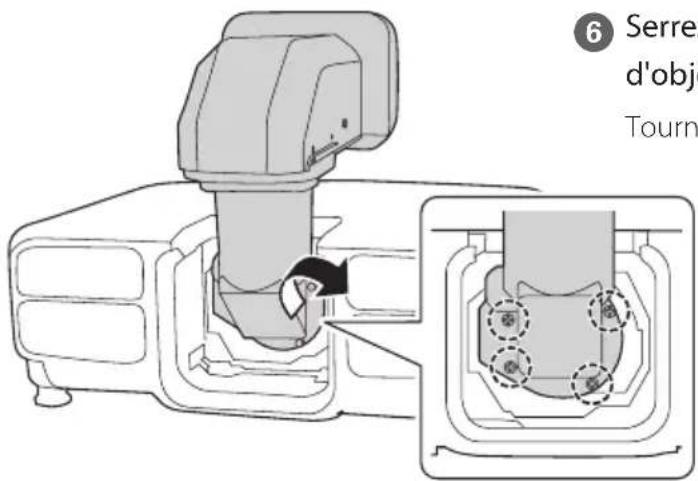

6 Serrez les vis (4 points) pour fixer l'unité d'objectif.

Tournez les vis à la main.

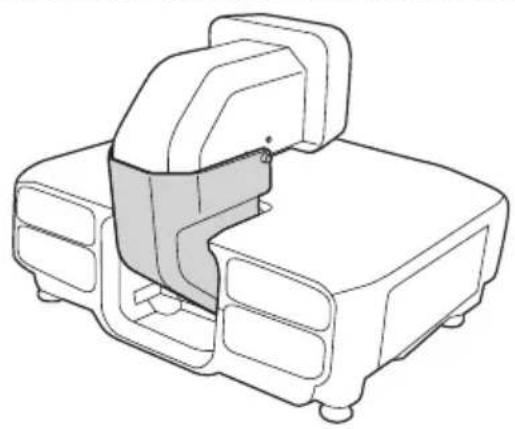

Fixez l'unité d'amortisseur (en fonction du modele que vous utilisez) et le couvercle décoratif.

Consultez "Fixation du couvercle" fourni.

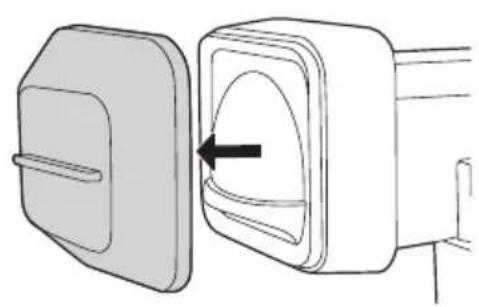

Retirez le couvercle d'objectif (grand).

Conserve le couvercle d'objectif en lieu sur.

Après avoir remplaced l'unité d'objectif

Après avoir remplaced l'unité d'objectif, étalonnez l'objet pour que le projecteur puisse correctement accérir la position de l'objet et la plage de réglage. Àpres avoir fixé une unité d'objet, un message s'affiche au démarrage du/projecteur. Sélectionnez [Oui] pour étalonner l'objet.

Réglage de l'image

Pour plus d'informations sur ce qui suit, consultez le Guide de l'utilisateur fourni avec le projecteur.

• Réglage de la mise au point
• Réglage de la distorsion

Lorsque you effectuez le réglage de la distorsion, la taille de l'écran change.

• Décalage d'objet
• Correction du trapèze

*Ce produit comprend un objectif à facale fixe. La fonction de zoom n'est pas prise en charge.

Le Guide de l'utilisateur est disponible sur le site Web suivant.
epson.sn

Il existe également des outils permettant d'effectuer des simulations détaillées de la projection. http://www.epson.com/

Retrait

!Mise en garde

• Si le décalage d'objectif a été effectué, replaces l'objet à sa position d'origine avant de remplacer l'unité d'objet.
• Éteignez le projecteur et patientez un peu (environ 30 minutes) avant desteroler l'unité d'objectif. Si vous touchez à l'unité d'objectif lors de la projection ou juste après avoir eteint le projecteur, vous risquez de vous brûler.

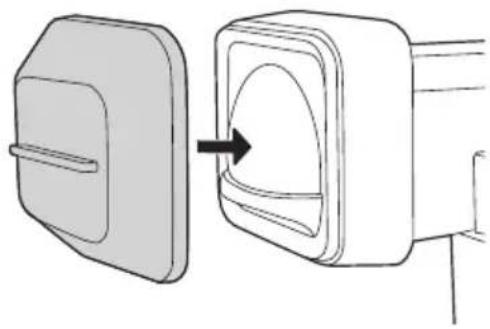

Fixez le couvercle d'objectif (grand).

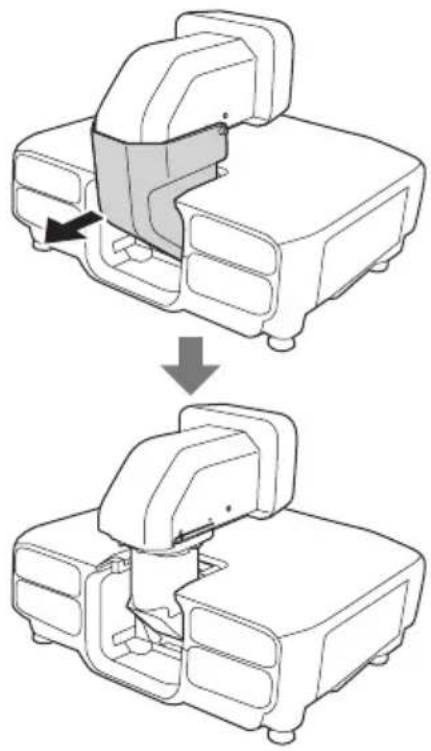

Retirez le couvercle decoratif et l'unité d'amortisseur (en fonction du modele que vous utilisez). Consultez "Fixation du couvercle" fourni.

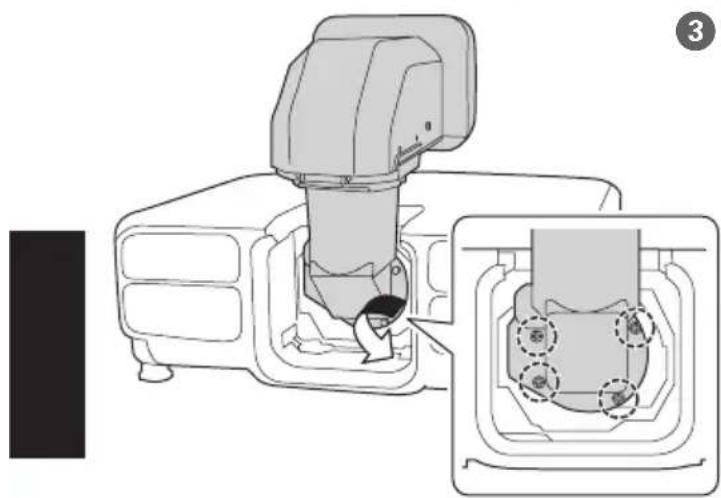

3 Desserrez les vis (4 points).

Tournez les vis à la main.

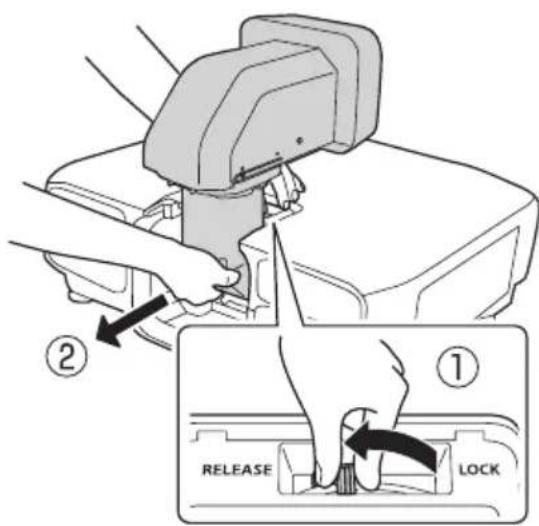

4 Tout en maintainant fermement l'unité d'objectif, tenez le levier de verrouillage et tournez-le dans le sens antihoraire pour déverrouiller l'unité d'objectif.

Une fois dégagé, retirez l'objet en le tirant vers vous.

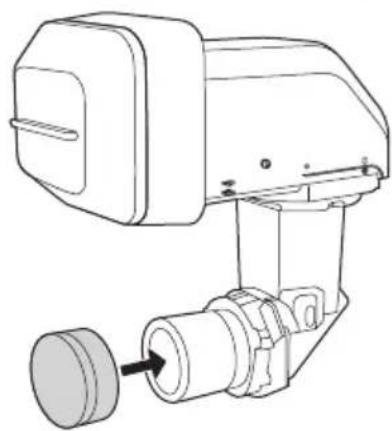

Fixez le couvercle d'objectif (petit).

Caracteristiques techniques

Nom du produit ELPLX02S/ELPLX02WS
Distance focale 8,0 mm
Valeur F 1,9
Température de fonctionnement 0 à +50°C (Sans condensation)
Température de stockage -10 à +60°C (Sans condensation)
Masse Environ 5000 g

Contactez votre revendeur local ou l'adresse la plus proche indiquée dans la documentation fournie avec le projecteur.

L'étiquette apposee sur ce produit et représentant une poubelle barree indique que le produit et les piles inclues ne peuvent etre mis au rebut avec les dechets domestiques normaux. Afin d'eviter d'eventuels dommages au niveau de l'environnement ou sur la sante, veuillez separer ce produit et ses piles des autres dechets de maniere a garantir qu'il soit recyclede maniere sure au niveau environnemental. Pour plus de details sur les sites de collecte existants, veuillez contacter I'administration locale ou le détaillant apres duquel vous avez achete ce produit. L'utilisation des symboles chimiques Pb, Cd ou Hg indique si ces metaux sont utilisés dans la pile.
