BEDIENUNGSANLEITUNG ELPLX02S EPSON

Bedienungsanleitung 23

ListemitgelieferTeile

Überprüfen Sie die folgende Beste, um sich zu vergewissem, dass alle Teile mitgeliefert wurden. Wenden Sie sichitte an ihren Handler, falls etwas fehlen oder beschädigt sein sollte.

Objektiv (mit Abdeckungen (groß und Klein))

Dekorative Abdeckung (die Form der anzubringenden Abdeckung hangt von dem Projektor ab, den Sie verwenden)

Abdeckung anbringen (separates Blatt) Bedienungsanleitung (diese
Anleitung)

Sicherheitsanweisungen

Lesen Sie diese Anleitung und die mit dem Projektor gelieferte Bedienungsanleitung sorgfältig, damit Sie das Gerät ordnungsgemäß handhaben und sicher verwenden. Bewahren Sie diese Informationen griffbereit auf, damit Sie bei Bedarf darauf auf zurückgreifen können.

Um eine sichere und ordnungsgemäß Verwendung these Products zu gewährleisten,findensich in dieser Anleitung und am Produkt Symbole, die auf mögliche Gefahren fur den Benutzer oder weitere Personen sowie auf das Risiko von Sachschaden hinweisen. Die Hinweise und ihre Bedeutung sind wie folgt. Stellen Sie safer, dass Sie diese genau verstanden haben, bevor Sie die Bedienungsanleitung lessen.

Warning	Dieses Symbol verweist auf Informationen, deren Nichtbeachtung zu (tödlichen) Verletzungen wegen unsachgemäßigen Gebrauchs führen kann.
Achtung	Dieses Symbol verweist auf Informationen, deren Nichtbeachtung zu Verletzungen von Personen oder Sachschäden wegen unsachgemäßigen Gebrauchs führen kann.

Warning

Ziehen Sie das Netzkabel des Projektors ab, bevor Sie diesen aufstellen oder von der Stelle bewegen.Wenn Sie den Projektor bei nicht unterbrochener Stromzufuhr aufstellen oder bewegen,kann dies einen elektrischen Schlag verursachen.Achten Sie beim Anbringen des Produktes am Projektor daraufuf, dass das Produkt richtig angebracht wird und fest sitszt. Falls das Produkt nicht richtig angebracht wird, kann es herunterfallen und dadurch Verletzungen und andere Zwischenfälle verursachen.Verwenden Sie beim Entfernen von Schmutz und Staub vom Produkt kein Spray, das entflambbare Gase enthalt. Die im Inneren erzeugte Hitze kann einen Brand verursachen.

Achtung

Entfernen Sie bei der Projektion die Objektivabdeckung von der Vorderseite des Objektivs. Prüfen Sie die Projektor-Modellnummer, bevor Sie das Objektiv einsetzen. Wenn das Objektiv in einen anderen als den angegebenen Projektor eingesetzt wird, konnen das Objektiv und/oder der Projektor beschädigt werden. Achten Sie daraufuf, sich nicht den Finger zu klemmen, wenn Sie diesen Produkt am Projektor anbringen. Sie konnten sich verletzen. Nicht zerlegen oder umbauen. Bewahren Sie den Projektor nicht an Orten auf, an denen er extrem hohen oder niedrigen Temperaturen ausgesetzt ist. Vermeiden Sie auch plötzliche Temperaturschwankungen.

• Der Projektorarf nicht an Orten, an denen Rauch von Ölfeuerungsanlagen oder Tabakrauch vorhanden ist, verwendet oder aufbewährt werden, da dieser die Bildqualität beeinträchtigen kann. • Nicht feucht werden setzen. • Nicht fallen halten oder Stößen aussetzen. Nur auf einer ebenen und stabilen Fläché abstellen. • Halten Sie den Projektor beim Transportieren nicht an Objektiv und Zierabdeckung. Sie konnten sich losehen und der Projektor könnte herunterfallen und Verletzungen verursachen. • Nehmen Sie zum Transport des Projektors das Objektiv hereaus. Wird der Projektor mit ein gesetztem Objektiv transportiert, konnen das Objektiv und/oder der Projektor beschädigt werden. • Der Projektor sollte beim Anbringen des Objektivs nicht so stehen, dass die Gehäuseöffnung nach oben gerichtet ist. Staub und Schmutz konnen in den Projektor gelangen. • Berühren Sie den Objektivabschnitt nicht mit ihrer Hand oder ihren Fingern. Wenn Fingerab-drücke oder Öl auf der Objektivoberfläche verbleiben, nimmt die Projektkonsätigkeit ab. • Berühren Sie weder Anschluss noch Kabel, ziehen Sie nicht am Kabel; andernfalls sind Feh-l-funktionen möglich. • Verzichten Sie beim Reinigen des Produktes auf nasse Tücher und Lösungsmittel wie Alko-hol, Benzin oder Verdünning – andernfalls kann es zu Stromschlägen und Fehlfunktionen kommt. • Bringen Sie die Abdeckung am Objektiv an und legen Sie es auf seine Seite auf einen stabilen Untergrund. Andernfalls konnte das Objektiv herunterfallen und so Fehlfunktionen aufweisen oder beschädigt werden.

Objektiv entfernen und anbringen

Je nach verwendetem Projektor konnen Schritte und Abbildungen von den Erläuterungen abweichen. Lesen Sie die mit dem Projektor gelieferte Bedienungsanleitung.

Anbringen

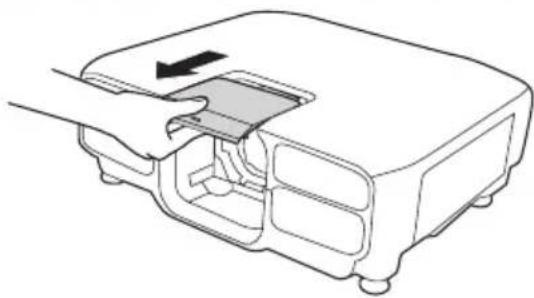

Entfernen Sie die Objektiversatzabdeckung.

Bewahren Sie die Objektiversatzabdeckung an einem sicheren Ort auf.

*Die Form der Objektiversatzabdeckung sowie die Methode zur Entfernung variieren je nachdem, welche Projektor Sie verwenden. Lesen Sie die mit dem Projektor gelieferte Bedienungsanleitung.

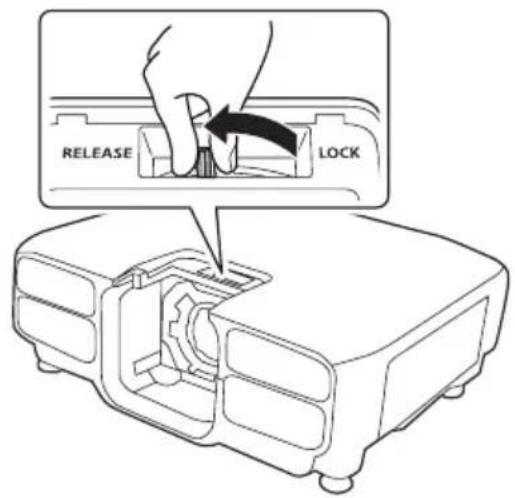

2 Halten Sie den Verriegelungshebel und drehen Sie ihn gegen den Uhrzeigersinn.

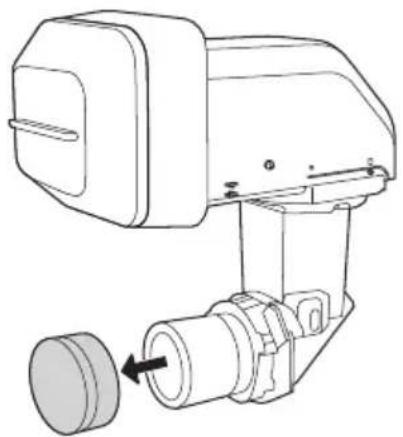

3 Nehmen Sie die Abdeckung (klein) vom Objektiv ab.

Verwenden Sie die Abdeckung, wenn Sie das Objektiv aufbewahren oder getrennt transportieren. Bewahren Sie die Abdeckung an einem sicheren Ort auf.

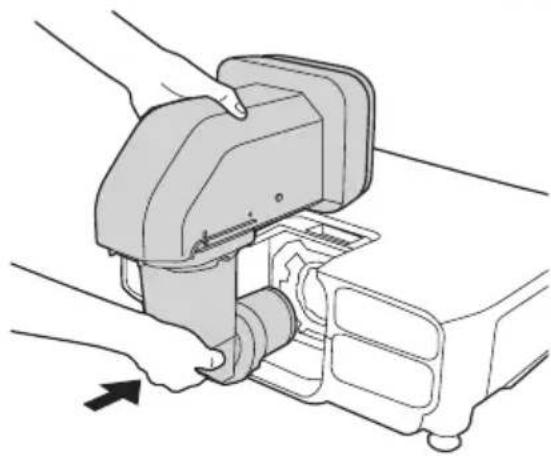

4 Stellen Sie sicher, dass das Objektiv nicht angewinkelt ist, und stecken Sie es gerade in den Objektivabschnitt.

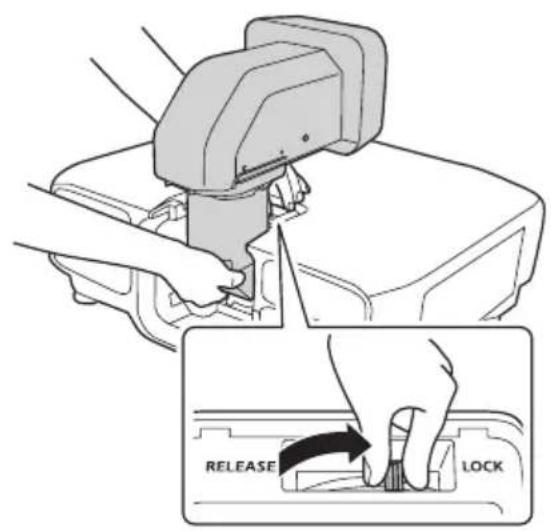

5 Während Sie das Objektiv festhalten, halten Sie den Verriegelungshebel und drehenihn im Uhrzeigersinn, bis das Objektiv verriegelt ist.

Stellen Sie sicher, dass sich das Objektiv nicht abnehmerlässt.

Falls es nicht verriegelt werden kann, ist es möglicherweise angewinkelt. In dieser Fall sollen den Sie das Objektiv entfernen und wieder einsetzen.

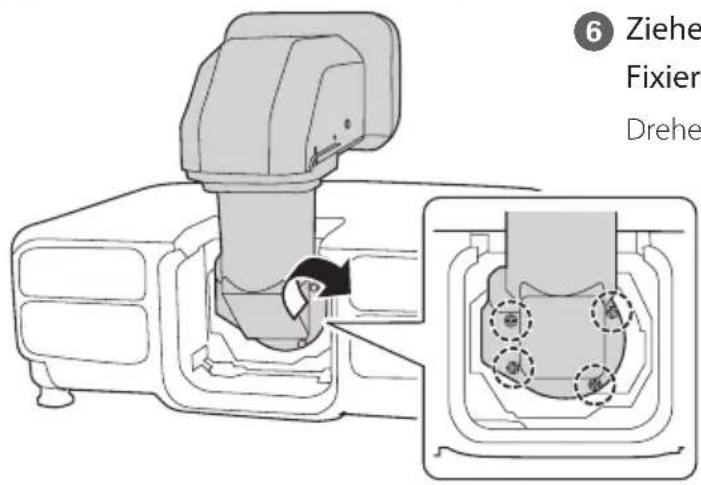

6 Ziehen Sie die Schrauben (4 Punkte) zur Fixierung des Objektivs fest.

Drehen Sie die Schrauben von Hand.

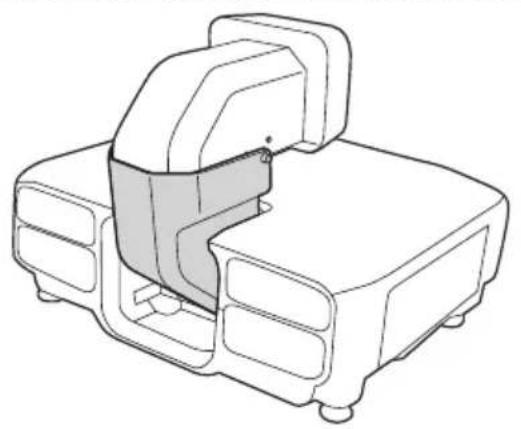

Bringen Sie Stoßdämpfer (je nach verwendetem Modell) und dekorative Abdeckung an.

Beachten Sie das mitgelieferte Dokument „Abdeckung anbringen".

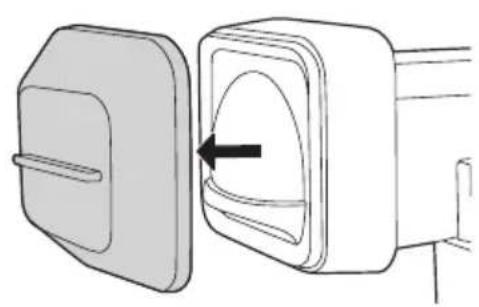

Entfernen Sie die Abdeckung (groß).

Bewahren Sie die Abdeckung an einem sicheren Ort auf.

Nach Auswechselung des Objektivs

Kalibrieren Sie das Objektiv nach der Auswechselung so, dass der Projektor die Objektivposition und den Einstellbereich richtig beziehen kann. Nach Anbringung eines Objektivs erscheidt bei Einschaltung eine Meldung. Wahlen Sie zur Kalibrierung des Objektivs [Ja].

Bild anpassen

Weitere Informationen zu Folgendem entnehmen Sieitte der mit dem Projektor gelieferten Bedienungsanleitung.

• Fokus einstellen
• Verzerrung einstellen

Wenn Sie die Verzerrungsanpassung durchfuhren, ändert sich die Grübe der Anzeige.

• Objektivversatz
• Trapezkorrektur

*Dieses Produkt ist ein Fixfokusobjektiv. Die Zoomfundtion wird nicht unterstützt.

Die Bedienungsanleitung ist auf der folgenden Website verfügbar. epson-sn

Es gibt auch Werkzeuge zur Durchführung detailierter Projektsimulationen. http://www.epson.com/

Entfernen

Achtung

• Wenn der Objektivversatz ausgeführrt wurde, schieren Sie das Objektiv vor dem Austauschen in die Ausgangsposition.
• Schalten Sie den Projektor aus und warten Sie eine Zeit lang (ca. 30 Minuten), bevor Sie das Objektiv Herausnahmen. Wenn Sie das Objektiv während der Projektion oder unmittelbar nach dem Ausschalten des Projektors berühren, können Verbrennungen die Folge sein.

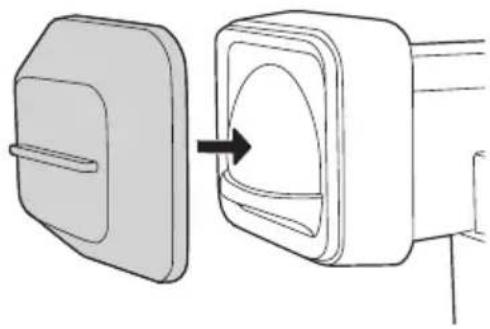

1 Bringen Sie die Abdeckung (groß) an.

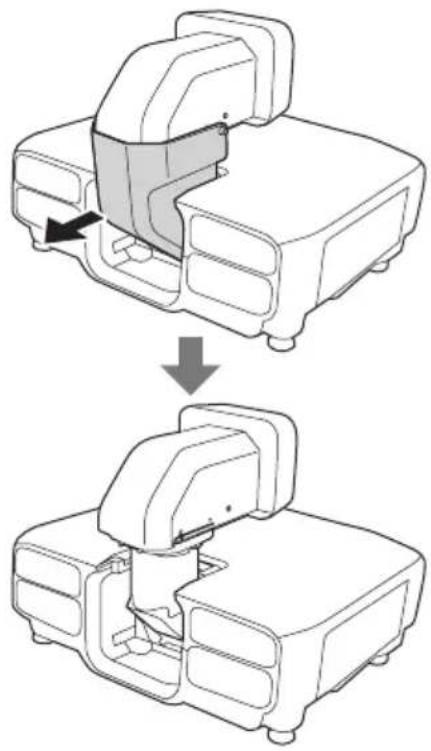

Entfernen Sie die dekorative Abdeckung und den Stoßdämpfer (je nach Modell, das Sie verwenden).

Beachten Sie das mitgelieferte Dokument „Abdeckung anbringen".

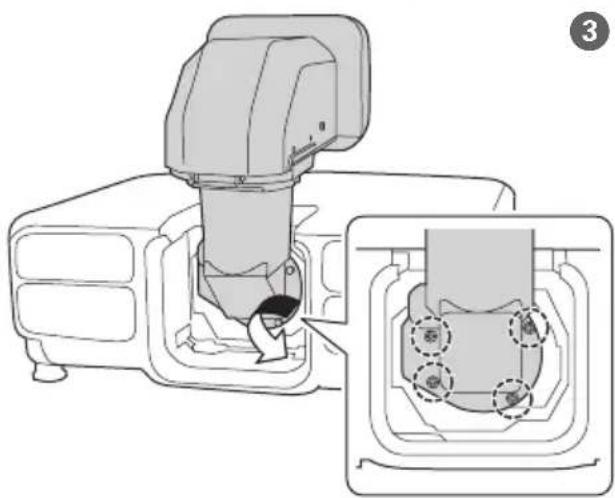

3 Losen Sie die Schrauben (4 Punkte). Drehen Sie die Schrauben von Hand.

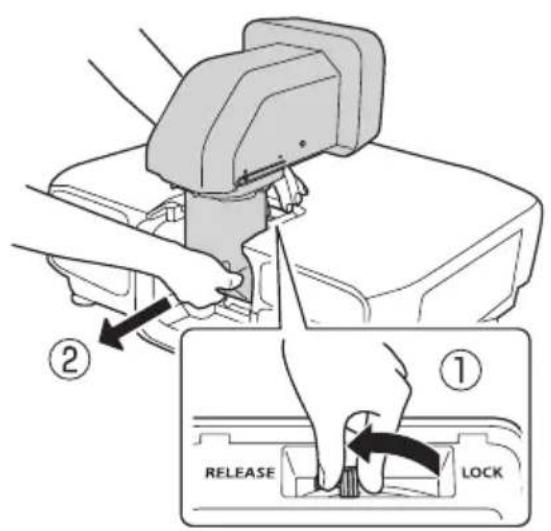

4 Während Sie das Objektiv halten, halten Sie den Verriegelungshebel und drehenihn gegen den Uhrzeigersinn, bis das Objektiv entriegelt ist.

Ziehen Sie das Objektiv in gerader Richtung ab, wenn es freigegeben ist.

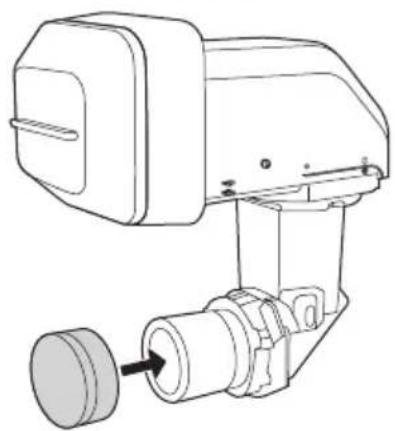

5 Bringen Sie die Abdeckung (klein) an.

Technische Daten

Produktname ELPLX02S/ELPLX02WS
Brennweite 8,0 mm
Blendenzahl 1,9
Betriebstemperatur 0 bis 50 °C (nicht kondensierend)
Aufbewährungstemperatur -10 bis 60 °C (nicht kondensierend)
Gewicht Ca. 5000 g

Wenden Sie sich an ihren Handler oder den nachstgelegenen Serviceanbieter, den Sie über die mit dem Projektor mitgelieferte Dokumentation ermitteltn konnen.

Der Aufkleber mit durchgekreuzter Mülltonne weist daraufhin, dass thesees Produkt und die eingesetzten Batterien nicht im normalen Hausmull entsorgt werden dürfen. Zur Vermeidung einer möglichen Beeinträchtigung der Umwelt oder der menschlichen Gesundheit und um zu gewährleisten, dass es in einer umweltverträglichen Weise recycliert wird, dürfen thesees Produkt und die zugehörigen Batterien nicht in den Hausmull gegeben werden. Weitere Informationen zu Entsorgungseinrichtungen erhalten Sie bei der zuständigen Behörde oder dem Geschäft, in dem Sie thesees Produkt erworben haben. Die Verwendung der chemischen Zeichen Pb (Blei), Cd (Kadmium) und Hg (Quecksilber) bedeutet, dass diese Metalle in der Batterie verwendet werden.
