用户手册 Smartfix Veho

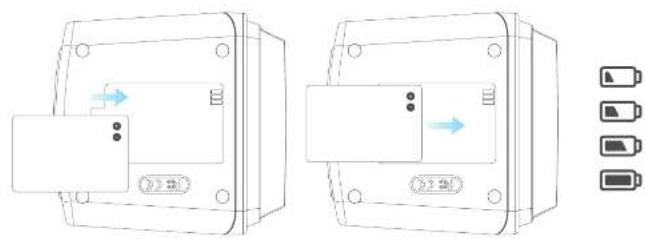

1）将电池插入扫描仪的底座。 2）将Mini-BUSB电缆连接到扫描仪背面，然后将USB电缆的另一端插入计算机的USB端口或 5V/1A电源适配器。 3）充电时，红色LED指示灯亮起。当电池充满电时，红色LED将熄灭。

红色 Veho扫描仪已关闭，电池正在充电。 紫色 Veho扫描仪已打开，电池正在充电。 蓝色 Veho扫描仪已打开。

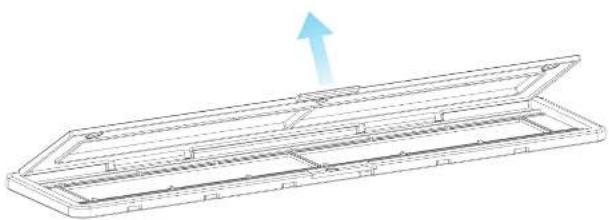

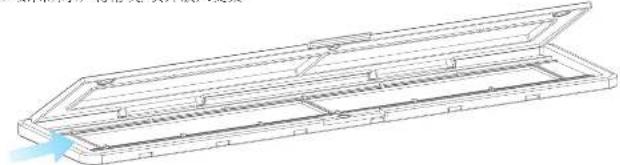

1）放置保持架，使光面朝上。 2）如图所示打开支架

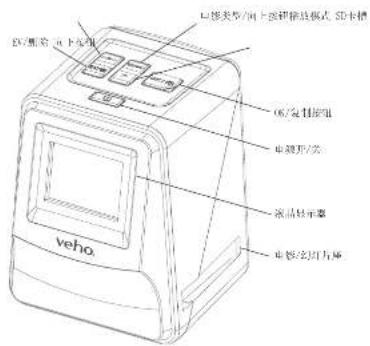

电影类型/向上按钮播放模式 SD卡槽 电视输出连接器 USB输出连接器

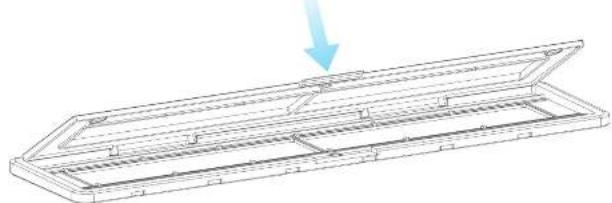

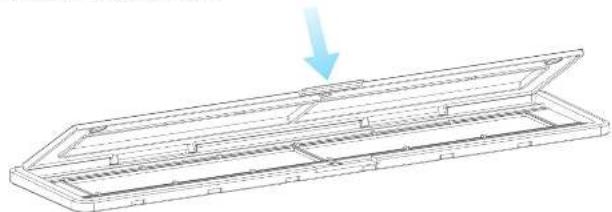

电影/幻灯片座86 87 3）如图所示，将滑块/负片放入支架 4）关闭支架，确保托盘正确关闭。

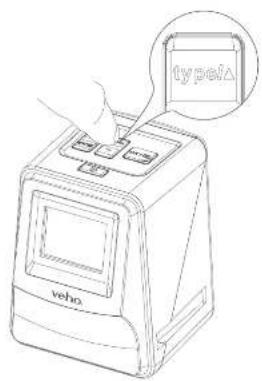

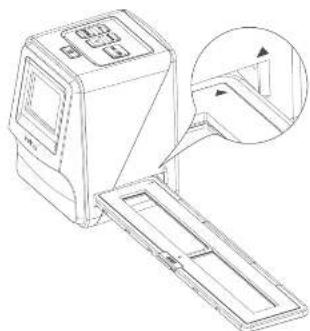

1）按照扫描仪背面的图示将SD卡插入扫描仪 2）按电源按钮打开电源。 3）按胶片类型按钮选择支架中滑块/底片的正确模式。 4）将扫描仪的右侧插入幻灯片/底座，如扫描仪上的▲符号和滑块/底座所示。

x588 89 5）使用前面的液晶显示屏将扫描仪上的滑块/底座对齐。 6）按复印按钮将幻灯片/底片扫描成数字图像。要获得最佳效果，请等待3-4秒钟扫描仪调 整每个幻灯片/负片的亮度，然后再按复印按钮。 7）自动设置亮度后，可以在扫描前手动调整图像的曝光。按EV/Delete按钮调整曝光值 （EV），然后使用UptoDown按钮从+2EV调整为-2EV，增量为0.5。电动调整的值显示在

8）一旦您扫描了持有者中的第一张图像，将持有者移动到下一个位置并重复，直到需要将 新的幻灯片/底片放入支架。

为了节省电力，VehoScanner将在3分钟无效后进入睡眠模式。您可以按扫描仪上的任何按

如果Veho扫描仪不活动6分钟，它将自动关闭。

1）您可以使用播放模式查看已扫描到SD卡上的图像。 2）按播放按钮进入播放模式： 3）按向上或向下按钮更改所选图像 4）再次按播放按钮进入幻灯片模式 5）再次按播放按钮返回扫描模式。 中文中文90 91 8.删除图像 1）进入播放模式，然后选择要删除的图像。 2）按Delete按钮一次，然后选择删除所选图像 3）按Delete按钮两次，然后选择删除所有图像 4）按删除按钮三次，然后按OK按钮格式化SD卡。 请注意：格式化SD卡将从SD卡中删除所有文件，而不仅仅是扫描仪保存的图像。

扫描仪与Mac和Windows操作系统兼容，允许您直接从扫描仪中的SD卡复制文件，而无需使用 USB读卡器。在任一操作系统上都没有包含或需要使用扫描仪的软件。 1）将USB电缆插入扫描仪背面和计算机上的USB端口。 2）按电源按钮打开扫描仪 3）使用向上或向下按钮选择是或否，然后按确定。 4）选择是以查看计算机上的文件，SD卡将在Windows用户的“我的电脑”或“本PC”中显示 为Macintosh用户的桌面上的可移动光盘。 5）从USB端口充电时，选择否使用扫描仪扫描幻灯片/底片。 10.在电视机上查看图像 1）将电视机设置为正确的输入，然后使用3.5mm插孔将扫描仪连接到电视机以使RCA电缆变黄。 2）打开扫描仪。 3）按播放按钮。

4）使用向上或向下按钮，然后按OK按钮选择PAL或NTSC以匹配您的区域。

5）按向上或向下按钮更改所选图像 6）再次按播放按钮开始幻灯片放映。您可以使用向上或向下按钮暂停幻灯片放映，然后按 播放按钮恢复幻灯片放映。 11.安全信息和规格

图像传感器 1/2.33"14兆CMOS传感器 预览和审查 2.4"彩色液晶显示器 镜头规格 F=4.8，f=12.95mm

曝光控制 自动和手动调整 支持胶片尺寸 自动裁剪135负片和幻灯片（3：2） 110负（4：3） 126负（1：1） 支持胶片类型自动转换 135幻灯片 彩色底片（135,110＆126）

EV调整 +-2.0EV PC接口 USB2.0 图像格式 135负3：2比例 110负4：3比例 126负1：1比例 光源 3白色LED 功率 从USB端口，锂离子3.7V/1050mAh电池， 电视系统 NTSC和PAL 尺寸 14.4（H）x11.6（W）x11.9（L）cm

电池2/3 删除所有 电池1/3 格式化SD卡

135幻灯片 没有 135负片卡 错误 B/W135负片 卡完整 110负片 卡锁 126负片 播放模式 PC-SD卡选择 幻灯片放映 PC-SD卡链接连接 等待

EV补偿指标 EV补偿 可用数量需要SD卡92 93

PC系统要求 ¢ Pentium®P41.6GHz或等效的AMDAthlon ¢ 免费USB2.0端口 ¢ 512MBRAM ¢ 500MB可用硬盘空间 ¢ 1024x768像素彩色显示器 ¢ CD-ROM驱动器 ¢ Windows®XPServicePackII/Vista™，32/64位 Windows7/Windows8/Windows10 Mac系统要求 ¢ 推荐使用PowerPCG5或IntelCoreDuo处理器 ¢ 免费USB2.0端口 ¢ 768MBRAM ¢ 500MB可用硬盘空间 ¢ 1024x768彩色显示器 ¢ CD-ROM驱动器 ¢ Mac10.5〜Up 产品上或说明书中的此符号意味着您的电气和电子设备应与生活垃圾分开处理。在欧盟有独立的回收系统。有关更多信息，请联系您购买产品的地方当局或您的零售商。在使用VFS-014-SF（Veho扫描仪）之前，请确保阅读并理解下述安全注意事项。务必确保VFS-014-SF的运行正常。不得在飞机内部使用VFS-014-SF或其他任何其他操作此类设备的场合。不当使用会造成严重事故的风险。不要尝试打开VFS-014-SF的情况，或尝试以任何方式修改VFS-014-SF。高压内部元件暴露时会造成触电危险。维护和维修只能由授权的服务提供商进行。使VFS-014-SF远离水和其他液体。请勿用湿手使用VFS-014-SF。在雨或雪中切勿使用VFS-014-SF。潮湿会造成火灾和电击的危 将VFS-014-SF及其附件放在儿童和动物触手可及的地方，以防止VFS-014-SF发生事故或损坏。在使用过程中，VFS-014-SF可能变得温和。这是正常的，不表示故障。如果VFS-014-SF的外部需要清洁，请用柔软的干布擦拭。如果您发现VFS-014-SF产生的烟雾或异味，请立即关闭电源。将VFS-014-SF带到最近的授权服务中心进行维修。不要自己修理VFS-014-SF。只能使用推荐的电源附件。使用未明确推荐用于VFS-014-SF的电源可能导致过热，设备变形，火灾，触电或其他危险。FCC通知该设备已经过测试，符合FCC规则第15部分对B类数字化设备的限制。这些限制旨在提供合理的保护，防止住宅安装中的有害干扰。该设备产生，使用并可以辐射射频能量。如果没有按照说明进行安装和使用，可能会对无线电通信造成有害干扰。但是，不能保证特定安装中不会发生干扰。如果本设备确实对无线电或电视接收造成有害干扰，可以通过将设备关闭来确定，建议用户尝试通过以下一个或多个建议来纠正干扰。• 重新调整或摆放接收天线。• 增加设备与接收器之间的距离。• 将设备连接到不同于接收机连接的电源插座。• 咨询有经验的电视或无线电技术人员寻求帮助。 为符合B类数字化设备的限制，根据FCC规则第15部分，本设备只能安装在经认证符合B类限制的计算机设备上。本机可能包含用于信号处理和控制功能的微型计算机。在非常罕见的情况下，严重的干扰，外部来源的噪音或静电可能会导致锁定。在不太可能发生这种情况的情况下，请关闭本机，等待至少五秒钟，然后重新打开。 其他Veho产品
