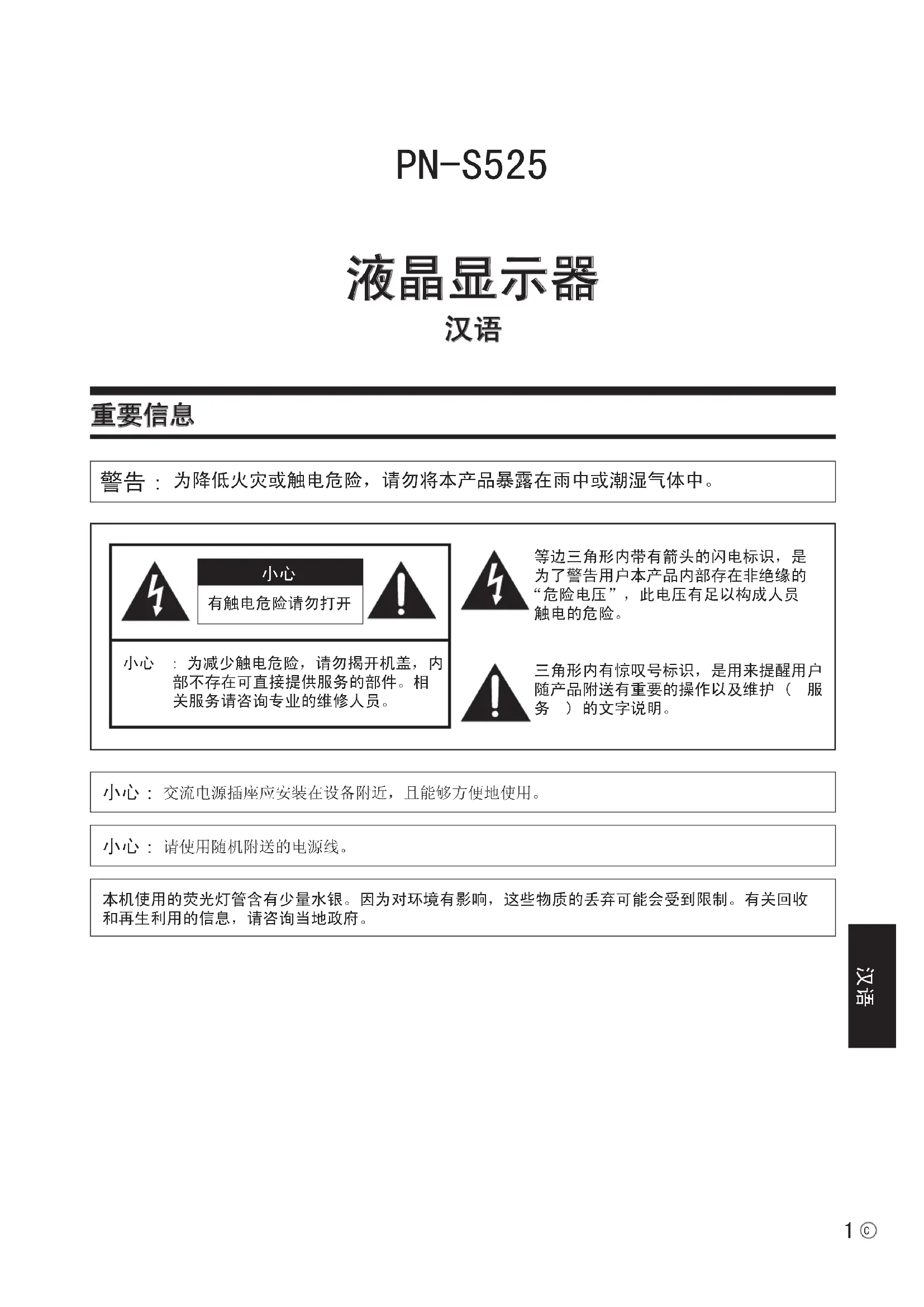

用户手册 PNS525 SHARP

警告：为降低火灾或触电危险，请勿将本产品暴露在雨中或潮湿气体中。

小心

有触电危险请勿打开

小心：为减少触电危险，请勿揭开机盖，内部不存在可直接提供服务的部件。相关服务请咨询专业的维修人员。

等边三角形内带有箭头的闪电标识，是为了警告用户本产品内部存在非绝缘的“危险电压”，此电压有足以构成人员触电的危险。

三角形内有惊叹号标识，是用来提醒用户随产品附送有重要的操作以及维护（服务）的文字说明。

小心：交流电源插座应安装在设备附近，且能够方便地使用。

小心：请使用随机附送的电源线。

本机使用的荧光灯管含有少量水银。因为对环境有影响，这些物质的丢弃可能会受到限制。有关回收和再生利用的信息，请咨询当地政府。

产品中有毒有害物质或元素的名称及含量

○:表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

×:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。

本标志中的年数，是根据 2006 年 2 月 28 日公布的「电子信息产品污染控制管理办法」和 SJ/T 11364-2006 「电子信息产品污染控制标识要求」，适用于在中华人民共和国（除台湾、香港和澳门外）生产或进口的电子信息产品的「环保使用期限」。

在遵守使用说明书中记载的有关本产品安全和使用上的注意事项、且没有其他法律、规定的免责事由的情况下，在从生产日开始的上述年限内，产品中的有毒、有害物质或元素不会发生外泄或突变，使用该产品不会对环境造成严重污染或对使用者人身、财产造成严重损害。

「环保使用期限」不是安全使用期限。尤其不同于基于电气性能安全、电磁安全等因素而被限定的使用期限。

产品在适当地使用后予以废弃时，希望依照有关电子信息产品的回收·再利用的法律·规定进行处理。

注）：该年限为「环保使用期限」，不是产品的质量保证期限。

电球、电池、墨粉盒等附属品和产品一同包装的，产品和附属品的环保使用期限可能不同。

感谢您购买夏普液晶显示器产品。为确保产品能长期安全无障碍地运行，请在使用本产品前仔细阅读安全须知。

安全须知

电有很多用途，但如果处理不当，也会导致人身伤害和财产损失。本产品是按最高安全标准设计制造的。然而，不正确地使用也会导致触电或 / 和火灾。为防止潜在危险，请在安装、使用和清洁本产品时仔细阅读下列说明。为确保您的安全并延长液晶显示器产品的使用寿命，请在使用产品前仔细阅读下列须知。

1. 阅读说明——必须在产品使用前阅读并理解所有的使用说明。
2. 将手册放在安全的位置——安全使用说明书必须妥善保存，以备日后参考使用。
3. 阅读警告——必须仔细阅读产品和说明书上的所有警告。
4. 遵守说明——必须遵守所有的使用说明。
5. 清洁——在使用干布清洁产品前，请务必把电源线从交流电源插座中拔出，决不可使用液体清洁剂或者喷雾清洁剂。

6. 配件——不要使用非制造商推荐的配件。使用不合适的配件会引发事故。

7. 水和潮湿——不要在水附近使用本产品。不要将本产品安装在可能被水溅湿的地方。请注意诸如空调一类会排水的设备。

8. 通风——通风口以及机箱内其它开口是设计用来通风的。请勿在通风口和开口处覆盖物品或加以阻塞，因为不通畅的通风会导致机体过热与 / 或缩短产品的寿命。请勿将产品放在沙发上、地毯上或其它类似物体表面，因为它们会阻塞散热孔。请勿将产品放在密闭空间如书柜或行李架内，除非提供了适当的通风或遵照制造商的指示。

9. 电源线保护——请正确铺设电源线，以防人员踩踏或者在上面放置物品。

10. 本品使用的液晶显示屏是玻璃制造的，因此产品跌落或者受到撞击时会破裂。如果液晶显示屏破裂请注意不要被碎玻璃片扎伤。

11. 超负荷——不要使用超负荷交流电源插座或者增添延长的电源线。超负荷会引起火灾或者触电。

12. 物体或液体进入——绝对不能从产品通风口或开口插入物体。产品内存在高电压电流，如果这样插入物体，会导致触电或 / 与造成内部零件短路。同理，不要在本产品上洒水或者其它液体。

13. 维护——不要试图自己对产品进行维护，打开机盖会使您接近高压电和其它危险。必须请专业的服务人员进行维护。

14. 维修——如果发生下列任意一种情况，从交流电源插座中拔掉电源线，并邀请维修人员进行维修：

a. 当电源线或插头损坏时。
b. 当液体溅入产品或有物体坠落进产品中时。
c. 当产品暴露在雨中或水中时。
d. 当产品没有按操作手册正确操作时。请勿触摸操作手册允许范围外的控制部件。不恰当地调节操作手册中没有描述的控制部件会导致损坏，一旦损坏将会给技术人员带来大量的调整工作。
e. 当产品跌落或损坏时。
f. 当产品运行不正常时，产品显示的任何可察觉的异常都意味着产品需要进行维修。

1. 可更换部件——在产品需要更换部件时，必须确保维修人员使用由制造商指定的配件或与原配件性能相同的配件。使用非授权的部件会导致火灾、触电与 / 或其它损坏。

2. 安全性检查——在完成服务或维修工作后，需要维修技术人员执行安全性检查，以确保产品能够平稳运行。

3. 在墙面或天花板上的安装——当在墙面或天花板上安装产品时，须确保按制造商推荐的方法进行安装

4. 热源——必须确保产品远离热源，例如散热器、加热器、火炉和其它发热产品（包括扩音器）。

5. 电池——电池使用不当可能导致爆炸或燃烧。漏液电池可能腐蚀设备、弄脏双手或脏污衣物。为避免这些问题，请务必遵守以下注意事项：

6. 仅使用指定的电池。

7. 按照机盒上的指示，注意按照正确的正（+）负（-）极安装电池。
8. 请勿混用新旧电池。
9. 请勿混用不同类型的电池。形状相同的电池可能会有不同的电压规格。
10. 及早使用新电池更换无电电池。
11. 如果您长期不使用遥控器，请卸掉电池。

- 如果电池漏液粘到皮肤或衣物上，请立即彻底冲洗。如果不慎进入眼睛，请不要用手揉眼，马上用清水冲洗，并立刻寻求医治。进入眼睛或粘到衣物上的电池漏液可能会损伤眼睛或刺激皮肤。

1. 不得将本产品用于具有直接导致死亡、受伤及严重人身伤害等致命危险性的诸如核设施的核反应控制、生命维持系统及武器系统的导弹发射控制。

警告：

本产品为 A 类产品。在室内环境下有可能会产生无线电干扰，为此，使用者可能需要采取适当的措施。

- 本显示器所使用的 TFT 彩色液晶显示屏是用高精度技术制造的。但是，在屏幕上可能会有微小的斑点。在这些斑点之处，像素或者从来不亮，或者总是点亮。另外，如果从一个倾斜的锐角来观看屏幕，可能会看到彩色或亮度并不均匀。请注意，这并不是故障，而是液晶显示屏的共同现象。这不会影响显示器的性能。

- 请不要让屏幕长期显示静止不变的画面，否则会在屏幕上留下“残留影像”。

- 决不能用坚硬物件刮擦或敲打液晶显示器。

- 请注意，除了由法律规定的赔偿之外，日本夏普株式会社对于客户或第三方在使用本机时所产生的错误不承担责任，对于在使用本机时所产生的任何其他有关本机的故障或损坏也不负责任。

- 本显示器及其附件若有升级，恕不提前通知。

- 切勿在有大量灰尘，高湿度，或可能接触油或水蒸汽的环境中使用本显示器，否则可能会引起火灾。

- 绝不可使显示器接触到水或其他液体，也不可让像曲别针或大头针那样的物件落到显示器中，否则有可能引起火灾或电击。

- 请不要将显示器放置于不稳定物体上或不安全处。不要让显示器遭受强烈冲击或振动。如果显示器跌落或跌倒，可能会使其损坏。

- 请不要在靠近取暖设施或任何可能有高温的地方使用本显示器，否则可能导致机器过热，并引起火灾。

- 本显示器上的图像无法旋转 当在垂直方向上使用时，需要准备方向预先经过适当调整的内容。

电源线

• 请不要使电源线受损，也不要在电源线上放置重物、拉伸电源线、或使电源线过度弯曲。另外，请不要增添延长电源线。如果电源线损坏，则可能引起火灾或电击。
• 只能使用随同显示器附送的电源线。
• 请把电源插头直接插入到交流电源插座中。如果另外增添延长的电源线，那么就可能会由于过热而导致火灾。
• 请勿用潮湿的手拨下或插上电源插头。否则会引起触电。
• 如果长期不使用，请拨出电源线。
• 如果电源线破裂或出现故障，不要试图进行维修。请维修代理处负责维修。

初始化

- 本显示器可以记住电子邮件地址与其它数据。在移动或处理本显示器之前，请执行 ALL RESET 1（全部重置 1）以初始化所有设置（见“使用指南”）。执行 ALL RESET 2（全部重置 2）将不会重置电子邮件地址及类似的数据。

本说明书所涉及的范围

• Microsoft(微软)、Windows(视窗)及Internet Explorer(IE 浏览器)是 Microsoft Corporation(微软公司)的注册商标。
• HDMI、HDMI 标识和高清晰度多媒体接口是 HDMI Licensing LLC 的商标或注册商标。
• Adobe、Acrobat 及 Reader 是 Adobe Systems Incorporated 公司在美国与 / 或其他国家或地区的注册商标或商标。
• 本产品使用 RICOH COMPANY, LTD 制作并销售的 RICOH 点阵字体。
• 所有其它的商标及产品名称均为其所有权人的商标或注册商标。
• 本手册所采用的 OSD（屏幕显示）菜单语言为英语，见例子。
• 在本手册中所出现的画面不一定能精确地与实际产品或显示一致。
• 木说明书中除特别指出外均为横向使用。

荧光灯管

● 本显示器的荧光灯管是有一定时间寿命的。

* 如果屏幕变暗，闪烁，或没有打开，用新的专用灯管更换荧光灯管。
* 需要更多信息请联系您的产品经销商。

● 在使用的最初阶段，由于荧光灯管的特性，画面可能会有颤动(这不是故障)。如果发生这种现象，请先关闭显示器的电源，然后至少等待5秒钟再打开电源试一试。

目录

重要信息 …… 1

亲爱的夏普用户 3

安全须知 3

技巧提示和安全注意事项 5

随机附件 7

部件名称 7

显示器的安装方法 9

安装注意事项 9

连接外围设备 10

连接 PC 10

连接 AV 设备 ..... 10

其它端子 11

连接外部扬声器 11

连接多台显示器 11

连接电源线 12

安装临时支架 12

捆绑线 13

遥控器准备工作 13

安装电池 13

遥控的有效操作范围 13

打开 / 关闭电源 14

打开主电源 14

打开/关闭电源 14

禁用电源打开/关闭操作 14

故障解决 15

规格 16

本说明书包含同连接和安装相关的操作说明。

如需有关操作的说明、设置及其详细信息，请参阅光盘上“manual”文件夹中的“使用指南”(PNS525_guide_Chincsc.pdf)。

需要使用 Adobe Reader 才能查看 “使用指南”。

随机附件

如果缺少任何附件，请与您的代理商接洽。

□ 液晶显示器：1

□ 电源线：1
□ 五号电池：2
☐ 光盘（基于Windows下的工具软盘）：1
□ 使用说明书：1
□ 空白贴纸：1

在夏普商标上贴上空白贴纸覆盖商标。

□遥控器：1

* 夏普株式会社拥有工具软盘中软件的版权。未经许可不得复制。

部件名称

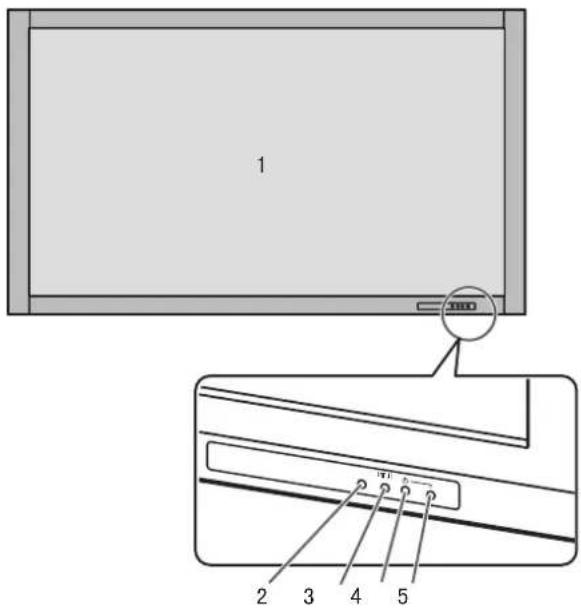

■ 前视图

1 2 3 4 5

1. 液晶显示屏
2. 遥控感应器 （见第 13 页）
3. 输入开关 （见“使用指南”）
4. 电源开关 （见第 14 页）
5. 电源发光二极管 （见第 14 页）

提示

- 使用铅笔头等尖状物按下显示器前面的开关。

部件名称

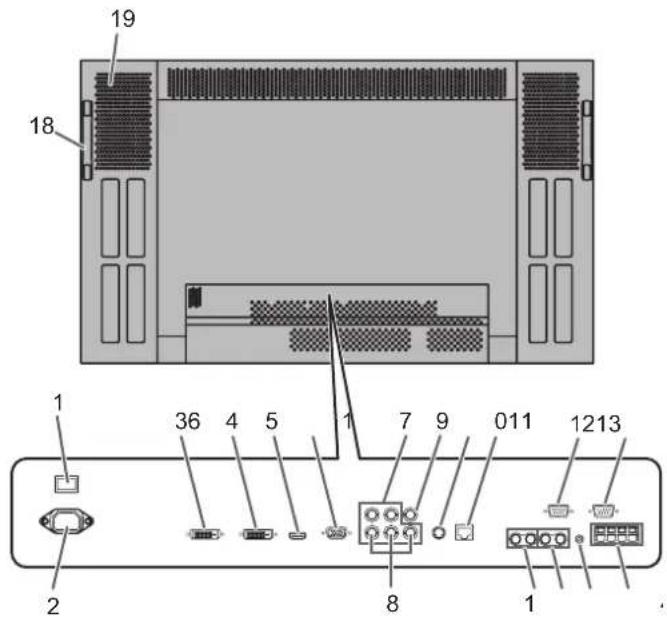

■ 后视图

19 18 1 36 4 5 1 7 9 011 1213 2 8 1

1. 主电源开关 （ 见第 14 页 ）

2. 交流电输入端子 （ 见第 12 页 ）

3. PC/AV 输出端子 (DVI-D)(见第 11 页)

4. PC1 输入端子 (DVI-D) (见第 10 页)

AV1 输入端子 (DVI-D) (见第 10 页)

1. PC2 输入端子 (HDMI)(见第 10 页)

1. PC3 输入端子 （小型 D-sub 15 芯）（见第

2. PC4 输入端子 (BNC) (见第 10 页)

3. AV3 输入端子 (BNC)(见第 10 页)

4. AV5 输入端子 (BNC) (见第 10 页)

5. AV4 输入端子 (S) (见第 10 页)

6. LAN 端子 （ 见第 11 页 ）

7. RS-232C 输出端子 (D-sub 9 芯) (见第 11)
8. RS-232C 输入端子 (D-sub 9 芯) (见第 11 页)
9. PC/AV 音频输出端子 （ 见第 11 页 ）
10. AV 音频输入端子 （ 见第 10 页 ）
11. PC 音频输入端子 （ 见第 10 页 ）
12. 外部扬声器端子 （ 见第 11 页 ）
13. 抓柄
14. 通风口

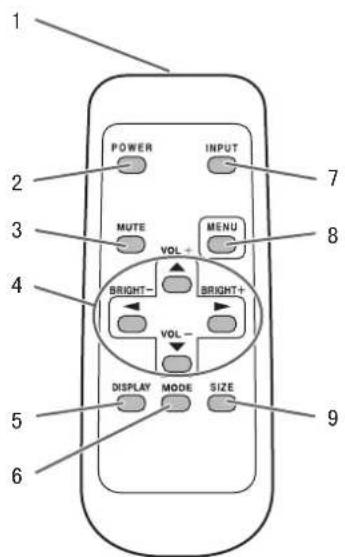

■ 遥控器

1 2 3 4 5 6 POWER INPUT MUTE VOL+ MENU BRIGHT- BRIGHT+ VOL- DISPLAY MODE SIZE 7 8 9

1. 信号传送器
2. POWER(电源) 按钮 (见第 14 页)
3. MUTE(静音) 按钮 (见“使用指南”)
4. VOL + / - ( 音量 + / - ) ( 音量调节 ) ( 见 “使用指南” )

BRIGHT + / - (明亮 + / - ) (明亮度调=按钮（见“使用指南”）

光标控制 ▲/▼/◄/►) 按钮

1. DISPLAY（显示）按钮（见“使用指南”）
2. MODE （ 模式 ） 按钮 （ 见 “使用指南” ）
3. INPUT ( 输入 ) 按钮 ( 见 “使用指南” )
4. MENU（菜单）按钮（见“使用指南”）
5. SIZE（尺寸）按钮（见“使用指南”）

显示器的安装方法

安装注意事项

• 由于显示器较为沉重，在安装、拆卸或移动显示器之前，请咨询您的代理商。
• 必须由至少 2 个人安装、拆卸或移动显示器。
• 需要一个符合 VESA 规格的支架和安装架。切勿用 VESA 孔以外的螺丝钉孔进行安装。
• 在移动显示器时，务必抓紧位于后部和底部的抓柄。请勿握住液晶显示屏，否则可能会导致产品破损、故障或人身伤害。
• 将显示器表面与水平面呈直角并进行安装。如有必要，显示器可以倾斜达 20^ 。
• 将显示器安装在墙上需要专门的技术，因此必须由夏普授权代理商来进行该工作。您不应尝试自己执行本项工作。我们公司对由不恰当操作或处理不善带来的任何事故或人身伤害恕不负责。
• 木显示器应在 0^ C 至 40^ C 的室温下使用。请在显示器周围留有足够的空间，以便内部散热。

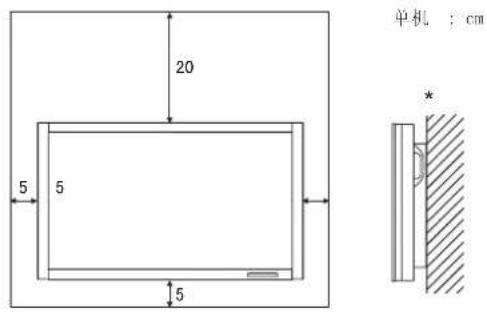

用于横向的显示器

20 5 5 5 单机 : cm *

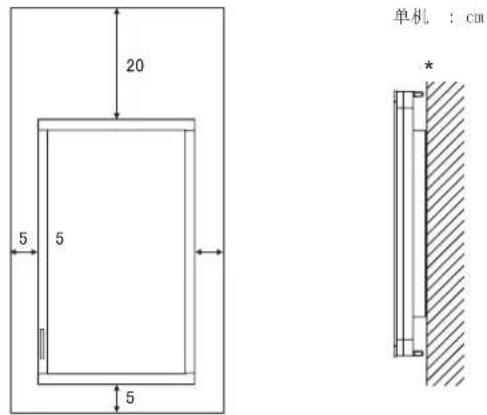

用于纵向的显示器

20 5 5 5 单机 : cm *

* 显示器可以安装在接近墙等物体的位置。但是显示器在运行中会产生热量。注意从显示器发出的热量可能会使墙体变色或改变墙体性质。

• 如果因为任何原因（如显示器安装在机架内）而很难留出较多空间，或者如果室温超出 0^ C 到 40^ C 的范围，则可以在机架内安装风扇或采用其它措施，以便将室温保持在要求的范围之内。
• 纵向安装显示器时请遵守以下内容。不遵守以下内容可能会引起产品故障。

- 安装显示器时电源发光二极管要位于下方。

- 把 SETUP（放置）菜单上的 MONITOR（显示器）设置为 PORTRAIT（纵向）（见“使用指南”）。

• 请勿阻塞散热孔。如果显示器内部的温度升高，会导致故障。
• 在安装后，建议采取措施防止显示器摔落。
• 切勿将显示器置于发热的设备上。

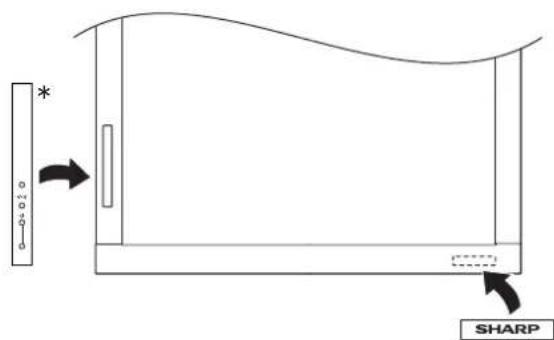

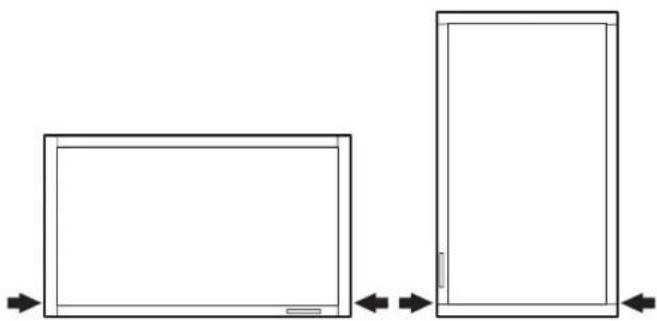

• 当您纵向安装显示器时请使用提供的竖向贴纸。

0 2 3 4 5 6 * SHARP

* 切勿去除工厂粘贴的贴纸，把商标贴纸覆盖在其上即可。注意不要覆盖住遥控传感器或按钮。
- 请确保使用专为安装本显示器而设计或指定的支架或挂壁式 / 吸顶式支架。
- 根据设计，本显示器须安装在水泥墙 / 天花板或柱子上。对于塑料、塑料薄板及木头等材料，在安装前必须先进行加固工作。本显示器及支架必须安装在至少可承受 4 倍或 4 倍以上显示器重量的墙上。应针对材料及结构采用最合适的方法进行安装。

连接外围设备

!小心

• 在连接或断开电线时请务必关闭主电源开关拔下插头。此外，请仔细阅读要连接设备的操作手册。
• 连接线时，请注意不要搞错输入端子和输出端子。搞错输入端子和输出端子可能会引起故障和其它问题。

连接 PC

视频输入	PC1 输入端子 PC2 输入端子
	PC3 输入端子 PC4 输入端子
音频输入	◎PC 音频输入端子

• 在 PC1 输入端子上使用市售的信号线（DVI-D 24 芯）。使用 PC1 输入端子时把 OPTION（选项）菜单上 INPUT SELECT（输入选择）项的 DVI SELECT(DVI 选择）设置为 PC1 DVI-D（见“使用指南”）。
• 在 PC2 输入端子上使用市售的 HDMI 线（符合 HDMI 标准）。使用 PC2 输入端子时把 OPTION（选项）菜单上 INPUT SELECT（输入选择）项的 HDMI SELECT(HDMI 选择）设置为 PC2 HDMI。此外，在 OPTION（选项）菜单上 INPUT SELECT（输入选择）项的 HDMI AUDIO SELECT(HDMI 音频选择）中选择要使用的音频输入端子（见“使用指南”）。选择 DIGITAL（数字式）时，不需要连接到 PC 音频输入端子。
• 在 PC3 输入端子上使用市售的信号线（小型 D-sub 15 芯）。
• 在 PC4 输入端子上使用市售的信号线（BNC）。使用 PC4 输入端子时把 OPTION（选项）菜单上 INPUT SELECT（输入选择）项的 BNC SELECT（BNC 选择）设置为 PC4 RGB（见“使用指南”）。
• 在 PC 音频输入端子上使用市售的音频线（小型立体声插头）。请使用无电阻音频线。

提示

• 根据所连 PC（显卡）的不同，图象可能无法正常显示。
• PC4 上可能无法正确显示分辨率为 1920 x 1080 的画面。在这种情况下，检查您 PC（显卡）的设定，验证输入信号是否符合本显示器的规格（见第 17 页）。
• 如果显示控制面板中有用来禁用 EDID 的确认对话框，在使用 PC4 时请进行确认。

- 当使用 PC3 或 PC4 并且 PC 画面首次出现时，或当 PC 设置被更改时，使用画面自动调节功能（见“使用指南”）。

当 OPTION（选项）菜单中的 SELF ADJUST（自我调节）被设置为 ON（开）时画面会自动调节（见“使用指南”）。

连接 AV 设备

• 在 AV1 输入端子上使用市售的信号线（DVI-D 24 芯）。使用 AV1 输入端子时把 OPTION（选项）菜单上 INPUT SELECT（输入选择）项的 DVI SELECT(DVI 选择）设置为 AV1 DVI-D（见“使用指南”）。
• 在 AV2 输入端子上使用市售的 HDMI 线（符合 HDMI 标准）。使用 AV2 输入端子时把 OPTION（选项）菜单上 INPUT SELECT（输入选择）项的 HDMI SELECT(HDMI 选择）设置为 AV2 HDMI。此外，在 OPTION（选项）菜单上 INPUT SELECT（输入选择）项的 HDMI AUDIO SELECT(HDMI 音频选择）中选择要使用的音频输入端子（见“使用指南”）。选择 DIGITAL（数字式）时，不需要连接到 AV 音频输入端子。
• 在 AV3 输入端子上使用市售的部件线（BNC）。使用 AV3 输入端子时把 OPTION（选项）菜单上 INPUT SELECT（输入选择）项的 BNC SELECT（BNC 选择）设置为 AV3 COMPONENT（AV3 分量）（见“使用指南”）。
• 在 AV4 输入端子上使用市售的 S- 视频线。
• 在 AV5 输入端子上使用市售的视频线（BNC）。
• 在 AV 音频输入端子上使用市售的音频线（RCA）。
• AV1/AV2 输入端子与以下视频信号兼容：

1920 x 1080 p @ 50/59.94/60 Hz

1920 x 1080 i @ 50/59.94/60 Hz

1280 x 720 p @ 50/59.94/60 Hz

720 x 576 p @ 50 Hz

720 x 480 p @ 59.94/60 Hz

640 x 480 p @ 59.94/60 Hz

- AV2 输入端子还与以下视频信号兼容：

1920 x 1080p @ 24Hz

720(1440) x 576i @ 50Hz

720(1440) x 480i @ 59.94/60Hz

- AV3 输入端子与以下视频信号兼容： 1080p @50/60Hz, 1080i @50/60Hz, 720p @50/60Hz, 576p @50Hz, 576i @50Hz, 480p @60Hz, 480i @60Hz

其它端子

PC/AV 音频输出端子

• 连接到 AV 音频输入端子或 PC 音频输入端子的设备其音频定义为输出。应使用市售的音频线（RCA）连接外围设备的音频输入端子。
• 音频输出取决于输入模式选择（见“使用指南”）。
• 可通过音量调节功能调节音量（见“使用指南”）。
• 从 OPTION（选项）菜单中选择 AUDIO OUTPUT（音频输出）中的 FIXED（锁定）来固定从音频输出端子输出的音量（见“使用指南”）。
• 从 PC/AV 音频输出端子输出的音频信号无法用 AUDIO（音频）菜单来调节。

PC/AV 输出端子

来自 PC1 和 AV1 的视频信号能输出到外部设备上。当您通过数字式信号（DVI）线（市售）以菊花链的形式连接多个显示器时请使用此端子（见右方说明）。

输出采用 HDCP 技术编码的图像要求使用与 HDCP 兼容的外部设备。

在以下情况下，图像将无法输出：

• 在 PC2/AV2 输入模式下
• PIP/PbyP(画中画 / 画边画) 菜单中的 PIP SOURCE(画中画源设置) 设置为 PC2 HDMI 或 AV2 HDMI 时

RS-232C 输入 / 输出端子

您可以使用市售的 RS-232 直通线连接该端子与 PC，从而通过 PC 控制显示器（见“使用指南”）。

LAN 端子

通过使用市售的 LAN 线将此端子与网络相连接，可以从该网络中的某个 PC 来控制显示器。（见 “使用指南”）。

连接外部扬声器

务必使用阻抗为 6 、额定输入功率至少为 7 W 的外部扬声器。

1. 在按下簧片的同时，插入电线。
2. 释放簧片。

小心

• 请确保正确连接“+”、“-”端子及左右扬声器。
• 切勿使“+”、“-”端子短路。

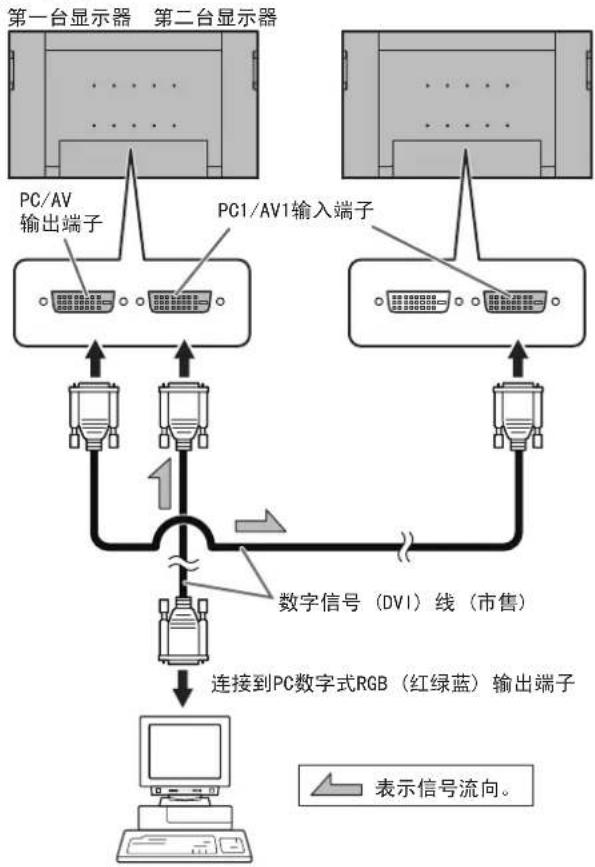

连接多台显示器

您可以使用本显示器的 PC1/AV1 输入端子和 PC/AV 输出端子将多个显示器（最多 5 个）串联起来。

连接示例

提示

• 信号线的长度或周围环境可能会影响图象质量。
• 输入模式使用 PC1/AV1 以外的端子时画面可能无法正确显示。在这种情况下，关闭所有串联显示器的电源，然后再次打开电源。
• 以串联形式连接显示器时，将 AUTO INPUT CHANGE（自动输入更改）设置成 OFF（关）。

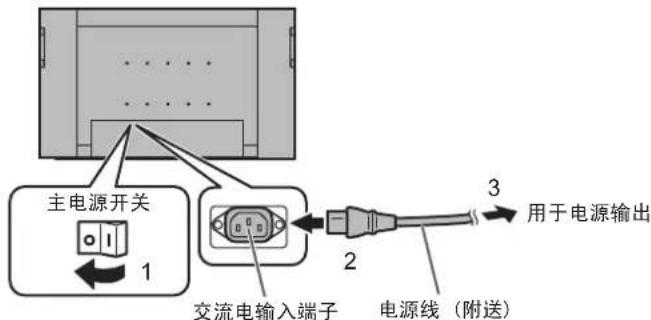

连接电源线

!小心

- 请务必使用随机附送的电源线。

1. 关闭主电源开关。
2. 将电源线（附送）插入交流电输入端子中。
3. 将电源线（附送）插入交流电源插座中。

主电源开关 1 交流电输入端子 2 电源线（附送） 3 用于电源输出

安装临时支架

!小心

• 显示器比较沉重，必须由至少 2 个人来进行操作。
• 请注意此支架只能供显示器正确安装前临时使用。

临时支架可以安装在插图中显示的位置。

从显示器上拆下螺丝钉，用这些螺丝钉安装临时支架。

临时支架 螺丝钉

!小心

- 拆除临时支架后，请务必重新装上显示器上拆下的螺丝钉。

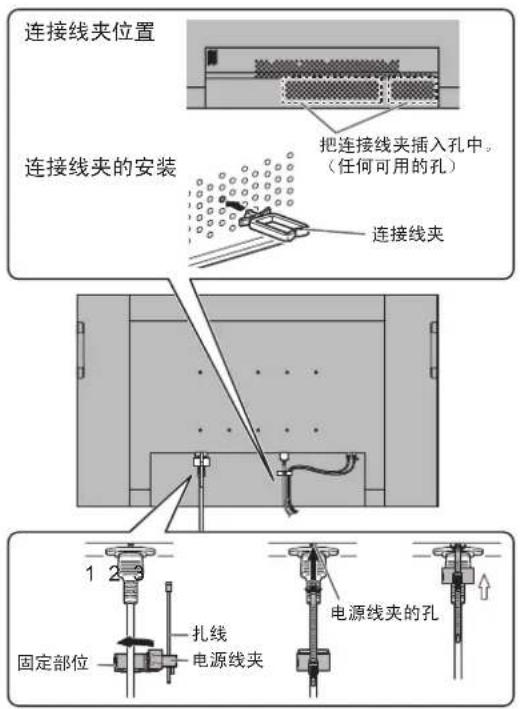

捆绑线

连接线夹位置 连接线夹的安装 把连接线夹插入孔中。 （任何可用的孔） 连接线夹 1 2 固定部位 扎线 电源线夹 电源线夹的孔

■ 安装连接线夹

连接到显示器后部端子的连接线可以用如图所示的提供的连接线夹妥帖地捆扎起来。

!小心

- 事先检查安装连接线夹的位置。连接线夹一旦安装就无法拆除。

■ 固定电源线

电源线能用提供的电源线夹来固定。这样可以防止电源线意外度断开。

1. 把提供的电源线夹安装到电源线上，确保电源线夹的圆形孔一侧向下。
2. 把扎线的顶端插入电源线夹的孔中。
3. 握住扎线尾端的同时，把固定部位朝交流输入端子的方向滑动。

遥控器准备工作

安装电池

1. 轻按电池盖并朝箭头方向滑动。

1. 阅读机盒上的指示并将随机附送的电池（五号 x 2）按正（+）负（-）极正确放置。
2. 关闭电池盖。

提示

• 建议您在有效期前，电池即将用完之际更换新电池（市售）。
• 随机附送的电池（五号 x 2）电量会受储存环境的影响而加速耗尽。
• 如果您长期不使用遥控器，请卸掉电池。
• 只能使用锰电池或碱性电池。

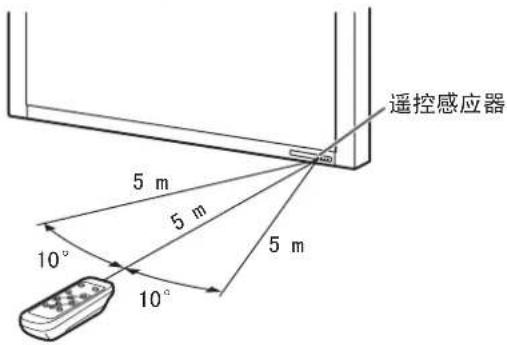

遥控的有效操作范围

遥控器的有效操作范围为以遥控感应器为中心的上 / 下 / 左 / 右方向各大约 10^ 角，大约 5 m 的范围。

遥控感应器 5 m 5 m 5 m 10° 10°

小心

• 请勿跌落或踩踏遥控器，否则将导致损坏。
• 请勿让液体流入遥控器中，并且不要将遥控器放在高度潮湿的地方。
• 当遥控感应器受到阳光或强光直射时，可能会造成遥控器无法正常工作。
• 在遥控感应器和遥控器中间有物体时可能阻止正常操作。
• 当电池电量不足时请及时更换，因为这可能缩短遥控操作的有效范围。
• 当遥控器附近有荧光灯照射时，可能会影响遥控器正常工作。
• 请不要将遥控器遥控其他设备，例如空调、组合音响等。

打开 / 关闭关闭电源

!小心

- 在打开 PC 或播放设备前先打开显示器。

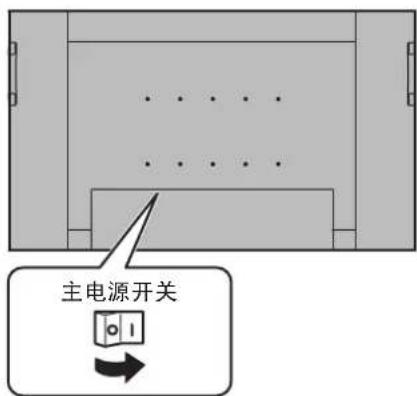

打开主电源

主电源开关

当主电源开关设置为关时，用遥控器 POWER（电源）按钮无法打开显示器。

打开 / 关闭电源

按下 POWER（电源）按钮打开 / 关闭电源。

POWER INPUT MUTE VOL+ MENU BRIGHT- BRIGHT+ VOL-

RP31

电源发光二极管

电源发光二极管的状态	显示器的状态
绿色灯光 电源打开
橙色灯光 电源关闭(待机模式)
绿色闪烁	输入信号待机模式(用PC输入)

!小心

- 当反复打开 / 关闭主电源开关或遥控器 POWER（源）按钮时，中间请等待至少 5 秒。短暂的间断会导致故障。

提示

• 如果显视器处于输入信号待机模式下，您可以按下遥控器的 POWER（电源）按钮，显视器进入待机状态。
• 您可以按下显示器上的电源开关打开 / 关闭显示器。
• 在待机模式中设置 SCHEDULE（定时）时电源发光二极管会在红色和橙色之间交替闪烁。
• STANDBY MODE（待机模式）设置为 STANDARD（标准）时，启动时间将减少。不过请注意，待机模式下将消耗更多电能。

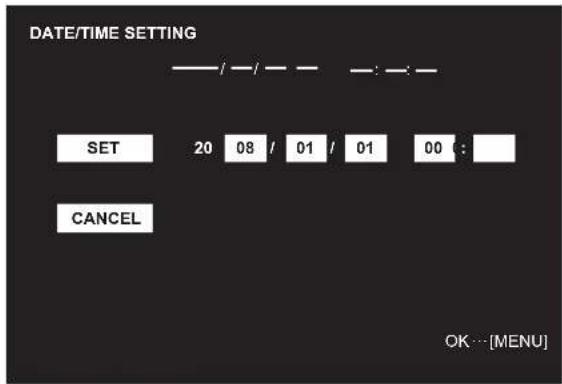

设定日期 / 时间

- 如果初次打开显示器时需要设置时间，会出现日期 / 时间设定画面。请设置日期和时间。

DATE/TIME SETTING SET 20 08 / 01 / 01 00 : CANCEL OK…[MENU]

1. 按下 ▲，▼ 或 ▶ 选择日期和时间，并按 ▲ 或 ▶ 更改数值。

2. 选择 SET（设置）然后按 ☐。

3. 请务必设置日期和时间。

4. 如果 15 秒内没有执行操作日期 / 时间设定画面将自动关闭。当日期 / 时间设定画面消失时，日期和时间能用 OPTION（选项）菜单中的 DATE/TIME SETTING（日期 / 时间设置）来设置。

提示

• 请按照“年 / 月 / 口”的顺序设置日期。
• 请按照 24 小时制设置时间。
• 时钟在电源关闭持续大约 1 周后会停止。Ⅱ期 / 时间设定画面在电源打开时会出现。请务必设置Ⅱ期和时间。
  (* 这是参考值。导致时钟停止的电源关闭状态根据显示器的状态而定。)

禁用电源打开 / 关闭操作

电源打开 / 关闭操作可以禁用从而保护显示器不会被意外关闭电源。把 FUNCTION（功能）菜单中设置 ADJUSTMENT LOCK（调节锁定）设置为“2”（见“使用指南”）。

故障解决

在请求维修服务时，务必遵循下述检查步骤，针对遇到的症状寻求可能的解决办法。

没有画面或声音。

• 电源线是否断开连接？（见第12页）
• 主电源开关是否设置为 OFF（关）？（见第 14
• 显示器是否处于待机模式（主电源发光二极管呈桔黄色）？（见第14页）
• 务必选择正确的输入模式。（见“使用指南”）
• 如果连接了外部设备，确保设备正处于运行状态（回放）。

遥控器不工作。

• 电池正负极（4，-）是否放置正确？（见第13页）
• 电池是否有电？（见第13页）
• 将遥控器指向显示器遥控感应器。（见第 13 页）
• 菜单是否被隐藏或禁止操作？（见“使用指南”）

来自左边和右边扬声器的声音逆反，或者只能听到一边的声音。

• 音频线连接是否正确？（见第 10 和 11 页）
• 务必使外部扬声器的音频线连接正确：左边和右边的音频线可能会逆反连接或其中一根线没有被连接（见第11页）。
• 检查AUDIO（音频）菜单的BALANCE（平衡）设置。（见“使用指南”）

有图像没声音。

• 是否设置为静音？
• 确认没有将音量设置为最低值。
• PC 音频线（市售）是否连接正确？
• 音频线连接是否正确？
• 音频信号是否正确地输入了音频输入端子中，且此音频输入端子对应于所选的视频输入端子。
• 使用 PC2 或 AV2 时，HDMI AUDIO SELECT(HDMI 音频选择）的设定是否正确？（见“使用指南”）

视频不稳定。

• 信号有可能不兼容。
• 在使用 PC3 输入端子或 PC4 输入端子时尝试进行画面自动调整。

PC1 或 AV1 没有正确出现。

• DVI SELECT (DVI 选择) 的设定是否正确？（见 “使用指南”）
• 输入信号是否与本显示器兼容？（见第10和17页）
• 关闭连接设备的电源然后再次打开电源。
• 如果显示器以菊花链形式连接，关闭所有显示器的电源然后再次打开电源。

PC2 或 AV2 没有正确出现。

• HDMI SELECT（HDMI 选择）的设定是否正确？（见“使用指南”）
• HDMI 线是否与 HDMI 标准兼容？如果使用与标准不兼容的线，显示器将无法正常工作。
• 输入信号是否与本显示器兼容？（见第10和17页）

PC4 或 AV3 没有正确出现。

• BNC SELECT（BNC 选择）的设定是否正确？（见“使用指南”）
• 输入信号是否与本显示器兼容？（见第11和17页）

控制按钮不起作用。

无图象。

- 外界的某些负载噪声可能会干扰显示器正常运行。关闭电源，至少等待5秒后打开电源，然后检查运行情况。

输入模式自动更改。

- AUTO INPUT CHANGE（自动更改输入）为 ON（开）时，如果所选的输入模式中没有信号，则 AUTO INPUT CHANGE（自动更改输入）自动将所选的模式更改为另一个有视频信号的模式。

输入模式可能在以下情况下发生更改：

• 计算机处于待机模式时。
• 使用回放设备停止视频播放时。

电源发光二极管闪烁红光。

“STATUS(状态)[xxxx]”出现在屏幕一角。

- 硬件有问题。关闭显示器并向您的夏普经销商要求修理。

[STATUS ALERT（状态报警）设置为 OSD & LED（屏幕显示 + 发光二极管）时。这会根据设置的不同而有所差异。]

当显示 “AUTO DIMMING”（自动调光）。

• 当显示器的内部温度上升过高时，背光亮度会自动降低，以避免温度继续上升。如果在显示器处于这种状态时您试图使用 ▶ 调节亮度，则会显示“AUTO DIMMING”（自动调光），此时将无法更改亮度。
• 消除温度上升过高的根源。

有时显示器会发出破裂音。

- 您有可能会听到显示器发出破裂音。这是由温度变化导致机箱轻微扩张或收缩造成的。这不会影响到显示器的性能。

电源发光二极管交替闪烁红光和绿光。

当 “TEMPERATURE”（温度）显示在屏幕一角时。

- 当显示器的内部温度上升过高时，背光亮度会降低以免发生高温故障。 当发生该情况时，屏幕上会显示“TEMPERATURE”（温度）并且电源发光二极管交替闪烁红光和绿光。[TEMPERATURE ALERT（温度报警）设置为 OSD & LED（屏幕显示 + 发光二极管）时。这会根据设置的不同而有所差异。]

• 如果内部温度继续上升，显示器会自动进入待机模式（电源发光二极管继续交替闪烁红光和绿光）。
• 消除温度上升过高的根源。

- 如果显示器由于温度升高而进入待机模式，则关闭电源开关然后再打开就可以返回正常画面。然而如果温度升高的原因没有消除，显示器将再次进入待机状态（见第9页）。

• 检查显示器是否放置在有可能导致温度快速升高的地方。如果显示器通风孔被堵塞，将导致显示器内部温度快速升高。
• 如果显示器内部或通风孔周围积聚了灰尘，有可能导致显示器内部温度迅速升高。请在可能的情况下清除灰尘。洽询夏普代理商，清除内部灰尘。

规格

■ 产品规格

型号 PN-S525
液晶显示器元件 52寸宽(对角线132.2 cm)ASV低反射黑色TFT液晶显示器
最大解像度 (像素) 1920 x 1080
最高色彩 1677万色(8位/色)
像素间距 0.600 mm(水平) x 0.600 mm(垂直)
可视角度 右/左/上/下各176°(对比率≥10)
屏幕活动域 (mm) 1152.0 x 648.0
PC输入信号 数字式(兼容DVI 1.0标准),模拟式RGB(红绿蓝)(0.7 Vp-p)[75 Ω]
同步信号 水平/垂直分割(TTL电平:正/负),绿色同步,复合同步(TTL电平:正/负)
视频信号制式 PAL, PAL-60, SECAM, NTSC (3.58 MHz), NTSC (4.43 MHz)
即插即用 VESA DDC2B
电源管理 VESA DPMS, DV DMPM
输入端子 PC/AV 数字式 DVI-D24芯端子(与HDCP兼容)x1

*1 不能同时使用。
*2 不支持即插即用。
*3 AUTO INPUT CHANGE(自动输入更改)设置为 OFF(关)时。
*4 STANDBY MODE（待机模式）设置为 LOW POWER（低功耗）时，LAN（局域网）和 SCHEDULE（定时）无法使用。STANDBY MODE（待机模式）设置为 STANDARD（标准）时，12 W。

作为我们不断完善自我的宗旨的一部分，为了改进产品，夏普公司保留不必预先通知就更改设计和规格的权利。以上性能规格的数值为产品设备的标称值。个体产品的数值与这些数值可能有些许出入。

■ 电源管理

显示器遵循两种模式：VESA DPMS 和 DVI DMPM。您的视频显示卡和 PC 必须支持同样的标准，以便显示器电源管理功能正常工作。

DPMS：显示器电源管理信号

DPMS	屏幕	耗电量	水平同步	垂直同步
ON STATE(正常显示)	显示	275 W	是	是
STANDBY(待机)	无显示	12 W*	否	是
SUSPEND(休眠)			是	否
OFF STATE(关闭显示)			否	否

DMPM：数字式显示器电源管理

DMPM	屏幕	耗电量
显示器ON(开)	显示	275 W
无显示	无显示	12 W*

* AUTO INPUT CHANGE(自动输入更改)设置为OFF(关)时。

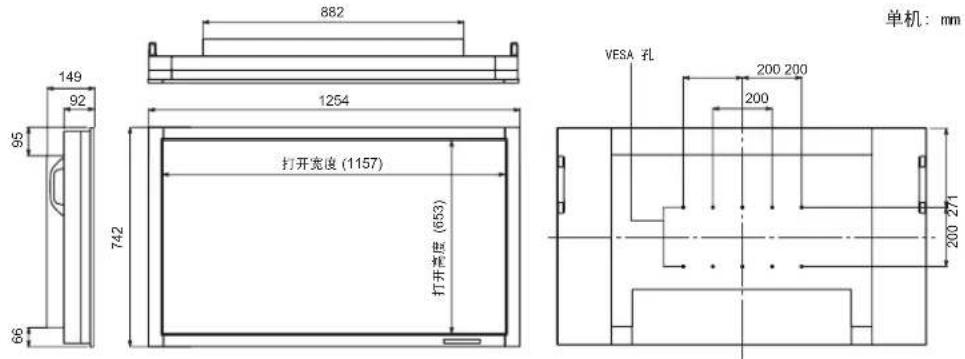

■ 三维视图

请注意下面显示的数值均为近似值。

单机：mm 882 149 92 1254 742 打开宽度（1157） 打开宽度（653） VESA 孔 200 200 200 271

在安装显示器时，请务必使用符合 VESA 兼容安装方法的挂壁式 / 吸顶式支架。夏普推荐使用 M6 螺丝钉并上紧螺丝钉。

注意显示器的螺丝孔深度为 10 mm。松开支架可能会导致显示器跌落，从而造成人身伤害及产品损坏。应将螺丝钉拧入螺丝孔，且螺纹应超过 8 mm。使用采用了 UL1678 标准并且承重能力为监视器重量 4 倍或 4 倍以上的支架。

■ 兼容信号时序 (PC)

屏幕解像度 Hsync		Vsync 点频率			数字式		模拟式(PC3/PC4)
					DVI (PC1)	HDMI (PC2)
VESA	640 × 480	31.5kHz	60Hz	25.175MHz	是	是	是
		37.9kHz	72Hz	31.5MHz	是	是	是
		37.5kHz	75Hz	31.5MHz	是	是	是
	800 × 600	35.1kHz	56Hz	36.0MHz	-	-	是
		37.9kHz	60Hz	40.0MHz	是	是	是
		48.1kHz	72Hz	50.0MHz	是	是	是
		46.9kHz	75Hz	49.5MHz	是	是	是
	848 × 480	31.0kHz	60Hz	33.75MHz	是	-	是
	1024 × 768	48.4kHz	60Hz	65.0MHz	是	是	是
		56.5kHz	70Hz	75.0MHz	是	是	是
		60.0kHz	75Hz	78.75MHz	是	是	是
	1152 × 864	67.5kHz	75Hz	108.0MHz	是	是	是
	1280 × 768	47.8kHz	60Hz	79.5MHz	是	-	是
		60.3kHz	75Hz	102.25MHz	是	-	是
	1280 × 960	60.0kHz	60Hz	108.0MHz	是	是	是
	1280 × 1024	64.0kHz	60Hz	108.0MHz	是	是	是
		80.0kHz	75Hz	135.0MHz	是	是	是
	1360 × 768	47.7kHz	60Hz	85.5MHz	是	是	是
	1400 × 1050	65.3kHz	60Hz	121.75MHz	是	是	是
	1600 × 1200^*1	75.0kHz	60Hz	162.0MHz	是	是	是
	1680 × 1050	65.3kHz	60Hz	146.25MHz	是	是	是
	1920 × 1200^*1	74.0kHz	60Hz	154.0MHz	是	是	是
Wide(宽)	1280 × 720	44.7kHz	60Hz	74.4MHz	是	是	是
	1920 × 1080	66.3kHz	60Hz	148.5MHz	是	是	是
		67.5kHz	60Hz	148.5MHz	是	是	是
US TEXT	720 × 400	31.5kHz	70Hz	28.3MHz	是	是	是
Sun	1024 × 768	48.3kHz	60Hz	64.13MHz	-	-	是
		53.6kHz	66Hz	70.4MHz	-	-	是
		56.6kHz	70Hz	74.25MHz	-	-	是
	1152 × 900	61.8kHz	66Hz	94.88MHz	-	-	是
		71.8kHz	76.2Hz	108.23MHz	-	-	是
	1280 × 1024	71.7kHz	67.2Hz	117.01MHz	-	-	是
		81.1kHz	76Hz	134.99MHz	-	-	是
	1600 × 1000	68.6kHz	66Hz	135.76MHz	-	-	是

*1 显示缩小的图像。
* 所有仅兼容非隔行扫描。
* 由于所连接 PC 的不同，即便输入上述兼容信号，也可能无法正常显示图像。
* Sun 的频率值是参考数值。

规格

■ DDC （ 即插即用 ）

显示器支持 VESA DDC（显示数据管道）标准。

DDC 是一种在显示器和 PC 之间的即插即用信号标准。在两者间可交换解像度信息和其它参数。如果 PC 支持 DDC 且当显示器设置为即插即用时，可使用这一功能。

按所用通讯方式的不同，存在几种不同类型的 DDC。本显示器支持 DDC2B。

■ PC1/AV1 输入端子针脚

(DVI-D 24 芯)

编号	功能	编号	功能
1	TMDS数据2-	13	N. C.
2	TMDS数据2+	14	+5 V
3	TMDS数据2/4屏蔽	15	GND(地线)
4	N. C.	16	热插拔侦测
5	N. C.	17	TMDS数据0-
6	DDC时钟	18	TMDS数据0+
7	DDC数据	19	TMDS数据0/5屏蔽
8	N. C.	20	N. C.
9	TMDS数据1-	21	N. C.
10	TMDS数据1+	22	TMDS时钟屏蔽
11	TMDS数据1/3屏蔽	23	TMDS时钟+
12	N. C.	24	TMDS时钟-

■ PC3 输入端子针脚

( 小型 D-sub 15 芯 )

编号	功能	编号	功能
1	红色视频信号输入	9	+5 V
2	绿色视频信号输入	10	GND(地线)
3	蓝色视频信号输入	11	N. C.
4	N. C.	12	DDC数据
5	GND(地线)	13	水平同步信号输入
6	红色视频信号地线(GND)	14	垂直同步信号输入
7	绿色视频信号地线(GND)	15	DDC时钟
8	蓝色视频信号地线(GND)

■ PC/AV 输出端子针脚

(DVD-D 24 芯)

编号	功能	编号	功能
1	TMDS数据2-	13	N. C.
2	TMDS数据2+	14	+5 V
3	TMDS数据2/4屏蔽	15	GND(地线)
4	N. C.	16	热插拔侦测
5	N. C.	17	TMDS数据0-
6	DDC时钟	18	TMDS数据0+
7	DDC数据	19	TMDS数据0/5屏蔽
8	N. C.	20	N. C.
9	TMDS数据1-	21	N. C.
10	TMDS数据1+	22	TMDS时钟屏蔽
11	TMDS数据1/3屏蔽	23	TMDS时钟+
12	N. C.	24	TMDS时钟-

■ PC2/AV2 输入端子针脚

(HDMI ^TM 连接器)

编号	功能	编号	功能
1	TMDS数据2+	11	TMDS时钟屏蔽
2	TMDS数据2屏蔽	12	TMDS时钟-
3	TMDS数据2-	13	CEC
4	TMDS数据1+	14	N. C.
5	TMDS数据1屏蔽	15	SCL
6	TMDS数据1-	16	SDA
7	TMDS数据0+	17	DDC/CEC GND(地线)
8	TMDS数据0屏蔽	18	+5V
9	TMDS数据0-	19	热插拔侦测
10	TMDS时钟+

■ RS-232C 输入端子针脚

(D-sub 9 芯)

编号	功能	编号	功能
1	N. C.	6	N. C.
2	发送数据	7	N. C.
3	接受数据	8	N. C.
4	N. C.	9	N. C.
5	GND(地线)

■ RS-232C 输出端子针脚

(D-sub 9 芯)

编号	功能	编号	功能
1	N. C.	6	N. C.
2	接受数据	7	N. C.
3	发送数据	8	N. C.
4	N. C.	9	N. C.
5	GND(地线)

SHARP®

SHARP CORPORATION

Printed in Japan

Gedruckt in Japan

Imprimé au Japon

Impreso en Japón

Отпечатано в Японии

印刷于日本

C2

08J

D

S

TINSM1126MPZZ (2)
