РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PNS525 SHARP

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

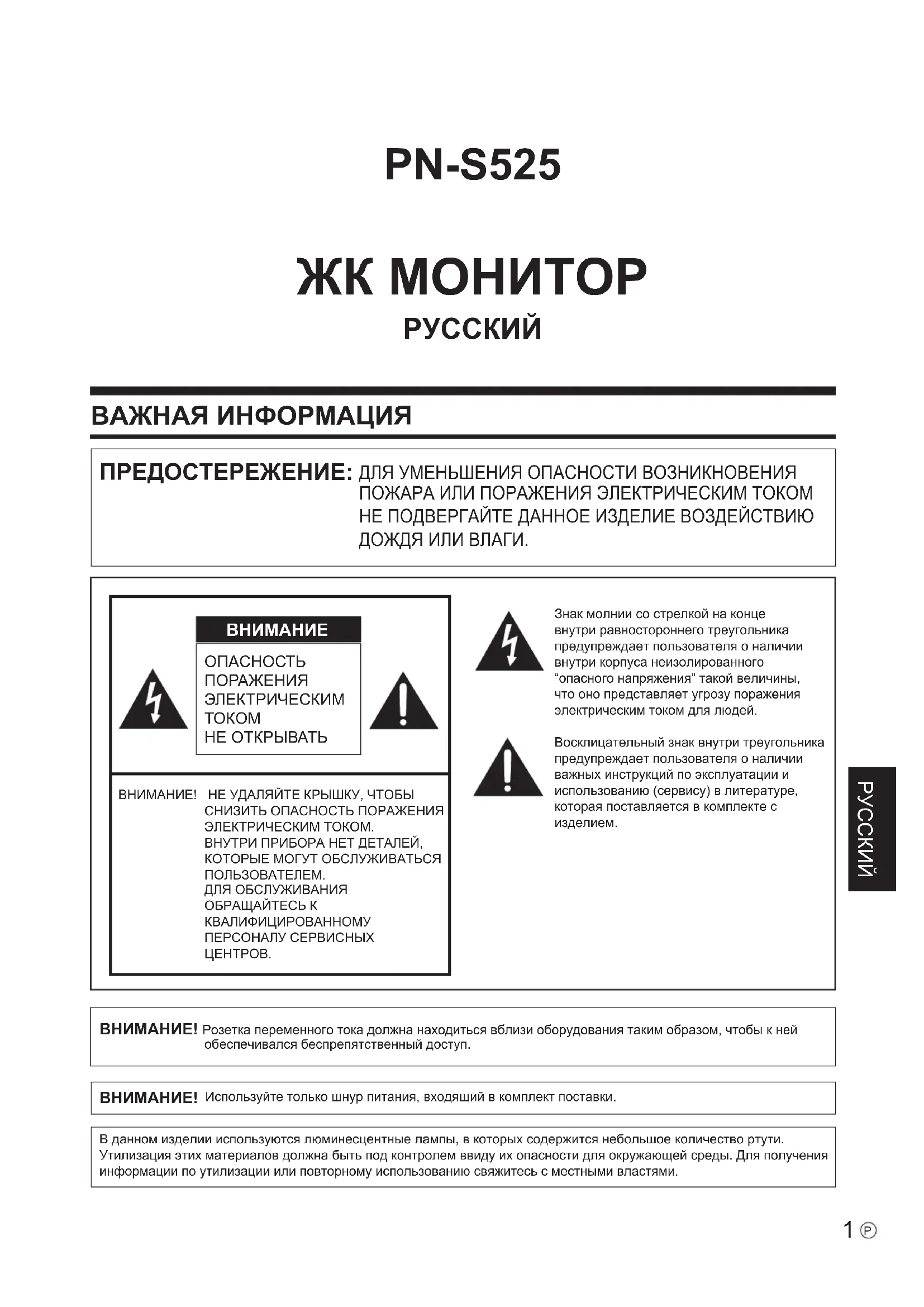

ВАЖНАЯ ИНФОРМАЦИЯ PN-S525

ПРЕДОСТЕРЕЖЕНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННОЕ ИЗДЕЛИЕ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ.ВНИМАНИЕВНИМАНИЕ! НЕ УДАЛЯЙТЕ КРЫШКУ, ЧТОБЫ СНИЗИТЬ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.ВНУТРИ ПРИБОРА НЕТ ДЕТАЛЕЙ, КОТОРЫЕ МОГУТ ОБСЛУЖИВАТЬСЯ ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ СЕРВИСНЫХ ЦЕНТРОВ.Знак молнии со стрелкой на конце внутри равностороннего треугольника предупреждает пользователя о наличии внутри корпуса неизолированного “опасного напряжения” такой величины, что оно представляет угрозу поражения электрическим током для людей.Восклицательный знак внутри треугольника предупреждает пользователя о наличии важных инструкций по эксплуатации и использованию (сервису) в литературе, которая поставляется в комплекте с изделием. Розетка переменного тока должна находиться вблизи оборудования таким образом, чтобы к ней обеспечивался беспрепятственный доступ.

Используйте только шнур питания, входящий в комплект поставки.В данном изделии используются люминесцентные лампы, в которых содержится небольшое количество ртути.Утилизация этих материалов должна быть под контролем ввиду их опасности для окружающей среды. Для получения информации по утилизации или повторному использованию свяжитесь с местными властями.2

ВАЖНАЯ ИНФОРМАЦИЯ (Продолжение) Страна-изготовитель: Произведено в Японии Фирма-изготовитель: ШАРП Корпорейшн Юридический адрес изготовителя: 22-22 Нагайке-чо, Абено-ку, Осака 545-8522, Япония Во исполнение Статьи 5 Закона Российской Федерации “О защите прав потребителей”, а также Указа Правительства Российской Федерации №720 от 16 июня 1997 г. Устанавливается срок службы данной модели – 5 лет с момента производства при условии использования в строгом соответствии с инструкцией по эксплуатации и применяемыми техническими стандартами. ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ ПРОДУКЦИИ

МОДЕЛЬ PN-S525 ШАРП Сертифицирован компанией РОСТЕСТ-МОСКВА Официальным представителем ГОССТАНДАРТА России Модель PN-S525 Шарп соответствует требованиям нормативных документов По безопасности: ГОСТ Р МЭК 60950-2002 По ЭМС: ГОСТ Р 51318.22-99, ГОСТ Р 51318.24-99, ГОСТ Р 51317.3.2-99 ГОСТ Р 51317.3.3-99РУССКИЙ

Благодарим вас за приобретение ЖК монитора SHARP. Для обеспечения безопасности и многолетней беспроблемной эксплуатации приобретенного вами изделия внимательно прочтите правила по технике безопасности перед тем, как начать его эксплуатацию. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Электричество используется для выполнения многих полезных функций, но оно также может причинять травмы персоналу и быть причиной повреждения имущества в случае неправильного обращения с ним. Данное изделие спроектировано и произведено с обеспечением максимальной безопасности. Однако неправильная эксплуатация может привести к поражению электрическим током и/или возникновению пожара. В целях предотвращения потенциальной угрозы соблюдайте следующие инструкции по установке, эксплуатации и чистке данного изделия. Для обеспечения вашей безопасности и увеличения срока эксплуатации вашего ЖК монитора внимательно прочтите следующие правила, прежде чем приступать к эксплуатации данного изделия.

1. Прочтите инструкции – Прежде чем начать эксплуатацию изделия, необходимо прочесть и понять все инструкции по

2. Храните данное руководство в надежном месте – Данные инструкции по безопасности и эксплуатации следует

хранить в надежном месте, чтобы можно было обратиться к ним впоследствии.

3. Подчиняйтесь предостережениям – Все предостерегающие надписи и знаки, имеющиеся на изделии и в инструкции,

должны строго соблюдаться.

4. Следуйте инструкциям – Необходимо следовать всем инструкциям по эксплуатации.

5. Чистка – Прежде чем приступать к чистке изделия, необходимо достать вилку из розетки переменного тока. Для

чистки изделия необходимо использовать сухую тряпку. Запрещается использовать для этих целей жидкие или аэрозольные чистящие средства.

6. Принадлежности – Запрещается использовать принадлежности, не рекомендованные производителем данного

изделия. Использование других принадлежностей может стать причиной несчастных случаев.

7. Вода и влага – Запрещается использовать изделия возле источников воды. Не размещайте монитор в месте, где

на него может попасть вода. При размещении обратите внимание на оборудование, использующее в работе воду, например, кондиционер.

8. Вентиляция – Вентиляционные отверстия и другие отверстия в корпусе прибора предназначены для вентиляции.

Запрещается закрывать или блокировать эти вентиляционные отверстия или другие отверстия, поскольку недостаточная вентиляция может привести к перегреву и/или сокращению срока службы изделия. Запрещается устанавливать изделие на софу, ковер или другие аналогичные поверхности, поскольку они могут заблокировать вентиляционные отверстия. Запрещается устанавливать изделие в закрытых пространствах, таких как книжный шкаф или полка, если там не обеспечена надлежащая вентиляция, за исключением случаев, когда это предусмотрено в инструкции производителя.

9. Защита шнура питания – Шнур питания должен размещаться таким образом, чтобы на него не наступали люди и не

устанавливались какие-либо предметы.

10. ЖК панель, которая используется в данном изделии, изготавливается из стекла. Следовательно, она может

разбиться в случае, если изделие уронят или нанесут по нему удар. Проявляйте осторожность, чтобы вас не повредили осколки разбитого стекла в случае, если ЖК панель будет разбита.

11. Перегрузка – Запрещается перегружать розетку переменного тока и/или удлинительные кабели. Перегрузка может

привести к пожару или поражению электрическим током.

12. Попадание внутрь корпуса предметов и жидкостей – Категорически запрещается вставлять какие-либо предметы

внутрь изделия через вентиляционные или другие отверстия. Внутрь изделия подается высокое напряжение, поэтому просовывание в его корпус через отверстие какого-либо предмета может привести к поражению электрическим током и/или короткому замыканию некоторых деталей. По той же причине запрещается допускать попадание внутрь изделия воды или других жидкостей.

13. Обслуживание – Запрещается заниматься обслуживанием изделия самостоятельно. Если вы будете снимать

крышки, то можете подвергнуться воздействию высокого напряжения и других опасных факторов. Обратитесь к квалифицированному обслуживающему персоналу для выполнения обслуживания.

14. Ремонт – Если произойдет что-либо из перечисленного ниже, извлеките из розетки переменного тока вилку

шнура питания и обратитесь к квалифицированному обслуживающему персоналу за выполнением необходимых ремонтных работ. а. Поврежден шнур питания или вилка. b. В случае попадания в изделие жидкости или каких-либо других предметов. c. Когда изделие попало под дождь или в воду. d. Когда изделие не работает так, как это описано в инструкции по эксплуатации. Запрещается трогать органы управления помимо тех, что описаны в инструкциях по эксплуатации. Неправильная регулировка органов управления, которая не описана в инструкциях, может привести к повреждениям, для устранения которых зачастую требуется привлекать квалифицированных специалистов, которым приходится выполнять большой объем работ по регулировке. e. В случае, если изделие уронили или повредили. f. В случае, если в рабочем изделии наблюдаются какие-либо отклонения. Явные отклонения в работе изделия указывают на то, что требуется его обслуживание. УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP4

15. Запасные детали — Если для изделия потребуются запасные детали, убедитесь в том, что выполняющий

обслуживание человек использует запасные детали, указанные производителем или аналогичные детали с такими же характеристиками и производительностью, как и оригинальные. Использование деталей, нерекомендованных производителем, может привести к возгоранию, поражению электрическим током или созданию других опасных

16. Проверки безопасности — После завершения работ по обслуживанию или ремонту попросите техника по

обслуживанию произвести проверку безопасности, чтобы убедиться, что изделие находится в надлежащем рабочем

17. Крепление на стену — При креплении изделия на стену необходимо убедиться в том, что оно установлено с

использованием метода, рекомендованного его производителем.

18. Источники тепла — Держите изделие вдали от источников тепла, таких как радиаторы, нагреватели, плиты и другое

оборудование, генерирующее тепло (включая усилители).

19. Батарейки — Неправильное использование батареек может привести к их взрыву или возгоранию. Протекание

батареек может вызвать коррозию оборудования, испачкать ваши руки или повредить одежду. Чтобы избежать подобных проблем, строго выполняйте перечисленные ниже требования техники безопасности:

• Используйте только рекомендуемый тип батареек.

• В соответствии с инструкциями в отсеке для батареек вставьте поставляемые батарейки, правильно сориентировав их стороны с знаками (+) и (-).

• Не используйте одновременно старые и новые батарейки.

• Не используйте батарейки различных типов. Напряжение батареек одинаковой формы может отличаться.

• Оперативно заменяйте разрядившуюся батарейку новой.

• Если вы предполагаете не пользоваться пультом дистанционного управления длительное время, извлеките из него

• Если жидкость из батарейки попала на вашу кожу или одежду, немедленно и тщательно промойте их. Если жидкость попала вам в глаза, тщательно промойте их, но не трите, и немедленно обратитесь к врачу. Попадание жидкости из батарейки в глаза или на одежду может вызвать раздражение кожи или повредить глаз.

20. Использование монитора не должно сопровождаться созданием фатальных угроз или же опасностей, которые

могут непосредственно привести к смерти, получению травм, серьезных физических повреждений или потерь, включая управление ядерной реакцией в ядерных установках, медицинских системах поддержания жизни, а также управление запусками ракет в системах вооружений. ПРЕДОСТЕРЕЖЕНИЕ: Данное изделие относится к классу А. При использовании в домашних условиях данное изделие может создавать радиопомехи, и пользователю, возможно, необходимо будет принять меры для их устранения. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ (Продолжение)РУССКИЙ

- Цветная ЖК панель TFT, которая используется в данном мониторе, изготавливается с использованием высокоточной технологии. Однако, на экране все же могут быть небольшие точки, в которых пиксели никогда не загораются или не гаснут. Кроме того, если на экран смотреть под острым углом, на нем могут наблюдаться участки с неодинаковыми цветами или яркостью. Следует знать, что это не неисправности, а общие недостатки ЖК мониторов, и они не оказывают влияния на характеристики монитора. - Нельзя оставлять на экране неподвижную картину на долгое время, поскольку она может стать источником остаточного изображения. - Категорически запрещается царапать или касаться экрана монитора твердыми предметами. - Следует понимать, что корпорация Sharp не несет какой-либо ответственности за ошибки, совершенные клиентом или третьей стороной во время эксплуатации, или же какие-либо другие неисправности или повреждения данного изделия, появившиеся во время его эксплуатации, за исключением случаев, когда такая ответственность возлагается в соответствии с законом. - Данный монитор и его принадлежности могут усовершенствоваться без предварительного уведомления. - Запрещается использовать монитор в запыленных местах, местах с высокой влажностью или же там, где монитор может соприкасаться с маслами или паром, поскольку это может стать причиной возгорания. - Следите за тем, чтобы монитор не соприкасался с водой или другими жидкостями. Следите за тем, чтобы никакие предметы, такие как скрепки для бумаги, иголки, заколки, не попадали внутрь корпуса монитора, поскольку это может стать причиной пожара или привести к поражению электрическим током. - Запрещается устанавливать монитор сверху неустойчивых предметов или же в местах, где не гарантируется его безопасность. Запрещается подвергать монитор воздействию сильных ударов или вибрации. Если монитор упадет или опрокинется, это может его повредить. - Запрещается использовать монитор вблизи нагревательного оборудования или в тех местах, где он может подвергаться воздействию высокой температуры, поскольку это может привести к его избыточному нагреву и, как результат, к возгоранию. - На этом мониторе вы не можете вращать изображение. В случае использования вертикального расположения, вам необходимо заранее подготовить контент с соответствующим расположением. Сетевой шнур - Запрещается повреждать сетевой шнур или ставить на него тяжелые предметы, растягивать его или сильно изгибать. Его также нельзя наращивать. Повреждение шнура может привести к пожару или поражению электрическим током. - Используйте только тот шнур питания, который поставляется вместе с монитором. - Вставляйте шнур питания напрямую в розетку переменного тока. Наращивание шнура питания может привести к пожару по причине его перегрева. - Запрещается вынимать или вставлять вилку сетевого шнура в розетку мокрыми руками. Это может привести к поражению электрическим током. - Извлекайте вилку шнура питания из розетки, если изделие не эксплуатируется длительное время. - Запрещается чинить шнур питания в случае его поломки или нарушений в работе. Обратитесь за помощью к обслуживающему персоналу. Инициализация - Данный монитор может запоминать адреса электронной почты и другие данные. Перед перемещением или утилизацией монитора переведите все настройки в первоначальное состояние, выполнив команду ALL RESET 1 <СБРОС НАСТРОЕК 1>. (См. Руководство пользователя.) Команда ALL RESET 2 <СБРОС НАСТРОЕК 2> не удалит адреса электронной почты и подобные данные. Что содержится в этом руководстве - Microsoft, Windows и Internet Explorer – это зарегистрированные торговые марки корпорации Microsoft Corporation. - HDMI, логотип HDMI и High-Denition Multimedia Interface – это торговые марки или зарегистрированные торговые марки HDMI Licensing LLC. - Adobe, Acrobat и Reader – это либо зарегистрированные торговые марки, или торговые марки Adobe Systems Incorporated в США и/или других странах. - Данное изделие поставляется с растровыми шрифтами RICOH, которые произведены и проданы компанией RICOH COMPANY, LTD. - Все другие бренды и названия продуктов являются торговыми марками и зарегистрированными торговыми марками соответствующих владельцев. - В данном руководстве выводимое на экран меню OSD отображается на английском языке в качестве примера. - Приведенные в данном руководстве иллюстрации могут неточно отображать действительное изделие или изображение. - В данном руководстве предполагается, что монитор будет использоваться в горизонтальной ориентации, за исключением случаев, когда это оговорено особо. Люминесцентные лампы ● Люминесцентные лампы, используемые в данном изделии, имеют ограниченный срок службы.

• Если экран гаснет, начинает мигать или не включается, необходимо заменить люминесцентные лампы на абсолютно новые.

• За дополнительной информацией обращайтесь к дилеру, продавшему вам данное изделие. ● В связи с определенными качествами люминесцентных ламп экран в начале использования может мигать. Если это случилось, выключите монитор с помощью главного выключателя питания, подождите не менее 5 секунд и затем включите его снова, чтобы убедиться в его работоспособности. СОВЕТЫ И ИНСТРУКЦИИ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ6

• ВАЖНАЯ ИНФОРМАЦИЯ p. 1
• УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP p. 3
• ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ p. 3
• СОВЕТЫ И ИНСТРУКЦИИ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ p. 5
• Комплектные принадлежности p. 7
• Название деталей p. 7
• Как установить монитор p. 9
• Меры предосторожности при креплении p. 9
• Подсоединение периферийного оборудования p. 10
• Подсоединение к ПК p. 10
• Подсоединение к аудио/видео-оборудованию p. 10
• Другие разъемы p. 11
• Подсоединение внешних динамиков p. 11
• Подсоединение нескольких мониторов p. 11
• Присоединение шнура питания p. 12
• Монтаж временных подставок p. 12
• Подключение кабелей p. 13
• Подготовка пульта дистанционного управления p. 13
• Установка батареек p. 13

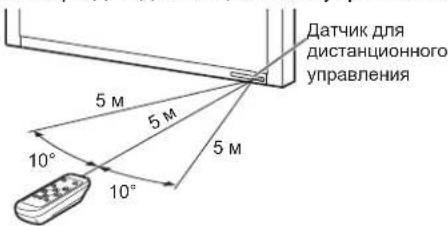

• Диапазон действия пульта дистанционного управления p. 13
• Включение/выключение питания p. 14
• Подключение электропитания p. 14
• Включение/выключение питания p. 14
• Блокировка операций вкл/выкл питания p. 14
• Поиск и устранение неисправностей p. 15
• Спецификации Данное руководство содержит инструкции по подключению и установке. За инструкциями по эксплуатации, настройке и др. обратитесь к руководству пользователя. (PNS525_guide_Russian. pdf) в папке “manual” на прилагаемом CD-ROM. Для просмотра руководства пользователя требуется программа Adobe Reader.РУССКИЙ p. 16

Комплектные принадлежности В случае отсутствия какого-либо компонента, свяжитесь со своим дилером. INPUT Жидкокристаллический дисплей: 1 Пульт дистанционного управления: 1 Зажим кабеля: 2 Временная подставка: 2 Зажим шнура питания: 1 Шнур питания: 1 Батарейки R-6 (тип “AA”): 2 Компакт-диск: 1 (Компакт-диск с сервисными программами для Windows) Руководство по эксплуатации: 1 Пустой стикер: 1 Наклейте пустой стикер на логотип SHARP, чтобы закрыть его. Стикер с вертикальным логотипом: 2

• Права собственности на программы, содержащиеся на компакт-диске с утилитами, принадлежат корпорации Sharp Corporation. Запрещается воспроизводить их без ее разрешения.* Для защиты окружающей среды! Запрещается выбрасывать батарейки в домашний мусор. Следуйте инструкциям по утилизации, действующим там, где вы проживаете. Название деталей

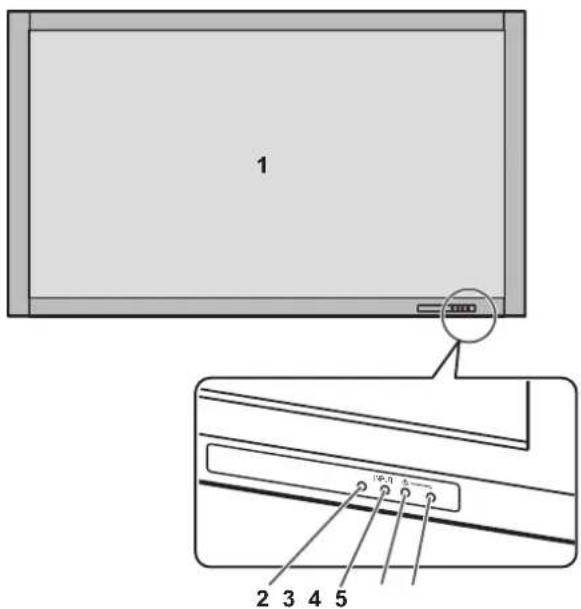

1. ЖК панель2. Датчик для дистанционного управления (См. стр. 13.)3. Переключатель входа (См. Руководство пользователя.)4. Выключатель питания (См. стр. 14.)5. СИД питания (См. стр. 14.)ПОДСКАЗКИ• Используйте острый предмет, такой как ручка, для нажатия на выключатель, расположенный на передней стороне монитора.8

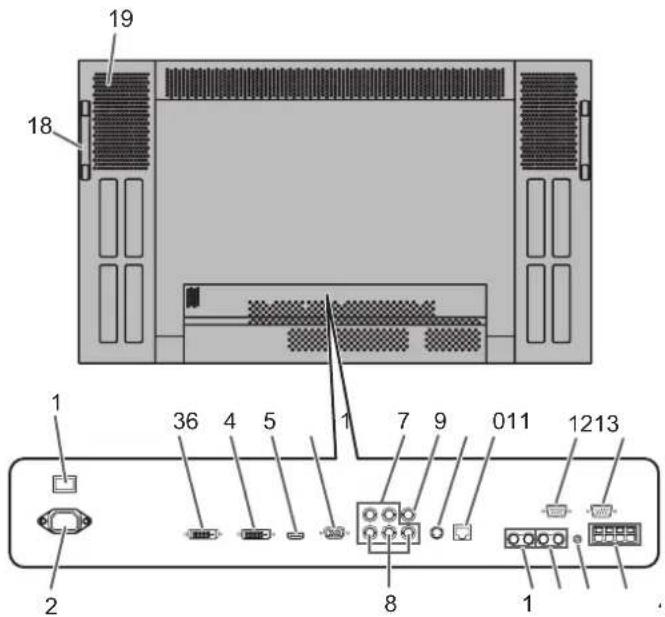

1. Главный выключатель питания (Cм. стр. 14.)

2. Входной разъем питания переменного тока

3. Выходной разъем ПК/AV (DVI-D) (Cм. стр. 11.)

4. Входной разъем ПК1 (DVI-D) (Cм. стр. 10.)

Входной разъем AV1 (DVI-D) (Cм. стр. 10.)

5. Входной разъем ПК2 (HDMI) (Cм. стр. 10.)

Входной разъем AV2 (HDMI) (Cм. стр. 10.)

6. Входной разъем ПК3 (Mini D-sub 15 контактов)

7. Входные разъемы ПК4 (BNC) (Cм. стр. 10.)

8. Входные разъемы AV3 (BNC) (Cм. стр. 10.)

9. Входной разъем AV5 (BNC) (Cм. стр. 10.)

10. Входной разъем AV4 (S) (Cм. стр. 10.)

11. Разъём LAN (Cм. стр. 11.)

12. Выходной разъем RS-232C (D-sub 9 контактов)

13. Входной разъем RS-232C (D-sub 9 контактов)

14. Выходные аудио-разъемы ПК/AV (Cм. стр. 11.)

15. Входные аудио-разъемы AV (Cм. стр. 10.)

16. Входной аудио-разъем ПК (Cм. стр. 10.)

17. Разъемы внешнего динамика (Cм. стр. 11.)

19. Вентиляционные отверстия

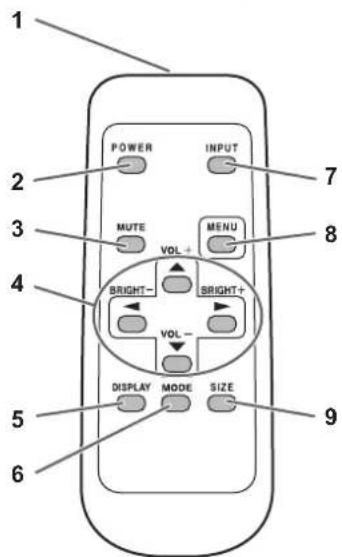

Пульт дистанционного управления

1. Передатчик сигнала

(См. Руководство пользователя.)

4. Кнопки VOL (ГРОМКОСТЬ) +/-

(Cм. Руководство пользователя.) Кнопки BRIGHT (ПОДСВЕТКА) +/- (Cм. Руководство пользователя.)

/ / / ) управления курсором

5. Кнопка DISPLAY (ДИСПЛЕЙ)

(Cм. Руководство пользователя.)

6. Кнопка MODE (РЕЖИМ)

(Cм. Руководство пользователя.)

7. Кнопка INPUT (ВХОД)

(Cм. Руководство пользователя.)

8. Кнопка MENU (МЕНЮ)

(Cм. Руководство пользователя.)

9. Кнопка SIZE (РАЗМЕР)

(Cм. Руководство пользователя.)РУССКИЙ

Как установить монитор Меры предосторожности при

• Поскольку монитор имеет большой вес, проконсультируйтесь с дилером перед его установкой, снятием или перемещением.

• При установке, снятии или перемещении монитора следует убедиться, что эту работу выполняют не менее 2 человек.

• Требуется подставка и крепежный кронштейн, соответствующий спецификации VESA. Запрещается использовать какие-либо другие отверстия для крепежных винтов, за исключением отверстий VESA.

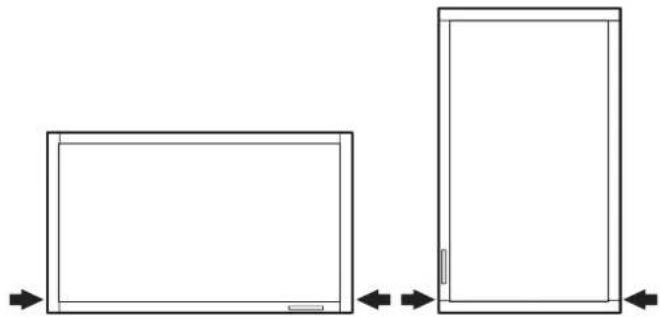

• При перемещении монитора необходимо удерживать его как за ручки, так и снизу. Не держите монитор за ЖК панель. Это может привести к повреждению изделия, его неисправности или к травмированию людей.

• Установите монитор перпендикулярно горизонтальной поверхности. При необходимости, монитор можно наклонять до 20 градусов.

• Крепление монитора к стене требует специальных навыков, поэтому такая работа должна выполняться специалистами компании SHARP. Вам не следует предпринимать попыток сделать эту работу самостоятельно. Наша компания не несет какой-либо ответственности за несчастные случаи или травмы, вызванные плохим монтажом или неправильным обращением.

• Данный монитор должен эксплуатироваться при температуре окружающей среды от 0°C до 40°C. Обеспечьте вокруг монитора достаточно пространства, чтобы предотвратить накопление тепла внутри его

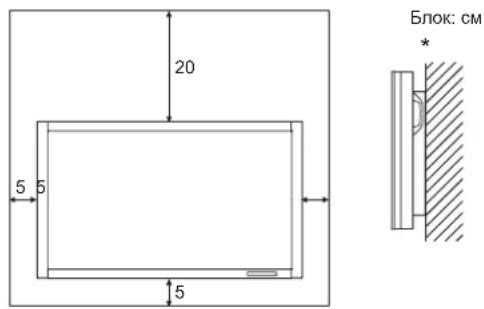

Для монитора в горизонтальной ориентации

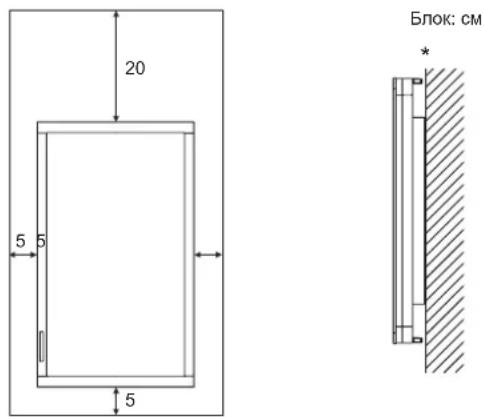

Для монитора в вертикальной ориентации

• Данный монитор можно устанавливать вблизи стены и т.д. Однако во время работы монитор генерирует тепло. Следует учитывать тот факт, что это тепло может привести к деформированию или обесцвечиванию стены.

• Если сложно обеспечить столько пространства по той или иной причине, например, из-за того, что монитор устанавливается внутри кожуха, или из-за того, что температура окружающей среды выходит за диапазон от 0°C до 40°C, установите внутри кожуха вентилятор или примите другие меры для того, чтобы температура окружающей среды находилась в пределах требуемого

• При установке монитора в вертикальной ориентации придерживайтесь следующих рекомендаций. Несоблюдение этих рекомендаций может привести к возникновению неисправностей. - Устанавливайте монитор таким образом, чтобы СИД питания располагался на нижней стороне. - Установите MONITOR <МОНИТОР> в меню SETUP <УСТАНОВКА> в PORTRAIT <ПОРТРЕТ>. (См. Руководство пользователя.)

• Запрещается блокировать вентиляционные отверстия монитора. Рост температуры внутри корпуса монитора может привести к его неправильному функционированию.

• После установки рекомендуется предпринять определенные меры для предотвращения падения

• Запрещается размещать монитор на устройствах, генерирующих тепло.

• Используйте входящий в комплект поставки стикер с вертикальным логотипом при установке монитора в вертикальной ориентации.

• Не удаляйте прикрепленный на заводе стикер, а просто наклейте прилагаемый стикер с логотипом поверх него. При этом нельзя закрывать датчик дистанционного управления или кнопки.

• Убедитесь, что вы используете подставку или настенный кронштейн, спроектированные или предназначенные для крепления данного монитора.

• Данный монитор проектировался для установки на бетонные стены/потолки или колонны. Для крепления к конструкциям из других материалов, таких как оштукатуренные стены/тонкие пластмассовые панели/ деревянные панели, необходимо до установки выполнить определенные работы по их укреплению. Данный монитор и крепежные кронштейны должны устанавливаться на стену, которая может выдержать как минимум 4-кратный вес монитора. Установку необходимо выполнять, используя подходящий для материала и конструкции метод.10

Подсоединение периферийного оборудования

• Проверьте, что вы выключили главный выключатель питания и вынули вилку из электрической розетки, прежде чем присоединять/отсоединять кабели. Также прочтите руководство пользователя того оборудования, которое будет подсоединяться.

• Будьте внимательны и не перепутайте при подсоединении кабелей входной и выходной разъемы. Если перепутать входной и выходной разъемы, это может стать причиной возникновения неисправностей и других проблем. Подсоединение к ПК

Входной разъем ПК1 Входной разъем ПК2

RGB Входной разъем ПК3 Входные разъемы ПК4

Входной аудио-разъем ПК

• Используйте серийный сигнальный кабель (DVI-D 24 контакта) для входного разъема ПК1. Установите DVI SELECT <ВЫБОР DVI> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ> в PC1 DVI-D <ПК1 DVI-D> при использовании входного разъёма ПК1. (См. Руководство пользователя.)

• Используйте имеющийся в продаже кабель HDMI (совместимый со стандартом HDMI) для подключения к входному разъёму ПК2. Установите HDMI SELECT <ВЫБОР HDMI> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ> в PC2 HDMI <ПК2 HDMI> при использовании входного разъёма ПК2. Кроме того, выберите входной разъём аудио, который будет использоваться в HDMI AUDIO SELECT <ВЫБОР АУДИО ЧЕРЕЗ HDMI> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ>. (См. Руководство пользователя). При выборе DIGITAL <ЦИФРОВОЙ> нет необходимости подсоединяться к входному аудио-разъёму

• Используйте серийный сигнальный кабель (Mini D-sub 15 контактов) для входного разъема ПК3.

• Используйте серийный сигнальный кабель (BNC) для входных разъемов ПК4. Установите BNC SELECT <ВЫБОР BNC> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ> в PC4 RGB <ПК4 RGB> при использовании входных разъемов ПК4. (См. Руководство пользователя.)

• Используйте серийный аудио кабель (мини стерео гнездо) для входного аудио-разъема ПК. Используйте аудио кабель без сопротивления.

• Изображения могут отображаться неправильно в зависимости от подсоединяемого компьютера (графическая плата).

• Экран с разрешением 1920 x 1080, возможно, не будет отображаться правильно через ПК4. В этом случае проверьте настройки вашего компьютера (графической платы) и убедитесь в том, что входные сигналы соответствуют спецификациям данного монитора. (См. стр. 17.)

• Если имеется кнопка-флажок для блокировки EDID на панели управления дисплея, отметьте ее при использовании ПК4.

• Используйте автоматическую настройку экрана при передаче изображения экрана ПК в первый раз с помощью ПК3 или ПК4, или при изменении настроек ПК. (См. Руководство пользователя.) Экран настраивается автоматически, когда SELF ADJUST <АВТОМАТИЧЕСКАЯ НАСТРОЙКА> в меню OPTION <ОПЦИЯ> установлена в ON <ВКЛ>. (См. Руководство пользователя.) Подсоединение к аудио/видео- оборудованию

разъемы AV3 Входной разъем AV4 Входной разъем AV5

Входные аудио-разъемы AV

• Используйте серийный сигнальный кабель (DVI-D 24 контакта) для входного разъема AV1. Установите DVI SELECT <ВЫБОР DVI> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ> в AV1 DVI-D при использовании входного разъема AV1. (См. Руководство пользователя.)

• Используйте имеющийся в продаже кабель HDMI (совместимый со стандартом HDMI) для подключения к входному разъёму AV2. Установите HDMI SELECT <ВЫБОР HDMI> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ> в AV2 HDMI при использовании входного разъёма AV2. Кроме того, выберите входной разъём аудио, который будет использоваться в HDMI AUDIO SELECT <ВЫБОР АУДИО ЧЕРЕЗ HDMI> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ>. (См. Руководство пользователя.) При выборе DIGITAL <ЦИФРОВОЙ> нет необходимости подсоединяться к входному аудио-разъёму AV.

• Используйте серийный компонентный кабель (BNC) для входных разъемов AV3. Установите BNC SELECT <ВЫБОР BNC> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ> в AV3 COMPONENT <AV3 КОМПОНЕНТ> при использовании входных разъемов AV3. (См. Руководство пользователя.)

• Используйте серийный S-video кабель для входного разъёма AV4.

• Используйте серийный видео кабель (BNC) для входного разъема AV5.

• Используйте серийный аудио кабель (RCA) для входных аудио-разъемов AV.

• Входные разъемы AV1/AV2 совместимы с перечисленными ниже видеосигналами: 1920 x 1080 p @ 50/59,94/60 Гц 1920 x 1080 i @ 50/59,94/60 Гц 1280 x 720 p @ 50/59,94/60 Гц 720 x 576 p @ 50 Гц 720 x 480 p @ 59,94/60 Гц 640 x 480 p @ 59,94/60 Гц

• Входной разъём AV2 совместим также с перечисленными ниже видеосигналами: 1920 x 1080p @ 24 Гц 720(1440) x 576i @ 50 Гц 720(1440) x 480i @ 59,94/60 ГцРУССКИЙ

Подсоединение периферийного оборудования

• Входные разъемы AV3 совместимы с перечисленными ниже видеосигналами: 1080p @50/60 Гц, 1080i @50/60 Гц, 720p @50/60 Гц, 576p @50 Гц, 576i @50 Гц, 480p @60 Гц, 480i @60 Гц Другие разъемы Выходные аудио-разъемы ПК/AV

• Аудиосигнал от оборудования выдается на входные аудио разъемы AV или входной разъем аудио ПК. Присоедините к входным аудио-разъемам присоединенного оборудования с помощью серийного аудио кабеля (RCA).

• Выходой сигнал аудио меняется в зависимости от выбора режима входа. (См. Руководство пользователя.)

• Уровень громкости можно отрегулировать, используя кнопку регулировки громкости. (См. Руководство пользователя.)

• Выбор FIXED <ФИКСИРОВАННЫЙ> из “AUDIO OUTPUT <АУДИО ВЫХОД>” из меню OPTION <ОПЦИЯ>, фиксирует громкость звука, выводимого с выходных аудио-разъемов. (См. Руководство пользователя.)

• Аудиосигналы, выводимые с выходных аудио-разъемов ПК/AV нельзя отрегулировать с помощью меню AUDIO

Выходные разъемы ПК/AV Видеосигналы из разъемов ПК1 и AV1 могут выдаваться на внешнее устройство. Используйте этот разъем для присоединения нескольких мониторов в последовательном подключении через DVI-кабель (производится серийно). (См. рисунок справа.) При подаче на выход изображения, закодированного с помощью HDCP, требуется внешнее устройство, совместимое со стандартом HDCP. Изображение невозможно подать на выход в следующих

- Если выбран режим входа ПК2/AV2 - Когда PIP SOURCE <ИСТОЧНИК PIP> в меню PIP/PbyP установлен на PC2 HDMI <ПК2 HDMI> или AV2 HDMI Входные/выходные разъемы RS-232C Вы можете управлять монитором с ПК, соединив между собой с помощью серийного прямого кабеля RS-232 этот разъем и ПК. (См. Руководство пользователя.) Разъём LAN Вы можете управлять монитором с ПК через локальную сеть, соединив данный разъём имеющимся в продаже кабелем LAN с сетью. (См. Руководство пользователя.) Подсоединение внешних динамиков Убедитесь, что внешние динамики имеют сопротивление 6 Ом и номинальную входную мощность не менее 7 Вт. (1) (2)

1. Нажимая на язычок, вставьте наконечник кабеля.

2. Отпустите язычок.

• Проверьте, чтобы разъемы + и – правого и левого динамиков были подсоединены правильно.

• Не допускайте короткого замыкания + и – разъемов. Подсоединение нескольких мониторов Вы можете соединять несколько мониторов (до 5 мониторов) в последовательном соединении, используя для этого входные разъемы ПК1/AV1 и входные разъемы ПК/AV данного монитора. Пример подсоединения показывает ход сигнала.

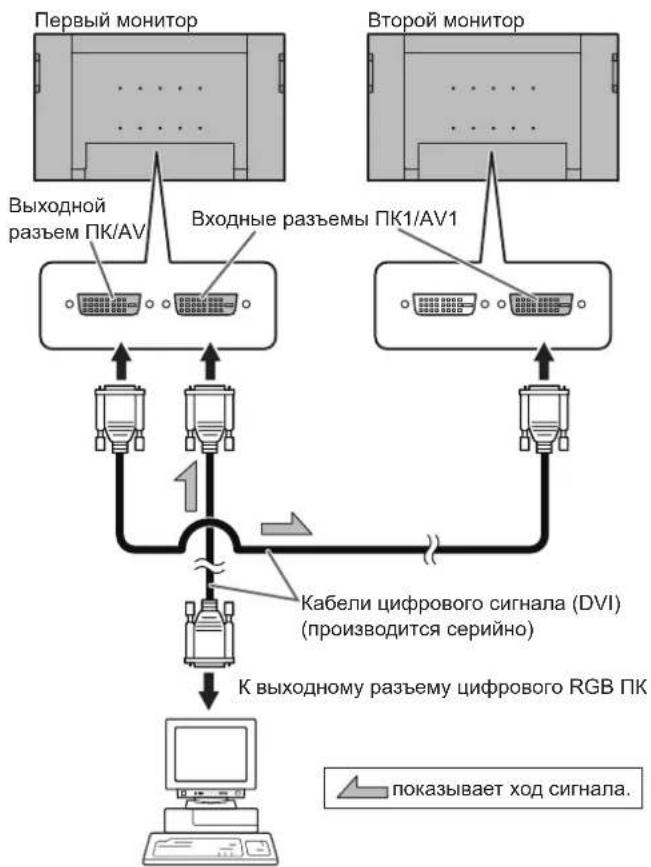

разъем ПК/AV Входные разъемы ПК1/AV1 Кабели цифрового сигнала (DVI) (производится серийно) К выходному разъему цифрового RGB ПК Первый мониторВторой монитор

• Длина сигнальных кабелей или окружающая среда могут оказывать влияние на качество изображения.

• Экран может отображаться неправильно, когда для входного режима используются разъемы, отличные от разъемов ПК1/AV1. В этом случае отключите питание всех мониторов, соединенных между собой последовательно, а затем включите питание снова.

• При установке мониторов, соединенных между собой последовательно, от AUTO INPUT CHANGE <АВТОНАСТРОЙКА ВХОДА> до OFF <ВЫКЛ>.12

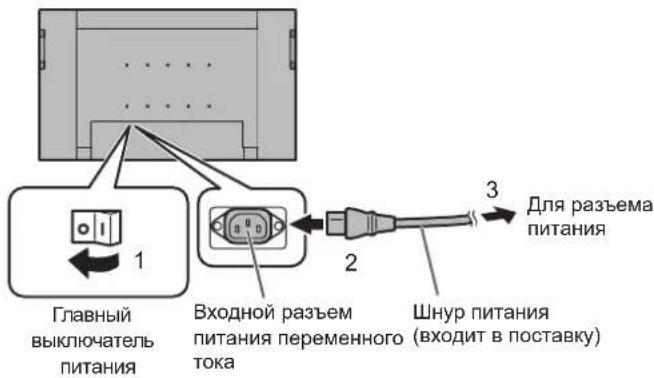

Присоединение шнура питания

• Запрещается использовать другие шнуры питания, отличающиеся от входящего в комплект поставки

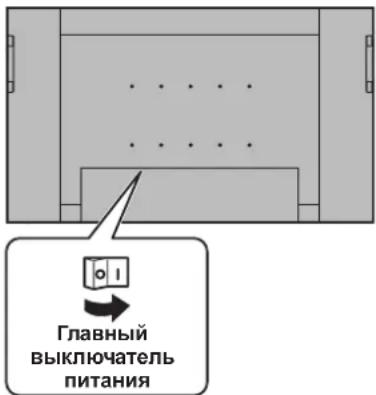

1. Выключите главный выключатель питания.

2. Вставьте вилку шнура питания (поставляется) в разъем

питания переменного тока.

3. Вставьте вилку шнура питания (поставляется) в розетку

питания переменного тока. Для разъема

Шнур питания (входит в поставку) Входной разъем питания переменного

• Монитор имеет большой вес. Установку или перемещение монитора должны выполнять не менее 2

• Пожалуйста, имейте в виду, что временные подставки предназначена только для временного использования до того, как монитор будет установлен надлежащим

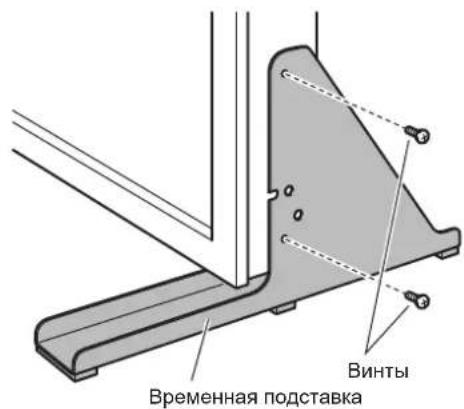

Временная подставка может устанавливаться в положении, показанном на рисунке. Извлеките винты из монитора и закрепите временную подставку с помощью этих винтов. Временная подставка

• После отсоединения временной подставки не забудьте ввернуть обратно извлеченные из монитора винты. Монтаж временных подставокРУССКИЙ

Установка батареек 1. Легко нажмите на крышку и сдвиньте в направлении стрелки.2. В соответствии с инструкциями в отсеке для батареек вставьте поставляемые батарейки (R-6 [тип “AA”], 2 шт.), правильно сориентировав их стороны с знаками (+) и (-).3. Закройте крышку.ПОДСКАЗКИ• Когда батарейки разряжаются, замените их новыми батарейками (производятся серийно) в более ранние сроки, чем указано.• Входящие в комплект поставки батарейки (R-6 [тип “AA”], 2 шт.) могут разряжаться быстрее, в зависимости от того, как их хранить. • Если вы предполагаете не пользоваться пультом дистанционного управления длительное время, извлеките из него батарейки.• Допускается использование только марганцевых или щелочных батареек. Диапазон действия пульта дистанционного управления Диапазон действия пульта дистанционного управления равен приблизительно 5 м под углом не более 10° вверх/вниз/вправо/влево от линии, перпендикулярной плоскости датчика монитора для дистанционного управления. 10° 5 м 5 м 5 м Датчик для дистанционного управления 10° ПОДСКАЗКИ• Не подвергайте пульт дистанционного управления ударам, которые он может получить, если его уронить или наступить на него. Это может привести к его неисправности.• Не подвергайте пульт дистанционного управления воздействию жидкостей и не помещайте его в места с высокой влажностью.• Пульт дистанционного управления может работать плохо, если на датчик пульта попадает прямой солнечный свет или сильное освещение.• Предметы, располагающиеся между пультом дистанционного управления и датчиком для дистанционного управления, могут препятствовать хорошей работе.• Если батарейки разрядились, замените их, поскольку это может сократить диапазон работы органов дистанционного управления.• В случае если рядом с пультом дистанционного управления горит люминесцентное освещение, оно может мешать его работе.• Запрещается использовать пульт дистанционного управления для дистанционного управления другим оборудованием, таким как кондиционер воздуха, стереоаппаратура и т.д.. Подготовка пульта дистанционного управления Подключение кабелей

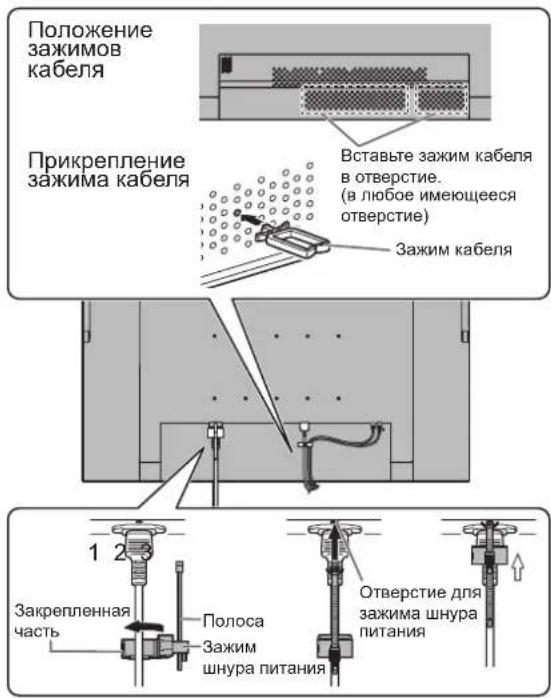

Отверстие для зажима шнура питанияЗакрепленная частьПолосаЗажим шнура питанияЗажим кабеля Прикрепление зажима кабеля

Вставьте зажим кабеля в отверстие. (в любое имеющееся отверстие)

Прикрепление зажима кабеля Кабели, присоединенные к разъемам на задней панели монитора, можно аккуратно связать в пучок с помощью входящих в комплект поставки зажимов для кабелей, как это показано на рисунке.Внимание• Проверьте положение зажима до того, как будете прикреплять зажим кабеля, поскольку после прикрепления зажим кабеля удалить нельзя.

Крепление шнура питания Шнур питания можно закрепить с помощью входящего в комплект поставки зажима для шнура питания. Это предотвратит случайное отсоединение шнура питания.1. Присоедините входящий в комплект поставки зажим шнура питания к шнуру питания, убедившись в том, что зажим шнура питания сориентирован таким образом, что круглое отверстие смотрит вниз.2. Вставьте наконечник полосы в отверстие для зажима шнура питания.3. Удерживая хвостовую часть полосы, продвиньте закрепляемую часть в направлении входного разъема питания переменного тока.14

Включение/выключение питания

• Включите монитор до того, как будет включен ПК или устройство воспроизведения. Подключение электропитания Главный выключатель питания Когда главный выключатель питания выключен, монитор нельзя включить с помощью кнопки POWER на пульте дистанционного управления. Включение/выключение питания Для ВКЛ./ВЫКЛ. питания нажимайте кнопку POWER. INPUTСИД питания Статус СИД питания Статус монитора Зеленое свечение Питание вкл Оранжевое свечение Питание выкл (Режим ожидания) Мигает зеленым

Режим ожидания входного сигнала (подача сигнала с ПК)

• При отключении питания главным выключателем питания или кнопкой POWER повторное включение должно осуществляться не раньше чем через 5 секунд. Небольшой интервал может привести к возникновению неисправности.

• Если монитор находится в режиме ожидания входного сигнала и вы нажимаете кнопку POWER на пульте дистанционного управления, монитор переходит в режим ожидания.

• Вы можете включить/выключить монитор, нажав на выключатель питания монитора.

• При настройке SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ ПИТАНИЯ> СИД питания мигает в режиме ожидания попеременно красным и оранжевым цветом.

• Когда режим STANDBY MODE <РЕЖИМ ОЖИДАНИЯ> установлен в положение STANDARD <СТАНДАРТНО>, время включения может уменьшаться. Пожалуйста, обратите внимание, что в режиме ожидания энергопотребление будет увеличиваться. Настройка даты/времени

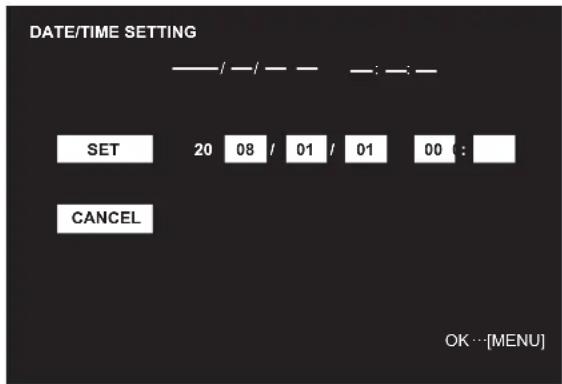

• Если требуется ввести время при первом включении монитора, появляется экран настройки даты/времени. Установите дату и время.

для выбора даты и времени, и нажимайте или для изменения числовых значений.

2. Выберите SET <УСТАНОВИТЬ>, а затем нажмите

• Обязательно установите дату и время.

• Экран настройки даты/времени закроется автоматически, если в течение 15 секунд не выполняется каких-либо действий. После закрытия экрана настройки даты/ времени дату и время можно установить с помощью

DATE/TIME SETTING <УСТАНОВКА ДАТЫ/ВРЕМЕНИ>

из меню OPTION <ОПЦИЯ>.

• Установите дату в формате: “Год/Месяц/День”.

• Установите время в 24-часовом формате.

Часы останавливаются после пребывания монитора с отключенным питанием приблизительно в течение 1 недели.* Экран настройки даты/времени появляется при включении питания. Обязательно установите дату и время. (* Это значение, приведенное в качестве примера. Статус отключенного питания, после которого происходит остановка часов, зависит от статуса монитора.) Блокировка операций вкл/выкл

Операции вкл/выкл питания можно заблокировать, чтобы предотвратить случайное отключение питания монитора. Установите ADJUSTMENT LOCK <БЛОКИР. НАСТРОЕК> в меню FUNCTION <ФУНКЦИЯ> в “2”. (См. Руководство пользователя.)РУССКИЙ

Поиск и устранение неисправностей Прежде чем вызывать ремонтную службу, попробуйте следующие способы устранения неисправностей для появившихся симптомов. Отсутствует изображение или звук.

• Не отключён ли шнур питания? (См. стр. 12.)

• Не переведен ли выключатель питания в положение “ВЫКЛ.”? (См. стр. 14.)

• Не находится ли монитор в режиме ожидания (горит оранжевый СИД питания)? (См. стр. 14.)

• Убедитесь, что выбран правильный режим входа. (См. Руководство пользователя.)

• Если присоединено внешнее оборудование, убедитесь в том, что оно работает (воспроизводит). Не работает пульт дистанционного управления.

• Вставлены ли батарейки с соблюдением полярности (+,-)? (См. стр. 13.)

• Не разряжены ли батарейки? (См. стр. 13.)

Направьте пульт дистанционного управления на датчик для дистанционного управления монитора. (См. стр. 13.)

• Не скрыты ли экранные меню или не заблокированo ли управление? (См. Руководство пользователя.) Поменялся местами звук из левого и правого

Звук слышится только с одной стороны.

Правильно ли присоединены аудио кабели? (Cм. стр. 10 и 11.)

• Убедитесь в том, что аудио кабели для внешних динамиков присоединены правильно: левый и правый кабели могут быть подключены наоборот, или один из двух кабелей может быть не подсоединён. (См. стр. 11.)

• Проверьте настройку BALANCE <БАЛАНС> для меню AUDIO <АУДИО>. (См. Руководство пользователя.) Есть изображение, но нет звука.

• Не отключен ли звук?

Убедитесь в том, что громкость установлена не на минимум.

Присоединён ли аудио кабель ПК (производится серийно)?

• Правильно ли присоединены аудио кабели?

• Подаётся ли звуковой сигнал надлежащим образом на входной разъём аудио, соответствующий выбранному входному разъёму видео?

• Если используется ПК2 или AV2, правильно ли сделана настройка HDMI AUDIO SELECT <ВЫБОР АУДИО ЧЕРЕЗ HDMI>? (См. Руководство пользователя.) Нестабильное видеоизображение.

• Сигнал может быть несовместимым.

• Попробуйте применить автоматическую настройку экрана, когда используется входной разъем ПК3 или входные разъемы ПК4. ПК1 или AV1 не появляются надлежащим образом.

• Правильно ли сделана настройка DVI SELECT <ВЫБОР DVI>? (См. Руководство пользователя.)

• Совместим ли входной сигнал с этим монитором? (См. стр. 10 и 17.)

• Отключите питание присоединенного оборудования, затем включите питание снова.

• Если мониторы соединены последовательно, отключите питание мониторов, а затем включите питание снова. ПК2 или AV2 не появляются надлежащим образом.

• Правильно ли сделана настройка HDMI SELECT <ВЫБОР HDMI>? (См. Руководство пользователя.)

• Совместим ли использующийся кабель HDMI со стандартом HDMI? Монитор не может работать с нестандартным кабелем.

• Совместим ли входной сигнал с этим монитором? (См. стр. 10 и 17.) ПК4 или AV3 не появляются надлежащим образом.

• Правильно ли сделана настройка BNC SELECT <ВЫБОР BNC >? (См. Руководство пользователя.)

• Совместим ли входной сигнал с этим монитором? (См. стр. 11 и 17.) Кнопки управления не работают. Изображение отсутствует.

• Некоторые внешние источники мощных помех могут препятствовать нормальной работе. Отключите питание и включите его снова, выждав не менее 5 секунд, после чего проверьте работоспособность. Переключение режима входа происходит автоматически.

• При включенной ON <ВКЛ> функции AUTO INPUT CHANGE <АВТОНАСТРОЙКА ВХОДА> и отсутствии сигнала на выбранном входе AUTO INPUT CHANGE <АВТОНАСТРОЙКА ВХОДА> автоматически переключает выбранный режим входа на другой режим, на котором присутствует видеосигнал. Режим входа может переключаться в следующих

- когда компьютер находится в режиме ожидания; - когда воспроизведение остановлено на устройстве воспроизведения. СИД питания мигает красным цветом. В углу экрана появляется “STATUS [xxxx]” <СТАТУС [xxxx]>.

• Проблема в оборудовании. Отключите монитор и отправьте заявку на ремонт своему дилеру SHARP. (Когда STATUS ALERT <ОПОВЕЩЕНИЕ О СТАТУСЕ> установлено в OSD & LED. Это зависит от настройки.) При отображении “AUTO DIMMING” <АВТ.УМЕНЬШ.ЯРК.>.

• В случае чрезмерного увеличения температуры внутри монитора яркость подсветки уменьшается автоматически для того, чтобы предотвратить дальнейшее повышение температуры. Если вы в тот момент, когда монитор находится в этом состоянии, попытаетесь при помощи отрегулировать яркость, появится надпись “AUTO DIMMING” <АВТ. УМЕНЬШ.ЯРК.> и вы не сможете изменить яркость.

Устраните причину чрезмерного повышения температуры. Иногда монитор издаёт звук потрескивания.

• Вы можете слышать звук потрескивания из монитора. Это происходит, когда корпус монитора расширяется или сжимается в соответствии с изменениями температуры. Это не влияет на работу монитора. СИД питания мигает поочерёдно красным и зелёным цветом. Когда в углу экрана появляется надпись “TEMPERATURE” <ТЕМПЕРАТУРА>.

• В случае чрезмерного увеличения температуры внутри монитора яркость подсветки автоматически уменьшается для того, чтобы предотвратить возникновение проблем, связанных с высокой температурой. Когда это происходит, на экране отображается “TEMPERATURE” <ТЕМПЕРАТУРА> и попеременно начинают загораться красный и зеленый СИД питания. (Когда TEMPERATURE ALERT <ОПОВЕЩЕНИЕ О ТЕМПЕРАТУРЕ> установлено в OSD & LED. Это зависит от настройки.)

• В случае дальнейшего роста температуры внутри монитора последний автоматически переходит в режим ожидания. (Красный и зеленый СИД питания продолжают попеременно загораться.)

Устраните причину чрезмерного повышения температуры. - Если монитор переходит в режим ожидания из- за роста температуры, то для возвращения в нормальный режим работы выключите основной выключатель питания, а затем включите его снова. Однако, монитор снова перейдёт в режим ожидания, если не устранена причина перегрева. (См. стр. 9.) - Проверьте, не расположен ли монитор в месте, где может происходить резкий подъём температуры. Температура внутри монитора быстро растёт в случае, если заблокированы вентиляционные отверстия монитора.

Температура внутри монитора быстро растёт, если внутри монитора или вокруг вентиляционных отверстий скапливается пыль. Если возможно, удалите пыль. Обратитесь к дилеру компании Sharp с просьбой об удалении скопившейся внутри монитора пыли.16

Спецификации изделия Модель PN-S525 Элемент ЖКД Ширина 52" (132,2 см по диагонали) соответствующий американскому эталону ASV с низким коэффициентом отражения, чёрный TFT ЖКД Максимальное разрешение 1920 x 1080 (в пикселях) Макс. кол. цветов 16,77 M цветов (8 бит/цвет) Размер пикселя 0.600 мм (Г) x 0.600 мм (В) Угол просмотра 176° справа/слева/сверху/снизу (при показателе контрастности ≥ 10) Активная площадь экрана (мм) 1152,0 x 648,0 Входной сигнал компьютера Цифровой (совместимый со стандартом DVI 1.0), Аналоговый RGB (0,7 Vp-p) [75 Ω]

По горизонтали/вертикали (Horizontal/Vertical) раздельно

(TTL: положительный/отрицательный), Синх. по зеленому (Sync-on-green), синхронизации синх по композитному (Composite sync) (TTL: положительный/отрицательный) Система цвета видео PAL, PAL-60, SECAM, NTSC (3,58 МГц), NTSC (4,43 МГц) Plug and play (включил и работай)

Управление питанием VESA DPMS, DVI DMPM Входные разъемы ПК/AV Цифровой DVI-D 24 контакта (HDCP-совместимость) x 1 HDMI x 1 ПК Аналоговый Mini D-sub 15 контактов, 3 ряда x 1 BNC *1*2 x 1 Аудио 3,5 мм мини стерео гнездо x 1

Композитное видео BNC x 1 S-video x 1 Компонентный BNC (Y, Cb/Pb, Cr/Pr)

x 1 Аудио RCA контакт (Лев/Прав) x 1 Последовательный (RS-232C) D-sub 9 контактов x 1 Выходные разъёмы ПК/AV Цифровой DVI-D 24 контакта x 1 Аудио RCA контакт (Лев/Прав) x 1 Последовательный (RS-232C) D-sub 9 контактов x 1 Динамик 7 Вт + 7 Вт [6 Ом] Разъём LAN 10 BASE-T/100 BASE-TX Требование к электропитанию AC 100 В - 240 В, 50/60 Гц Рабочая температура 0°C - 40°C Рабочая влажность 20% - 80% (без конденсации) Потребляемая мощность 275 Вт (Режим ожидания входного сигнала: 12 Вт

, Режим ожидания: 2,0 Вт

Размеры (мм) Прибл. 1254 x 149 x 742 (исключая выступы) Вес (кг) Прибл. 39 (исключая временную подставку) *1 Не может быть использована одновременно. *2 Не поддерживает режим plug and play. *3 Когда AUTO INPUT CHANGE <АВТОНАСТРОЙКА ВХОДА> установлена в положение OFF <ВЫКЛ>. *4 Когда режим STANDBY MODE <РЕЖИМ ОЖИДАНИЯ> установлен в положение LOW POWER <МАЛАЯ МОЩНОСТЬ>, LAN <ЛОКАЛЬНАЯ СЕТЬ> и SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ ПИТАНИЯ> не используются. Когда режим STANDBY MODE <РЕЖИМ ОЖИДАНИЯ> установлен в положение STANDARD <СТАНДАРТНО>, 12Вт. В соответствии с нашей политикой постоянного улучшения наших изделия, корпорация SHARP оставляет за собой право вносить изменения в дизайн и спецификации изделия без предварительного уведомления. Указанные значения технических характеристик являются номинальными значениями среднестатистического прибора. Возможны некоторые отклонения от этих значений у отдельных приборов.

Управление питанием Данный монитор соответствует стандартам VESA DPMS и DVI DMPM. При этом, чтобы работала данная функция управления питанием монитора, видеокарта и компьютер должны поддерживать один и тот же стандарт. DMPM: Digital Monitor Power Management

• Когда AUTO INPUT CHANGE < АВТОНАСТРОЙКА ВХОДА> установлена в положение OFF <ВЫКЛ>. DMPM Monitor ON Active OFF

275 Вт 12 Вт*РУССКИЙ

Совместимая синхронизация сигналов (ПК) VESA

US TEXT Sun Разрешение экрана Hsync Vsync Частота точек

АНАЛОГОВЫЙ (ПК3/ПК4)

*1 Отображает уменьшенное изображение.

• Все совместимы только при не черезстрочной развёртке.
• В зависимости от присоединенного ПК изображения могут отображаться не так как нужно, даже если на вход подаётся совместимый сигнал, описанный выше.* Значение частоты для режима Sun приведенны в качестве справочных. Спецификации

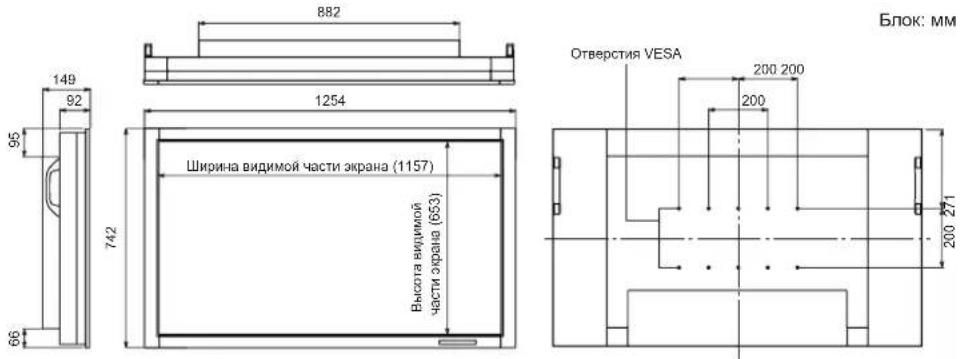

Чертежи с указанием размеров Имейте ввиду, что указанные значения являются приблизительными.

Высота видимой части экрана (653) Ширина видимой части экрана (1157) Блок: мм 200 200 200 Отверстия VESA При креплении монитора убедитесь, что используются кронштейны для крепления к стене/потолку, совместимые с методом крепления VESA. SHARP рекомендует использовать винты M6 и затяжку винтов. Обратите внимание, что глубина отверстия для винта в мониторе равна 10 мм. Слабое крепление может привести к падению изделия, что, в свою очередь, может стать причиной серьезных травм людей, а также привести к повреждению изделия. Длина винта должна быть такой, чтобы из отверстия в мониторе выступало не менее 8 мм резьбы. Использовать кронштейн, отвечающий критериям стандарта UL1678 и способный выдержать как минимум 4-кратный вес монитора.18

Контакты входного разъема ПК1/AV1 (DVI-D 24 контакта)

TMDS данные 2- TMDS данные 2+ TMDS данные 2/4 экранированы

Тактовый генератор DDC DDC данные

TMDS данные 1- TMDS данные 1+ TMDS данные 1/3 экранированы

Обнаружение горячего подключения TMDS данные 0- TMDS данные 0+ TMDS данные 0/5 экранированы

Зкран тактового генератора TMDS Тактовый генератор TMDS + Тактовый генератор TMDS -

Контакты входного разъема ПК2/AV2 (Разъем HDMI

TMDS данные 2+ TMDS данные 2 экранированы TMDS данные 2- TMDS данные 1+ TMDS данные 1 экранированы TMDS данные 1- TMDS данные 0+ TMDS данные 0 экранированы TMDS данные 0- Тактовый генератор TMDS +

Зкран тактового генератора TMDS Тактовый генератор TMDS - CEC

SCL SDA DDC/CEC ЗАЗЕМЛ +5 В Обнаружение горячего подключения

Контакты входного разъема ПК3 (Mini D-sub 15 контактов)

Вход красного видеосигнала Вход зелёного видеосигнала Вход синего видеосигнала

ЗАЗЕМЛ для красного видеосигнала ЗАЗЕМЛ для зелёного видеосигнала ЗАЗЕМЛ для синего видеосигнала

DDC данные Вход синхросигнала Hsync Вход синхросигнала Vsync Тактовый генератор DDC

Контакты входного разъема RS-232C (D-sub 9 контактов)

Переданные данные Принятые данные

Контакты выходного разъема ПК/AV (DVI-D 24 контакта)

TMDS данные 2- TMDS данные 2+ TMDS данные 2/4 экранированы

Тактовый генератор DDC DDC данные

TMDS данные 1- TMDS данные 1+ TMDS данные 1/3 экранированы

Обнаружение горячего подключения TMDS данные 0- TMDS данные 0+ TMDS данные 0/5 экранированы

Зкран тактового генератора TMDS Тактовый генератор TMDS + Тактовый генератор TMDS -

Контакты выходного разъема RS-232C (D-sub 9 контактов)

Принятые данные Переданные данные

DDC (plug and play) Данный монитор поддерживает стандарт VESA DDC (Display Data Channel). DDC - это стандарт сигналов (plug and play) для подключения мониторов к компьютерам. При этом они самостоятельно обмениваются информацией о разрешении и других параметрах. Данная функция может использоваться в случае, если компьютер поддерживает стандарт DDC и сконфигурирован таким образом, чтобы определять мониторы, поддерживающие функцию plug and play. Имеется несколько разновидностей стандарта DDC, в зависимости от метода обмена данными. Данный монитор поддерживает стандарт DDC2B.汉语
