用户手册 SA10 ARCAM

…购买 Arcam SA10/SA20 集成放大器。 Arcam 生产优质专业音频产品已有三十多年的历史，新款 SA10/SA20 集成放大器是屡获殊荣的高保真广泛 产品系列中的最新一员。Arcam 是英国最受推崇的音频设备企业之一，HDA 系列的设计吸取了其所有的 设计经验，这促成了 Arcam 具有最佳性能的立体声放大器产品系列，这些放大器经过精心设计和制造， 可以给您带来多年的听觉享受。 本手册是 SA10/SA20 放大器的安装和使用指南，包含有这些放大器的更先进功能的相关信息。请参考下 一页显示的目录列表转到您想要了解的章节。 我们希望该产品能够给您带来多年的无故障操作体验。如果您的产品发生任何故障（这种情况很罕见）， 或者您只是想要了解有关 Arcam 产品的更多信息，我们的经销商网络将很乐意为您效劳。您也可以通过 Arcam 网站 www.arcam.co.uk 了解更多信息。 SA10/SA20 研发团队CN-3

欢迎 CN-2 概述 CN-4 放置设备 CN-4 电源 CN-4 连接线缆 CN-4 前面板连接和控制 CN-5 后面板连接和控制 CN-6 网络连接 CN-7 RS232 连接 CN-7 USB 连接 CN-7 操作 CN-8 开机 CN-8 设置菜单 CN-8 自动待机 CN-8 显示屏 CN-8 唱机输入 CN-8 选择音频源 CN-8 数字音频输入 CN-8 模拟音频输入 CN-8 前置放大器输出 CN-8 调整平衡 CN-8 聆听 CN-8

扬声器 CN-9 单线分音 CN-9 双路放大 CN-10 遥控器 CN-11 设置菜单 CN-12 开始之前… CN-12 系统设置 CN-12 网络设置 CN-12 故障排除 CN-13 SA10 规格 CN-14 SA20 规格 CN-15 全球联保 CN-16CN-4

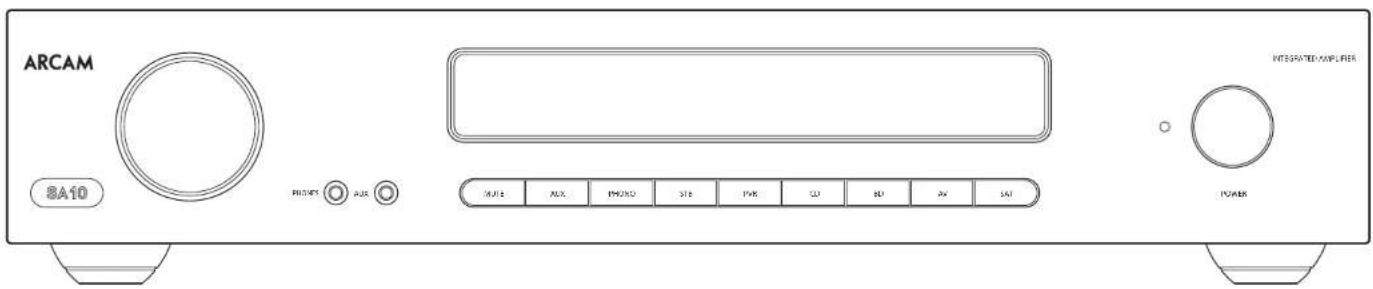

PHONES Arcam SA10/SA20 放大器 Arcam SA10/SA20 集成放大器提供了同类产品中 处于领先地位的卓越音质，可以最佳地再现您的

该产品吸取了 Arcam 多年的放大器设计经验，采用 最佳质量的元件和工程实践生产而成，能够可靠地 为您服务，给您带来多年的音乐享受。 SA10/SA20 具有卓越的性能水平，能够将音乐表现

将放大器置于平坦结实的表面上，远离日光直 射或热源，并避免接触湿气。 请勿将 SA10/SA20 置于功率放大器或其他热源的

除非提供良好的通风，否则请勿将放大器置于 书柜或陈列柜等封闭空间。SA10/SA20 在正常工

请勿将其他任何组件或物体置于放大器之上， 因为这可能会阻挡散热器周围的气流，使放大 器变得过热。（置于放大器之上的设备也会变

确保不会阻挡前端面板显示屏右方的遥控接收 器，否则，可能会影响遥控器的信号接收。 请勿在本设备的之上放置录音机。录音机对主 电源产生的噪声非常敏感，如果录音机与主电 源靠得太近，会录下背景“哼声”。 强电磁干扰会影响本设备的正常工作。如果发 生这种情况，只需简单地使用电源按钮重置本 设备，或者将本设备移至另一位置。

放大器由安装在导线上的模块化电源插头供电。请 检查随附的插头是否与您的电源规格相符 — 如需 新的电源导线，请联系您的 Arcam 经销商。 如果主电源的电压与电源插头上规定的电压不同， 请立即联系您的 Arcam 经销商 将电源线的 IEC 插头一端推入放大器背面的插座， 确保插入到位。将电源线的另一端插入主电源插 座，必要时打开插座的电源。

建议使用针对特定应用设计的优质屏蔽线缆。其他 线缆的电阻特征不同，会降低系统的性能（例如， 请勿使用视频专用线缆来传输音频信号）。尽量使 用短线缆，其长度只要够用即可。 在连接设备时，最好让主电源线尽量远离音频线。 否则，音频信号中可能会出现令人讨厌的噪声。CN-5

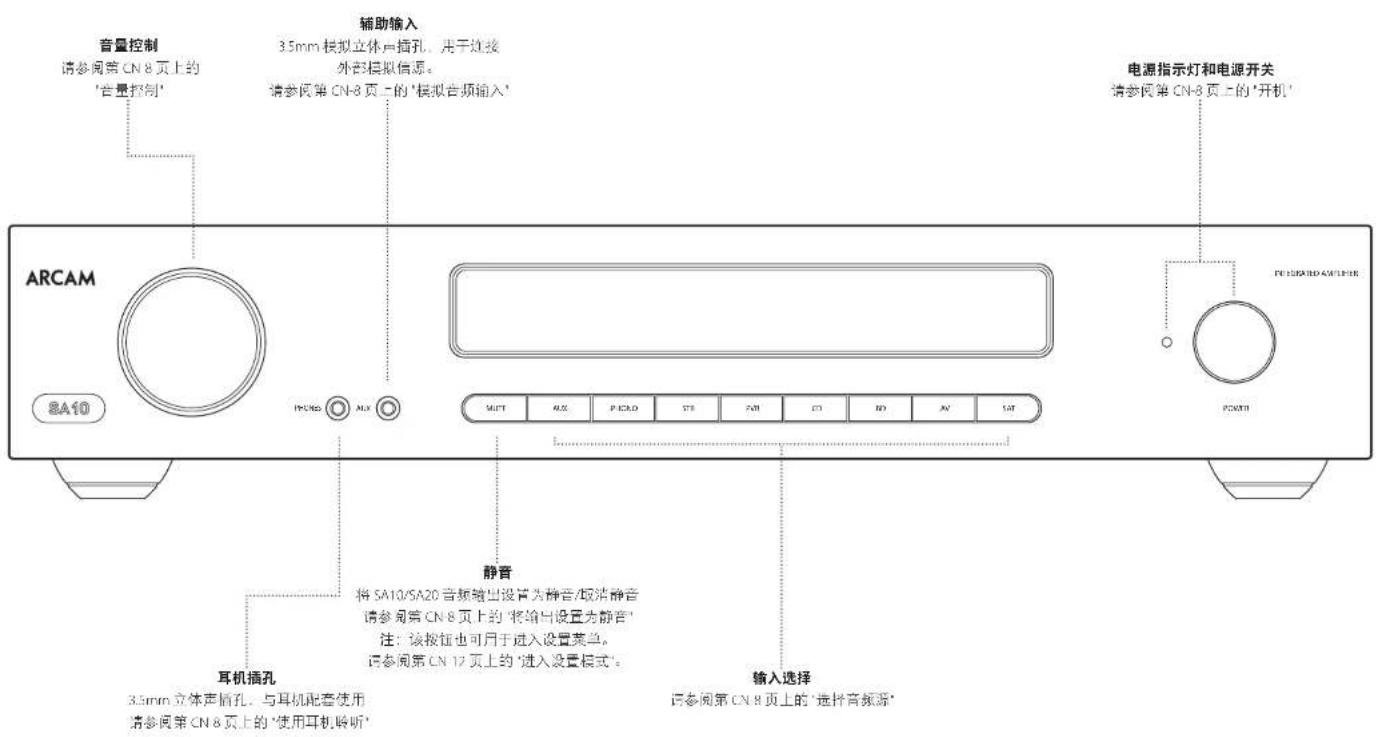

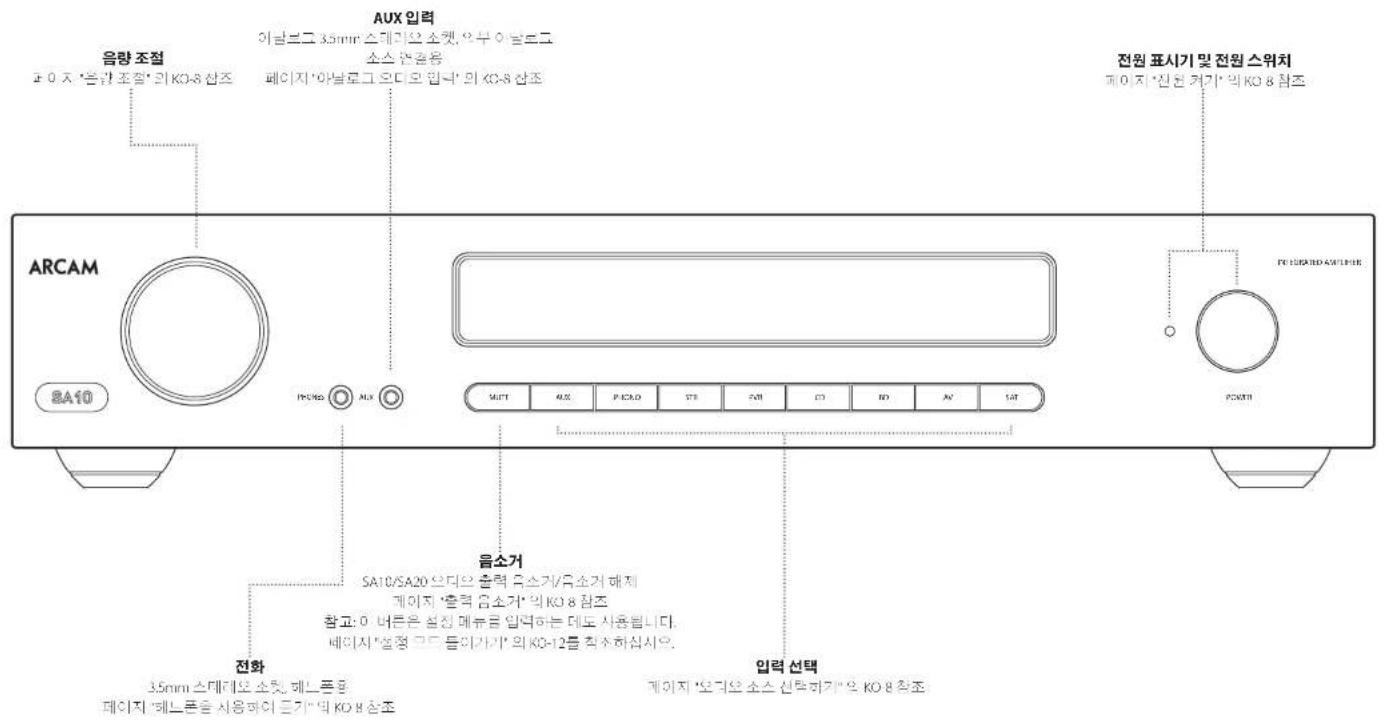

3.5mm 立体声插孔，与耳机配套使用 请参阅第 CN-8 页上的 "使用耳机聆听"

将 SA10/SA20 音频输出设置为静音/取消静音 请参阅第 CN-8 页上的 "将输出设置为静音" 注：该按钮也可用于进入设置菜单。 请参阅第 CN-12 页上的 "进入设置模式"。

请参阅第 CN-8 页上的 "模拟音频输入"

请参阅第 CN-8 页上的 "选择音频源"

请参阅第 CN-8 页上的 "开机"CN-6

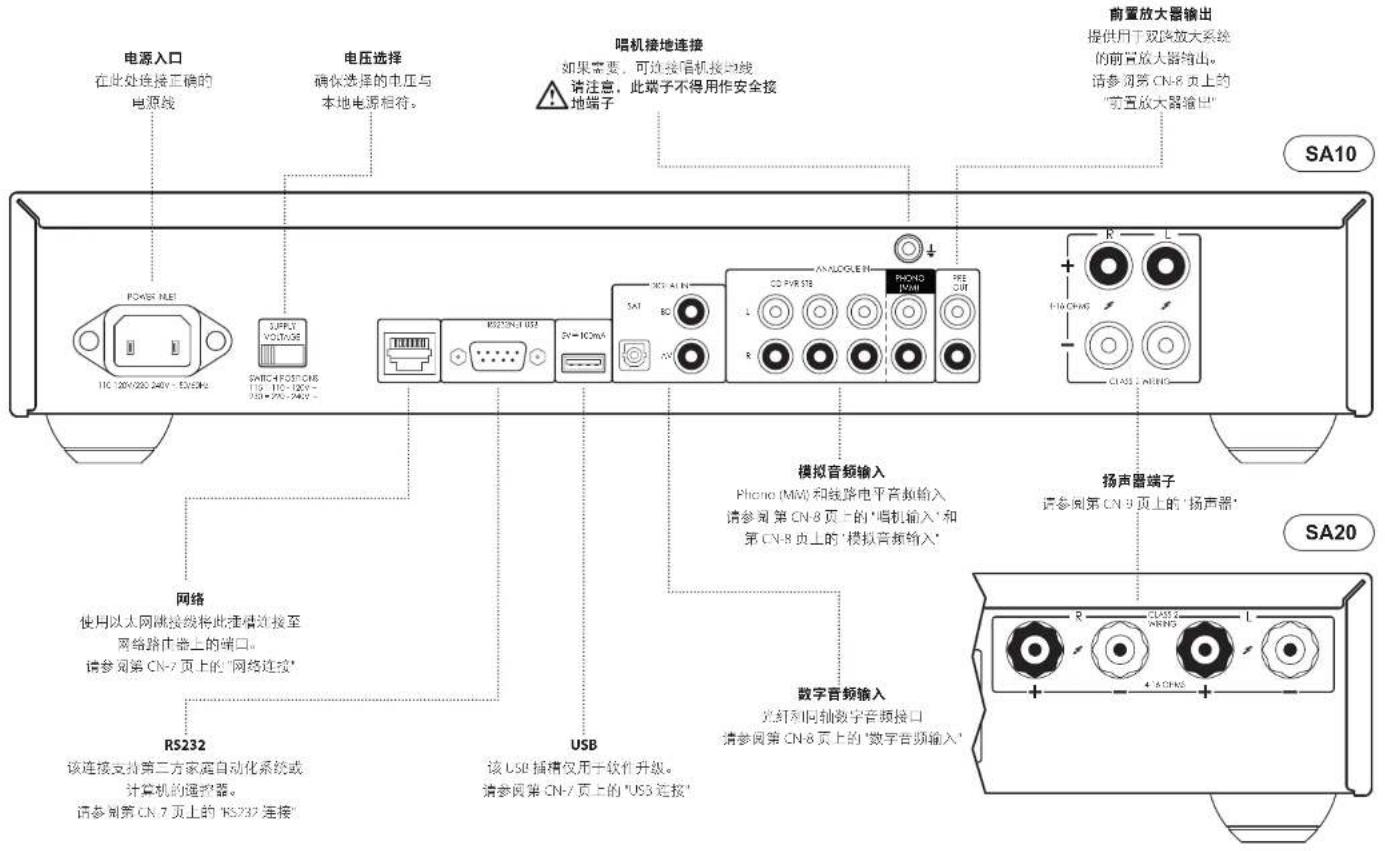

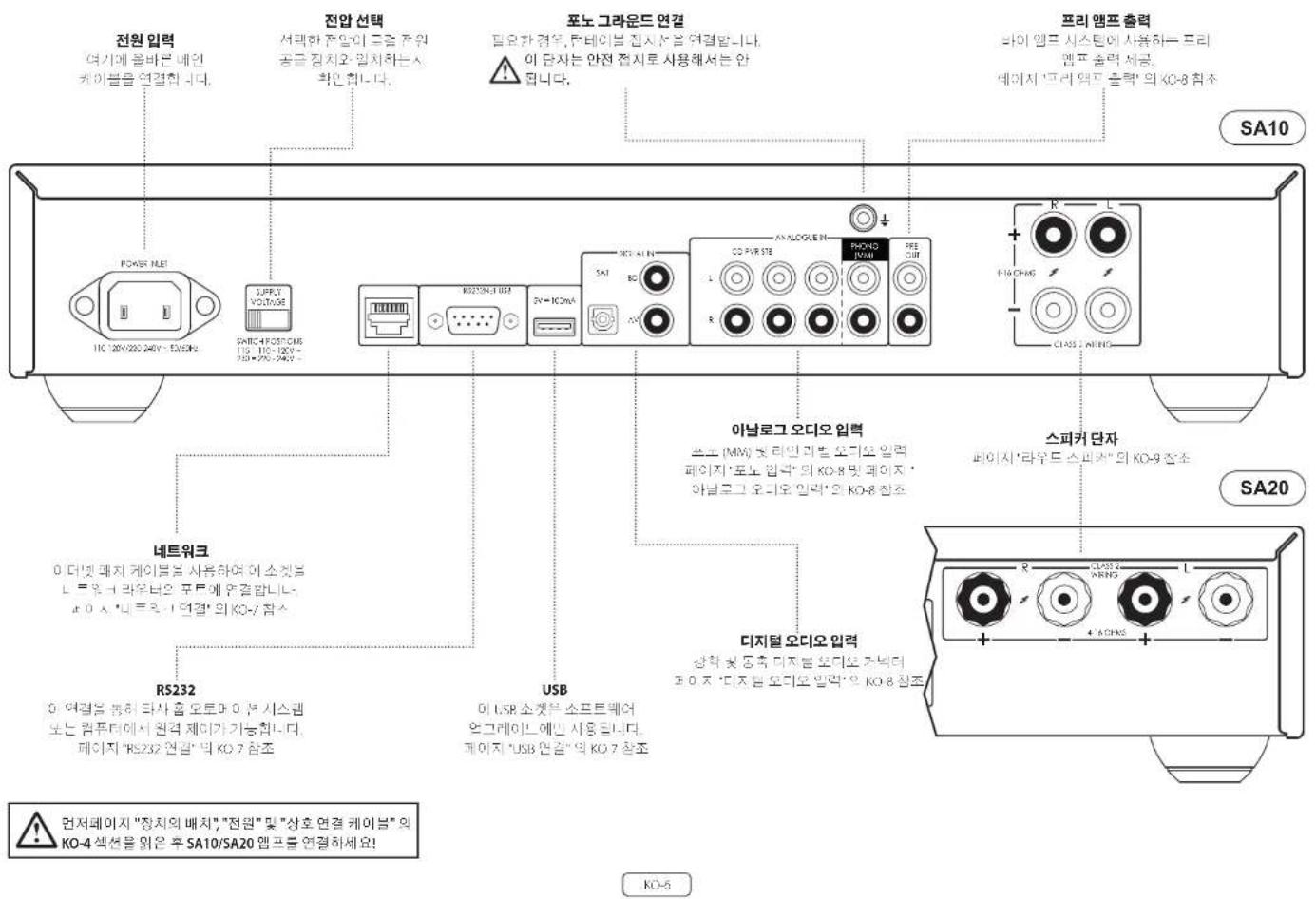

USB 该 USB 插槽仅用于软件升级。 请参阅第 CN-7 页上的 "USB 连接"

如果需要，可连接唱机接地线 请注意，此端子不得用作安全接

光纤和同轴数字音频接口 请参阅第 CN-8 页上的 "数字音频输入"

Phono (MM) 和线路电平音频输入 请参阅 第 CN-8 页上的 "唱机输入" 和 第 CN-8 页上的 "模拟音频输入"

请参阅第 CN-7 页上的 "网络连接" RS232 该连接支持第三方家庭自动化系统或

请参阅第 CN-7 页上的 "RS232 连接"

DIGITAL INANALOGUE INPHONO(MM) 在连接 SA10/SA20 放大器之前，请阅读 "放置设备"、 "电源" 和 第 CN-4 页上的 "连接线缆" 部分！CN-7

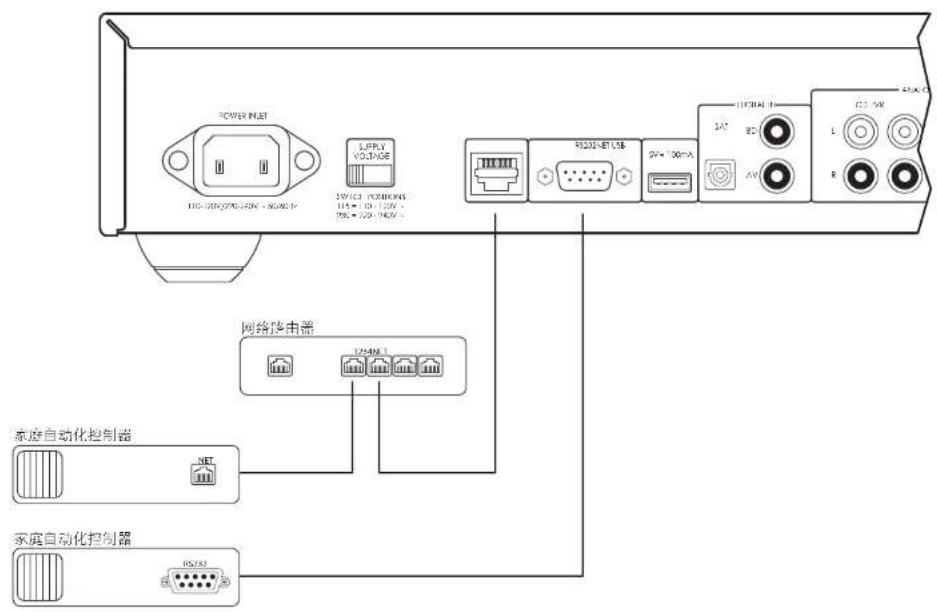

可将 SA10/SA20 连接到本地网络，从而对其进行 远程控制和监控。请参考控制文档（可在网址 www.arcam.co.uk 查找）以了解更多信息。 RS232 连接 RS232 输入是适用于家庭自动化系统或计算机的可 选连接。可使用各种第三方系统对所有的娱乐设备 进行精密控制。请联系经销商或安装人员以了解详 细信息。可按需提供遥控协议的技术详细信息，请 联系 Arcam，电子邮箱：support@arcam.co.uk。 USB 连接 USB 端口仅用于软件升级。有关最新软件以及更多 信息，请访问以下网址：www.arcam.co.uk。 POWER INLET110-120V/220-240V ~ 50/60HzSUPPLYVOLTAGESWITCH POSITIONS115 = 110 - 120V ~230 = 220 - 240V ~RS232NET USB5V 100mA SAT

POWER 按钮用于打开和关闭设备。状态指示灯 LED 用于指示放大器的状态：如果设备已连接电源 并开机，该指示灯会由红色变为橙色，然后变为

可通过 SA10/SA20 设置菜单对放大器的某些功能进 行定制。详情请参阅 第 CN-12 页上的 "设置菜单"。

根据针对消费类产品的国际法规，本设备设计为： 如果在较长时段内未检测到任何用户交互和音频输 入信号，则会进入低功耗待机模式。通过向任一方 向转动前面板上的音量旋钮或按遥控器上的 按键，本设备即可退出待机模式。 可用值的范围为从关闭到 4 小时，以半个小时为

注：如果待机超时时间设置为关闭，则会禁用待机

按遥控器上的 DISP 按钮可调整前面板显示屏 的亮度。亮度可设置为‘全亮’、‘暗淡’或

如果 SA10/SA20 断电且显示屏亮度设置‘关闭’， 则在设备再次加电时显示屏会瞬间恢复至全亮度，

SA10/SA20 提供了预放大级来处理来自 MM（动磁 式）唱头的低压输出。PHONO 输入规格请参见 第 CN-14 页上的 "SA10 规格" 和 第 CN-15 页上的 "SA20

警告：切勿将标准线路电平信源接入至该输入。这 将导致您的放大器和扬声器因为额外的增益而严重 受损，由此造成的设备损坏不在保修范围之内。

AUX、PHONO、STB、PVR、CD、BD、AV、SAT 的按钮，即可通过前面板或遥控器选择音频源。 每种情况下，都会从有着对应名称的输入插孔选

注：STB、PVR、CD、BD 和 AV 按钮也可用于浏览

SA10/SA20 设置菜单，如 第 CN-12 页上的 "浏览设置

SA10/SA20 具有两个同轴和一个光纤数字输入，可 连接到可用信源设备相应的数字音频输出。尽管输 入已标明用于特定设备，但仍可用于连接具有同轴 或光纤数字输出的任何设备。

BD 用于蓝光或 BD, DVD 播放器的同轴数字

AV 用于通用试听设备的同轴数字输出，例 如VCR,TV 或卫星接收器 SAT 用于卫星电视接收器或有线电视机顶盒

注：SA10/SA20 只支持双通道 PCM 音频输入

尽管输入已标明用于特定设备，但所有输入都拥有 相同的特征，每一种输入都可用于任何线路电平产 品。例外的输入为 PHONO (MM) 输入。请参阅第 CN-14 页上的 "SA10 规格" 和 第 CN-15 页上的 "SA20

AUX 前面板上的 3.5mm 模拟输入，用于 与 MP3 播放器等设备配套使用。如需 连接 MP3 播放器（或其他便携式音频 设备），需要在便携式音频播放器的 AUX 输入和耳机输出插孔之间连接一 根 3.5mm 转 3.5mm 线缆（未随附） STB 用于机顶盒的模拟输出 PVR 用于个人视频录像机或类似设备的模拟

如欲将 SA10/SA20 作为专用前置放大器或双路放大 系统的一部分使用，可将 PRE OUT 插孔与功率放 大器的输入插孔相连接。连接详情请参阅第 CN-6 页上的 "后面板连接和控制"，输出规格请参阅 第 CN-14 页上的 "SA10 规格" 和 第 CN-15 页上的 "SA20

通过平衡设置，可增大一个通道（左或右）相对于 另一通道的音量。改变平衡可能有助于还原非中心 聆听位置的立体声声像。 如需调整平衡，请按遥控器上的 BAL

使用音量控制旋钮（或遥控器上的按钮）改变音 量。顺时钟转动旋钮可增大音量，逆时针转动旋钮

耳机插孔 (PHONES) 可支持阻抗额定值介于 16Ω 和 2kΩ 之间、配有 3.5mm 立体声插头的耳机。 插入耳机之后，前置放大器输出和扬声器均会静 音，而前面板显示屏会显示‘耳机’。 耳机输出始终处于活动状态，除非放大器已设置为

按前面板或遥控器上的 MUTE 按钮，可将 SA10/SA20

的输出设置为静音。如果将设备设置为静音，则前面 板电源指示灯会变为橙色，显示屏会显示“静音”而

如需取消静音，请再按一次 MUTE 或调节音量（通 过转动音量控制旋钮或按遥控器上的音量控制键）。

可将处理器模式分配给任何输出。在该模式下， SA10/SA20 会设置为固定电平。请参阅第 CN-12 页 上的 "PM Input - 处理器模式输入" 以了解在处理器 模式下如何指定所使用的输入的详细信息。如需 设置所需的固定音量大小，请参阅 第 CN-12 页上的 "PM Volume - 处理器模式音量"。CN-9

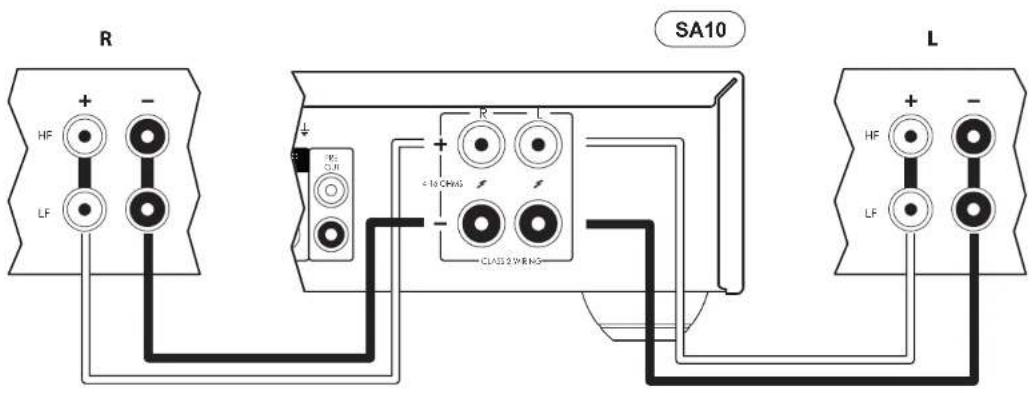

可采用多种不同的方式将扬声器连接至 SA10/SA20 放大器。以下部分描述了，对于最常见的配置，如 何连接扬声器和放大器。

如果每个扬声器都有多对连接端子，请使用扬声器 上标有‘LF’或‘低频’的端子。 将放大器上的右侧扬声器连接的红色正端子（标有 R+）连接至您右侧扬声器的正端子。类似地，将放 大器上的右侧扬声器连接的黑色负端子（标有 R-） 连接至您右侧扬声器的负端子。对于左侧扬声器， 重复此过程，连接时使用放大器上标有 L+ 和 L- 的

警告：如果扬声器支持双线分音，则配有将低频 (LF) 端子连接至高频 (HF) 端子的导电金属条；在单 线分音系统中，不得拆除该金属条。 POWER INLET110-120V/220-240V ~ 50/60HzSUPPLYVOLTAGESWITCH POSITIONS115 = 110 - 120V ~230 = 220 - 240V ~

不要在放大器打开的情况下，将扬声器连接至任何放大器。我们建议，在开始连接之前，将您放大器

连接扬声器后，在首次打开您的放大器之前，请彻底检查所有连接。请确保没有裸露的导线或线缆相 互接触，也没有裸露的导线或线缆触及放大器底座（这可能会导致短路），而且连接的极性正确。一 定要对放大器和扬声器的接线均进行检查。 连接完毕后：打开放大器，选择源信号，然后将音量逐渐增大至所需的聆听音量大小。 如果您不确定应如何连接您的系统，请联系您的 Arcam 经销商，他们将十分乐意为您提供帮助。CN-10

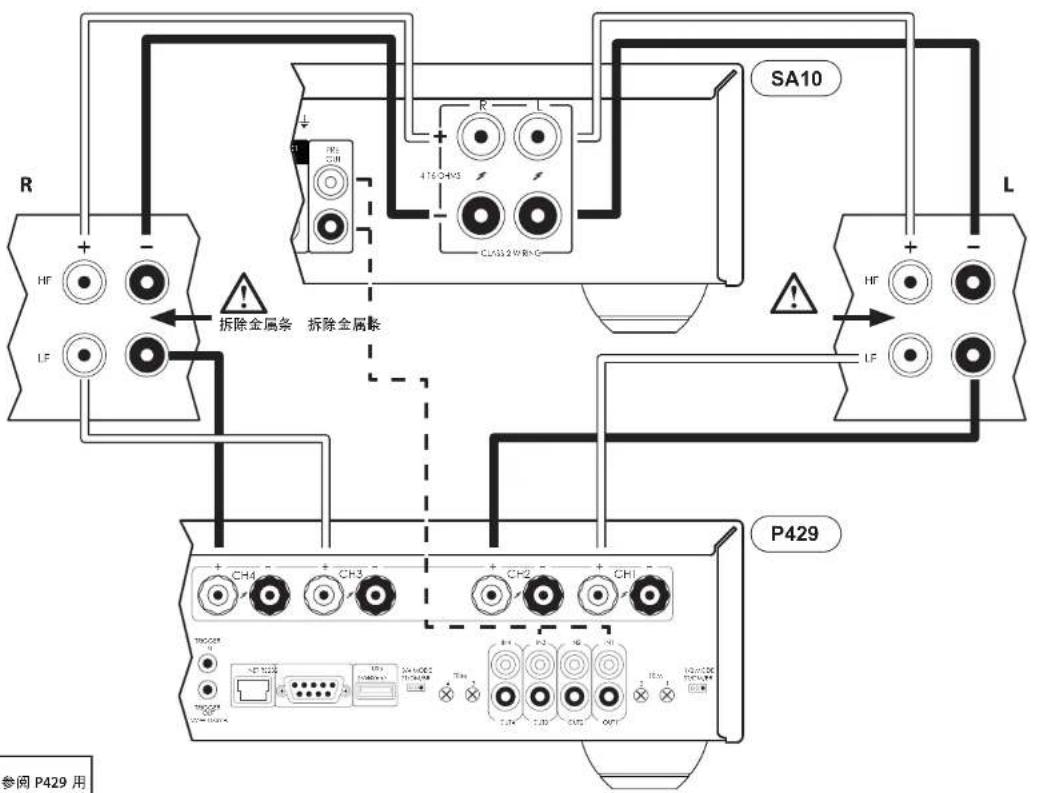

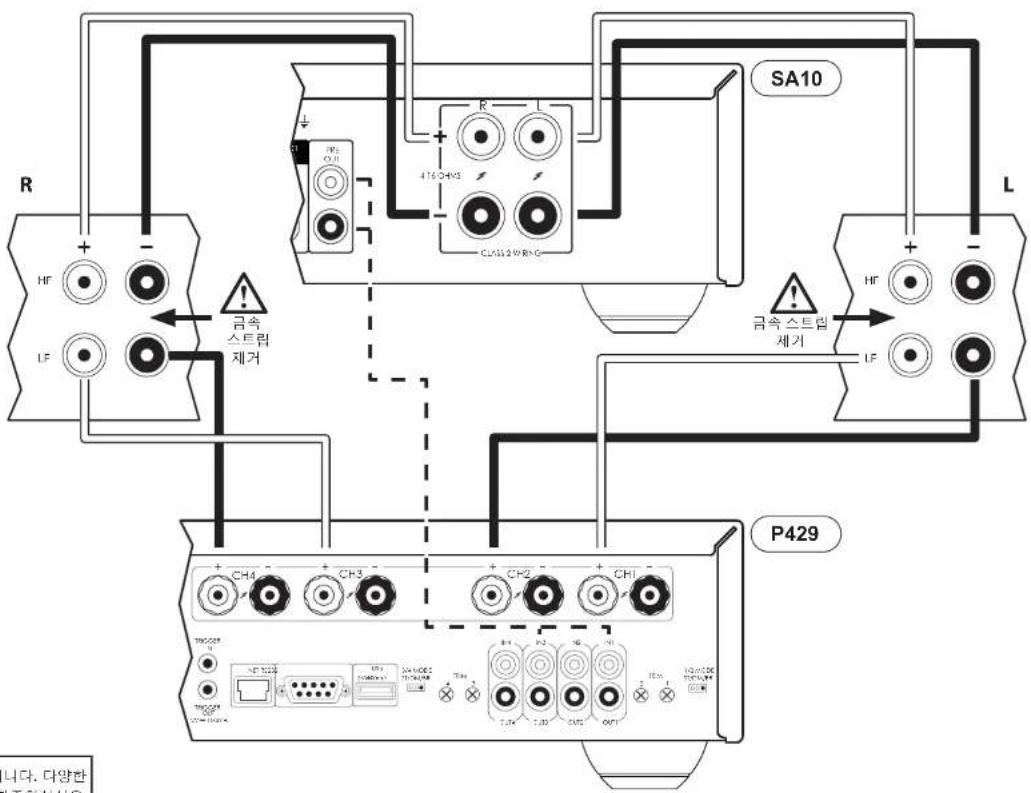

双路放大是通过两个放大器分离低频和高频信号的

双路放大每个通道需要使用两个放大器。通常， SA10/SA20 用于驱动高频（高音）扬声器，而另一 个放大器（如 Arcam P429）用于驱动较低频率（低

按照单线分音部分的描述将 SA10/SA20 连接至扬声 器，但 SA10/SA20 应连接至标有‘HF’或‘高频’的 扬声器端子。接下来，将 P429 功率放大器连接 至‘LF’或‘低频’端子，如图所示。另外还需要 一对音频互连线缆，以便将 SA10/SA20 的前置放大 器输出连接至另一个放大器的功率放大器输入。 警告：必须拆除扬声器上将低频 (LF) 端子连接至高 频 (HF) 端子的金属条。否则，会导致两个放大器 均受到损坏，由此造成的设备损坏通常不在保修范

IN4 OUT4 IN3 OUT3 IN2 OUT2 IN1 OUT1 5V 100mA USB CH4 CH3 CH2 CH1 P429 拆除金属条 拆除金属条 本示例中，P429 在桥接模式下进行配置。请参阅 P429 用 户手册以了解各种不同的配置模式。CN-11

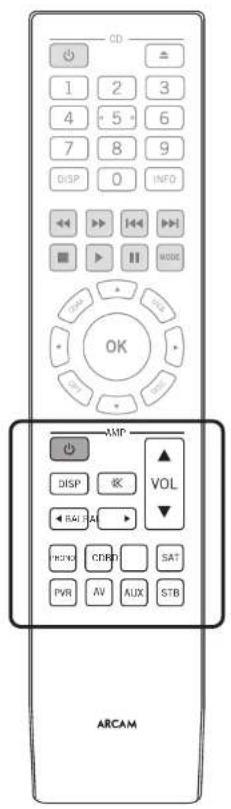

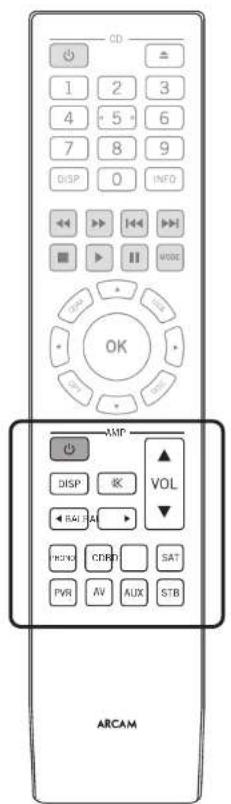

AMP INFO 遥控器经过预编程，可与 SA10/SA20 放大器及 Arcam CD 播放器配套使用。本节的信息仅适用于 遥控器的 AMP 功能区。 请先确保附带的 2 节 AAA 电池已装入，然后再尝试

1. 在遥控器装置正面朝下的情况下，按下电池盒

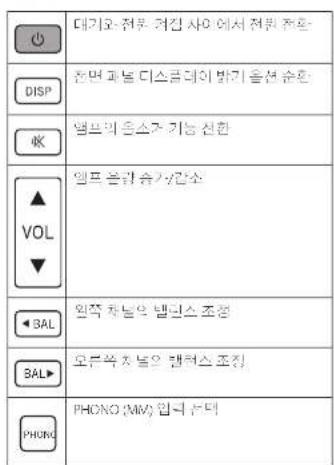

盒盖的防滑凹痕，将盒盖滑开。 在待机和开机之间切换电源 循环切换前面板显示屏的亮度选项

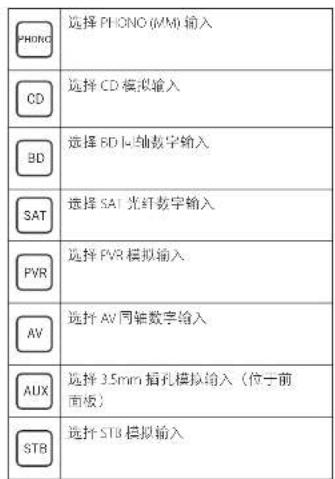

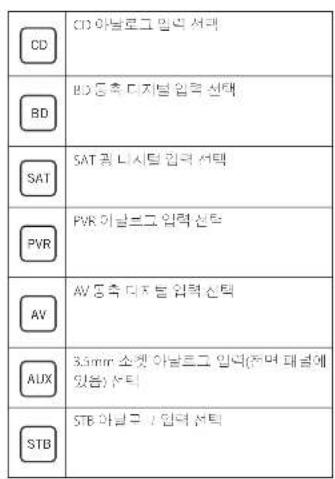

选择 BD 同轴数字输入 SAT 选择 SAT 光纤数字输入 PVR 选择 PVR 模拟输入

选择 AV 同轴数字输入 AUX 选择 3.5mm 插孔模拟输入（位于前

STB 选择 STB 模拟输入 注：随附的遥控器可支持 SA10/SA20 集成放大器以及 Arcam CD 播放器。以下部分仅适用于遥控器的 AMP 功能区。请参阅 CD 用户手册以了解遥控器 CD 功能区的说明。

2. 装入两节 AAA 电池（随附）。按照电池盒上的

‘+’、‘-’ 标记，以正确的方向小心地装入

3. 将电池盒盒盖滑回，使其锁定到位，即听到咔

遥控器需要对准 SA10/SA20 的前面板，以确保能够 可靠地进行操作。CN-12

可通过设置菜单配置 SA10/SA20 集成放大器的各种

如欲进入设置菜单，请长按前面板上的 MUTE 按键 大约 3 秒。

按下与显示屏所显示功能相对应的前面板按键，即 可浏览设置菜单，如下所示。 如需更改设置，只需向左或向右转动控制旋钮

AVBDCDPVRSTB 主屏幕 退出菜单并返回到主显示屏 向上 导航到上一个菜单选项 向下 导航到下一个菜单选项 向左 向左导航或移动到上一个字段 向右 向右导航或移动到下一个字段 确定 保存当前设置并移动到下一个

System Setttings Display - 显示屏 用于改变前面板显示屏的亮度。可用设置为全亮、 暗淡和关闭。默认设置为暗淡。 Balance - 平衡 向左、向右转动 SA10/SA20 音量控制旋钮可分别改 变左、右声道平衡。默认设置为 0。 Phones Ovr - 耳机覆盖 控制当一副耳机连接到前面板上的 PHONES 插孔时 扬声器输出是否静音。默认值为关闭。 Timeout - 超时 该选项用于选择设备进入待机状态之前的空闲时间 长度。可用选项为：关闭、30 分钟、1、2 和 4 小 时。默认设置为 30分钟。 PM Input - 处理器模式输入 指定处理器模式下所使用的输入。 该模式可分配 给任何输出。在这种情况下，SA10/SA20 输出电平 会设置为固定电平。默认设置为无。 PM Volume - 处理器模式音量 指定处理器模式输入所需的音量大小。默认设置 为 30。 Filter - 过滤 指定 DAC 中使用的数字滤波器。

启用 Control 4发现。 PLL Width - PLL宽度 NORMAL是默认设置，几乎适用于所有来源。仅当 您遇到噪音或信号丢失（最有可能来自诸如电视机 顶盒之类的高抖动源）时，才选择WIDE。 System Code - 系统代码 更改 SA10/SA20 所响应的红外系统代码（16 或 19）。默认代码为 16。 注：随附的遥控器仅支持红外系统代码 16 且不能

System Update - 系统更新 该选项用于执行系统的软件更新。 System Reset - 系统重置 将 SA10/SA20 恢复到出厂默认设置。

Network Settings Net Standby - 网络待机 设备处于待机状态时启用或禁用 SA10/SA20 的网络 控制。默认设置为关闭。 注：即使禁用网络待机，仍可通过 RS232 命令对设

RS232 Standby - RS232 待机 设备处于待机状态时启用或禁用 SA10/SA20 RS232 控制。默认设置为关闭。 Network Setup - 网络信息网络设置 可将 SA10/SA20 设置为连接到网络时自动获取 IP 地 址。为此，请选择 DHCP 开启并按确定。 某些提供商要求输入固定的 IP 地址。为此，请选 择 DHCP 关闭并按确定。使用左、右导航键在字段 之间移动并转动 SA10/SA20 音量控制旋钮设置这些

默认网络设置模式为 DHCP 开启。 Network Info - 网络信息 显示所有与网络设置相关的信息，如下所示: 设备

的 DHCP 设置、IP 地址、MAC 地址以及网络名称。CN-13

没有声音 SA10/SA20 放大器已正确插入并开机 音频源已正确连接，已选择正确的输入且未静音 SA10/SA20 未处于保护模式，如下所述 声音意外中断 SA10/SA20 可能进入了保护模式，由所检测到的故障来确定。前面 板 LED 会提示故障类型，如以下列表所示 蓝色闪烁：设备的内部温度已达到不安全的水平。使 SA10/SA20

红色闪烁：SA10/SA20 放大器检测到扬声器短路。如果出现这种 情况，请检查所有的扬声器线缆，以确保线缆均未短接。使用 裸线进行接扬声器连接时，该故障极为常见。 橙色闪烁：放大器检测到直流偏移。 出现上述任何故障，放大器会自行关闭，从而停止向扬声器供 电。如欲继续使用 SA10/SA20，则必须排除故障并关闭设备然后再

遥控器中的电池电量充足。 前面板上的接收传感器未被挡住，您需要将遥控器指向该传

前面板显示屏黑屏 未关闭显示屏。按遥控器上的 DISP 按钮。请参阅第 CN-8 页上的

模拟输入上有电流哼声 所有线缆的连接得当。如果必要，请从连接器中拔出电缆，然 后重新将它完全插入（执行此操作之前关闭电源）。 信源线缆连接器内部连接未断开或不存在焊锡不良。 如果只是在连接特定的信源组件时发出电流哼声，请检查与此 信源之间的闭路天线或碟形卫星天线连接是否已进行接地绝

无法连接到有线网络 在 SA10/SA20 和网络硬件之间正确连接了所使用的网线。

将网络设置为使用固定 IP 地址，将 SA10/SA20 设置为使用 DHCP

将网络设置为使用 DHCP，将 SA10/SA20 设置为使用固定 IP 地

址。请参阅 第 CN-7 页上的 "网络连接" 和 第 CN-12 页上的 "网络 设置"CN-14 SA10 规格 每通道持续功率输出（0.5% THD） 双通道，8Ω，20Hz—20kHz 50W 双通道，4Ω，1kHz 85W 谐波失真，80% 功率，8Ω，1kHz 0.003%

唱机 (MM) 唱头： 1kHz 时的输入灵敏度 5mV 输入阻抗 47kΩ + 100pF 频率响应（参考 RIAA 曲线） 20Hz – 20kHz ± 1dB 信噪比 (A-wtd) 50W，5mV 基准输入 80dB 过载边限，1kHz 时参考 5mV 21dB

至 600Ω 的最大输出电平 5Vrms 输出阻抗 1Ω 负载范围 16Ω – 2kΩ

电源电压 110-120V 或 220-240V，50-60Hz 最大功耗 350W 尺寸 宽×深×高（含支脚、控制旋钮和扬

SA20 规格 除非另有说明，否则所有规格值均为典型 值。Arcam 针对其产品推行持续改进政策。这意 味着我们可能随时更改设计和规格，恕不另行通 知。E&OE. 每通道持续功率输出（0.5% THD） 双通道，8Ω，20Hz—20kHz 90W 双通道，4Ω，1kHz 150W 谐波失真，80% 功率，8Ω，1kHz 0.002%

唱机 (MM) 唱头： 1kHz 时的输入灵敏度 5mV 输入阻抗 47kΩ + 100pF 频率响应（参考 RIAA 曲线） 20Hz – 20kHz ± 1dB 信噪比 (A-wtd) 50W，5mV 基准输入 80dB 过载边限，1kHz 时参考 5mV 21dB

至 600Ω 的最大输出电平 5Vrms 输出阻抗 1Ω 负载范围 16Ω – 2kΩ

电源电压 110-120V 或 220-240V，50-60Hz 最大功耗 500W 尺寸 宽×深×高（含支脚、控制旋钮和扬

在购买本设备后的 5 年内，您享有免费保修权，但前提是您的设备是从授权的 Arcam 经销商那里原装购 买的。Arcam 经销商负责提供所有的售后服务。对于由于意外、误用、滥用、磨损、疏忽、未经授权的 调校和 / 或维修而导致的缺陷，制造商可以不承担任何责任，此外，对于在运输期间发生的损坏或丢失， 制造商可以不履行保修义务。

自购买之日起五年期部件（不包括磁盘驱动器）和人工费用（请参见下面的附加条款和条件）。五年后， 您必须支付部件和人工费用。 磁盘驱动器（任何类型）自购买之日起保修两年。 无论何时，保修都不包括电池更换。 无论何时，保修都不包括运输费用。

应该使用原有包装将本设备退回到销售本设备的经销商。应该在预付运费的情况下通过快递公司发货 — 请勿邮寄。如果设备在发往经销商或分销商的途中出现问题，我们不承担责任；因此，客户需确保设备 在运输途中不会发生丢失或损坏。 如欲了解更多详细信息，请联系 Arcam，电子邮箱：arcam.support@harman.com。

如果您的 Arcam 经销商无法解答有关本设备或其他任何 Arcam 产品的咨询，请通过上述地址联系 Arcam 客户支持部，我们将尽力为您提供帮助。
