РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SA10 ARCAM

Приветствие RU-2 Обзор RU-4 Установка устройства RU-4 Электропитание RU-4 Соединительные кабели RU-4 Элементы управления и разъемы на передней панели RU-5 Элементы управления и разъемы на задней панели RU-6 Подключение к сети RU-7 Разъем RS232 RU-7 Разъем USB RU-7 Эксплуатация устройства RU-8 Включение RU-8 Меню настройки RU-8 Автоматический переход в режим ожидания RU-8 Дисплей RU-8 Выбор источника аудиосигнала RU-8 Цифровые аудиовходы RU-8 Аналоговые аудиовходы RU-8 Выход предусилителя RU-8 Регулировка баланса RU-8 Прослушивание RU-8

Акустические системы RU-9 Однопроводное подключение RU-9 Двойное усиление RU-10 Пульт дистанционного управления RU-11 Меню настройки RU-12 Перед началом работы с меню… RU-12 Системные настройки RU-12 Сетевые настройки RU-12 Устранение неисправностей RU-13 Технические характеристики SA10 RU-14 Технические характеристики SA20 RU-15 Гарантия по всему миру RU-16RU-4

PHONES Усилитель Arcam SA10/SA20 Интегральный усилитель Arcam SA10/SA20 обеспечивает первоклассное качество звука, позволяя вам наслаждаться отличным звучанием

В основе этого усилителя лежит многолетний опыт компании Arcam в области разработки усилителей. Это устройство изготовлено с использованием компонентов высочайшего качества и лучшей инженерно-технической практики, что не только позволяет пользователю получать удовольствие от прослушивания музыки, но и обеспечивает надежное функционирование усилителя на протяжении многих лет. Благодаря усилителю SA10/SA20 ваша любимая музыка по-настоящему оживет. Установка устройства Установите усилитель на ровной твердой поверхности вдали от прямых солнечных лучей и источников тепла и влаги. Не устанавливайте SA10/SA20 на усилитель мощности или другие источники тепла. Не устанавливайте усилитель в закрытом пространстве, например книжном шкафу или закрытой стойке, если там не обеспечена хорошая вентиляция. Конструкция усилителя SA10/SA20 предусматривает его нагревание во время эксплуатации в нормальном режиме. Не располагайте никаких других компонентов или предметов сверху на усилителе, так как это может затруднять вентиляцию охлаждающего радиатора, что приведет к чрезмерному нагреванию усилителя. (Устройство, установленное на усилитель, также нагреется.) Убедитесь, что приемник сигналов дистанционного управления справа от дисплея на передней панели ничем не закрыт — в противном случае, это будет мешать работе пульта дистанционного управления. Не устанавливайте электропроигрыватель на устройство. Электропроигрыватели очень чувствительны к производимым источниками электропитания помехам, вызывающим фоновые шумы, поэтому не располагайте электропроигрыватель слишком близко от

Устройство может подвергаться воздействию сильных электромагнитных помех. В этом случае перезагрузите устройство с помощью кнопки питания или установите его в другом месте. Электропитание Усилитель поставляется с литой вилкой, которая уже соединена с проводом электропитания. Убедитесь, что входящая в комплект вилка подходит к розетке сети электропитания. Если вам нужен другой сетевой шнур, обратитесь к дилеру компании Arcam. Немедленно свяжитесь с дилером Arcam, если напряжение сети электропитания или тип вилки не соответствуют необходимым. Вставьте разъем сетевого шнура IEC в гнездо питания на задней панели усилителя и убедитесь, что шнур надежно подключен к устройству. Поместите штепсельную вилку на другом конце сетевого шнура в сетевую розетку и включите выключатель розетки. Соединительные кабели Мы рекомендуем использовать высококачественные экранированные кабели, предназначенные для используемого типа устройств. Другие кабели будут иметь отличающиеся характеристики сопротивления, что приведет к ухудшению работы системы (например, не используйте видеокабель для передачи звукового сигнала). Все кабели должны быть как можно более короткими. При подключении оборудования рекомендуется, чтобы сетевой шнур располагался как можно дальше от аудио- и видеокабелей. Несоблюдение этого требования может привести к появлению нежелательных шумов.RU-5

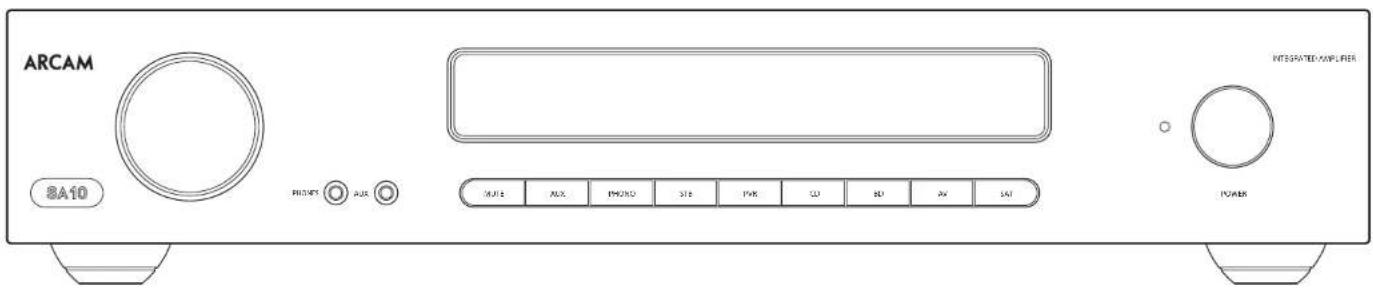

Элементы управления и разъемы на передней панели INTEGRATED AMPLIFIER

POWERSATAVBDCDPVRSTBMUTE AUX PHONOAUX

PHONES РЕГУЛИРОВКА ГРОМКОСТИ См. «Регулировка громкости» на стр. RU-8.

Стереоразъем 3,5 мм для подключения наушников. См. «Прослушивание через наушники» на стр. RU-8. ОТКЛЮЧЕНИЕ ЗВУКА Включение/отключение выходного звукового сигнала SA10/SA20. См. «Отключение выходного сигнала» на стр. RU-8. ПРИМЕЧАНИЕ. Эта кнопка также используется для входа в меню настроек. См «Вход в меню настройки» на стр. RU-12. ЛИНЕЙНЫЙ ВХОД Аналоговый стереоразъем 3,5 мм для подключения внешних аналоговых источников звука. См. «Аналоговые аудиовходы» на стр. RU-8. ВЫБОР ВХОДНОГО СИГНАЛА См. «Выбор источника аудиосигнала» на стр. RU-8. ИНДИКАТОР ПИТАНИЯ И ВЫКЛЮЧАТЕЛЬ См. «Включение» на стр. RU-8.RU-6 Элементы управления и разъемы на задней панели POWER INLET110-120V/220-240V ~ 50/60HzSUPPLYVOLTAGESWITCH POSITIONS115 = 110 - 120V ~230 = 220 - 240V ~RS232NET USB5V 100mA SAT

ВХОД ПИТАНИЯ Используется для подключения кабеля электропитания. USB Разъем для кабеля USB используется только для обновления программного обеспечения. См. «Разъем USB» на стр. RU-7. ПЕРЕКЛЮЧАТЕЛЬ

Убедитесь, что выбранное напряжение соответствует напряжению электросети. ВЫХОД ПРЕДУСИЛИТЕЛЯ Разъем выступает в качестве выхода предусилителя при использовании в системе с двойным усилением. См. «Выход предусилителя» на стр. RU-8. КЛЕММА ЗАЗЕМЛЕНИЯ ПРОИГРЫВАТЕЛЯ При необходимости используйте эту клемму для подключения заземляющего провода проигрывателя. Обратите внимание, что данная клемма не должна использоваться в качестве клеммы для заземления. ЦИФРОВЫЕ АУДИОВХОДЫ Оптический и коаксиальные цифровые входы. См. «Цифровые аудиовходы» на стр. RU-8. АНАЛОГОВЫЕ АУДИОВХОДЫ Аудиовход для звукоснимателя (MM) и линейные аудиовходы. См. «Вход звукоснимателя» на стр. RU-8 и «Аналоговые аудиовходы» на стр. RU-8. СЕТЕВОЙ РАЗЪЕМ Подключите разъем к гнезду сетевого маршрутизатора с помощью кабеля Ethernet. См. «Подключение к сети» на стр. RU-7. RS232 Используется для подключения устройства к домашней системе автоматизации или компьютеру других производителей для дистанционного управления. См. «Разъем RS232» на стр. RU-7. КЛЕММЫ ДЛЯ КОЛОНОК См. «Акустические системы» на стр. RU-9. SA10 SA20 POWER INLET110-120V/220-240V ~ 50/60HzXXkW MAXSUPPLYVOLTAGESWITCH POSITIONS115 = 110 - 120V ~230 = 220 - 240V ~

DIGITAL INANALOGUE INPHONO(MM) Перед подключением усилителя SA10/SA20 ознакомьтесь с разделами «Установка устройства», «Электропитание» и «Соединительные кабели» на стр. RU-4!RU-7

Подключение к сети Для удаленного управления усилитель SA10/SA20 можно подключить к локальной сети. Для получения подробной информации обратитесь к документам по управлению устройством, которые можно найти на веб-сайте www.arcam.co.uk. Разъем RS232 RS232 предназначен для дополнительного подключения к домашней системе автоматизации или компьютеру. Доступны различные сторонние системы, обеспечивающие комплексное управление устройствами воспроизведения. Для получения более подробной информации обратитесь к дилеру или специалисту по установке. Технические характеристики протокола дистанционного управления доступны по запросу. Для получения этой информации напишите нам по адресу support@arcam.co.uk. Разъем USB Разъем USB используется только для обновления программного обеспечения. Обновления ПО, а также всю необходимую информацию можно найти на веб-сайте www.arcam.co.uk. POWER INLET110-120V/220-240V ~ 50/60HzSUPPLYVOLTAGESWITCH POSITIONS115 = 110 - 120V ~230 = 220 - 240V ~RS232NET USB5V 100mA SAT

R L CLASS 2 WIRING DIGITAL IN ANALOGUE INPHONO(MM) NET RS232 1 2 3 4NET Сетевой маршрутизатор Домашний контроллер автоматизации Домашний контроллер автоматизацииRU-8 Эксплуатация устройства

Кнопка POWER на передней панели служит для включения и выключения устройства. Состояние усилителя обозначается с помощью светодиодного индикатора: когда устройство подключено к сети питания, индикатор горит красным цветом; при включении устройства с помощью кнопки питания индикатор загорается сначала оранжевым, а затем белым цветом. Меню настройки Меню настройки SA10/SA20 позволяет настраивать некоторые функции усилителя. Подробнее см. в разделе «Меню настройки» на стр. RU-12. Автоматический переход в режим ожидания Для обеспечения соответствия международным стандартам для потребительских товаров при отсутствии входного аудиосигнала и взаимодействия с пользователем в течение продолжительного промежутка времени устройство переходит в режим ожидания с низким электропотреблением. Для выхода из режима ожидания поверните ручку регулировки громкости на передней панели устройства или нажмите кнопку на пульте дистанционного управления. Для промежутка времени до перехода в режим ожидания можно выбрать значения от «ВЫКЛ.» до 4 часов (с шагом, равным 30 минутам). Примечание. Если для промежутка времени до перехода в режим ожидания выбрано значение «ВЫКЛ.», режим ожидания отключается.

Для настройки яркости дисплея на передней панели нажмите кнопку DISP на пульте дистанционного управления. Для выбора доступно несколько значений: «ЯРКИЙ», «ТЕМНЫЙ» и «ВЫКЛ.». Если для яркости дисплея выбрано значение «ВЫКЛ.», при выключении и повторном включении SA10/SA20 дисплей загорается на несколько секунд и затем снова отключается. Вход звукоснимателя Усилитель SA10/SA20 выполняет функцию предусилителя при обработке слабого выходного сигнала с магнитной головки звукоснимателя (MM). Технические характеристики входа звукоснимателя PHONO приведены в разделах «Технические характеристики SA10» на стр. RU-14 и «Технические характеристики SA20» на стр. RU-15. ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ подключать стандартные источники линейного сигнала к этому входу. Это может привести к серьезным повреждениям устройства и колонок из-за чрезмерного усиления. Гарантийное обслуживание на подобные повреждения не распространяется. Выбор источника аудиосигнала Источник аудиосигнала можно выбрать с помощью маркированных кнопок на передней панели или пульте дистанционного управления: AUX, PHONO, STB, PVR, CD, BD, AV, SAT. В каждом случае источник выбирается по входным разъемам с соответствующим названием. Примечание. Кнопки STB, PVR, CD, BD и AV также используются для перехода между пунктами меню настройки SA10/SA20, как описано в разделе «Переход между пунктами меню» на стр. RU-12. Цифровые аудиовходы Усилитель SA10/SA20 оснащен одним оптическим и двумя коаксиальными цифровыми входами, к которым можно подключить оборудование с соответствующими цифровыми аудиовыходами. Хотя эти входы предназначены для определенных устройств, к ним можно подключать любые устройства с оптическим или коаксиальным выходом. BD Предназначен для подключения проигрывателей Blu-ray и DVD с коаксиальным цифровым выходом. AV Предназначен для подключения обычной аудио- и видеотехники, например видеомагнитофона, телевизора или спутникового приемника, с цифровым

SAT Предназначен для приемников спутникового или кабельного телевидения с оптическим цифровым выходом. ПРИМЕЧАНИЕ. Усилитель SA10/SA20 поддерживает только двухканальный входной аудиосигнал PCM. Аналоговые аудиовходы Хотя эти входы предназначены для определенных устройств, они имеют одинаковые характеристики и каждый из них можно использовать для подключения любого устройства с линейным входом. Однако это не распространяется на вход звукоснимателя PHONO (MM). (Подробнее см. в разделах «Технические характеристики SA10» на стр. RU-14 и «Технические характеристики SA20» на стр. RU-15). AUX Аналоговый вход 3,5 мм на передней панели, предназначенный для использования с такими устройствами, как MP3-плееры. Для подключения MP3-плеера или другого портативного проигрывателя подсоедините кабель 3,5 мм/3,5 мм (не входит в комплект) ко входу AUX на устройстве и гнезду для наушников плеера. STB Предназначен для подключения ТВ- приставок с аналоговыми выходами. PVR Предназначен для подключения персональных видеомагнитофонов или других подобных устройств с аналоговыми выходами. CD Предназначен для подключения CD-проигрывателей с аналоговыми

Выход предусилителя Для использования SA10/SA20 в качестве отдельного предусилителя или части системы с двойным усилением подключите разъемы PRE OUT к входным разъемам усилителя с помощью кабеля. Подробнее о подключении см. в разделе «Элементы управления и разъемы на задней панели» на стр. RU-6. Информацию о характеристиках выходного сигнала см. в разделе «Технические характеристики SA10» на стр. RU-14 и «Технические характеристики SA20» на стр. RU-15. Регулировка баланса Настройка баланса позволяет увеличивать громкость одного из каналов (левого или правого) по отношению к другому каналу. Это поможет восстановить звуковую сцену, если положение слушателя смещено относительно ее центра. Для регулировки баланса между левым и правым каналами используйте кнопки BAL

пульте дистанционного управления. Прослушивание Регулировка громкости Для управления уровнем громкости используйте ручку регулировки громкости или кнопки на пульте дистанционного управления. Чтобы прибавить громкость поверните ручку по часовой стрелке, чтобы уменьшить — против часовой. Прослушивание через наушники Гнездо для наушников (PHONES) поддерживает наушники с сопротивлением от 16 Ом до 2 кОм со стереофоническим разъемом 3,5 мм. При подключении наушников на дисплее передней панели отображается сообщение «Наушники», а звуковой сигнал выхода предусилителя и колонок отключается. Выход для наушников включен всегда, за исключением случаев, когда звук усилителя отключен. Отключение выходного сигнала Выходной сигнал SA10/SA20 можно отключить, нажав кнопку MUTE на передней панели или пульте дистанционного управления. Если звук устройства отключен, индикатор питания на передней панели горит оранжевым, а на дисплее вместо уровня громкости отображается сообщение «Звук отключен». Чтобы включить звук, нажмите кнопку MUTE еще раз или увеличьте уровень громкости с помощью ручки регулировки громкости или кнопок регулировки громкости на пульте дистанционного управления. Процессорный режим Процессорный режим можно назначить любому входу. В этом режиме выходной сигнал SA10/SA20 фиксируется на одном уровне. Подробнее о том, как выбрать вход, которому необходимо назначить процессорный режим, см. в «PM Input - Включение процессорного режима для входа» на стр. RU-12. Для настройки фиксированного уровня громкости см. раздел «PM Volume - Громкость в процессорном режиме» на стр. RU-12.RU-9

Акустические системы Подключение акустической

Существует несколько различных способов подключения акустической системы к усилителю SA10/SA20. В следующем разделе приведено описание наиболее распространенных конфигураций подключения колонок и усилителя. Однопроводное подключение Если у каждой из колонок более одной пары клемм, используйте клеммы с маркировкой LF (НЧ) или Низкие частоты. Подключите красный положительный разъем усилителя с символом R+ к положительной клемме правой колонки. Таким же образом подключите черный отрицательный разъем усилителя с символом R- к отрицательной клемме правой колонки. Повторите процесс для левой колонки, руководствуясь соответствующими маркировками L+ и L- на усилителе. ВНИМАНИЕ! Если используемые колонки поддерживают двухпроводное подключение, низкочастотные клеммы (LF) будут соединены с высокочастотными клеммами (HF) с помощью перемычки из проводящего металла — НЕ СНИМАЙТЕ эту перемычку при однопроводном подключении. POWER INLET110-120V/220-240V ~ 50/60HzSUPPLYVOLTAGESWITCH POSITIONS115 = 110 - 120V ~230 = 220 - 240V ~

R L SA10 Дополнительная информация о подключении колонок Не подключайте ничего к усилителю, когда он включен. Перед подключением колонок рекомендуется полностью отключить усилитель от сети. Внимательно проверьте все соединения перед первым включением усилителя после подключения к нему колонок. Убедитесь, что оголенные провода или кабели не касаются друг друга или корпуса усилителя (это может привести к короткому замыканию) и подключение выполнено с соблюдением полюсности. Не забудьте проверить подключения как усилителя, так и колонок. После выполнения всех подключений включите усилитель, выберите источник сигнала и постепенно увеличьте громкость до нужного уровня. Если вы не знаете, как правильно подключить акустическую систему, обратитесь за помощью к местному дилеру Arcam.RU-10 Двойное усиление Двойное усиление является разделением усиления низкочастотных и высокочастотных сигналов между двумя усилителями. Двойное усиление требует использования двух усилителей на канал. Обычно SA10/SA20 используется для усиления сигнала высокочастотных динамиков, а второй усилитель (например, Arcam P429) — для динамика низких частот (басов). Подключите SA10/SA20 к колонкам, используя инструкции для однопроводного подключения, однако обратите внимание, что SA10/SA20 необходимо подключить к клеммам колонок с маркировкой HF (ВЧ) или Высокие частоты. Затем подключите усилитель мощности P429 к терминам LF (НЧ) или Низкие частоты, как показано на рисунке. Для подключения выходов предусилителя SA10/SA20 к входам усилителя мощности второго усилителя также необходимо два соединительных аудиокабеля. ВНИМАНИЕ! Металлическая перемычка, соединяющая на колонках низкочастотные клеммы (LF) с высокочастотными (HF), при таком подключении ДОЛЖНА БЫТЬ СНЯТА. Невыполнение данного требования может привести к повреждению обоих усилителей. Гарантийное обслуживание на подобные повреждения не распространяется. POWER INLET110-120V/220-240V ~ 50/60HzSUPPLYVOLTAGESWITCH POSITIONS115 = 110 - 120V ~230 = 220 - 240V ~

IN4 OUT4 IN3 OUT3 IN2 OUT2 IN1 OUT1 5V 100mA USB CH4 CH3 CH2 CH1 P429 Снимите металлическую

Снимите металлическую

В этом примере P429 настроен в режиме моста. Подробнее о различных режимах конфигурации см. в руководстве пользователя P429.RU-11

Пульт дистанционного управления MODE BAL BAL COAX

AMP INFO Пульт дистанционного управления запрограммирован для использования с усилителем SA10/SA20, а также CD-плеером Arcam. Информация в этом разделе относится только к секции кнопок AMP, которые предназначены для управления усилителем. Перед использованием пульта дистанционного управления убедитесь, что в него установлены батарейки AAA, входящие в комплект поставки.

1. Расположив пульт дистанционного управления

лицевой стороной вниз, надавите на крышку в месте расположения противоскользящих углублений и движением вниз снимите крышку. Переключение из включенного состояния в режим ожидания и наоборот. Переключение значений яркости дисплея на передней панели. Включение и отключение звука усилителя. Увеличение/уменьшение уровня громкости усилителя. BAL Настройка баланса левого канала. BAL Настройка баланса правого канала. PHONO Выбор входа звукоснимателя PHONO (MM).

Выбора аналогового входа CD.

Выбор коаксиального цифрового входа BD. SAT Выбор оптического цифрового входа SAT. PVR Выбор аналогового входа PVR.

Выбор коаксиального цифрового входа AV. AUX Выбор аналогового входа 3,5 мм на передней панели. STB Выбор аналогового входа STB. ПРИМЕЧАНИЕ. Входящий в комплект поставки пульт дистанционного управления можно использовать для управления как усилителем SA10/SA20, так и CD-плеером Arcam. Информация в разделе ниже относится только к секции кнопок AMP, которые предназначены для управления усилителем. Описание секции кнопок CD для управления CD-плеером см. в руководстве пользователя плеера.

2. Вставьте две батарейки AAA, входящие в комплект

поставки. Во время установки соблюдайте полярность согласно маркировкам «+» и «-» в отсеке для батареек.

3. Установите крышку батарейного отсека и

нажмите до щелчка. Для эффективной работы пульта дистанционного управления между пультом и SA10/SA20 не должно быть никаких препятствий.RU-12 Меню настройки Перед началом работы с меню… Меню настройки позволяет настроить различные функции интегрального усилителя SA10/SA20. Вход в меню настройки Для входа в меню настройки нажмите и удерживайте кнопку MUTE на передней панели в течение 3 секунд. Переход между пунктами меню Для перехода между пунктами меню настройки используйте кнопки на передней панели. Соответствие кнопок значкам на дисплее показано на рисунке ниже. Для изменения параметров настройки просто поверните ручку регулировки громкости влево или

AVBDCDPVRSTB ДОМОЙ Выход из меню и возврат к главному экрану дисплея. НАВЕРХ Переход к предыдущему пункту

ВНИЗ Переход к следующему пункту

ВЛЕВО Перемещение налево или переход к предыдущему пункту меню. ВПРАВО Перемещение вправо или переход к следующему пункту меню. ОК Сохранение настроек и переход к следующему пункту меню. НАЗАД Сохранение настроек и выход из режима настройки этого пункта

Системные настройки System Settings Display - Дисплей Позволяет настроить яркость дисплея на передней панели. Доступные значения: Яркий, Темный и Выкл. По умолчанию для дисплея установлено значение Темный. Balance - Баланс Поворачивайте ручку регулировки громкости SA10/SA20 влево и вправо, чтобы изменить баланс левого и правого каналов. По умолчанию установлено значение 0. Phones Ovr - Приоритет наушников Включение и отключение приоритета наушников, когда звук колонок отключается при подключении наушников к разъему PHONES на передней панели. По умолчанию выбрано значение Выкл. Timeout - Время до перехода в режим

Позволяет выбрать промежуток времени, когда устройство не используется, по истечении которого усилитель переходит в режим ожидания. Доступные значения: Выкл., 30 минут, 1 час, 2 и 4 часа. Значение по умолчанию — 30 минут. PM Input - Включение процессорного режима для входа Выберите вход, который необходимо использовать в процессорном режиме. Этот режим можно назначить любому входу. При использовании этого режима выходной сигнал SA10/SA20 фиксируется на одном уровне. Значение по умолчанию — Нет. PM Volume - Громкость в процессорном режиме Укажите уровень громкости, который необходимо использовать для входа в процессорном режиме. Уровень громкости по умолчанию — 30. Filter - Фильтр Выберите цифровой фильтр для ЦАП

Активирует обнаружение Control 4. PLL Width - Ширина PLL Normal - это настройка по умолчанию, которая подходит практически для всех источников. Выберите WIDE, только если вы испытываете шум или пропадание сигнала (скорее всего, из источников с высоким уровнем дрожания, таких как кабельные телевизионные приставки). System Code - Код системы Изменение ИК-кода системы, на который отвечает SA10/SA20 (16 или 19). Код по умолчанию — 16. Примечание. Входящий в комплект поставки пульт дистанционного управления поддерживает ИК-код системы «16», и этот код не может быть изменен. Version - Версия Отображает версию ПО устройства. System Update - Системное обновление Позволяет обновлять ПО системы. System Reset - Сброс системных

Восстанавливает настройки устройства SA10/SA20 до заводских значений. Сетевые настройки Network Settings Net Standby - Управление по сети в режиме ожидания Включение и отключение сетевого управления усилителем SA10/SA20 в режиме ожидания. Значение по умолчанию — Выкл. Примечание. Устройством можно управлять с помощью интерфейса RS232, даже если управление по сети в режиме ожидания отключено. RS232 Standby - RS232 в режиме

Включение и отключение RS232 управления усилителем SA10/SA20 в режиме ожидания. Значение по умолчанию — Выкл. Network Setup - Настройка сети Вы можете настроить автоматическое получение IP- адреса устройством SA10/SA20 при подключении к сети. Для этого выберите DHCP вкл. и нажмите ОК. В зависимости от провайдера может потребоваться ввести фиксированный IP-адрес. Для этого выберите DHCP выкл. и нажмите . Для перехода между полями используйте кнопки влево и вправо, для ввода значений используйте ручку регулировки громкости SA10/SA20. Нажмите ОК, чтобы сохранить внесенные

Режим настройки сети по умолчанию установлен в значение DHCP вкл. Network Info - Сетевая информация Отображает всю информацию, относящуюся к настройке сети, в следующем порядке: Параметр DHCP, IP-адрес, MAC-адрес и Сетевое имя устройства.RU-13

Устранение неисправностей Проблема Что нужно проверить Отсутствует звук Усилитель SA10/SA20 корректно подключен к сети питания и включен. Источник аудиосигнала корректно подключен к усилителю, выбран соответствующий вход, и звук для этого входа не отключен. Усилитель SA10/SA20 не находится в режиме защиты, как описано ниже. Внезапное исчезновение звука В зависимости от обнаруженной ошибки усилитель SA10/SA20 может перейти в режим защиты. Тип возникшей ошибки обозначается с помощью светодиодного индикатора на передней панели. Подробное описание ошибок приведено ниже. МИГАЕТ СИНИМ: внутренняя температура устройства достигла небезопасного уровня. Необходимо, чтобы устройство SA10/SA20 охладилось. МИГАЕТ КРАСНЫМ: усилитель SA10/SA20 обнаружил короткое замыкание колонки. В этом случае осмотрите все кабели колонки, чтобы убедиться в отсутствии короткого замыкания. Эта проблема возникает довольно часто при подключении колонок с помощью оголенных проводов. МИГАЕТ ОРАНЖЕВЫМ: усилителем обнаружено смещение постоянной составляющей сигнала. При обнаружении какой-либо из приведенных выше проблем усилитель выключается и прекращает подачу питания колонкам. Чтобы продолжить использование SA10/SA20, устраните проблему, выключите и затем снова включите устройство. Устройство отвечает с перебоями или не реагирует на команды пульта дистанционного управления В пульте дистанционного управления установлены новые батарейки. Приемник сигналов на передней панели находится в зоне видимости, и вы направляете пульт дистанционного управления на него. На дисплее передней панели ничего не отображается Дисплей не был выключен. Для этого нажмите кнопку DISP на пульте дистанционного управления. См. «Дисплей» на стр. RU-8. Помехи при использовании аналогового входа Все кабели надежно подключены. При необходимости полностью вытащите кабель из разъема и снова подключите его (предварительно отключив

Соединения внутри штекера кабеля не разорваны или некачественно спаяны. Если помехи возникают только при подключении определенного источника сигнала, проверьте, что антенный кабель или подключение спутниковой тарелки к этому источнику заземлены. Обратитесь к мастеру по установке. Не удалось выполнить подключение к проводной сети Используемый кабель Ethernet корректно подключен к SA10/SA20 и сетевому оборудованию. Сеть настроена для использования фиксированных IP-адресов, и в сетевых настройках устройства SA10/SA20 выбрано значение DHCP вкл. Сеть настроена для использования DHCP, и в сетевых настройках SA10/SA20 выбрано использование фиксированных IP-адресов. См. «Подключение к сети» на стр. RU-7 и «Сетевые настройки» на стр. RU-12.RU-14 Технические характеристики SA10 Непрерывная выходная мощность (при полном коэффициенте гармонических искажений 0,5%) на

Оба канала, 8 Ом, 20 Гц–20 кГц 50 Вт Оба канала, 4 Ом при 1 кГц 85 Вт Гармонические искажения, 80% мощности, 8 Ом при 1 кГц 0,003% Аналоговые входы Головка звукоснимателя (ММ): Входная чувствительность при 1 кГц 5 мВ Входное полное сопротивление 47 кОм + 100 пикофарад Частотная характеристика (см. характеристику Американской ассоциации звукозаписи) 20 Гц–20 кГц ± 1 дБ Отношение сигнал-шум (A-wtd) 50 Вт, при этал. входном сигнале 5 мВ 80 дБ Допустимая перегрузка, этал. 5 мВ при 1 кГц 21 дБ Линейные входы: Номинальная чувствительность 1В Входное полное сопротивление 10 кОм Максимальная входная мощность 6 В (в среднеквадратичном значении) Частотная характеристика 20 Гц–20 кГц ± 0,2 дБ Отношение сигнал-шум (A-wtd) 50 Вт, при этал. входном сигнале 1В 106 дБ Цифровые входы Цифро-аналоговый преобразователь (DAC) ESS9016K2M Частотная характеристика 20 Гц–20 кГц ± 0,05 дБ Общие гармонические нелинейные искажения + шум 0,0007% Отношение сигнал-шум (A-wtd) 115 дБ Поддерживаемые частоты дискретизации Оптический 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц Коаксиальные 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц Битовая глубина 16–24 бит Выход предусилителя Номинальный уровень на выходе 630 мВ Выходное полное сопротивление 230 Ом Выход для наушников Максимальный выходной уровень до 600 Ом 5 В (в среднеквадратичном значении) Выходное полное сопротивление 1 Ом Диапазон нагрузок 16 Ом–2 кОм Общие сведения Напряжение сети питания 110–120 В или 220–240 В, 50–60 Гц Максимальная потребляемая мощность 350 Вт Габариты Ш x В x Г (включая ножки, ручку регулировки громкости и клеммы для подключения колонок) 433 x 87 x 310 мм Масса (нетто) 8.4 кг Масса (брутто) 10.7 кг Аксессуары в комплекте Сетевой провод Пульт дистанционного управления Батарейки ААА, 2 шт.RU-15

Технические характеристики SA20 Все значения спецификаций типичны, если не указано иное. Компания Arcam постоянно работает над улучшением своей продукции. Это означает, что конструктивное исполнение и технические характеристики продукции могут меняться без какого-либо уведомления. Исключая ошибки и пропуски. Непрерывная выходная мощность (при полном коэффициенте гармонических искажений 0,5%) на

Оба канала, 8 Ом, 20 Гц–20 кГц 90 Вт Оба канала, 4 Ом при 1 кГц 150 Вт Гармонические искажения, 80% мощности, 8 Ом при 1 кГц 0,002% Аналоговые входы Головка звукоснимателя (ММ): Входная чувствительность при 1 кГц 5 мВ Входное полное сопротивление 47 кОм + 100 пикофарад Частотная характеристика (см. характеристику Американской ассоциации звукозаписи) 20 Гц–20 кГц ± 1 дБ Отношение сигнал-шум (A-wtd) 50 Вт, при этал. входном сигнале 5 мВ 80 дБ Допустимая перегрузка, этал. 5 мВ при 1 кГц 21 дБ Линейные входы: Номинальная чувствительность 1В Входное полное сопротивление 10 кОм Максимальная входная мощность 6 В (в среднеквадратичном значении) Частотная характеристика 20 Гц–20 кГц ± 0,2 дБ Отношение сигнал-шум (A-wtd) 50 Вт, при этал. входном сигнале 1В 106 дБ Цифровые входы Цифро-аналоговый преобразователь (DAC) ESS9038K2M Частотная характеристика 20 Гц–20 кГц ± 0,05 дБ Общие гармонические нелинейные искажения + шум 0,0007% Отношение сигнал-шум (A-wtd) 115 дБ Поддерживаемые частоты дискретизации Оптический 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц Коаксиальные 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц Битовая глубина 16–24 бит Выход предусилителя Номинальный уровень на выходе 630 мВ Выходное полное сопротивление 230 Ом Выход для наушников Максимальный выходной уровень до 600 Ом 5 В (в среднеквадратичном значении) Выходное полное сопротивление 1 Ом Диапазон нагрузок 16 Ом–2 кОм Общие сведения Напряжение сети питания 110–120 В или 220–240 В, 50–60 Гц Максимальная потребляемая мощность 500 Вт Габариты Ш x В x Г (включая ножки, ручку регулировки громкости и клеммы для подключения колонок) 433 x 87 x 323 мм Масса (нетто) 9.2 кг Масса (брутто) 11.1 кг Аксессуары в комплекте Сетевой провод Пульт дистанционного управления Батарейки ААА, 2 шт.RU-16 Гарантия по всему миру Настоящая гарантия дает вам право отремонтировать устройство бесплатно в течение первых пять лет с момента покупки при условии, что оно было первоначально приобретено у официального дилера Arcam. Дилер Arcam несет ответственность за все послепродажное обслуживание устройства. Производитель не несет ответственности за дефекты, возникшие вследствие несчастного случая, неправильного обращения, износа, несанкционированных настроек и/или ремонта, а также за повреждения или утерю изделия во время доставки или обратной транспортировки от лица, предъявляющего гарантийные претензии. Гарантия покрывает: Детали (за исключением дисководов) и расходы на обслуживание в течение пяти лет с даты покупки. Подробная информация об условиях гарантийного обслуживания приведена ниже. По истечении пяти лет детали и расходы на обслуживание оплачиваются вами. На дисководы любого типа предоставляется гарантия в течение двух лет с даты покупки. Гарантия не покрывает расходы на замену аккумулятора. Гарантия не покрывает затраты, связанные с транспортировкой товара. Претензии по гарантии Оборудование должно быть упаковано в оригинальную упаковку и возвращено дилеру, у которого оно было приобретено. Изделие должно быть отправлено курьерской службой с оплатой доставки — не почтой. Производитель не несет ответственности за оборудование, отправленное продавцу или дистрибьютору, и рекомендует заказчикам застраховать устройство от потери и повреждения во время транспортировки. Для получения более подробной информации свяжитесь с Arcam по электронной почте arcam.support@ harman.com. Возникли проблемы? Если дилер компании Arcam не может ответить на вопрос, касающийся этого или любого другого продукта, свяжитесь с нашей службой поддержки по указанному выше адресу, и мы сделаем все возможное, чтобы помочь вам. Онлайн-регистрация Вы можете зарегистрировать приобретенный продукт на сайте www.arcam.co.uk.MANUALE AMPLIFICATORE INTEGRATO SA10/SA20 ITIT-2 Benvenuto Grazie e congratulazioni.......per aver acquistato l’amplificatore SA10/SA20 integrato Arcam. Da più di trent’anni Arcam è specializzata nella realizzazione di prodotti audio di elevata qualità e il nuovo SA10/SA20 amplificatore integrato è l'ultimo di una lunga serie di sistemi Hi-Fi pluripremiati. La serie HDA è stata progettata sfruttando tutta l’esperienza di Arcam, una delle aziende di prodotti audio più apprezzate del Regno Unito. Il risultato è una fra le serie di amplificatori dalle prestazioni migliori mai prodotte da Arcam, progettata e costruita per offrirvi anni di piacevole ascolto. Questo manuale è una guida per installare e utilizzare l'unità SA10/SA20 e contiene informazioni sulle sue caratteristiche più avanzate. Attraverso l’indice dei contenuti disponibile nella pagina successiva, sarà possibile individuare con facilità la sezione di interesse. Ci auguriamo che il prodotto dia anni di funzionamento senza problemi. Nel caso improbabile di un guasto, o anche solo per ricevere ulteriori informazioni sui prodotti Arcam, la nostra rete di rivenditori sarà lieta di offrire supporto agli utenti. Ulteriori informazioni sono disponibili anche sul sito Arcam www.arcam.co.uk. Il team di sviluppo SA10/SA20IT-3
