用户手册 L2231WD DGM

注意事項 39
安全事項 39
警示 39
包装 39
硬體安裝 40
输入 40
控制按键介绍 40
OSD 觀控模式 ..... 41
简易故障排除 42
支援顯示模式 42
产品规格表 43

简体中文 44

注意事项 44
安全事项 44
警示 44
包装 44
硬件安装 45
输入 45
控制按键介绍 45
OSD视控模式 46
简易故障排除 47
支持显示模式 47
产品规格表 48

English

Notice

• 所有使用手冊中之資訊，將不定時更新並不予通知。
  ·請詳讀此使用手冊，以確保安全使用本產品。

安全事項

·請勿放置任何潮濕物品於螢幕或電源上。
- 在插入電源線前，請先確保本產品電源爲關閉狀態。
·請確認電源線與所有線材、訊號接頭皆已接妥。
·請勿嘗試自行拆卸本產品，您可能因而觸電受傷，如有需要，您可向所購買的經銷商查詢，或與我們連絡。

警示

·請勿將本產品直接曝曬於陽光下，或高溫熱源處。
切勿讓液體溅洒到螢幕上。
·請勿將液晶螢蓋鄰近有礦場的電器用品。
·請勿使用有害的化學清潔劑或強力清潔劑來清潔簽幕。請用軟質刷毛和溫和的清潔劑。
- 不可在液晶螢幕上堆放雜物，放置於不良通風處可能導致機器高溫。
·請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。

包装

本產品包裝包含下列物件，若有缺件，請向您購買之商店或經銷商聯絡，如有任何疑問歡迎來電。

1.22时液晶霓管总顯示器
2. 电源線
3. 記號線
4. 音源線 * 音源線爲選配
5. DVI 線 DVI 線爲選配
6. 使用手册

硬體安裝

請小心對待您的液晶螢恭，它是非常精繳的產品。在安裝前請務必先將液晶螢恭及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。

输入

電源埠：這裡用來連接電源。

電腦輸入埠：這裡用來連接D-Sub15孔VGA影像訊號線。

DVI數位埠：DVI影像訊號線接頭。

Audio In埠：這裡用來連接音源線。

*注意：DVI功能为選配功能。

控制按键介绍

本产品有5控制按键，包括"AutoAdjust","OSDmenu","Power","Adjust<->","Adjust < + > 。各控制按键之功能请詳見下列叙述：

自動調整 (功能)--

A 功能選項按鍵：於 OSD 中爲向上選擇功能按鍵。

熱：按此按鍵則本螢幕會自動調整設定。

Menu (功能)--

M 功能選項按鍵：於OSD中爲向下選擇功能按鍵。

熱鍵：按此按键則會立即顯示OSD功能目錄。

Power: 电源開關。當電源開啓時，指示燈的顯示為藍色，待命狀態為閃爍。

• Adjust < - > : OSD功能日錄下為減少調整選項。
• Adjust < + > : OSD 功能目錄下為增加調整選項。切換 DVI 與 RGB 信號

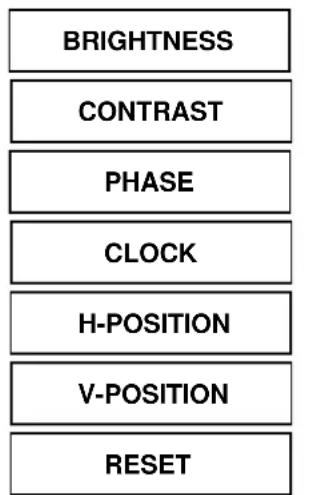

OSD 視控模式

按下OSD键進入功能目錄，並按下-/+控制鍵以調整設定。

調整營募的亮度

調整螢幕切暗的對比

调整像素频率的相位

调整像素的频率

調整螢幕左右的位置

調整螢幕上下的位置

恢復山廠預設值

调整色温

COLOR TEMPERATURE

RED

GREEN

BLUE

LANGUAGE

MISCELLANEOUS

EXIT OSD

調整紅色色溫

調整綠色色溫

调整蓝色色温

語言支援

其他

儲存設定及離開

Miscellaneous (其他)

RETURN

OSD H-POSITION

OSD V-POSITION

OSD DURATION

AUTO COLOR

VOLUME

SOURCE

返回主选项

調整螢幕左右的位置

调整螢幕上下的位置

調整OSD延遲時間

自動調整螢幕顏色

增加或减少音量

調整 Video輸入源: VGA 或 DVI

注意：*Source 為選配功能

簡易故障排除

確定您的螢幕以妥善安裝，如有下列問題：

- 沒有螢幕畫面？

檢查：1. 是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。

1. 言號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。

- 影像看起來太暗或太亮？

檢查：進入OSD功能模式調整亮度。

- 你該何時做調整？

檢查：當解析度頻率變更時。

- 文字看不清楚？

檢查：是否設定為支援的顯示模式。

支援顯示模式

Display Mode
Resolution Vertical	Frequency (Hz) Horizontal Frequency (KHz)
640x350	70.08
640x480	59.94
640x480	75
640x480	72.81
720x400	70.08
800x600	56.25
800x600	60.32
800x600	75
800x600	72.19
1024x768	60
1024x768	70.07
1024x768	75.03
1280x800	60
1280x800	75.2
1280x1024	60
1280x1024	75
1440x900	59.88
1440x900	74.9
1600x1200	60
1680x1050	59.95

產品規格

訊號輸入 VGA	DVI*	VGA 類比裝置支援 RGB 支援 TMDS 的數字訊號
相容性 PC 最高支援 1680X1050@60Hz
連接線 VGA	DVI* 音源線 電源線	D-sub 15針 DVI-D* 立體聲音源 A/C輸入接頭
電源 電壓	耗電 省電模式	內建交流變壓器: 100-240 VAC, 50/60 Hz 作業中<54瓦(最大值) 待命<3瓦
內建揚聲器 揭聲器 x 2*
使用介面 LED 指示燈 作業中	- 藍色	待命 - 閱樂
作業環境 溫度	濕度	5℃~40℃ 20%~80% R.H.
尺寸		526.2mm(W) x 433.5mm(H) x 172.7mm(D)
重量	4	6
DDC DDC2B
電源管理程式 VESA DPMS
安規認證 UL/CUL, FCC, CE

注意：*DVI·扬聲器為選配

简体中文

注意事项

• 所有使用手册中之信息，将不定时更新并不予通知。
  请详读此使用手册，以确保安全使用本产品。

安全事项

请勿放置任何潮湿物品于屏幕或电源上。
- 在插入电源线前，请先确保本产品电源为关闭状态。
请确认电源线与所有线材、讯号接头皆已接妥。
- 请勿尝试自行拆卸本产品，您可能因而触电受伤，如有需要，您可向所购买的经销商查询，或与我们连络。

警示

• 请勿将本产品直接曝晒于阳光下，或高温热源处。
• 切勿让液体溅洒到屏幕上。
• 请勿将液晶屏总靠近有磁场的电器用品。
  ·请勿使用有害的化学清洁剂或强力清洁剂来清洁屏幕。请用软质刷毛和温和的清洁剂。
• 不可在液晶屏幕上堆放杂物，放置于不良通风处可能导致机器高温。
• 请勿直接用手指触碰屏幕表面，皮肤所含的油脂是相当不易被清除的。

包装

本产品包装包含下列对象，若有缺件，请向您购买之商店或经销商联络，如有任何疑问欢迎来电。

1. 22时液晶宽屏幕显示器
2. 电源线
3. 讯号线
4. 音源线 * 音源线为选配
5. DVI线 *DVI线为选配
6. 使用手册

硬件安装

请小心对待您的液晶屏幕，它是非常精致的产品。在安装前请务必先将液晶屏幕及计算机的电源关闭，以免发生危险。请依照指示一步一步地安装。

输入

电源埠：这里用来连接电源。

计算机输入端口：这里用来连接D-Sub15孔VGA影像讯号线。

DVI数位端口：DVI影像讯号线接头。

A 功能选项按键：」OSD中为向上选择功能按键。

热键：按此按键则本屏幕会自动调整设定。

Menu (功能)--

M 功能选项按键：于OSD中为向下选择功能按键。

热键：按此按键则会立即显现OSD功能口录。

Power: 电源开关。当电源开启时，指示灯的显示为蓝色，待命状态为闪烁。

• Adjust < - > : OSD 功能目录下为减少调整选项。
• Adjust < + > : OSD 功能目录下为增加调整选项。切换 DVI 与 RGB 信号.

OSD 视控模式

按下OSD键进入功能目录，并按下-/+控制键以调整设定。

BRIGHTNESS	调整屏幕的亮度
CONTRAST	调整屏幕明暗的对比
PHASE	调整像素频率的相位
CLOCK	调整像素的频率
H-POSITION	调整屏幕左右的位置
V-POSITION	调整屏幕上下的位置
RESET	恢复出厂默认值
COLOR TEMPERATURE	调整色温
RED	调整红色色温
GREEN	调整绿色色温
BLUE	调整蓝色色温
LANGUAGE	语言支持
MISCELLANEOUS	其他
EXIT OSD	储存设定及离开

Miscellaneous (其他)

RETURN	返回主选项
OSD H-POSITION	调整屏幕左右的位置
OSD V-POSITION	调整屏幕上下的位置
OSD DURATION	调整 OSD 延迟时间
AUTO COLOR	自动调整屏幕颜色
VOLUME	增加或减少音量
SOURCE	调整 Video 输入源: V

注意：*Source为选配。

简易故障排除

确定您的屏幕以妥善安装，如有下列问题：

- 没有屏幕画面？

检查：1. 是否已进入省电模式，按下任何一键或移动鼠标来离开省电模式。

1. 讯号接头是否接妥，如有讯号针脚针头断裂，请联络经销商。

- 影像看起来太暗或太亮？

检查：进入OSD功能模式调整亮度。

- 你该何时做调整？

检查：当分辨率频率变更时。

- 文字看不清楚？

检查：是否设定为支持的显示模式。

支持显示模式

Display Mode
Resolution Vertical	Frequency (Hz) Horizontal Frequency (KHz)
640x350	70.08
640x480	59.94
640x480	75
640x480	72.81
720x400	70.08
800x600	56.25
800x600	60.32
800x600	75
800x600	72.19
1024x768	60
1024x768	70.07
1024x768	75.03
1280x800	60
1280x800	75.2
1280x1024	60
1280x1024	75
1440x900	59.88
1440x900	74.9
1600x1200	60
1680x1050	59.95

31.4
31.5
37
37.9
31.4
35.2
37.9
46
48
48.4
56.5
60
49.1
62.8
63.9
79.9
55.93
70.6
75
65.22

产品规格

讯号输入 VGA	DVI*	VGA 模拟装置支持 RGB 支持 TMDS 的数字讯号
兼容性 PC 最高支持 1680X1050@60Hz
连接线 VGA	DVI* 音源线 电源线	D-sub 15针 DVI-D* 立体声音源 A/C 输入接头
电源电压	耗电 省电模式	内建交流变压器: 100-240 VAC, 50/60 Hz 作业中<54瓦(最大值) 待命<3瓦
内建扬声器 扬声器 x 2
使用接口 LED 指示灯 作业中	-蓝色	待命 -闪烁
作业环境 温度	湿度	5℃~40℃ 20%~80% R.H.
尺寸		526.2mm(W) x 433.5mm(H) x 172.7mm(D)
重量	4	6
DDC DDC2B
电源管理程序 VESA DPMS
安规认证 UL/CUL, FCC, CE

注意：*DVI·扬声器为选配功能。
