用户手册 GTB 12V11 Professional BOSCH

请阅读所有的安全规章和指示。不遵照 以下警告和说明会导致电击、着火和／

应将所有安全规章和指示保存到将来。 u 儿童和身体、感官或精神上有 缺陷或缺乏经验与知识的人员

u 对于八岁以上的儿童和身体、 感官或精神上有缺陷或缺乏经 验与知识的人员，倘若其得到 负责其安全的人员监护或接受 过监护人有关热风机使用的指 导并已了解到可能的危险，则 可以使用本热风机。否则会有 误操作和人身伤害的危险。 u 在使用、清洁和保养时请看管 好儿童。 确保儿童不会使用本

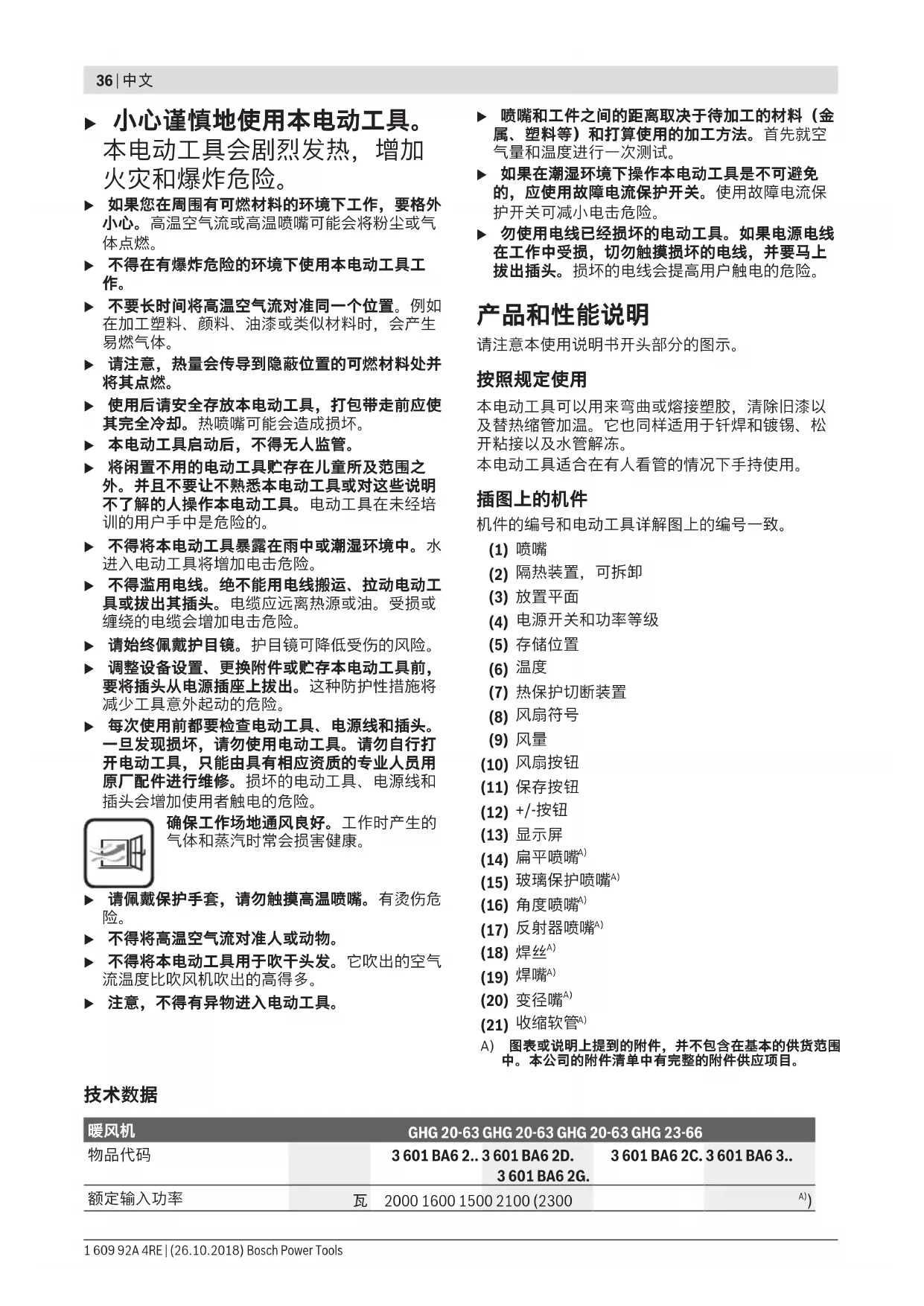

Bosch Power Tools 1 609 92A 4RE | (26.10.2018)36 | 中文 u 小心谨慎地使用本电动工具。 本电动工具会剧烈发热，增加

u 如果您在周围有可燃材料的环境下工作，要格外 小心。高温空气流或高温喷嘴可能会将粉尘或气

u 不得在有爆炸危险的环境下使用本电动工具工 u 不要长时间将高温空气流对准同一个位置。例如 在加工塑料、颜料、油漆或类似材料时，会产生

u 请注意，热量会传导到隐蔽位置的可燃材料处并 u 使用后请安全存放本电动工具，打包带走前应使 其完全冷却。热喷嘴可能会造成损坏。 u 本电动工具启动后，不得无人监管。u 将闲置不用的电动工具贮存在儿童所及范围之 外。并且不要让不熟悉本电动工具或对这些说明 不了解的人操作本电动工具。电动工具在未经培 训的用户手中是危险的。 u 不得将本电动工具暴露在雨中或潮湿环境中。水 进入电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。电缆应远离热源或油。受损或 缠绕的电缆会增加电击危险。 u 请始终佩戴护目镜。护目镜可降低受伤的风险。u 调整设备设置、更换附件或贮存本电动工具前， 要将插头从电源插座上拔出。这种防护性措施将 减少工具意外起动的危险。 u 每次使用前都要检查电动工具、电源线和插头。 一旦发现损坏，请勿使用电动工具。请勿自行打 开电动工具，只能由具有相应资质的专业人员用 原厂配件进行维修。损坏的电动工具、电源线和 插头会增加使用者触电的危险。 确保工作场地通风良好。工作时产生的 气体和蒸汽时常会损害健康。 u 请佩戴保护手套，请勿触摸高温喷嘴。有烫伤危 u 不得将高温空气流对准人或动物。u 不得将本电动工具用于吹干头发。它吹出的空气 流温度比吹风机吹出的高得多。 u 注意，不得有异物进入电动工具。u 喷嘴和工件之间的距离取决于待加工的材料（金 属、塑料等）和打算使用的加工方法。首先就空 气量和温度进行一次测试。 u 如果在潮湿环境下操作本电动工具是不可避免 的，应使用故障电流保护开关。使用故障电流保 护开关可减小电击危险。 u 勿使用电线已经损坏的电动工具。如果电源电线 在工作中受损，切勿触摸损坏的电线，并要马上 拔出插头。损坏的电线会提高用户触电的危险。

本电动工具可以用来弯曲或熔接塑胶，清除旧漆以 及替热缩管加温。它也同样适用于钎焊和镀锡、松

本电动工具适合在有人看管的情况下手持使用。

机件的编号和电动工具详解图上的编号一致。 (1)

A) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

摄氏度 0至+50 0至+50 0至+50 0至+50 运行期间所允许的最高环境

EPTA-Procedure 01:2014 千克 0.65 0.65 0.65 0,67

/Ⅱ /Ⅱ /Ⅱ /Ⅱ A) 所允许的最大输入功率 B) 当环境温度为20 °C时，约 C) 超出工作温度显示屏会变黑。 本说明书提供的参数是以230V为依据，于低电压地区，此数据有可能不同。

电动工具的A计权声压级一般小于70dB（A）。 振荡总值a

（三个方向的矢量和）和不确定性系数 K：a

≤2.5米/秒平方，K=1.5米/ 秒平方。

u 注意电源电压！ 电源的电压必须和电动工具铭牌

出厂时金属表面涂有一层防腐保护层。首次使用时

向上推动开关按钮(4)。 温度保护关闭：如果过热（比如因空气堵塞），电 动工具将自动关闭加热装置，但鼓风机继续运行。 当电动工具冷却到工作温度后，加热装置再次自动

将开关按钮(4)向下推到位置0。 u 电动工具长时间高温工作后，在关闭前应冷却。 使其以可调整的最低温度运行少许时间。 调节风量（GHG 20-63） 使用电源开关(4)可以将风量调到不同档位上： 风量档位 升/分钟 摄氏度

150–300 50–630 300–500 50–630 本说明书提供的参数是以230V为依据，于低电压地区，此

如果工件周围不得过度加热或重量较轻的工件可能 会被气流吹走，请降低风量。 调节温度（GHG 20-63） 在最低风量档位上，温度被设定为50摄氏度。也可 以将温度调到另两个风量档位上。 从最低风量档位切换到另一档位时，会重新调出以

需要提高温度时，按压按钮(12)的“+”位置，需要降 低温度时，按压“−”位置。 短促按压按钮(12)可将温度提高或降低10摄氏度。 长按按钮则以10摄氏度为步幅持续提高或降低温 度，直至松开按钮或已达到最高或最低温度。 所设置的标准温度在显示屏上显示3秒钟。达到标准 温度前，会显示喷嘴出口上的实际温度，并且温度 (6)的单位闪烁。达到标准温度后，温度单位不再闪

u 如果降低温度，会持续一小段时间，直至电动工

最低风量档位适用于冷却受热工件或干燥涂料，也 适用于在放下或更换嘴件前冷却电动工具。 调节风量（GHG 23-66） 当电源开关(4)处于位置1时，可在150到300升/分 钟之间分十步调节风量。当电源开关处于位置2时， 可在150至500升/分钟之间分十步调节风量。 或者使用存储的风量/温度组合，(参见 “保存风量/ 温度组合（GHG 23-66）”, 页38)。 在显示屏下部边缘分十格显示设置的风量(9)。 开关位置 升/分钟 摄氏度

150–500 50–650 调节风量时，首先按压风扇按钮(10)。显示屏中的 风扇符号(8)闪烁。现在可以使用+/-按钮(12)调节风

Bosch Power Tools 1 609 92A 4RE | (26.10.2018)38 | 中文 需要提高风量时，按压按钮(12)的“+”位置，需要降 低风量时，按压“–”位置。 如需使用+/-按钮(12)再次调节温度，请重新按压风 扇按钮(10)。显示屏中的风扇符号(8)不再闪烁。 如果将开关从位置1切换到位置2，则调到上次在位 置2上所使用的风量/温度组合。 如果工件周围不得过度加热或重量较轻的工件可能 会被气流吹走，请降低风量。 调节温度（GHG 23-66） 当电源开关(4)处于位置1时，温度固定在50摄氏 度。当开关处于位置2时，可在50至650摄氏度之间

或者使用存储的风量/温度组合，(参见 “保存风量/ 温度组合（GHG 23-66）”, 页38)。 在显示屏(13)中显示所设置的温度。 开关位置 摄氏度 升/分钟

50–650 150–500 需要提高温度时，按压按钮(12)的“+”位置，需要降 低温度时，按压“–”位置。 短促按压按钮(12)可将温度提高或降低10摄氏度。 长按按钮则以10摄氏度为步幅持续提高或降低温 度，直至松开按钮或已达到最高或最低温度。 所设置的标准温度在显示屏上显示3秒钟。达到标准 温度前，会显示喷嘴出口上的实际温度，并且温度 (6)的单位闪烁。达到标准温度后，温度单位不再闪

u 如果降低温度，会持续一小段时间，直至电动工

开关位置1适用于冷却受热工件或干燥涂料，也适用 于在放下或更换嘴件前冷却电动工具。 保存风量/温度组合（GHG 23-66） 您可以保存四个风量/温度组合或访问在出厂时就已

1 250 350 塑胶管整形 2 350 400 焊接塑料 3 450 500 清除油漆 4 550 400 软钎焊 A) 不在显示屏中显示 调出组合时，请多次按压保存按钮(11)，直至显示 (5)中出现所需的数字。

– 按压保存按钮(11)选择所需的存储位置。 – 调节所需的温度和风量。存储位置(5)闪烁，表明

– 按压并按住保存按钮(11)。存储位置(5)闪烁约2 秒钟。一旦灯持续亮起，就表示新组合已保存。

u 在电动工具上进行所有操作之前都必须从插座上

提示：切勿将喷嘴(1)放到距待加工工件过近的位置 上。阻塞的气流会导致电动工具超温。

在特别狭小的空间内操作时，可转动隔热装置(2)将

u 小心滚烫的喷嘴！不带隔热装置操作时，烫伤危

取下或装上隔热装置(2)时，请关闭电动工具并让其

必要时可以把电动工具设定在最低温的档位运转以

将电动工具放到存放位置(3)上进行冷却或空出双手

u 请小心操作搁放下的电动工具！勿让高温的吹风 管与机器排出的热气流烫伤。 请将电动工具放在稳固的平面上。请确保电动工具 不会翻倒。请确保电缆处于工作区域外，以免电动 工具被电缆翻倒或掉落。 在长时间不使用的情况下请关闭电动工具，并且从

工作范例（参见插图A–G） 插图页上有工作范例的插图。 喷嘴和工件之间的距离取决于待加工的材料（金 属、塑料等）和打算使用的加工方法。 通过实际试验来确定各个应用的最佳温度。 首先就空气量和温度进行一次测试。以较远的距离 和较低的功率等级开始。根据需要调整距离和功率

如果不确定加工哪种材料或不清楚热风对材料的影 响，请在隐蔽的位置对影响进行测试。 在所有工作范例中都可以不借助附件进行操作，除 了“除去窗框上的油漆”。但是如果安装了本公司推 荐的附件，不仅能够减轻工作，更能够提高工作品

u 更换喷嘴时应小心！请勿触摸高温喷嘴。冷却电 动工具并在更换喷嘴时佩戴保护手套。您可能被

必要时可以把电动工具设定在最低温的档位运转以

清除油漆/松脱粘合剂（参见插图A） 装上扁平喷嘴(14)（附件）。用热风短时间软化油 漆，然后用干净的刮铲刮除。长时间加热会烧灼油

许多粘合剂受热时会变软。粘合剂受热后即可断开 连接或清除多余的粘合剂。 1 609 92A 4RE | (26.10.2018) Bosch Power Tools繁體中文 | 39 u 请务必使用玻璃保护喷嘴(15)（附件）。有造成

使用合适的刮铲刮除窗上雕花部位的油漆，接着再 使用软的钢丝刷刷干净。 解冻水管（参见插图C） u 加热前请检查是否确实为水管。水管与煤气管在 外观上经常难以区分。绝不允许加热煤气管。 装上角度喷嘴(16)（附件）。沿着从出水到进水的 方向加热被冻住的位置。 加热塑料管以及两根管的连接处时要特别小心，以

塑胶管整形（参见插图D） 装上反射器喷嘴(17)（附件）。用沙子填充塑料 管，封闭两端，避免弯折塑料管。通过在侧面来回 移动，小心、均匀地加热塑料管。 焊接塑料（参见插图E） 装上变径嘴(20)和焊嘴(19)（两个附件）。要焊接 的工件和焊丝(18)（附件）必须由相同的材料制成 （例如都是PVC材料）。焊缝必须保持清洁，不能

小心地加热焊缝位置，直到变为膏状。注意，塑料 从膏状到液体状的温度范围很低。 插入焊丝(18)，使其进入缝隙，以便形成均匀的焊

软焊（参见插图F） 点焊时，请安装变径嘴(20)，焊接管道时，请安装 反射器喷嘴(17)（两个附件）。 如果使用未添加助焊剂的焊料，则必须在焊接位置 塗抹焊脂或焊膏。加热焊接位置，视材料而定，加 热时间在50秒至120秒不等。添加焊料。焊料接触 了经过加热的表面便会熔化， 等待焊接处冷却后再清除助焊剂。 收缩（参见插图G） 装上反射器喷嘴(17)（附件）。选择与工件匹配的 收缩软管(21)（附件）直径。均匀地加热收缩软 管，直至软管紧贴在工件上。

u 在电动工具上进行所有操作之前都必须从插座上 u 电动工具和通气孔必须随时保持清洁，以确保工

如果必须更换连接线，务必把这项工作交给博世或 者经授权的博世电动工具顾客服务执行，以避免危

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的分解图和信息也可 查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

如需查询和订购备件，请务必提供产品型号铭牌上 的10位数货号。

香港北角英皇道625号， 21楼 客户服务热线：+852 2101 0235 传真：+852 2590 9762 电子邮件：info@hk.bosch.com www.bosch-pt.com.hk

有限公司，中国浙江省杭州市 滨江区滨康路567号 102/1F服务中心 邮政编码：310052 电话：（0571）8887 5566 / 5588 传真：（0571）8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com

必须以符合环保要求的方式回收再利用电动工具、

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請妥善保存所有安全注意事項與指示，

u 此一熱風機原本並不是設計提 供給兒童以及身體、感官或心 Bosch Power Tools 1 609 92A 4RE | (26.10.2018) 除去窗框上的油漆（参见插图B）40 | 繁體中文 智能力有缺陷，或是缺乏相關 經驗及知識的人士操作。 u 8 歲以上兒童以及身體、感官或 心智能力有缺陷，或是缺乏相 關經驗及知識的人士，只要在 他人監督下或接受過如何安全 處置此熱風機的指導，並充份 瞭解相關危險，即可使用該熱 風機。否則可能會造成操作上

u 使用、清潔及維修期間，請隨 時留意兒童。如此才能確保他 們未將本熱風機當做玩具任意

u 請您謹慎對待此電動工具。本 電動工具所散發出來的熱度極 高，進一步提高了著火及爆炸

u 在易燃材料附近作業時，請格外小心。高溫氣流 或高溫出風口可能點燃粉塵或氣體。 u 請勿在具有爆炸危險的環境中使用本電動工具。u 請勿將高溫氣流長時間對準同一位置吹拂。加工 塑膠、顏料、烤漆或其他類似材質時，可能會產

u 請小心，熱能可能會傳導至隱蔽的可燃材質，進 u 電動工具每次使用完畢後穩固地放置在一旁，待 完全冷卻後再將它收藏起來。出風口的溫度極 高，可能造成物品受損。 u 不可放任已啟動的電動工具無人看管。u 請將閒置不用的電動工具貯存在兒童所及範圍之 外。請勿將本電動工具交付予不熟悉該系統或未 細讀本說明書的人員來進行操作。將電動工具交 給未經訓練的人員使用是危險的做法。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。絕不能用電線搬運、拉動電動工 具或拔出其插頭。請讓電線遠離高熱或油液。受 損或纏繞的電線會增加電擊危險。 u 請全程佩戴護目鏡。護目鏡可降低受傷風險。u 在進行任何裝置設定、更換配件或貯存電動工具 之前，請先將插頭從插座上拔掉。這種防護性措 施將減少工具意外起動的危險。 u 每次使用前，請仔細檢查電動工具、線材及插 頭。若有發現任何受損現象，請勿使用電動工 具。請勿自行拆開電動工具，而是應該將它交由 合格的專業技師以原廠替換零件進行維修。已受 損的電動工具、線材和插頭，會提高觸電風險。 作業區請保持通風良好。作業時所產生 的氣體和蒸氣常常是對健康有害。 u 請戴上防護手套，不要碰觸溫度極高的出風口。 u 高溫氣流不可以對準人或動物。u 本電動工具不可當作家用吹風機使用。它吹出來 的氣流溫度要比家用吹風機高出許多。 u 請注意：不得有任何異物進入電動工具。u 請配合加工材質（金屬、塑膠等）及預計進行的 加工方式，調整噴管至工件之間的距離。務必先

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用漏電保護開關。使用漏電保護開關可降低

u 切勿使用電線已經損壞的電動工具。如果電源線 在工作中受損，千萬不可觸摸損壞的電線，並應 立刻拔下插頭。損壞的電線會提高使用者觸電的

本電動工具是設計用來塑膠塑形、去除彩色顏料以 及加熱收縮軟管。它亦適合用於鉛焊與鍍錫、鬆開 膠合黏接處以及解凍水管。 本電動工具採手持式設計，運作時必須有人看守。

機件的編號和電動工具詳解圖上的編號一致。 (1)

A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍 中。本公司的配件清單中有完整的配件供應項目。

/Ⅱ /Ⅱ /Ⅱ /Ⅱ A) 可能出現的最大消耗功率 B) 在環境溫度 20 °C 下，約略值 C) 溫度如果在操作溫度範圍之外，顯示器可能轉暗。 本說明書提供的數值是以 230 伏特為依據，於使用不同電壓的地區，此數據有可能不同。

此電動工具的音壓強度評等為 A 級，其標準值為小 於 70 dB(A)。 振動總量 a

（三個方向的向量總和）以及不確定性 係數 K：a

u 注意電源的電壓！電源的電壓必須和電動工具銘

本產品第一次使用時會有煙霧冒出 出廠時金屬表面上會有防鏽塗層。此一保護層會在

將電源開關 (4) 往上推。 過熱保護機制：（例如因氣流滯塞而）過熱時，本 電動工具會自動停止加熱，但吹風功能將繼續運 作。待電動工具降溫至操作溫度後，將自動重新開

將電源開關 (4) 往下推至位置 0。 u 本電動工具高溫運轉較長時間後，請先進行冷卻 然後再關機。其做法是：調至您可設定的最低溫 度，讓工具運轉一小段時間。 調節風量（GHG 20-63） 您可利用電源開關 (4) 調節成不同檔速的風量： 檔速 l/min °C

150–300 50–630 300–500 50–630 本說明書提供的數值是以 230 伏特為依據，於使用不同電壓 的地區，此數據有可能不同。 舉例來說，如果工件周圍區域不應過度加熱，或是 工件很輕、容易被風吹跑，則請您將風量調小。 調節溫度（GHG 20-63） 使用最低檔速的風量時，溫度固定是 50°C。使用 另兩個檔速的風量時，溫度可進行調整。 風量從最低檔速切換至其他檔速時，工具會再次套 用該檔速最後使用的溫度。 若要調高溫度，請按一下按鈕 (12)的 「+」；若要 調低溫度，則請按一下 「−」。 短按一下按鈕 (12)，可將溫度調高或調低 10°C。 長按一下按鈕，則可讓溫度連續調高或調低 10°C，直到您放開按鈕或已經到達溫度的最大值／

您設定的目標溫度會出現在顯示器上 3 秒鐘。在工 具達到目標溫度之前，所顯示的是吹嘴出風口的實 際溫度，且溫度的單位符號 (6) 也會不停閃爍。一 達到目標溫度後，溫度的單位符號便不再閃爍。 Bosch Power Tools 1 609 92A 4RE | (26.10.2018)42 | 繁體中文 u 您調降溫度後，電動工具只需一小段時間便可完

風量的最低檔速適合用來冷卻高溫的工件或用來烘 乾顏料。它也很適合在將電動工具關機之前或更換 吹嘴接頭之前用來進行冷卻。 調節風量（GHG 23-66） 電源開關 (4) 切到開關位置 1 時，風量可在 150 至 300 l/min（每分鐘公升數）之間進行調整，共分為 十級。切到開關位置 2 時，風量可在 150 至 500 l/ min 之間進行調整，同樣分為十級。 或者，您也可以使用已儲存在機器上的風量／溫度 組合，(參見 「儲存風量／溫度組合 （GHG23‑66）」, 頁42)。 顯示器下緣有十格的風量條 (9)，您可從此處知道目

150–500 50–650 若要調節風量，首先請按一下風扇按鈕 (10)。顯示 器中的風扇符號 (8) 將隨即閃爍。此時，您可利用 加號／減號按鈕 (12) 來調整風量。 若要加大風量，請按一下按鈕 (12) 的「+」，若要 減小風量，則請按一下「–」。 您若想重新用加號／減號按鈕 (12) 來調整溫度，請 再按一下風扇按鈕 (10) 即可。顯示器中的風扇符號 (8) 隨即不再閃爍。 開關從位置 1 切換到位置 2 時，將隨即啟用您在位 置 2 上最後使用的風量／溫度組合。 舉例來說，如果工件周圍區域不應過度加熱，或是 工件很輕、容易被風吹跑，請您將風量調小。 調節溫度（GHG 23-66） 電源開關 (4) 位於開關位置 1 時，溫度固定在 50°C。開關位於位置 2 時，溫度可在 50 至 650°C 之間進行調整。 或者，您也可以使用已儲存在機器上的風量／溫度 組合，(參見 「儲存風量／溫度組合 （GHG23‑66）」, 頁42)。 顯示器 (13) 中將提示您所設定的溫度。 開關位置 °C l/min

50–650 150–500 若要調高溫度，請按一下按鈕 (12) 的「+」，若要 調低溫度，則請按一下「–」。 短按一下按鈕 (12)，可將溫度調高或調低 10°C。 長按一下按鈕，則可讓溫度連續調高或調低 10°C，直到您放開按鈕或已經到達溫度的最大值／

您設定的目標溫度會出現在顯示器上 3 秒鐘。在工 具達到目標溫度之前，所顯示的是吹嘴出風口的實 際溫度，且溫度的單位符號 (6) 也會不停閃爍。一 達到目標溫度後，溫度的單位符號便不再閃爍。 u 您調降溫度後，電動工具只需一小段時間便可完

開關位置 1 適合用來冷卻高溫的工件或用來烘乾顏 料。它也很適合在將電動工具關機之前或更換吹嘴 接頭之前用來進行冷卻。 儲存風量／溫度組合（GHG23‑66） 您總共可以儲存四個風量／溫度組合，或存取原廠

若要這麼做，必須將電源開關 (4) 設在開關位置

1 250 350 彎折塑膠管 2 350 400 焊接塑膠 3 450 500 去除烤漆 4 550 400 軟焊 A) 顯示器上不顯示 若想叫出組合資料，請重複按壓儲存按鈕 (11) 直到 區塊 (5) 中出現所需的號碼。

– 按壓儲存按鈕 (11) 以便選擇您想要使用的記憶位

– 依照需求設定溫度及風量。記憶位置 (5) 隨即閃 爍，藉以通知您儲存的組合內容已變更。 – 按住儲存按鈕 (11) 不放。記憶位置 (5) 將閃爍 2 秒鐘左右。當它持續亮起時，表示已儲存好新的

u 維修電動工具或換裝零、配件之前，務必從插座

提示：出風口 (1) 不可過於靠近待加工的工件。阻 塞的氣流會導致電動工具過熱。

在格外狹窄的位置上作業時，您可將隔熱套 (2) 旋

u 小心，吹嘴非常燙！拆除隔熱套後，操作機器時

請先關閉電動工具並讓它完全冷卻，然後才可取下 或套上隔熱套 (2)。 必要時可讓電動工具設定在最低溫的檔速下運轉以

當您要讓電動工具降溫或需要空下雙手來進行其他 操作時，請將電動工具豎起以靠置座 (3) 朝下的方

u 作業時，請特別留意已豎起擱放的電動工具！勿 讓高溫的出風口與機器排出的熱氣流燙傷。 請將本電動工具放置在穩固的平坦表面上。請確保 它不會翻覆。將纜線固定在工作範圍之外的位置， 以免電動工具被它絆倒或扯下。 1 609 92A 4RE | (26.10.2018) Bosch Power Tools繁體中文 | 43 若長時間不使用，請關閉電動工具並拔下插頭。 操作範例（請參考圖A–G） 插圖頁上有操作範例的插圖。 請配合加工材質（金屬、塑膠等）及預計進行的加 工方式，調整出風口至工件之間的距離。 需實際操作才能試出各種應用的理想溫度。 請您一律先測試一下風量和溫度。一開始請您先使 用低檔速的熱風並拉開距離。然後再視需求調整距

如果您不確定加工材質或該材質對熱風會有什麼樣 的反應，那麼，請您在隱蔽處測試效果。 所有範例中，除了「清除窗框上的漆料」以外，皆 可在不使用配件的狀態下施作。但是如果安裝了本 公司推薦的配件，不僅能夠減輕工作負擔，更能夠

u 更換出風口時，請務必小心！切勿碰觸高溫出風 口。讓電動工具進行冷卻，更換時請戴上防護手 套。您可能被高溫的出風口燙傷！ 必要時可讓電動工具設定在最低溫的檔速下運轉以

去除烤漆／熔解黏膠（請參考圖 A） 套上扁吹嘴 (14)（配件）。用熱風稍微吹一下烤 漆，使它軟化，接著再用乾淨刮刀將它刮除。如果 加熱過久，可能會燒焦油漆，反而使刮漆作業變得

許多黏合膠劑會在加熱後變軟。您可在黏膠加熱的 狀態下拆開接合處或清除多餘黏膠。 清除窗框上的漆料（請參考圖 B） u 請您務必使用玻璃保護出風口 (15)（配件）。有

使用合適的刮鏟刮除窗上雕花部位的油漆，接著再 使用軟的鋼絲刷刷乾淨。 解凍水管（請參考圖 C） u 進行加熱之前，請先確認目標是否真的是水管。 瓦斯管與水管外觀相似不容易分辨，千萬不可以

裝上彎頭吹嘴 (16)（配件）。加熱內部結凍的部位 時，請優先從排水口往入水口的方向加熱。 加熱塑膠管，以及兩個管子的接合處時要特別小

彎折塑膠管（請參考圖 D） 套上反射噴管 (17)（配件）。在塑膠硬管裡填充沙 料，然後將兩端堵住，這麼做是為了避免硬管凹陷 變形。用熱風小心地吹拂硬管，兩側來回移動以求

焊接塑膠（請參考圖 E） 套上縮徑吹嘴 (20) 和熔接吹嘴 (19)（皆為配 件）。待進行焊接的工件和焊線 (18)（配件）必須 是同一材質（例如兩個都是 PVC）。焊接縫必須保 持清潔，其上不可以有油脂。 先加熱焊接位置使其變為黏稠狀。此時必須非常小 心，因為黏稠的塑膠材料可能在非常短的時間內馬

將焊線 (18) 送入焊接部位，讓它流進隙縫中，形成

軟焊（請參考圖 F） 進行點焊時，請套上縮徑吹嘴 (20)；焊接管件時， 請套上反射吹嘴 (17)（皆為配件）。 如果使用未添加助焊劑的焊料，則必須在焊接位置 塗抹焊脂或焊膏。對焊接位置進行加熱，視材質而 定約 50 至 120 秒。接著再塗上焊料。焊料接觸了 經過加熱的表面便會熔化。 等待焊接處冷卻後再清除助焊劑。 收縮包覆（請參考圖 G） 套上反射吹嘴 (17)（配件）。使用收縮軟管 (21) （配件）時，請配合工件選擇適當的直徑。請對收 縮軟管均勻加熱，直到它緊緊貼合工件。

u 維修電動工具或換裝零、配件之前，務必從插座

u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 如果必須更換連接線，請務必交由博世或者經授權 的博世電動工具顧客服務執行，以避免危害機器的

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。如需分解圖和備件的 資料，請至以下網頁：www.bosch-pt.com 若對本公司產品及其配件有任何疑問，博世應用諮 詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品銘牌上的 10 位零件編號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02) 2515 5388 傳真: (02) 2516 1176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國

必須以符合環保的方式，回收再利用損壞的機器、 配件和廢棄的包裝材料。 不可以把電動工具丟入一般的家庭垃圾
