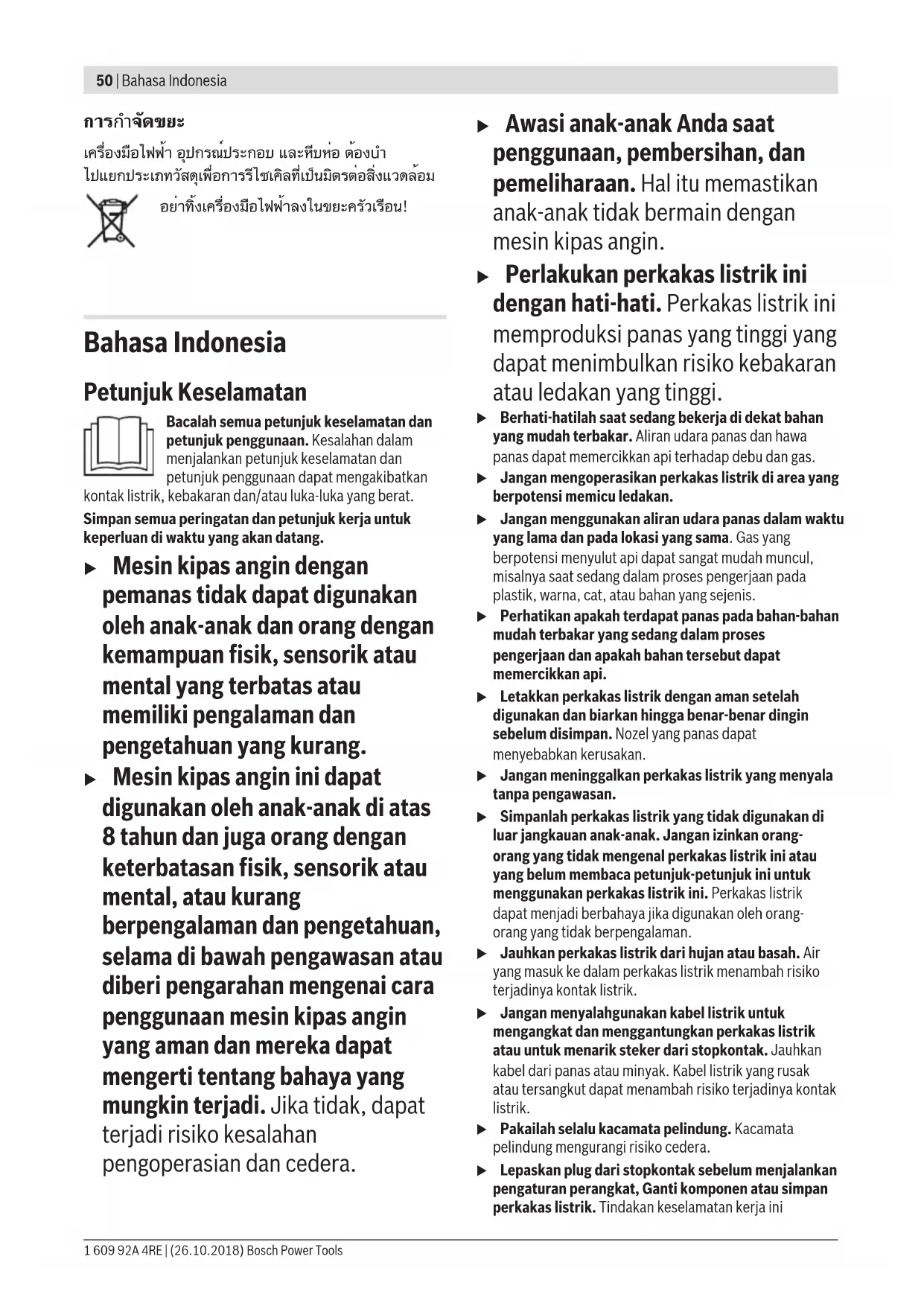

Petunjuk Keselamatan

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan

kontak listrik, kebakaran dan/atau luka-luka yang berat.

Simpan semua peringatan dan petunjuk kerja untuk keperluan di waktu yang akan datang.

- Mesin kipas angin dengan pemanas tidak dapat digunakan oleh anak-anak dan orang dengan kemampuan fisik, sensorik atau mental yang terbatas atau memiliki pengalaman dan pengetahuan yang kurang.

Mesin kipas angin ini dapat digunakan oleh anak-anak di atas 8 tahun dan juga orang dengan keterbatasan fisik, sensorik atau mental, atau kurang berpengalaman dan pengetahuan, selama di bawah pengawasan atau diberi pengarahan mengenai cara penggunaan mesin kipas angin yang aman dan mereka dapat mengerti tentang bahaya yang mungkin terjadi. Jika tidak, dapat terjadi risiko kesalahan pengoperasian dan cedera.

• Awasi anak-anak Anda saat penggunaan, pembersihan, dan pemeliharaan. Hal itu memastikan anak-anak tidak bermain dengan mesin kipas angin.
  ▶ Perlakukan perkakas listrik ini dengan hati-hati. Perkakas listrik ini memproduksi panas yang tinggi yang dapat menimbulkan risiko kebakaran atau ledakan yang tinggi.
  ▶ Berhati-hatilah saat sedang bekerja di dekat bahan yang mudah terbakar. Aliran udara panas dan hawa panas dapat memercikkan api terhadap debu dan gas.
  Jangan mengoperasikan perkakas listrik di area yang berpotensi memicu ledakan.
  Jangan menggunakan aliran udara panas dalam waktu yang lama dan pada lokasi yang sama. Gas yang berpotensi menyulut api dapat sangat mudah muncul, misalnya saat sedang dalam proses pengerjaan pada plastik, warna, cat, atau bahan yang sejenis.
  ▶ Perhatikan apakah terdapat panas pada bahan-bahan mudah terbakar yang sedang dalam proses pengerjaan dan apakah bahan tersebut dapat memercikkan api.
  ▶ Letakkan perkakas listrik dengan aman setelah digunakan dan biarkan hingga benar-benar dingin sebelum disimpan. Nozel yang panas dapat menyebabkan kerusakan.
  Jangan meninggalkan perkakas listrik yang menyala tanpa pengawasan.
  ▶ Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Jangan izinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk-petunjuk ini untuk menggunakan perkakas listrik ini. Perkakas listrik dapat menjadi berbahaya jika digunakan oleh orang-orang yang tidak berpengalaman.
  Jauhkan perkakas listrik dari hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik.
  Jangan menyalahgunakan kabel listrik untuk mengangkat dan menggantungkan perkakas listrik atau untuk menarik steker dari stopkontak. Jauhkan kabel dari panas atau minyak. Kabel listrik yang rusak atau tersangkut dapat menambah risiko terjadinya kontak listrik.
  Pakailah selalu kacamata pelindung. Kacamata pelindung mengurangi risiko cedera.
  ▶ Lepaskan plug dari stopkontak sebelum menjalankan pengaturan perangkat, Ganti komponen atau simpan perkakas listrik. Tindakan keselamatan kerja ini

mengurangi bahaya perkakas listrik hidup secara tidak disengaja.

Selalu periksa perkakas listrik, kabel, dan plug sebelum digunakan. Jangan gunakan perkakas listrik jika Anda melihat adanya kerusakan. Jangan membuka perkakas listrik sendiri dan biarkan alat pengukur direparasi hanya oleh teknisi ahli dan hanya dengan menggunakan suku cadang yang asli. Perkakas listrik, kabel, dan plug yang rusak dapat meningkatkan risiko terjadinya kejutan listrik.

Beri sirkulasi udara yang baik pada tempat kerja Anda. Saat bekerja, gas dan uap yang terdapat di sana seringkali memberikan dampak terhadap kesehatan.

Pakailah sarung tangan pelindung dan jangan menyentuh nozel yang panas. Terdapat risiko kebakaran.
Jangan mengarahkan aliran udara panas kepada orang atau hewan peliharaan.
Jangan menggunakan perkakas listrik sebagai alat pengering rambut. Aliran udara yang keluar memiliki panas yang luar biasa dibandingkan alat pengering rambut.
▶ Pastikan tidak ada benda asing yang masuk ke dalam perkakas listrik.
Jarak nozel ke benda kerja disesuaikan dengan material yang dikerjakan (logam, plastik, dsb.) dan jenis pekerjaan yang diinginkan. Selalu lakukan uji coba terlebih dulu terkait volume udara dan suhu.
Jika penggunaan perkakas listrik di tempat yang basah tidak dapat dihindarkan, gunakanlah pemutus sirkuit arus. Penggunaan pemutus sirkuit arus mengurangi risiko terjadinya kontak listrik.
Jangan gunakan perkakas listrik jika kabelnya rusak. Jangan menyentuh kabel yang rusak dan tariklah steker dari stopkontak jika kabel rusak selama digunakan. Kabel yang rusak membuat risiko terjadinya kontak listrik menjadi lebih besar.

Spesifikasi produk dan performa

Perhatikan ilustrasi yang terdapat pada bagian depan panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini cocok untuk mengubah bentuk dan mengelas bahan plastik, membersihkan lapisan cat dan untuk memanaskan heat-shrink tubing. Perkakas listrik ini juga sesuai untuk menyolder dan melapisi dengan timah, melepaskan sambungan berperekat, dan melelehkan pipa air.

Perkakas ini dirancang untuk penggunaan dengan tangan dan butuh pengawasan.

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Nozel
(2) Insulasi panas, dapat dilepas
(3) Permukaan kerja
(4) Switch on/off dan level daya
(5) Memori
(6) Suhu
(7) Penonaktifan pelindung panas
(8) Simbol kipas
(9) Kuantitas udara

(10) Tombol kipas

(11) Tombol penyimpan

A) Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Heat gun GHG 20-63 GHG 20-63 GHG 20-63 GHG 23-66
Nomor seri	3 601 BA6 2..	3 601 BA6 2D.	3 601 BA6 2C.	3 601 BA6 3..
		3 601 BA6 2G.
Input daya nominal W 2000 1600 1500 2100 (2300)				A)
Kuantitas udara l/min 150/150–300/		100/100–250/	100/100–250/	150–300/
	300–500	200–350	200–350	150–500
Suhu pada outlet nozelB)	°C 50–630 50–630 50–600 50–650
Keakuratan pengukuran suhu
– pada outlet nozel ±10 % ±10 % ±10 % ±10 %

A) Potensi input daya maksimal
B) pada suhu lingkungan sekitar 20 °C.
C) Selain suhu pengoperasian, display dapat menjadi gelap.
Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang berbeda dan pada model khusus tiap negara data-data ini dapat bervariasi.

Informasi tentang bunyi/getaran

Tingkat tekanan suara kategori A pada perkakas listrik lebih kecil dari 70 dB(A).

Total nilai getaran a_h (jumlah vektor tiga arah) dan ketidakpastian K: a_h ≤ 2, 5 m/s^2 , K = 1, 5 m/s^2 .

Penggunaan

Pengoperasian pertama kali

▶ Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik.

Emisi asap pada start-up pertama

Permukaan logam dilindungi dengan lapisan antikorosi dari pabrikan. Lapisan pelindung ini akan menguap pada start-up pertama.

Menghidupkan perkakas listrik

Geser tombol on/off (4) ke atas.

Penonaktifan proteksi termal: perkakas listrik secara otomatis mematikan pemanas jika terjadi overheat (misalnya akibat akumulasi udara), namun kipas terus berjalan. Ketika perkakas listrik telah mencapai suhu pengoperasian, pemanas diaktifkan lagi secara otomatis.

Mematikan perkakas listrik

Geser tombol on/off (4) ke bawah ke posisi 0.

Sebelum dimatikan, biarkan perkakas listrik menjadi dingin setelah dioperasikan dalam waktu yang lama dengan suhu tinggi. Untuk itu, biarkan perkakas listrik beroperasi dalam waktu singkat dengan suhu paling rendah.

Mengatur kuantitas udara (GHG 20-63)

Dengan switch on/off (4), kuantitas udara akan diatur dalam beberapa tingkatan:

Tingkatan kuantitas udara l/min °C

	150 50
	150-300 50-630
	300-500 50-630

Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang berbeda dan pada model khusus tiap negara data-data ini dapat bervariasi.

Kurangi kuantitas udara, misalnya ketika area sekitar benda kerja tidak boleh dipanaskan secara berlebihan atau ketika benda kerja yang ringan dapat dipindahkan melalui aliran udara.

Mengatur suhu (GHG 20-63)

Pada tingkatan kuantitas udara terendah, suhu ditetapkan sebesar 50 °C. Suhu dapat diatur pada kedua tingkatan volume udara yang lain.

Suhu yang ditetapkan terakhir akan kembali dipanggil dengan mengubah tingkatan kuantitas udara terendah ke tingkatan lainnya.

Tekan tombol "+" pada (12) untuk meningkatkan suhu dan tekan tombol "+" untuk menurunkan suhu.

Tekan singkat tombol (12) untuk meningkatkan atau menurunkan suhu sebesar 10 °C. Menekan lama tombol akan meningkatkan atau menurunkan suhu sebesar 10 °C secara berturut-turut hingga tombol dilepaskan atau suhu maksimal atau minimal tercapai.

Suhu target yang ditetapkan akan muncul pada display selama 3 detik. Suhu saat ini pada outlet nozel akan ditampilkan dan satuan suhu (6) akan berkedip hingga suhu target tercapai. Jika suhu target telah tercapai, satuan suhu berhenti berkedip.

▶ Turunkan suhu selama beberapa saat hingga perkakas listrik menjadi dingin.

Tingkatan kuantitas udara terendah sesuai untuk mendinginkan benda kerja yang panas atau untuk mengeringkan cat. Tingkatan kuantitas udara ini juga sesuai untuk mendinginkan perkakas listrik sebelum dimatikan atau sebelum nozel diganti.

Mengatur kuantitas udara (GHG 23-66)

Pada posisi 1 switch on/off (4), kuantitas udara dapat diatur dalam sepuluh interval antara 150 hingga 300 l/min. Pada posisi 2, kuantitas udara dapat diatur dalam sepuluh interval antara 150 hingga 500 l/min.

Opsi lain, kombinasi suhu/kuantitas udara yang tersimpan dapat digunakan, (lihat „Menyimpan kuantitas udara/kombinasi suhu (GHG 23-66)“, Halaman 53).

Kuantitas udara yang ditetapkan akan ditampilkan dengan sepuluh segmen bar (9) pada tepi display bawah.

Posisi switch I/min °C

1	150-300 50
2	150-500 50-650

Untuk mengatur kuantitas udara, pertama-tama tekan tombol kipas (10). Simbol kipas (8) akan berkedip pada display. Saat ini, kuantitas udara dapat diatur dengan tombol plus/minus (12).

Tekan tombol "+" pada (12) untuk meningkatkan kuantitas udara, tekan tombol "-" untuk menurunkan kapasitas udara.

Jika suhu ingin diatur kembali dengan tombol plus/minus (12), tekan kembali tombol kipas (10). Simbol kipas (8) tidak lagi berkedip pada display.

Jika posisi switch 1 dipindah ke posisi 2, kombinasi suhu/ kapasitas udara yang digunakan terakhir akan ditetapkan pada posisi 2.

Kurangi kuantitas udara, misalnya ketika area sekitar benda kerja tidak boleh dipanaskan secara berlebihan atau ketika benda kerja yang ringan dapat dipindahkan melalui aliran udara.

Mengatur suhu (GHG 23-66)

Pada posisi 1 switch on/off (4) suhu ditetapkan sebesar 50 °C. Pada posisi switch 2, suhu akan diatur antara 50 dan 650 °C.

Opsi lain, kombinasi suhu/kuantitas udara yang tersimpan dapat digunakan, (lihat „Menyimpan kuantitas udara/kombinasi suhu (GHG 23-66)“, Halaman 53).

Suhu yang telah ditetapkan akan ditampilkan pada display (13).

Posisi switch °C l/min

1	50 150-300
2	50-650 150-500

Tekan tombol "+" pada (12) untuk meningkatkan kuantitas udara, tekan tombol "-" untuk menurunkan kapasitas udara.

Tekan singkat tombol (12) untuk meningkatkan atau menurunkan suhu sebesar 10 °C. Menekan lama tombol akan meningkatkan atau menurunkan suhu sebesar 10 °C secara berturut-turut hingga tombol dilepaskan atau suhu maksimal atau minimal tercapai.

Suhu target yang ditetapkan akan muncul pada display selama 3 detik. Suhu saat ini pada outlet nozel akan ditampilkan dan satuan suhu (6) akan berkedip hingga suhu target tercapai. Jika suhu target telah tercapai, satuan suhu berhenti berkedip.

- Turunkan suhu selama beberapa saat hingga perkakas listrik menjadi dingin.

Posisi switch 1 sesuai untuk mendinginkan benda kerja yang panas atau untuk mengeringkan cat. Posisi tersebut juga sesuai untuk mendinginkan perkakas listrik sebelum dimatikan atau sebelum nozel diganti.

Menyimpan kuantitas udara/kombinasi suhu (GHG 23-66)

Pengguna dapat menyimpan empat kombinasi suhu/volume udara atau mengakses hingga empat kombinasi yang disimpan dari pabrikan.

Untuk itu, switch on/off (4) harus berada pada posisi 2.

Pengaturan pabrik

Memori °C l/min Penggunaan
0^A)	50 150 – Mendinginkan benda kerja– Mengeringkan cat
1 250 350	Mengubah bentuk pipaberbahan sintetik
2 350 400	Mengelas bahan sintetik
3 450 500	Menghapus cat
4 550 400	Menyolder
A) tidak ditampilkan pada displayUntuk mengakses sebuah kombinasi, tekan tombol penyimpan (11) beberapa kali hingga nomor yang diinginkan muncul pada tampilan (5).
Menyimpan kombinasi pribadi:– Pilih memori yang diinginkan dengan menekan tombol penyimpan (11).– Atur suhu dan kuantitas udara yang diinginkan.Memori (5) akan berkedip untuk menampilkan kombinasi yang tersimpan telah diubah.– Tekan dan tahan tombol penyimpan (11). Memori (5) berkedip sekitar 2 detik. Setelah memori menyala lama, kombinasi baru akan tersimpan.

Petunjuk pengoperasian

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Catatan: Jangan membawa nozel (1) terlalu dekat dengan benda kerja. Udara yang tidak dapat mengalir bisa membuat perkakas listrik menjadi terlalu panas.

Melepaskan insulasi panas

Untuk pengerjaan di tempat yang sangat sempit, insulasi panas (2) dapat dilepas dengan cara diputar.

▶ Hati-hati terhadap nozel yang panas! Terdapat risiko luka bakar yang tinggi saat bekerja tanpa menggunakan insulasi panas.

Untuk melepaskan atau memasang insulasi panas (2), matikan perkakas listrik dan biarkan perkakas listrik menjadi dingin.

Agar perkakas listrik menjadi dingin lebih cepat, biarkan perkakas listrik beroperasi sebentar pada suhu terendah.

Mematikan perkakas listrik

Matikan perkakas listrik dan letakkan di tempat penyimpanan (3) untuk mendinginkan atau untuk mengistirahatkan kedua tangan.

▶ Berhati-hatilah dengan perkakas listrik yang dimatikan! Terdapat risiko luka bakar akibat nozel atau udara panas.

Posisikan perkakas listrik pada permukaan yang datar dan stabil. Pastikan perkakas listrik tidak dapat jatuh. Pastikan kabel berada di luar area pengerjaan sehingga kabel tidak dapat menarik dan membuat perkakas listrik terjatuh.

Matikan perkakas listrik jika tidak digunakan untuk waktu lama dan lepaskan steker.

Contoh penggunaan (lihat gambar A-G)

Gambar-gambar dari contoh penggunaan terdapat pada halaman bergambar.

Jarak nozel dengan benda kerja disesuaikan dengan material yang dikerjakan (logam, plastik, dsb.) dan jenis pekerjaan yang diinginkan.

Suhu optimal untuk tiap pemakaian ditentukan dengan uji coba.

Selalu lakukan uji coba terlebih dulu terkait volume udara dan suhu. Mulai dengan jarak yang lebih besar dan level daya yang rendah. Sesuaikan jarak dan level daya sesuai kebutuhan.

Jika Anda ragu dengan jenis material yang dikerjakan atau dampak udara panas terhadap material, maka lakukanlah uji coba terhadap efeknya di area yang tersembunyi.

Anda dapat bekerja tanpa aksesori untuk semua contoh penggunaan kecuali "Membersihkan cat pada bingkai jendela". Akan tetapi dengan menggunakan aksesori yang disarankan, pekerjaan menjadi lebih mudah dan hasil kerja menjadi jauh lebih bagus.

▶ Hari-hati saat mengganti nozel! Jangan menyentuh nozel yang panas. Biarkan perkakas listrik menjadi dingin dan pakailah sarung tangan pelindung saat mengganti. Nozel yang panas dapat mengakibatkan luka bakar.

Supaya perkakas listrik menjadi dingin lebih cepat, biarkan perkakas listrik beroperasi sebentar pada suhu terendah.

Menghapus cat/perekat (lihat gambar A)

Pasang nozel pipih (14) (aksesori). Lunakkan cat sebentar dengan udara panas dan bersihkan cat dengan alat pengerik yang bersih. Paparan udara panas yang lama akan membakar cat sehingga menyulitkan proses pembersihan.

Lem perekat yang banyak akan menjadi lunak akibat panas. Pada perekat yang telah dipanaskan, sambungan dapat dilepaskan atau perekat yang berlebih dapat dibersihkan.

Membersihkan cat pada bingkai jendela (lihat gambar B)

▶ Gunakan nozel pelindung kaca (15) (aksesori). Kaca jendela bisa pecah.

Pada permukaan yang berlekuk, cat dapat dibersihkan dengan pengikis yang sesuai dan disikat dengan sikat kawat yang lunak.

Mencairkan es dalam saluran air (lihat gambar C)

Sebelum dipanaskan, periksa apakah pipa yang akan dipanaskan benar-benar merupakan pipa air. Pipa gas seringkali dipandang sebagai pipa air. Jangan sekali-kali memanaskan pipa gas.

Pasang nozel sudut (16) (aksesori). Panaskan area yang membeku terutama dari outlet dalam saluran intake. Pipa berbahan sintetik serta sambungan antar pipa harus dipanaskan dengan sangat hati-hati agar tidak terjadi kerusakan.

Mengubah bentuk pipa berbahan sintetik (lihat gambar D)

Pasang nozel reflektor (17) (aksesori). Isi pipa berbahan sintetik dengan pasir dan tutup pipa pada kedua sisinya agar tidak bengkok. Panaskan pipa dengan hati-hati dan merata dan gerakkan maju mundur pada sisi-sisinya.

Mengelas bahan sintetik (lihat gambar E)

Pasang nozel reduksi (20) dan kenakan sepatu las (19) (kedua aksesori). Benda kerja yang dilas dan kawat las (18) (aksesori) harus terbuat dari material yang sama (misalnya keduanya PVC). Sambungan harus bersih dan tidak boleh berminyak.

Panaskan area sambungan dengan hati-hati, sampai sambungan menjadi liat. Pastikan suhu antara bahan sintetik dalam keadaan liat dan keadaan cair memiliki perbedaan yang kecil.

Menyolder (lihat gambar F)

Pasang nozel reduksi untuk menyolder suatu titik (20), dan nozel reflektor (17) untuk menyolder pipa (kedua aksesori). Jika digunakan bahan tambahan tanpa obat solder, berikan minyak solder atau pasta pada tempat yang disolder. Tempat yang disolder dipanaskan selama kira-kira 50 sampai 120 detik, tergantung dari bahan yang dikerjakan. Bubuhkan bahan tambahan. Bahan tambahan akan mencair akibat suhu benda kerja. Setelah tempat yang disolder menjadi dingin, bersihkan obat solder.

Penyusutan (lihat gambar G)

Pasang nozel reflektor (17) (aksesori). Pilih diameter slang heat-shrink (21) (aksesori) yang sesuai dengan benda kerja. Panaskan slang heat-shrink secara merata hingga membungkus erat benda kerja.

Perawatan dan servis

Perawatan dan pembersihan

Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

▶ Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.

Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch yang resmi, agar keselamatan kerja selalu terjamin.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri atas 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Cara membuang

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan.

Jangan membuang perkakas listrik ke dalam sampah rumah tangga!
