技术规格	2路柱式扬声器，6.5英寸，1英寸铝制高音单元
额定功率	100瓦RMS，峰值400瓦
频率响应	38 Hz - 21 kHz
阻抗	8欧姆
尺寸	1000毫米 x 200毫米 x 300毫米
重量	15公斤
推荐用途	适用于家庭影院系统和音乐
维护	用软布清洁，避免过度潮湿
安全	避免剧烈撞击，不要暴露于极端温度
一般信息	兼容低至中功率放大器

常见问题 - Reference R610F KLIPSCH

如何将KLIPSCH Reference R610F连接到我的放大器？

使用扬声器线将放大器的端子连接到扬声器的端子。连接时请确保极性（+和-）正确。

KLIPSCH Reference R610F的尺寸是多少？

KLIPSCH Reference R610F的尺寸为高32.7厘米，宽20.9厘米，深31.8厘米。

我应该使用什么类型的扬声器线？

建议使用质量良好的扬声器线，至少16 AWG，以确保信号传输良好。

我的KLIPSCH Reference R610F扬声器没有声音，怎么办？

检查线缆是否正确连接，放大器是否开启。还要确保音源已正确选择。

如何调整扬声器设置以获得更好的音质？

如果放大器有均衡器功能，可根据喜好调整低音、中音和高音。还应将扬声器放置在离墙适当的距离，以避免不良共振。

KLIPSCH Reference R610F是否兼容无线音频系统？

KLIPSCH Reference R610F是有线扬声器。若要无线使用，需配备兼容的无线发射/接收器以连接放大器。

如何清洁我的KLIPSCH Reference R610F扬声器？

使用柔软干布擦拭扬声器表面。避免使用可能损坏表面的强力化学品。

KLIPSCH Reference R610F的额定功率是多少？

KLIPSCH Reference R610F的额定功率为100瓦，峰值功率为400瓦。

扬声器应放置在哪里以获得最佳音效？

将扬声器放置在耳朵高度，远离墙壁，并朝向听音区域，以获得更好的听音体验。

如果一个扬声器不工作而另一个正常，怎么办？

检查不工作的扬声器连接，尝试更换线缆或使用其他放大器，以确定问题是出在扬声器还是音频系统。

用户手册 Reference R610F KLIPSCH

1) 标准、基准、比较点
2) 展现传奇的杰士音响

1946年以来的宏亮与自豪

1946年，保罗·克里普什（Paul W. Klipsch）凭借所创立的专有扬声技术和对声学原理的理解，彻底改变了音响行业，成就了广受世人赞誉的标志性音响声音。如今，我们仍然忠实于保罗的理念，继承公司近一个世纪以来努力和智慧的结晶，把其精华融入公司的每件音响产品。这些产品体现了我们几十年来对完美听觉艺术的痴迷和追求。请亲身体验杰士参考系列音响所再现的强劲、细腻且富有情感的声音。我们是Keepers of the Sound®。

CHINESE

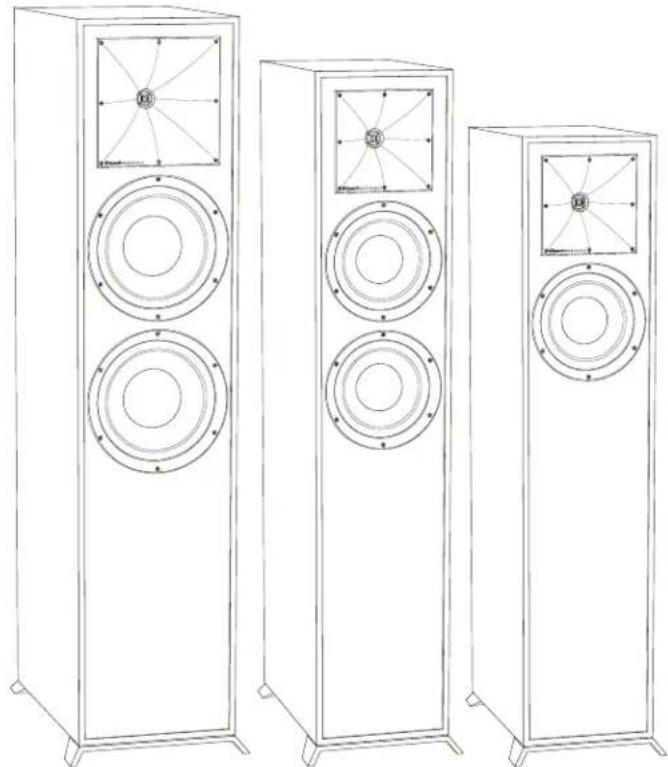

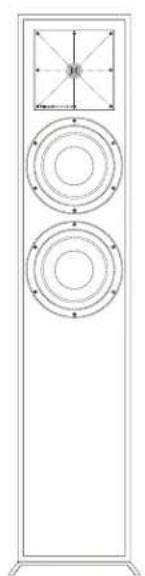

参考系列扬声器

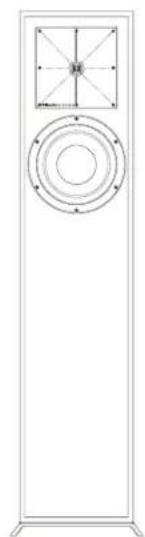

R-620F

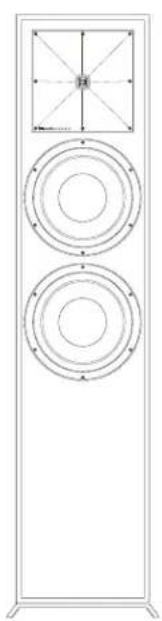

R-610FR-820F

R-51M

R-41M

R-52C

R-34C

DOLBY ATMOS

R-41SA

R-625FA

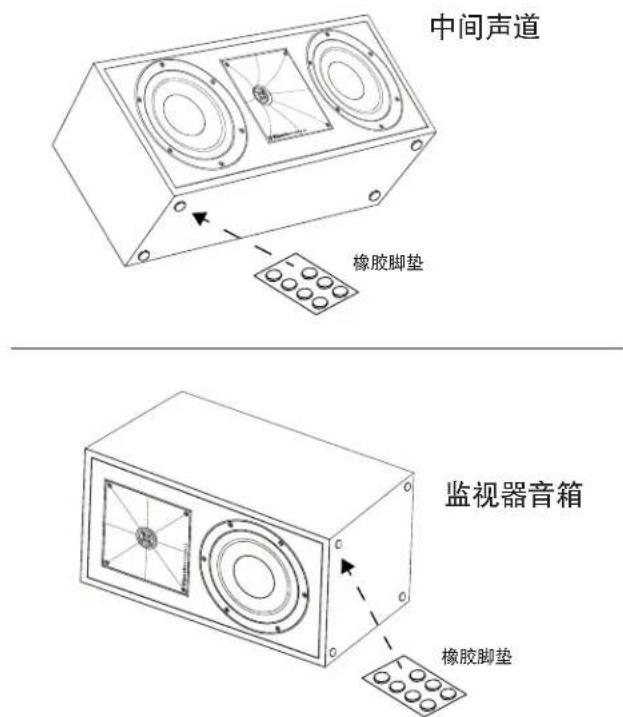

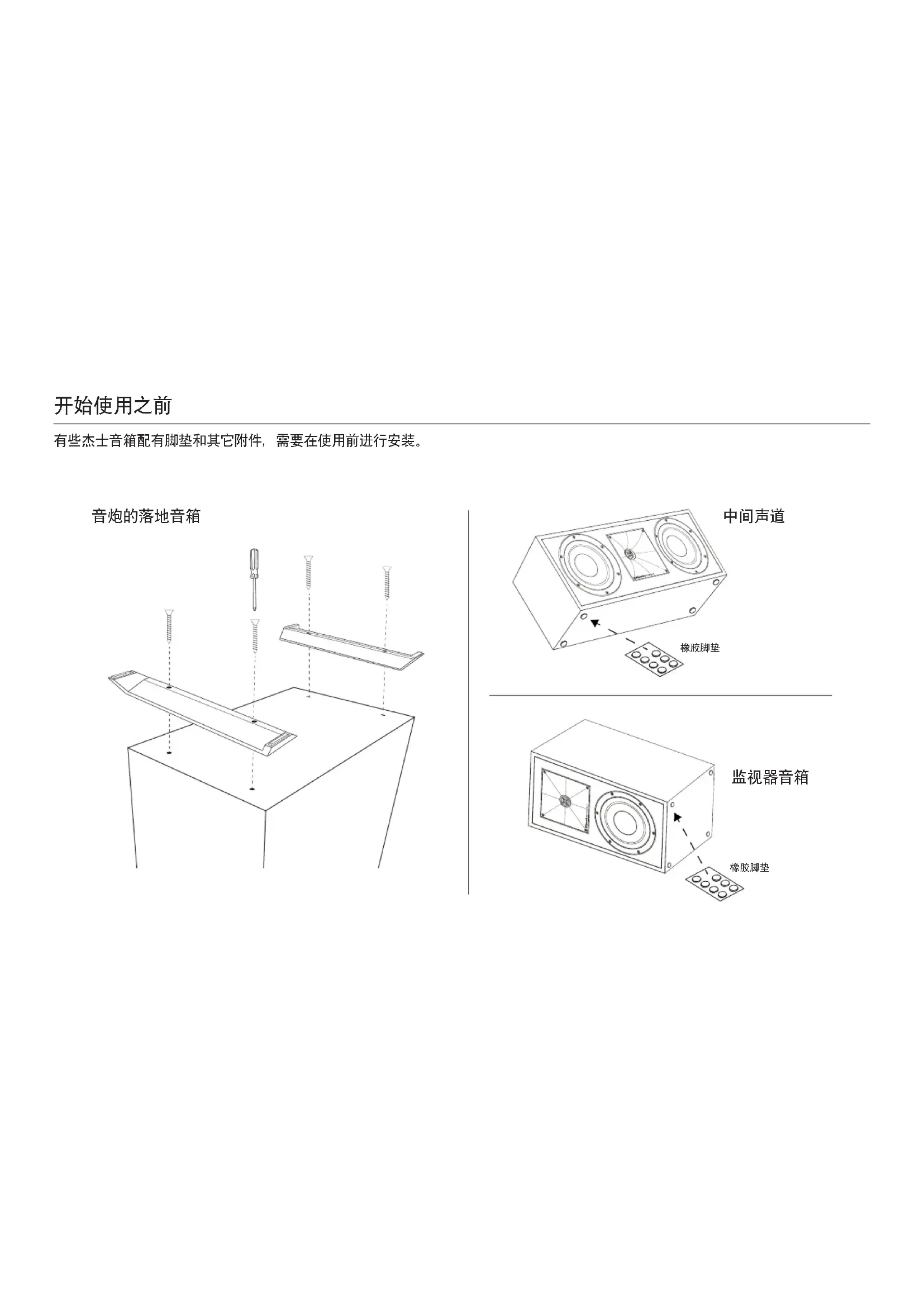

开始使用之前

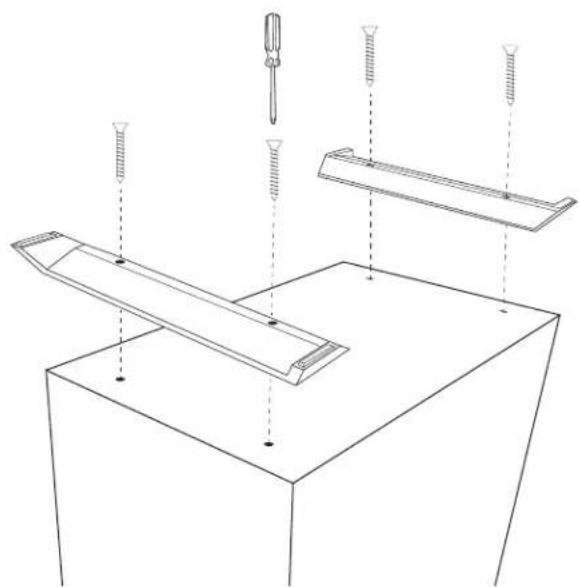

有些杰士音箱配有脚垫和其它附件，需要在使用前进行安装。

音炮的落地音箱

室内音箱的布放 电气连接

左、右主声道音箱：为了获得最佳效果，杰士集团有限公司（KGI）建议您把音箱分开6到15英尺（1.8-4.6米）放置。另外，音箱与后墙和侧墙的距离要保持至少24英寸（61厘米）。两个音箱可稍微内倾，这样可以更好地再现立体声效果。收听者与音箱的距离应该是两扬声器间距的约1至1.5倍。请参见图1和图3进行音箱连接和放置。

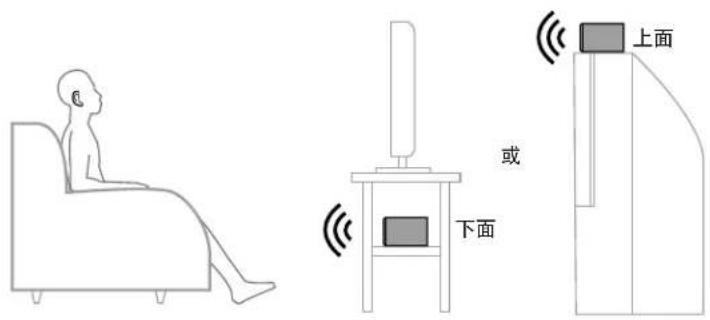

中声道音箱：根据设计，中声道音箱是为了再现对话和基本声音，并使这些声音听上去是来自视频画面的声音。因此中声道扬声器应尽可能靠近屏幕放置，最好直接放置在画面上方或下方。请参考图1、图2和图3进行中声道音箱的连接和放置。

后置环绕立体声音箱：杰士WDST环绕立体声音箱应放置在比听者高约2英尺（0.6米）的位置。该位置一般高于地板约5-7英尺(1.5-2.1米)。环绕立体声音箱应放在直接毗邻聆听位置的各墙壁上，或放置在聆听位置后面的墙壁上。环绕立体声音箱的最终放置位置取决于您房间的特点。根据设计，环绕立体声音箱用来再现如今许多环绕立体声技术所提供的声音的空间感和氛围感。请参考图1、图3和图4来连接和放置环绕立体声音箱。请注意，环绕立体声音箱的面网是固定的，因此无法被取下。

传统连接方式：请使用16号（16-gauge）或更粗的喇叭线，把左音箱的正极端子（红色端子）连接到放大器的左声道正极端子（红色端子），将左音箱的负极端子（黑色端子）连接到放大器的左声道负极端子（黑色端子）。重复此步骤，将其余所有音箱连接到相应的放大器声道上。请参考图3。每个端子连接上若有裸线，则该裸线不得触及任何其它端子，否则可能造成短路并损坏设备。

有些杰士参考系列音箱配有双接线柱，该双接线柱用一个金属条连接。请不要取下该金属条，否则音箱无法正常工作。请把金属条保持在原位，把音箱线连接到接线柱的顶部连接件上。配有两套接线柱的音箱可以进行双线连接。请参阅接收器手册中的进一步说明。

对放大器的要求：杰士音箱放音效率很高，可以轻松配合多种放大器使用。所有杰士扬声器均兼容8欧姆阻抗，可以播放的音量很大，而声音失真却很小。由于音箱能再现大音量，所以调整音量时请务请审慎行事。长期播放过大的音量可能会永久损害您的听力。放大器输出过大也会损坏扬声器。请与经销商联系，确认您要使用的放大器是否完美匹配您的音响系统和环境。希望杰士音箱陪伴您一生。

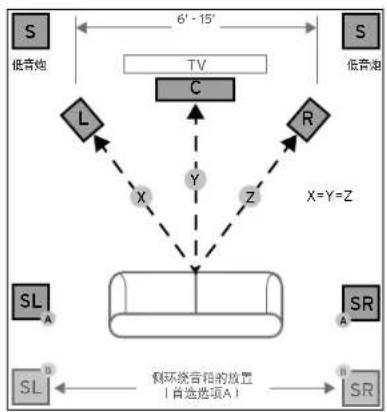

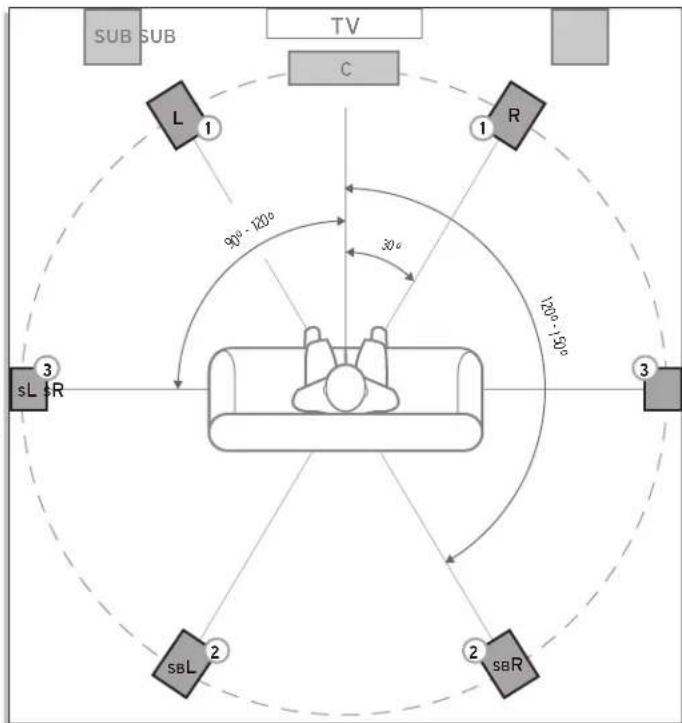

图1
在聆听区域放置扬声器

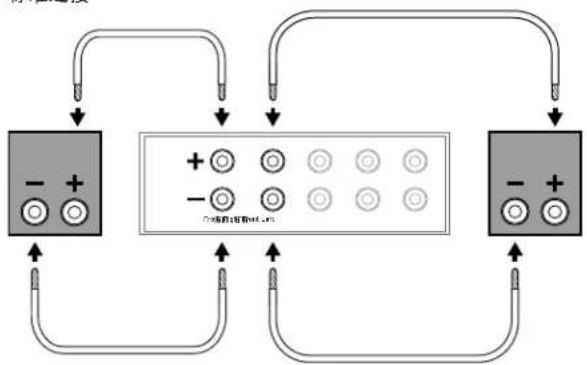

图3
标准连接

图2
中间声道
图4

墙面安装环绕音箱

注意！
请勿使用栓孔进行微顶式安装！请勿使用栓孔进行吸顶式安装！

10号或12号
2.5至3英寸盘头木螺丝
可固定在墙柱上或墙信中，木螺丝应露出壁墙 1 / 4 英寸（0.6厘米）

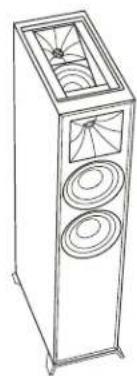

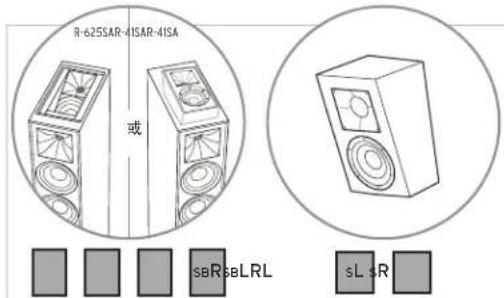

采用DOLBYATMOS®技术的REFERENCE系列音箱

R-26FA

R-14SA

在聆听区域放置扬声器

保养和清洁

您需要做的只是偶尔掸去音箱的灰尘。不要使用任何摩擦性或溶解性清洁剂以及任何粗糙的去污剂。可以使用吸尘器配备的刷子来清洁面网。

产品注册

请在www.klipsch.com/register在线注册您的产品

·了解最新产品促销活动。

·您的个人信息绝不会被转售。

*该注册信息不用于保修目的。

请保存好您的收据，保修时我们需要您出示该收据。
