Reference R610F - Alto-falante KLIPSCH - Manual de utilização gratuito

Características técnicas	Coluna de alto-falante de 2 vias, 6,5 polegadas, tweeter de alumínio de 1 polegada
Potência nominal	100 Watts RMS, 400 Watts de pico
Resposta de frequência	38 Hz - 21 kHz
Impedância	8 Ohms
Dimensões	1000 mm x 200 mm x 300 mm
Peso	15 kg
Uso recomendado	Ideal para sistemas de home theater e música
Manutenção	Limpar com um pano macio, evitar umidade excessiva
Segurança	Evitar choques violentos, não expor a temperaturas extremas
Informações gerais	Compatível com amplificadores de baixa a média potência

Perguntas frequentes - Reference R610F KLIPSCH

Como conectar o KLIPSCH Reference R610F ao meu amplificador?

Use cabos de alto-falante para conectar os terminais do seu amplificador aos terminais dos alto-falantes. Certifique-se de respeitar a polaridade (+ e -) durante a conexão.

Quais são as dimensões do KLIPSCH Reference R610F?

As dimensões do KLIPSCH Reference R610F são 32,7 cm de altura, 20,9 cm de largura e 31,8 cm de profundidade.

Que tipo de cabos devo usar para os alto-falantes?

Recomenda-se usar cabos de alto-falante de qualidade, de pelo menos 16 AWG, para garantir uma boa transmissão do sinal.

Meu alto-falante KLIPSCH Reference R610F não está produzindo som, o que fazer?

Verifique se os cabos estão conectados corretamente e se o seu amplificador está ligado. Certifique-se também de que a fonte de áudio está selecionada corretamente.

Como ajustar as configurações do meu alto-falante para um som melhor?

Use um equalizador, se disponível no seu amplificador, para ajustar os graves, médios e agudos de acordo com suas preferências. Também posicione os alto-falantes a uma distância adequada das paredes para evitar ressonâncias indesejadas.

O KLIPSCH Reference R610F é compatível com um sistema de áudio sem fio?

O KLIPSCH Reference R610F é um alto-falante com fio. Para uso sem fio, você precisará de um transmissor/receptor sem fio compatível para conectar seu amplificador.

Como limpar meus alto-falantes KLIPSCH Reference R610F?

Use um pano macio e seco para limpar a superfície dos alto-falantes. Evite produtos químicos agressivos que possam danificar o acabamento.

Qual é a potência nominal do KLIPSCH Reference R610F?

A potência nominal do KLIPSCH Reference R610F é de 100 watts, com potência de pico de 400 watts.

Onde colocar meus alto-falantes para um som ideal?

Coloque os alto-falantes na altura dos ouvidos, longe das paredes, e aponte-os para a área de audição para uma melhor experiência sonora.

O que fazer se um alto-falante não funcionar enquanto o outro funciona?

Verifique as conexões do alto-falante que não funciona, teste-o com outro cabo ou outro amplificador para identificar se o problema está no alto-falante ou no sistema de áudio.

MANUAL DE UTILIZADOR Reference R610F KLIPSCH

1) o padrão, o parâmetro, o punto正常使用 comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolacionou a industria de audio criando)nossa exclusiva technologia de cornetas patenteada e os principios acusticos que sao a forca porTRSde nosso aclamado som singular.Hoje, continuamos a ser fiéis à visao de Paul W.Klipsch e colocamos em cada produits que fabricamos o melhor de um seculo de suor e genialidade. Essas caixas acusticas sào resultado da)nossa longa obsessao com a perfeicao sonora. Sinta a potencia, a fidelidade sonora e a amoacao da LINha Klipsch Reference. Somos os Keepers of the Sound

PORTUGUESE

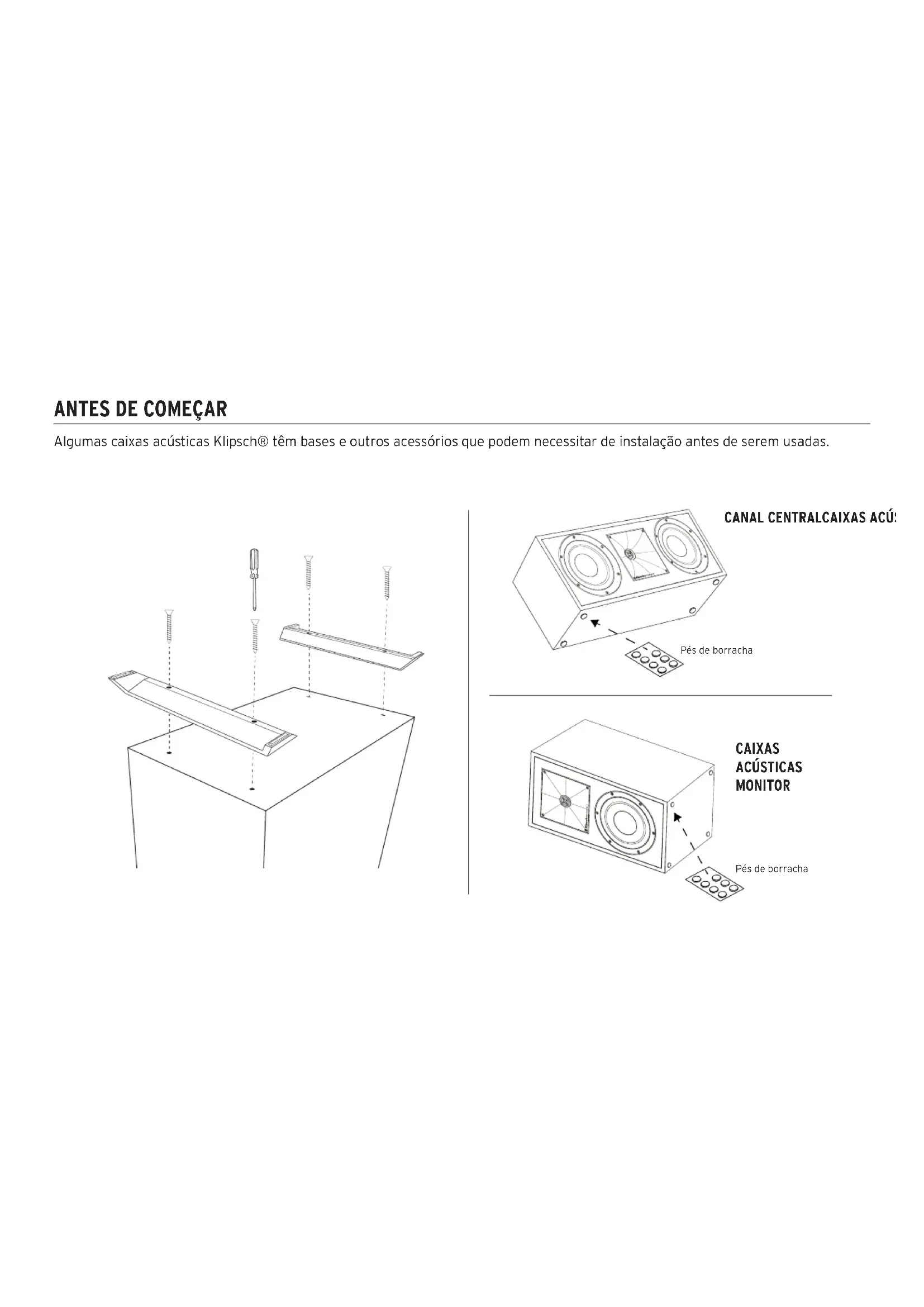

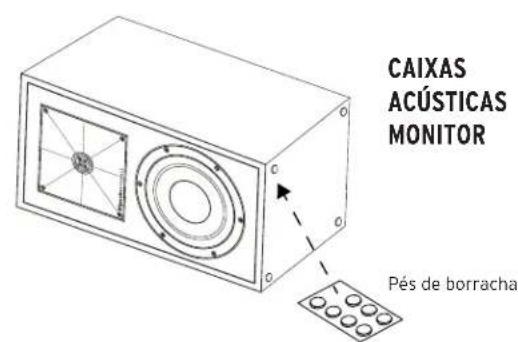

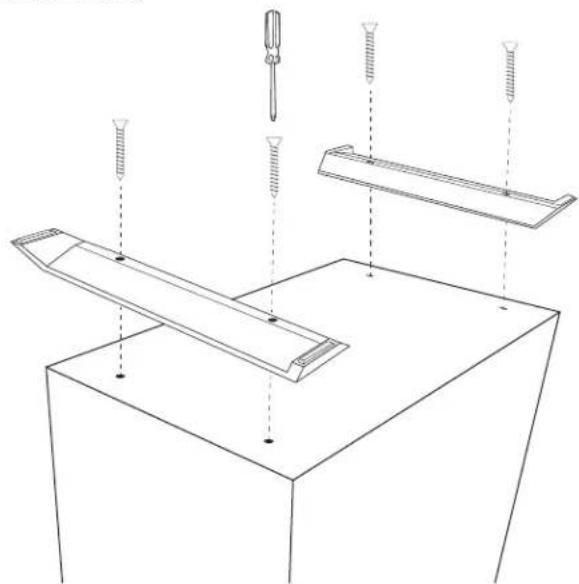

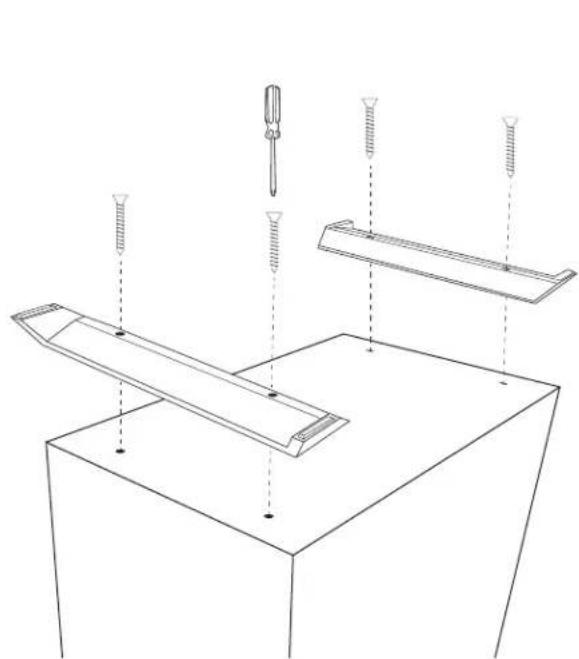

Algumas caixas acusticas Klipsch® tem bases e outros acessórios que podem necessitar de instalação antes de serem usadas.

POSICIONAMENTO NO AMBIENTE CONEXão

Calxas acusticas direlta e esquerda do canal principal - Para maximo desempenho, a Klipsch Group, Inc. (KGI) sugere positionalar as caixas acusticas de 1,8 a 4,6 m de distancia entre si e no minimum 61 cm afastadas das paredes laterais e traseira. Elas tambem poder ser positionalas em angulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reproducao estereo. A posicao de audicao deve ser aproximamente uma a uma vez e meia a distancia queSeparated as caixas acusticas.Consulte as figuras 1 e 3. Elas ilustram aspectos da conexao e posicionamento das unidas.

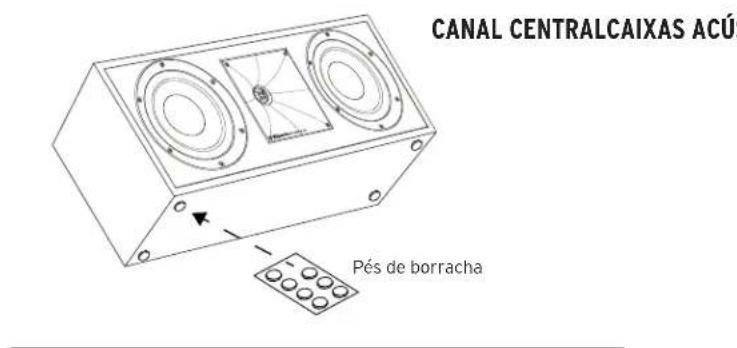

Calxas acusticas do canal central - As caixas acusticas do canal central foram projetadas para reproduzir dialogos e sons primarios de modo que pareçam se originar daanela de video. Devem, portanto, ser positioningas o mais proxiespossevel deta, de preferencia diretamente em cima ou embaixo daanela.Consulte as figuras 1,2 e 3.Elas ilustram aspectos da conexao e posicionamento das unidades.

Caixas acústicas traseiras do canal surround - As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posicao Occupada pelo ouvinte, normalmente, circa de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes ao posicao occupada pelo ouvinte. Outra opção é uma parede atrás da posicao occupada pelo ouvinte. A posicao final das caixas acústicas surround depende das caractécticas do ambiente. Elas foram projetadas para recriar a sensação de espoço e atmossera proporcionada por muitas das technologias de som surround atuais. Consulta as figuras 1,3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades. Observe que as grades das unidades surround são fixas e não podem ser removidas.

Conexão convencional - Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplífacor. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplífacor. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplífacor. Consulta a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, ja que poderá causar curto-circuito e danificar o equipamento.

Algumas caixas acústicas Klipsch Reference vém com terminais de conexão duplos connectados por uma tira metaílica. Não remove a tira metaílica ou as caixas acústicas não funciona corretemente. Mantenha a tira no lugar e conecte o cabo de caixa acústica no Conjunto superior dos terminais de conexão. É possível conectar dois cabos a uma caixa acústica que possui dois conjuntos de terminais de conexão. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplíficator - As caixas acústicas Klipsch são altoamente eficientes e functionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 e podem ser excitadas às vezes muito elevados com pouca distortion. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um;nivel muito alto por longos periodos de tempo pode causar danos permanentes à audizione. Usar o amplíficator com;nivel excessivo de potência también pode danIFICar as caixas acústicas.Consulta o revendedor para confirmar se o amplíficatorutilizando é a melhor opçao para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

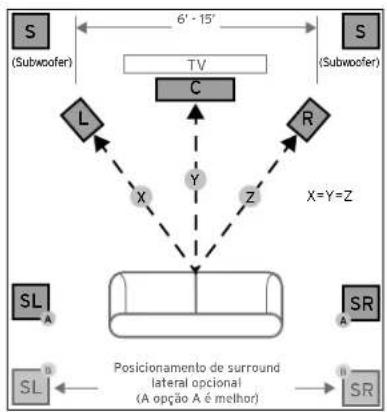

FIGURA1 POSICIONAMENTO DAS CAIXAS ACUSTicas NO AMBIENTE

CUIDADO! No use orificio em forma de fechadura para instalação no teol.

Parafusos de cabeca chaia para madeira no 10 ou 12 de 63 a 76 mm de comprimento Montar na viga de parede ou usar buchas -dekar 64 mm expositos

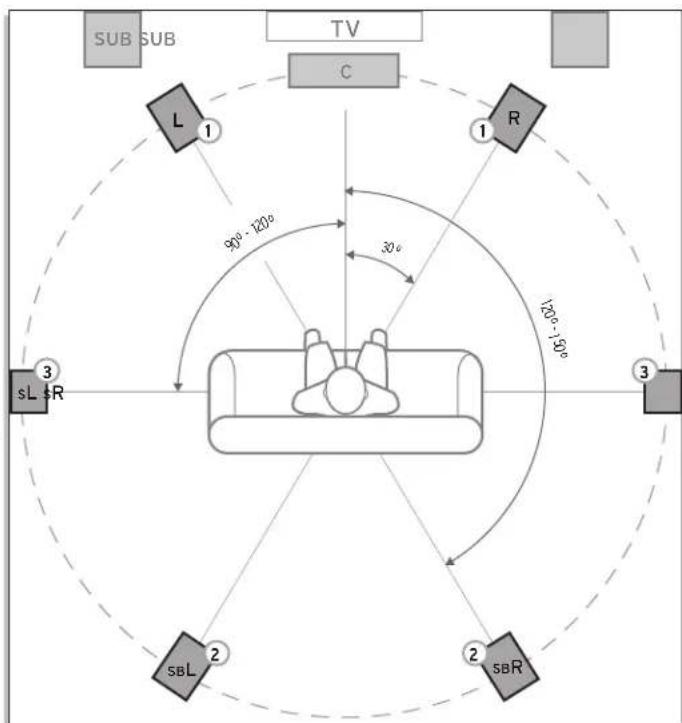

REFERENCE COM TECNOLOGIA DOLBY ATMOS

R-14SAR-26FA

(1)

OBRIGATORIO

2

SECUNDÁRIO

3

OPCIONAL

POSICIONAMENTO DAS CAIXAS ACUSTicas NO AMBIENTE

CUIDADO E LIMPEZA

O cuidado das caixas acusticas so requer a remoção periodica do po acumulado nas superficies. Nunca use qualquer tipo de produits de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

• Mantenha-se atualizzato sobre novos produits e promoções.
• Suas informações pessoais nunca serao vendidas a terreiros.
• As informações solicitadas para registrar do produits não são usadas para fins de garantia.

Guarde uma copia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.

REFERENCE

ALTOPARLANTI DA PAVIMENTO
