Technische Merkmale	2-Wege-Säulenlautsprecher, 6,5 Zoll, 1 Zoll Aluminium-Hochtöner
Nennleistung	100 Watt RMS, 400 Watt Spitzenleistung
Frequenzgang	38 Hz - 21 kHz
Impedanz	8 Ohm
Abmessungen	1000 mm x 200 mm x 300 mm
Gewicht	15 kg
Empfohlene Verwendung	Ideal für Heimkinosysteme und Musik
Wartung	Mit einem weichen Tuch reinigen, übermäßige Feuchtigkeit vermeiden
Sicherheit	Starke Stöße vermeiden, nicht extremen Temperaturen aussetzen
Allgemeine Informationen	Kompatibel mit Verstärkern von niedriger bis mittlerer Leistung

Häufig gestellte Fragen - Reference R610F KLIPSCH

Wie verbinde ich den KLIPSCH Reference R610F mit meinem Verstärker?

Verwenden Sie Lautsprecherkabel, um die Anschlüsse Ihres Verstärkers mit den Lautsprecheranschlüssen zu verbinden. Achten Sie darauf, die Polarität (+ und -) beim Anschluss einzuhalten.

Welche Abmessungen hat der KLIPSCH Reference R610F?

Die Abmessungen des KLIPSCH Reference R610F betragen 32,7 cm Höhe, 20,9 cm Breite und 31,8 cm Tiefe.

Welche Kabel sollte ich für die Lautsprecher verwenden?

Es wird empfohlen, hochwertige Lautsprecherkabel mit mindestens 16 AWG zu verwenden, um eine gute Signalübertragung zu gewährleisten.

Mein KLIPSCH Reference R610F Lautsprecher gibt keinen Ton von sich, was soll ich tun?

Überprüfen Sie, ob die Kabel korrekt angeschlossen sind und ob Ihr Verstärker eingeschaltet ist. Stellen Sie außerdem sicher, dass die Audioquelle richtig ausgewählt ist.

Wie kann ich die Einstellungen meines Lautsprechers für einen besseren Klang anpassen?

Verwenden Sie einen Equalizer, falls an Ihrem Verstärker verfügbar, um Bässe, Mitten und Höhen nach Ihren Vorlieben anzupassen. Positionieren Sie die Lautsprecher außerdem in angemessenem Abstand zu Wänden, um unerwünschte Resonanzen zu vermeiden.

Ist der KLIPSCH Reference R610F mit einem kabellosen Audiosystem kompatibel?

Der KLIPSCH Reference R610F ist ein kabelgebundener Lautsprecher. Für die kabellose Nutzung benötigen Sie einen kompatiblen kabellosen Sender/Empfänger, um Ihren Verstärker zu verbinden.

Wie reinige ich meine KLIPSCH Reference R610F Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche der Lautsprecher abzuwischen. Vermeiden Sie aggressive Chemikalien, die die Oberfläche beschädigen könnten.

Wie hoch ist die Nennleistung des KLIPSCH Reference R610F?

Die Nennleistung des KLIPSCH Reference R610F beträgt 100 Watt, mit einer Spitzenleistung von 400 Watt.

Wo sollte ich meine Lautsprecher für optimalen Klang platzieren?

Platzieren Sie die Lautsprecher auf Ohrhöhe, entfernt von Wänden, und richten Sie sie auf den Hörbereich aus, um ein besseres Klangerlebnis zu erzielen.

Was soll ich tun, wenn ein Lautsprecher nicht funktioniert, während der andere funktioniert?

Überprüfen Sie die Anschlüsse des nicht funktionierenden Lautsprechers, testen Sie ihn mit einem anderen Kabel oder Verstärker, um festzustellen, ob das Problem am Lautsprecher oder am Audiosystem liegt.

BEDIENUNGSANLEITUNG Reference R610F KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkorperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere propietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedem von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Laufsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Prazision und die Emotion von Klipsch Reference. We are the Keepers of the Sound®.

GERMAN

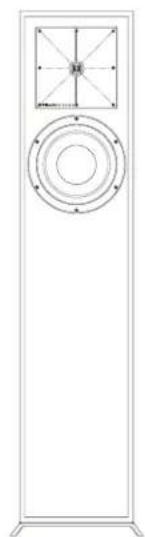

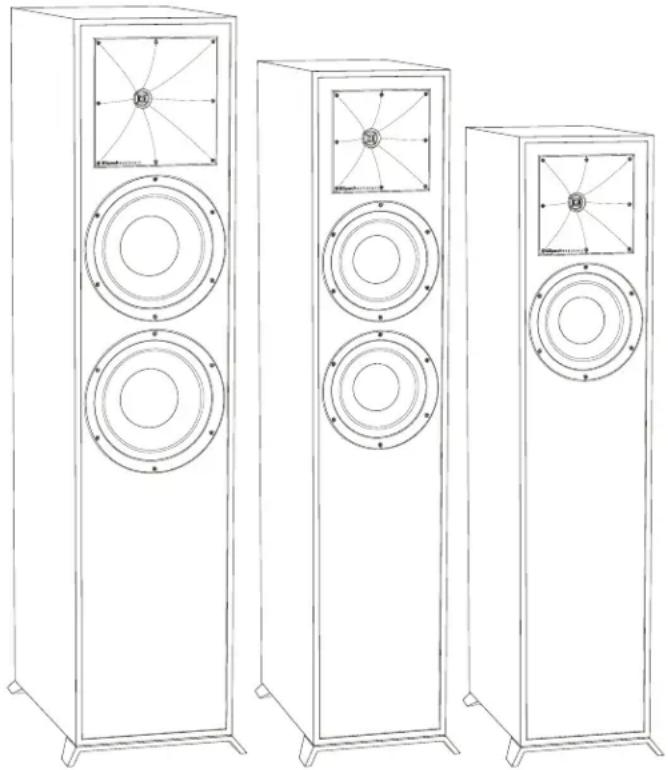

REFERENCE- LAUTSPRECHER

R-620F

R-610FR-820F

R-51M

R-41M

R-52C

R-34C

DOLBY ATMOS

R-41SA

R-625FA

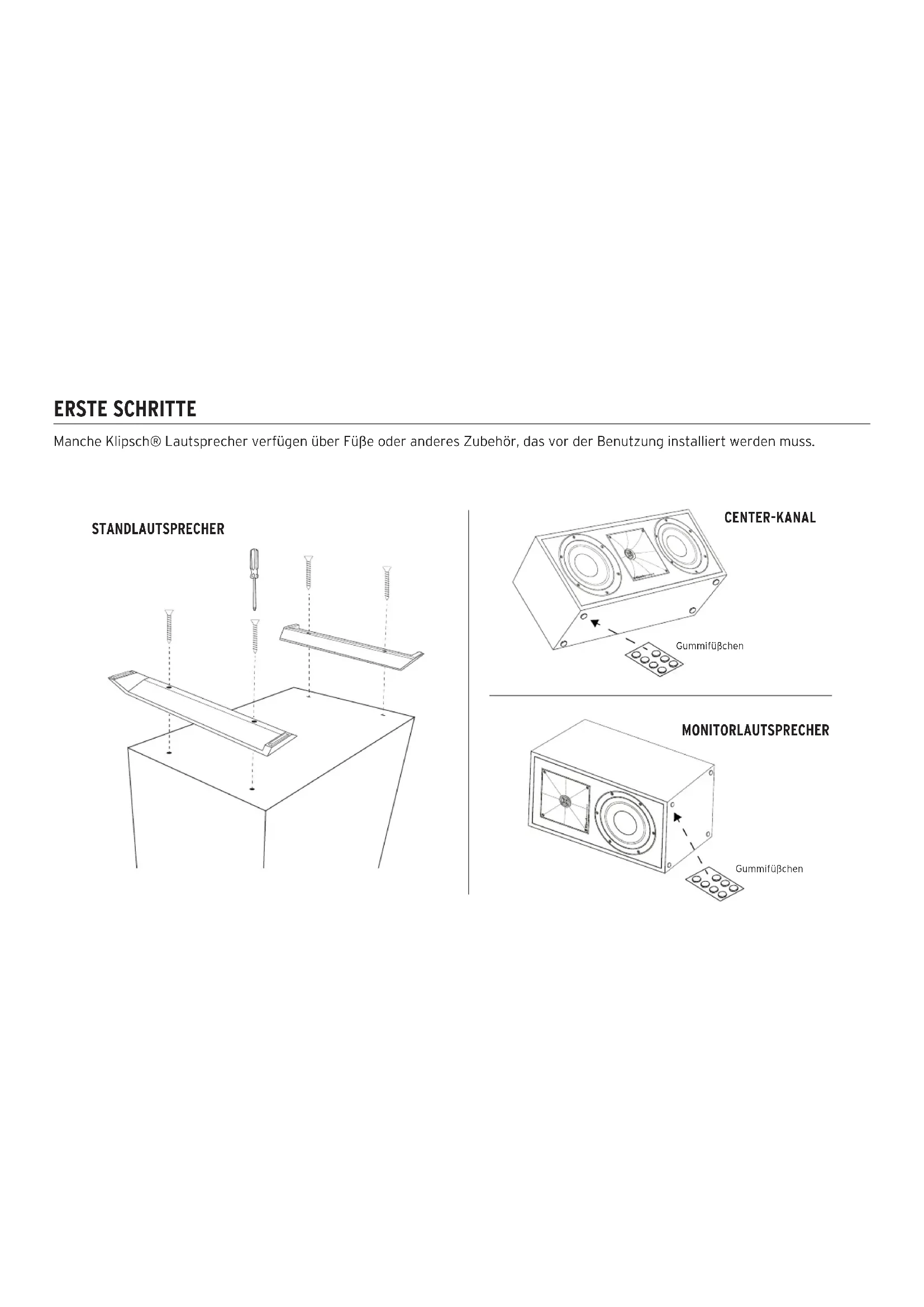

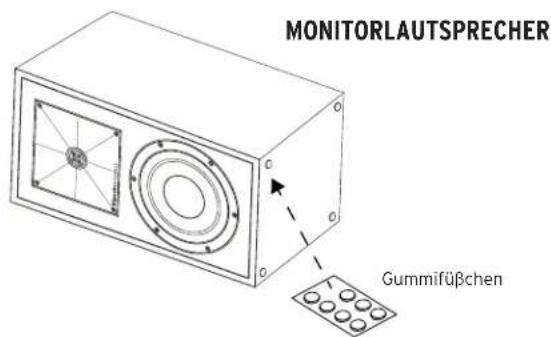

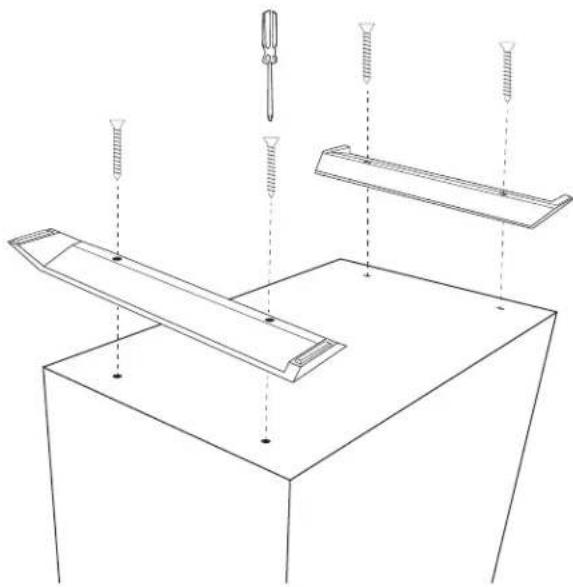

ERSTE SCHRITTE

Manche Klipsch® Laatsprecher verfügen über Füße oder andere Zubehör, das vor der Benutzung installiert werden muss.

STANDLAUTSPRECHER

AUFSTELLUNG IM RAUM ANSCHLUSSE

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfeht Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6m voneinander entfern und mindestens 61~cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollen den sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ohnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dieren dazu, Dialog und primären Sound so wiederzugehen, dass sie vom Videobildschirm zu kommt schieren. Diese Lausprecher sollen deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen ihren die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Laatsprecher - Klipsch WDST Surround-Laatsprecher sollen ungebär 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Laatsprecher sollen an Wänden und in unmittelbarer Höhe der Hörposition platziert werden. Eine weitere Optionäre die Wand hinter der Hörposition. Letztlich hangt die Platziierung des Surround-Laatsprechers von den Eigenschaften Ihres Raums ab. Die Laatsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichen Raumklang. Abbildungen 1, 3 und 4 zeigen ihren die korrekten Anschlüsse und Platziierungen. Denken Sie davon, dass die Laatsprechergrills der Surround-Laatsprecher nicht abnehmbar sind.

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie these Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäe. Siehe Abbildung 3. Vergewissemn Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, daß einen Kurzschluss hervorrufen und ihre Geräte beschädigten können.

Einige Klipsch Reference-Lautsprecher verfügen über doppelte Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfernen Sie diesen Streifen nicht, da ansonsten ihre Lautsprecher nicht mehr richtig Funktionieren. Lassen Sie den Streifen an Ort und Stelle und schlieben Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei Lautsprechem mit zwei Sets von Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der Dokumentation ihrer Receivers.

Verstärkeranforderungen - Klipsch-Laatsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Laatsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Laatsprecher wiedergeben können, sollen den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über länger Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung ihres Verstärkers kann auch die Latsprecher beschädigten. Fragen Sie ihren Fachhandlor, ob ihr Verstärker für ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

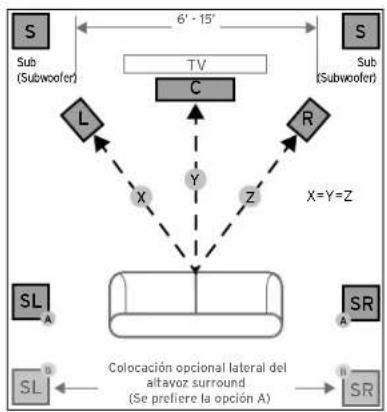

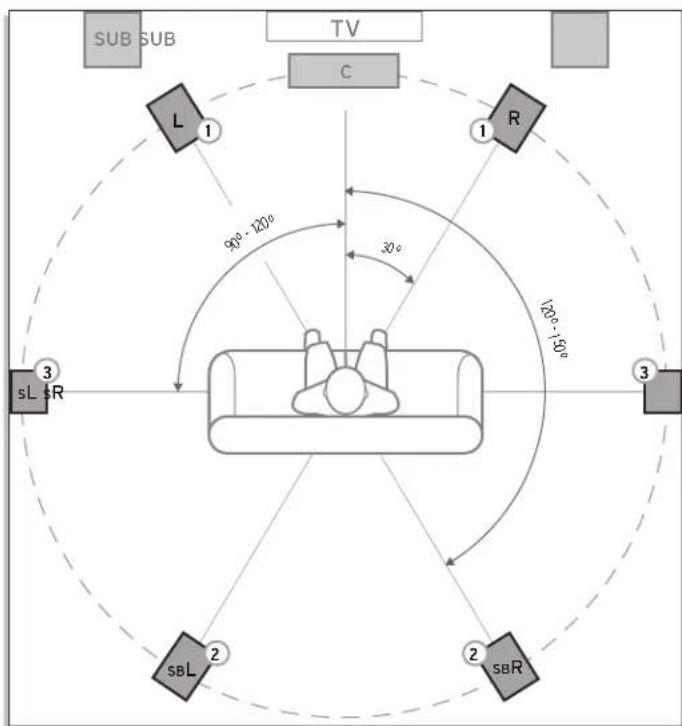

ABBILDUNG 1

LAUTSPRECHERPLATZIERUNG IM HORBEREICH

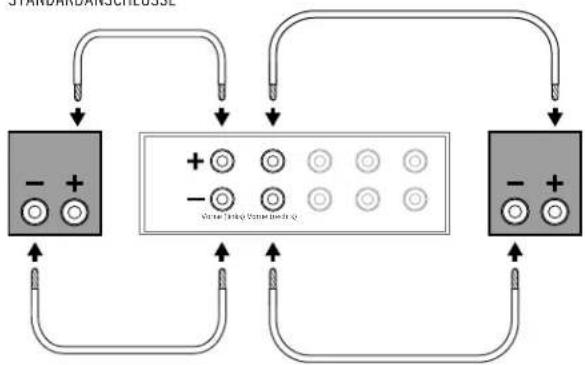

ABBILDUNG 3

STANDARDDANSCHLUSSE

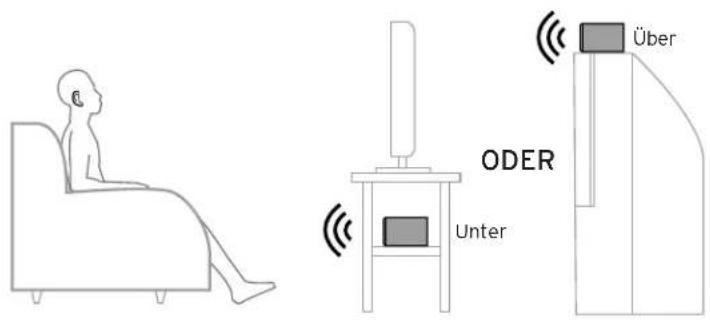

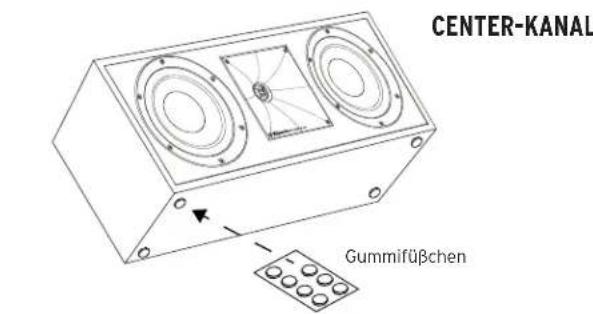

ABBILDUNG 2

CENTER-KANAL

ABBILDUNG 4

WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

VORSICHT!

Verwenden Sie das Befestigungssloch nicht zur Deckmontage!

Nr.10 oder Nr.12

2,5-bis 3-Zoll Flachkopf-Holzschauben

In Standerprofil befestigen oder Dube

verwenden - etwa 6 mm hervorstehen lessen

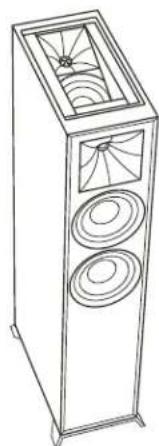

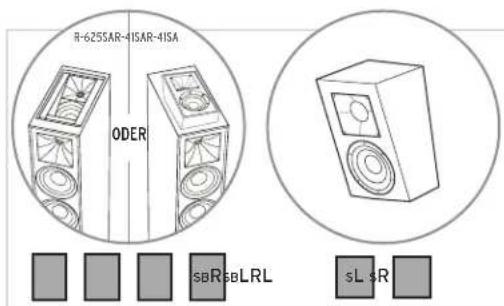

REFERENCE MIT DOLBY ATMOS TECHNOLOGIE

R-14SAR-26FA

NOTWENDIG
2 SEKUNDÄR
3 OPTIONAL

LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

PFLEGE UND REINIGUNG

Die einzig nötige Pflege ihrer Laatsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Laatsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihr personenbezogenen Daten werden nie verkauft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sieitte ihre Quittung auf,um die Garantie in Anspruch..., behmen zu konnen.

REFERENCE

FIGURA 1
LAUTSPRECHERPLATZIERUNG IM HORBEREICH
