Reference R610F - Altoparlante KLIPSCH - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Altoparlante a colonna a 2 vie, 6,5 pollici, tweeter in alluminio da 1 pollice
Potenza nominale	100 Watt RMS, 400 Watt di picco
Risposta in frequenza	38 Hz - 21 kHz
Impedenza	8 Ohm
Dimensioni	1000 mm x 200 mm x 300 mm
Peso	15 kg
Uso consigliato	Ideale per sistemi home cinema e musica
Manutenzione	Pulire con un panno morbido, evitare umidità eccessiva
Sicurezza	Evita urti violenti, non esporre a temperature estreme
Informazioni generali	Compatibile con amplificatori a bassa e media potenza

Domande frequenti - Reference R610F KLIPSCH

Come collegare il KLIPSCH Reference R610F al mio amplificatore?

Usa cavi per altoparlanti per collegare i terminali del tuo amplificatore ai terminali degli altoparlanti. Assicurati di rispettare la polarit\u00e0 (+ e -) durante il collegamento.

Quali sono le dimensioni del KLIPSCH Reference R610F?

Le dimensioni del KLIPSCH Reference R610F sono 32,7 cm di altezza, 20,9 cm di larghezza e 31,8 cm di profondit\u00e0.

Che tipo di cavi devo usare per gli altoparlanti?

Si consiglia di utilizzare cavi per altoparlanti di qualit\u00e0, almeno 16 AWG, per garantire una buona trasmissione del segnale.

Il mio altoparlante KLIPSCH Reference R610F non emette suono, cosa fare?

Verifica che i cavi siano collegati correttamente e che il tuo amplificatore sia acceso. Assicurati anche che la sorgente audio sia selezionata correttamente.

Come regolare le impostazioni del mio altoparlante per un suono migliore?

Usa un equalizzatore se disponibile sul tuo amplificatore per regolare bassi, medi e alti secondo le tue preferenze. Posiziona anche gli altoparlanti a una distanza appropriata dalle pareti per evitare risonanze indesiderate.

Il KLIPSCH Reference R610F è compatibile con un sistema audio wireless?

Il KLIPSCH Reference R610F è un altoparlante cablato. Per un utilizzo wireless, avrai bisogno di un trasmettitore/ricevitore wireless compatibile per collegare il tuo amplificatore.

Come pulire i miei altoparlanti KLIPSCH Reference R610F?

Usa un panno morbido e asciutto per pulire la superficie degli altoparlanti. Evita prodotti chimici aggressivi che potrebbero danneggiare la finitura.

Qual è la potenza nominale del KLIPSCH Reference R610F?

La potenza nominale del KLIPSCH Reference R610F è di 100 watt, con una potenza di picco di 400 watt.

Dove posizionare i miei altoparlanti per un suono ottimale?

Posiziona gli altoparlanti all'altezza delle orecchie, lontano dalle pareti, e orientali verso l'area di ascolto per una migliore esperienza sonora.

Cosa fare se un altoparlante non funziona mentre l'altro funziona?

Controlla le connessioni dell'altoparlante non funzionante, testalo con un altro cavo o un altro amplificatore per identificare se il problema deriva dall'altoparlante o dal sistema audio.

MANUALE UTENTE Reference R610F KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzione il settore degli impianti audio creando la nostra Tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rimomato suono alla pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte miglior di un secolo di impegno e genio in agli prodotto che realizizzato. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference. Siamo i custodi del suono: Keepers of the Sound.

ITALIAN

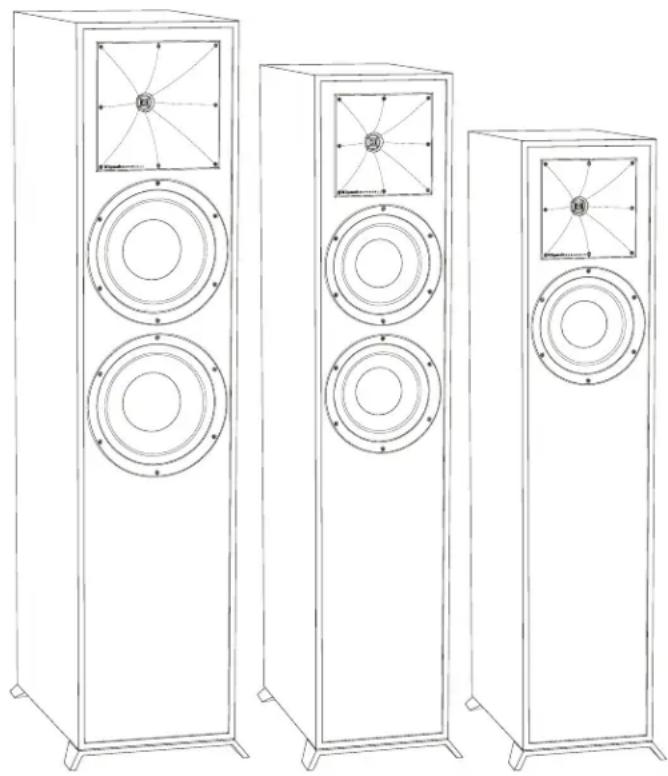

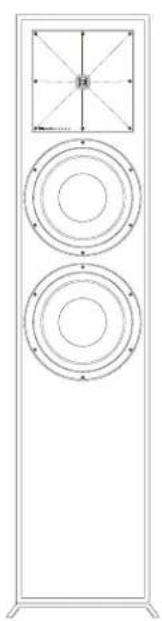

ALTOPARLANTI REFERENCE

R-620F

R-610FR-820F

R-51M

R-41M

R-52C

R-34C

DOLBY ATMOS

R-41SA

R-625FA

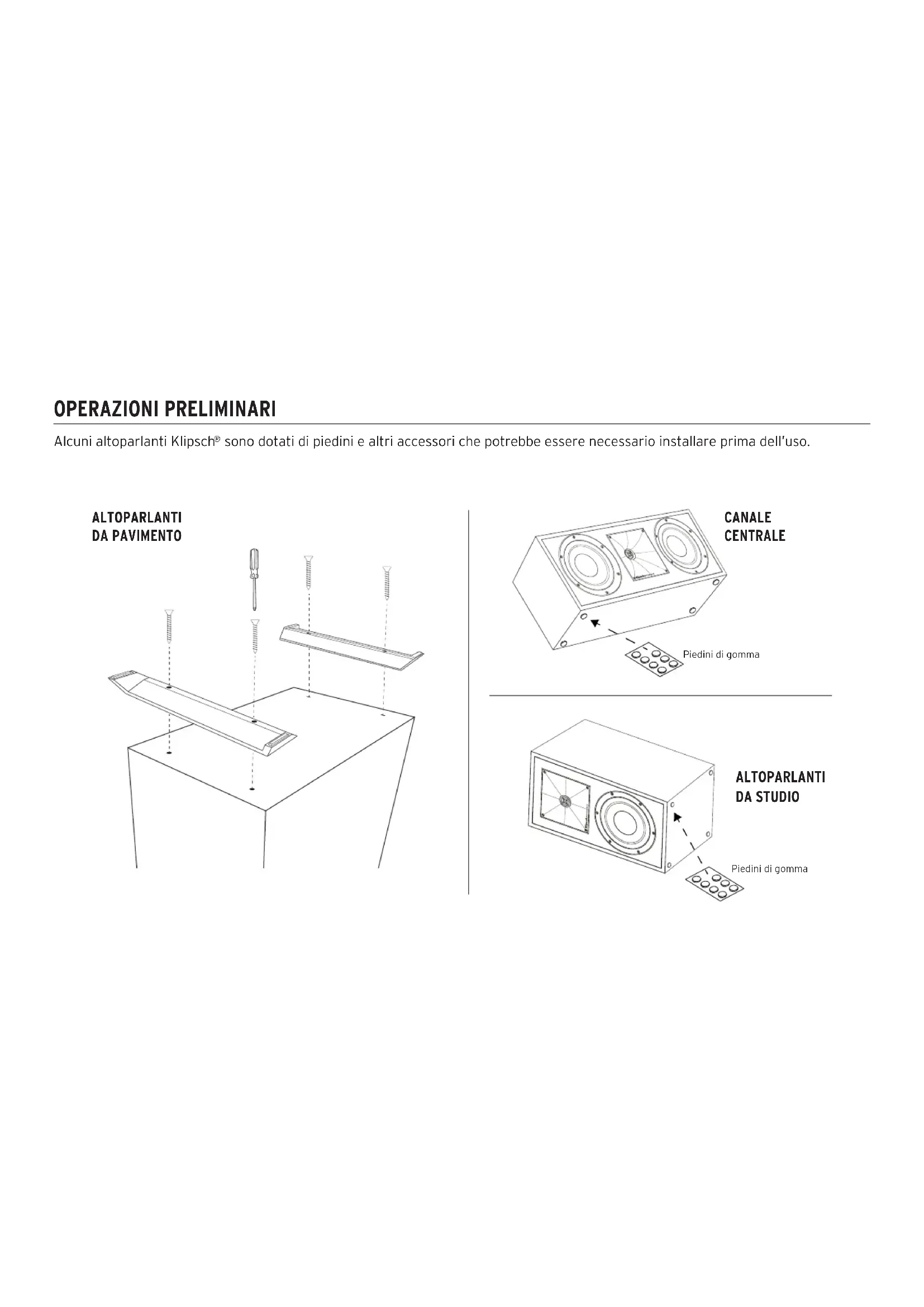

OPERAZIONI PRELIMINARI

Alcuni altoparlanti Klipsch® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso.

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'alto e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti sono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliorie. La distanza di ascolto deve essere pari a circa 1-1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riproduire l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quando devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto diesso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali Tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione. Tenere presente che le griglie degli altoparlanti surround sono fisse, quindi non possono essere rimoso.

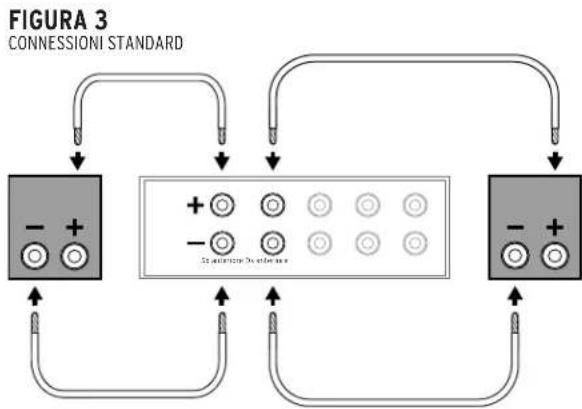

Collegamento tipico - Usando cavi di potenza di sezione uguali o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettovamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in quello modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunjue altro terminale, altrimenti si potrebbe causare un cortocircuito e dati all'impianto.

Alcuni altoparlanti Klipsch Reference sono dotati di due terminali cilindrici collegati da un ponticello metallico che non va rimioso, altrimenti gli altoparlanti non funzionerebbero correttamente; nella spostarlo, collegare il cavo dell'altoparlante al set superiore di terminali cilindrici. è possibile eseguire il cablaggio doppio di un altoparlante dotato di due set di terminali cilindrici. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano lavoramente con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e posso sono essere pilotati a livelli molto alto con Bassa distorsione. Poiché quosti altoparlanti sono in grado di riproduire livelli di uscita elevati, procedere con cautela quando si aumento il volume; l'esposizione prolungata a volumi eccessivi più danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera useare sia adatto all'applicazione prevista al fine di otteneri migliorari risultati dai nostri altoparlanti.

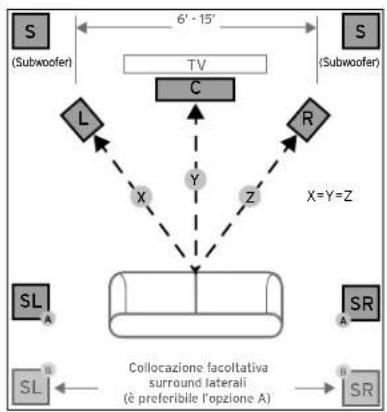

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

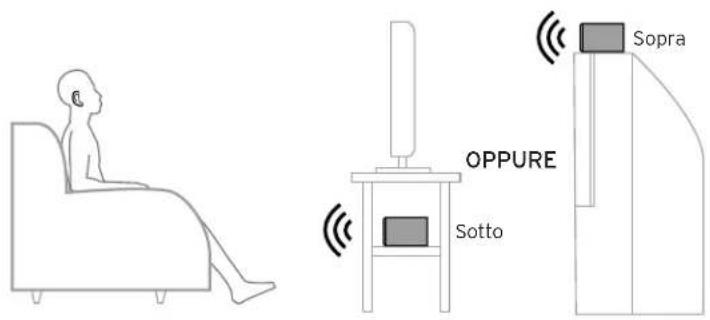

FIGURA2 CANALE CENTRALE

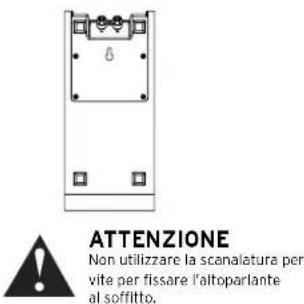

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

Viterperlegnoa testaronco-conica da
6.35-7.62 mm (n. 10 c 12)
Serrare le vii dirittamente nel montante o nel tasselli.
lasciardone sporgere le teste 6 mm.

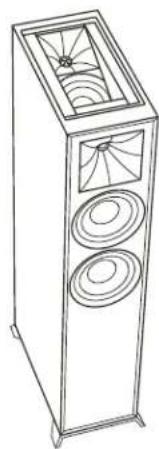

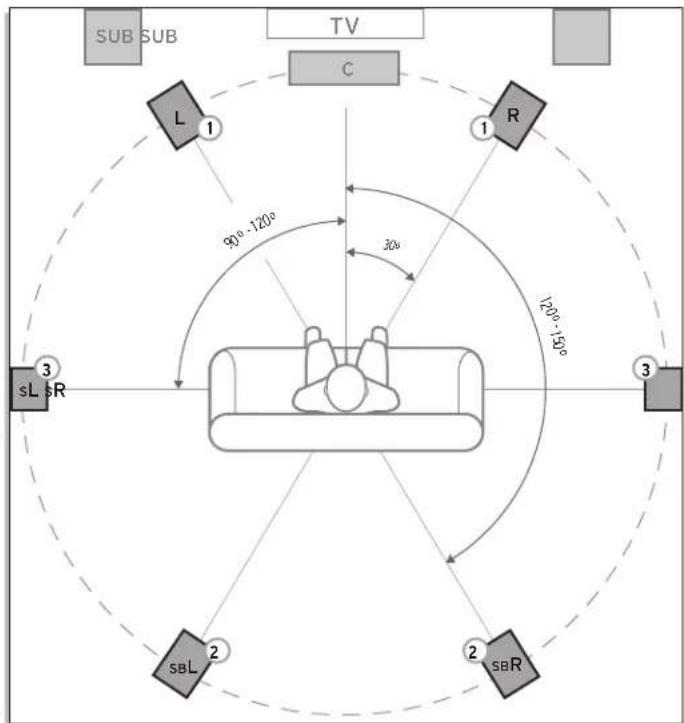

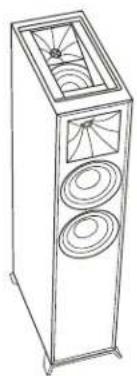

REFERENCE CON TECNOLOGIA DOLBY ATMOS

R-14SAR-26FA

sBLRL

R

OBBILIGATORI

SECONDARY

OPZIONALI

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul site www.klipsch.com/register
- Si riceveranno così informazioni su nuovi prodotti e promozioni.
- I dati personali degli utenti non saranno mai venduti.
- Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per migliorare in caso di reclami coperti alla garanzia.
