MODE D'EMPLOI Reference R610F KLIPSCH

1) le standard, l’étalon, le repère utilisé à des ns de

2) la concrétisation du son légendaire de Klipsch

FORT ET FIER DEPUIS 1946

En 1946, Paul W. Klipsch a révolutionné l’industrie du son en créant notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd’hui, nous restons fidèles à la vision de PWK et incorporons près d’un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d’obsession pour cette perfection sonore. Découvrez la puissance, le détail et l’émotion des enceintes Reference de Klipsch. Klipsch, Keepers of the Sound

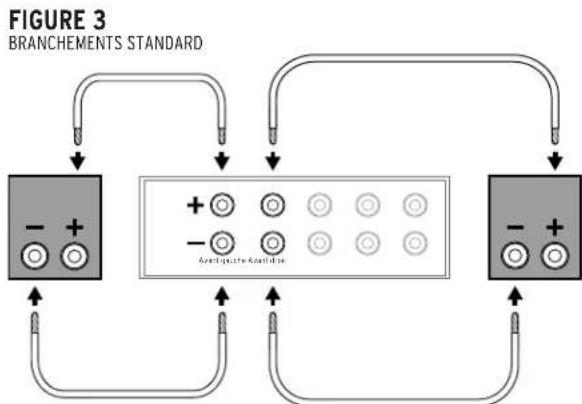

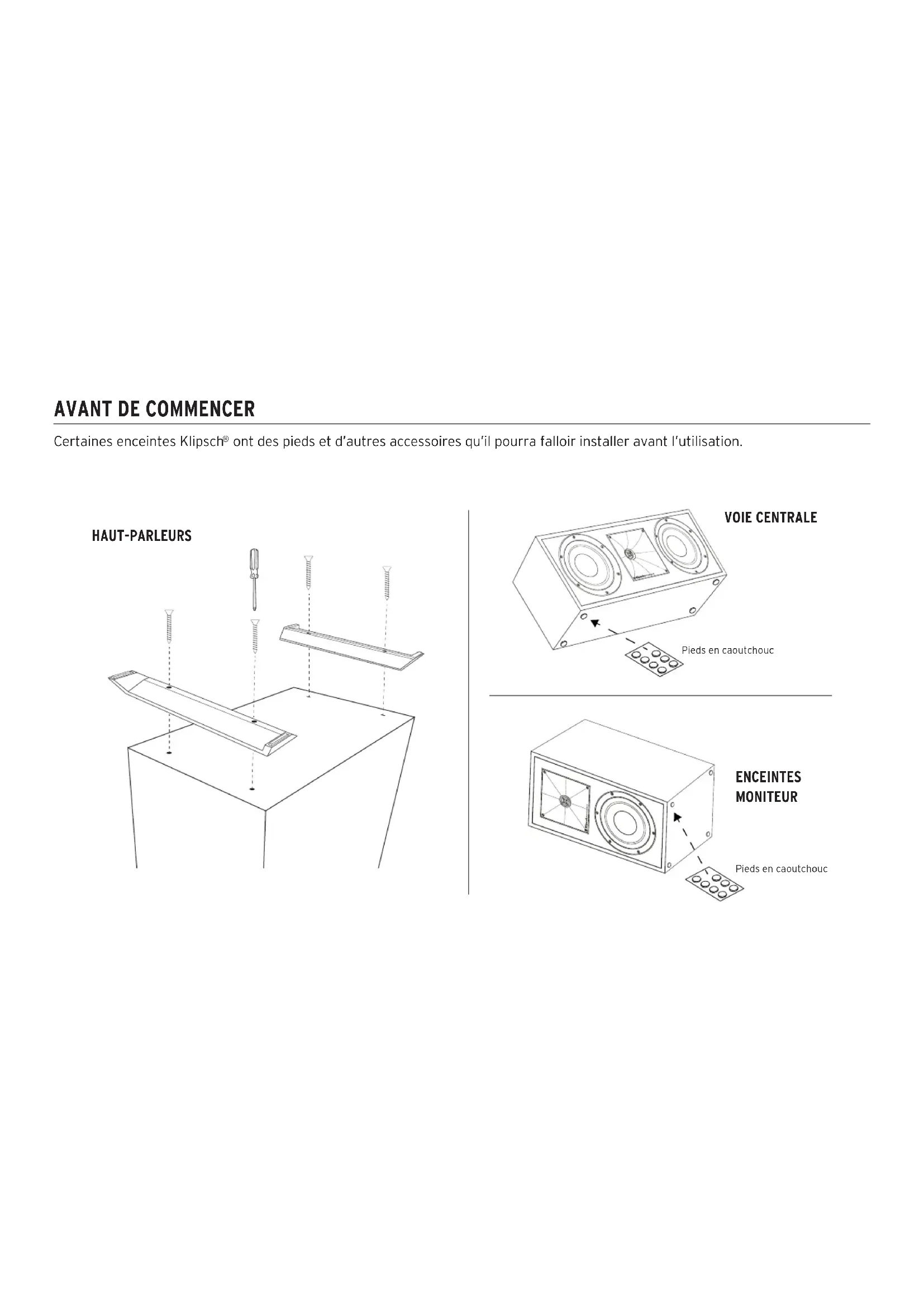

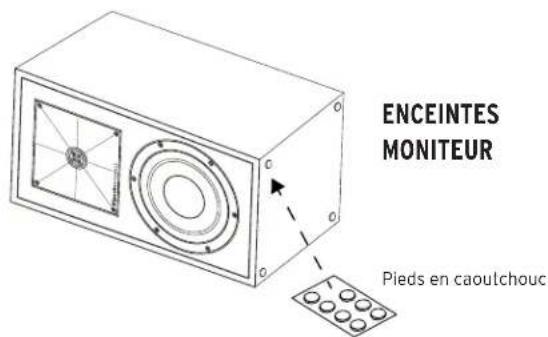

ont des pieds et d’autres accessoires qu’il pourra falloir installer avant l’utilisation. VOIE CENTRALE HAUT-PARLEURS ENCEINTES MONITEUR Pieds en caoutchouc Pieds en caoutchoucPOSITIONNEMENT DANS LA PIÈCE BRANCHEMENT Enceintes des voies principales gauche et droite — Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l’une de l’autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l’une vers l’autre pour une meilleure restitution stéréo. La position d’écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement. Enceintes de voie centrale — Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu’ils semblent provenir de l’écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l’écran, de préférence directement au-dessus ou en dessous de l’écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement. Enceintes des voies surround arrière — Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d’écoute. Généralement, cela correspond à une hauteur d’environ 1,50 m à 2,10 m au- dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d’écoute. Une autre option consiste à les installer sur le mur situé derrière la position d’écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d’espace et d’ambiance que fournissent beaucoup des technologies de son surround d’aujourd’hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez noter que les grilles des enceintes surround sont fixes et ne peuvent pas être retirées. Branchement conventionnel — En utilisant du fil d’enceinte d’un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l’enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (–) NOIRE de l’enceinte de GAUCHE à la borne « négative » (–) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l’amplificateur. Reportez-vous à la figure 3. Veillez à ce qu’aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement. Certaines enceintes Reference de Klipsch sont équipées de bornes de raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement. Laissez ce cavalier en place et branchez vos fils d’enceinte à la paire supérieure de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui dispose de deux paires de bornes de raccordement. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions. Exigences relatives à l’amplificateur — Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d’amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l’ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D’ÉCOUTE FIGURE 2 VOIE CENTRALE FIGURE 4

X=Y=Z Front Right Front Left 6’ - 15’ Sub (Caisson de graves) Positionnement latéral optionnel des enceintes surround (L’option A est préférée) nº 10 ou nº 12 Vis à bois à tête bombée de 6 à 7,5 cm Vissez dans un poteau mural ou utilisez des chevilles ; gardez 6 mm apparents ATTENTION ! N'utilisez pas le trou en poire pour une installation au plafond ! Au-dessus En dessous

Sub (Caisson de graves) Avant gauche Avant droit

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D’ÉCOUTEOBLIGATOIRESECONDAIREOPTIONNEL OULa seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N’utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d’un aspirateur.

ENTRETIEN ET NETTOYAGE

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.

• Vos informations personnelles ne seront jamais revendues.

• Ces informations d’enregistrement ne sont pas utilisées à des fins de garantie. Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.
