Reference Premiere RP-500M II - Haut-parleur KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte bibliothèque 2 voies
Marque	Klipsch
Modèle	Reference Premiere RP-500M II
Dimensions (H x L x P)	36,8 x 19,1 x 24,1 cm
Poids	6,4 kg
Impédance	8 ohms
Sensibilité	93 dB
Réponse en fréquence	58 Hz - 25 kHz (±3 dB)
Puissance admissible (RMS / crête)	75 W / 300 W
Haut-parleur grave/médium	13,3 cm (5,25 pouces) Cermetallic
Haut-parleur aigu	1 pouce (2,54 cm) en titane à pavillon Tractrix
Bornes de raccordement	Double paire (bi-câblage possible) avec cavalier
Grille	Amovible, fixation magnétique
Utilisation recommandée	Voies principales gauche/droite, surround
Distance d'écoute recommandée	1 à 1,5 fois la distance entre enceintes
Distance minimale des murs	61 cm
Entretien	Dépoussiérage avec brosse d'aspirateur ; éviter produits abrasifs
Sécurité	Volume excessif peut endommager l'ouïe et l'enceinte
Garantie	5 ans (enregistrement en ligne recommandé)
Accessoires inclus	Pieds en caoutchouc, cavalier de liaison, manuel

FOIRE AUX QUESTIONS - Reference Premiere RP-500M II KLIPSCH

Quelle est la puissance d'amplification recommandée pour les Klipsch RP-500M II ?

Les RP-500M II ont une sensibilité de 93 dB et une impédance de 8 ohms, ce qui les rend faciles à alimenter. Un amplificateur de 20 à 150 W RMS par canal est largement suffisant. Évitez de surcharger l'amplificateur pour ne pas endommager les enceintes.

Comment positionner les RP-500M II pour un son optimal ?

Placez chaque enceinte à 1,8 à 4,6 m l'une de l'autre et à au moins 61 cm des murs. Inclinez-les légèrement vers la position d'écoute. La distance d'écoute doit être de 1 à 1,5 fois l'espacement des enceintes.

Puis-je utiliser les RP-500M II comme enceintes surround ?

Oui, elles conviennent parfaitement comme enceintes surround. Placez-les à environ 60 cm au-dessus de la position d'écoute, sur les murs latéraux ou arrière.

Comment brancher les RP-500M II à mon amplificateur ?

Utilisez du fil d'enceinte d'au moins 1,3 mm² (16 AWG). Reliez la borne rouge (+) de l'enceinte à la borne rouge (+) de l'amplificateur pour le même canal, et la borne noire (-) à la noire (-). Ne retirez pas le cavalier métallique entre les bornes supérieures et inférieures.

Puis-je retirer la grille des RP-500M II ?

Oui, la grille est amovible grâce à des aimants. Retirez-la délicatement pour un aspect plus moderne ou pour nettoyer le pavillon. Elle se remet en place facilement.

Quel type de câble d'enceinte utiliser ?

Un câble de calibre 16 AWG (1,3 mm²) est le minimum recommandé. Pour des distances supérieures à 7,5 m, utilisez du 14 AWG (2,1 mm²). Assurez-vous que les fils dénudés ne touchent aucune autre borne pour éviter les courts-circuits.

Comment entretenir les enceintes RP-500M II ?

Dépoussiérez occasionnellement le coffret et la grille avec une brosse d'aspirateur douce. N'utilisez jamais de produits abrasifs, solvants ou détergents agressifs. Le pavillon en titane ne nécessite aucun entretien particulier.

Les RP-500M II sont-elles compatibles avec Dolby Atmos ?

Non, elles sont conçues pour des configurations stéréo ou surround classiques. Pour Dolby Atmos, Klipsch propose des modèles spécifiques comme les RP-500SA ou des enceintes à élévation.

Puis-je bi-câbler les RP-500M II ?

Oui, car elles sont équipées de deux paires de bornes reliées par un cavalier. Pour bi-câbler, retirez le cavalier et utilisez deux câbles distincts pour les sections graves et aigus. Consultez le manuel de votre amplificateur pour les branchements.

Comment enregistrer la garantie des enceintes Klipsch ?

Enregistrez votre produit en ligne sur le site www.klipsch.com/register. Vous recevrez des informations sur les nouveaux produits et promotions. Conservez votre reçu pour toute réclamation.

MODE D'EMPLOI Reference Premiere RP-500M II KLIPSCH

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez noter que les grilles des enceintes surround sont fixes et ne peuvent pas être retirées.

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Certaines enceintes Reference de Klipsch sont équipées de bornes de raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement. Laissez ce cavalier en place et branchez vos fils d'enceinte à la paire supérieure de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui dispose de deux paires de bornes de raccordement. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

FIGURE 3 BRANCHEMENTS STANDARD
    note right of B "circuitpoint (d-junction)"

FIGURE 2 VOIE CENTRALE

E En dessous OU Au-dessus

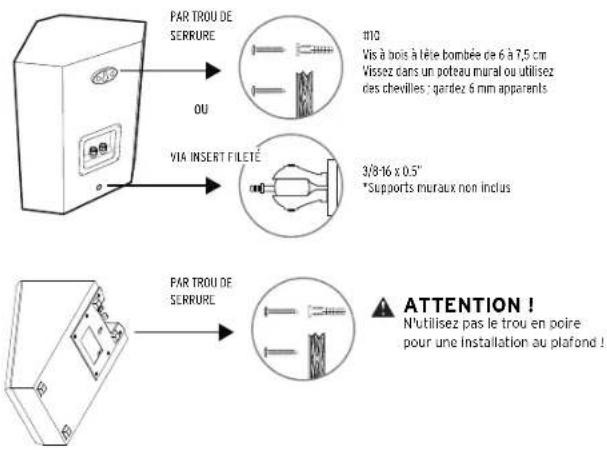

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

PAR TROU DE SERRURE OU VIA INSERT FILETÉ #10 Vis à bois à tête bombée de 6 à 7,5 cm Vissez dans un poteau mural ou utilisez des chevilles : gardez 6 mm apparents 3/8-16 x 0,5" "Supports muraux non inclus" PAR TROU DE SERRURE ATTENTION ! N'utilisez pas le trou en poire pour une installation au plafond !

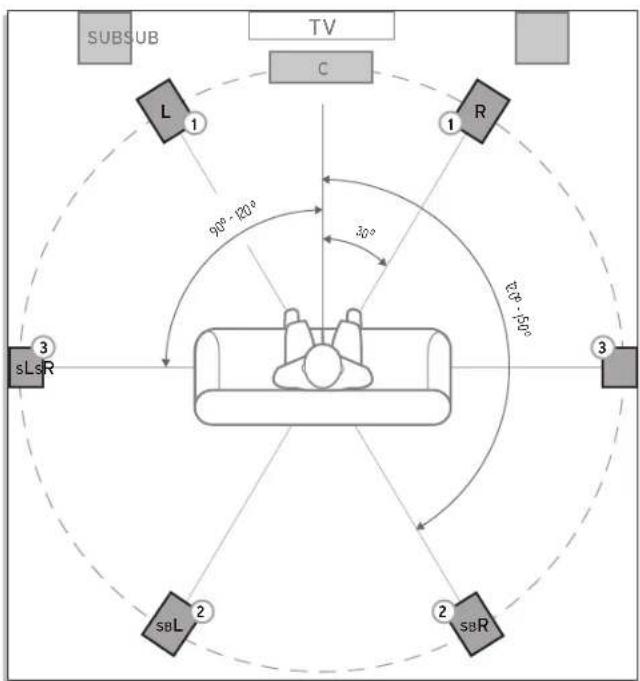

REFERENCE AVEC LA TECHNOLOGIE DOLBY ATMOS®

RF-8060FARP-500SARP-500SA OR SBREBLRL sLsR ① OBLIGATOIRE ② SECONDAIRE ③ OPTIONNEL

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.
