Type de produit	Haut-parleur Dolby Atmos
Marque	Klipsch
Modèle	Reference Premiere RP-500SA II
Technologie	Pavillon en alliage (horn-loaded)
Impédance	8 ohms
Compatibilité	Dolby Atmos
Rendement	Élevé (extrêmement efficace)
Positionnement recommandé	Sur ou devant les enceintes principales, à 60 cm des murs
Type de connexion	Bornes à vis (câble d’enceinte)
Section de câble minimale	1,3 mm (16 AWG)
Amplificateur recommandé	8 ohms, puissance adaptée à l’écoute
Entretien	Dépoussiérage avec brosse d’aspirateur ou chiffon sec ; pas de produits abrasifs
Enregistrement du produit	En ligne sur www.klipsch.com/register
Garantie	Conserver le reçu pour toute réclamation
Sécurité	Éviter les volumes excessifs pour préserver l’ouïe
Réparabilité	Contacter le service client Klipsch

FOIRE AUX QUESTIONS - Reference Premiere RP-500SA II KLIPSCH

Comment installer le RP-500SA II pour un effet Dolby Atmos ?

Placez le RP-500SA II sur les enceintes principales avant ou directement au-dessus d'elles, en respectant un angle de 30° à 50° vers la position d'écoute. Assurez-vous qu'il est bien stable et connecté à la voie surround ou Atmos de votre amplificateur.

Quel type de câble utiliser pour le branchement ?

Utilisez un câble d'enceinte d'au moins 1,3 mm de section (16 AWG). Reliez la borne rouge (+) à la sortie positive de l'amplificateur et la borne noire (-) à la sortie négative.

Puis-je utiliser le RP-500SA II comme enceinte surround classique ?

Oui, en plus de l'effet Atmos, il peut servir d'enceinte surround. Placez-le sur les murs latéraux ou arrière, à environ 60 cm au-dessus de la position d'écoute.

Quelle puissance d'amplificateur est recommandée ?

Le RP-500SA II a une impédance de 8 ohms et un rendement élevé. Il fonctionne avec la plupart des amplificateurs home-cinéma. Évitez de pousser le volume à fond pour ne pas endommager l'enceinte ou votre ouïe.

Comment nettoyer l'enceinte ?

Dépoussiérez-la régulièrement avec la brosse d'un aspirateur ou un chiffon sec. N'utilisez jamais de produits abrasifs ou de solvants.

Puis-je fixer le RP-500SA II au mur ?

Oui, il peut être monté au mur à l'aide de supports muraux (non fournis). Utilisez le trou d'attache et l'insert fileté prévus à cet effet. Ne l'installez pas au plafond via le trou en poire.

Que faire si le son est déformé ?

Vérifiez les connexions : assurez-vous que les polarités (+ et -) sont correctes et qu'aucun fil dénudé ne touche une autre borne. Réduisez le volume si l'amplificateur sature.

Le RP-500SA II est-il compatible avec tous les amplificateurs Atmos ?

Oui, il est conçu pour fonctionner avec tout amplificateur ou récepteur compatible Dolby Atmos. Assurez-vous que votre amplificateur dispose d'une sortie dédiée pour les enceintes Atmos.

Quels sont les accessoires fournis avec l'enceinte ?

La notice ne mentionne pas d'accessoires spécifiques. En général, l'enceinte est livrée nue. Les supports muraux sont à acheter séparément.

Comment enregistrer mon produit Klipsch ?

Rendez-vous sur le site www.klipsch.com/register et suivez les instructions. Conservez votre reçu pour toute réclamation sous garantie.

MODE D'EMPLOI Reference Premiere RP-500SA II KLIPSCH

1) le standard, l'étalon, le repère utilisé à des fins de comparaison
2) la concrétisation du son légendaire de Klipsch

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créant notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidèles à la vision de PWK et incorporons près d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvrez la puissance, le détail et l'émotion des enceintes Reference de Klipsch.

Klipsch, Keepers of the Sound ^® .

FRANÇAIS

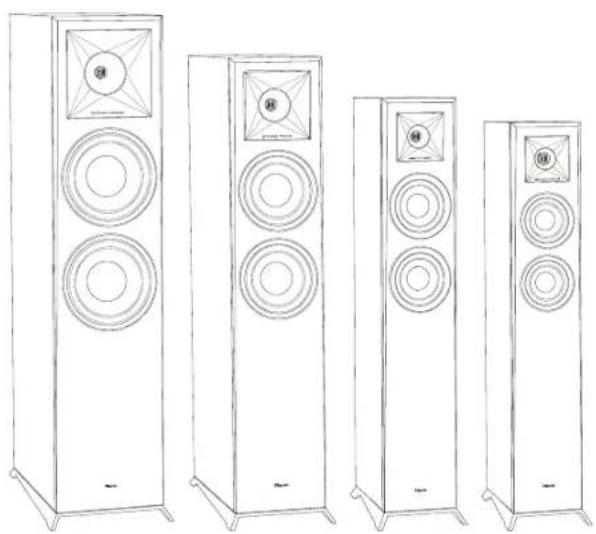

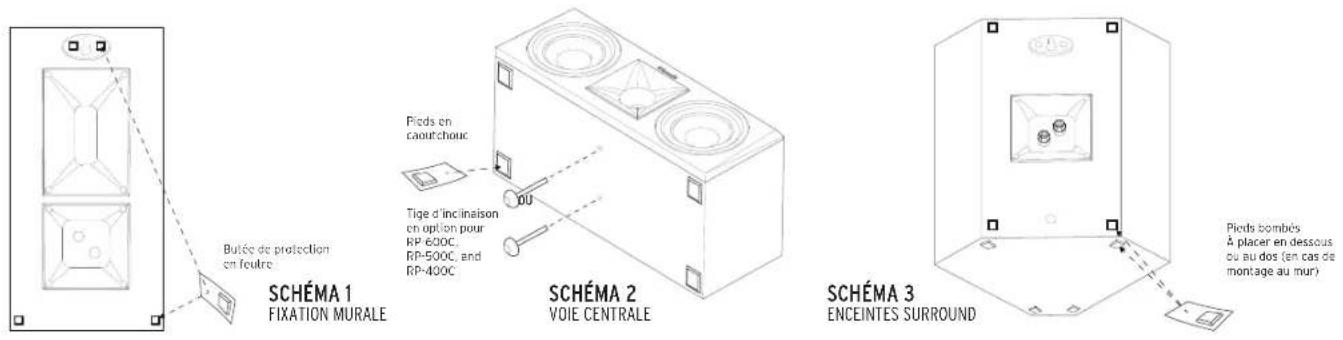

Certaines enceintes Klipsch® ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation. Veuillez vous reporter aux schémas 1, 2, 3, et 4 pour l'installation.

POSITIONNEMENT DANS LA PIÈCE BRANCHEMENT

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

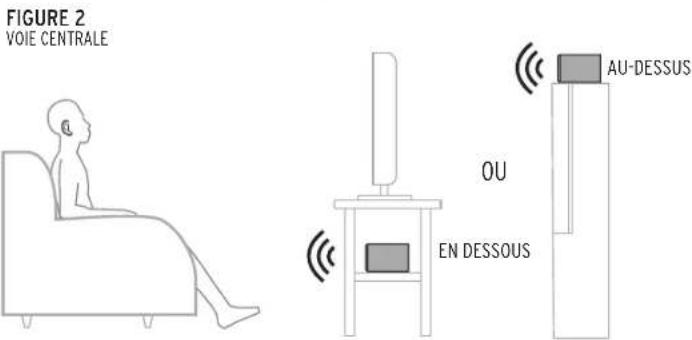

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement.

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Les modèles Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F et RP-160M sont équipés de bornes de raccordement jumelées. Dans le cas d'un raccord avec un seul câble, la barre de raccord de la borne doit rester en place. Dans le cas d'un raccord double amplification ou à deux câbles (bi-câblage), la barre de raccord de la borne doit être retirée. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

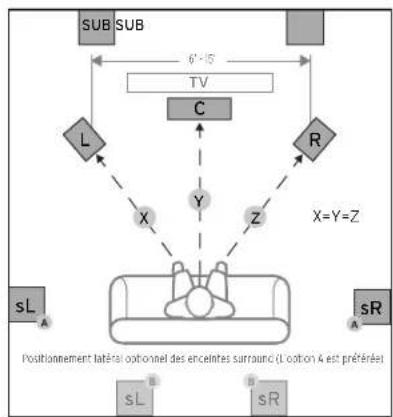

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE
    note right of A "6°-15"
    note right of C "TV"
    note right of D "X=Y=Z"
    note right of G "Positionnement latéral optionnel des enceintes surrauro (L option 4 est préférée)"

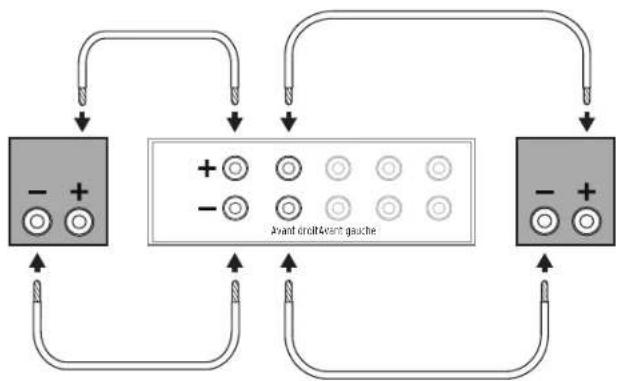

FIGURE 3 BRANCHEMENTS STANDARD


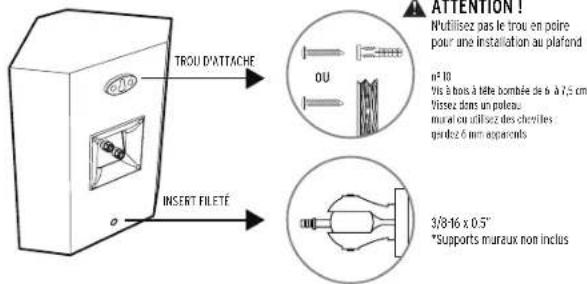

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

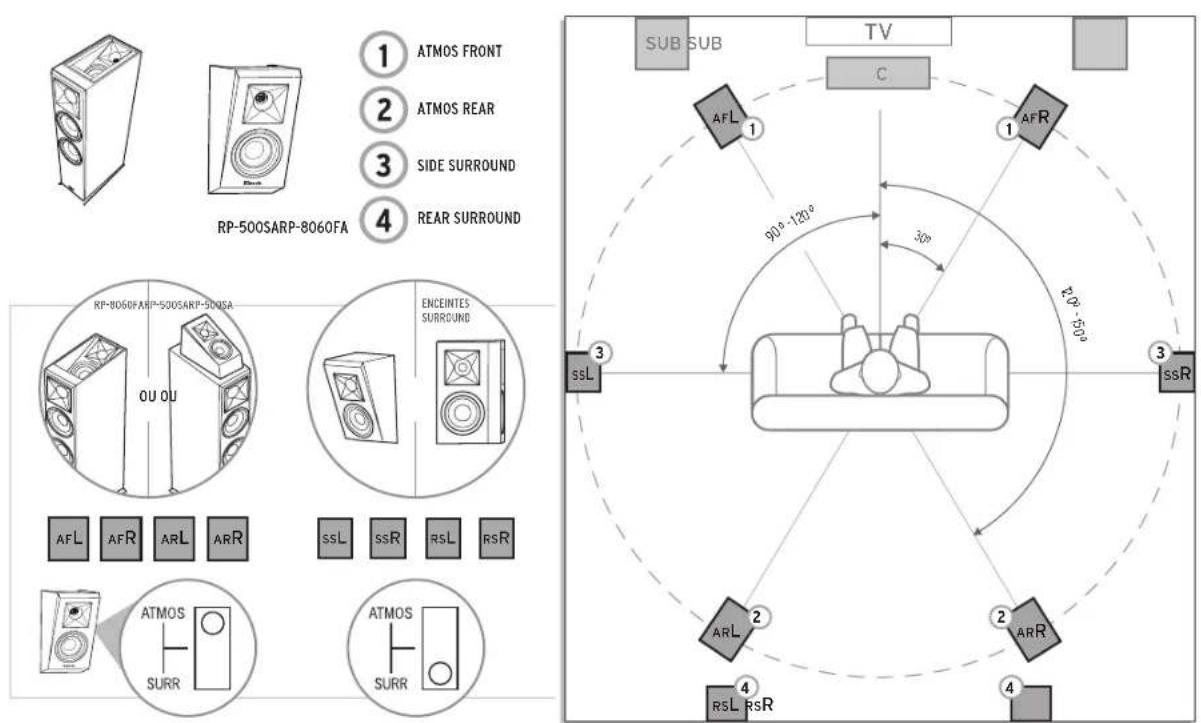

REFERENCE PREMIERE AVEC LA TECHNOLOGIE DOLBY ATMOS®

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

REFERENCE PREMIERE AVEC LA TECHNOLOGIE DOLBY ATMOS®

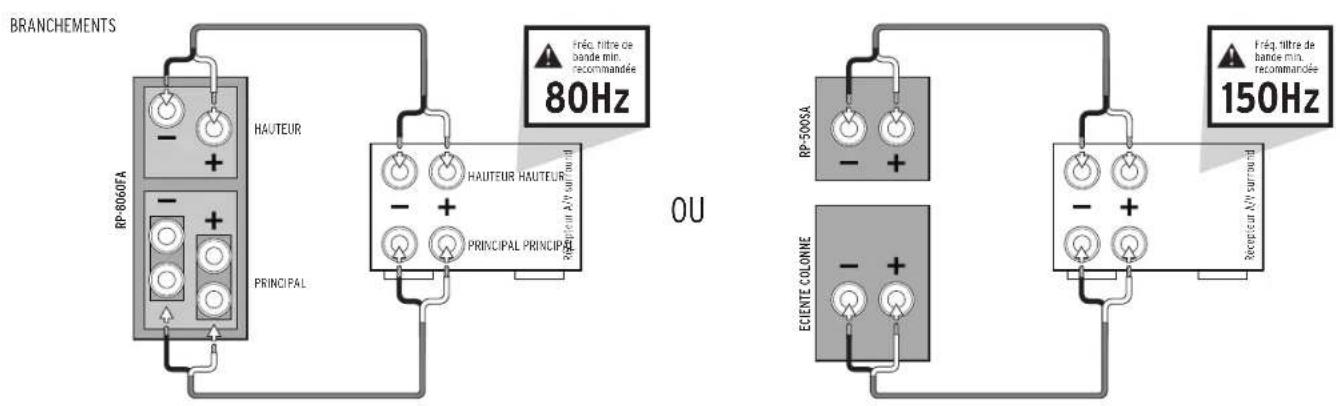

Il est possible d'ajouter le RP-500SA à une installation d'enceintes passive.

N'utilisez pas le trou en poire pour une installation au plafond

n° 10 Vis à bois à tête bombée de 6 à 7,5 cm Vissez dans un poleau mural ou utilisez des chevites gardez 6 mm apparents

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.
