Tipo de produto	Alto-falante Dolby Atmos
Marca	Klipsch
Modelo	Reference Premiere RP-500SA II
Tecnologia	Corneta em liga (horn-loaded)
Impedância	8 ohms
Compatibilidade	Dolby Atmos
Eficiência	Alta (extremamente eficiente)
Posicionamento recomendado	Sobre ou diante das caixas principais, a 60 cm das paredes
Tipo de conexão	Terminais de parafuso (cabo de caixa)
Seção mínima do cabo	1,3 mm (16 AWG)
Amplificador recomendado	8 ohms, potência adequada à audição
Manutenção	Aspiração com escova ou pano seco; sem produtos abrasivos
Registro do produto	Online em www.klipsch.com/register
Garantia	Guarde o recibo para qualquer reclamação
Segurança	Evite volumes excessivos para preservar a audição
Reparabilidade	Contate o serviço ao cliente Klipsch

Perguntas frequentes - Reference Premiere RP-500SA II KLIPSCH

Como instalar o RP-500SA II para um efeito Dolby Atmos?

Coloque o RP-500SA II sobre as caixas principais dianteiras ou diretamente acima delas, respeitando um ângulo de 30° a 50° em direção à posição de audição. Certifique-se de que está bem estável e conectado ao canal surround ou Atmos do seu amplificador.

Que tipo de cabo usar para a conexão?

Use um cabo de caixa com pelo menos 1,3 mm de seção (16 AWG). Conecte o terminal vermelho (+) à saída positiva do amplificador e o terminal preto (-) à saída negativa.

Posso usar o RP-500SA II como caixa surround clássica?

Sim, além do efeito Atmos, ele pode servir como caixa surround. Coloque-o nas paredes laterais ou traseiras, a cerca de 60 cm acima da posição de audição.

Qual potência de amplificador é recomendada?

O RP-500SA II tem impedância de 8 ohms e alta eficiência. Funciona com a maioria dos amplificadores home theater. Evite aumentar o volume ao máximo para não danificar a caixa ou sua audição.

Como limpar a caixa?

Elimine a poeira regularmente com a escova de um aspirador ou pano seco. Nunca use produtos abrasivos ou solventes.

Posso fixar o RP-500SA II na parede?

Sim, ele pode ser montado na parede usando suportes de parede (não fornecidos). Use o furo de fixação e o inserto roscado previstos para esse fim. Não o instale no teto através do furo em forma de pera.

O que fazer se o som estiver distorcido?

Verifique as conexões: certifique-se de que as polaridades (+ e -) estão corretas e que nenhum fio desencapado toca outro terminal. Reduza o volume se o amplificador saturar.

O RP-500SA II é compatível com todos os amplificadores Atmos?

Sim, ele é projetado para funcionar com qualquer amplificador ou receptor compatível com Dolby Atmos. Certifique-se de que seu amplificador possui uma saída dedicada para caixas Atmos.

Quais são os acessórios fornecidos com a caixa?

O manual não menciona acessórios específicos. Em geral, a caixa é fornecida sem acessórios. Os suportes de parede devem ser comprados separadamente.

Como registrar meu produto Klipsch?

Acesse o site www.klipsch.com/register e siga as instruções. Guarde seu recibo para qualquer reclamação de garantia.

MANUAL DE UTILIZADOR Reference Premiere RP-500SA II KLIPSCH

1) o padrão, o parâmetro, o ponto utilizado para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch Reference.

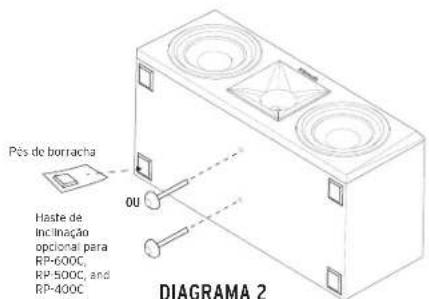

Algumas caixas acústicas Klipschl ^o têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas. Para instalação, consulte os diagramas 1, 2, 3 e 4.

POSICIONAMENTO NO AMBIENTE CONEXÃO

Caixas acústicas direita e esquerda do canal principal – Para máximo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posição de audição deve ser aproximadamente uma a uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

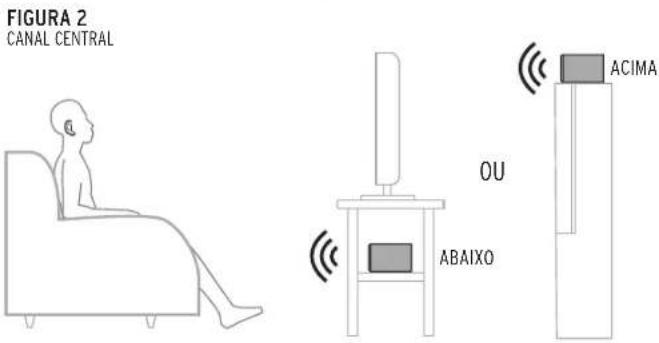

Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente em cima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades.

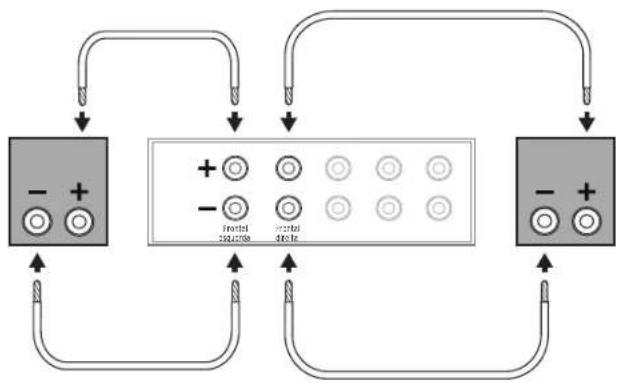

Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal “positivo” (+) VERMELHO da caixa acústica ESQUERDA ao terminal “positivo” (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal “negativo” (-) PRETO da caixa acústica ESQUERDA ao terminal “negativo” (-) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

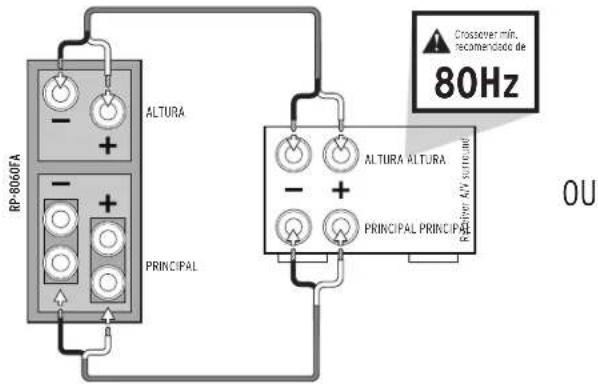

Os modelos RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M do Reference Premiere estão equipados com terminais de conexão duplos. Se uma conexão de um só cabo for usada, a barra de conexão do terminal deve ficar instalada. Se uma conexão com dois cabos ou dois amplificadores for usada, a barra de conexão do terminal deve ser removida. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 l e podem ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

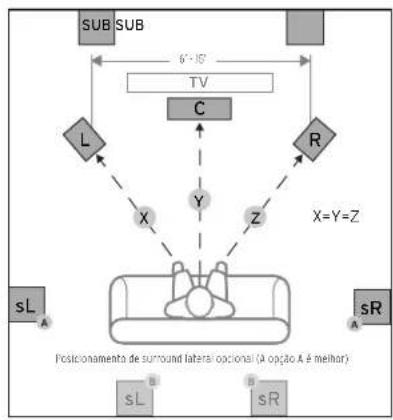

FIGURA 1 POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

FIGURA 3 CONEXÕES PADRÃO

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

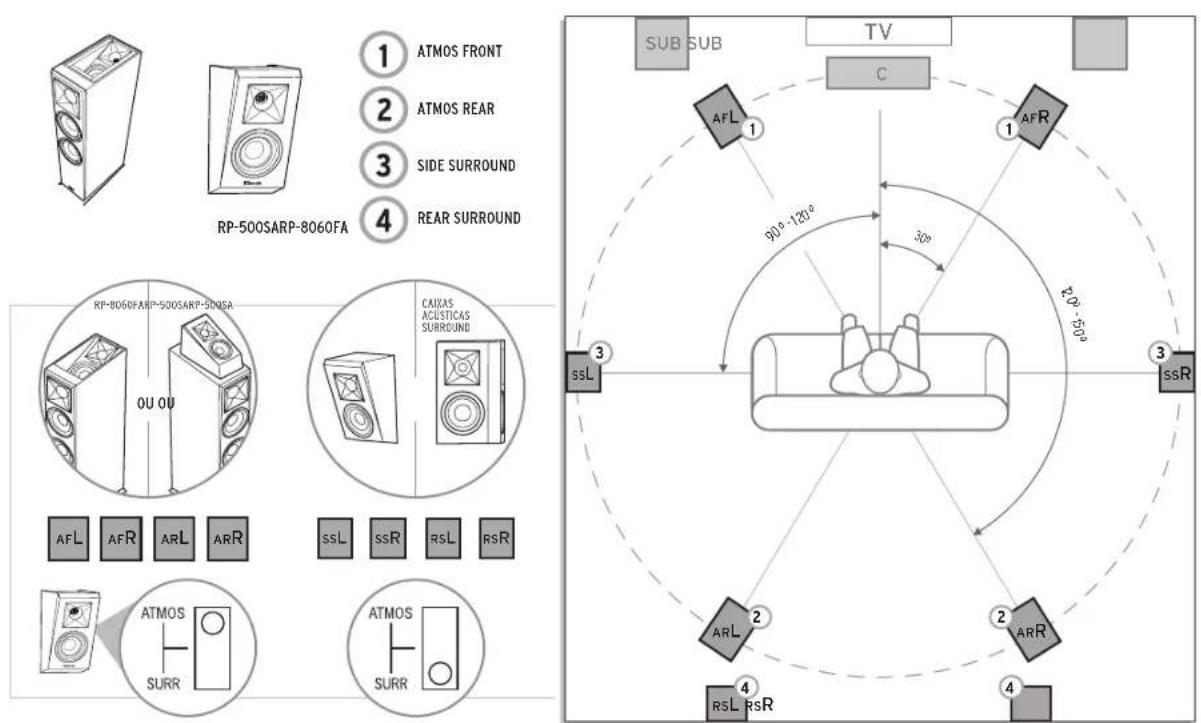

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

CONEXÕES

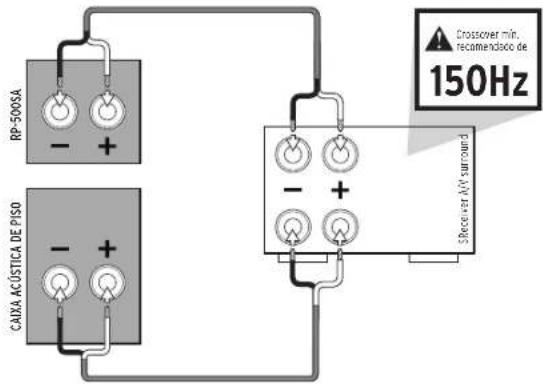

A RP-500SA pode ser adicionada a qualquer configuração de caixa acústica passiva.

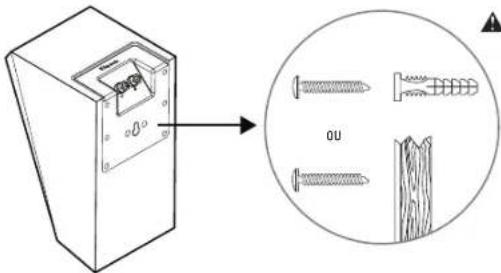

INSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDECAIXAS ACÚSTICAS DE ELEVAÇÃO
