Tipo de producto	Altavoz Dolby Atmos
Marca	Klipsch
Modelo	Reference Premiere RP-500SA II
Tecnología	Bocina de aleación (cargada por bocina)
Impedancia	8 ohmios
Compatibilidad	Dolby Atmos
Rendimiento	Alto (extremadamente eficiente)
Posicionamiento recomendado	Sobre o delante de los altavoces principales, a 60 cm de las paredes
Tipo de conexión	Terminales de tornillo (cable de altavoz)
Sección de cable mínima	1,3 mm (16 AWG)
Amplificador recomendado	8 ohmios, potencia adaptada a la escucha
Mantenimiento	Desempolvado con cepillo de aspiradora o paño seco; no usar productos abrasivos
Registro del producto	En línea en www.klipsch.com/register
Garantía	Conservar el recibo para cualquier reclamación
Seguridad	Evitar volúmenes excesivos para preservar la audición
Reparabilidad	Contactar al servicio al cliente de Klipsch

Preguntas frecuentes - Reference Premiere RP-500SA II KLIPSCH

¿Cómo instalar el RP-500SA II para un efecto Dolby Atmos?

Coloque el RP-500SA II sobre los altavoces principales delanteros o directamente sobre ellos, respetando un ángulo de 30° a 50° hacia la posición de escucha. Asegúrese de que esté bien estable y conectado a la vía surround o Atmos de su amplificador.

¿Qué tipo de cable usar para la conexión?

Use un cable de altavoz de al menos 1,3 mm de sección (16 AWG). Conecte el terminal rojo (+) a la salida positiva del amplificador y el terminal negro (-) a la salida negativa.

¿Puedo usar el RP-500SA II como altavoz surround clásico?

Sí, además del efecto Atmos, puede servir como altavoz surround. Colóquelo en las paredes laterales o traseras, a unos 60 cm por encima de la posición de escucha.

¿Qué potencia de amplificador se recomienda?

El RP-500SA II tiene una impedancia de 8 ohmios y un alto rendimiento. Funciona con la mayoría de los amplificadores de cine en casa. Evite subir el volumen al máximo para no dañar el altavoz o su audición.

¿Cómo limpiar el altavoz?

Desempólvelo regularmente con el cepillo de una aspiradora o un paño seco. Nunca use productos abrasivos o solventes.

¿Puedo fijar el RP-500SA II a la pared?

Sí, se puede montar en la pared con soportes de pared (no incluidos). Use el orificio de fijación y el inserto roscado previstos. No lo instale en el techo a través del orificio en forma de pera.

¿Qué hacer si el sonido está distorsionado?

Verifique las conexiones: asegúrese de que las polaridades (+ y -) sean correctas y que ningún cable pelado toque otro terminal. Reduzca el volumen si el amplificador satura.

¿El RP-500SA II es compatible con todos los amplificadores Atmos?

Sí, está diseñado para funcionar con cualquier amplificador o receptor compatible con Dolby Atmos. Asegúrese de que su amplificador tenga una salida dedicada para altavoces Atmos.

¿Cuáles son los accesorios suministrados con el altavoz?

El manual no menciona accesorios específicos. En general, el altavoz se entrega sin accesorios. Los soportes de pared se compran por separado.

¿Cómo registrar mi producto Klipsch?

Visite el sitio web www.klipsch.com/register y siga las instrucciones. Conserve su recibo para cualquier reclamo bajo garantía.

MANUAL DE USUARIO Reference Premiere RP-500SA II KLIPSCH

1) el estándar, la referencia, el punto de comparación
2) la encarnación del legendario sonido Klipsch

FUERTE Y ORGULLOSO DESDE 1946

En 1946, Paul W. Klipsch revolucionó la industria del audio al crear nuestra tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro altamente aclamado sonido distintivo. Hoy en día, seguimos siendo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el resultado de nuestras décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emoción de los Reference de Klipsch.

Somos los guardianes del sonido Keepers of the Sound ^® .

ESPAÑOL

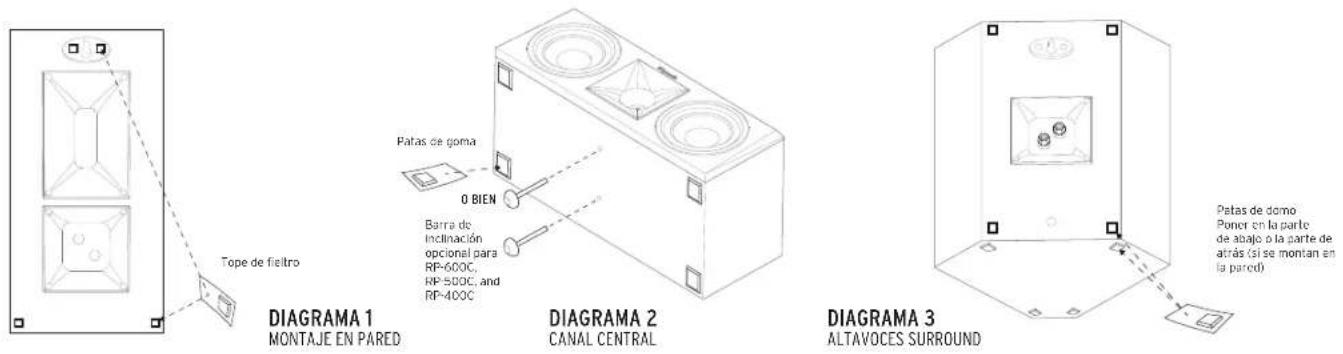

Algunos altavoces Klipsch ^a tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos. Consulte los diagramas 1, 2, 3 y 4 para hacer la instalación.

UBICACIÓN EN LA SALA CONEXIONES

Altavoces de canal principal izquierdo y derecho. Para obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiere separar los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un mínimo de 61 cm (24 plg.) de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1.5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay detalles de conexión y ubicación.

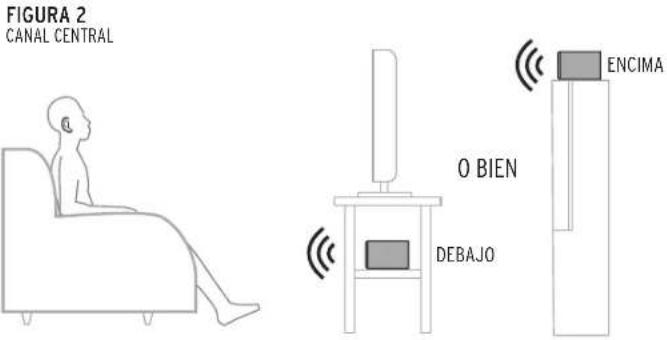

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente encima o debajo de la pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altura aproximadamente 2 pies mayor que la del oído del oyente sentado. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueden ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. La ubicación final de los altavoces surround depende de las características de la sala. Estos altavoces han sido diseñados para recrear la sensación de espacio y ambiente que proporcionan muchas de las tecnologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

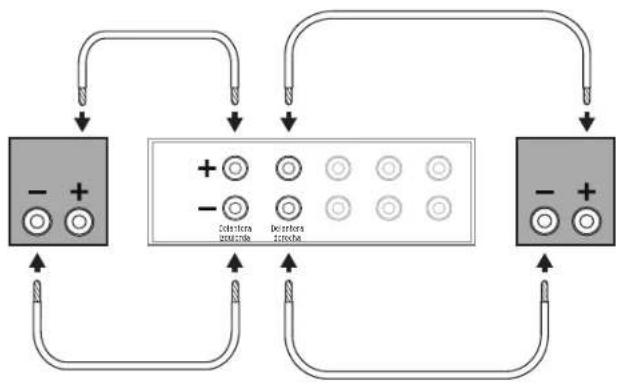

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo.

Los modelos de Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F y RP-160M tienen terminales dobles. Si se hacen conexiones de un solo cable, la barra conectora de terminal debe dejarse en posición. Si hacen conexiones de cableado doble o amplificación doble, la barra conectora de terminal de debe retirar Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funcionan bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 y se pueden hacer funcionar a altos niveles con poca distorsión. Debido a los altos niveles de salida que pueden reproducir los altavoces Klipsch, tenga cuidado con el control de volumen. El volumen excesivo durante largos períodos puede dañar permanentemente el oído. Hacer funcionar el amplificador a más de su capacidad normal también puede dañar los altavoces. Consulte al minorista para asegurarse de que su amplificador es adecuado para su aplicación. Queremos que oiga toda la vida.

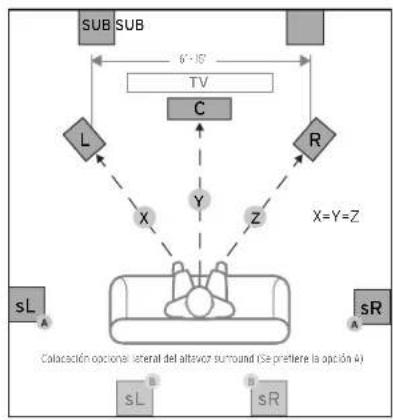

FIGURA 1 UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN


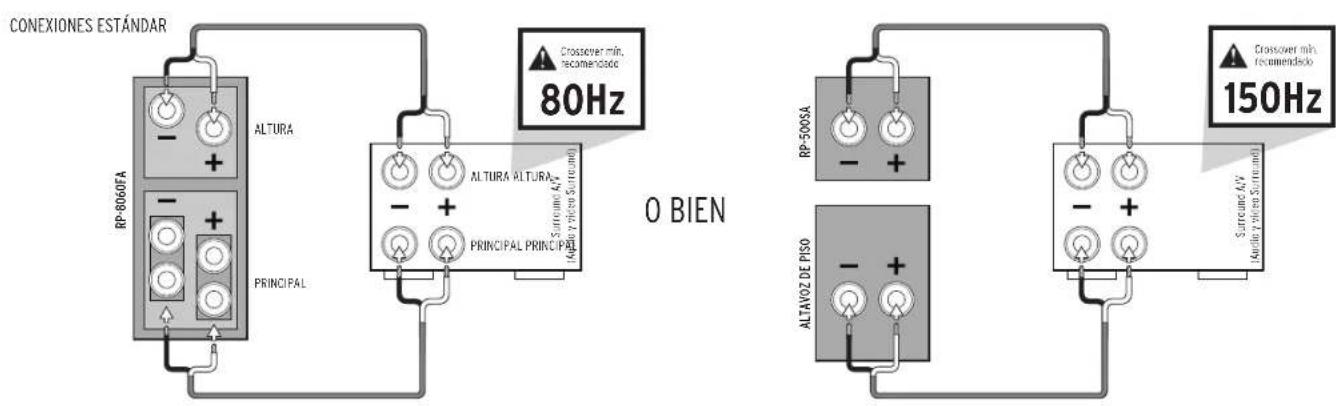

FIGURA 3 CONEXIONES ESTÁNDAR


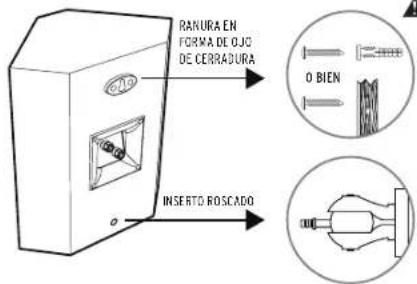

FIGURA 4 MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED

PRECAUCIÓN

No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 a de 2.5 pig, a 3 pig, de cabeza troncocénica para madera Núntelos en un peral de percel o utilice ancias. Deje expuesto 1/4 de pig.

3/8 plg. -16 *No se incluyen los soportes de pared

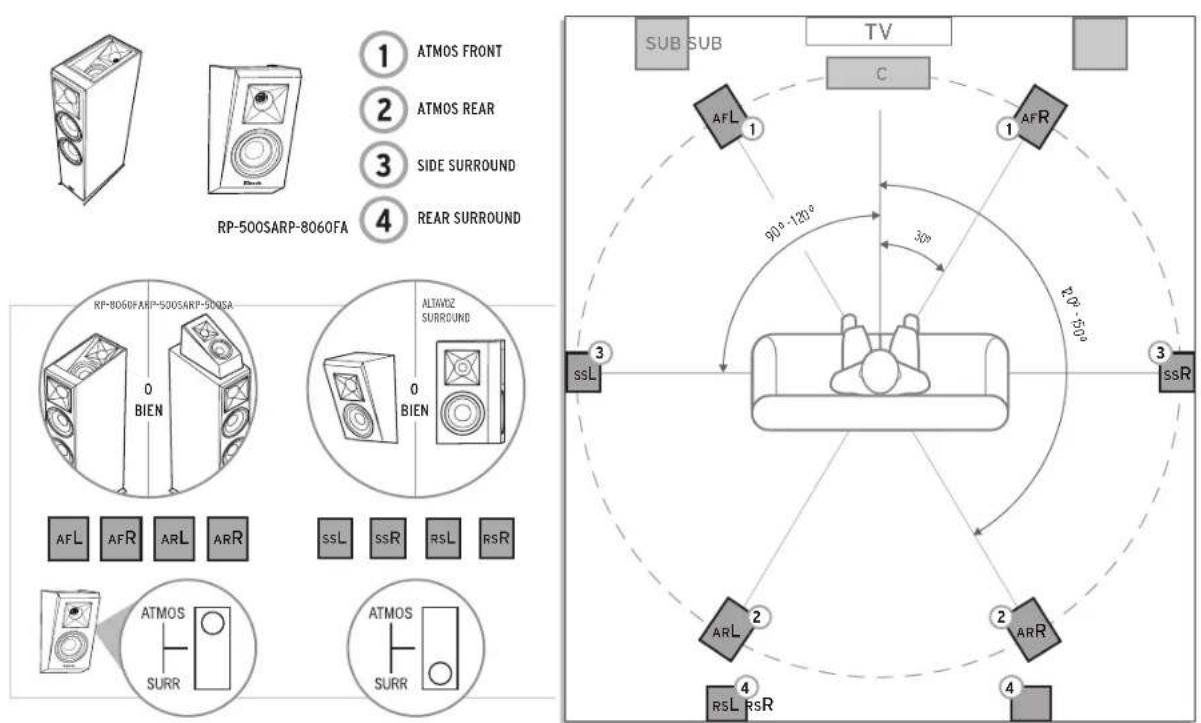

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS DE DOLBY

UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS DE DOLBY

El RP-500SA se puede agregar a cualquier configuración de altavoz pasivo.

No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 o de 2,5 pig. a 3 pig. de cabeza troncocónica para madera Múneños en un peral de percel o utilice anclas. Deje expuesto 1/4 de pig.

CUIDADO Y LIMPIEZA

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

REGISTRO DEL PRODUCTO

Registre su producto en línea en at www.klipsch.com/register

- Manténgase al día sobre nuevos productos y promociones.

- Sus datos personales nunca serán vendidos.

- Estos datos de registro no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.
