Reference Premiere RP-500SA II - Altoparlante KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante Dolby Atmos
Marca	Klipsch
Modello	Reference Premiere RP-500SA II
Tecnologia	Tromba in lega (caricata a tromba)
Impedenza	8 ohm
Compatibilità	Dolby Atmos
Efficienza	Elevata (estremamente efficiente)
Posizionamento consigliato	Su o davanti ai diffusori principali, a 60 cm dalle pareti
Tipo di connessione	Morsetti a vite (cavo per diffusori)
Sezione minima del cavo	1,3 mm (16 AWG)
Amplificatore consigliato	8 ohm, potenza adatta all'ascolto
Manutenzione	Spolveratura con spazzola dell'aspirapolvere o panno asciutto; nessun prodotto abrasivo
Registrazione del prodotto	Online su www.klipsch.com/register
Garanzia	Conservare lo scontrino per eventuali reclami
Sicurezza	Evitare volumi eccessivi per preservare l'udito
Riparabilità	Contattare il servizio clienti Klipsch

Domande frequenti - Reference Premiere RP-500SA II KLIPSCH

Come installare il RP-500SA II per un effetto Dolby Atmos?

Posizionare il RP-500SA II sui diffusori principali anteriori o direttamente sopra di essi, rispettando un angolo di 30° a 50° verso la posizione di ascolto. Assicurarsi che sia ben stabile e collegato al canale surround o Atmos del proprio amplificatore.

Che tipo di cavo utilizzare per il collegamento?

Utilizzare un cavo per diffusori di almeno 1,3 mm di sezione (16 AWG). Collegare il morsetto rosso (+) all'uscita positiva dell'amplificatore e il morsetto nero (-) all'uscita negativa.

Posso utilizzare il RP-500SA II come diffusore surround classico?

Sì, oltre all'effetto Atmos, può fungere da diffusore surround. Posizionarlo sulle pareti laterali o posteriori, a circa 60 cm sopra la posizione di ascolto.

Quale potenza di amplificatore è consigliata?

Il RP-500SA II ha un'impedenza di 8 ohm e un'elevata efficienza. Funziona con la maggior parte degli amplificatori home cinema. Evitare di alzare il volume al massimo per non danneggiare il diffusore o l'udito.

Come pulire il diffusore?

Spolverarlo regolarmente con la spazzola di un aspirapolvere o un panno asciutto. Non utilizzare mai prodotti abrasivi o solventi.

Posso fissare il RP-500SA II al muro?

Sì, può essere montato a parete utilizzando supporti da parete (non forniti). Utilizzare il foro di attacco e l'inserto filettato previsti a tale scopo. Non installarlo a soffitto tramite il foro a forma di pera.

Cosa fare se il suono è distorto?

Verificare i collegamenti: assicurarsi che le polarità (+ e -) siano corrette e che nessun filo scoperto tocchi un altro morsetto. Ridurre il volume se l'amplificatore satura.

Il RP-500SA II è compatibile con tutti gli amplificatori Atmos?

Sì, è progettato per funzionare con qualsiasi amplificatore o ricevitore compatibile Dolby Atmos. Assicurarsi che l'amplificatore abbia un'uscita dedicata per i diffusori Atmos.

Quali accessori sono forniti con il diffusore?

Il manuale non menziona accessori specifici. In generale, il diffusore viene fornito nudo. I supporti da parete sono da acquistare separatamente.

Come registrare il mio prodotto Klipsch?

Visitare il sito www.klipsch.com/register e seguire le istruzioni. Conservare lo scontrino per eventuali reclami in garanzia.

MANUALE UTENTE Reference Premiere RP-500SA II KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference.

Siamo i custodi del suono: Keepers of the Sound ^® .

ITALIANO

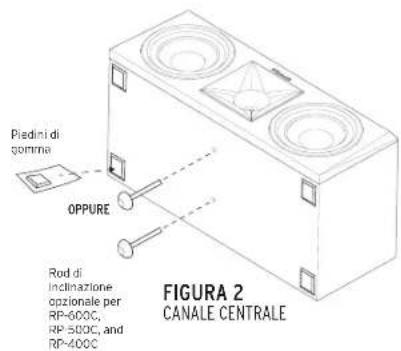

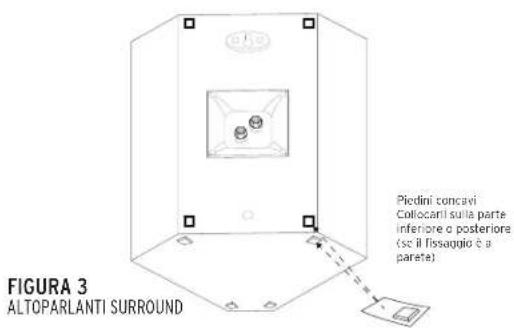

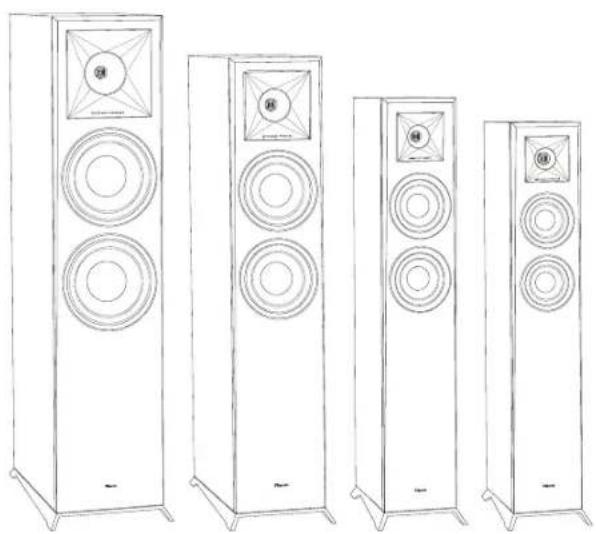

Alcuni altoparlanti Klipsch ^a sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso. Vedere le figure 1, 2, 3 e 4 per l'installazione.

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

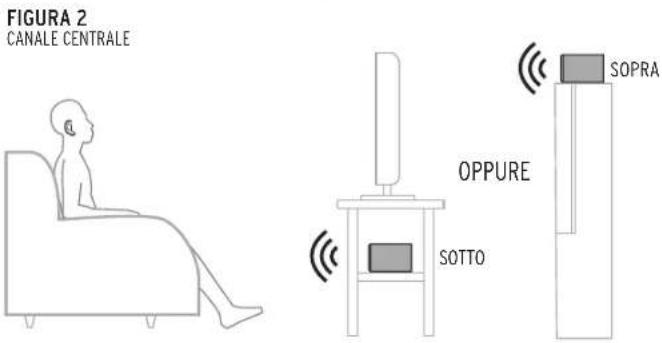

Altoparlanti del canale centrale - Sono progettati per riprodurre l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quindi devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione.

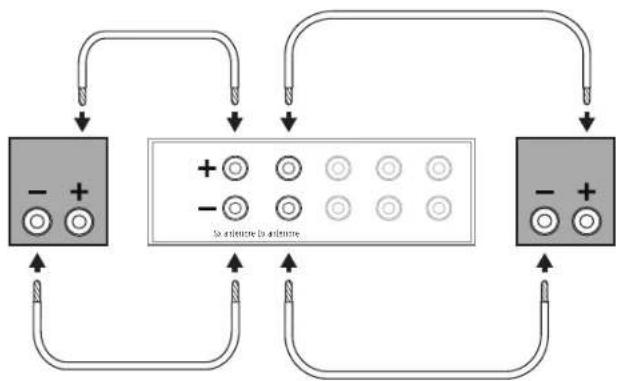

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

I modelli Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M sono dotali di terminali doppi. Se si eseguirà una connessione a singolo cavo, la barra di collegamento dei terminali deve rimanere inserita, mentre va rimossa se si eseguirà un cablaggio doppio o a bi-amplificazione. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano facilmente con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il volume; l'esposizione prolungata a volumi eccessivi può danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di ottenere i migliori risultati dai nostri altoparlanti.

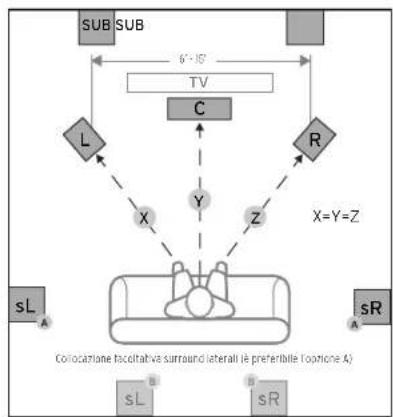

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

FIGURA 3 CONNESSIONI STANDARD


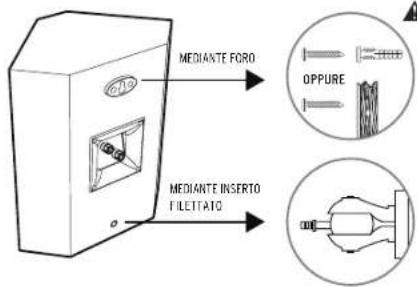

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

3/8" - 16 *Staffe da parete non fornite

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

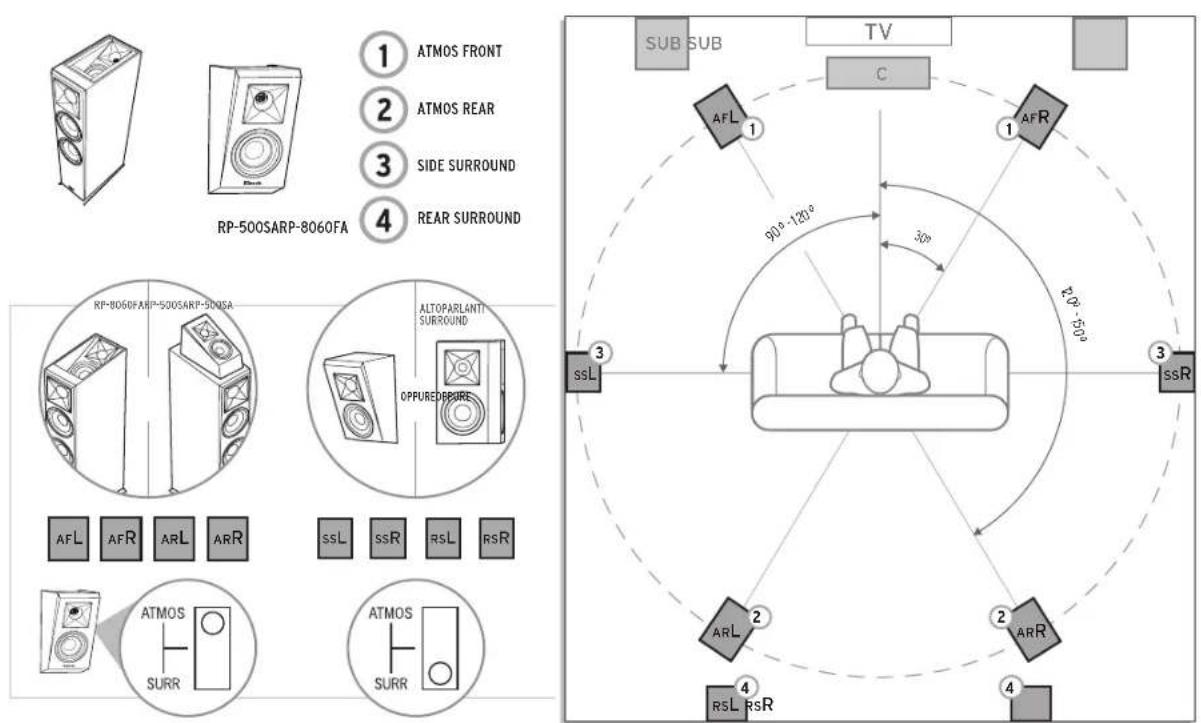

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

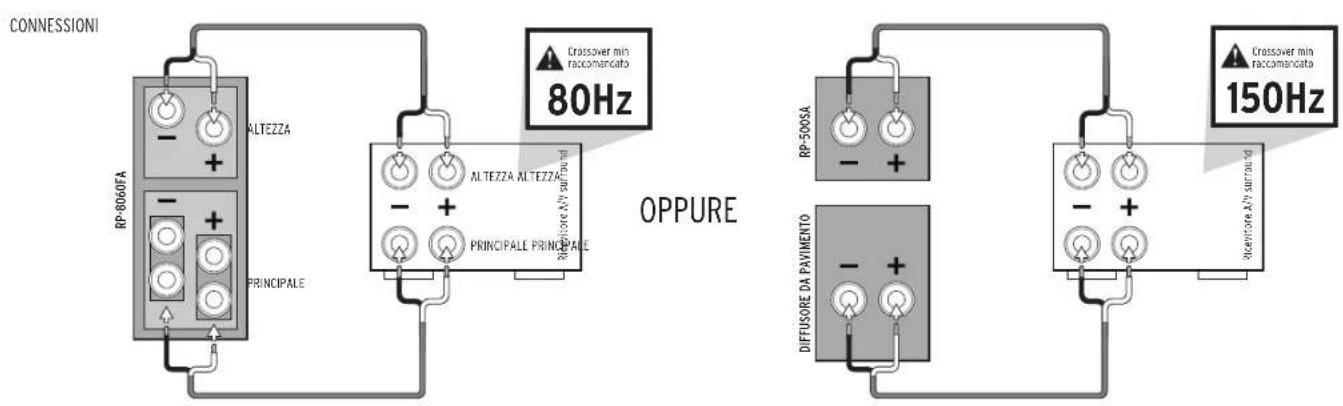

L'RP-500SA può essere aggiunto a qualsiasi configurazione di altoparlanti passivi.

Non utilizzare la scanalatura per vile per fissare l'altoparlante al soffitto.

Vili per legno a tesla bronco-conica da 6.35 - 7.62 mm (in. 10 o 12) Serrare le vih direttamente nel montante o nel tassell, lasclandone sporgere la teste di 6 mm.

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register

- Si riceveranno così informazioni su nuovi prodotti e promozioni.

- I dati personali degli utenti non saranno mai venduti.

- Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
